电工考试画图

绘图题

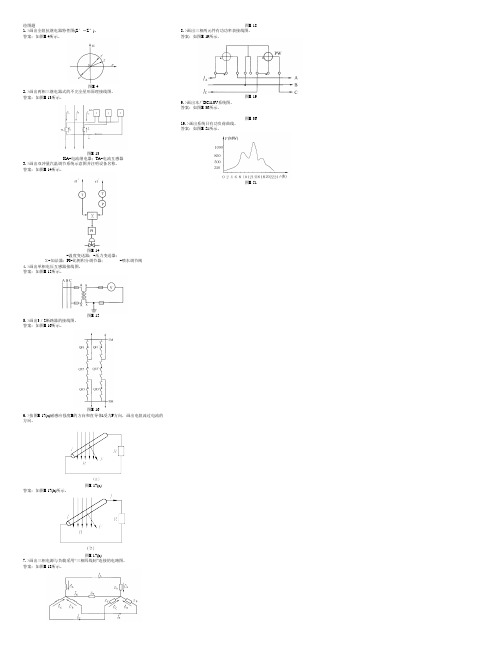

1.>画出全阻抗继电器特性图(Z′＝Z″)。

答案：如图E-4所示。

图E-4
2.>画出两相三继电器式的不完全星形原理接线图。

答案：如图E-13所示。

图E-13
KA-电流继电器；TA-电流互感器
3.>画出双冲量汽温调节系统示意图并注明设备名称。

答案：如图E-14所示。

图E-14
-温度变送器；-压力变送器；
Σ-加法器；PI-比例积分调节器；-喷水调节阀
4.>画出单相电压互感器接线图。

答案：如图E-15所示。

图E-15
5.>画出3／2断路器的接线图。

答案：如图E-16所示。

图E-16
6.>按图E-17(a)磁感应强度B的方向和直导体l受力F方向，画出电阻流过电流的方向。

图E-17(a)
答案：如图E-17(b)所示。

图E-17(b)
7.>画出三相电源与负载采用“三相四线制”连接的电路图。

答案：如图E-18所示。

图E-18 8.>画出三相两元件有功功率表接线图。

答案：如图E-19所示。

图E-19 9.>画出本厂DC110V系统图。

答案：如图E-36所示。

图E-36 19.>画出系统日有功负荷曲线。

答案：如图E-51所示。

图E-51。

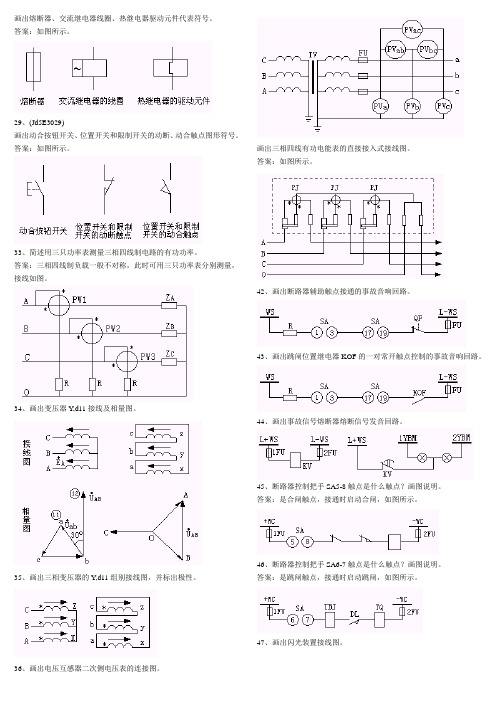

画出熔断器、交流继电器线圈、热继电器驱动元件代表符号。

答案：如图所示。

29、(Jd5E3029)画出动合按钮开关、位置开关和限制开关的动断、动合触点图形符号。

答案：如图所示。

33、简述用三只功率表测量三相四线制电路的有功功率。

答案：三相四线制负载一般不对称，此时可用三只功率表分别测量，接线如图。

34、画出变压器Y,d11接线及相量图。

35、画出三相变压器的Y,d11组别接线图，并标出极性。

36、画出电压互感器二次侧电压表的连接图。

画出三相四线有功电能表的直接接入式接线图。

答案：如图所示。

42、画出断路器辅助触点接通的事故音响回路。

43、画出跳闸位置继电器KOF的一对常开触点控制的事故音响回路。

44、画出事故信号熔断器熔断信号发音回路。

45、断路器控制把手SA5-8触点是什么触点？画图说明。

答案：是合闸触点，接通时启动合闸，如图所示。

46、断路器控制把手SA6-7触点是什么触点？画图说明。

答案：是跳闸触点，接通时启动跳闸，如图所示。

47、画出闪光装置接线图。

48、画出压力释放阀红绿灯回路。

49、画出断路器操动机构打压超时灯窗发出信号回路。

50、画出断路器油泵电机启动信号回路。

51、画出变压器风冷电源自动投入回路。

52画出66kV母差交流回路断线闭锁回路。

53、画出母差交流电流断线灯窗信号回路。

54、画出66kV母线接地信号回路。

55、画出用按扣给空母线充电回路图。

56、画出断路器跳闸信号恢复回路图。

63、画出两相式过流保护直流展开图。

68、画出断线闭锁装置图。

答69、画出预告信号熔断器监视灯回路图。

70、画出中央事故信号装置接线图。

81画出500kV重合闸交流电压回路图。

83、画出低频减载装置回路图。

84、画出同期合闸回路示意图。

85、画出直流消失信号回路图。

画出断路器手动跳闸回路图。

答案：如图所示。

画出从对侧来的高频信号启动的跳闸回路框图。

画出本侧工频信号变成高频信号向对侧输送框图。

77、(Je3D5077)某变压器35kV侧中性点装设了一台消弧线圈，在35kV系统发生单相接地时补偿电流IL=20A，这台消弧线圈的感抗XL是多少？解：由已知条件求消弧线圈的相电压78、(Je3D1078)三相星形接线的相间断路保护电流回路，其二次负载测量值AB为2Ω，BC相为1.8Ω，CA相为1.6Ω，试计算A、B、C各相的阻抗是多少？解：。

1、电动机正转。

2、电动机正反转（接触器、按钮）双重互锁。

3、某台机组，要求油泵起动后主电机才能起动，油泵停止后主电机才能停止，但油泵及主电机可以单独控制启动与停止，要求有过载保护。

试画出其控制电路图.
4、油泵起后主机才能起、主机停后油泵才能停，可以实现单独控制。

5、有个小车，控制走后5S,停下来5S进行装车，后往后退5S后自动停止。

6、两台油泵控制方式：现场操作柱带手/自动转换开关，置于“手动”位时由操作柱控制启停；置于“自动”位时，能实现低油压自启动功能（接点来自仪表）；两台油泵之间可以互启（即一台油泵停机后，通过电气联锁另一台油泵可自启动）。

7、某台大型机组的两台低压油泵回路控制原理要求如下：任一台油泵停机后另一台能立即自启动，现场操作柱带手/自动转换开关，置于“手动”位时由操作柱控制启动，置于“自动”位时能实现低油压自启动功能（接点来自仪表），操作柱上的停止按钮能随时控制停机，试画出其中一台电机的二次回路原理图。

（6分）
8、三相异步电动机星-三角启动控制原理图。

9、三相半波整流、全波整流控制原理图。

10、Dyn11、Yd11变压器主接线图，及向量图。

判断题1、图片中是接地电阻测量仪测量接地电阻的接线。

答案：正确2、图片中是测量介损的反接线法。

答案：正确3、图片中用两功率表法加互感器测量三相有功功率。

答案：正确4、图片中是断路器的电气符号。

答案：错误5、图片中是隔离开关的电气符号。

答案：错误6、图片中是电阻的电气符号。

答案：错误7、图片中是电压表的电气符号。

答案：正确8、图片中是电流表的电气符号。

答案：正确9、图片中是三绕组变压器的电气符号。

答案：错误10、看接线图，一般是先看主电路，再看辅助电路。

看主电路是从引入的电源开始，顺序往下看，直至用电器。

答案：正确11、图的布局应从有利于图的理解出发，做到布局合理，排列均匀，图面清晰，便于读图。

答案：正确12、画图的比例不是任意选取的，有一定的规定，按照国标绘图标准，对于比例的规定：放尺：1：2、1：5、1：10、1：20、1：25、1：50、1：75；缩尺：2：1、5：1、10：1。

答案：错误13、国家制图标准规定，图纸大小可以随意确定。

答案：错误14、国家制图标准规定，各种图线的粗细相同。

答案：错误15、变电站主接线图是指由各种开关电器、电力变压器、母线、电力电缆、并联电容器等电气设备按一定次序连接的接受电能与分配电能的电路。

答案：正确单选题1、该电路是测量单相交流有功功率的接线，图中TA表示（）。

A.电流互感器B.电压互感器C.电流表D.电压表2、该电路是测量单相交流有功功率的接线，图中TV表示（）。

A.电流互感器B.电压互感器C.功率表D.电压表答案：B3、下列比例中缩小的比例是（）。

A.1：1B.2：1C.1：5D.1：2答案：C4、该电路是直流泄漏试验用的原理接线，图中TR表示（）。

A.自耦调压器B.试验变压器C.二极管D.微安表答案：A表5、该电路是直流泄漏试验用的原理接线，图中CXA.自耦调压器B.稳压电容C.被试品D.微安表答案：C6、该电路是直流泄漏试验用的原理接线，图中 TT表示（）。

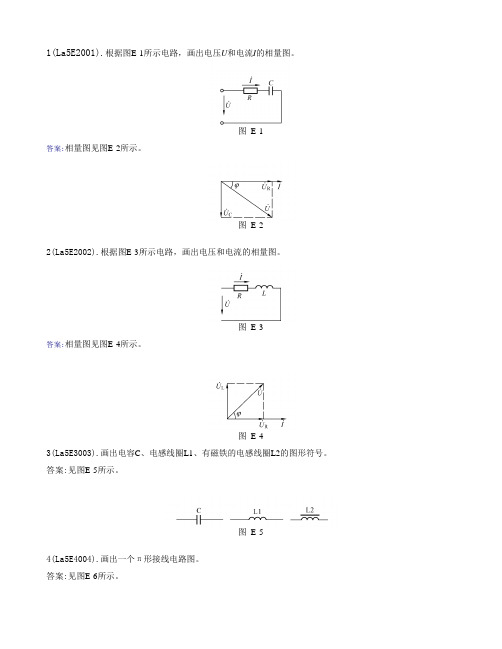

1(La5E2001).根据图E-1所示电路，画出电压U和电流I的相量图。

图E-1答案:相量图见图E-2所示。

图E-22(La5E2002).根据图E-3所示电路，画出电压和电流的相量图。

图E-3答案:相量图见图E-4所示。

图E-43(La5E3003).画出电容C、电感线圈L1、有磁铁的电感线圈L2的图形符号。

答案:见图E-5所示。

图E-54(La5E4004).画出一个π形接线电路图。

答案:见图E-6所示。

图E-65(La4E4005).画出一个简单的全电路电流回路图。

答案:见图E-7所示。

图E-76(La3E2006).画出纯电感交流电路的相量图。

答案:见图E-8所示。

图E-87(La3E2007).画出三相四线具有R、L、C三种负荷的接线图。

答案:见图E-9所示。

图E-98(La4E3008).画出继电器延时断开的动合触点和延时闭合的动合触点图形。

答案:见图E-10所示。

图E-10(a)延时打开的动合触点；(b)延时闭合的动合触点9(La4E3009).画出继电器延时闭合的动断触点和延时断开的动断触点图形符号。

答案:见图E-11所示。

图E-11(a)延时闭合的动断触点；(b)延时断开的动断触点10(La4E3010).画出双绕组变压器、三绕组变压器、自耦变压器常用图形符号。

答案:见图E-12所示。

图E-1215(Jd5E2015).画出变压器中性点零序电流保护原理图。

答案:见图E-17所示。

图E-1716(Jd5E2016).画出变压器温度信号装置原理接线图。

答案:变压器温度信号装置原理接线，见图E-18所示。

图E-181-温度继电器；2-信号继电器17(Jd5E3017).画出断路器辅助触点接通的事故音响启动回路。

答案:见图E-19。

18(Jd5E3018).画出跳闸位置继电器KOF的一对常开触点控制的事故音响启动回路。

答案:见图E-20。

图E-2019（Jd5E3019）.请画出断路器手动跳闸回路图。

1. 请连接Y0/Δ11的结线方式并绘出高低压侧的电势向量图。

双绕组Y0/Δ-11连接方式: 电势向量图:
2、发电机在停机时,如一相未断开,发电机会发生什么现象?画出发电机另两相开关断口最大电压时的向量图。

答:发电机与系统一相相联,另两相断开将发生异步运行,开关断口最大电压将产生二倍的线电压。

向量图如下:
3
δsin Ξ
d q e
X V E (其中:
00∠=V V
,电压超前电流ϕ q
E I
d ⋅Ξ
CA
u
4、画出有第三绕组的自耦变压器O- Y0/Δ-12-11的接线图和向量图。

答: 结线图
电势向量图
5
线卷
A-X ,B-Y ,C-Z ,低压线卷为a-x ,b-y ,c-z ,请连接Y 0/Δ11的结线方式并绘出高低压侧的电势向量图。

答:电力系统中,变压器常见的连
接组别有Y 0/Δ-11,Y/Δ-11,Y/ Y 0-12,
三卷变压器的连接方式有Y 0/ Y/Δ-12-11
,Y 0/ Y 0/ Y 0-12-12。

也有特殊
的连接方式:如Y 0/Z 曲线连接,和两台单相变压器作为三相降压
运行的V/V 连接方式。

双卷Y 0/Δ
-11
连接方式: 电势向量图:
CA
u
6、对于一侧有电源的受电变压器,当其断路器非全相断、合时,若其中性点不接地,则变压器电源侧中性点对地电压最大可达多少?试绘图分析。

答:对地电压最高将达到二倍的相电压。

可由下图表述:
C
U 'A U 'C U。

La5E2001如图E—1所示，图右边为轴侧视图，请把左边与其对应的投影图编号填入括号中。

答：投影图编号自上而下为(3)、(2)、(1)。

La5E2002中心表示导体电流是从外向纸面内流进去的，外圆线是磁力线，请在磁力线上标明磁场的方向。

答：磁力线上标明的磁场方向为顺时针方向。

La5E2003图E—3所示，导体的电流是从纸面里流出，请判断载流导体的受力方向。

答：载流导体的受力方向为向右。

La5E2004图E—4所示，导体向右以速度v运动，请判断导体中电流的流向。

答：导体中电流的流向为由外流向纸面里。

Lb43E3005根据图E—5(a)给出的轴侧视图，在右侧对应画出全剖视图。

图E—5(a) 图E—5(b)答：全剖视图如图E—5(b)所示。

Lb43E4006给出轴侧视图，判断右侧对应的半剖视图(A、B)哪—个是正确的，哪—个是错误的，错在什么地方? 答：图E—6(a)中B是正确的，A是错的，错在应以中心线为界，不应画为实线。

图E—6(b)中A是正确的，图B是错的，漏线。

Je5E2007画出两只双控开关控制—盏灯的电路原理图。

答：电路原理图如图E—7所示。

Je5E3008画出两只双控开关和—只多控开关控制—盏灯的电路原理图。

答：电路原理图如图E—8所示。

JeSE3009荧光灯控制接线电路图。

答：荧光灯控制接线电路图如图E—9所示。

Je5E3010画出单相电能表直接接入式的接线图。

答：直接接入式接线图如E10所示。

Je5E3011画单相电能表经电流互感器接人的接线图(电压、电流共用式)。

答：电压、电流共用式接线图如图E—1l所示。

Je5E3012画单相电能表经电流互感器接人的接线图(电压、电流分开式)。

答：电压、电流分开式接线图如图E—12所示。

Je54E3013画用两块单相电能表计量380V单相电焊机消耗电量接线图。

答：计量380V单相电焊机消耗电量接线图如图E—13所示。

Je54E3014抄表工作的工作流程图。
