《电机学》考试题型（120分钟）一、判断题：错误的在括号内记“F”；正确的在括号内记“T”。
（20分）(1) 全电流定律（安培环路定律）中的线积分指的是对磁感应强度B的线积分（）(2) 磁性材料的磁感应强度B可以随着磁场强度H的增加达到任意值（）（3）直流电动机的固有机械特性指在额定电枢电压下的机械特性（）（4）提高异步电动机定子电源频率可以提高转子转速（）（5）鼠笼式异步电动机通常是在转子上串电阻进行调速（）（6）直流电机的电枢指定子和转子（）（7）他励直流电机的励磁线圈与定子线圈在电路上为并联或串联（）（8）交流电机的电枢指转子和定子（）（9）只要三相异步交流电机的其中一相定子绕组通以交流电就会产生旋转磁场（）（10）异步电动机的变极调速通常是针对笼型电机而言（）（11）直流电动机的励磁线圈指定子线圈（）（12）直流电动机的转子回路串入电阻以后机械特性变软（）（13）直流电机的主磁路指磁力线经过的转子磁路（）（14）异步电动机要起动必须在转子绕组上加外部电源（）（15）异步电动机转子上串电阻后机械特性不变（）(16) 若他励直流电动机进行降压调速，由于电源电压连续变化时转速也跟着连续变化，所以可以达到无极调速的目的（）(17) 电机的可逆性原理是指直流电机与交流电机可以互相转化（）(18) 为了维持同步发动机的端电压不变，必须随着无功负载的变化相应地调整转子的励磁电流（）(19) 直流电机单叠绕组的电刷数与磁极数相同（）(20) 同步电机只能作为发动机使用（）二、选择题：只有一个答案正确（20分）(1) 对于变频调速，以下说法正确的是：（）A 当极对数P一定时，转子转速与电源频率成反比B 当极对数P一定时，转子转速与电源频率成正比C 转子转速与电源频率无关(2) 异步电动机起动时定子绕组接成星型，起动后接成三角形，实为： （ ）A 接成三角形时，每相电压小些B 接成星形时，每相电压大些C 降压起动D 升压起动(3) 他励直流电动机的起动转矩S T 一般为额定转矩N T 的__倍 （ ）A 1B 0.82C 2-3D 1.1—1.2(4) 对于异步电动机调压调速，以下说法错误的是： （ ）A 改变定子电压时，同步转速不变B 改变定子电压时，最大转矩对应的转差率s 也不变C 定子电压越低特性越硬D 最大转矩T 和定子电压的平方成正比（5）以下哪一项不属于直流电动机的调速方法： （ ）A 变极调速B 调压调速C 弱磁调速D 电枢串电阻调速（6）对于他励直流电动机的起动，以下说法错误的是： （ ）A 在起动中可以采取先星型后三角形B 通常不直接起动C 可以降压或升压起动D 可以串电阻起动（7）当异步电动机定子通以三相交流电，并使得转子以一定转速旋转（转子绕组回路有交流电流），以下说法正确的是： （ ）A 转子电流不产生旋转磁场B 转子电流产生的旋转磁场的转速（相对于定子）小于定子产生的旋转磁场的转速C 转子电流产生的旋转磁场的转速（相对于定子）可能大于或小于定子产生的旋转磁场的转速D 转子电流产生的旋转磁场的转速（相对于定子）等于定子产生的旋转磁场的转速(8) 对于异步电动机的变极调速，以下说法错误的是： （ ）A 通常用于笼式电动机B 极数有限。
电机学期末考试试卷大全(附答案)考试卷（ A 卷）《电机学》课程试卷一、填空：1．一台直流电动机，PN=10KW,UN=220V,?=0.86，nN=980r/min，则额定电流为＿＿＿52.85A ＿＿＿，额定输出转矩为＿＿＿97.44N.m＿＿＿＿。
2．电机铁心采用0.35或0.5mm的硅钢片，其目的是:＿＿提高磁路的磁导率,降低电机的铁耗＿＿＿＿＿＿＿3．YYn联结的三相心式变压器，其负载时相电势的波形为:＿接近正弦波＿＿＿＿，这是因为:三次谐波磁通不能沿闭合铁心闭合，只能沿油或空气及油箱壁闭合，磁阻大，故三次谐波磁通小，且负载时副方YO联接，使副方可感应、流通较小的三次谐波电流，此电流也会对三次谐波磁通有所削弱，使磁通接近正弦波，故相电势接近正弦波。
4．变压器的空载损耗主要是＿铁＿＿＿损耗，短路损耗主要是＿＿＿铜＿＿损耗。
5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y1=＿＿＿5/6τ＿＿＿。
6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角 =200，现因外线发生故障，电网电压降为60%*UN，为使角保持在小于250范围内，应加大励磁，使E0为：E0/E0＿＿＿E0*/E0>1.35＿＿＿＿。
二、选择题：1．下列关于直流电动机说法错误的是：（ c ）A 串励电动机不允许空载或轻载运行B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降12．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt 1200)，则此时产生的磁场（ b ）A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3.三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.0l6，若在低压侧作短路实验，测得短路阻抗标幺值为（ a ）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出（ b ）A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（ c ）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( b )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。
电机期末考试试题及答案### 电机期末考试试题及答案一、选择题（每题5分，共20分）1. 直流电机的电枢绕组中产生的是（）。
A. 直流电B. 交流电C. 脉冲电流D. 非正弦波电流答案：B2. 交流电机中，同步电机的转子转速与（）有关。
A. 负载大小B. 电源频率C. 转子结构D. 定子绕组匝数答案：B3. 异步电机的转子转速总是（）同步转速。
A. 低于B. 高于C. 等于D. 与负载大小有关答案：A4. 电机的起动电流通常为额定电流的（）倍。
A. 2-3B. 3-5C. 5-7D. 7-10答案：B二、填空题（每题5分，共20分）1. 电机的效率是指电机的_______与_______之比。
答案：输出功率；输入功率2. 电机的功率因数是指电机的_______功率与_______功率之比。
答案：有功；视在3. 电机的起动转矩与_______成正比，与_______成反比。
答案：电压；频率4. 电机的额定电压是指电机在_______时的电压。
答案：额定负载三、简答题（每题10分，共40分）1. 简述三相异步电机的工作原理。
答案：三相异步电机的工作原理基于电磁感应和电磁力矩。
当三相定子绕组通入三相交流电流时，会在定子内产生旋转磁场。
这个旋转磁场切割转子导体，根据法拉第电磁感应定律，在转子导体中产生感应电动势。
由于转子导体闭合成回路，感应电动势产生感应电流。
根据洛伦兹力定律，感应电流在旋转磁场中受到力的作用，从而产生电磁力矩，使转子旋转。
2. 什么是电机的同步转速？它与哪些因素有关？答案：电机的同步转速是指在无负载时，电机转子与旋转磁场同步旋转的速度。
同步转速与电源频率和电机的极对数有关。
同步转速的计算公式为：n_s = 120f / p，其中n_s为同步转速（r/min），f为电源频率（Hz），p为极对数。
3. 电机的起动电流为什么很大？这对电机有什么影响？答案：电机的起动电流很大，是因为电机在起动时需要克服静摩擦力矩和起动转矩，需要较大的电磁力矩。
电机学期末测验试卷大全(附答案)————————————————————————————————作者：————————————————————————————————日期：考 试 卷（ A 卷）课程名称电机学考试学期07-08/3得分适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟一、 填空题：（35分）1. 在国际单位制中，磁场强度单位是___A/m ___________。
电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。
一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。
2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。
电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。
当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。
3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。
4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。
各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。
___短路电压（标幺值）____小的变压器先达到满载。
5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。
6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。
7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。
电机期末考试试题及答案一、选择题（每题2分，共20分）1. 直流电机的工作原理是基于以下哪个物理定律？A. 法拉第电磁感应定律B. 欧姆定律C. 基尔霍夫电压定律D. 牛顿第二定律答案：A2. 异步电机的转子转速与定子旋转磁场的转速相比：A. 总是相等的B. 总是小于的C. 总是大于的D. 没有固定关系答案：B3. 同步电机的转子转速与旋转磁场的转速：A. 总是相等的B. 总是小于的C. 总是大于的D. 没有固定关系答案：A4. 在三相异步电动机中，如果电源频率增加，而其他条件不变，则：A. 转速增加B. 转速减少C. 转速不变D. 无法确定答案：A5. 电机的额定功率是指：A. 电机的最大输出功率B. 电机的输入功率C. 电机在额定工作条件下的输出功率D. 电机在额定工作条件下的输入功率答案：C二、填空题（每空2分，共20分）6. 电机的效率η可以表示为_________。
答案：输出功率/输入功率7. 电机的起动电流通常比额定电流大，这是因为_________。
答案：起动时电机需要克服静摩擦力8. 直流电机的励磁方式主要有_________和_________。
答案：他励、自励9. 电机的额定电压是指电机在_________工作条件下的电压。
答案：额定10. 电机的额定电流是指电机在_________工作条件下的电流。
答案：额定三、简答题（每题10分，共30分）11. 简述异步电机的工作原理。
答案：异步电机的工作原理基于电磁感应原理。
当三相交流电流通过定子绕组时，产生旋转磁场。
转子在旋转磁场中切割磁力线产生感应电流，从而在转子中产生电磁力，驱动转子旋转。
12. 什么是电机的额定点？请说明其意义。
答案：电机的额定点是指电机在设计时规定的工作条件，包括额定电压、额定电流、额定功率和额定转速等。
额定点的意义在于确保电机在这些条件下能够安全、稳定、高效地运行。
13. 描述直流电机的调速方法。
答案：直流电机的调速主要通过改变电枢电压或改变电枢电阻来实现。
一、填空题1、三相异步电动机在额定电压U（相电压）运行时，从电源吸收的有功功率P=3UI cos(φ)，如果电压U为线电压，从电源吸收的有功功率P=3UI cos(φ)。
2、在三相异步电动机中，___电磁_____功率是气隙旋转磁场的作用从定子经过气隙传递到转子。
这部分是转子通过__电磁感应______作用而获得的，因此称为电磁功率。
3、三相异步电动机运行时电磁功率、转子回路铜耗及机械功率的关系为P M:P cu2:P m=1:s（1-s），从这个表达式中可知，如果电磁功率一定，转差率s越小，机械功率_ 越大 __，_转差率s ____越大，转子铜耗P cu2越大。
4、三相异步电动机中，最大电磁转矩对应得转差率称为___临界_____转差率。
三相异步电动机起动时，n=___0_____，s=___1_____的电磁转矩称为起动转矩。
5、从三相异步电动机的工作特性可知，当三相异步电动机空载时，转子的转速n接近于___同步_____转速n1，假设空载运行时的转子电流约等于零，则定子电流I1等于_ 励磁 __ I0。
6、_功率因数 __是三相异步电动机的主要性能指标之一，我国生产的三相异步电动机cosφ为0.7～0.9。
7、从三相异步电动机固有特性分析可知，如果额定电压下直接起动三相异步电动机，由于最初起动瞬间主磁通约减少到额定值的一半，功率因数很低，造成了_起动电流 __较大而_ 起动转矩 __并不大的结果。
8、一般地三相异步电动机在_ 7.5 __kW以下的小容量鼠笼式异步电动机可直接起动。
9、三相异步电动机的降压起动有定子串电抗器 __、Y-Δ和自耦变压器降压__等起动方法。
10、三相异步电动机的能耗制动是当三相异步电动机在额定转速旋转时，突然切断三相交流电源，同时把_直流电 __通入其定子绕组中。
11、三相同步电机也是有定子和转子两大部分组成，定子上有三相交流 __绕组，转子上有_励磁 __绕组。
电机学期末考试试题第一部分：选择题（共40题，每题2分，共80分）1. 以下哪个是电机的基本组成部分？A. 外壳B. 轴C. 齿轮D. 电源2. 电机的作用是将什么形式的能量转换为机械能？A. 电能B. 热能C. 光能D. 声能3. 下列哪种类型的电机可以实现电能与机械能之间的相互转换？A. 直流电机B. 感应电机C. 步进电机D. 永磁同步电机4. 电机的效率指的是什么？A. 电机输出功率与输入功率之间的比值B. 电机输出电流与输入电流之间的比值C. 电机输出转矩与输入转矩之间的比值D. 电机输出速度与输入速度之间的比值5. 电机的额定功率是指什么？A. 电机最大输出功率B. 电机最大输入功率C. 电机标称功率D. 电机实际功率...第二部分：填空题（共10题，每题3分，共30分）1. 欧姆定律表达了电流与电压之间的________关系。
2. 电机中的转子通常由________材料制成。
3. 磁场的强度用________表示。
4. 电机中的________部分负责产生磁场。
5. 电机的________指的是电机转动一周所需的时间。
...第三部分：简答题（共5题，每题10分，共50分）1. 请简要介绍直流电机的工作原理。
2. 什么是电机的励磁系统？其作用是什么？3. 请解释电机的起动方式有哪些，并简述各种起动方式的特点。
4. 什么是电机的转速控制？请列举几种常见的电机转速控制方法。
5. 请简述电机的维护保养方法。
...第四部分：计算题（共5题，每题10分，共50分）1. 一台电机的额定功率为5 kW，电压为220 V，电流为25 A，求电机的效率。
2. 一台电机的转矩为50 N·m，转速为500 rpm，求电机的功率输出。
3. 一台电机以每分钟6000转的速度旋转，求其转速。
4. 一台电机在空载时的输入功率为200 W，在额定负载时的输入功率为500 W，求该电机的负载效率。
5. 一台电机在工作时的输出功率为4 kW，输入电流为10 A，电压为400 V，求该电机的功率因数。

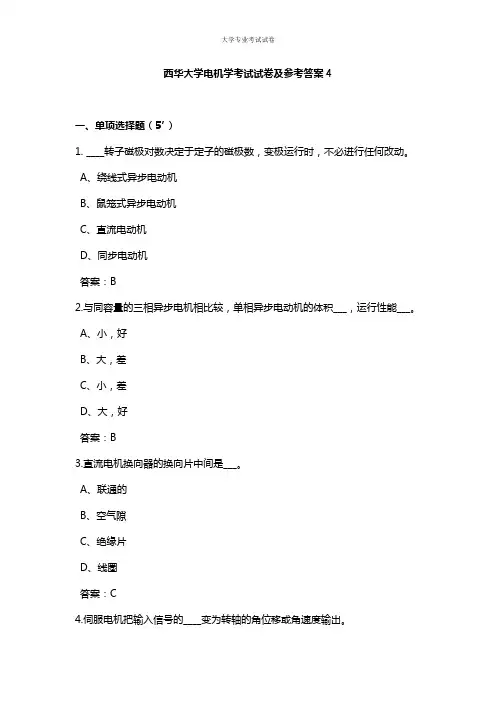

西华大学电机学考试试卷及参考答案4一、单项选择题（5’）1. ____转子磁极对数决定于定子的磁极数，变极运行时，不必进行任何改动。
A、绕线式异步电动机B、鼠笼式异步电动机C、直流电动机D、同步电动机答案：B2.与同容量的三相异步电机相比较，单相异步电动机的体积___，运行性能___。
A、小，好B、大，差C、小，差D、大，好答案：B3.直流电机换向器的换向片中间是___。
A、联通的B、空气隙C、绝缘片D、线圈答案：C4.伺服电机把输入信号的____变为转轴的角位移或角速度输出。
A、电流B、电压C、频率D、变化答案：B5.磁滞式同步电动机转子由____构成。
A、永久磁铁B、铁磁材料C、硬磁材料D、线圈答案：C6.以___拖动发电机生产电能的工厂，称为火电厂或核电厂。
A、蒸汽机B、核能C、汽轮机D、机械能答案：C7.交流电动机定子绕组通上三相交流电，产生的___切割转子导体产生___。
A、感应电势，感应电流B、旋转磁场，感应电势和感应电流C、感应电势，旋转磁场D、感应电势，感应电流答案：B8.异步电动机转子转动方向与磁场旋转的方向___，转速___旋转磁场。
A、一致，小于B、相反，小于C、一致，大于D、相反，大于答案：A9.异步电机运行时，转子绕组___。
A、短路B、开路C、接交流电源D、接直流电源答案：A10. ____情况下，同步电动机只从电网吸收有功功率，不吸收任何无功功率。
A、正常励磁B、欠励状态C、过励状态D、超励状态答案：A11.____情况下，同步电机除了从电网吸收有功功率外，还要从电网吸收滞后的无功功率。
A、正常励磁B、欠励状态C、过励状态D、超励状态答案：B二、多项选择题（5’）1.三相异步电机的制动状态可分为____。
A、回馈制动B、反接制动C、倒拉反转D、能耗制动答案：ABCD2.自控式同步电动机是由____组成的电机系统。
A、异步电机B、变频器C、同步电动机D、磁极位置检测器答案：BCD3.调速的性能指标主要有___。
电机学期末考试试卷一、单项选择题（每题2分，共20分）1. 直流电机的电枢绕组中，电流的流动方向是：A. 由电刷指向电枢B. 由电枢指向电刷C. 由电刷指向换向器D. 由换向器指向电刷2. 异步电机的转子转速与同步转速的关系是：A. 转子转速等于同步转速B. 转子转速小于同步转速C. 转子转速大于同步转速D. 转子转速与同步转速无关3. 同步电机的励磁方式有：A. 直流励磁B. 交流励磁C. 永久磁铁励磁D. 所有以上方式4. 变压器的变比是指：A. 一次电压与二次电压之比B. 一次电流与二次电流之比C. 一次匝数与二次匝数之比D. 一次功率与二次功率之比5. 交流电机中的同步转速是指：A. 转子的实际转速B. 转子的额定转速C. 转子的电磁转速D. 转子的同步转速6. 电机的效率是指：A. 输出功率与输入功率之比B. 输出功率与输出功率之和C. 输入功率与输出功率之比D. 电机的转速与同步转速之比7. 电机的功率因数是指：A. 有功功率与视在功率之比B. 无功功率与视在功率之比C. 有功功率与无功功率之比D. 视在功率与无功功率之比8. 电机的启动电流通常为额定电流的：A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍9. 电机的额定功率是指：A. 电机在额定电压和额定电流下能够输出的功率B. 电机在额定电压和额定电流下能够输入的功率C. 电机在额定电压和额定电流下能够消耗的功率D. 电机在额定电压和额定电流下能够转换的功率10. 电机的额定电压是指：A. 电机在额定工作条件下能够承受的最高电压B. 电机在额定工作条件下能够承受的最低电压C. 电机在额定工作条件下能够输出的电压D. 电机在额定工作条件下能够输入的电压二、填空题（每空1分，共20分）1. 直流电机的电枢反应可以分为______和______两种类型。
2. 异步电机的转子有______式和______式两种。
3. 同步电机的励磁方式有______和______两种。
考试卷（A卷）（1） 相同点：变压器和异步电动机能量转换都是利用了电磁感应定律的基本原理；能量传递都是以磁场作为媒介，两侧都无直接电的联系。
（2） 不同点：（答出其一即可）前者实现不同电压的电能变换；后者实现电能到机械能的转换，气隙是其能量转换的场所。
前者主磁场为铁心中的磁场，是静止交变脉动磁场；后者的主磁场为气隙磁场，是旋转磁场。
前者磁路中无气隙，激磁电流较小；而后者有气隙，激磁电流较大。
前者等效电路中的负载是实际存在的；而后者等效电路中的负载电阻是模拟的。
三、 1. 解：（1） 对于第I 台变压器，短路试验在低压侧进行，低压侧y 形连接，相电流等于线电流为130A ，线电压为334V 。
低压侧额定相电流 )(46.137103.631015003332NINI I N 2A U S I =⨯⨯⨯==ϕ低压侧阻抗基值 )(46.2646.1373/103.63I 2N I2N 2bI Ω=⨯==ϕϕI U Z短路阻抗 )(48.113033343KIKIKIΩ=⨯==I U Z短路电阻 )(28.0130310143232KI KI KI Ω=⨯⨯==I p r短路电抗)(45.128.048.1222KI 2KI KI Ω=-=-=r Z x短路阻抗标幺值 056.046.2648.12bI KI *KI ===Z Z Z 短路电阻标幺值 011.046.2628.02bI KI *KI ===Z r r 短路电抗标幺值 055.046.2645.12bI KI *KI ===Z x x 对于第II 台变压器,短路试验在高压侧进行，高压侧△形连接，相电压等于线电压为300V ，线电流为124A 。
异步电动机T 形等效电路r 1 x 1《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW,U N =220V,=，n N =980r/min ，则额定电流为＿＿＿＿＿＿，额定输出转矩为＿＿＿＿＿＿＿。
电机学期末试卷及答案一、填空题1. 反应式永磁式混合式2. 直流电逆变器3. 过载短路欠压4. 能耗制动反接制动再生制动5. 环型分配器功率放大器6. 电气原理图电气布置图安装接线图二、选择题1. B 1MΩ2. C 栅极电压3. D 远4. B 改变供电电网的电压5. A 电源缺相三、判断题1. √2. √3. ×4. √5. √6. ×7. ×8. √9. × 10.×四、简答题1. 如何选择三相异步电动机?答：包括确定电源、额定频率、转速、工作周期、电动机的类型、工作机环境条件、安装方式、电动机与负载的连接方式等。
2. 三相笼式异步电动机减压启动控制方法有几种?答：①定子绕组串电阻(电抗)启动;②星-三角连接启动;③自耦调压器启动;④延边三角形启动。
3. 三相异步电动机不能起动，故障原因是什么?答：①三相供电线路断路;②定子绕组中有一相或两相断路;③开关或起动装置的触头接触不良;④电源电压过低;⑤负载过大或传动机械有故障;⑥轴承过度磨损，转轴弯曲，定子铁心松动;⑦定子绕组重新绕制后短路;⑧定子绕组接法与规定不合。
4. 分析下面星-三角起动控制线路的控制过程。
答：合电源开关Q。
按SB1→KM1得电→M以“Y”形接法降压起动;同时时间继电器KT线圈得电，瞬时触点闭合，常闭触点延时打开，KM1失电，“Y”形接法断开;同时KM2得电，电动机以“D”形接法正常运转。
[电机学期末试卷及答案]。
电机学期末考试试卷一、选择题（每题2分，共20分）1. 电机的转子和定子之间通过什么传递力矩？A. 机械连接B. 磁力C. 液体D. 气体2. 直流电机的换向器主要作用是什么？A. 改变电流方向B. 改变磁场方向C. 改变电机转速D. 保护电机3. 异步电机的转子转速与同步转速之间的关系如何？A. 相等B. 略高C. 略低D. 没有关系4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机重量与功率的比值C. 电机体积与功率的比值D. 电机输入功率与输出功率的差值5. 电机的启动电流通常比正常工作电流大，这是因为：A. 电机的电阻小B. 电机的电抗大C. 电机的启动转矩大D. 电机的启动惯性大6. 电机的额定功率是指：A. 电机在额定电压下的最大输出功率B. 电机在额定电流下的最大输出功率C. 电机在额定电压和电流下的最大输出功率D. 电机在任何情况下的最大输出功率7. 电机的空载试验主要用来测量：A. 电机的空载电流B. 电机的空载损耗C. 电机的空载功率因数D. 电机的空载转速8. 电机的额定电压和额定电流是指：A. 电机设计时的理论值B. 电机在正常工作时的电压和电流C. 电机在最大负荷时的电压和电流D. 电机在启动时的电压和电流9. 电机的短路试验主要用来测量：A. 电机的短路电流B. 电机的短路损耗C. 电机的短路功率D. 电机的短路转矩10. 电机的温升试验主要用来测量：A. 电机的启动时间B. 电机的耐热性能C. 电机的冷却效果D. 电机的绝缘性能二、简答题（每题10分，共30分）1. 请简述三相异步电机的工作原理。
2. 直流电机的换向器和电刷的作用是什么？3. 电机的启动方式有哪些？请简述它们的特点。
三、计算题（每题25分，共50分）1. 已知一台三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，功率因数为0.85，求其额定转速。
2. 假设一台直流电机的电枢电阻为0.1Ω，电枢电压为220V，励磁电流为5A，电枢电流为20A，求其电枢损耗和总损耗。
电机学考试题及答案一、单项选择题（每题2分，共20分）1. 电机的旋转磁场是如何产生的？A. 通过直流电产生B. 通过交流电产生C. 通过永磁体产生D. 通过机械力产生答案：B2. 同步电机的转速与什么有关？A. 电源频率B. 电机结构C. 负载大小D. 电机材料答案：A3. 异步电机的转子转速与定子旋转磁场的转速相比如何？A. 相同B. 略低C. 略高D. 无法确定答案：B4. 电机的效率是指什么？A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 输出功率与负载的比值D. 负载与输入功率的比值5. 电机的功率因数是指什么？A. 电压与电流的相位差B. 输出功率与视在功率的比值C. 视在功率与输入功率的比值D. 输入功率与输出功率的比值答案：B6. 电机的启动电流通常是多少？A. 额定电流的2倍B. 额定电流的5倍C. 额定电流的10倍D. 额定电流的15倍答案：B7. 电机的绝缘等级是如何确定的？A. 根据电机的功率B. 根据电机的转速C. 根据电机的温升D. 根据电机的电压答案：C8. 电机的过载保护通常采用什么方式？A. 热继电器B. 熔断器C. 过电流继电器D. 以上都是答案：D9. 电机的轴承润滑通常使用什么？B. 润滑脂C. 润滑液D. 以上都是答案：D10. 电机的冷却方式有哪些？A. 自然冷却B. 风冷C. 水冷D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电机的效率？A. 电机的负载B. 电机的转速C. 电机的绝缘等级D. 电机的冷却方式答案：A, D2. 电机的启动方式有哪些？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 变频启动答案：A, B, C, D3. 电机的调速方式包括哪些？A. 改变电源频率B. 改变电机极对数C. 改变电机转子电阻D. 改变电机负载答案：A, B, C4. 电机的保护装置包括哪些？A. 过载保护B. 短路保护C. 过热保护D. 欠压保护答案：A, B, C, D5. 电机的绝缘材料有哪些？A. 云母B. 环氧树脂C. 聚酯薄膜D. 陶瓷答案：A, B, C三、判断题（每题1分，共10分）1. 电机的额定功率是指电机在额定条件下能够长期稳定运行的最大功率。
考试卷（A卷）课程名称电机学考试学期07-08/3得分适用专业电气工程及其自动化考试形式开卷闭卷半开卷考试时间长度12分钟精心整理精心整理一、 填空题：（35分）1. 在国际单位制中，磁场强度单位是___A/m ___________。
电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。
一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。
2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。
电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。
当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。
3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。
4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。
各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。
___短路电压（标幺值）____小的变压器先达到满载。
5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。
6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。
7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。
8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势____________波形。
设电机定子为双层绕组，极距为12槽，为同时削弱5次和7次谐波，绕组的节距应取____10__________槽。
电机学期末考试试题一、选择题（每题2分，共20分）1. 电机的基本原理是将什么能转换成什么能？A. 机械能转换为电能B. 电能转换为机械能C. 热能转换为电能D. 光能转换为电能2. 直流电机的换向器主要作用是什么？A. 改变电流方向B. 改变磁场方向C. 改变电机转速D. 改变电机效率3. 异步电机的转子转速与什么有关？A. 电源频率B. 电机极数C. 电机负载D. 电源电压4. 同步电机的转子转速与什么成正比？A. 电源频率B. 电机极数C. 电机负载D. 电源电压5. 电机的额定功率是指什么？A. 电机的最大输出功率B. 电机在额定电压下的工作功率C. 电机在额定电流下的工作功率D. 电机在额定电压和电流下的工作功率6. 电机的启动方式有哪些？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有选项7. 电机的效率是如何定义的？A. 电机输入功率与输出功率之比B. 电机输出功率与输入功率之和C. 电机输入功率与输出功率之差D. 电机输出功率与电机重量之比8. 电机的额定电压和额定电流是指什么？A. 电机在正常工作时的电压和电流B. 电机在最大工作时的电压和电流C. 电机在最小工作时的电压和电流D. 电机在启动时的电压和电流9. 电机的过载能力是指什么？A. 电机在超过额定电流下工作的能力B. 电机在超过额定电压下工作的能力C. 电机在超过额定功率下工作的能力D. 电机在超过额定转速下工作的能力10. 电机的绝缘等级是如何分类的？A. 根据电机的额定电压B. 根据电机的额定电流C. 根据电机的额定功率D. 根据电机的耐温性能二、简答题（每题10分，共30分）1. 简述三相异步电机的工作原理。
2. 描述直流电机的调速方法。
3. 解释同步电机与异步电机的主要区别。
三、计算题（每题25分，共50分）1. 已知一台三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，求其功率因数。
电机学期末考试题及答案一、单项选择题（每题2分，共20分）1. 电机的转子绕组中感应的电动势大小与（）。
A. 转子转速成正比B. 转子转速成反比C. 转子转速无关D. 以上都不对答案：A2. 直流电机的电枢反应对主磁通的影响是（）。
A. 削弱B. 增强C. 无影响D. 以上都不对答案：A3. 异步电机的转子磁场相对于定子磁场的转速称为（）。
A. 同步转速B. 转子转速C. 滑差转速D. 额定转速答案：C4. 同步电机的励磁方式有（）。
A. 他励B. 自励C. 他励和自励D. 以上都不对答案：C5. 电机的效率是指（）。
A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 机械功率与电功率的比值D. 电功率与机械功率的比值答案：A6. 电机的功率因数是指（）。
A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 视在功率与有功功率的比值D. 视在功率与无功功率的比值答案：A7. 电机的额定电压是指（）。
A. 额定工作时的线电压B. 额定工作时的相电压C. 额定工作时的线电流D. 额定工作时的相电流答案：A8. 电机的额定功率是指（）。
A. 电机在额定工作条件下的输出功率B. 电机在额定工作条件下的输入功率C. 电机在额定工作条件下的视在功率D. 电机在额定工作条件下的无功功率答案：A9. 电机的额定转速是指（）。
A. 电机在额定工作条件下的同步转速B. 电机在额定工作条件下的转子转速C. 电机在额定工作条件下的定子转速D. 电机在额定工作条件下的额定电压答案：A10. 电机的额定频率是指（）。
A. 电机在额定工作条件下的电源频率B. 电机在额定工作条件下的转子频率C. 电机在额定工作条件下的定子频率D. 电机在额定工作条件下的额定电压答案：A二、填空题（每题2分，共20分）1. 直流电机的电枢反应对主磁通的影响是________。
答案：削弱2. 异步电机的转子磁场相对于定子磁场的转速称为________。

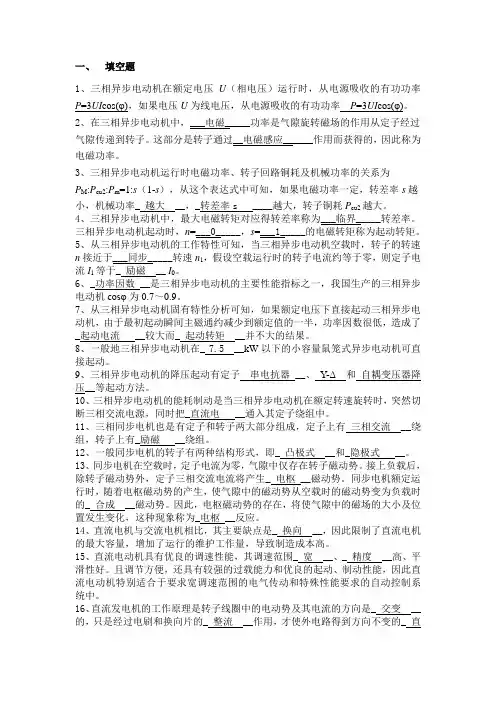

一、填空题
1、三相异步电动机在额定电压U（相电压）运行时，从电源吸收的有功功率P=3UI cos(φ)，如果电压U为线电压，从电源吸收的有功功率P=3UI cos(φ)。
2、在三相异步电动机中，___电磁_____功率是气隙旋转磁场的作用从定子经过气隙传递到转子。
这部分是转子通过__电磁感应______作用而获得的，因此称为电磁功率。
3、三相异步电动机运行时电磁功率、转子回路铜耗及机械功率的关系为
P M:P cu2:P m=1:s（1-s），从这个表达式中可知，如果电磁功率一定，转差率s越小，机械功率_ 越大 __，_转差率s ____越大，转子铜耗P cu2越大。
4、三相异步电动机中，最大电磁转矩对应得转差率称为___临界_____转差率。
三相异步电动机起动时，n=___0_____，s=___1_____的电磁转矩称为起动转矩。
5、从三相异步电动机的工作特性可知，当三相异步电动机空载时，转子的转速n接近于___同步_____转速n1，假设空载运行时的转子电流约等于零，则定子电流I1等于_ 励磁 __ I0。
6、_功率因数 __是三相异步电动机的主要性能指标之一，我国生产的三相异步电动机cosφ为0.7～0.9。
7、从三相异步电动机固有特性分析可知，如果额定电压下直接起动三相异步电动机，由于最初起动瞬间主磁通约减少到额定值的一半，功率因数很低，造成了_起动电流 __较大而_ 起动转矩 __并不大的结果。
8、一般地三相异步电动机在_ 7.5 __kW以下的小容量鼠笼式异步电动机可直接起动。
9、三相异步电动机的降压起动有定子串电抗器 __、Y-Δ和自耦变压器降压__等起动方法。
10、三相异步电动机的能耗制动是当三相异步电动机在额定转速旋转时，突然切断三相交流电源，同时把_直流电 __通入其定子绕组中。
11、三相同步电机也是有定子和转子两大部分组成，定子上有三相交流 __绕组，转子上有_励磁 __绕组。
12、一般同步电机的转子有两种结构形式，即_ 凸极式 __和_隐极式 __。
13、同步电机在空载时，定子电流为零，气隙中仅存在转子磁动势。
接上负载后，除转子磁动势外，定子三相交流电流将产生_ 电枢 __磁动势。
同步电机额定运行时，随着电枢磁动势的产生，使气隙中的磁动势从空载时的磁动势变为负载时的_ 合成 __磁动势。
因此，电枢磁动势的存在，将使气隙中的磁场的大小及位置发生变化，这种现象称为_电枢 __反应。
14、直流电机与交流电机相比，其主要缺点是_ 换向 __，因此限制了直流电机的最大容量，增加了运行的维护工作量，导致制造成本高。
15、直流电动机具有优良的调速性能，其调速范围_ 宽 __、_ 精度 __高、平滑性好。
且调节方便，还具有较强的过载能力和优良的起动、制动性能，因此直流电动机特别适合于要求宽调速范围的电气传动和特殊性能要求的自动控制系统中。
16、直流发电机的工作原理是转子线圈中的电动势及其电流的方向是_ 交变 __的，只是经过电刷和换向片的_ 整流 __作用，才使外电路得到方向不变的_ 直
流 __电。
实际上，发电机的电枢铁芯上有许多个线圈，按照一定的规律连接起来，构成_ 电枢 __绕组。
直流发电机实质上是带有换向器的交流发电机。
二、选择题
1、直流电机接在直流电网中，其端电压为U ，电枢电势为a E ，该电机是运行在发电机以下说法哪个正确（ B ）。
A. U E a <
B. U E a >
C. U E a =
D. 以上都不对
2、由于直流电机需要换向，一般都做成电枢旋转式的，即（ A ）。
A.主磁极固定、换向器和电枢绕组同时旋转 B ．主磁极固定、电刷和电枢绕组同时旋转 C.主磁极固定、电刷和换向器同时旋转
3. 直流电机电磁转矩方向与电枢旋转方向的关系是（ B ）
A. 发电机状态两者同向
B. 发电机状态两者反向
C. 电动机状态两者反向
4．直流电动机在降压调速过程中，若励磁电流和负载力矩不变，则（ C ）不变。
A. 输入功率P 1；
B. 输出功率P 2；
C. 电枢电流I a
5．直流电机接在直流电网中，其端电压为U ，电枢电势为a E ，该电机是运行在发电机以下说法哪个正确（ B ）
A. U E a <；
B. U E a >
C. U E a =；
D. 以上都不对
6．若一台直流发电机空载感应电视是230V ，其下列两种情况感应电势应分别为多少（1）如磁通减少10%的感应电势（2）磁通减少10%速度增加20%的感应电势分别为。
（ D ）
A. 207V , 276V ；
B. 248.4V ,207V
C. 小于207V ，大于207V ；
D. 207V , 248.4V 。
7. 直流电机换向极绕组的接法是（ A ）。
A.与电枢绕组串联
B.与电枢绕组并联
C.与励磁绕组串联
D.与励磁绕组并联
8.他励直流电动机在降压调速过程中，若励磁电流和负载转矩不变，则（ C ）不变。
A. 输入功率1P ;
B. 输出功率2P ;
C. 电枢电流a I
三、简述题
1、简述直流发电机和同步发电机的工作原理。
2、简述三相异步电动机的起动、制动和调速的原理。
四、计算题
1、一台并励直流电动机：kW P N 5.5=，V U N 110=，A I N 58=，
min /1470r N N =，Ω
=137f R ，Ω=17.0a R 。
（假定磁路线性，不考虑机电过渡过程）电机的负载
转矩不变，电机在额定运行时：（1）突然在电枢回路串入0.5Ω电阻，求电机达到新的稳态时的转速1n ；（2）电源电压突然降低到100V ，求新的稳态转速2n ；（3）调节f I 值，使磁通值突然减少15%，试求新的稳态转速3n 。
解：额定励磁电流为：()A R U
I f
N
f
803.0137
110==
=
（分）
额定电枢电流为：()A I
I I
f
N aN
2.5780
3.058=-=-= （分）
额定电枢电势为：()Ω=⨯-=-=3.10017.02.57110a aN N
aN
R I U
E
（分）
（1）稳态时，由于负载转矩不变，电磁转矩不变，
()A I I aN a 2.571==，
所以电枢电势：()()V
R I U
E
a a N
a
7.71)5.017.0(2.571105.01=+⨯-=+-=
因为励磁回路不变，转速和电枢电势成正比，所以 ()min
/10513
.1007.7114701r E E n n aN
a N
=⨯
== （分）
（2）稳态时，由于负载转矩不变，电磁转矩不变，电源电压下降到100V ，励磁电流减小，电枢电流为
22a t aN N t N I C I C T Φ=Φ=
()A I U
U
I I
I I I aN N
aN f fN aN N a 9.622.57100
1102
2
2=⨯=
=
=
ΦΦ=
（分）
()V
R I U E a a a 3.8917.09.6210022=⨯-=-=
（分） ()min
/1440100
1103
.1003.8914702r n E E n N N aN
a =⨯
⨯
=⋅Φ
Φ⋅
=
（分）
（3）稳态时，由于负载转矩不变，电磁转矩不变，励磁电流调节使磁通减少15%，所以稳态时电枢电流为：
33a t aN N t N I C I C T Φ=Φ=
()()A I I N
N
aN N
a 29.672.5785
.012.57%1513
3=⨯=
⨯Φ-Φ=
ΦΦ
=
（分）
()V
R I U
E a a N
a 56.9817.029.6711033=⨯-=-= （分）
()min
/169985
.013
.10056.9814703r n E E n N N aN
a =⨯
⨯
=⋅Φ
Φ⋅
=
（分）
2、有一条三相输电线，线电压U =10000V ，接有总功率为P=3000kW ，cos φ=0.65的感性负载。
另外还接有一台额定功率为4000kW 的同步电机，此电机输出功率P 2=2500kW ，损耗为∑P =40kW 。
如果使此台同步电动机在过励状态下运行，使输电线的cos φ=1.0，试求同步电动机的功率因数和视在功率。
