CVMSR路由器拨号上网配置PPPoE配置示例

H3C MSR 路由器PPPOE+NAT+ 策略路由+QOS 配置实例[H3C]display current-configuration#version 5.20, Release 1719, Basic#sysname H3C#undo cryptoengine enable#firewall enable#domain default enable system#telnet server enable#qos carl 1 destination-ip-address range 192.168.3.2 to 192.168.3.254 per-addres sqos carl 2 source-ip-address range 192.168.3.2 to 192.168.3.254 per-address qos carl 3 destination-ip-address range 192.168.2.1 to 192.168.2.254 per-addres sqos carl 10 source-ip-address subnet 192.168.3.0 24 per-addressqos carl 20 destination-ip-address subnet 192.168.3.0 24 per-address#acl number 2000rule 0 permit source 192.168.3.0 0.0.0.255acl number 2222rule 0 permit source 192.168.3.0 0.0.0.255rule 5 permit source 192.168.2.0 0.0.0.255#acl number 3001rule 0 permit ip source 192.168.3.1 0.0.0.254acl number 3002rule 0 permit ip source 10.0.1.1 0.0.0.254acl number 3111rule 0 permit ip source 192.168.3.0 0.0.0.254acl number 3112rule 0 permit ip source 192.168.3.1 0.0.0.254acl number 3113rule 0 permit ip destination 192.168.2.0 0.0.0.255acl number 3114rule 5 permit ip source 192.168.3.180 0.0.0.3acl number 3333# vlan 1#conn ecti on-limit policy 1#domai n system access-limit disable state active idle-cut disable self-service-url disable # user-group system#local-user huaweipassword cipher N'C55QK<'=/Q=A Q'MAF4<1!!authorizati on-attribute level 3 service-type telnet# in terface AuxO async mode flow lin k-protocol ppp #in terface Dialerl nat outbou nd 2000 lin k-protocol pppppp pap local-user ************** ip address ppp-n egotiate load-bandwidth 2000 tcp mss 1024 dialer-group 1dialer user ****************dialer-group 1dialer bun dle 1#in terface Dialer2nat outbou nd 2000lin k-protocol pppppp pap local-user **************** ____ip address ppp-n egotiateload-bandwidth 2000tcp mss 1024dialer user **************dialer bun dle 2 in terface Dialer3 nat outbou nd 2000 lin k-protocol pppppp pap local-user **************** ____ip address ppp-n egotiateload-ba ndwidth 2000tcp mss 1024dialer user *************dialer-group 1dialer bun dle 3#in terface Ethernet。

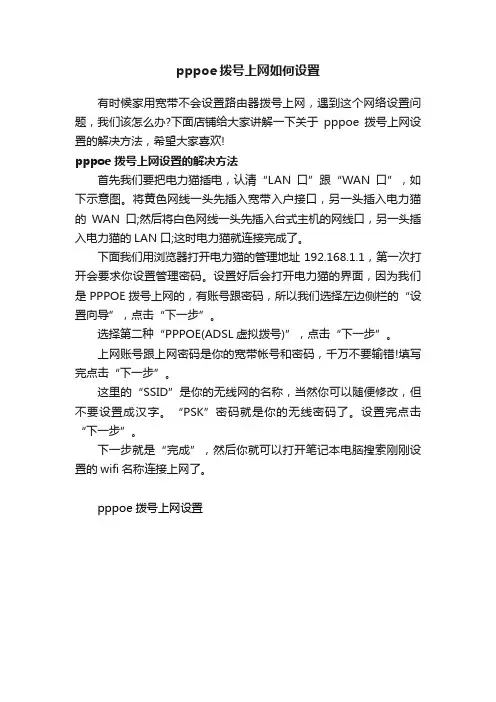

pppoe拨号上网如何设置
有时候家用宽带不会设置路由器拨号上网，遇到这个网络设置问题，我们该怎么办?下面店铺给大家讲解一下关于pppoe拨号上网设置的解决方法，希望大家喜欢!
pppoe拨号上网设置的解决方法
首先我们要把电力猫插电，认清“LAN口”跟“WAN口”，如下示意图。

将黄色网线一头先插入宽带入户接口，另一头插入电力猫的WAN口;然后将白色网线一头先插入台式主机的网线口，另一头插入电力猫的LAN口;这时电力猫就连接完成了。

下面我们用浏览器打开电力猫的管理地址192.168.1.1，第一次打开会要求你设置管理密码。

设置好后会打开电力猫的界面，因为我们是PPPOE拨号上网的，有账号跟密码，所以我们选择左边侧栏的“设置向导”，点击“下一步”。

选择第二种“PPPOE(ADSL虚拟拨号)”，点击“下一步”。

上网账号跟上网密码是你的宽带帐号和密码，千万不要输错!填写完点击“下一步”。

这里的“SSID”是你的无线网的名称，当然你可以随便修改，但不要设置成汉字。

“PSK”密码就是你的无线密码了。

设置完点击“下一步”。

下一步就是“完成”，然后你就可以打开笔记本电脑搜索刚刚设置的wifi名称连接上网了。

pppoe拨号上网设置。

如何设置路由器的PPPoE拨号在如今的互联网时代，路由器已经成为我们生活中必不可少的一部分。

而对于家庭用户来说，设置路由器的PPPoE拨号是一项基本的技能。

本文将详细介绍如何设置路由器的PPPoE拨号，帮助读者轻松搭建互联网连接。

一、了解PPPoE拨号PPPoE拨号是指通过路由器连接到ISP（互联网服务提供商）网络的方式。

它需要提供账号和密码进行认证，才能正常连接到互联网。

PPPoE拨号通常用于家庭宽带网络连接，因为它支持多台设备同时共享一个宽带连接。

二、准备工作在进行PPPoE拨号设置之前，我们需要做一些准备工作：1. 购买一台适合家庭使用的路由器。

确保你购买的路由器支持PPPoE拨号功能。

2. 获取ISP提供的PPPoE账号和密码。

通常，ISP会在开通宽带服务时提供给用户这些信息。

三、设置路由器根据不同的路由器品牌和型号，设置过程可能会有所不同。

以下是一个通用的设置流程示例：1. 将路由器接入宽带猫（或光猫）：将一端连接到宽带猫（或光猫）的LAN口，另一端插入路由器的WAN口。

2. 开启路由器，并连接至电脑：将电脑的网线插入路由器的LAN 口，确保电脑和路由器连接正常。

3. 登录路由器管理界面：在浏览器中输入路由器的默认IP地址（通常为192.168.1.1或192.168.0.1），按照路由器型号提供的登录凭证进行登录。

4. 寻找“PPPoE”设置选项：在路由器管理界面中，找到“设置”或“网络设置”等选项，进入PPPoE设置界面。

5. 输入PPPoE账号和密码：根据ISP提供的信息，在PPPoE设置界面中输入账号和密码，确保准确无误。

6. 保存并重启路由器：完成账号设置后，保存设置并重启路由器。

等待路由器重新启动。

7. 连接其他设备：在路由器重新启动后，使用无线或有线方式连接其他设备，即可享受互联网服务。

四、附加设置除了基本的PPPoE拨号设置，你还可以根据需要进行一些额外的设置：1. 修改无线网络名称（SSID）和密码：在路由器管理界面中，找到无线网络设置选项，可以根据个人喜好修改名称和密码。

mercury路由器PPPOE服务器配置MERCURY水星始终坚持着“高品质、高稳定、高性价比”的原则，坚持以用户需求为导向，其生产制造生产的路由器设备性价比很高，那么你知道mercury路由器PPPOE服务器配置的方法吗?下面是店铺整理的一些关于mercury路由器PPPOE服务器配置的相关资料，供你参考。

mercury路由器PPPOE服务器配置的方法：PPPOE即PPP over Ethernet，是指在以太网中传输PPP的技术，通过PPPoE可以防范ARP欺骗，同时为客户端统一分配IP以及DNS 等参数，有效避免了静动态IP方式因地址冲突或者参数设置不当导致无法访问外网的问题，还可以结合Radius服务器对客户进行认证、授权以及计费，目前国内ISP多采用PPPoE作为接入认证方式。

TMR900、MR900B内置PPPoE服务器，下面以一个实例来展示MR900B的解决方案和配置过程。

需求介绍某小区100M光纤接入，宽带用户有100家，宽带服务商需要用户通过PPPOE拨号的方式，来拨自己搭建的PPPOE服务器，从而通过自己所接入的光纤线路进行上网。

本文将通过一个实例来展示MR900B的PPPOE服务器配置过程。

小区宽带服务商自己上网所用到的IP地址：192.168.1.10-192.168.1.20。

小区宽带服务商建立的视频服务器IP地址为：192.168.1.8。

网络规划MR900B设置为单WAN口，接入一条100M光纤，核心交换机为SG116，接入层交换机使用S116，小区宽带服务商和小区宽带用户通过接入层交换机连接公网。

设置步骤1、 PPPoE服务器全局设置：系统服务----PPPoE服务器----全局设置，进入“全局设置”标签界面：◆ PPPoE服务器：启用或者禁用PPPOE服务器，这里选择启用。

◆强制PPPoE拨号：启用该功能，只有PPPoE拨号用户以及例外IP(白名单)可以使用网络，如果禁用该功能，则所有用户都可以使用网络。

PPPoE拨号上网实验案例实际需求：PC能够通过拨号实现PC与运营商通信1、AR2为pppoe服务器，使用ppp中chap认证，用户名为user1，密码为Huawei@123，地址池如图提供IP地址2、AR1为pppoe客户端，客户端拨号进行认证，认证通过，获取服务器提供的IP地址信息3、实现PC端与ISP的通信配置实验命令行：R1为客户端：配置访问控制列表，使用Easy-ip允许进行NAT转换acl number 2000rule 5 permit source 10.1.0.0 0.0.0.255创建配置虚拟拨号接口interface Dialer1link-protocol pppppp chap user user1ppp chap password cipher Huawei@123ip address ppp-negotiatedialer user user1dialer bundle 1nat outbound 2000配置启用PPPoE客户端功能interface GigabitEthernet0/0/0pppoe-client dial-bundle-number 1内网为静态配置IP地址interface GigabitEthernet0/0/1ip address 10.1.0.1 255.255.255.0配置一条缺省静态路由协议，能够实现内外网的互通ip route-static 0.0.0.0 0.0.0.0 Dialer1R2：配置PPPoE服务器地址池ip pool aaagateway-list 12.1.1.2network 12.1.1.0 mask 255.255.255.252配置服务器虚拟模板interface Virtual-Template1ppp authentication-mode chapremote address pool aaaip address 12.1.1.2 255.255.255.252配置开启PPPoeE服务器功能interface GigabitEthernet0/0/0pppoe-server bind Virtual-Template 1配置需要验证的用户名和密码aaalocal-user user1 password cipher Huawei@123locla-user user1 service-type ppp所有配置完成后进行测试验证测试1：display ip interface brief dialer 1 进行测试R1接口是否获取到IP地址<R1>display ip interface brief dialer 1*down: administratively down^down: standby(l): loopback(s): spoofingInterface IP Address/Mask Physical Protocol Dialer1 12.1.1.1/32 up up(s)验证测试2：PC1配置好IP地址10.1.0.100，子网掩码255.255.255.0，网关地址10.1.0.1 ping 12.1.1.2能够通信PC>ping 12.1.1.2Ping 12.1.1.2: 32 data bytes, Press Ctrl_C to breakFrom 12.1.1.2: bytes=32 seq=1 ttl=254 time=47 msFrom 12.1.1.2: bytes=32 seq=2 ttl=254 time=31 msFrom 12.1.1.2: bytes=32 seq=3 ttl=254 time=16 msFrom 12.1.1.2: bytes=32 seq=4 ttl=254 time=16 msFrom 12.1.1.2: bytes=32 seq=5 ttl=254 time=16 ms--- 12.1.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 16/25/47 ms实验拓展：现网中内网使用DHCP服务器提供相应的IP地址，实现DHCP与PPPoE的联动，思考让路由器R1实现DHCP服务器的功能命令行如下：<R1>system-view[R1]dhcp enable[R1]ip pool aaa[R1-ip-pool-aaa]network 10.1.0.0 mask 24[R1-ip-pool-aaa]gateway-list 10.1.0.1[R1-ip-pool-aaa]dns-list 192.168.4.6 202.102.152.3[R1-ip-pool-aaa]quit[R1]interface g0/0/1[R1-GigabitEthernet0/0/1]ip address 10.1.0.1 24[R1-GigabitEthernet0/0/1]dhcp select global验证：步骤一、点开PC，选择基础设置--DHCP--应用--命令行--ipconfig能够正常获取到相应的IP地址步骤二PC>ipconfigLink local IPv6 address...........: fe80::5689:98ff:fe31:6ba3 IPv6 address......................: :: / 128IPv6 gateway......................: ::IPv4 address......................: 10.1.0.254Subnet mask.......................: 255.255.255.0 Gateway...........................: 10.1.0.1Physical address..................: 54-89-98-31-6B-A3DNS server........................: 192.168.4.6 202.102.152.3步骤三ping 12.1.1.2能够通信。

路由器上如何设置PPPoE拨号在网络中，PPPoE拨号方式是一种常见的上网方式，而路由器又是家庭网络中一个必不可少的设备。

因此，正确地设置路由器上的PPPoE拨号是确保家庭网络畅通无阻的关键步骤。

本文将针对路由器上如何设置PPPoE拨号进行详细说明，帮助大家正确设置路由器，轻松上网。

1. 登录路由器后台管理系统首先，在浏览器中输入你的路由器IP地址，登录到路由器后台管理系统。

通常路由器的默认IP地址为192.168.1.1或192.168.0.1。

如果你不知道路由器的IP地址，可以在CMD中输入"ipconfig"命令查看当前计算机的IP地址，路由器的IP地址一般为默认网关。

2. 进入PPPoE设置在路由器后台管理系统中寻找“WAN口设置”或“互联网设置”，然后找到“PPPoE”设置，打开此选项卡。

3. 填写PPPoE帐号和密码在PPPoE选项卡中，找到PPPoE帐号和密码设置框，填入你的ISP 提供给你的PPPoE账号和密码。

这些信息可以从ISP提供的描述中获取到。

4. 其他参数设置在PPPoE设置下，可能还有其他参数可供设置，如DNS、MTU等。

如果你不知道如何设置，则建议暂时保持默认设置。

5. 保存设置并测试连接设置完毕后，点击保存或应用更改。

此时路由器将重新启动，进行连接PPPoE操作。

如果连接成功，则路由器状态显示为“已连接”状态，您也可以尝试打开您的浏览器，尝试访问不同的网站，测试网络是否畅通。

总结设置PPPoE拨号方式需要首先登录到路由器管理系统，然后进入到PPPoE设置选项卡，填写帐号和密码等必要信息，并确保其他参数设置正确。

但需要注意的是，不同的路由器品牌和型号，设置方式可能有所不同。

可以通过查看具体的路由器说明文档获取更为详细的指导。

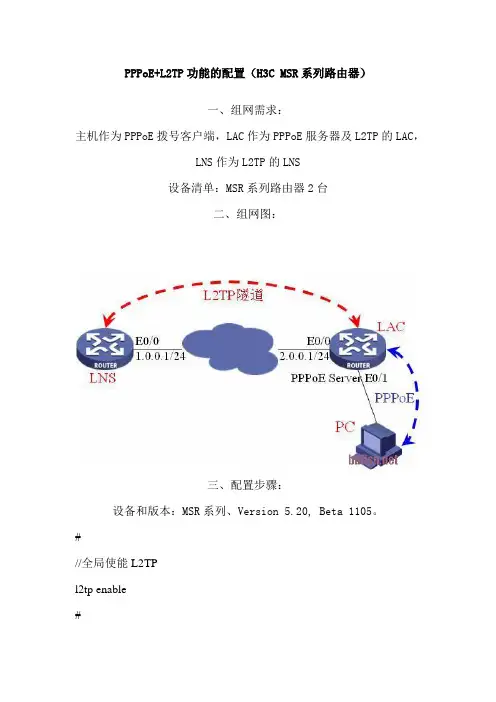

PPPoE+L2TP功能的配置（H3C MSR系列路由器）一、组网需求：主机作为PPPoE拨号客户端，LAC作为PPPoE服务器及L2TP的LAC，LNS作为L2TP的LNS设备清单：MSR系列路由器2台二、组网图：三、配置步骤：设备和版本：MSR系列、Version 5.20, Beta 1105。

#//全局使能L2TPl2tp enable#//配置域及ppp认证方式为本地认证domain authentication ppp localaccess-limit disablestate activeidle-cut disableself-service-url disable#//不带域名的用户、密码及服务类型local-user pcpassword simple pcservice-type ppp#//l2tp组，包括认证用的隧道名、密码l2tp-group 1tunnel password simple h3ctunnel name h3c//指定LNS的地址及发起L2TP隧道连接的域名start l2tp ip 1.0.0.1 domain #interface Ethernet0/0port link-mode routeip address 2.0.0.1 255.255.255.0#interface Ethernet0/1port link-mode route//将PPPoE服务器与虚模板0绑定pppoe-server bind Virtual-Template 0#//配置虚模板0的ppp认证方式和认证域interface Virtual-Template0ppp authentication-mode chap domain LNS配置#//全局使能L2TPl2tp enable#//配置域及ppp认证方式为本地认证domain authentication ppp localaccess-limit disablestate activeidle-cut disableself-service-url disable//配置用于向PC分配地址的地址池1ip pool 1 100.0.0.2 100.0.0.255#//本地用户的用户名、密码及服务类型，不带域名local-user pcpassword simple pcservice-type ppp#//L2TP组1l2tp-group 1//强制LCP重协商mandatory-lcp//接收从来的认证，按照虚模板0处理，并配置远端的隧道名h3callow l2tp virtual-template 0 remote h3c domain //配置隧道认证密码h3ctunnel password simple h3c#interface Ethernet0/0port link-mode routeip address 1.0.0.1 255.255.255.0#//虚模板0interface Virtual-Template0//对域的用户进行ppp的chap认证ppp authentication-mode chap domain //使用的地址池1remote address pool 1//本端的IP地址ip address 100.0.0.1 255.255.255.0四、配置关键点1) LAC和LNS之间首先保证路由可达；2) LAC和LNS都要建立同样的域；3) 本地认证的用户名不需要带域名，而主机PPPoE接入时要配置域名；4) LAC要建立虚模板，用于PPPoE服务器在接口下绑定；5) LNS要建立虚模板，用于接受L2TP连接请求；6) LNS的地址池要在指定的域下面建立；7) LAC和LNS的L2TP隧道认证配置保持一致。

MSR路由器PPPoE配置示例1.2.配置示例图：3.PPPoE-Server配置：<PPPoE-Server>display current-configuration#version 7.1.075, Alpha 7571#sysnamePPPoE-Server#ip pool pppoe 121.48.47.2 121.48.47.6 //为PPPoE 客户端分配IP地址#dhcp enable#interface Virtual-Template1ppp authentication-mode pap domain system //客户端的验证方式remote address pool pppoe //指定为远端（PPPoE客户端）分配IP地址ip address 121.48.47.1 255.255.255.248dns server 8.8.8.8 //为对端分配DNS地址#interface NULL0#interface GigabitEthernet0/0port link-mode routecombo enable copperpppoe-server bind virtual-template 1 //应用到接口并绑定虚拟木模板1#domain systemauthentication ppp local //PPPoE认证方式为本地址认证#local-user pppoe class network //创建用于PPPoE 认证的本地用户password cipher pppoeservice-typeppp#Return4.PPPoE客户端配置：[PPPoE-Client]display current-configuration#version 7.1.075, Alpha 7571#sysnamePPPoE-Client#dialer-group 1 rule ip permit //定义拨号访问组1以及对应的拨号访问控制条件#dhcp enable#dhcp server ip-pool 1 //为内网用户分配IP地址gateway-list 192.168.100.254network 192.168.100.0 mask 255.255.255.0#interface Dialer 1 //配置拨号pppipcpdns admit-anypppipcpdns requestppp pap local-user pppoe password cipher pppoe dialer bundle enable //接口使能共享DDRdialer-group 1 //将Dialer 1接口与拨号访问组1关联dialer timer idle 0 //配置PPPoE Client 工作在永久在线模式（允许链路闲置的时间）dialer timer autodial 60 //配置DDR自动拨号的间隔时间为60秒ip address ppp-negotiate //配置接口从对端获得IP 地址nat outbound 2000 //配置NAT转换（内网用户通过NAT后才能访问公网）#interface GigabitEthernet0/0 //WAN口port link-mode routecombo enable copperpppoe-client dial-bundle-number 1 //配置PPPoE 会话#interface GigabitEthernet0/1 //LAN口port link-mode routecombo enable copperip address 192.168.100.254 255.255.255.0#ip route-static 0.0.0.0 0 Dialer1 //配置默认路由#acl basic 2000 //配置NAT过滤rule 5 permit#return。

掌握目标1、在华为路由器上PPPOE服务器的配置2、在华为路由器上PPPOE客户端的配置（工作上常用）3、配置NAT（上网使用）4、默认路由配置拓扑图1、在华为路由器上PPPOE服务器的配置（1）地址池配置[PPPOE_server]ip pool pppoe[PPPOE_server-ip-pool-pppoe]network123.1.1.0mask24[PPPOE_server-ip-pool-pppoe]dns-list114.114.114.114（2）配置虚拟模板[PPPOE_server]int e0/0/0[PPPOE_server-Ethernet0/0/0]ip address123.1.1.124[PPPOE_server]interface Virtual-Templa1[PPPOE_server-Virtual-Template1]ip address unnumbered interface e0/0/0 [PPPOE_server-Virtual-Template1]remote address pool pppoe说明：这里是调用了出接口的地址，也可以手工配置，另外调用全局定义的地址池（3）接口调用[PPPOE_server]interface e0/0/0[PPPOE_server-Ethernet0/0/0]pppoe-server bind virtual-template1（4）用户名定义[PPPOE_server]aaa[PPPOE_server-aaa]local-user ccieh3c password cipher [PPPOE_server-aaa]local-user ccieh3c service-type ppp2、在华为路由器上PPPOE客户端的配置（工作上常用）客户端的配置在企业的环境中是最常见遇到的，掌握是非常有必要。

（1）定义拨号规则[pppoe-client]dialer-rule[pppoe-client-dialer-rule]dialer-rule1ip permit说明：这里就是定义的拨号规则，允许所有的IPV4流量通过。

华为PPPoE配置实例这是一个华为路由器连接ADSL Modem将局域网接入Internet 的应用案例，在小企业的网络中比较常用，大家可以参考，详细配置步骤如下：1. 组网需求局域网内的计算机通过路由器RouterA访问Internet，路由器A 通过ADSL Modem采用永久在线的方式接入DSLAM。

ADSL帐户的用户名为net1980，密码为123456。

RouterB作为PPPoE Server通过25M atm2/0/0接口连接至DSLAM，提供RADIUS认证、计费功能。

在路由器A上使能PPPoE Client功能，局域网内的主机不用安装PPPoE客户端软件即可访问Internet。

2. 组网图3. 配置步骤(1) 配置RouterA# 配置Dialer接口[Quidway] dialer-rule 1 ip permit[Quidway] interface dialer 1[Quidway-Dialer1] dialer user net1980[Quidway-Dialer1] dialer-group 1[Quidway-Dialer1] dialer bundle 1[Quidway-Dialer1] ip address ppp-negotiate[Quidway-Dialer1] ppp pap local-user huawei password cipher 123456[Quidway-Dialer1] quit# 配置PPPoE会话[Quidway] interface ethernet 2/0/0[Quidway-Ethernet2/0/0] pppoe-client dial-bundle-number 1# 配置局域网接口及缺省路由[Quidway-Ethernet2/0/0] interface ethernet 0/0/0[Quidway-Ethernet0/0/0] ip address 192.168.1.1 255.255.255.0[Quidway-Ethernet0/0/0]quit[Quidway] ip route-static 0.0.0.0 0 dialer 1如果局域网内计算机使用的IP地址为私有地址，就还需要在路由器上配置NAT（Network Address Translation，网络地址转换）。

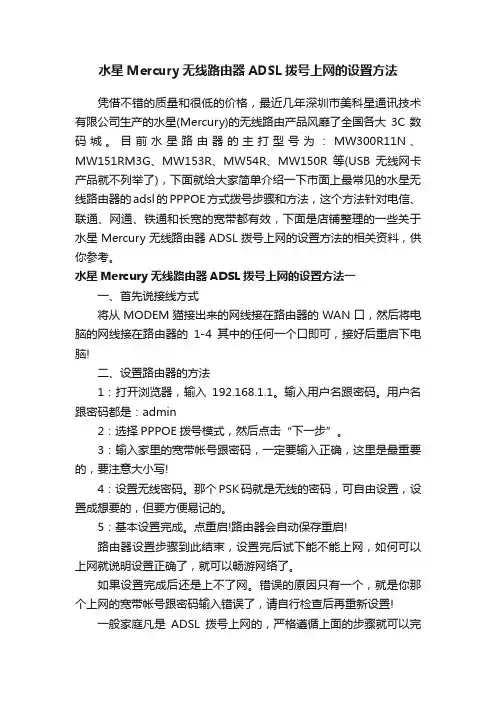

水星Mercury无线路由器ADSL拨号上网的设置方法凭借不错的质量和很低的价格，最近几年深圳市美科星通讯技术有限公司生产的水星(Mercury)的无线路由产品风靡了全国各大3C数码城。

目前水星路由器的主打型号为：MW300R11N、MW151RM3G、MW153R、MW54R、MW150R等(USB无线网卡产品就不列举了)，下面就给大家简单介绍一下市面上最常见的水星无线路由器的adsl的PPPOE方式拨号步骤和方法，这个方法针对电信、联通、网通、铁通和长宽的宽带都有效，下面是店铺整理的一些关于水星Mercury无线路由器ADSL拨号上网的设置方法的相关资料，供你参考。

水星Mercury无线路由器ADSL拨号上网的设置方法一一、首先说接线方式将从MODEM猫接出来的网线接在路由器的WAN口，然后将电脑的网线接在路由器的1-4其中的任何一个口即可，接好后重启下电脑!二、设置路由器的方法1：打开浏览器，输入192.168.1.1。

输入用户名跟密码。

用户名跟密码都是：admin2：选择PPPOE拨号模式，然后点击“下一步”。

3：输入家里的宽带帐号跟密码，一定要输入正确，这里是最重要的，要注意大小写!4：设置无线密码。

那个PSK码就是无线的密码，可自由设置，设置成想要的，但要方便易记的。

5：基本设置完成。

点重启!路由器会自动保存重启!路由器设置步骤到此结束，设置完后试下能不能上网，如何可以上网就说明设置正确了，就可以畅游网络了。

如果设置完成后还是上不了网。

错误的原因只有一个，就是你那个上网的宽带帐号跟密码输入错误了，请自行检查后再重新设置!一般家庭凡是ADSL拨号上网的，严格遵循上面的步骤就可以完成宽带拨号的任务了。

一次设置完成后，只要不复位，每次通电后都是由路由器自动完成拨号上网的任务了，是不是十分的轻松?水星Mercury无线路由器ADSL拨号上网的设置方法二1、首先，将家里的internet网入口网线与路由器的WAN口连接，再用事先准备好的网线将电脑与路由器的LAN口连接(如下图所示)。

路由器PPPOE拨号上网快速设置
步骤一：硬件连接
猫（宽带网线） --- 路由器 --- 电脑，猫（宽带网线）接出来的网线插路由WAN口，再由路由器的LAN口接一根网线插到电脑。

插好网线路由器上对应的端口灯要亮。

步骤二：进入路由器的设置界面
硬件连接好之后，打开浏览器，并在浏览器里输入网址：192.168.1.1
在弹出的用户名和密码框这里输入、
用户名：admin
密码： admin
输入完成之后，点击“确定”，进入路由器的设置界面，如下图：
步骤三：设置路由器
在这里可以进行无线名称、无线密码、联网类型等的设置：
网络名称（SSID）：这里可以修改无线名称，改成您喜欢的无线名称。

密钥：这里可以修改无线密码，改成您熟悉的容易记住的无线密码。

联网类型：如果宽带运营商给你的是账号和密码，如电信、网通、铁通，那么就选择PPPoE(ADSL拨号)这种方式，并且在账号和密码框里输入他们给你的账号和密码。

MAC地址克隆：这里点击自动填入，这样会把你的电脑的MAC地址填进来。

以上设置完成之后，记得点击“保存/应用”这个按钮，路由器会重启，重启完成之后，您就可以上网畅游网络了。

路由器pppoe拨号怎么设置新一代互联网络在高性能、高可扩展性、高可用性和易部署性等方面提出了更高的要求,使得路由器结构越来越复杂，我们需要掌握的相关知识也越来越多，那么你知道路由器pppoe拨号怎么设置吗?下面是店铺整理的一些关于路由器pppoe拨号设置的相关资料，供你参考。

路由器pppoe拨号设置的方法：1、登录设置界面：(1)、旧版TP-Link路由器：在浏览器的地址栏中输入：192.168.1.1并按下回车——>输入默认登录用户名：admin，默认登录密码：admin——>点击“确定”。

(2)、新版TP-Link路由器：在浏览器的地址栏中输入：然后按下回车——>在“设置密码”框后面设置一个登录密码——>在“确认密码”框里再次输入设置的登录密码——>点击“确认”。

2、运行设置向导：进入路由器的设置界面后，点击左侧的“设置向导”——>在右侧界面中点击“下一步”。

运行路由器的设置向导3、选择上网方式：选择“ PPPoE(AD SL虚拟拨号)”——>点击“下一步”。

4、填写宽带帐号和密码：“上网帐号”填写：宽带帐号——>“上网口令”和“确认口令”填写：宽带密码——>点击“下一步”。

路由器上设置PPPoE拨号上网5、无线WiFi设置：设置“SSID”，SSID就是无线WiFi名称，用字母和数字的组合，不能用汉字和特殊字符——>选择“WPA-PSK/WPA2-PSK”——设置“PSK密码”，PSK密码就是无线WiFi 的密码——>点击“下一步”。

6、设置完成：点击“完成”或者“重启”(根据路由器的型号而不同)点击“运行状态”——>查看“WAN口状态”，如果“WAN口状态”显示连接，有IP地址信息，如下图所示，说明设置成功，可以上网了。

路由器pppoe怎么设置路由器pppoe怎么设置如果是电话线到家，首先把路由器的WAN口和Modem的LAN 口连接起来，电脑网卡连接路由器任意一个LAN口；如果是网线到家，就直接把网线接到路由器WAN口。

然后为电脑设置网络参数，指定IP地址，如果电脑不多的话，建议用户手动指定IP地址。

若路由器为默认设置，那么主机网络参数设置为：IP：192.168.1.x掩码：255.255.255.0网关：192.168.1.1DNS：填写当地DNS地址，如不清楚，请咨询当地服务提供商。

（也可将IP地址设置为自动获取，DNS建议您手动指定）ENDWindows 2000/XP参数设置：1右击桌面网上邻居→选择“属性”→在网卡对应的“本地连接”选择“属性”→“常规”→“Internet协议（TCP/IP）”，查看其“属性”：2若路由器为默认设置，那么主机网络参数设置为：IP：192.168.1.x（2-254）掩码：255.255.255.0 网关：192.168.1.1 DNS：填写当地DNS地址，如不清楚，请咨询当地服务提供商。

3（也可将IP地址设置为自动获取，DNS建议手动指定）ENDPPPoE拨号：1在浏览器中输入路由器LAN口的IP地址，在弹出的框中正确填写路由器的管理用户名和密码后进入管理页面。

若路由器为默认设置，则其管理地址为：192.168.1.1；用户名与密码均为：admin2在左边框中选择“网络参数”→“WAN口设置”，然后在右边框中的.“WAN口连接类型”选择“PPPoE”。

“上网账号”和“上网口令”中填入宽带账户的用户名和密码。

当输入完上网口令保存后，密码框里的口令长度与您输入的实际位数可能不符，不必担心，这是路由器内置的密码保护机制，只要您确认所填写的密码是正确的即可，路由器已经保存了设置。

连接模式的选择：“按需连接”建议计时上网用户选择，在有访问数据的时候路由器会自动拨号连接，若无数据，则会在所设定的时间内自动断开网络连接。

MSR系列路由器拨号接口上配置IPSec功能的配置关键词：MSR;PPP;PAP;PPPoE;Client;Server;Dialer;IPSec;IKE
一、组网需求：
PPPoE Client和PPPoE Server通过PPPoE建立拨号关系，双方在拨号接口和虚模板上配置IPSec策略，使两边的私有数据得以加密传送
设备清单：MSR系列路由器2台
二、组网图：
三、配置步骤：
设备和版本：MSR系列、Version 5.20, Release 1509
四、配置关键点：
1) PPPoE Client和PPPoE Server可以参见《MSR系列路由器PPPoE Client功能的配置》，PAP认证可以参见PPP认证典型配置；
2) 当PPPoE Server没有为PPP认证用户指定认证域时，地址池配置在全局视图下;
3) IKE发起方PPPoE Client必须指定接收方PPPoE Server的地址；
4) IKE接收方PPPoE Server可以指定对方所属的地址范围；
5) IPSec的配置除了IKE Peer配置部分可以参考《MSR系列路由器IPSec + IKE 功能的配置》；
6) 发起方和接收方IPSec策略分别绑定在Dialer0和Virtual-Template0下；
7) 双方通过配置静态路由将内网流量引入到Dialer0和Virtual-Template0。

H3C--MSR20-10 PPPOE拨号上网<H3C>system-view进入系统视图[H3C]dialer-rule 1 ip permit创建dialer-rule 1[H3C]acl number 2000创建访问控制列表[H3C-acl-basic-2000]rule 0 permit source 192.168.36.0 0.0.0.255配置允许nat转换的网段[H3C-acl-basic-2000]rule 1 deny[H3C-acl-basic-2000]quit[H3C]interface Vlan-interface 1进入到lan口[H3C-Vlan-interface1]Ip address 192.168.36.254 255.255.255.0配置lan口地址[H3C-Vlan-interface1]quit[H3C]interface Dialer1进入dialer口[H3C-Dialer1]ppp chap user digua Adsl拔号的用户名，由运营商提供[H3C-Dialer1]ppp chap password simple 123456Adsl拔号的密码，由运营商提供[H3C-Dialer1]ppp pap local-user digua password simple123456Adsl拔号的用户名和密码，由运营商提供[H3C-Dialer1]tcp mss 1024Tcp的最大分片单元[H3C-Dialer1]ip address ppp-negotiate IP地址通过PPP协商获取[H3C-Dialer1]dialer user digua[H3C-Dialer1]dialer-group 1引用dialer-rule 1[H3C-Dialer1]dialer bundle 1[H3C-Dialer1]nat outbound 2000[H3C-Dialer1]quit[H3C]interface Ethernet 0/0进入virtual-ethernet接口（线接在这里，E0/0加入VLAN 1）[H3C-Ethernet0/0]pppoe-client dial-bundle-number 1[H3C-Ethernet0/0]quit[H3C]ip route-static 0.0.0.0 0.0.0.0 Dialer 1 preference 60配置dialer 1作为默认路由出口[H3C]quit<H3C>save保存配置。

MSR系列路由器轮询拨号功能配置
关键字：MSR;DCC;轮询;拨号
一、组网需求
两台MSR路由器通过PSTN互连，在路由器上配置轮循DCC，使能够通过modem 拨号互相连接到对端。

二、组网图
设备清单：MSR路由器2台
三、配置步骤
适用设备和版本：MSR系列、Version 5.20, Beta 1105后所有版本。

四、配置关键点
1、一定要配置拨号访问控制列表；
2、上面例子仅列出使用dialer口实现拨号的配置而不是直接在物理口上
配置，是因为采用dialer口有更多的好处。

一旦拨号的物理口特别多，比如12am接口等，每个物理口都要配置，非常麻烦。

强烈推荐使用dialer
口配置，无论是起初的配置还是后期的维护都会方便很多；
3、若要同时能够呼入呼出，则需要在相应的用户接口视图下配置modem
both。
