小型太阳能发电系统的设计与实现随着环保概念的普及和绿色能源的需求增加，太阳能作为一种安全、环保的新型能源被越来越广泛地应用于生产和生活中。
在日常生活中，小型太阳能发电系统可以为我们的电子设备提供绿色能源，为生活带来便利。
本文将从设计思路、电池选型和电路设计等方面进行探讨，帮助读者更好地了解小型太阳能发电系统的设计与实现。
一、设计思路小型太阳能发电系统，主要包括太阳能电池板、控制器和电池三个部分。
太阳能电池板用于收集太阳能，将其转化为直流电能；控制器则负责将直流电能转化为储存电能的交流电，并实现防止过充、过放和过载等功能；而电池则用于储存电能，便于我们随时使用。
因此，实现一个小型太阳能发电系统的基本思路为：选用适用的太阳能电池板和电池，并合理的设计控制器电路，确保发电系统具有较好的稳定性和持久性，同时要尽可能减少成本开销。
二、电池选型电池作为小型太阳能发电系统的存储媒介，直接关系着系统的能量储存和输出能力。
在电池选型过程中，我们需要考虑电池的容量、输出电压、充电电压和寿命等因素。
目前，主流的电池有铅酸电池、锂离子电池和镍氢电池。
其中，锂离子电池是近年来最常用的电池之一，由于其高能量密度、长寿命周期和轻量化等优点，因此逐渐成为最优选项。
三、电路设计在小型太阳能发电系统中，电路设计是保证系统正常运行的关键，其设计思路主要是将电池储存的一定电能转化为适用于电子设备的交流电能。
整个电路分为两个主要部分，分别为逆变器和控制器。
逆变器的功能是将直流电转换为交流电。
在逆变器的选型中，需要考虑太阳能电池板输出的电压和电流，以便在逆变器的支持范围内匹配输出。
同时，还需要考虑逆变器的效率和负载能力等因素，以确保逆变器能提供稳定可靠的交流电。
控制器的功能是防止电池的过充和过放，并保护电路中的其他元件。
在控制器设计中，需要考虑电池的充电状态和环境温度等因素，以便正确地维护和管理电池，以及防止系统失效。
四、小结小型太阳能发电系统的设计与实现涉及多个方面，包括设计思路、电池选型和电路设计等。
最简单的太阳能控制开关电路可能包括一个光敏传感器、一个继电器以及一个太阳能电池板。
光敏传感器用于检测光线强度，当光线强度达到一定值时，光敏传感器的输出会改变，从而触发继电器开关。
太阳能电池板则负责为整个电路提供电力。
当光线强度达到设定值时，光敏传感器输出变化，从而触发继电器开关，太阳能电池板开始工作。
这个简单的太阳能控制开关电路可以用来控制任何需要电源的设备，如LED灯等。
请注意，这只是一个非常基础的电路，实际应用中可能需要更复杂的电路设计以适应不同的需求。
同时，涉及到电子电路和电力设备时，一定要注意安全，一定要在专业人士的指导下进行操作。
本科毕业设计（论文）题目小型太阳能光伏发电系统控制器的设计学院物理与电子工程学院年级2011专业光伏技术与产业班级学号学生姓名校内导师职称校外导师职称论文提交日期2015-5-10常熟理工学院本科毕业设计(论文)诚信承诺书本人郑重声明：所呈交的本科毕业设计(论文)，是本人在导师的指导下，独立进行研究工作所取得的成果。
除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
本人签名：日期：常熟理工学院本科毕业设计(论文)使用授权说明本人完全了解常熟理工学院有关收集、保留和使用毕业设计(论文)的规定，即：本科生在校期间进行毕业设计(论文)工作的知识产权单位属常熟理工学院。
学校有权保留并向国家有关部门或机构送交论文的复印件和电子版，允许毕业设计(论文)被查阅和借阅；学校可以将毕业设计(论文)的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存、汇编毕业设计（论文），并且本人电子文档和纸质论文的内容相一致。
保密的毕业设计(论文)在解密后遵守此规定。
本人签名：日期：导师签名：日期：小型太阳能光伏发电系统控制器的设计摘要目前，光伏发电已受到广大人民的追捧，很多国家建立了光伏发电站。
在新能源领域中，小型独立光伏发电系统以其简单，灵活等特点占有重要的地位，光伏发电控制器作为独立光伏发电系统的核心部件，对其研究具有重要意义。
本文基于单片机STC89C52设计了控制系统，控制太阳能电池板对蓄电池的充电。
控制系统硬件设计包括单片机STC89C52最小电路，充放电电路、光耦驱动电路，A/D转换电路和电压显示电路的设计。
本文设计的单片机STC89C52最小电路主要包括时钟电路，复位电路，工作状态显示电路和蜂鸣器报警电路。
控制系统软件设计包括确定整体系统布局，设计系统各个程序流程图以及按照自顶向下的层次完成对各个程序模块的设计。

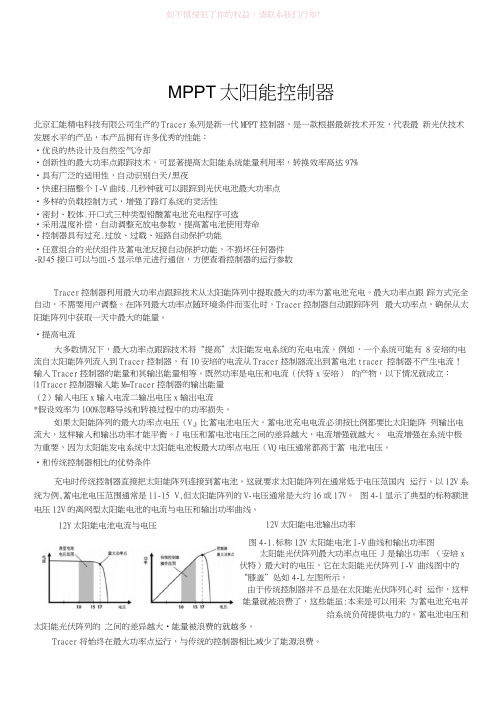

MPPT太阳能控制器北京汇能精电科技有限公司生产的Tracer系列是新一代MPPT控制器，是一款根据最新技术开发，代表最新光伏技术发展水平的产品，本产品拥有许多优秀的性能：•优良的热设计及自然空气冷却•创新性的最大功率点跟踪技术，可显著提髙太阳能系统能量利用率，转换效率髙达97%•具有广泛的适用性，自动识别白天/黑夜•快速扫描整个I-V曲线.几秒钟就可以跟踪到光伏电池最大功率点•多样的负载控制方式，增强了路灯系统的灵活性•密封、胶体.开口式三种类型铅酸蓄电池充电程序可选•采用温度补偿，自动调整充放电参数，提髙蓄电池使用寿命•控制器具有过充.过放、过载、短路自动保护功能•任意组合的光伏组件及蓄电池反接自动保护功能，不损坏任何器件-RJ45接口可以与皿-5显示单元进行通信，方便查看控制器的运行参数Tracer控制器利用最大功率点跟踪技术从太阳能阵列中提取最大的功率为蓄电池充电。
最大功率点跟踪方式完全自动，不需要用户调整。
在阵列最大功率点随环境条件而变化时，Tracer控制器自动跟踪阵列最大功率点，确保从太阳能阵列中获取一天中最大的能量。
•提高电流大多数情况下，最大功率点跟踪技术将“提高”太阳能发电系统的充电电流。
例如，一个系统可能有 8安培的电流自太阳能阵列流入到Tracer控制器，有10安培的电流从Tracer控制器流出到蓄电池tracer 控制器不产生电流！输入Tracer控制器的能量和其输出能量相等。
既然功率是电压和电流（伏特x安培）的产物，以下情况就成立：⑴Tracer控制器输入能M=Tracer控制器的输岀能量（2）输入电压x输入电流二输出电压x输出电流*假设效率为100%忽略导线和转换过程中的功率损失。
如果太阳能阵列的最大功率点电压（V』比蓄电池电压大，蓄电池充电电流必须按比例都要比太阳能阵列输岀电流大，这样输入和输出功率才能平衡。
J电压和蓄电池电压之间的差异越大，电流增强就越大。
电流增强在系统中极为重要，因为太阳能发电系统中太阳能电池板最大功率点电压（VQ电压通常都高于蓄电池电压。
小型屋顶太阳能发电系统的设计摘要：本文介绍了一种小型屋顶太阳能发电系统的设计方案。
该系统由太阳能电池板、逆变器、电池组、控制器等组成。
文章介绍了太阳能电池板，电池的选择和配置以及逆变器和控制器的选用。
最后，本文对系统进行了性能测试，证明其可行性和可靠性。
关键词：太阳能发电，电池板，逆变器，电池组，控制器1.引言随着能源需求的不断增长和环保意识的提高，太阳能发电逐渐成为了一种重要的可再生能源，其对环境的影响极小。
因此，太阳能发电已成为可持续发展的焦点之一。
为了减少人们对传统能源的依赖，本文研究了一种小型屋顶太阳能发电系统的设计方案，旨在为个人或家庭提供可靠、经济的能源解决方案。
2.太阳能电池板太阳能电池板是系统的核心部件，它能将太阳能转换为电能。
本文选择了多晶硅太阳能电池板，它具有高效、稳定的特点，并且在大多数天气条件下都能发挥良好的效果。
在选择太阳能电池板时，我们需要考虑其的功率和质量。
为了确保系统的正常运行，我们使用的电池板功率应大于系统所需的平均功率。
此外，正确的太阳能电池板安装方式也非常重要，应考虑天影、建筑物物品的遮挡、太阳能电池板角度等问题。
3.电池组电池组负责存储从太阳能电池板中收集的能量，以便在天气恶劣或夜间等阴暗时段使用。
本文选择了铅酸电池作为电池组，因为它们具有成本低、使用寿命长等优点。
此外，为了确保电池组能够正常工作，在电池组容量的选择方面应谨慎，以满足系统的需要。
4.逆变器逆变器负责将太阳能电池板和电池组发出的直流电转换成交流电，以便供应给室内电器设备。
本文选择了纯正弦波逆变器，因为它们能提供高质量的电力效率，并且具有更长的使用寿命。
同样，为了确保逆变器的性能，应根据系统所需的功率和负载选择适当的逆变器。
5.控制器控制器负责监控系统的电压、电流、电池容量等参数，并根据系统工作状态进行调整。
本文选择的控制器能监控系统的各种参数，并能根据天气情况和负载需求自动调整太阳能电池板和电池组的工作状态，以减少系统能耗和维护成本。
太阳能热水器控制电路设计一、系统设计1.设计原理太阳能热水器自动控制电路采用AT89S52单片机作为控制关键，外围加蜂鸣器控制电路、数码显示电路、水位检测电路、电机控制电路、按键电路、温度检测电路等。
数码管实时切换显示目前温度与目前液位，当液位过高时，蜂鸣器报警，并且电机反转模拟排水过程；当液位过低时，蜂鸣器报警，并且电机正转模拟进水过程。
本系统设计简朴，成本低，性能优良，具有一定旳稳定性和实用性。
三、硬件电路设计1.基本原理框图图一：原理框图（1）太阳能热水器控制装置重要构成由CPU、显示电路、按键电路、蜂鸣器电路、电机电路、液位检测电路、温度检测电路、电源电路构成，如图一。
（2）太阳能热水器控制装置旳工作原理接通电源后，显示目前水位，水位被分为16个点。
并且显示目前温度。
液位显示与温度旳显示切换进行。
当水位显示低于或等于1时，蜂鸣器报警，并且电机正转，表达进水；当水位显示高于或等于15时，蜂鸣器报警，并且电机反转，表达排水。
液位检测运用CD40512.各部分电路原理（1）最小系统最小系统电路如图二所示。
图二：最小系统（2）显示电路采用LED数码管显示，该方案具有实现轻易、发光亮度大、驱动电路简朴等长处，其可靠性也优于LCD旳显示。
由6个数码管和6个74LS164构成，采用串行静态显示旳措施。
将数码管旳8个输入端与74LS164旳输出端Q0~Q7相连。
P1.0和74LS164旳CLK 连接，作为时钟；P1.4接74LS164旳A 端，作为显示数据旳输入端。
显示电路如图三所示。
C31104VCCC33104VCCC32104VCCC34104VCCC35104VCC图三：显示电路不过使用74LS164串显会出现消隐旳问题。
为了消除消隐，那么就必须在硬件上与软件上结合来消除消隐旳问题。
消隐电路如图四所示。
软件上，在传数据时，先传一种高电平，直到数据传完再传送一种低电平即可。
图四：消隐电路（3）按键电路键按下后，进行温度及液位检测旳切换，也可不使用。
简易太阳能控制器的制作方法制作简易太阳能控制器可以通过以下步骤进行：
1. 收集材料，你需要准备一个太阳能电池板、一个充电控制器、一个12V直流电池、一根电线、一个电池盒和一个开关。
2. 连接太阳能电池板，首先，将太阳能电池板的正负极分别连
接到充电控制器的对应端子上。
确保连接牢固，避免接触不良。
3. 连接充电控制器和电池，将充电控制器的输出端连接到12V
直流电池的正负极上。
同样地，确保连接牢固，避免接触不良。
4. 安装开关，将开关安装在电路中，用于控制电池和负载的连
接和断开。
这可以帮助你手动控制太阳能电池板对电池的充电。
5. 安装电池盒，将12V直流电池放入电池盒中，并将电池盒与
充电控制器连接。
6. 测试，确保所有连接都牢固可靠后，进行一次系统的测试，
检查太阳能电池板是否能够正常充电电池，并且电池能够为负载供
电。
以上就是制作简易太阳能控制器的基本步骤。
当然，这只是一个简单的DIY版本，如果需要更复杂的控制功能，可能需要使用专业的太阳能控制器设备。
希望这些信息能帮到你。
太阳能热水器的通用控制器研制武汉工程大学 刘增华 李伟 2.1 系统的工作原理太阳能热水器辅助控制系统结构如图 1 所示。
在太阳能热水器的储水箱内增加一个电加 器，采用 220V 市电加热，由辅助控制系统的继电器控制通断电，用来在温度达不到要求的 时候进行辅助加热来保证热水温度。
水位、水温探测器从保温储水箱顶部安装在水箱中，通 过电缆线接入用户室内控制器。
流量控制阀用通过步进电机来精确控制冷水即自来水的流 量，来保证热水与冷水混合后的温度达到用户的要求。
当水位不足报警时，通过电磁阀启动 上水，上水的过程中，不允许淋浴，且放水电磁阀关闭。
当需要淋浴时，放水电磁阀打开， 通过自动控制冷水电磁阀的开度来保证冷水与热水混合后的温度与用户设定值基本一致 （水 温保持在设定温度的 2°C 范围内），淋浴过程中，系统禁止上水和辅助加热。
当淋浴完后 按下”淋浴完键”，系统停止放水并且电机要复位。
系统的总体结构图如下。
液位传感器 温度传感器 热水器储水箱 电加热器 上水 电磁阀三通 放水 电磁阀自来水 电动节流截至阀 三通 三通 温度传感器阀 门 淋浴器2.2 控制系统与电路结构组成控制系统采用 FPGA 内部构建 Core8051 单片机来控制水温水位等，其内部接线图如图 2 所示。
整个系统采用 Fusion StartKit 开发平台，嵌入 8051 内核为核心，对水温、水位等参 数进行智能检测和显示，读取电磁阀的状态，经键盘操作和单片机内部运算比较，控制相应 得执行机构进行通、断电及报警提示，其控制系统组成如图 3。
Core8051 的 P0 口作液晶的数据口，P2.0-P2.2 为液晶的使能控制口，P2.3-P2.5 分别接 步进电机驱动器 CP-,u/d-， FREE-, CP 为脉冲信号输入端； U/D 为电机正、 反转控制端； FREE 为电机脱机控制端， 通过不断的对淋浴水温进行智能检测和显示， 经单片机内部运算与设定温度进行比较，控制输入步进电机的脉冲信号及正反转状态，来调节流量控制阀的开度，从 而来保证喷头水温与用户设定水温的相一致。
小功率简易型太阳能控制器设计黄海宏(合肥工业大学 安徽合肥 230009)摘 要:近年来再生能源技术广受重视,而太阳能发电由于有先进的电力电子技术辅助,使之已成为极具潜力的再生能源之一。
介绍了太阳能电池的基本原理和伏安特性,提供了一套小功率简易太阳能控制器的电路。
该电路将太阳能电池阵列与蓄电池直接耦合,采用低功耗的单片机P87L PC767作为控制回路的核心,实时测量蓄电池的端电压,通过脉宽调制控制太阳能电池阵列的充电电压,并通过功率管控制蓄电池与负载的通断,实现对蓄电池的放电保护。
关键词:太阳能电池阵列;太阳能控制器;蓄电池;P87L PC767中图分类号:T K51 文献标识码:B 文章编号:1004373X (2006)0208803Design of Small Pow er Simple Solar E nergy ControllerHUAN G Haihong(Hefei University of Technology ,Hefei ,230009,China )Abstract :The renewable energy technologies have gained increasing attentions recently ,because of the progress of advanced power e 2lectronic technologies ,solar energy has became one of the effective renewable energy sources 1This paper introduces solar energy cell ′s basic principle and VI character ,provides a set of circuit of small power simple solar energy controller 1This circuit gets direct coupling be 2tween solar energy cell array and storage battery ,adopts low power consume single chip microcomputer P87L PC767as core in control cir 2cuit 1The MCU measures voltage of starage battery in realtime ,controls charge voltage of solar energy cell array through PWM tech 2nique ,and controls switch on and switch off of load by power device ,realizes discharge protection of storage battery 1Keywords :solar energy cell array ;soalr energy controller ;storage battery ;P87L PC767收稿日期:200510311 引 言步入21世纪,随着工业生产的发展,世界能源问题越来越紧迫。
能源问题位居世界十大焦点问题之首。
据估计,我国的常规能源将在百年之内全部耗尽,开发和利用太阳能等新能源成为一项非常重要而紧迫的任务。
光伏发电具有传输方便的特点,在通用性、可存储性等方面具有光热利用和光化学转换利用无法替代的优势。
且太阳能电池的原料硅的储量十分丰富、太阳电池转换效率的不断提高、生产成本的不断下降,使光伏电池用于偏远无电地区的中小功率离网用户成为可能。
我国西部地区地广人稀,大部分地区远离大电网,用电人口也较为分散,能源问题成为制约这些地区发展的关键问题。
为远离大电网的家庭用户提供恒定电压和频率电力的成本很大,典型的做法是使用安装成本较低但运行成本很高的柴油发电机组,这种做法效率低而且维持费用较高,也会带来噪声和大气污染。
采用太阳能户用系统能很好地解决上述问题。
2 太阳能电池的基本原理及其伏安特性当物体受到光照时,物体内的电荷分布状态发生变化会产生电动势和电流,这种现象称为光生伏打效应。
该效应在液体和固体物质中都会发生。
但只有在固体中,尤其是在半导体中,才会有较高的转换效率。
太阳能电池是一种利用光生伏打效应把光能转换为电能的器件,当太阳光照射到半导体P N 结时,就会在PN 结两边产生电压,使PN 结短路,就会产生电流。
太阳能电池受光的照射便产生电流,这个电流随着光的强度的加大而增大,当接受的光的强度一定时,就可以将太阳能电池作为恒流源。
太阳能电池的等效电路如图1所示。
图1 太阳能电池等效电路对于太阳能电池方阵而言,应按照用户的要求和负载的用电量及技术条件确定太阳能电池组件的串并联数。
串88元器件与应用黄海宏:小功率简易型太阳能控制器设计联数由太阳能电池方阵的工作电压决定,应考虑蓄电池的均浮充电压,线路损耗以及温度变化对太阳能电池的影响。
蓄电池的容量决定其最大充电电流,该数值再结合负载电流,可决定太阳能电池并联数。
太阳能电池的输出特性如图2所示,太阳能电池的输出伏安特性曲线是进行系统分析的最重要的技术数据之一。
从图中可以看出,太阳能电池的伏安特性具有强烈的非线性。
图2 太阳能电池输出特性在光伏系统中,负载的匹配特性决定了系统的工作特性和太阳电池的有效利用率。
要想在太阳电池供电系统中得到最大功率,必须跟踪日照强度和环境温度条件,不断改变其负载阻抗的大小,从而达到阵列与负载的最佳匹配,以提高系统的效率。
常用的控制方式有CV T (恒定电压跟踪)和MPPT (最大功率点跟踪)。
3 简易太阳能控制器图3为简易太阳能控制器电路结构图,蓄电池和太阳能电池阵列直接耦合,当白天有阳光时,太阳能电池阵列向蓄电池充电,控制电路测量蓄电池端电压,通过调整DC/DC 中功率管的占空比,使得太阳能电池阵列的输出电压高于铅酸蓄电池的端电压,同时蓄电池通过负载放电。
当夜晚或阴天阳光不足时,蓄电池放电,保证负载不停电。
在充电过程中,蓄电池两端电压V b 从高到低或从低到高地不断变化,其伏安特性可表示为:V =V b +IR bV 为蓄电池的电动势;R b 为蓄电池的内阻,通常R b 的值很小,可忽略不计,则蓄电池模型可处理为:V =V b =常数图3 简易太阳能控制器电路结构若设定蓄电池在充放电过程中其端电压V b 的最大值和最小值分别为V max 和V min ,则在蓄电池工作期间,其端电压应在V max 和V min 之间变化。
蓄电池的输入特性如图4曲线(a ),太阳电池特性曲线如图4中曲线(b )。
图4中,蓄电池的输入特性曲线接近太阳电池方阵的最大功率线,两者本质上具有良好的匹配特性。
因此,在小型的户用系统中要合理选择太阳电池的串并联数,使阵列在最大功率点附近的运行电压近似于蓄电池的端电压,就可以获得蓄电池和太阳电池方阵之间的电压最佳匹配,从而省去MPPT 和CV T 控制器,降低系统成本,提高系统的可靠性,有利于小型户用系统的推广应用[1]。
图4 太阳能电池阵列和蓄电池直接耦合图本文讨论的是小功率简易型太阳能控制器,电路原理图如图5所示。
图中V in+和V in-连接太阳能电池阵列的输出,V out +和V out -连接直流负载,VB 和GND 连接铅酸蓄电池的正负两端。
图5 小功率简易型太阳能控制器电路图受体积和成本的限制,该控制电路的电源直接通过铅酸蓄电池端电压变换得来,该电路中通过L M317三端可调稳压器变换出单片机的电源电压,控制电路与主回路共地。
在铅酸蓄电池放电时,从保护蓄电池的角度出发,当蓄电池电压低于一定数值时,要切断蓄电池和负载的回路,避免电池放空,损坏蓄电池。
当太阳能电池阵列重新供电,铅酸蓄电池端电池恢复到一定数值时,重新接通负载回路,因此控制回路要一直保持在工作状态。
需要指出的是,当控制电路切断负载回路后,控制回路仍然要消耗蓄电池能量,因此控制回路要尽量减少电子元件以降低功98《现代电子技术》2006年第2期总第217期 电子元器件耗。
出于此目的,该电路采用Phlips 公司的单片机P87L PC767作为CPU 。
该单片机是20引脚封装的单片机,基本结构与51系列兼容,适合与许多要求高密度、低成本的场合。
其内含4kB 的O TP 程序存储器和128B 的RAM ,并且内置2个精确模拟量比较器和4路8位A/D 转换器。
尤其是其工作在100k Hz ～4M Hz ,与电源电压为313V 时,其功耗仅为01044～117mA ,非常适合蓄电池供电的系统[2]。
电路中V T1和V T2的连接方式可解决MOSFET 的驱动共地问题。
当太阳能电池阵列输出电压低于蓄电池充电电压上限时,V T1始终截止,太阳能电池直接对蓄电池充电;当太阳能电池阵列输出电压高于蓄电池充电电压上限时,则单片机输出调制波,控制V T1适时导通,保证蓄电池充电电压在允许范围之内。
正常情况下,单片机通过驱动电路使V T2导通,接通负载回路;在蓄电池端电压低于一定数值时,V T2截止,断开负载回路;等蓄电池电压恢复到蓄电池浮充电压时V T2重新接通负载。
电路中单片机的主要功能就是测量蓄电池端电压,进而控制V T1和V T2的导通状况,保证电路的稳定运行。
由于P87L PC767自带8位AD ,单片机又与主回路共地,因此采用直接电阻分压测量即可,即电路图中的VAD 。
图中的VCP 与P87L PC767内部参考电压1128V 进行比较,当充电电压过高时,在比较器中断程序中使V T1导通,将蓄电池与太阳能电池阵列隔离,避免电池过充。
4 结 语本文提供了一套简易太阳能控制器电路,已成功应用于12V ,5A 系统,其成本低廉且性能稳定,具备广泛推广的价值。
参 考 文 献[1]叶雷霖,高衡初1光伏户用电源系统的研究与设计[J ]1能源研究与利用,2000(1):19221[2]周航慈,周立功,朱,等1Phlip s 51L PC 系列单片机原理及应用设计[M ]1北京:北京航空航天大学出版社,20011作者简介 黄海宏 1973年出生,工学硕士,合肥工业大学电气与自动化工程学院教师。
主要从事电力电子和自动控制等方面的研究。
