下载文档原格式

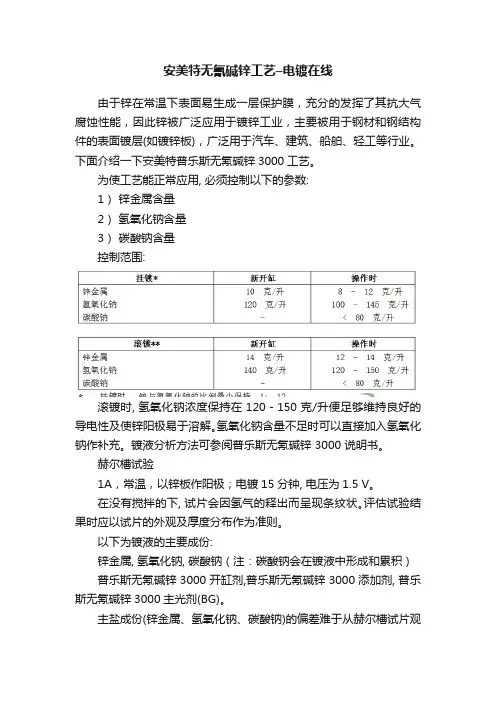

安美特无氰碱锌工艺–电镀在线由于锌在常温下表面易生成一层保护膜，充分的发挥了其抗大气腐蚀性能，因此锌被广泛应用于镀锌工业，主要被用于钢材和钢结构件的表面镀层(如镀锌板)，广泛用于汽车、建筑、船舶、轻工等行业。
下面介绍一下安美特普乐斯无氰碱锌3000工艺。
为使工艺能正常应用, 必须控制以下的参数:1）锌金属含量2）氢氧化钠含量3）碳酸钠含量控制范围:滚镀时, 氢氧化钠浓度保持在 120 - 150 克/升便足够维持良好的导电性及使锌阳极易于溶解｡氢氧化钠含量不足时可以直接加入氢氧化钠作补充。
镀液分析方法可参阅普乐斯无氰碱锌 3000 说明书｡赫尔槽试验1A，常温，以锌板作阳极；电镀15分钟, 电压为1.5 V｡在没有搅拌的下, 试片会因氢气的释出而呈现条纹状｡评估试验结果时应以试片的外观及厚度分布作为准则｡以下为镀液的主要成份:锌金属, 氢氧化钠, 碳酸钠（注：碳酸钠会在镀液中形成和累积）普乐斯无氰碱锌 3000 开缸剂,普乐斯无氰碱锌 3000 添加剂, 普乐斯无氰碱锌3000主光剂(BG)。
主盐成份(锌金属、氢氧化钠、碳酸钠)的偏差难于从赫尔槽试片观察到, 所以必须定期分析并调整至正常范围｡厚度分布普乐斯无氰碱锌 3000 的挂镀镀液组份为:1）12.5 克/升氧化锌 (相当于10 克/升锌金属)2）120 克/升氢氧化钠3）1.5 毫升/升普乐斯无氰碱锌 3000主光剂4）4 毫升/升普乐斯无氰碱锌 3000 添加剂5）3 毫升/升普乐斯无氰碱锌 3000 开缸剂试片经阴极及阳极电解除油、清洗、酸活化后, 放入赫尔槽, 以锌板作为阳极, 在常温下以1 A电镀15分钟(不搅拌)。
若用铁板做阳极, 可能不易观察到试片烧焦, 而在此试验中, 烧焦的程度能反映镀液不同的状态。
试片镀后水洗, 并以0.3 % 的硝酸出光10秒, 清洗后再以压缩空气吹干｡在A和 B点 (如下图示) 以 XRF进行厚度测试, A 和 B点的位置可用赫尔槽试片模板直接圈出, 在每个圈内4 个不同的地方测量厚度｡各组份的影响1. 普乐斯无氰碱锌 3000 开缸剂普乐斯无氰碱锌 3000 开缸剂是一种基础光亮剂, 可令镀层均匀, 结晶细致, 同时能调整厚度分布, 只在新配液和有需要时加入, 不需要作日常补充｡当开缸剂的浓度升高, 均镀能力会增加, 同时电流效率会下降｡当缺少开缸剂时, 高电流密度区会烧焦或镀层疏松｡1.1 缺少普乐斯无氰碱锌 3000 开缸剂普乐斯无氰碱锌 3000 开缸剂是基础光亮剂, 缺少时会令镀层不光亮, 一般情况下, 若光亮度下降时应在添加普乐斯无氰碱锌 3000 光亮剂前, 添加普乐斯无氰碱锌 3000 开缸剂｡缺少普乐斯无氰碱锌 3000 开缸剂时, 高电流密度区会烧焦, 均镀能力下降, 可以做赫尔槽试片测试厚度分布后再决定补充量｡若开缸剂的浓度小于 1/10 开缸量时, 会使镀层变得疏松、粗糙, 赫尔槽试片的中至高电流密度区呈现条纹状, 锌镀层粗糙 (请参阅图 2a 和 2b)｡1.2 过量添加普乐斯无氰碱锌 3000 开缸剂镀液能容忍过量2 - 3 倍的开缸剂, 此时, 镀液仍具良好的均镀能力, 镀层光亮与基材结合力良好, 但沉积速度及电流效率会下降, 因此, 必须经常检测工作参数是否在正常范围内, 以使镀液保持在最佳状态｡赫尔槽试验请参阅图 2c｡故障修正普乐斯无氰碱锌 3000开缸剂能用赫尔槽试验确定添加量, 若在没有搅拌的情况下试片镀层疏松和粗糙, 建议添加4 毫升/升的开缸剂。
高速硬铬电镀工艺特点：工作在非常高的阴极效率减边缘积聚工作在高电流密度好公差杂质的优点：高铬沉积速率减后需要磨板需要减少电镀时间易于操作和维护高效镀铬溶液众所周知，镀铬的电流效率在电镀中是最低的，一般只有13％左右，因此如何提高电流效率一直是电镀工作者追求的目标。
提高电流效率就意味着节省用电，从而可降低生产成本。
高效镀铬多是在镀铬溶液中引入卤族元素和一些有机添加剂来达到的。
随着对镀铬添加剂研究工作的逐渐深入，原先电镀工作者认为有机添加剂加到镀铬溶液中去是不适宜的。
这是因为铬酸是强氧化性的酸，浓度和温度又如此之高，有机添加剂在这样强氧化性介质中是难以存在的，也就是很快就会氧化变得乌有；但实践结果大不一样：某些有机化合物在这样强氧化性的铬酸溶液中能长期存在，并显得非常稳定，从而使镀铬工艺改革进入到一种"山穷水尽疑无路，柳暗花明又一村"的新境界!如瑞士专利CH673845A5，叙述了一种混合有机酸组成的添加剂，此添加剂含丙酸、乳酸、戊酸、丹宁酸、新戊基乙二醇、苯磺酸、8一羟基喹啉、对苯二酚、4一甲苯基磺酰胺和六氟磺酸等，加入量为l5g／L左右，镀液温度在63℃、阴极电流密度在150A／dm2的条件下，电镀时间25min，镀层厚度达到75μm，即每分钟可沉积3μm，镀层硬度为HVl350，并有宽广的电流密度范围。
这种镀液的阴极电流效率可达28％～48％，但问题是这种镀液是含氟的，对铅阳极和低电流密度区的镀件有腐蚀作用。
也有将低碳链的烷基磺酸及其盐类作为镀铬的添加剂，研究所用的镀液和工艺条件为：铬酐200～300g／L 硫酸2～3g／L硼酸l～l0g／L 低碳烷基磺酸l～5g／L镀液温度55～65℃，允许使用的电流密度在20～80A／dm2的。
在此条件下，所得到的镀铬层外观平滑光亮，显微硬度大于HVll00。
根据所使用的烷基磺酸盐分子中硫与碳的原子数之比不同，镀液的阴极电流效率也不一样。
镀铬溶液三价铬含量高怎样处理镀铬三价铬升高很多电镀厂都遇到过而且是件很头疼的问题，一般三价铬升高只能通过大阳极小阴极电解处理，阳极表面积是阴极表面积的20-30倍，按阳极面积每平方分米2-3安培给电流电解，电解前检查每根阳极必须都导电，最好化验一下药液中硫酸含量，若硫酸含量高电解前最好把硫酸降至正常再电解，硫酸过高会严重影响电解效果，导致三价铬很难降低。
这是目前降低三价铬唯一办法。
不要相信那些所谓的三价铬处理剂，都是骗人的。
三价铬降低后应及时找到导致三价铬升高的原因，避免以后再升高。
一般三价铬升高有以下几个原因：1、阳极面积过小。
阳极面积应是阴极面积的2-3倍。
2、药液中金属杂质含量过高。
3、阳极氧化导致部分阳极不导电。
如果还有其他镀铬问题可百度搜索丰拓科技我们可以帮您解决.用双氧水降低镀铬槽中三价铬的含量陈俊黄仁钦【摘要】：正在镀铬过程中,由于阴阳极面积比例变化不定或其它还原性杂质的影响,常会发生三价铬含量升高的现象。
一般的处理办法是根据化验结果,增大阳极面积,进行电解处理。
这不仅消耗电能,而且处理时间较长,镀液损失也大。
我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量的三价铬,反应迅速,效果显著。
当出现电解液深镀能力下降;工件电流密度大的部位稍有光亮,而电流密度小的部位镀层灰暗难以抛亮;槽电压上升,开大电流仍无烧焦现象,以及阴积附近镀液翻动【关键词】：三价铬双氧水电解液电流密度镀铬处理办法电解处理还原性杂质效果显著面积比例【正文快照】：在镀铬过程中,由于阴阳极面积比例变化不定或其它还原性杂质的影响,常会发生三价铬含量升高的现象。
一般的处理办法是根据化验结果,增大阳极面积,进行电解处理。
这不仅消耗电能,而且处理时间较长,镀液损失也大。
我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处理发布日期：2009-08-26 浏览次数：398 关注：加关注核心提示：电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处理电镀三价铬是目前比较实用的代替六价铬的电镀工艺，镀液主要有硫酸盐和氯化物体系的镀液。

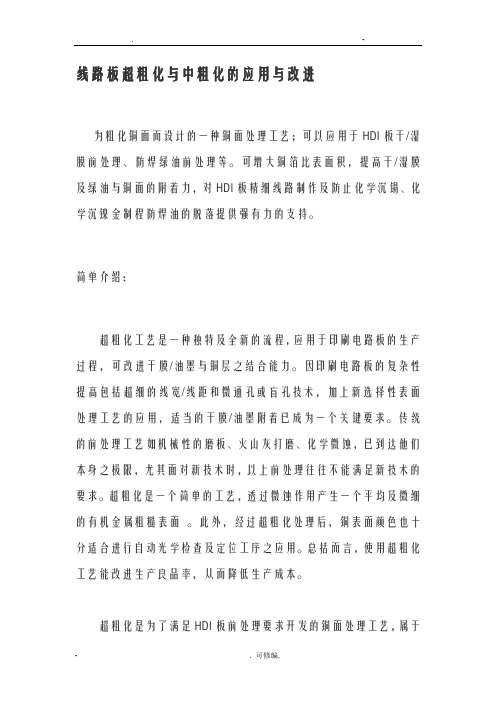

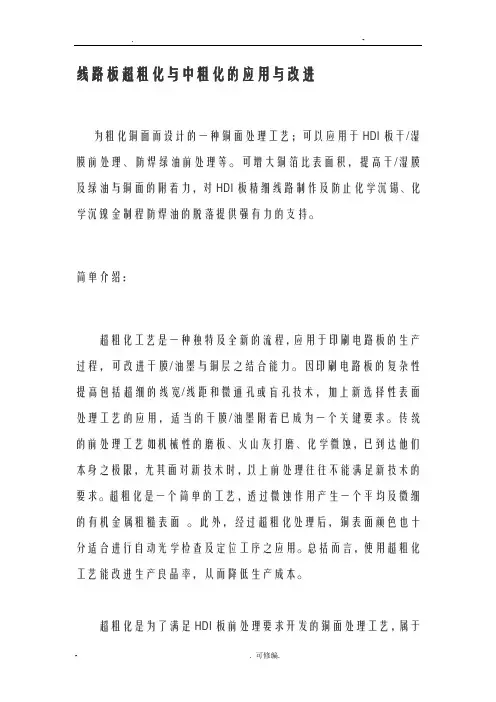

线路板超粗化与中粗化的应用与改进为粗化铜面而设计的一种铜面处理工艺；可以应用于HDI板干/湿膜前处理、防焊绿油前处理等。
可增大铜箔比表面积，提高干/湿膜及绿油与铜面的附着力，对HDI板精细线路制作及防止化学沉锡、化学沉镍金制程防焊油的脱落提供强有力的支持。
简单介绍：超粗化工艺是一种独特及全新的流程，应用于印刷电路板的生产过程，可改进干膜/油墨与铜层之结合能力。
因印刷电路板的复杂性提高包括超细的线宽/线距和微通孔或盲孔技术，加上新选择性表面处理工艺的应用，适当的干膜/油墨附着已成为一个关键要求。
传统的前处理工艺如机械性的磨板、火山灰打磨、化学微蚀，已到达他们本身之极限，尤其面对新技术时，以上前处理往往不能满足新技术的要求。
超粗化是一个简单的工艺，透过微蚀作用产生一个平均及微细的有机金属粗糙表面。
此外，经过超粗化处理后，铜表面颜色也十分适合进行自动光学检查及定位工序之应用。
总括而言，使用超粗化工艺能改进生产良品率，从而降低生产成本。
超粗化是为了满足HDI板前处理要求开发的铜面处理工艺，属于硫酸-双氧水微蚀体系，特别适合超细线路图形转移前处理。
可以应用于内、外层干膜前处理、绿油前处理等前处理。
产品特点：粗化铜面的粗糙度大于0.3um，槽液对氯离子容忍度达15PPMλ提供均匀一致的粗糙度和表面状态λ提高绿油、干膜等与铜面的粘结力λ微蚀速率随温度和双氧水的不同而可λ中粗化：含双氧水的超粗化，市场上习惯叫中粗化双氧水超粗化微蚀剂。
微蚀后能得到均匀的微粗糙铜面，且无氧化点，并能增强防焊绿油、内层湿墨、外层干膜与板的结合力，使得良率得以提高，广泛被应用于内层前处理、PTH微蚀、防焊、喷锡、OSP、化银前处理等。
得到均匀的蜂窝微观粗糙面Ra值达到0.35-0.45um。
1、微蚀后能得到均匀的微粗糙铜面；2、对环境没有污染，废水处理简单；3、硫酸双氧水稳定剂铜盐溶解度比过硫酸盐（SPS）更显突出，可到45g/L；4、具有良好、稳定的微蚀速率，而且对细线路没有损伤；5、现场操作简单，槽液易于分析管控；6、微蚀之后板面不会氧化，可长时间存放。
一般将单独使用硫酸为催化剂的镀铬液称为第一代镀铬液，同时加入二种或两种以上无机阴离子的镀铬液称为第二代镀铬液，这些无机阴离子主要为氟化物、溴化物、碘化物等。
其中加入氟化物可以提高电流效率、覆盖及分散能力，但含氟化物的镀液在低电流区对工件腐蚀比较严重，目前比较先进的镀硬铬工艺都不含氟化物。
1 简介Mark Perakh在含100～1 600 g/L铬酸的镀铬液中加入0.3%～15.0%(wt)的氯化物或碘化物，可以使镀液阴极电流效率达50%～70%，但镀层灰暗无光，而且内应力较大。
镀铬的阴极过程相当复杂，1949年F.ogbum奥格本和A.Brenner布伦纳等人用放射性同位素Cr51进行研究，证实了铬酸盐溶液中电沉积是由六价铬直接还原为金属铬的。
但是，六价铬是通过怎样的过程还原的？是如何向阴极表面传输的？为什么CrO3/H2SO4偏离100/1,镀液的电流效率和沉积速度都会下降？等等问题至今都未提出满意的电沉积理论。
对于镀铬及添加剂的作用机理的研究相对较少，添加剂在镀液中以何种方式分解或参与阴极反应也都不了解。
镀铬溶液中的六价铬以CrO4 2-,Co2O7 2-，Cr3O10 2-，Cr4O13 2-等阴离子形式存在在时，阴极对它们有很强的排斥作用，使它们很难接近荷负电的阴极表面而发生电还原反应。
因此，可能存在一个化学转化步骤。
曹经倩认为能发生反应Cr2O7 2- + 2H2SO4- = 2CrO3（OSO3 ）2- + H2O王先友则认为Cr6+能与H2SO4反应生成Cr（VI）-H2SO4的配合物，实现了Cr6+往电极表面的传输，1979年，美国科学家 J.P.Hoare霍尔提出了HSO4-与三铬酸分子的一端借助氢键封闭一端，裸露另一端的“单端屏蔽学说”。
但是，氢键能很小，容易断裂，依靠氢键形成的配合物是不稳定的。
以上这些理论有一个共同点，就是H2SO4与Cr（VI)生成了某种“配合物”，硫酸起配合剂的作用。
液压活塞杆无裂纹镀铬工艺技术解析传统的硬铬高硬度，在微观层面显示出的图案的裂缝学名微裂纹。
这些裂纹的大小，宽度和密度，由于浴中化学成分的差异和所使用的电镀参数变化。
在某些情况下，可能是有害的，这些裂缝。
安美特在90年代镀铬添加剂可以产生微裂纹400条。
腐蚀发生服务条件时，令存款基板是积极的环境。
作为通道的气氛，以获得对基体金属的裂缝。
事实上，腐蚀细胞形成在这些裂缝的底部，从而加速腐蚀。
这是常见的这些腐蚀的细胞以形成两个附近的裂缝，这实际上削弱了存款。
由此产生剥落的涂层附着力差，有时被误认为它实际上是一个腐蚀与自然裂纹结构相关的问题。
理想的情况下，，铬存款将有一个坚硬，无裂纹结构最接近基板和传统的微裂纹结构之上，以协助润滑。
早期尝试创建铬存款是免费的裂缝集中在传统浴化学;存款颜色暗淡，镀铬液必须温度大于70°而且很软。
无裂纹存款，因此，不能很好地适合于高磨损应用。
而且浪费能源。
Dw-032能够获得明亮和硬铬镀层，微裂纹2000条，在宏观讲实现镀铬无裂纹。
工艺优势：●板微裂纹，无裂纹和多相存款在同一水箱的能力。
●镀层厚度可达0.100“每边是可能的。
●硬度70 RC具有出色的亮度和耐磨性。
●耐腐蚀750小时的盐雾镀层厚度小于0.002“存款。
●极低的存款压力和高沉积率。
●优异的附着力，多相位存款无边界线。
●电流效率可达35%这种独特的工艺提供在同一水箱和同浴温度能否取得以下硬铬存款。
100％无裂纹100％微裂纹的多相位多相存款可以任意组合的无裂纹或微裂纹。
通常，多相存款，有一个无裂纹的碱和微裂纹的表面。
操作参数：执行保密协议后提供详细的工艺操作数据。
然而，以下列出将要使用的基本的工艺条件。
镀液材料最佳铬酸200-350G/L硫酸2-3DW-032催化剂1-3％（体积）。
DW-032镀铬添加剂10-20ml/l三价铬1-6g/l金属污染物<5.0克/升氯化物<20 PPM整流器：该工艺采用特殊的浴化学和操作条件配合一个开关电源整流器。
环保三价铬电镀铬配方工艺PM Cr-07（周生电镀导师）PM Cr-07电镀工艺是一种环保型电镀铬工艺，具有以下特点：1.环保产品，不含六价铬，简化废水处理过程。
2.色泽均匀美观，均镀能力佳、覆盖能力好。
3.镀液不含有机溶剂和螯合剂，对硫酸根和氯离了的容忍性佳。
4.采用专用石墨阳极，可提高质量，降低成本。
5.对电镀电源要求低，电镀过程中的断电影响极小。
6.符合RoHS的环保标准，色泽接近六价铬颜色。
周生电镀导师之（@q）：（3）（8）（0）（6）（8）（5）（5）（0）（9）电镀导师之[（微）（Xin）]：（1）（3）（6）（5）（7）（2）（0）（1）（4）（7）（0）●配方平台不断发展完善我们的配方平台包含的成熟量产商业种类多，已有AN美特、乐思、罗哈、麦德美、国内知名公等量产成熟的药水配方。
镀铬方面有安美特、麦德美等知名公司配方。
我们的配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。
●配方说明目前市场上有很多类似抄袭的，或者是买过部分配方后再次转卖的，他们有时候会改动数据，而且不会有后期的改进和升级。
他们甚至建立Q群或者微@信群推广配方，我们没有建立任何群。
一切建&群的都是假冒。
（本*公*告*长*期*有*效）。
有些号称配方公开的公司，其实公开的是代号配方，靠高价卖代号原料赚取高额利润，希望买配方的用户不要被此类广*告忽悠。
三价铬电镀PAGE 1 OF 5二镀液的配制与维护1.在准备好的三价铬镀槽中安装三价铬专用石墨阳极，并做好清洁；2.注入约50%工作容积的纯水于已做好清洁的镀槽中，启动空气搅拌，加热至约70℃；3.在空气搅拌下，以少量多次的方式加入计算量的PM Cr-07开缸剂，溶解过程中控制温度在35℃左右；4.加纯水至85%工作容积，继续空气搅拌16-24小时，保证PM Cr-07开缸剂完全溶解；5.在强空气搅拌下，缓慢加入计算量的PM Cr-07稳定剂，避免在添加过程中出现局部高浓度；6.控制镀液温度在30℃左右，加入计算量的PM Cr-07湿润剂；7.在空气搅拌下，加入15ml/L氨水，搅拌8小时，测试并调整镀液PH至2.8；8.在空气搅拌下，加入计算量的PM Cr-07络合剂，9.以纯水调整至工作液面；10.在工作温度下，以2-3A/dm2阴极电流密度通电24小时后试镀。
高耐磨高耐腐蚀镀硬铬技术烟台电镀技术研究所2014.3.8目录镀硬铬工艺操作规程。
1 镀硬铬过程中的工艺维护.。
5 代替双层镀铬的高耐蚀镀铬添加剂.。
8超硬耐磨耐腐蚀纳米复合电镀镀铬工艺.。
9不同类型工件储油缸，减震杆，活塞环电镀硬铬的研究.。
15 不含氟镀铬抑雾剂dw-026.。
18DW-032高效镀硬铬添加剂使用指南.。
19dw013镀铬液三价铬处理剂.。
27微裂纹硬铬层的获得?.。
29 油缸轴高耐蚀性镀硬铬工艺.。
30 液压活塞杆高耐蚀镀硬铬工艺操作规程.。
31液压活塞杆镀铬新工艺的研究和开发应用.。
33 液压缸活塞杆高耐蚀镀铬添加剂dw-032.。
34液压缸活塞杆镀铬.。
3538提高活塞杆镀硬铬电镀质量的方法 .。
39 连铸结晶器铜管内腔镀硬铬技术解析.。
42 结晶器铜管高效镀铬添加剂dw-032.。
44 解析液压活塞杆镀铬层的厚度和硬度匹配关系.。
45连铸结晶器铜管内腔镀硬铬新工艺与技术.。
46结晶器铜管镀硬铬故障详解.。
47结晶器铜管镀铬液铁，铜杂质的影响和去除?.。
48结晶器铜管镀铬阳极种类及形状对镀层及通钢量的影响.。
50 结晶器铜管电镀用钛铱钽阳极产品.。
51结晶器铜管镀铬添加剂试验总结.。
52结晶器铜管镀铬的工艺特点.。
53结晶器铜管电镀用钛铱钽阳极产品.。
54 减震器杆镀铬阳极形状及布置.。
55 活塞杆镀铬耐蚀性电镀工艺.。
58 活塞杆电镀无裂纹硬铬层的获得.。
59高速镀硬铬典型工艺流程.。
60高速电镀硬铬镀铬添加剂dw-032.。
62高耐磨结晶器铜管电镀工艺参数的管理.。
63镀硬铬过程中的工艺维护.。
64冷轧工作辊硬镀铬技术研究.。
67国内外液压缸活塞杆镀层的选择依据.。
78 液压缸筒镀铬技术条件.。
84 工程用铬电镀层.。
88镀硬铬工艺操作规程一、工艺介绍镀硬铬是在各种基体表面镀一层较厚的铬镀层，它的厚度一般在20μm以上，利用铬的特性提高零件的硬度、耐磨、耐温和耐蚀等性能。

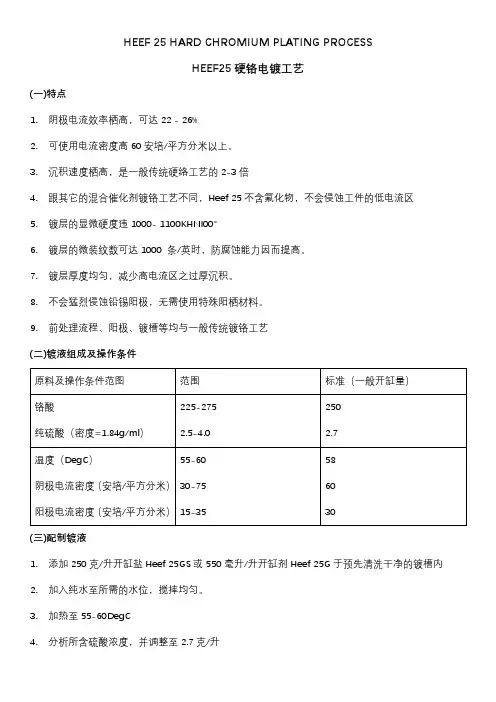

HEEF 25 HARD CHROMIUM PLATING PROCESSHEEF25硬铬电镀工艺(一)特点1.阴极电流效率栖高，可达22 - 26%2.可使用电流密度高60安培/平方分米以上。
3.沉积速度栖高，是一般传统硬络工艺的2-3倍4.跟其它的混合催化剂镀铬工艺不同，Heef 25不含氟化物，不会侵蚀工件的低电流区5.镀层的显微硬度违1000- 1100KHNI00°6.镀层的微装纹数可达1000 条/英时，防腐蚀能力因而提高。
7.镀层厚度均匀，减少高电流区之过厚沉积。
8.不会猛烈侵蚀铅锡阳极，无需使用特殊阳栖材料。
9.前处理流程、阳极、镀槽等均与一般传统镀铬工艺(二)镀液组成及操作条件(三)配制镀液1.添加250克/升开缸盐Heef 25GS或550毫升/升开缸剂Heef 25G于预先清洗干净的镀槽内2.加入纯水至所需的水位，搅摔均匀。
3.加热至55-60DegC4.分析所含硫酸浓度，并调整至2.7克/升5.加入适量的铬防雾剂，如Fumetrol 140或Fumetrol 140E。
6.电解4-6小时，使镀液达平衡状态后，便可开始试镀(四)设备渡槽：纲铁衬上合适的聚气乙烯塑料，或喷上氧乙烯树脂(Koroseal)。
铅衬的镀槽不适宜探用。
槽逢应有抽氧设备2.整流器：整流器应能提供足够安培数，及9-15 伏之直流电，波纹率(ripple)应少于5%。
3.阳极：建议探用铅锡合金阳极(93%铅，7%锡)，其他的铅锡或铅锑隔栖亦可能通用.辅助及象形隔极亦应探用铅锡或铅锑合金4. 加热/冷却：镀槽应设有足够的加热及冷却设备↑热交换器和冷却蛇管可用钛、聚四氟乙烯(Telfon)或其他碳氧化合物加热和冷却管附近的镀液应经常流动，以使温度能均匀分布.镀液温度最好能有自勤控制仪朱调节5. 循环揽拌：良好的镀液循环可使镀液中化学成份和温度分怖均匀。
循环过波泵的材料宜探用不锈钢或通当的耐络酸塑料↑(五)添加刺的作用和补充开缸盐Heef 25GS/开缸剂Heef25G：通常只用于新配镀液，或作补充带出损耗。
黑铬配方与工艺流程英文回答：Black Chrome Plating.Black chrome plating, also known as black chromium plating or black hard chrome plating, is a decorative and protective coating used on metal surfaces. It is created by adding a black dye to a standard chromium plating bath and can be applied to various metals like steel, aluminum, and brass.Process Flowchart for Black Chrome Plating.1. Surface Preparation:The metal surface is cleaned, degreased, and etched to remove impurities and enhance adhesion.2. Copper Plating:A thin layer of copper is electroplated onto the metal surface to provide a smooth and uniform base for the black chrome plating.3. Nickel Plating:A layer of nickel is then electroplated over the copper to increase the hardness and corrosion resistance.4. Black Chrome Plating:The black chrome solution is prepared by adding a black dye to a standard chromium plating bath. The metal surface is submerged in this solution and subjected to an electrical current, causing the black chrome to deposit onto the surface.5. Post-Treatment:After plating, the black chrome coating is rinsed and sealed to protect it from wear and corrosion.Benefits of Black Chrome Plating.Corrosion resistance: Black chrome provides excellent corrosion resistance, making it suitable for harsh environments.Wear resistance: It has high hardness and wear resistance, making it a durable coating for mechanical components.Decorative appeal: The black finish offers a sleek and aesthetically pleasing appearance.Improved functionality: Black chrome can enhance the performance of components by reducing friction and improving heat dissipation.Applications of Black Chrome Plating.Black chrome plating finds applications in various industries, including:Automotive: Exterior trim, wheels, suspension components.Firearms: Barrels, slides, triggers.Aerospace: Hydraulic components, turbine blades.Medical: Surgical instruments, dental implants.Consumer products: Watches, jewelry, bathroom fixtures.Environmental Considerations.It's important to note that black chrome plating contains hexavalent chromium, a hazardous substance. Proper disposal and handling measures must be taken to ensure environmental safety.中文回答：黑色镀铬工艺。
