继电保护安全措施卡的应用（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

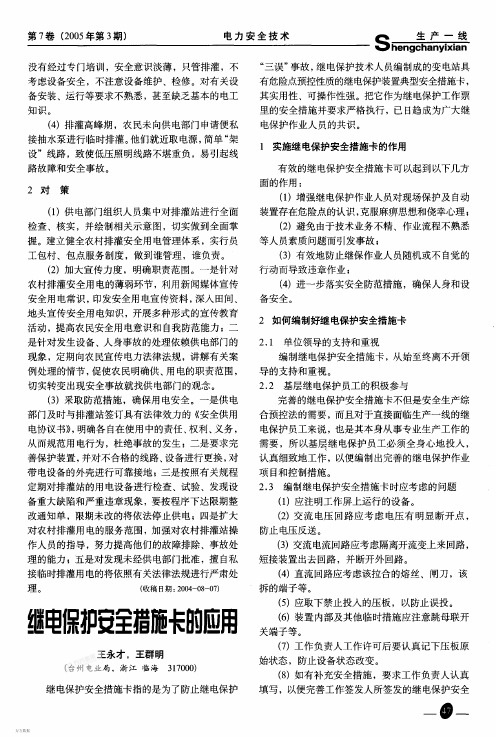

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!继电保护安全措施卡的应用作者：王永才，王群明(台州电业局，浙江临海 317000)继电保护安全措施卡指的是为了防止继电保护“三误”事故，继电保护技术人员编制成的变电站具有危险点预控性质的继电保护装置典型安全措施卡，其实用性、可操作性强。

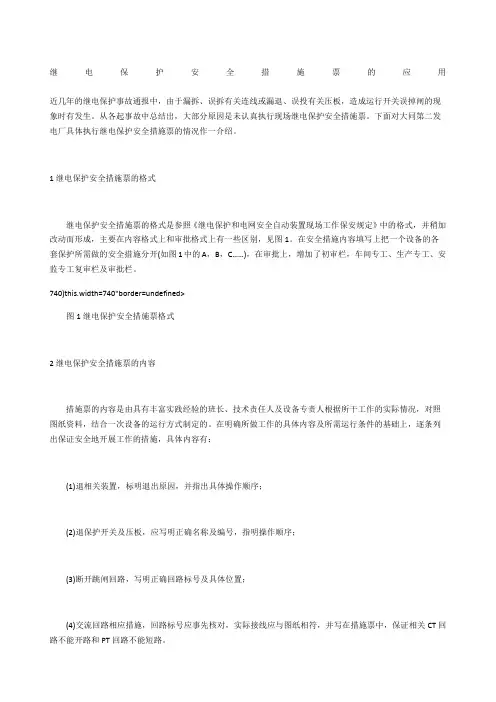

继电保护安全措施票的应用近几年的继电保护事故通报中，由于漏拆、误拆有关连线或漏退、误投有关压板，造成运行开关误掉闸的现象时有发生。
从各起事故中总结出，大部分原因是未认真执行现场继电保护安全措施票。
下面对大同第二发电厂具体执行继电保护安全措施票的情况作一介绍。
1继电保护安全措施票的格式继电保护安全措施票的格式是参照《继电保护和电网安全自动装置现场工作保安规定》中的格式，并稍加改动而形成，主要在内容格式上和审批格式上有一些区别，见图1。
在安全措施内容填写上把一个设备的各套保护所需做的安全措施分开(如图1中的A，B，C……)，在审批上，增加了初审栏，车间专工、生产专工、安监专工复审栏及审批栏。
740)this.width=740"border=undefined>图1继电保护安全措施票格式2继电保护安全措施票的内容措施票的内容是由具有丰富实践经验的班长、技术责任人及设备专责人根据所干工作的实际情况，对照图纸资料，结合一次设备的运行方式制定的。
在明确所做工作的具体内容及所需运行条件的基础上，逐条列出保证安全地开展工作的措施，具体内容有：(1)退相关装置，标明退出原因，并指出具体操作顺序；(2)退保护开关及压板，应写明正确名称及编号，指明操作顺序；(3)断开跳闸回路，写明正确回路标号及具体位置；(4)交流回路相应措施，回路标号应事先核对，实际接线应与图纸相符，并写在措施票中，保证相关CT回路不能开路和PT回路不能短路。
3继电保护安全措施票的技术审批在继电保护安全措施票的审核中，制订了各级审批程序。
由设备专责人负责填写，班长初审，车间专工、生产专工、安监专工复审，总工程师或主管继电保护的副总工程师批准，最后由车间主任(或副主任)签发。
这样一个逐级审批，层层把关的管理机制，如发现措施票中有不清楚或错误的地方，在审核过程中就能加以改正。
4继电保护安全措施票的执行与恢复在工作前做安全措施时，认真对照已审批过的安全措施票逐条执行，并在执行栏打勾，工作结束后，恢复系统时，逐条在“恢复”栏打勾，如在执行过程中有与实际不相符的，经核实后，在措施票上进行修改。
一、总则为了规范继电保护工作，确保电力系统安全稳定运行，提高工作效率，防止人身伤害和设备损坏，特制定本制度。
二、适用范围本制度适用于公司所有从事继电保护工作的相关人员，包括继电保护装置的安装、调试、检修、试验、运行维护等工作。
三、工作票的编制与审批1. 工作票的编制- 继电保护工作票应由具备相应资质的继电保护技术人员编制。
- 工作票应包括工作地点、工作内容、安全措施、工作负责人、工作班成员、工作许可人、工作结束时间等信息。
- 工作票应一式两份，一份由工作负责人保存，一份由工作许可人保存。
2. 工作票的审批- 工作票经编制人签字后，需提交给工作许可人审批。
- 工作许可人应审查工作票内容是否符合安全规定，工作措施是否到位，必要时可要求补充或修改。
- 审批通过后，工作许可人在工作票上签字并注明审批时间。
四、工作票的实施1. 工作许可- 工作许可人应在工作票上填写许可时间，并通知工作负责人。
- 工作负责人应确认工作票内容无误，并组织工作班成员进行安全交底。
2. 工作班成员- 工作班成员应熟悉工作内容、安全措施和注意事项。
- 工作班成员应穿戴好个人防护用品，严格按照操作规程进行工作。
3. 工作过程中的监督- 工作负责人应全程监督工作过程，确保工作安全、顺利进行。
- 如发现安全隐患，应立即停止工作，并及时报告工作许可人。
4. 工作结束- 工作结束后，工作负责人应检查现场，确认设备状态正常。
- 工作负责人在工作票上填写工作结束时间，并签名确认。
五、工作票的存档与销毁1. 存档- 工作票应按照时间顺序进行编号，并妥善保管。
- 工作票保存期限为一年，保存期满后，需经相关部门审核后销毁。
2. 销毁- 销毁工作票前，需进行核对，确保无遗漏。
- 销毁工作票应采用焚毁或其他安全方式。
六、工作票的监督检查1. 定期检查- 公司定期对继电保护工作票进行抽查，检查工作票的编制、审批、实施和存档情况。
- 发现问题，应及时纠正，并对相关责任人进行考核。

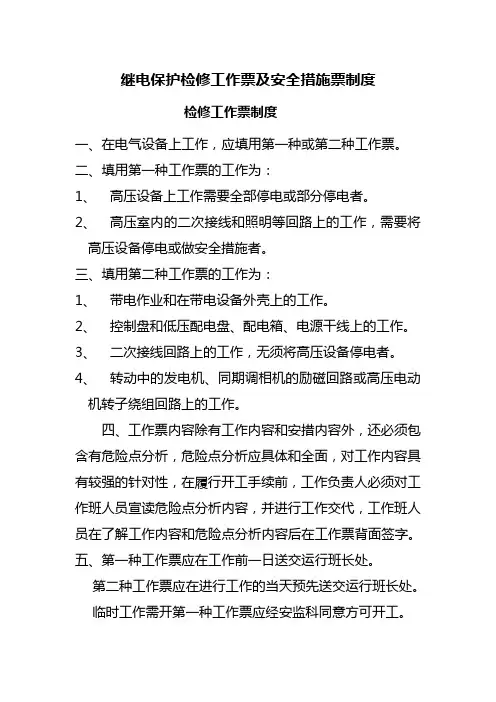

继电保护检修工作票及安全措施票制度检修工作票制度一、在电气设备上工作，应填用第一种或第二种工作票。
二、填用第一种工作票的工作为：1、高压设备上工作需要全部停电或部分停电者。
2、高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者。
三、填用第二种工作票的工作为：1、带电作业和在带电设备外壳上的工作。
2、控制盘和低压配电盘、配电箱、电源干线上的工作。
3、二次接线回路上的工作，无须将高压设备停电者。
4、转动中的发电机、同期调相机的励磁回路或高压电动机转子绕组回路上的工作。
四、工作票内容除有工作内容和安措内容外，还必须包含有危险点分析，危险点分析应具体和全面，对工作内容具有较强的针对性，在履行开工手续前，工作负责人必须对工作班人员宣读危险点分析内容，并进行工作交代，工作班人员在了解工作内容和危险点分析内容后在工作票背面签字。
五、第一种工作票应在工作前一日送交运行班长处。
第二种工作票应在进行工作的当天预先送交运行班长处。
临时工作需开第一种工作票应经安监科同意方可开工。
夜间工作需开事故抢修票，经当值值长同意后方可开工。
六、第一、二种工作票的有效时间以批准的检修期限为限。
第一种工作票至预定时间，若工作尚未完成，应由工作负责人办理延期手续，需要变更工作负责人时，应由工作票签发人将变动情况记录在记录本上。
事故抢修票检修期限应以当天下午下班后至第二天早8点前为限。
七、工作负责人应在开工前认真检查安措是否合适，在工作现场应随身携带工作票，工作结束后立即销票，并在记录本上认真填写检修交代。
安全措施票制度为了保证继电保护工作中的安全，防止发生“三误”事故，规范继电保护及自动装置检验工作程序，对一些重要的设备，特别是复杂保护或有联跳回路的保护装置必须执行继电保护安全措施票制度。
1．继电保护安全措施票应填写工作现场作业条件、安全措施内容、技术参数等。
2．继电保护安全措施票必须有签发人、工作负责人、执行人、监护人签字方能生效。
继电保护工作典型安全措施票的制定和应用继电保护工作中安全措施是确保人身安全和工作质量的重要环节，通常，在现场开工后由工作负责人负责填写安全措施票，然后由班长或技术人员审核后现场执行。
当现场任务繁重、时间特别紧的情况下，保护安全措施票的填写和审核可能出现考虑不周或发生遗漏的情况。
另外，工作负责人自身的业务能力和工作状态对安全措施质量的影响也很大，同种性质的安全措施不同的工作负责人做法可能会有很大差异。
为了提高安全措施质量，规范继电保护安全措施票的格式和填写，力求在安全措施操作中人为因素对安全造成的隐患降至最低，巢湖供电公司制定了继电保护工作典型安全措施票。
下面对具体执行情况作一介绍：1 典型安全措施票的类型及格式继电保护典型安全措施票按工作性质划分可分为：保护装置全（部）检、保护装置更换、带负荷测向量、高频通道测试、保护装置巡检等；按设备类型划分可分为：母差保护、变压器保护、线路保护、故障录波装置、低周减载装置、远方解列装置等；按电压等级划分可分为：330～500kV、220kV、110kV、35kV、10kV保护等。
按以上三种类型划分后，同一型号设备同种工作性质的工作就可纳入同一种典型安全措施票，下面以“220kV主变PST-1200保护装置全（部）检工作典型安全措施票”为例：安全措施票的格式可参照新《安规》（电气）附录8《二次工作安全措施票》的格式稍作修改，增加复查人签名一栏，当监护人和执行人在执行和恢复安全措施后，由第三人作重复检查，并签名确认。
2 典型安全措施票的内容及执行程序2.1典型措施票的基本内容包括：（1）用表格形式记录工作前的压板、空气开关、切换开关、电流切换端子等的原始状态。
（2）打开相应的出口及联跳压板并做好相应的防止压板误出口的措施。
（3）短接、断开相应的交流电流、电压回路。
（4）断开相应的直流操作回路端子或空气开关。
（5）断开相应的信号回路端子或空气开关。
（6）联锁线、联锁开关以及与相邻设备关联回路的断开或相应措施。

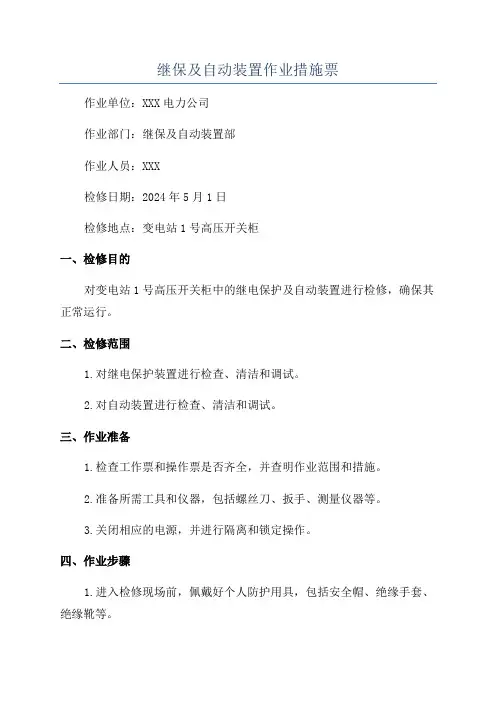

继保及自动装置作业措施票作业单位：XXX电力公司作业部门：继保及自动装置部作业人员：XXX检修日期：2024年5月1日检修地点：变电站1号高压开关柜一、检修目的对变电站1号高压开关柜中的继电保护及自动装置进行检修，确保其正常运行。
二、检修范围1.对继电保护装置进行检查、清洁和调试。
2.对自动装置进行检查、清洁和调试。
三、作业准备1.检查工作票和操作票是否齐全，并查明作业范围和措施。
2.准备所需工具和仪器，包括螺丝刀、扳手、测量仪器等。
3.关闭相应的电源，并进行隔离和锁定操作。
四、作业步骤1.进入检修现场前，佩戴好个人防护用具，包括安全帽、绝缘手套、绝缘靴等。
2.检查继电保护装置的外观，确保其无任何损坏或异样。
3.清洁继电保护装置的外壳和连接器，确保其表面干净整洁。
4.检查继电保护装置的内部接线，确保其连接牢固无松动现象。
5.使用测量仪器检测继电保护装置的各项参数，包括电压、电流、频率等。
6.调试继电保护装置的参数设置，确保其符合设计要求。
7.对自动装置进行类似的检查、清洁和调试操作，确保其正常运行。
8.检查继电保护及自动装置的操作记录，填写并签字确认。
五、作业安全注意事项1.在操作过程中，严禁随意触摸继电保护装置的内部元件，以免触电或造成操作错误。
2.操作人员必须严格按照操作票和工作票的要求进行操作，不得擅自更改措施。
3.操作人员应随时注意变电站的运行情况，发现任何异常情况应及时向班组长报告。
4.操作完毕后，必须对现场进行清理，清理干净后方可离开。
5.在操作过程中，必须保持与其他设备的良好沟通，共同维护作业的安全。
六、作业结束1.完成检修工作后，现场设备、工具和仪器应恢复到正常状态。
2.解除电源的隔离和锁定操作，并确保设备处于正常供电状态。
3.填写检修记录，包括检修时间、地点、措施等，并签字确认。
4.提出改进建议，如有需要，可向班组长或管理人员反映。
七、检修总结本次检修工作顺利完成，继保及自动装置运行正常，发现并及时处理了一些隐患，提出了一些建设性的改进建议，总体上提高了设备的可靠性和安全性。
YF-ED-J9954
可按资料类型定义编号
继电保护工作典型安全措施票的制定和应用实用版
Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.
（示范文稿）
二零XX年XX月XX日
继电保护工作典型安全措施票的制定和应用实用版
提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
继电保护工作中安全措施是确保人身安全
和工作质量的重要环节，通常，在现场开工后
由工作负责人负责填写安全措施票，然后由班
长或技术人员审核后现场执行。
当现场任务繁
重、时间特别紧的情况下，保护安全措施票的
填写和审核可能出现考虑不周或发生遗漏的情
况。
另外，工作负责人自身的业务能力和工作
状态对安全措施质量的影响也很大，同种性质
的安全措施不同的工作负责人做法可能会有很
大差异。
为了提高安全措施质量，规范继电保
护安全措施票的格式和填写，力求在安全措施操作中人为因素对安全造成的隐患降至最低，巢湖供电公司制定了继电保护工作典型安全措施票。
下面对具体执行情况作一介绍：
1 典型安全措施票的类型及格式
继电保护典型安全措施票按工作性质划分可分为：保护装置全（部）检、保护装置更换、带负荷测向量、高频通道测试、保护装置巡检等；按设备类型划分可分为：母差保护、变压器保护、线路保护、故障录波装置、低周减载装置、远方解列装置等；按电压等级划分可分为：330～500kV、220kV、110kV、35kV、10kV保护等。
按以上三种类型划分后，同一型号设备同种工作性质的工作就可纳入同一种典型安全措施票，下面以“220kV主变PST-1200
保护装置全（部）检工作典型安全措施票”为例：安全措施票的格式可参照新《安规》（电气）附录8《二次工作安全措施票》的格式稍作修改，增加复查人签名一栏，当监护人和执行人在执行和恢复安全措施后，由第三人作重复检查，并签名确认。
2 典型安全措施票的内容及执行程序
2.1典型措施票的基本内容包括：
（1）用表格形式记录工作前的压板、空气开关、切换开关、电流切换端子等的原始状态。
（2）打开相应的出口及联跳压板并做好相应的防止压板误出口的措施。
（3）短接、断开相应的交流电流、电压回路。
（4）断开相应的直流操作回路端子或空气开关。
（5）断开相应的信号回路端子或空气开关。
（6）联锁线、联锁开关以及与相邻设备关联回路的断开或相应措施。
2.2典型措施票的执行程序：
（1）工作票开工，工作许可人交代带电部位和现场安全措施。
（2）工作负责人根据现场实际运行情况修改、补充典型安全措施票内容，安全措施要核对到具体的端子号。
（3）安全票须经班长或技术人员审核后执行，执行前工作负责人向工作班成员交代工作任务和危险点，并交代清楚安全措施。
（4）监护人由技术水平较高及有经验的人担任，执行人、恢复人由工作班成员担任，按措施票的顺序进行，逐项打“√”。
（5）安全措施执行后，经第三人复查后开始本次工作的试验项目。
（6）试验工作结束后，方法同上，所有措施恢复到开工前状态，并作复查。
3 典型安全措施票的应用情况
3.1完善了标准化作业体系继电保护典型安全措施票将现场安全措施的控制与预防纳入了标准化作业体系，完善了标准化作业系统，将在作业中人为因素对安全造成的隐患降至最低，此举在安徽电力系统属首创。
3.2安全效益显著在典型安全措施票的编制过程中，保护人员熟悉了保护图纸和相应回
路，在执行过程中，我们还同时编制了二次安全措施操作监护制度，提高了保护人员的安全意识，控制了习惯性违章的发生。
3.3提高了工作效率应用典型措施票，节省了填写措施票的时间，提高了填写措施票的质量，从而在保证安全的基础上提高了工作效率。
4 注意事项
4.1忌拿来就用典型安全措施票就如同运行单位的典型操作票一样，只是提供一个借鉴和参考作用，实际的工作还是要根据现场的不同状况对典型措施票进行修改和补充，安全措施一定要标明到具体的端子号。
4.2忌执行过程中的人为变动措施票经过审核后，在执行过程中，执行人就要严格按照
措施顺序一条条执行下去，监护人也要严格遵守操作监护制度，监督执行人的操作步骤，绝对不允许执行过程中对安全措施的变动。
如遇到现场条件不允许措施继续执行下去等特殊情况，应立即停止工作，待工作负责人重新修改安全措施票并经审核后，再重新开始执行余下的措施。
4.3忌复查工作走过场执行人和监护人操作结束后，复查人一定要担负起职责，认真做好复查工作，复查工作不能形式化，以保证安全措施的可靠性。
总结，继电保护工作典型安全措施票在现场工作中作为一种标准票格式得到广泛应用，并且效果良好，推广使用这种安全措施票可为电力现场工作中提供一种新的作业方式，望广大读者一起共勉。
