NHR-M32温度变送器选型

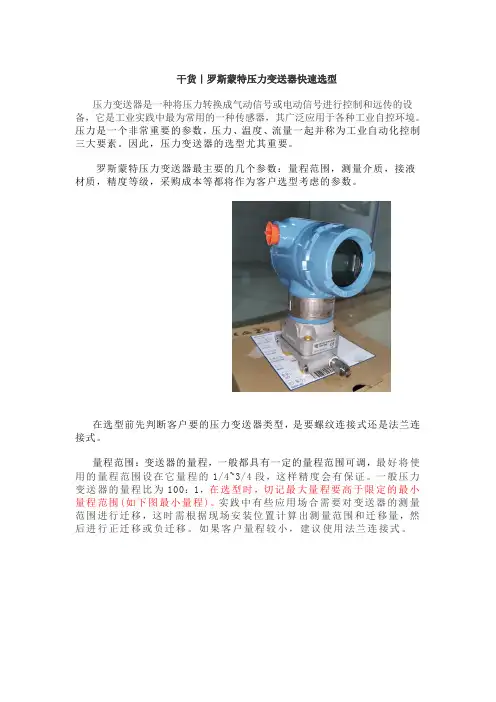

干货｜罗斯蒙特压力变送器快速选型压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备，它是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境。

压力是一个非常重要的参数，压力、温度、流量一起并称为工业自动化控制三大要素。

因此，压力变送器的选型尤其重要。

罗斯蒙特压力变送器最主要的几个参数：量程范围，测量介质，接液材质，精度等级，采购成本等都将作为客户选型考虑的参数。

在选型前先判断客户要的压力变送器类型，是要螺纹连接式还是法兰连接式。

量程范围：变送器的量程，一般都具有一定的量程范围可调，最好将使用的量程范围设在它量程的1/4~3/4段，这样精度会有保证。

一般压力变送器的量程比为100：1，在选型时，切记最大量程要高于限定的最小量程范围(如下图最小量程)。

实践中有些应用场合需要对变送器的测量范围进行迁移，这时需根据现场安装位置计算出测量范围和迁移量，然后进行正迁移或负迁移。

如果客户量程较小，建议使用法兰连接式。

测量介质：在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。

如果测量的是比较清洁的流体，比如水，就直接采用标准的316L不锈钢膜片就行了；如被测介质为高黏度易结晶强腐蚀的场合，那膜片一定要谨慎选择，比如介质为烧碱，那最好选用哈氏合金膜片，介质为海水则最好选用钽膜片。

接液材质：参考测量介质，在选型时要考虑变送器的介质对膜盒金属的腐蚀性，一些特殊的介质根据工况，选用合适的膜片，可以有效的阻止介质与压力变送器之间接液部分的接触，从而起到保护压力变送器，延长使用寿命的作用；否则使用后很短时间就会将膜片腐蚀坏。

精度等级：精度等级是指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别，引用误差越小，仪表的精度越高，而引用误差与仪表的量程范围有关，所以在使用同一精度的仪表时，往往采取压缩量程范围，以减小测量误差。

基准精度参考如下：输出信号：由于各种采集的需要，目前市面上有4-20MA，HART协议，这也是最常用的一种协议，其它还有F OUNDATION ™现场总线协议，PROFIBUS ® PA 协议等等，每种协议的报价均不一样，可按现场要求选型。

温度变送器的基本原理是应用温度传感器进行温度检测，其温度传感器通常为热电阻、热敏电阻、集成温度传感器、半导体温度传感器等，然后通过转换电路将温度传感器的信号转换为标准电流信号或标准电压信号。

在选型方面可按照如下四个原则来选：1 根据测量范围选择可以参考其使用的温度传感器类型，参见温度传感器选型；2 根据精度要求选择可以参考其使用的温度传感器类型，参见温度传感器选型；3 根据信号接口选择可以选择4~20mA，0~10mA，0~20mA，0~5V，0~10V等，或数字/频率接口和其他接口；4 根据结构形式和安装要求选择，如室内安装，选用壁挂型。

1、冶金上有一些测温场合，测温探头10天半月就不得不被烧坏，，，可以使唤俺村滴探头可互换超准温度变送器2、温度不太高滴普通测温环境，测温探头不易被烧坏，，，可以使唤俺村滴一体化超准温度变送器3、智能楼宇滴空调系统等，往往还需要根据室内外滴温差，来自动进行加热制冷控制，，，可以使唤俺村滴超准双路温差变送器4、只有模拟信号输出滴东东，才叫个变送器，，，把频率信号、通讯信号输出滴东东，叫个变送器，那是鸟人胡扯计量局不答应鸟人随地大小便，不穿裤衩打乱仗，是个特色温度变送器呀，两线制4～20mA滴，抗干扰最拽常见的温度变送器分为热电偶、热电阻、一体化的温度变送器：一、热电偶信号远传用温度变送器由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。

它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号以便于远传信号。

为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。

当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。

二、热电阻用变送器由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。

累积脉冲输出：可选择有功电能、无功电能、总电能的累积脉冲输出，输出为 OC 门。
接线端子 额定电流：5A 额定电压：500V
使用环境 环境温度：-10～60℃；相对湿度：≤85%RH； 避免强腐蚀气体。
工作电源 AC 100～240V(开关电源)，50/60Hz；DC 20～29V (开关电源)。
功耗 ≤5W
(跨相 90°) √(P 平方+Q 平方)+√(P 平方+Q 平方)
分相视在算法：S=√(P 平方+Q 平方)；
总相真无功算式 总视在算法：S=√(总 P 平方+总 Q 平方)
六、仪表型谱及接线指南
6．1 仪表型谱

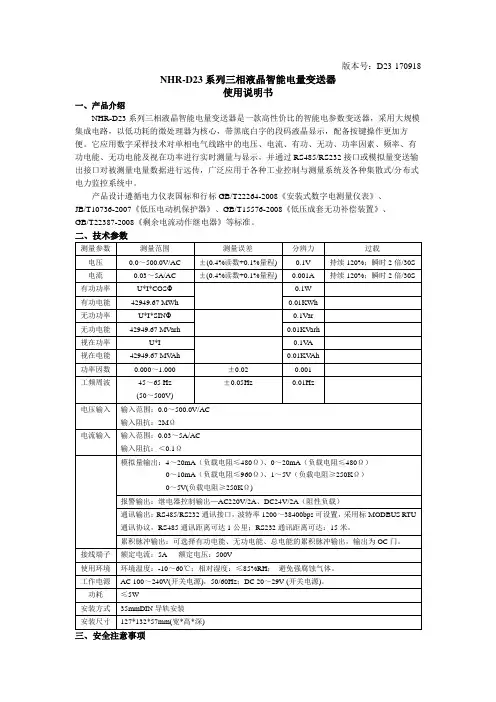

D23 系列三相液晶智能电量变送器 NHR-D23
-
位
规格
注释
<输入>(从列表中选择代码)
安装方式 35mmDIN 导轨安装
安装尺寸 127*132*57mm(宽*高*深)
三、安全注意事项
3.1、本节主要涉及重要的安全信息，请用户务必在安装使用本仪表之前仔细阅读并理
解本节内容。
警告
★仅允许具有合格资质的工作人员从事本产品的安装，且必须按照规定的安装程序来执
行。
★请在从事电器安装调试工作时配备检验合格的个人安全防护装备。
2) 显示窗
显示窗口为黑底白字的段码液晶显示，若 10 分钟内无任何按键操作，仪表自动进入待
机模式，按任意键均可开启背光。
在正常测试状态下，显示测试数据；
在参数设置状态下，显示各级菜单。
3）操作按键
进入下一级菜单。
确认键 在参数设置时，如果在最后一级菜单，则作为“保存并返回上一级菜单”键。
当前菜单为密码输入菜单时，判断密码是否正确，正确则进入下一级菜单，否则，返回上一

温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

配备V9串口编程线，通过PC上位机软件对12种输入类型、测量量程等参数进行组态。

Hong Run Precision Instruments Co., LtD.输入输入信号输出输出信号输出负载电源电源功耗其它参数电气隔离电路限制饱和电流工作温度相对湿度保存温度安装方式安装尺寸响应时间电磁兼容性适用现场设备热电阻(RTD)、热电偶(TC)4～20mARL≤(Ue-10)/0.021DC12～40V一进一出功耗：≤1WU=2000VAC ≤22mA低端3.8mA；高端21mA -20～60℃25%～85%RH -20～60℃35mmDIN导轨安装13*108*121.2mm(宽*高*深)≤1S符合GB/T18268工业设备应用要求（IEC 61326-1）二三线制热电阻、热电偶传感器输入类型与传输精度：说明：1．以上精度数据是在环境温度20℃±2℃的条件下测试所得。

2．输出精度“%”是相对于设定的量程范围。

3．热电偶测量时还需要加上冷端补偿误差，内部冷端补偿误差≤±1℃。

型 号热电阻(RTD)热电偶(TC)类 型Pt100Cu50B E J K N R S T Wre3-25Wre5-26测量范围-200.0～850.0℃-50.0～150.0℃400～1800℃-100～1000℃-100～1200℃-180～1372℃-180～1300℃-50～1768℃-50～1768℃-200～400℃0～2315℃0～2310℃最小测量范围20℃20℃500℃50℃50℃50℃50℃500℃500℃50℃500℃500℃转换精度(取较大值)±0.1%量程或±0.2℃±0.1%量程或±0.2℃±0.1%量程或±1.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±1.5℃±0.1%量程或±1.5℃±0.1%量程或±0.5℃±0.1%量程或±1.5℃±0.1%量程或±1.5℃备注：智能温度变送器(回路供电)只能选择一进一出或二进二出。

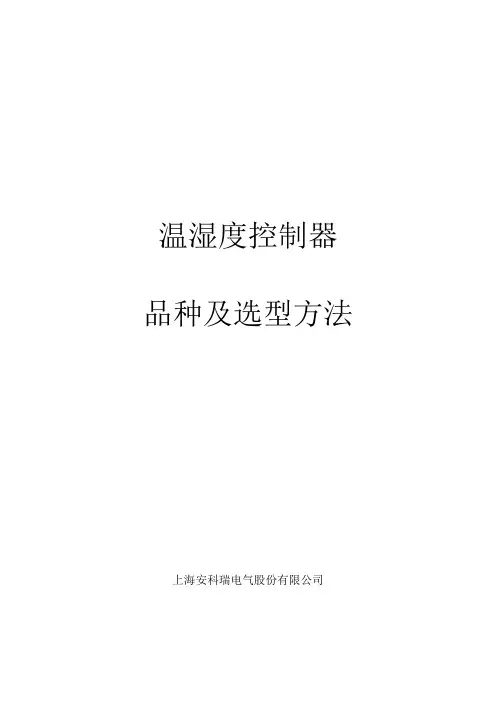

温湿度控制器品种及选型方法上海安科瑞电气股份有限公司1、概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。

可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

产品分为：WH普通型系列、WHD智能型系列。

普通型温湿度控制器采用进口高分子温湿度传感器，结合稳定的模拟电路及开关电源技术制作而成。

继电器动作、加热器故障电源等工作状态均由LED指示，用户一目了然，产品稳定可靠，能长期工作于强电磁场等恶劣环境中。

智能型温湿度控制器以数码管方式显示温湿度值，有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控，用户可通过按键编程自行设定系统参数。

该仪表集测量、显示、控制及通讯于一体，精度高、测量范围宽，是一种适合于各个行业和领域的温湿度测量控制仪表。

产品符合国标GB/T15309-1994。

2、工作原理温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。

除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

3、产品介绍3.1 普通型温湿度控制器3.1.1 技术指标技术参数指标控制类型加热升温≤5℃启动，≥13℃停止鼓风降温≥40℃启动，≤35℃停止加热去湿≥85%启动，≤77%停止控制精度温度±3℃湿度±5%RH控制触点容量5A/AC250V（无源接点）辅助电源电压AC 85~265V DC 100~350V 功耗≤3VA绝缘电阻≥100MΩ工频耐压电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)平均无故障工作时间≥50000小时工作环境(控制器) 温度-10℃~+55℃湿度≤95%RH，不结露，无腐蚀性气体海拔≤2500米注：控制参数不可调，但可由用户指定。

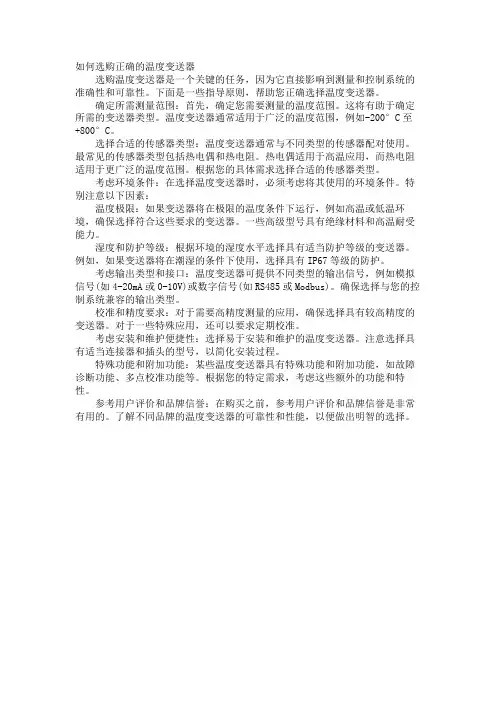

如何选购正确的温度变送器选购温度变送器是一个关键的任务，因为它直接影响到测量和控制系统的准确性和可靠性。

下面是一些指导原则，帮助您正确选择温度变送器。

确定所需测量范围：首先，确定您需要测量的温度范围。

这将有助于确定所需的变送器类型。

温度变送器通常适用于广泛的温度范围，例如-200°C至+800°C。

选择合适的传感器类型：温度变送器通常与不同类型的传感器配对使用。

最常见的传感器类型包括热电偶和热电阻。

热电偶适用于高温应用，而热电阻适用于更广泛的温度范围。

根据您的具体需求选择合适的传感器类型。

考虑环境条件：在选择温度变送器时，必须考虑将其使用的环境条件。

特别注意以下因素：温度极限：如果变送器将在极限的温度条件下运行，例如高温或低温环境，确保选择符合这些要求的变送器。

一些高级型号具有绝缘材料和高温耐受能力。

湿度和防护等级：根据环境的湿度水平选择具有适当防护等级的变送器。

例如，如果变送器将在潮湿的条件下使用，选择具有IP67等级的防护。

考虑输出类型和接口：温度变送器可提供不同类型的输出信号，例如模拟信号(如4-20mA或0-10V)或数字信号(如RS485或Modbus)。

确保选择与您的控制系统兼容的输出类型。

校准和精度要求：对于需要高精度测量的应用，确保选择具有较高精度的变送器。

对于一些特殊应用，还可以要求定期校准。

考虑安装和维护便捷性：选择易于安装和维护的温度变送器。

注意选择具有适当连接器和插头的型号，以简化安装过程。

特殊功能和附加功能：某些温度变送器具有特殊功能和附加功能，如故障诊断功能、多点校准功能等。

根据您的特定需求，考虑这些额外的功能和特性。

参考用户评价和品牌信誉：在购买之前，参考用户评价和品牌信誉是非常有用的。

了解不同品牌的温度变送器的可靠性和性能，以便做出明智的选择。

-3-
测量精度 绝缘强度 本安端与非本安端 冷端补偿 补偿特性 环境条件 环境温度 环境湿度 温度漂移 外型尺寸 标准 电磁兼容性
４ 接线图
危险区
＿
TC/ mV ＋
２４Ｖ±１０％ ＤＣ ＲＳ－４８５输出：≤０．７Ｗ，模拟量输出：≤１．７Ｗ（单路），≤２．１Ｗ（双路），开关量输出：≤１．４Ｗ
各种标准热电偶信号（订货时确定或配置编程器自行编程）
２ 选型表
热电偶输入检测端隔离栅
位 规格
７
＜输入＞
（从列表中选择代码）
代码 类型
范围
００
Ｂ
４００￣１８００
０１
Ｓ
０￣１６００
０２
Ｋ
０￣１３００
０３
Ｅ
０￣１０００
０４
Ｔ
－１９９．９￣４００．０
０５
Ｊ
０￣１２００
８／９ ＜ 输 出＞
输出Ｉ／输出ＩＩ（从列表中选择代码）
５
６
危险区
＿
TC/ mV ＋
安全区
７
Ｏｕｔ Ｂ １
Ｒｓ４８５ A ２
８
＋ ＤＣ２４Ｖ ＿
５
６
模拟量输出接线图
危险区
＿ TC/ mV
＋
安全区
７
１（Ｓ ＋）
Ｏｕｔ１
２（Ｓ －）
８ ３（Ｓ ＋）
Ｏｕｔ２
４（Ｓ －）
＋5
Ｄ Ｃ ２ ４ Ｖ＿
6
开关量输出接线图
-2-
Ｒｓ４８５输出接线图
端子号
１ ２
安 全 区 ３ （绿 色） ４
５ ６ 危险区 ７ （蓝 色） ８
端子 说 明
ＯＵＴ１（＋）／Ｂ ＯＵＴ１（－）／Ａ ＯＵＴ２（＋） ＯＵＴ２（－） ＰＯＷ（＋） ＰＯＷ（－） ＴＣ（－） ＴＣ（＋）

版本号：M22-160112

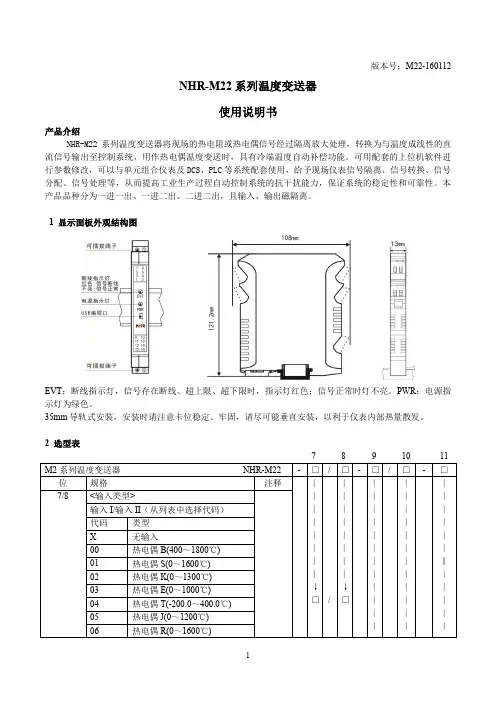

NHR-M22系列温度变送器
使用说明书
产品介绍
NHR-M22系列温度变送器将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。

可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。

本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。

1 显示面板外观结构图
EVT：断线指示灯，信号存在断线、超上限、超下限时，指示灯红色；信号正常时灯不亮。

PWR：电源指示灯为绿色。

35mm导轨式安装，安装时请注意卡位稳定、牢固，请尽可能垂直安装，以利于仪表内部热量散发。

2 选型表
4 接线图。

一体化温度变送器选型样本
1.测量范围：首先要确定所需测量的温度范围，在选型时要选择与所需测量范围相匹配的一体化温度变送器。

常见的温度范围包括-200℃至+200℃、-50℃至+250℃、0℃至+400℃等。

2.准确度：准确度是一体化温度变送器的重要指标，通常表示为百分比或者绝对值。

准确度越高，测量结果越可靠。

选型时要注意所需的准确度符合实际需求。

3.输出信号：一体化温度变送器的输出信号通常有4-20mA、0-5V、0-10V等。

选型时要根据实际需要选择合适的输出信号类型。

4.电源供电：一体化温度变送器通常有两种供电方式，一种是DC24V 供电，另一种是AC220V供电。

根据实际情况选择合适的供电方式。

5.外观尺寸：一体化温度变送器的外观尺寸也是需要考虑的因素，特别是在安装空间有限的场合。

选型时要选择外观尺寸适合的一体化温度变送器。

6.防护等级：根据实际工作环境的要求，一体化温度变送器的防护等级也是需要考虑的因素。

常见的防护等级有IP65、IP67等。

7. 通讯接口：一体化温度变送器通常提供RS485、Modbus等通讯接口，用于与上位机或其他设备进行通讯。

根据实际需要选择合适的通讯接口类型。

8.附加功能：一体化温度变送器还可能具备一些附加功能，如报警输出、显示屏、远程控制等。

根据实际需求选择是否需要这些附加功能。

综上所述，选型一体化温度变送器需要考虑测量范围、准确度、输出信号、电源供电、外观尺寸、防护等级、通讯接口和附加功能等因素。

根据实际需求，选择合适的一体化温度变送器，可以满足工业自动化控制的需求。

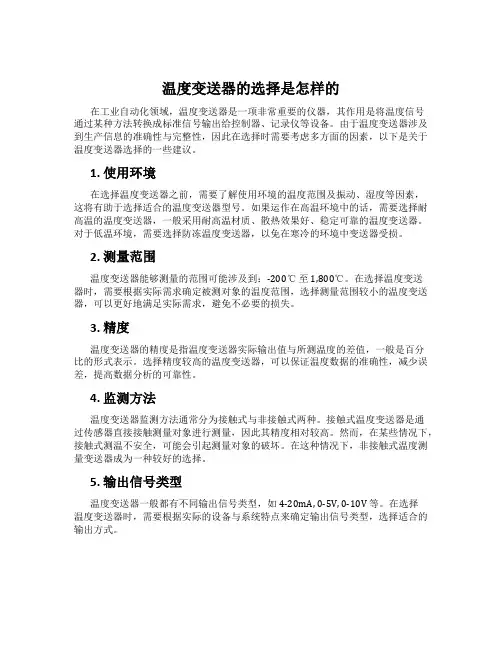

温度变送器的选择是怎样的在工业自动化领域，温度变送器是一项非常重要的仪器，其作用是将温度信号通过某种方法转换成标准信号输出给控制器、记录仪等设备。

由于温度变送器涉及到生产信息的准确性与完整性，因此在选择时需要考虑多方面的因素，以下是关于温度变送器选择的一些建议。

1. 使用环境在选择温度变送器之前，需要了解使用环境的温度范围及振动、湿度等因素，这将有助于选择适合的温度变送器型号。

如果运作在高温环境中的话，需要选择耐高温的温度变送器，一般采用耐高温材质、散热效果好、稳定可靠的温度变送器。

对于低温环境，需要选择防冻温度变送器，以免在寒冷的环境中变送器受损。

2. 测量范围温度变送器能够测量的范围可能涉及到：-200℃至 1,800℃。

在选择温度变送器时，需要根据实际需求确定被测对象的温度范围，选择测量范围较小的温度变送器，可以更好地满足实际需求，避免不必要的损失。

3. 精度温度变送器的精度是指温度变送器实际输出值与所测温度的差值，一般是百分比的形式表示。

选择精度较高的温度变送器，可以保证温度数据的准确性，减少误差，提高数据分析的可靠性。

4. 监测方法温度变送器监测方法通常分为接触式与非接触式两种。

接触式温度变送器是通过传感器直接接触测量对象进行测量，因此其精度相对较高。

然而，在某些情况下，接触式测温不安全，可能会引起测量对象的破坏。

在这种情况下，非接触式温度测量变送器成为一种较好的选择。

5. 输出信号类型温度变送器一般都有不同输出信号类型，如 4-20mA, 0-5V, 0-10V 等。

在选择温度变送器时，需要根据实际的设备与系统特点来确定输出信号类型，选择适合的输出方式。

6. 价格与品质温度变送器的价格与品质也是选择温度变送器时需要考虑的因素之一。

虽然价格较高的温度变送器往往具有更高的质量和更好的性能，但并不是在所有情况下都需要选择价格最高的温度变送器。

在实际选择温度变送器时，需要根据预算和实际需求确定温度变送器的价格区间和品质要求。

《过程控制》课程设计题目: 燃油加热炉温度控制系统班级：学号：姓名：同组人员：任课教师：**完成时间：2013年10月30日目录一、设计任务及要求----------------------------------------------------------------------3二、被控对数学模型建模及对象特性分析------------------------------------------32.1对象数学模型的计算及仿真验证--------------------------------------------32.2对象特性分析--------------------------------------------------------------------5三、控制系统设计-------------------------------------------------------------------------53.1 基本控制方案--------------------------------------------------------------------53.2 控制仪表选型--------------------------------------------------------------------93.3 参数整定计算-------------------------------------------------------------------103.4 控制系统MATLAB仿真-----------------------------------------------------103.5 仿真结果分析-------------------------------------------------------------------11四、设计总结------------------------------------------------------------------------------12一、设计任务及要求1. 在模壳浇铸、焙烧时常用燃油炉，烧制过程中需要对温度加以控制，对一个燃油炉装置进行如下实验，在温度控制稳定到500℃时，在开环状态下将执行器的输入燃油流量增加大约%25，即h /T2.1q =∆I ，持续s t 100=∆后结束，等间隔s t 001=∆记录炉内温度变化数据如下表，试根据实验数据设计一个超%20≤具体设计要求如下:（1） 根据实验数据选择一定的辨识方法建立对象的模型；（2） 根据辨识结果设计符合要求的控制系统（给出带控制点的控制流程图，控制系统原理图等，选择控制规律）；画出控制系统SAMA 图；（3） 根据设计方案选择相应的控制仪表（DDZ -Ⅲ），绘制原理接线图； （4） 对设计系统进行仿真设计，首先按对象特性法求出整定参数，然后按4:1衰减曲线法整定运行参数。
