风力发电机组产品认证技术规范编制说明1我国风电标准的概况我国风电标准包括国家标准、行业标准（机械行业标准、电力行业标准、能源行业标准等）。

我国现行的风电国家标准52个，机械行业标准24个，电力行业标准8个，能源行业标准2个，如下表1。

除这些标准外还有部分地方标准，如：DB 65/T 2219-2005并网风力发电机组电能品质评估和测试方法等。

标准内容涉及风电场、风机整机、零部件等。

表1 风电标准从标准发布情况看，近年来，我国风电标准化进程明显加快，目前还有30多个标准在制定过程中或已经上报审批。

2并网型风力发电机组主要零部件标准情况风力发电机的样式虽然很多，但其原理和结构总的说来还是大同小异。

风力发电机组主要零部件有塔架（塔筒）、齿轮箱、控制器、发电机、偏航系统、轮毂、叶片、法兰、紧固件、主轴、润滑油、润滑脂、电缆、轴承等，标准情况如下：(1) 塔架（又称塔筒）现执行的标准为GB/T 19072-2010风力发电机组塔架，并将该标准作为产品认证的依据。

(2) 齿轮箱现执行的标准为GB/T 19073-2008风力发电机组齿轮箱，并将该标准作为产品认证的依据。

(3) 控制器现执行的标准为GB/T 19069-2003风力发电机组控制器技术条件，并将该标准作为产品认证的依据。

(4) 发电机现执行的标准为GB/T 25389-2010风力发电机组低速永磁同步发电机，并将该标准作为产品认证的依据。

(5) 偏航系统现执行的标准为JB/T 10425-2004风力发电机组偏航系统，并将该标准作为产品认证的依据。

(6) 轮毂轮毂为球墨铸铁铸造而成，其关键是对铸造性能的考核。

现执行的标准为GB/T 25390-2010风力发电机组球墨铸铁件，并将该标准作为产品认证的依据。

(7) 叶片现执行的标准为GB/T 25383-2010 风力发电机组风轮叶片，并将该标准作为产品认证的依据。

叶片原材料主要包括：竹材、树脂、增强材料、芯材、胶黏剂、涂料，目前均无国标，特制定相应技术规范如下：(a) 竹材已制定《风力发电机组叶片竹基复合材料性能试验方法》。

风电技术标准全文共四篇示例，供读者参考第一篇示例：风电技术标准是指在风力发电领域中制定的规范和要求，用于指导和规范风力发电项目的建设、运行、管理和监督。

风电技术标准的制定和实施，可以提高风力发电项目的安全性、可靠性和经济性，促进风力发电行业的健康发展。

风力发电是一种利用风能转化为电能的清洁能源，在世界范围内得到了广泛应用。

为了保障风力发电项目的顺利运行，各国纷纷制定了相应的风电技术标准。

在中国，国家能源局、国家标准化管理委员会和其他相关部门制定了一系列风电技术标准，涵盖了风力发电项目的设计、建设、运行、监督等各个环节。

风电技术标准主要包括以下几个方面：一、风力发电项目的选址和规划。

风力发电项目的选址和规划是风力发电项目建设的第一步，直接影响项目的发电效益和经济性。

风电技术标准规定了风力资源评估、选址和布局、环境影响评价等方面的要求，以确保项目的可持续发展和环境友好。

三、风力发电场的建设和施工。

风力发电项目的建设和施工是风电技术标准的重点内容之一。

标准规定了风力发电场的工程设计、土地利用、设备安装、调试验收等方面的要求，以确保项目的建设质量和工期进度。

四、风力发电场的运行和管理。

风力发电项目建成后，需要进行长期稳定的运行和管理，保障项目的正常发电和运行。

风电技术标准规定了风力发电场的运行维护、设备监测、事故处理等方面的要求，以确保项目的安全稳定运行。

风电技术标准的制定和实施，可以提高风力发电项目的建设质量和运行效益，促进风力发电行业的健康发展。

风电技术标准的不断完善和更新，也将促进风力发电技术的进步和创新，推动清洁能源产业的发展。

希望未来在国内外风电项目的运行中，风电技术标准可以得到更好的贯彻执行，为推动我国风电产业的快速发展和高质量发展发挥更大的作用。

【2000字】第二篇示例：风电技术标准是指对风电项目建设、运行、维护等各方面进行规范和要求的标准文件。

这些标准主要包括建设规范、设计规范、安全标准、质量标准等内容，其制定旨在提高风电项目的投资效益、保障人员安全、保护环境等方面。

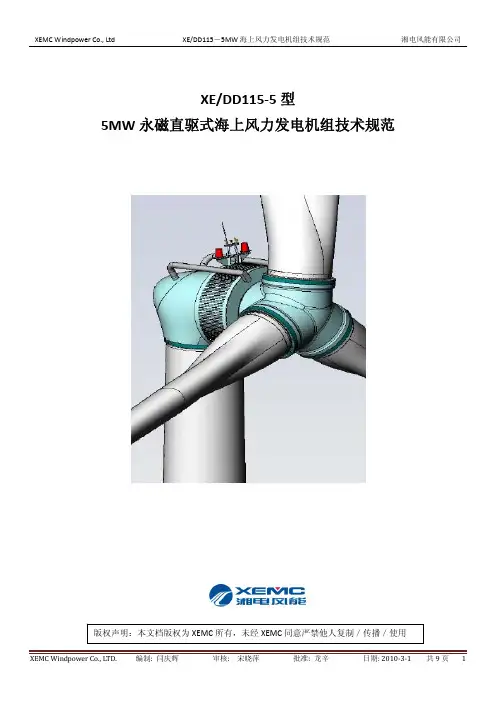

XE/DD115‐5型5MW永磁直驱式海上风力发电机组技术规范一． XE/DD115‐5型风机概述XE/DD115‐5型风机叶轮直径115m，三叶片结构，轮毂高度100米。

XE/DD115‐5型5MW风机按照IEC61400‐‐ⅠC类风区标准设计，轮毂高度处的年平均风速在8.5m/s到10m/s 之间，风速15m/s时，最大湍流强度12% 。

将专门设计的直驱式多极永磁同步发电机与风机整体结构有机集成，其优点是：—－对比传统的带增速齿轮箱的风机，旋转部件数量大为减少－—极低的维护工作量；更方便的维护操作－—采用永磁体励磁，效率大大提高（无转子损耗，从而省去了相应的冷却系统）－—机头重量（仅265吨）较5兆瓦等级的国际同类产品大大降低――变频器等部件全部安装于塔筒内，便于维护――全封闭式设计，内循环冷却系统，内置除盐雾设备，完全适用海洋环境－—机头装配完整后，可在海上整体运输并用一台起重机安装主轴承采用多列圆柱滚子轴承，一端与轮毂联接，另一端与发电机锥形支撑和发电机转子联接。

定子与锥形支撑的另一侧联接，并安装到紧凑的机舱铸件上。

这种设计的优点是相对于带主轴的传统设计，载荷分布到相对大的直径上，从而减轻重量。

发电时，叶轮的转速是变化的。

可利用的空气动力扭矩和产生的机电扭矩之间的匹配决定叶轮的转速。

转矩—转速曲线存储在变频器的控制器中。

发电机侧的逆变单元根据检测到的发电机发出的频率，调整发电机定子电流。

AC‐DC‐AC变频器位于塔基，当电流以50HZ（或60HZ，取决于本国适用频率）的恒定频率并入电网时，变频器可使发电机变速运行。

当风速超过额定风速时，变频器也能保证平均恒定电力的输出。

风机运行和停机时，电网侧的功率因素是可控的。

超过额定风速时，叶片变桨控制系统使风轮转速维持在一定的恒速范围内，其偏差应可接受。

变频器，变压器，控制柜，冷却系统等装置全部安装在塔筒内．二． XE/DD115‐5型风机技术规范1. 风轮（转子）类型 三叶片水平轴位置 上风向直径 115米扫风面积 10387m²转子速度 可变标称值18rpm功率调节 变桨控制转子倾角 6°2. 叶片类型 XEMC Darwind D115叶片长度 55.5米空气动力外形 改进的DU圆锥体 叶尖1.5m处预弯材料 玻璃纤维增强树脂表面光泽 Semi‐matt 5‐15 ISO 2813表面颜色 浅灰 RAL 7035制造商 XEMC Darwind3. 变频器系统类型 电压电源逆变器控制 微处理器冷却 水冷电网连接 AC‐DC‐AC4. 载荷支撑数据轮毂 球墨铸铁主轴承 单滚子圆柱轴承发电机支持 球墨铸铁 GGG.40.3机舱 球墨铸铁 GGG.40.35. 运行数据切入风速 4m/s20m/s切出后切入风速（10分钟平均）切出风速 25m/s(10分钟平均)切出风速 35m/s(2秒平均)额定风速 12m/s(动力)风级 按照IEC61400‐1 IC电源质量标准 电网编码 E功率峰值 P1 min < 1.03闪烁 C=4POCC电源质量 THD <4%6. 发电机类型 同步额定功率 5000KW电压 3000伏励磁 永磁额定电流 970Amp保护 IP 54冷却 空气冷却；IC40绝缘等级 F制造商 Converteam/湘电7.偏航系统类型 主动偏航轴承 4点接触球轴承偏航驱动 6个电机偏航制动 液压控制摩擦制动8.塔筒类型 锥形管状结构轮毂高度 100米表面颜色 浅灰 RAL7035表面光泽 Semi‐matt 5‐15 ISO 28139. 安全系统类型 独立的变桨叶片激活 后备电池支持的电气机械系统10. 重量转子 85吨发电机 135吨机舱 45吨100米塔筒 根据具体安装地点确认质量密度 19.2 kg/m211. 温度工作时 ‐ 10 °C +40 °C运输时 ‐ 30 °C +50 °C12. 风和风场信息2s内最大阵风 70 m/s最大平均风速 10 m/s最大入流角 8°塔 筒 段 数 据部件 直径(mm) 高度(mm) 重量(T) 基础环 6490/6000* 2500 39第1段（底段） 6000 8000 75第2段 6000 16200 124第3段 6000 20000 105第4段 6000/4650 25600 84第5段（顶段） 4650/3425 26400 60备 注 1. 陆上为5段；海上为4段(不含第3段)2. * 6490是指底法兰直径三． XE/DD115‐5型风机电气技术规范电源和额定电网情况载荷25%时功率因素 1.00（标准）载荷50%时功率因素 1.00（标准）载荷75%时功率因素 1.00（标准）载荷100%时功率因素 1.00（标准）功率因素标准 在0.92和1.00之间超前或滞后可控可选功率因素 客户同意的范围内可控启动时浪涌电流 没有浪涌电流（0 A）可控功率上升时间 大约30s可控功率下降时间 大约12s 其他可选值DP/dt 控制 可选接地要求接地 按照当地标准变压器选择标准二级额定电压 3300V额定功率损耗 1%二级变压器保护 避雷器一级和二级绕组之间的静电屏蔽 防止高频成分的传播二级绕组的额定功率 6000kVA电网要求测量法 按客户要求低电压 400 Vac, +10% — －10%最低频率 额定频率的96%最大频率 额定频率的102% 其他可选 公共耦合点（POCC）上的最大谐波电压畸变(无风机联接时)根据IEC 61000‐3‐6和VDEW四． XE/DD115‐5功率和推力系数曲线风速(m/s) 功率(kw) Ct Thrust Force(KN)4.5 139.097 1.03465 134.075 248.829 0.96923 155.0525.5 380.847 0.912916 176.7126 534.621 0.862363 198.6576.5 710.313 0.830742 224.5977 909.531 0.830997 260.5597.5 1130.66 0.8306 298.9688 1386.43 0.830797 340.248.5 1683.58 0.830933 384.1629 2019.34 0.830943 430.6929.5 2391.54 0.830854 479.82510 2805 0.830969 531.73610.5 3259.14 0.831106 586.33511 3756.78 0.830954 643.38911.5 4300.71 0.831031 703.27412 4766.28 0.72671 669.6312.5 4766.28 0.585883 585.7913 4766.28 0.498675 539.28213.5 4766.28 0.433703 505.79214 4766.28 0.382026 479.13814.5 4766.28 0.339407 456.63415 4766.28 0.303554 437.04915.5 4766.28 0.273437 420.37116 4766.28 0.247659 405.70216.5 4766.28 0.225258 392.42817 4766.28 0.205713 380.42617.5 4766.28 0.188631 369.65918 4766.28 0.17354 359.79618.5 4766.28 0.160157 350.75319 4766.28 0.14822 342.39519.5 4766.28 0.137557 334.70820 4766.28 0.128004 327.63820.5 4766.28 0.119397 321.08121 4766.28 0.111583 314.88221.5 4766.28 0.104539 309.21922 4766.28 0.098112 303.86322.5 4766.28 0.092253 298.85423 4766.28 0.086874 294.07723.5 4766.28 0.081989 289.73724 4766.28 0.077501 285.65624.5 4766.28 0.073377 281.843五． 载荷数据依据IEC 61400‐1标准所规定的工况计算．坐标系统设置如下图所示．在极限阵风和电网失电同时发生时的极限基础载荷如表1所示：对应于风机20年使用寿命，并假定107个载荷循环周期，安全系数取1.0, 得到对应于不同S/N 曲线斜率的等效疲劳载荷，如表2所示：表1 极限基础载荷表2 等效疲劳载荷等效疲劳载荷平均值如表3所示：六． 防雷接地要求防雷保护按照GL ‐IV ‐8‐9标准设计．根据GL 海上风机规范，XE115风力发电机组为保护等级Ⅰ.七． 低电压穿越采用Coverteam 变频器，具有低电压穿越能力．八． 噪音等级九． 防腐方案1) 整个机组采用封闭式结构，避免了盐雾进入风机内部．2) 独特的发电机内部空气增压及封闭循环冷却技术，并且在循环回路内安装有除盐雾装置，可确保发电机不受盐雾影响．3) 所有部件均做表面防腐处理，满足海洋环境20年使用要求．表3 等效疲劳载荷平均值85909510010511011512034567891011121314151617181920Average wind speeddB(A)。

最新风力发电新技术标准应用手册摘要：本文将介绍最新的风力发电新技术标准，并阐述其在实际应用中的重要性。

风力发电作为一种可再生能源，已成为全球范围内的主要电力产生方式之一。

尽管风力发电已经取得了显著的发展，但仍然面临一些技术和标准方面的挑战。

因此，对最新风力发电新技术标准的应用具有重要的现实意义。

本手册将涵盖风力发电的技术标准以及在风力发电项目中的应用。

第1章引言1.1 背景1.2 目的第2章风力发电技术标准概述2.1 国际风力发电技术标准2.2 国内风力发电技术标准2.3 最新风力发电技术标准第3章风力发电技术标准在风电项目中的应用3.1 原则与要求3.2 风力发电项目建设的技术标准应用3.2.1 地理环境评估与选择标准3.2.2 风机选型与布局标准3.2.3 停机指标标准3.2.4 运维管理标准3.2.5 安全生产标准第4章风力发电技术标准应用带来的挑战和机遇4.1 技术挑战4.2 经济机遇4.3 环境保护机遇第5章结论第1章引言1.1 背景随着全球能源需求的增长和对传统能源的压力，人们对可再生能源的关注日益增长。

风力发电作为一种环保、可再生的能源，已在世界范围内得到广泛应用。

然而，风力发电技术的不断创新和发展使其在不断追求更高效和更可靠的同时，也面临了一些技术和标准方面的挑战。

1.2 目的本手册的目的是介绍最新风力发电新技术标准，并阐述其在风力发电项目中的重要性。

通过对最新技术标准的应用，风力发电项目可以实现更高效、更安全、更环保的发电，推动风力发电行业的持续发展。

第2章风力发电技术标准概述2.1 国际风力发电技术标准国际标准化组织（ISO）和国际电工委员会（IEC）等机构制定了一系列风力发电技术标准，涵盖了风力发电场选址、风机设计、运维管理等方面。

2.2 国内风力发电技术标准中国国家能源局、国家标准化管理委员会等部门也发布了一系列风力发电技术标准，与国际标准相互补充，适应中国国情和实际需要。

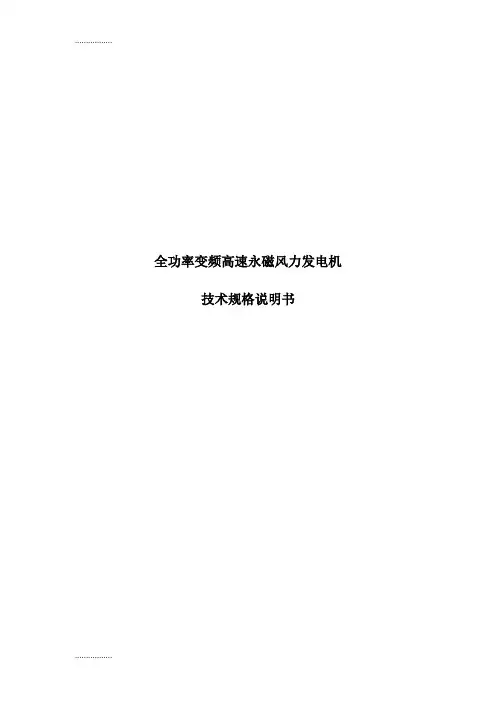

全功率变频高速永磁风力发电机技术规格说明书目录一、酒钢/2000系列风机特点二、风电场的特性和风电场的设计原则1、风电场的特性资料2、风电场的设计原则三、嘉峪关地区气象、地质条件及能源介质条件四、风力发电机组的设计要求1、风力发电机设计的基本原则2、风力发电机设计的外部条件3、风力发电机等级要求4、其它环境影响5、外部电网条件的影响6、载荷方面的影响五、风力发电机组主要技术参数1、技术参数2、轮毂高度的设计风速3、安全系统参数4、风机设计主要技术参数六、风力发电机的技术规格与要求1、叶轮2、增速箱3、偏航系统4、液压系统5、润滑与冷却系统6、制动系统7、锁紧装置8、电控系统1）变桨控制系统2）风机主控系统3）中央监控系统4）机舱控制柜主要功能5）塔基控制柜主要功能6）变流器主要功能9、发电机1）永磁发电机的结构组成2）高速永磁同步发电机基本技术参数3）永磁同步发电机制造要求4）发电机出厂测试要求10、全功率变流器1）变流器控制原理图2）变流器功能要求3）变流器技术指标和参数4）变流器设备的可靠性及维护性5）变流器的国际标准和电网法规6）低电压穿越功能的实现7）保护功能8）接口和通讯内容11、滑环12、防雷保护13、联轴器14、风机主轴15、风机轴承16、风机塔架17、风机机舱1）机舱罩2）底座18、雷电保护、接地、等电位联结和浪涌保护19、机舱内部的密封、隔音和保护20、提升机21、机组安全系统22、风力发电机的基础23、机舱总装流程图七、风机主要部件供货说明1、风机的主要部件供货清单1）叶片2）高速永磁发电机3）液压系统4）变流器5）控制系统供货范围6）中央监控系统供货范围7）风机刹车系统8）风机变桨系统9）全功率风能变流器10）公辅系统方面2、风机的其它供货内容八、风机的设计图纸和文件交付内容1、通用资料2、叶片3、连轴器4、液压系统；5、发电机6、变流器7、滑环8、控制系统9、中央监控系统九、产品制造标准1、设计和制造必须执行的标准2、风力发电行业通用标准3、风力发电建设土建标准4、电气控制方面的标准十、产品质量保证1、齿轮增速箱2、叶片3、发电机和变流器4、电控柜的检验和试验十一、技术服务及人员培训十二、风力发电机整机开发进度计划1、2.0MW风力发电机整机开发计划2、2.5MW风力发电机整机开发计划十三、功率曲线十四、附图附录1：酒钢高原风力发电机组的开发和设计附录2：低温型风力发电机组的开发和设计附录3：风机设备的维护说明附录4：风机的检测认证说明附录5：风电机组供应链质量管理附录6：变速恒频发电技术全功率变频高速永磁风力发电机技术规格说明书风能是一种取之不尽、用之不竭的清洁环保可再生资源，风能发电与太阳能、地热、海洋能、氢能、可燃冰等新能源发电相比，技术成熟，将成为21世纪最绿色动力之一。

风力发电场电气设备及系统技术规范一、接入电力系统接入系统方案设计应从全网出发，合理布局，消除薄弱环节，加强受端主干网络，增强抗事故干扰能力，简化网络结构，降低损耗，并满足以下基本要求：网络结构应该满足风力发电场规划容量送出的需求，同时兼顾地区电力负荷发展的需要。

电能质量应能够满足风力发电场运行的基本标准。

节省投资和年运行费用，使年计算费用最小，并考虑分期建设和过渡的方便。

网络的输电容量必须满足各种正常运行方式并兼顾事故运行方式的需要。

事故运行方式是在正常运行方式的基础上，综合考虑线路、变压器等设备的单一故障。

选择电压等级应符合国家电压标准，电压损失符合规程要求。

二、电气主接线风力发电场集电线路方案1根据场区现场条件和风力机布局来确定集电线路方案。

2在条件允许时应对接线方案在以下方面进行比较论证：①运行可靠性；②运行方式灵活度；③维护工作量；④经济性。

3在设计风力发电场接线上应该满足以下要求：1)配电变压器应该能够与电网完全隔离，满足设备的检修需要。

2)如果是架空线网络，应考虑防雷设施。

3)接地系统应满足设备和安全的要求。

三、升压站主接线方式1根据风力发电场的规划容量和区域电网接线方式的要求进行升压站主接线的设计，应该进行多个方案的经济技术比较、分析论证，最终确定升压站电气主接线。

2选定风力发电场场用电源的接线方式。

3根据风力发电场的规模和电网要求选定无功补偿方式及无功容量。

4符合其他相关的国家或行业标准的要求。

5对于分期建设的风力发电场，说明风力发电场分期建设和过渡方案，以适应分期过渡的要求，同时提出可行的技术方案和措施。

6对于已有和扩建升压站应校验原有电气设备，并提出改造措施。

四、主要电气设备短路电流计算叙述短路电流计算基本资料，列表提出短路电流计算成果，包括短路点、短路点平均电压、短路电流周期分量起始值(有效值)、全电流最大有效值、短路电流冲击值。

主要电气设备选择1在选择电气设备时，可以参考地区电网其他升压站、变电所的电气设备的型号和厂商。

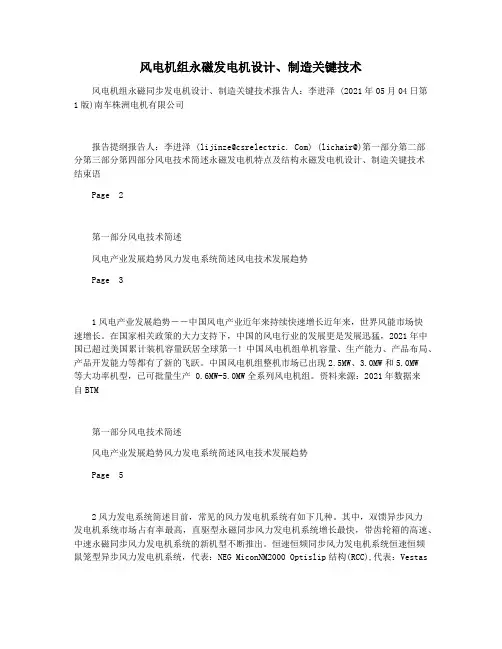

风电机组永磁发电机设计、制造关键技术风电机组永磁同步发电机设计、制造关键技术报告人：李进泽 (2021年05月04日第1版)南车株洲电机有限公司报告提纲报告人：李进泽 (lijinze@csrelectric. Com) (lichair@)第一部分第二部分第三部分第四部分风电技术简述永磁发电机特点及结构永磁发电机设计、制造关键技术结束语Page 2第一部分风电技术简述风电产业发展趋势风力发电系统简述风电技术发展趋势Page 31风电产业发展趋势――中国风电产业近年来持续快速增长近年来，世界风能市场快速增长。

在国家相关政策的大力支持下，中国的风电行业的发展更是发展迅猛，2021年中国已超过美国累计装机容量跃居全球第一！中国风电机组单机容量、生产能力、产品布局、产品开发能力等都有了新的飞跃。

中国风电机组整机市场已出现2.5MW、3.0MW和5.0MW等大功率机型，已可批量生产 0.6MW-5.0MW全系列风电机组。

资料来源：2021年数据来自BTM第一部分风电技术简述风电产业发展趋势风力发电系统简述风电技术发展趋势Page 52风力发电系统简述目前，常见的风力发电机系统有如下几种。

其中，双馈异步风力发电机系统市场占有率最高，直驱型永磁同步风力发电机系统增长最快，带齿轮箱的高速、中速永磁同步风力发电机系统的新机型不断推出。

恒速恒频同步风力发电机系统恒速恒频鼠笼型异步风力发电机系统，代表：NEG MiconNM2000 Optislip结构(RCC),代表：Vestas公司变速恒频双馈异步风力发电机系统，代表：Vestas公司V80变速恒频电励磁同步发电机系统，代表：Enercon公司变速恒频永磁同步风力发电机系统，代表：Lagerway公司风力发电系统简述――恒速恒频同步风电机组三要素：同步发电机齿轮箱励磁调节器恒速恒频同步风力发电机系统风力发电系统简述――异步风电机组三要素：异步发电机齿轮箱无功补偿器恒速恒频鼠笼型异步风力发电机系统高速型：无功补偿器(发电机最简单) 1000kW水冷异步发电机 (南车电机)风力发电系统简述三要素：双馈异步发电机齿轮箱变频器国内代表产品：华锐：1.5MW、3.0MW、 5.0MW;――双馈风电机组变速恒频双馈异步风力发电机系统高速型：双馈、全功率(发电机体积最小) 1.65MW 双馈发电机 (南车电机)风力发电系统简述――双馈风电机组德国Repower公司的5MW双馈风电机组风力发电系统简述――直驱电励磁同步风电系统两要素：电励磁同步发电机全功率变频器Enercon公司E-126直驱，功率7MW,转速低速型：无齿轮箱、全功率变流器(发电机体积最大) 12r/min。

XE/DD115‐5 型5MW 永磁直驱式海上风力发电机组技术规范版权声明：本文档版权为XEMC 所有，未经XEMC 同意严禁他人复制／传播／使用一．XE/DD115‐5 型风机概述XE/DD115‐5 型风机叶轮直径115m，三叶片结构，轮毂高度100 米。

XE/DD115‐5 型5MW 风机按照IEC61400‐‐ⅠC 类风区标准设计，轮毂高度处的年平均风速在8.5m/s 到10m/s 之间，风速15m/s 时，最大湍流强度12% 。

将专门设计的直驱式多极永磁同步发电机与风机整体结构有机集成，其优点是：◆—－对比传统的带增速齿轮箱的风机，旋转部件数量大为减少◆－—极低的维护工作量；更方便的维护操作◆－—采用永磁体励磁，效率大大提高（无转子损耗，从而省去了相应的冷却系统）◆－—机头重量（仅265 吨）较5 兆瓦等级的国际同类产品大大降低◆――变频器等部件全部安装于塔筒内，便于维护◆――全封闭式设计，内循环冷却系统，内置除盐雾设备，完全适用海洋环境◆－—机头装配完整后，可在海上整体运输并用一台起重机安装主轴承采用多列圆柱滚子轴承，一端与轮毂联接，另一端与发电机锥形支撑和发电机转子联接。

定子与锥形支撑的另一侧联接，并安装到紧凑的机舱铸件上。

这种设计的优点是相对于带主轴的传统设计，载荷分布到相对大的直径上，从而减轻重量。

发电时，叶轮的转速是变化的。

可利用的空气动力扭矩和产生的机电扭矩之间的匹配决定叶轮的转速。

转矩—转速曲线存储在变频器的控制器中。

发电机侧的逆变单元根据检测到的发电机发出的频率，调整发电机定子电流。

AC‐DC‐AC 变频器位于塔基，当电流以50HZ（或60HZ，取决于本国适用频率）的恒定频率并入电网时，变频器可使发电机变速运行。

当风速超过额定风速时，变频器也能保证平均恒定电力的输出。

风机运行和停机时，电网侧的功率因素是可控的。

超过额定风速时，叶片变桨控制系统使风轮转速维持在一定的恒速范围内，其偏差应可接受。

永磁直驱风力发电机技术综述发表时间：2018-07-02T11:27:53.600Z 来源：《电力设备》2018年第7期作者：左禾[导读] 摘要：风能是一种清洁的可再生能源，其分布面广，开发利用潜力巨大，而风力发电则是最为常规的风能利用技术。

（西安中车永电捷力风能有限公司陕西西安 710000）摘要：风能是一种清洁的可再生能源，其分布面广，开发利用潜力巨大，而风力发电则是最为常规的风能利用技术。

永磁直驱风力发电机采用永磁体作为励磁系统，由风轮直接驱动发电机，是风力发电机的主要发展方向，通常采用径向气隙以及轴向气隙结构，包括减小起动转矩、冷却和散热设计、永磁体的固定以及发电机的防雷设计等关键技术。

文章就永磁直驱风力发电机技术进行相关分析。

关键词：永磁直驱；风力发电机；技术应用1 风力发电机1.1 风力发电机含义风力发电机主要是一种电力设备，其能够把风能转为机械功，从而带动转子旋转，最后输出交流电。

在广义上，风能也作为太阳能，因此，风力发电机也是以大气为介质、太阳为热源的热能利用发电机。

1.2 风力发电机原理风力发电原理说来很简单，但做起来很难，其利用风去带动风车叶片使叶片旋转，再通过增速机提高叶片旋转速度，以此促使发电机进行发电。

风力发电相较于柴油发电要好很多，因为其利用自然能源。

风力发电不能够作为备用电源，但其使用寿命长，可长期利用。

1.3 风力发电机类型（1）异步型，包括笼型异步发电机和绕线式双馈异步发电机。

（2）同步型，包括永磁同步发电机和电励磁同步发电机。

（3）水平轴，目前利用最多的风力发电机类型。

（4）垂直轴，新型的风力发电机。

与水平轴风力发电机相比，其效率较高，且没有噪音，维护简单，中小型发电机首选。

1.4 永磁直驱风电机组的结构组成永磁直驱风力发电机组没有齿轮箱，风轮直接驱动发电机，亦称无齿轮风力发电机，采用永磁体代替励磁线圈，减少了励磁损耗。

此外，永磁电机无需从电网吸收无功功率来建立磁场，由于没有励磁装置，减少了很多电气设备，从而使机组具有可靠、高效、方便安装和维护等很多优点。

ICS29.160.20K21备案号：NB 中华人民共和国能源行业标准NB/T XXXXX—XXXX永磁风力发电机制造技术规范Manufactural and technical specification for permanent magnet type wind turbinegenerator点击此处添加与国际标准一致性程度的标识（送审稿）（本稿完成日期：）XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 型号、型式、基本要求 (2)4.1 型号及其含义 (2)4.2 额定功率 (2)4.3 额定电压 (2)4.4 定额 (2)4.5 接线方式、出线数目和相序 (2)4.6 旋转方向 (2)4.7 热分级 (2)4.8 结构和安装型式 (2)4.9 冷却方式 (2)4.10 防护等级 (2)4.11 轴承 (2)5 技术要求 (3)5.1 使用条件 (3)5.2 定子绕组和铁心温升限值 (3)5.3 轴承温度 (3)5.4 永磁体 (3)5.5 振动 (3)5.6 噪声 (3)5.7 超速 (4)5.8 定子绕组直流电阻偏差 (4)5.9 绝缘电阻 (4)5.10 线电压总谐波畸变量 (4)5.11 工频耐电压试验 (4)5.12 匝间耐冲击电压试验 (4)5.13 电压调整率 (4)5.14 三相突然短路 (5)5.15 短时过电流 (5)5.16 效率 (5)5.17 过载 (5)5.18 接地 (5)6 试验方法 (5)6.1 试验要求 (5)6.2 试验项目 (6)7 试验检查项目 (16)7.1 每台永磁同步发电机需经检验合格后才能出厂，并应附有检验合格证。

(16)7.2 检查试验内容： (16)7.3 型式试验 (17)7.4 现场试验包括： (18)8 标志、包装、运输和保管 (18)8.1 铭牌 (18)8.2 接线标识 (18)8.3 运输及保管 (19)8.4 随机文件 (19)8.5 质量保证期 (19)前言本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

风力发电场设计技术规范DL/T 2383-2007Technical specification of wind power plant design1. 范围本标准规定了风力发电场设计的基本技术要求。

本标准适用于装机容量5MW 及以上风力发电场设计。

2. 规范性引用文件GB 50059 35~110KV 变电所设计规范GB 50061 66KV 及以下架空电力线路设计规范DL/T 5092 110KV~500KV 架空送电线路设计技术规程DL/T 5218 220KV~500KV 变电所设计技术规程3. 总则3.0.1 风力发电场的设计应执行国家的有关政策，符合安全可靠、技术先进和经济合理的要求。

3.0.2 风力发电场的设计应结合工程的中长期发展规划进行，正确处理近期建设与远期发展的关系，考虑后期发展扩建的可能。

3.0.3 风力发电场的设计，必须坚持节约用地的原则。

3.0.4 风力发电场的设计应本着对场区环境保护的，减少对地面植被的破坏。

3.0.5 风力发电场的设计应考虑充分利用声区已有的设施，避免重复建设。

3.0.6 风力发电场的设计应本着“节能降耗”的原则，采用先进技术、先进方法，减少损耗。

3.0.7 风力发电场的设计除应执行本规范外，还应符合现行的国家有关标准和规范的规定。

4. 风力发电场总体布局4.0.1 风力发电场总体布局依据：可行性研究报告、接入系统方案、土地征占用批准文件、地质勘测报告、环境影响评价报告、水土保持评价报告及国家、地方、行业有关的法律、法规等技术资料、4.0.2 风力发电场总体布局设计应由以下部分组成：1.风力发电机组的布置2.中央监控室及场区建筑物布置3.升压站布置。
