触摸屏与传感器的应用

触摸屏技术的原理及应用一、概述1. 触摸屏技术的发展历程触摸屏技术，作为一种直观、便捷的人机交互方式，已逐渐渗透到我们生活的各个角落。

其发展历程可谓是一部科技创新的史诗，从最初的电阻式触摸屏到现代的电容式、光学式以及声波式触摸屏，每一步的进展都极大地推动了人机交互方式的进步。

早在20世纪70年代，电阻式触摸屏就已出现。

这种触摸屏由两层导电材料组成，中间以隔离物隔开。

当用户触摸屏幕时，两层导电材料在触摸点处接触，形成电流，从而确定触摸位置。

电阻式触摸屏具有成本低、寿命长等优点，但触摸反应速度较慢，且不支持多点触控，限制了其在高端设备上的应用。

随着科技的进步，电容式触摸屏在20世纪90年代开始崭露头角。

电容式触摸屏通过在屏幕表面形成一个电场，当手指触摸屏幕时，会改变电场分布，从而确定触摸位置。

电容式触摸屏具有反应速度快、支持多点触控等优点，因此在智能手机、平板电脑等设备上得到了广泛应用。

进入21世纪，光学式触摸屏开始受到关注。

光学式触摸屏利用摄像头捕捉屏幕表面的光线变化，从而确定触摸位置。

这种触摸屏具有分辨率高、触摸体验好等优点，但由于其成本较高、易受环境光干扰等因素，目前在市场上的应用相对较少。

近年来，声波式触摸屏作为一种新型技术开始崭露头角。

这种触摸屏通过在屏幕表面产生声波，当手指触摸屏幕时，会改变声波的传播路径，从而确定触摸位置。

声波式触摸屏具有抗干扰能力强、使用寿命长等优点，未来有望在更多领域得到应用。

触摸屏技术的发展历程是一部不断创新、不断突破的历史。

从电阻式到电容式，再到光学式和声波式，每一种新技术的出现都为我们带来了更便捷、更高效的人机交互体验。

随着科技的不断发展，我们有理由相信，未来的触摸屏技术将会更加先进、更加普及，为我们的生活带来更多可能。

2. 触摸屏技术在现代生活中的重要性在现代生活中，触摸屏技术的重要性日益凸显。

随着智能手机、平板电脑、智能电视等设备的普及，触摸屏已经成为我们日常互动的主要界面。

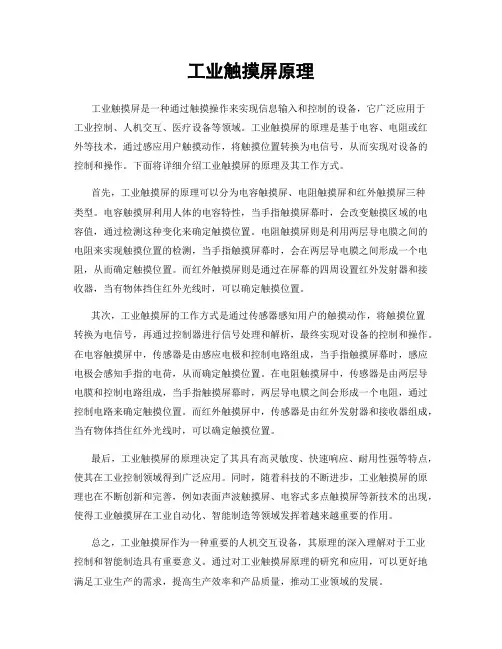

工业触摸屏原理工业触摸屏是一种通过触摸操作来实现信息输入和控制的设备，它广泛应用于工业控制、人机交互、医疗设备等领域。

工业触摸屏的原理是基于电容、电阻或红外等技术，通过感应用户触摸动作，将触摸位置转换为电信号，从而实现对设备的控制和操作。

下面将详细介绍工业触摸屏的原理及其工作方式。

首先，工业触摸屏的原理可以分为电容触摸屏、电阻触摸屏和红外触摸屏三种类型。

电容触摸屏利用人体的电容特性，当手指触摸屏幕时，会改变触摸区域的电容值，通过检测这种变化来确定触摸位置。

电阻触摸屏则是利用两层导电膜之间的电阻来实现触摸位置的检测，当手指触摸屏幕时，会在两层导电膜之间形成一个电阻，从而确定触摸位置。

而红外触摸屏则是通过在屏幕的四周设置红外发射器和接收器，当有物体挡住红外光线时，可以确定触摸位置。

其次，工业触摸屏的工作方式是通过传感器感知用户的触摸动作，将触摸位置转换为电信号，再通过控制器进行信号处理和解析，最终实现对设备的控制和操作。

在电容触摸屏中，传感器是由感应电极和控制电路组成，当手指触摸屏幕时，感应电极会感知手指的电荷，从而确定触摸位置。

在电阻触摸屏中，传感器是由两层导电膜和控制电路组成，当手指触摸屏幕时，两层导电膜之间会形成一个电阻，通过控制电路来确定触摸位置。

而红外触摸屏中，传感器是由红外发射器和接收器组成，当有物体挡住红外光线时，可以确定触摸位置。

最后，工业触摸屏的原理决定了其具有高灵敏度、快速响应、耐用性强等特点，使其在工业控制领域得到广泛应用。

同时，随着科技的不断进步，工业触摸屏的原理也在不断创新和完善，例如表面声波触摸屏、电容式多点触摸屏等新技术的出现，使得工业触摸屏在工业自动化、智能制造等领域发挥着越来越重要的作用。

总之，工业触摸屏作为一种重要的人机交互设备，其原理的深入理解对于工业控制和智能制造具有重要意义。

通过对工业触摸屏原理的研究和应用，可以更好地满足工业生产的需求，提高生产效率和产品质量，推动工业领域的发展。

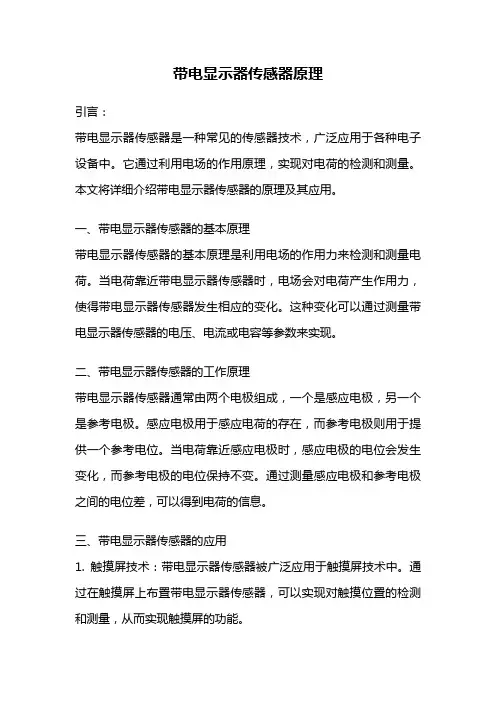

带电显示器传感器原理引言：带电显示器传感器是一种常见的传感器技术，广泛应用于各种电子设备中。

它通过利用电场的作用原理，实现对电荷的检测和测量。

本文将详细介绍带电显示器传感器的原理及其应用。

一、带电显示器传感器的基本原理带电显示器传感器的基本原理是利用电场的作用力来检测和测量电荷。

当电荷靠近带电显示器传感器时，电场会对电荷产生作用力，使得带电显示器传感器发生相应的变化。

这种变化可以通过测量带电显示器传感器的电压、电流或电容等参数来实现。

二、带电显示器传感器的工作原理带电显示器传感器通常由两个电极组成，一个是感应电极，另一个是参考电极。

感应电极用于感应电荷的存在，而参考电极则用于提供一个参考电位。

当电荷靠近感应电极时，感应电极的电位会发生变化，而参考电极的电位保持不变。

通过测量感应电极和参考电极之间的电位差，可以得到电荷的信息。

三、带电显示器传感器的应用1. 触摸屏技术：带电显示器传感器被广泛应用于触摸屏技术中。

通过在触摸屏上布置带电显示器传感器，可以实现对触摸位置的检测和测量，从而实现触摸屏的功能。

2. 电容式位移传感器：带电显示器传感器也可以用于电容式位移传感器中。

通过在位移传感器上布置带电显示器传感器，可以实现对位移的检测和测量，从而实现对物体位置的监测。

3. 静电场传感器：带电显示器传感器还可以用于静电场传感器中。

通过在静电场中布置带电显示器传感器，可以实现对静电场强度的检测和测量，从而实现对静电场的监测。

结论：带电显示器传感器是一种基于电场作用原理的传感器技术，通过测量电场的变化来实现对电荷的检测和测量。

它在触摸屏技术、电容式位移传感器和静电场传感器等领域有着广泛的应用。

带电显示器传感器的原理和应用对于电子设备的发展和创新具有重要意义。

随着科技的不断进步，带电显示器传感器技术也将不断完善和发展，为人们的生活带来更多便利和创新。

触摸屏行业市场分析报告目录核心观点3一、触摸屏概况4（一）触摸屏的概念4（二）触摸屏基本原理4（三）触摸屏主要种类5（四）触摸屏制造工艺6（五）触摸屏核心技术7（六）触摸屏应用领域7（七）触摸屏发展历程8二、全球触摸屏产业发展状况9（一）市场容量与增长趋势9（二）细分行业市场表现11（三）技术发展最新进展12（四）全球触摸屏制造地区分布12（五）全球触摸屏不同尺寸出货量12（五）全球主要厂商与市场份额13三、中国触摸屏产业发展状况15（一）国触摸屏产业发展现状15（二）国涉足触摸屏产业厂商15四、触摸屏上游原材料供应状况17（一）触摸屏主要原材料构成17（二）ITO导电薄膜市场供应情况17（三）ITO导电玻璃市场供应情况17五、触摸屏下游市场需求分析19（一）触摸屏手机19（二）触摸屏电脑20（三）触摸屏MP421（四）触摸屏数码相机21（五）其他应用产品22六、触摸屏行业发展前景展望23（一）国家相关产业政策23（二）影响行业发展的因素23核心观点1.触摸屏是一种特殊的传感器，可以广泛应用于几乎所有需要人机对话的显示器，如手机、mp3、mp4、数码相机、游戏机、个人电子导航仪、家用电器、信息查询系统等。

2.触摸屏可分为四种:红外、电阻式、声表面波和电容式触摸屏。

不同通用类型的触摸屏各有优缺点，应用领域也有所不同。

3.触摸屏技术起源于美国，日本实现产业化，然后中国发展壮大。

目前，触摸屏制造中心开始从日本转移到中国大陆。

4.根据iSuppli发布的报告，2008年全球触摸屏模组出货量将达到3.41亿片，2013年将增至8.33亿片，年复合增长率为19.5%。

预计触摸屏模组的全球销售额将从2008年的34亿美元增长到2013年的64亿美元，年复合增长率为13.7%。

5.从子行业来看，电阻式触摸屏最为常见，占全球触摸屏出货量的91%，但销售比例仅为52%，未来市场份额还会下降；由于苹果iPhone的巨大成功，电容式触摸屏的销量大增。

电容式传感器的应用电容式传感器是把被测的机械量，如位移、压力等转换为电容量变化的传感器。

它的敏感部分就是具有可变参数的电容器。

其最常用的形式是由两个平行电极组成、极间以空气为介质的电容器。

电容式传感器的优点是结构简单,价格便宜，灵敏度高，零磁滞，真空兼容，过载能力强，动态响应特性好和对高温、辐射、强振等恶劣条件的适应性强等。

随着社会的发展，电容式传感器得到了越来越广泛的发展。

下面举几个电容式传感器的应用实例。

1.PT800型压力变送器PT系列产品中的标准型号，内置陶瓷电容式传感器。

可以自由选配模拟、数字现场显示表头。

有多种过程连接件，可以现场调零点、满量程。

广泛应用于自动化工业中对液体、气体和蒸汽的测量。

2.电容式触摸屏目前，电容式触摸屏已经逐渐广泛应用于消费电子、便携式产品领域。

从理论上说，一根走线、间隔、另一根走线，这就是组成一个电容传感器的全部所需，直接在这些走线上覆盖一层绝缘透明塑料膜即可使其成为电路板的一部分。

当手指或某物体或人接近或者碰触到传感器时，电容传感器会检测(或称感测)到电容值的变化如下图标所示3.电容式加速度传感器它有两个固定极板（与壳体绝缘）, 中间有一用弹簧片支撑的质量块，此质量块的两个端面经过磨平抛光后作为可动极板（与壳体电连接）。

当传感器壳体随被测对象在垂直方向上作直线加速运动时，两电容的间隙发生变化，一个增加，一个减小，从而使C1、C2产生大小相等，符号相反的增量，此增量正比于被测加速度。

4.电容式料位传感器测定电极安装在罐的顶部，这样在罐壁和测定电极之间就形成了一个电容器。

当罐内放入被测物料时, 由于被测物料介电常数的影响，传感器的电容量将发生变化，电容量变化的大小与被测物料在罐内高度有关，且成比例变化。

检测出这种电容量的变化就可测定物料在罐内的高度。

5.电容式传声器电容传声器核心是平板电容器，振动膜片是一片表面经过金属化处理的轻质弹性薄膜，当膜片随着声波的压力的大小产生振动时，膜片与后极板之间的相对距离发生变化，膜片与极板所构成电容器的量就发生变化。

电容触摸屏结构组成
电容式触摸屏是一种利用电容感应技术实现触摸控制的设备。

其基本结构包括以下几个部分：
1. 覆盖层：这是用户直接触摸的部分，通常由玻璃或塑料制成。

覆盖层的表面经过特殊处理，例如防刮、防指纹等，以提高触摸的可靠性和用户体验。

2. 导电层：导电层位于覆盖层的下面，通常由透明的导电材料制成，如ITO（氧化铟锡）或金属网格。

导电层的作用是在触摸时与人体形成一个电容，从而检测到触摸的位置。

3. 隔离层：隔离层位于导电层和传感器之间，用于隔离两个导电层，防止它们之间产生电容耦合。

隔离层通常由绝缘材料制成，如聚酯薄膜或玻璃纤维。

4. 传感器：传感器是电容式触摸屏的核心部分，它由一组导电电极组成。

当用户触摸屏幕时，导电层与传感器之间的电容会发生变化，传感器通过检测这些电容变化来确定触摸的位置。

5. 控制电路：控制电路用于处理传感器检测到的电容变化，并将其转换为坐标信息。

控制电路还可以实现触摸手势识别、多点触摸等功能。

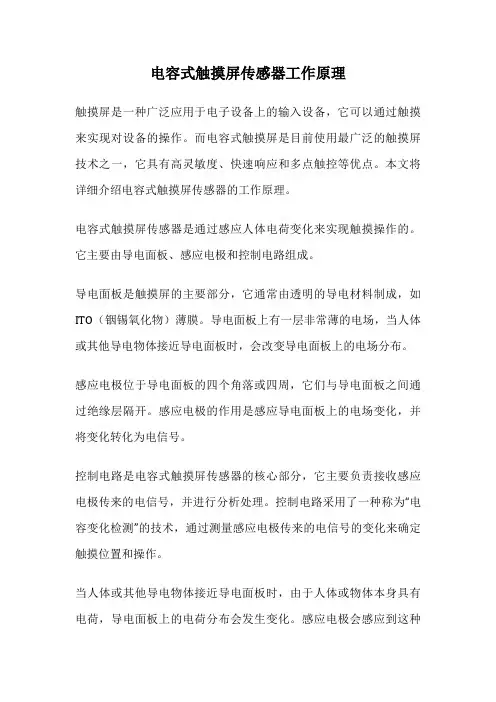

电容式触摸屏传感器工作原理触摸屏是一种广泛应用于电子设备上的输入设备，它可以通过触摸来实现对设备的操作。

而电容式触摸屏是目前使用最广泛的触摸屏技术之一，它具有高灵敏度、快速响应和多点触控等优点。

本文将详细介绍电容式触摸屏传感器的工作原理。

电容式触摸屏传感器是通过感应人体电荷变化来实现触摸操作的。

它主要由导电面板、感应电极和控制电路组成。

导电面板是触摸屏的主要部分，它通常由透明的导电材料制成，如ITO（铟锡氧化物）薄膜。

导电面板上有一层非常薄的电场，当人体或其他导电物体接近导电面板时，会改变导电面板上的电场分布。

感应电极位于导电面板的四个角落或四周，它们与导电面板之间通过绝缘层隔开。

感应电极的作用是感应导电面板上的电场变化，并将变化转化为电信号。

控制电路是电容式触摸屏传感器的核心部分，它主要负责接收感应电极传来的电信号，并进行分析处理。

控制电路采用了一种称为“电容变化检测”的技术，通过测量感应电极传来的电信号的变化来确定触摸位置和操作。

当人体或其他导电物体接近导电面板时，由于人体或物体本身具有电荷，导电面板上的电荷分布会发生变化。

感应电极会感应到这种变化，并将信号传输给控制电路。

控制电路根据接收到的信号进行分析处理，确定触摸的位置和操作。

电容式触摸屏传感器可以实现单点触控和多点触控。

在单点触控中，控制电路可以确定触摸的位置并进行相应的操作，比如点击、滑动等。

在多点触控中，控制电路可以同时感应到多个触摸点，并进行相应的操作，比如放大、缩小、旋转等。

除了在电子设备上广泛应用外，电容式触摸屏传感器还被广泛应用于一些特殊领域，如医疗、教育和工业控制等。

它的高灵敏度和快速响应使得操作更加方便和高效。

总的来说，电容式触摸屏传感器是一种通过感应人体电荷变化来实现触摸操作的技术。

它通过导电面板、感应电极和控制电路的协同工作，实现了触摸位置和操作的确定。

电容式触摸屏传感器的高灵敏度、快速响应和多点触控等特点使得它成为了当今触摸屏技术中的主流。

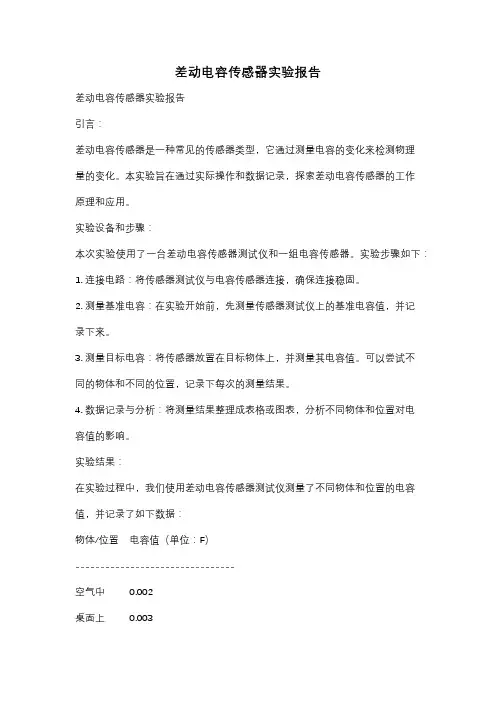

差动电容传感器实验报告差动电容传感器实验报告引言：差动电容传感器是一种常见的传感器类型，它通过测量电容的变化来检测物理量的变化。

本实验旨在通过实际操作和数据记录，探索差动电容传感器的工作原理和应用。

实验设备和步骤：本次实验使用了一台差动电容传感器测试仪和一组电容传感器。

实验步骤如下：1. 连接电路：将传感器测试仪与电容传感器连接，确保连接稳固。

2. 测量基准电容：在实验开始前，先测量传感器测试仪上的基准电容值，并记录下来。

3. 测量目标电容：将传感器放置在目标物体上，并测量其电容值。

可以尝试不同的物体和不同的位置，记录下每次的测量结果。

4. 数据记录与分析：将测量结果整理成表格或图表，分析不同物体和位置对电容值的影响。

实验结果：在实验过程中，我们使用差动电容传感器测试仪测量了不同物体和位置的电容值，并记录了如下数据：物体/位置电容值（单位：F）--------------------------------空气中 0.002桌面上 0.003手掌上 0.004玻璃杯内 0.005根据实验结果，我们可以得出以下结论：1. 差动电容传感器的电容值受到物体和位置的影响。

在空气中，电容值最小；在桌面上，电容值稍大；在手掌上，电容值进一步增加；而在玻璃杯内，电容值达到最大。

2. 物体的介电常数对电容值有很大影响。

空气的介电常数较小，所以电容值较低；而玻璃的介电常数较大，所以电容值较高。

3. 位置的改变也会对电容值产生影响。

在不同位置上测量同一物体的电容值时，我们发现电容值有所变化。

这是因为传感器与物体之间的距离和相对位置的改变导致了电场的变化，进而影响了电容值的测量结果。

实验应用：差动电容传感器在实际应用中有着广泛的用途，以下是几个常见的应用领域：1. 液位检测：差动电容传感器可以用于测量液体的高度或液位。

通过将传感器置于液体中，根据电容值的变化来判断液体的高度或液位。

2. 接触式触摸屏：差动电容传感器可以用于接触式触摸屏的制作。

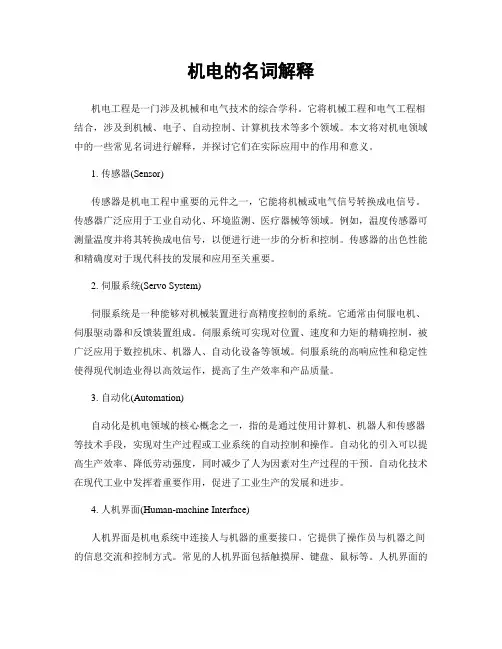

机电的名词解释机电工程是一门涉及机械和电气技术的综合学科。

它将机械工程和电气工程相结合，涉及到机械、电子、自动控制、计算机技术等多个领域。

本文将对机电领域中的一些常见名词进行解释，并探讨它们在实际应用中的作用和意义。

1. 传感器(Sensor)传感器是机电工程中重要的元件之一，它能将机械或电气信号转换成电信号。

传感器广泛应用于工业自动化、环境监测、医疗器械等领域。

例如，温度传感器可测量温度并将其转换成电信号，以便进行进一步的分析和控制。

传感器的出色性能和精确度对于现代科技的发展和应用至关重要。

2. 伺服系统(Servo System)伺服系统是一种能够对机械装置进行高精度控制的系统。

它通常由伺服电机、伺服驱动器和反馈装置组成。

伺服系统可实现对位置、速度和力矩的精确控制，被广泛应用于数控机床、机器人、自动化设备等领域。

伺服系统的高响应性和稳定性使得现代制造业得以高效运作，提高了生产效率和产品质量。

3. 自动化(Automation)自动化是机电领域的核心概念之一，指的是通过使用计算机、机器人和传感器等技术手段，实现对生产过程或工业系统的自动控制和操作。

自动化的引入可以提高生产效率、降低劳动强度，同时减少了人为因素对生产过程的干预。

自动化技术在现代工业中发挥着重要作用，促进了工业生产的发展和进步。

4. 人机界面(Human-machine Interface)人机界面是机电系统中连接人与机器的重要接口。

它提供了操作员与机器之间的信息交流和控制方式。

常见的人机界面包括触摸屏、键盘、鼠标等。

人机界面的设计和操作方式直接影响着用户对机器的认知和使用体验。

良好的人机界面设计有助于提高工作效率和用户满意度，减少误操作和故障发生的可能性。

5. 机器人(Robot)机器人是机电领域中的重要研究方向之一，指的是能够代替人类完成特定工作的自动化装置。

机器人通常由机械臂、传感器和控制系统等组成。

机器人的应用十分广泛，包括工业制造、医疗、军事等领域。

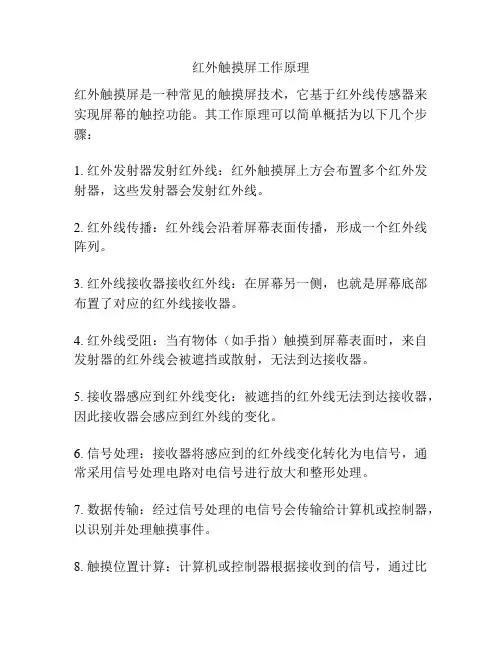

红外触摸屏工作原理
红外触摸屏是一种常见的触摸屏技术，它基于红外线传感器来实现屏幕的触控功能。

其工作原理可以简单概括为以下几个步骤：
1. 红外发射器发射红外线：红外触摸屏上方会布置多个红外发射器，这些发射器会发射红外线。

2. 红外线传播：红外线会沿着屏幕表面传播，形成一个红外线阵列。

3. 红外线接收器接收红外线：在屏幕另一侧，也就是屏幕底部布置了对应的红外线接收器。

4. 红外线受阻：当有物体（如手指）触摸到屏幕表面时，来自发射器的红外线会被遮挡或散射，无法到达接收器。

5. 接收器感应到红外线变化：被遮挡的红外线无法到达接收器，因此接收器会感应到红外线的变化。

6. 信号处理：接收器将感应到的红外线变化转化为电信号，通常采用信号处理电路对电信号进行放大和整形处理。

7. 数据传输：经过信号处理的电信号会传输给计算机或控制器，以识别并处理触摸事件。

8. 触摸位置计算：计算机或控制器根据接收到的信号，通过比
较不同接收器接收到的红外线变化情况，可以计算出触摸的位置。

9. 触摸事件的响应：计算机或控制器将触摸事件的位置信息传输给显示设备，从而实现对触摸的响应和相应操作。

红外触摸屏的工作原理主要依赖于红外线的传输和接收，在触摸时，红外线的遮挡或散射会导致接收器感应到的红外线变化，通过对这些变化的处理和分析，可以准确地确定触摸的位置。

这种触摸屏技术在许多消费电子产品和工业设备中得到了广泛应用。
