负反馈积分放大电路摘要：一、负反馈积分放大电路的概念二、负反馈积分放大电路的特点三、负反馈积分放大电路的应用四、负反馈积分放大电路的注意事项正文：负反馈积分放大电路是一种将输入信号积分并输出，同时通过负反馈机制对电路增益进行调整的电路。
它广泛应用于各种电子设备中，如音频放大器、通信放大器等。
一、负反馈积分放大电路的概念负反馈积分放大电路是一种模拟电子电路，它利用负反馈机制对电路增益进行调整，从而使输出信号更稳定。
它主要由输入电阻、运算放大器、积分器、反馈电阻等组成。
二、负反馈积分放大电路的特点1.稳定性好：由于采用了负反馈机制，电路的增益稳定，输出信号波动小。
2.线性度好：电路的线性度较高，能够满足大多数应用场景的需求。
3.噪声抑制能力强：负反馈积分放大电路能够有效地抑制噪声，提高输出信号的质量。
4.输入阻抗高：电路的输入阻抗较高，对输入信号的影响较小。
三、负反馈积分放大电路的应用1.音频放大器：负反馈积分放大电路常用于音频放大器中，对音频信号进行放大，从而提高音频信号的响度。
2.通信放大器：在通信系统中，负反馈积分放大电路用于放大微弱信号，从而延长传输距离。
3.传感器信号处理：在各种传感器信号处理电路中，负反馈积分放大电路用于对传感器信号进行放大、积分处理，提高传感器的灵敏度。
四、负反馈积分放大电路的注意事项1.电路设计时，应选择合适的运算放大器和反馈电阻，以保证电路的稳定性和线性度。
2.在使用过程中，要注意电路的输入和输出阻抗，避免因阻抗不匹配导致的信号损失或反射。
3.为了提高电路的稳定性，可以采用多重反馈结构或添加稳定器等方法。
综上所述，负反馈积分放大电路具有稳定性好、线性度好、噪声抑制能力强等优点，广泛应用于音频放大器、通信放大器等电子设备中。

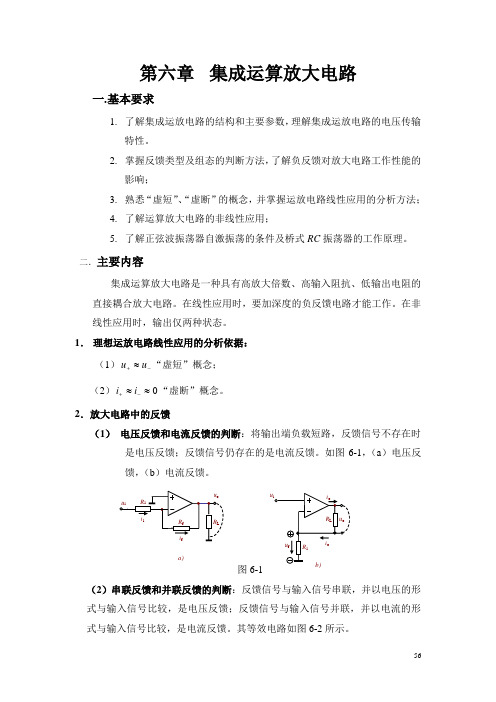

第六章 集成运算放大电路一. 基本要求1. 了解集成运放电路的结构和主要参数，理解集成运放电路的电压传输特性。
2. 掌握反馈类型及组态的判断方法，了解负反馈对放大电路工作性能的影响；3. 熟悉“虚短”、“虚断”的概念，并掌握运放电路线性应用的分析方法；4. 了解运算放大电路的非线性应用；5. 了解正弦波振荡器自激振荡的条件及桥式RC 振荡器的工作原理。
二．主要内容集成运算放大电路是一种具有高放大倍数、高输入阻抗、低输出电阻的直接耦合放大电路。
在线性应用时，要加深度的负反馈电路才能工作。
在非线性应用时，输出仅两种状态。
1． 理想运放电路线性应用的分析依据：（1）-+≈u u “虚短”概念； （2）0≈≈-+i i “虚断”概念。
2．放大电路中的反馈（1） 电压反馈和电流反馈的判断：将输出端负载短路，反馈信号不存在时是电压反馈；反馈信号仍存在的是电流反馈。
如图6-1，（a ）电压反馈，（b ）电流反馈。
图6-1（2）串联反馈和并联反馈的判断：反馈信号与输入信号串联，并以电压的形式与输入信号比较，是电压反馈；反馈信号与输入信号并联，并以电流的形式与输入信号比较，是电流反馈。
其等效电路如图6-2所示。
a)图6-2 串联反馈与并联反馈的等效电路（3）正、负反馈的判断：“瞬时极性法”可判断正、负反馈。
从输入端开始假设瞬时极性（“+”或“-”），逐极判断各个相关点的极性，从而得到输出信号的极性和反馈信号的极性。
若反馈信号使净输入信号减小是负反馈；若反馈信号使净输入信号增加是正反馈。
（4）运放电路的四种负反馈组态：如图6-3所示。
另外，要会判定分立元件电路的反馈组态形式。
图6-3（c ） 电压并联负反馈 图6-3（d ） 电流并联负反馈 （5）负反馈电路对放大电路的影响负反馈使放大电路的电压放大倍数降低，但使放大电路的工作性能得到了提高和稳定。
负反馈可改善非线形失真，展宽通频带等。
a ． 输出电压与输出电流得到稳定电压负反馈具有稳定输出电压的作用；电流负反馈具有稳定输出电流的b)u u d f + + __a) 图6-3（a ） 电压串联负反馈图6-3（b ） 电流串联负反馈u o+_ o R2u 0u i作用。
一、概述集成运算放大器（Operational Amplifier，简称Op-Amp）是现代电子电路中常用的一种集成电路元件，其在反相积分电路中有着重要的应用。
反相积分电路是一种基本的模拟电路，通过将输入信号进行积分操作，可以得到输出信号的积分值。
在实际电路设计中，正确操作集成运算放大器反相积分电路对于保证电路性能和稳定性至关重要。
本文将对集成运算放大器反相积分电路的操作进行总结。
二、集成运算放大器反相积分电路结构及原理1. 反相积分电路的结构反相积分电路的基本结构由集成运算放大器和电容构成。
输入信号通过电阻R1连接至集成运算放大器的反向输入端，同时通过电容C1连接至集成运算放大器的输出端，构成了一个负反馈的反相积分电路。
集成运算放大器的正向输入端接地。
2. 反相积分电路的原理当输入信号为一个连续可微的函数时，反相积分电路可以将输入信号进行积分操作，并输出积分值。
通过对输入信号进行积分，可以实现信号的积分变换，常用于滤波、波形整形等应用。
三、集成运算放大器反相积分电路操作1. 选择合适的集成运算放大器在设计反相积分电路时，需要选择适合的集成运算放大器。
常见的集成运算放大器有741、LM358等，不同的集成运算放大器具有不同的性能参数，如增益带宽积、输入偏置电流等，需要根据具体的应用需求选择合适的集成运算放大器。
2. 确定反相输入端的接地方式集成运算放大器的反相输入端需要通过电阻与输入信号相连接，同时需要接地，以提供稳定的工作环境。
在实际操作中，需要注意反相输入端的连接方式，保证电路的稳定性和准确性。
3. 选择合适的电阻和电容在反相积分电路中，电阻和电容的选择对于电路的性能有着重要的影响。
通过选择合适的电阻和电容数值，可以调节反相积分电路的积分时间常数，从而实现对输出波形的控制。
4. 分析电路的频率特性在设计反相积分电路时，需要对电路的频率特性进行分析。
集成运算放大器和电容构成的反相积分电路在不同的频率下有着不同的工作特性，需要通过频率特性分析，对电路进行优化。
负反馈与集成运算放大器电子教案一、教学目标1. 了解负反馈的概念及其在电路中的应用。
2. 掌握集成运算放大器的基本原理和特性。
3. 学会使用集成运算放大器进行信号处理和分析。
二、教学内容1. 负反馈的基本概念负反馈的定义负反馈的分类负反馈的作用2. 集成运算放大器的基本原理运算放大器的组成运算放大器的符号及参数运算放大器的工作原理3. 集成运算放大器的特性差分输入特性开环增益和闭环增益输入阻抗和输出阻抗带宽三、教学方法1. 讲授法：讲解负反馈的基本概念、集成运算放大器的基本原理和特性。
2. 案例分析法：分析实际应用中的集成运算放大器电路，让学生更好地理解运算放大器的使用。
3. 实验法：安排实验室实践环节，让学生动手搭建简单的运算放大器电路，加深对知识的理解。
四、教学安排1. 第一课时：负反馈的基本概念负反馈的定义负反馈的分类负反馈的作用2. 第二课时：集成运算放大器的基本原理运算放大器的组成运算放大器的符号及参数运算放大器的工作原理3. 第三课时：集成运算放大器的特性差分输入特性开环增益和闭环增益输入阻抗和输出阻抗带宽五、教学评价1. 课堂问答：检查学生对负反馈和集成运算放大器的基本概念、原理和特性的理解。
2. 课后作业：布置相关练习题，巩固所学知识。
3. 实验室实践：评估学生在实验室动手搭建运算放大器电路的能力，以及对电路的分析能力。
六、集成运算放大器的应用1. 放大器电路非反相放大器反相放大器差分放大器2. 滤波器电路低通滤波器高通滤波器带通滤波器带阻滤波器3. 模拟运算电路加法器减法器乘法器除法器七、负反馈控制系统1. 负反馈控制系统的基本原理系统的类型系统的稳定性系统的性能分析2. 负反馈控制系统的应用模拟控制系统数字控制系统现代控制系统八、集成运算放大器的选择与测试1. 集成运算放大器的选择参数的选择类型的选择品牌的选择2. 集成运算放大器的测试开环增益测试带宽测试输入阻抗和输出阻抗测试九、实际电路中的负反馈与集成运算放大器1. 实际电路中的负反馈电路举例负反馈的作用负反馈的实现2. 实际电路中的集成运算放大器电路举例运算放大器的性能影响运算放大器的应用领域十、课程总结与拓展1. 课程总结负反馈与集成运算放大器的主要内容回顾重要概念和原理的梳理2. 课程拓展负反馈与集成运算放大器在现代技术中的应用相关领域的进一步学习建议十一、教学参考资源1. 教材和参考书籍《模拟电子技术基础》《集成运算放大器与应用》2. 在线资源和学术文献相关学术论文在线教学视频电子教案和课件十二、教学反馈与改进1. 学生反馈了解学生的学习情况和需求收集学生对教学内容的意见和建议2. 教学改进根据学生反馈调整教学内容和进度改进教学方法，提高教学质量十三、课程评价与考核1. 平时成绩课堂问答课后作业实验室实践2. 考试成绩期末考试考察学生对负反馈与集成运算放大器的综合运用能力十四、教学计划与进度安排1. 教学周次安排每周的教学内容和课时安排课程进度的调整与优化2. 教学计划实施与监督教学计划的执行与跟踪教学进度的及时反馈与调整十五、课程总结与展望1. 课程总结对本课程的教学效果进行评估和总结梳理学生的学习成果和反馈2. 课程展望提出对未来教学的改进和发展方向鼓励学生继续深入学习相关领域知识十一、实验与实践活动1. 实验目的加深对负反馈与集成运算放大器理论知识的理解。

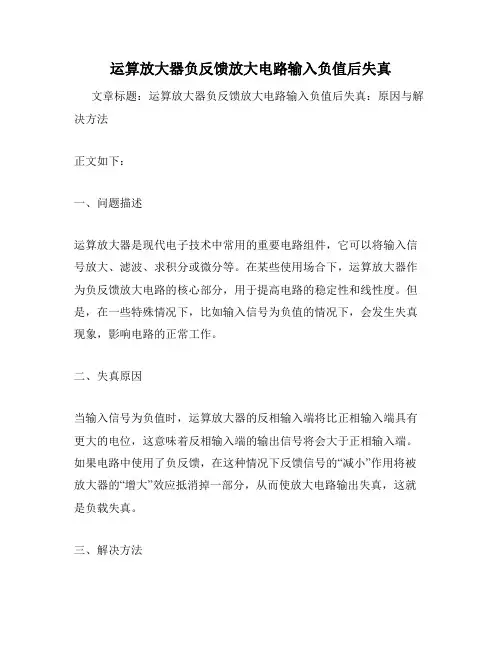

运算放大器负反馈放大电路输入负值后失真文章标题：运算放大器负反馈放大电路输入负值后失真：原因与解决方法正文如下：一、问题描述运算放大器是现代电子技术中常用的重要电路组件，它可以将输入信号放大、滤波、求积分或微分等。
在某些使用场合下，运算放大器作为负反馈放大电路的核心部分，用于提高电路的稳定性和线性度。
但是，在一些特殊情况下，比如输入信号为负值的情况下，会发生失真现象，影响电路的正常工作。
二、失真原因当输入信号为负值时，运算放大器的反相输入端将比正相输入端具有更大的电位，这意味着反相输入端的输出信号将会大于正相输入端。
如果电路中使用了负反馈，在这种情况下反馈信号的“减小”作用将被放大器的“增大”效应抵消掉一部分，从而使放大电路输出失真，这就是负载失真。
三、解决方法为了解决运算放大器负反馈放大电路输入负值后失真的问题，我们可以采用以下方法：1.增加偏置电压：通过增加偏置电压来改善反相输入端的失真现象，即使输入信号为负值时，反相输入端的电位也不会太低。
但是偏置电压过大时，可能会引起其他电路参数的变化，因此应该进行适当的控制。
2.增大输入信号：如果输入信号值较小，可以通过增大输入信号来提升反馈信号的幅值。
这样，即使电路出现失真，因为幅值相对较大，失真效应也会相对减弱。
3.优化反馈电路：合理设计负反馈电路，可以使电路更稳定，减少失真现象。
比如，通过改变反馈电路的阻抗、增益等参数，可以优化反馈效应，避免失真现象的发生。
四、总结运算放大器负反馈放大电路输入负值后失真是一种常见的现象，但是它对电路的稳定性和准确性均会产生一定的影响。
为了避免失真现象的发生，我们可以采取上述方法进行改进和优化，进一步提高电路的性能和可靠性。

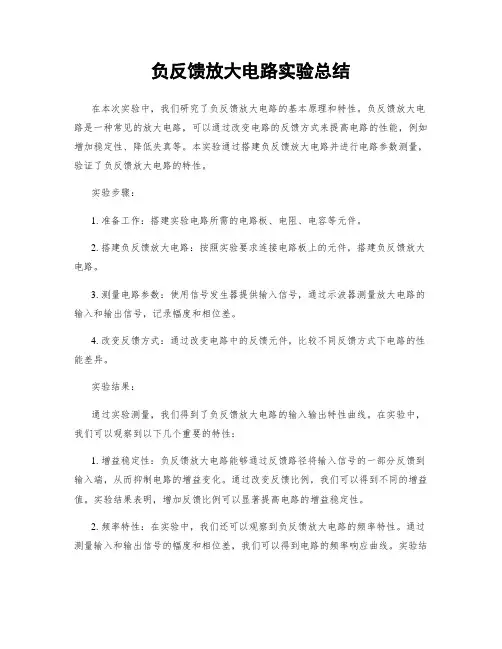

负反馈放大电路实验总结在本次实验中，我们研究了负反馈放大电路的基本原理和特性。
负反馈放大电路是一种常见的放大电路，可以通过改变电路的反馈方式来提高电路的性能，例如增加稳定性、降低失真等。
本实验通过搭建负反馈放大电路并进行电路参数测量，验证了负反馈放大电路的特性。
实验步骤：1. 准备工作：搭建实验电路所需的电路板、电阻、电容等元件。
2. 搭建负反馈放大电路：按照实验要求连接电路板上的元件，搭建负反馈放大电路。
3. 测量电路参数：使用信号发生器提供输入信号，通过示波器测量放大电路的输入和输出信号，记录幅度和相位差。
4. 改变反馈方式：通过改变电路中的反馈元件，比较不同反馈方式下电路的性能差异。
实验结果：通过实验测量，我们得到了负反馈放大电路的输入输出特性曲线。
在实验中，我们可以观察到以下几个重要的特性：1. 增益稳定性：负反馈放大电路能够通过反馈路径将输入信号的一部分反馈到输入端，从而抑制电路的增益变化。
通过改变反馈比例，我们可以得到不同的增益值。
实验结果表明，增加反馈比例可以显著提高电路的增益稳定性。
2. 频率特性：在实验中，我们还可以观察到负反馈放大电路的频率特性。
通过测量输入和输出信号的幅度和相位差，我们可以得到电路的频率响应曲线。
实验结果表明，在一定频率范围内，负反馈放大电路的频率响应是平坦的，增益基本保持不变。
3. 失真情况：负反馈放大电路可以有效降低电路的失真。
在实验中，我们可以通过测量电路输入和输出信号的波形来观察电路的失真情况。
实验结果表明，负反馈放大电路的失真程度较低，能够更好地保持输入信号的准确度。
实验总结：通过本次实验，我们深入了解了负反馈放大电路的原理和特性。
负反馈放大电路的特点在于增加了电路的稳定性、降低了失真等方面的优点。
实验结果表明，通过改变反馈比例和反馈方式，可以调整电路的性能，以满足不同应用场景的需求。
在实际应用中，负反馈放大电路被广泛应用于音频放大器、运算放大器等领域。
电路基础原理运算放大器的负反馈与正反馈电路基础原理中，运算放大器是一种重要的电路元件，在电子设备中被广泛应用。
而运算放大器的工作原理中的负反馈与正反馈，更是为其提供了丰富的功能和性能。
1. 负反馈的作用负反馈是指将运算放大器输出回馈到其输入端，通过改变输入电压或电流来调节输出信号。
负反馈的作用主要有两方面：- 改善放大器的线性度：在负反馈模式下，放大器的非线性失真可以得到有效的抑制。
通过负反馈，放大器的放大倍数可以保持相对稳定，不随温度、工作电压等环境因素的变化而改变。
- 提高放大器的输入阻抗和输出阻抗：放大器的输入阻抗可以大大提高，而输出阻抗则减小，使得放大器可以更好地匹配各种不同的负载电阻。
2. 负反馈的两种类型根据负反馈连接的方式，可以分为电压负反馈和电流负反馈。
电压负反馈是通过将放大器的输出电压回馈到输入端控制输入电压来实现的。
而电流负反馈则是将输出电流变换为输入电压，调节电流流过输入端的方式进行控制。
3. 正反馈的作用正反馈是指将放大器输出的一部分信号经过变换后再馈回到输入端，使输入信号得到放大或放大倍数增大。
正反馈的作用主要有两方面：- 增大放大倍数：正反馈可以使信号得到不间断的放大，输出信号随着时间的积累会越来越大。
这使得运算放大器可以在一些特定的应用中得到更高的放大倍数，并且提供更强的驱动能力。
- 产生自激振荡：运算放大器在一些特殊的电路应用中，通过正反馈可以产生自激振荡的效果。
这种自激振荡可以用于产生信号或者产生特定频率的信号源。
4. 正反馈与负反馈的区别负反馈和正反馈是电路中相互联系又互相对立的两个概念。
负反馈是通过将输出信号回馈到输入端来调节放大器的工作状态，以实现对输入信号的精确控制；而正反馈则是通过增强输出信号并重新输入到输入端，增强输入信号的放大效果。
5. 负反馈与正反馈的应用负反馈的应用非常广泛，例如在音频放大器和运算放大器中，通过负反馈可以提高系统的稳定性和线性度。
电子技术模拟电路知识点总结一、模拟电路基础概念模拟电路处理的是连续变化的信号，与数字电路处理的离散信号不同。
在模拟电路中，电压和电流可以在一定范围内取任意值。
这是理解模拟电路的关键起点。
二、半导体器件1、二极管二极管是最简单的半导体器件之一，具有单向导电性。
当正向偏置时，电流容易通过；反向偏置时，电流极小。
二极管常用于整流电路，将交流转换为直流。
2、三极管三极管分为 NPN 型和 PNP 型。
它具有放大电流的作用，通过控制基极电流，可以实现对集电极电流的控制。
三极管在放大电路中应用广泛。
3、场效应管场效应管分为结型和绝缘栅型。
它是电压控制型器件，输入电阻高，噪声小，常用于集成电路中。
三、基本放大电路1、共射放大电路共射放大电路具有较大的电压放大倍数和电流放大倍数，但输入电阻较小，输出电阻较大。
2、共集放大电路共集放大电路又称射极跟随器，电压放大倍数接近 1，但输入电阻高，输出电阻小，具有良好的跟随特性。
3、共基放大电路共基放大电路具有较高的频率响应和较好的高频特性。
四、集成运算放大器集成运算放大器是一种高增益、高输入电阻、低输出电阻的直接耦合放大器。
1、理想运算放大器特性具有“虚短”和“虚断”的特点。
“虚短”指两输入端电位近似相等，“虚断”指两输入端电流近似为零。
2、运算放大器的应用包括比例运算电路、加法运算电路、减法运算电路、积分运算电路和微分运算电路等。
五、反馈电路反馈可以改善放大器的性能。
1、正反馈和负反馈正反馈会使系统不稳定，但在某些特定情况下，如正弦波振荡器中会用到。
负反馈能稳定放大倍数、改善频率特性等。
2、四种反馈组态电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈，它们对电路性能的影响各不相同。
六、功率放大电路功率放大电路的主要任务是向负载提供足够大的功率。
1、甲类、乙类和甲乙类功率放大电路甲类功放效率低，但失真小；乙类功放效率高，但存在交越失真；甲乙类功放则是介于两者之间。
5 一.集成运放电路的基本组成
1. 输入级----采用差放电路，以减小零漂。
2. 中间级----多采用共射（或共源）放大电路，以提高放大倍数。
3. 输出级----多采用互补对称电路以提高带负载能力。
4. 偏置电路----多采用电流源电路，为各级提供合适的静态电流。
理想集成运放
的参数及分析方法
1. 理想集成运放的参数特征 *开环电压放大倍数Aod *差模输入电阻Rd *输出电阻FO -0; *共模抑制比KCM-X;
2. 理想集成运放的分析方法 1） 运放工作在线性区： *电路特征一一引入负反馈
*电路特点一一“虚短”和“虚断”
“虚短”
“虚断”---
2）运放工作在非线性区
*电路特征一一开环或引入正反馈 *电路特点—— 输出电压的两种饱和状态：
当 U +>U -时，U o =+d m
当 u +vu -时，U o =- U Om 两输入端的输入电流为零：
i +=i - =0
1.反相比例运算电路
R 二 R // R
Ca ）基本形式
4心
站 I
Ca ）
基本形式
/+=/-=0
分析依据
“虚断”和“虚短”
.基本运算电路
T r>
DO
2.同相比例运算电路
2二
R // R
3.反相求和运算电路
4二R // R // R // R
A <30
£fD
反相求和运算电路
i
// R // R R=R // R
” R.R\ R. R.
同相求和运算电路
4.
同相求和运算电路
..
W T I)
兔
尺3
二.积分和微分运算电路
1.积分运算
1 .,
胡O ='弓7^」旳心
KC
基本积分运篦电跆
C*
Mo
5.加减运算电路
R // R // Rf =R3// R // R5
2.微分运算
“0=-皿兽
Cn ）基卑微分电足各
<1
电子电路中的负反馈
一、概念
反馈是指将输出信号的一部分或全部通过一定的方式回送到输入端。
反馈有正反馈（应用于振荡电路）和负反馈（应用于放大电路）之分。
反馈有直流反馈，其作用：稳定静态工作点。
有交流反馈，其作用：改善放大器性能。
包括： 扩展通频带;
③减小非线性失真；④改善输入输
出电路。
4、 反馈放大电路的基本关系式：
A f =A /（ 1+AF ），其（1+AF ）称反馈深度，当（1+AF ） 远远大于是1
时为深度负反馈，其 A f =1/ F ，即负反馈后的放大倍数大大下降，且仅由 反馈网络参数就可求放大倍数，而与运放器内部参数无关。
5、 负反馈有四种类型：电压串联负反馈：电压反馈可减小输出电阻，从而稳定输出电压。
电压并联负反馈；
电流串联负反馈； 电流并联负反馈。
电阻。
6、对集成运算放大器反馈类型的经验判断方法是：
当反馈元件（或网络）搭回到反相输入端为负反馈；搭回到同相输入端为正反馈。
当反馈元件（或网络）搭回到输入端为并联反馈，搭回到输入端的另一端为串联反馈。
当反馈元件（或网络）搭在输出端为电压反馈，否则为电流反馈。
而一般的判断方法：若反馈信号使净输入减少， 为负反馈，反之为正反馈。
（用瞬时极性
判断）
若满足Ui=Uid+Uf 为串联反馈，满足 若反馈信号正比输出电压，
为电流反馈。
如（ftl
Qi
如（B ）图，由瞬
时极性判得电路有两级的电流并联负反馈。
联，但不是搭在输出端，所以是电流反馈，即 1、 2、
①提高电压放大倍数的稳定度；②
O
电流反馈可增大输出电阻，从而稳定输出电流。
串联反馈可增大输入电阻。
并联反馈可减小输入
li=lid+lf 为并联反馈。
为电压反馈，反馈信号正比输出电流，
■+
D D
D
反馈元件为
Rf （因Rf 搭在输入端，所以是
并。
