LTE干扰特征规律总结

LTE 干扰日常分析介绍1、概述：对于移动通信网络，保证业务质量的前提是使用干净的频谱，即该频段没有被其他系统使用或干扰。

否如此，会使受干扰系统的性能以与终端用户感受都会产生较大的负面影响。

随着4G LTE 基站的逐步建设、优化，已形成了2/3/4G 基站共存的局面，系统间干扰的概率也大幅提升，在目前已建设的基站中，已发现大量的TD-LTE 基站受到干扰。

这些干扰主要包括两方面：①系统外干扰表现为：2/3G 以与FDD-LTE 小区对TDD-LTE 小区的阻塞、互调和杂散干扰，此外还有其他无线电设备，如手机信号屏蔽器带来的外部同频干扰；②系统内干扰表现为：GPS 跑偏、远端干扰、用户间同频干扰、时隙偏移干扰的一样频段信号干扰。

具体干扰可以分为如下类型：干扰表现为：特殊子帧与上行子帧PRB 的IOT 波动在干扰特点：相同频段小区区域性存在干扰，子帧1&6与2&7全频段存在干扰，干扰小区的IOT按照移动最新提出的干扰要求，TD-LTE 上行100个PRB 检测到的干扰噪声平均值超过-113dBm 即达到存在干扰，需要处理。

2、干扰判断规如此：系统外干扰判断：由于特殊子帧1前四个PRB 与子帧6后四个PRB 为空闲PRB ，正常情况下IOT指标为-117dbm〔我司的IOT提升3dbm〕，即无干扰时为-120dbm。

当子帧1的前4个PRB或子帧6的后4个PRB的IOT至少同时满足3个以与3个以上都大于-113dBm时，判断存在系统外部干扰。

2.1 系统外干扰系统外干扰主要有如下几类为：阻塞、杂散、互调、工程问题以与其他无线电设备的干扰〔如手机信号屏蔽器带来的外部同频干扰〕2.1.1 阻塞干扰判断子帧1和子帧6全部200个PRB中，至少150个PRB的IOT大于-113 dBm；且子帧1的前4个PRB且子帧6的后4个PRB的IOT至少同时满足3个以与3个以上都大于-113dBm。

符合这种条件的时段不小于3个。

LTE 干扰现状、缘由分析及解决方案介绍干扰原理及分类依据干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。

l 系统内干扰：系统内干扰通常为同频干扰。

TD-LTE 系统中，虽然同一个小区内的不同用户不能使用一样频率资源 (多用户 MIMO 除外)，但相邻小区可以使用一样的频率资源。

这些在同一系统内使用一样频率资源的设备间将会产生干扰，也称为系统内干扰。

l 系统间干扰：系统间干扰通常为异频干扰。

世上没有完善的无线电放射机和接收机。

科学理论说明抱负滤波器是不行实现的，也就是说无法将信号严格束缚在指定的工作频率内。

因此，放射机在指定信道放射的同时将泄漏局部功率到其他频率，接收机在指定信道接收时也会收到其他频率上的功率，也就产生了系统间干扰。

主要的干扰具体分类如以以下图所示：系统内干扰原理lGPS 失锁干扰：GPS 失锁、星卡故障、GPS 天线故障等缘由导致时钟不同步的A 基站放射信号干扰到了B 基站的上行接收。

l 超远同频干扰：远距离的站点信号经过传播，DwPTS 与被干扰站的UpPTS 对齐，导致干扰站的基站发对被干扰站的基站收的干扰. l 帧失步干扰：帧偏置配置不当、子帧配比不全都等缘由会导致基站间的上下行帧对不齐，导致SiteA 的下行干扰到了SiteB 的上行，形成帧失步干扰。

l 重叠掩盖干扰：A小区和B 小区存在重叠区域(同频邻区必定会存在确定的切换区域)，由于两个小区之间的信号不是全都的，不正交，会形成干扰。

l 硬件故障干扰：设备故障是指在设备运行中，设备本身性能下降等造成干扰包括：RRU 故障，RRU 接收链路电路工作特别，产生干扰;天馈系统故障，包括天线通道故障，天线通道RSSI 接收特别等，天馈避雷器老化，质量问题，产生互调信号落入工作带宽内。

系统间干扰原理l 杂散干扰：由于放射机中产生辐射信号重量落入受害系统接收频段内，导致受害接收机的底噪抬升，造成灵敏度损失，称之为杂散干扰。

l 互调/谐波干扰：不同频率的放射信号形成互调/谐波产物。

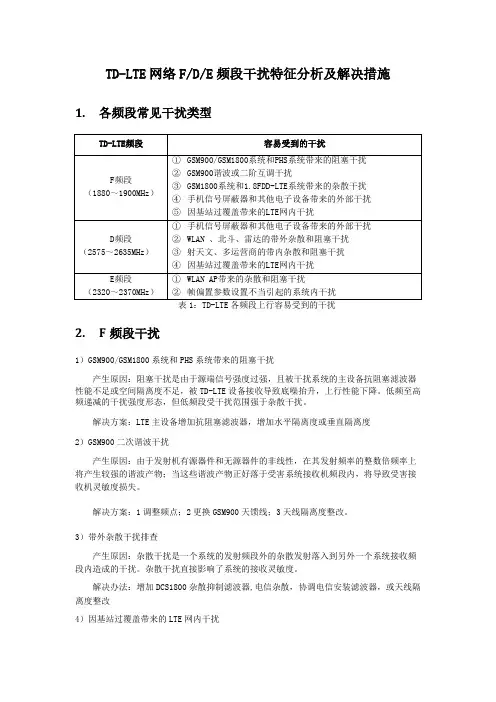

TD-LTE网络F/D/E频段干扰特征分析及解决措施1.各频段常见干扰类型2.F频段干扰1）GSM900/GSM1800系统和PHS系统带来的阻塞干扰产生原因：阻塞干扰是由于源端信号强度过强，且被干扰系统的主设备抗阻塞滤波器性能不足或空间隔离度不足，被TD-LTE设备接收导致底噪抬升，上行性能下降。

低频至高频递减的干扰强度形态，但低频段受干扰范围强于杂散干扰。

解决方案：LTE主设备增加抗阻塞滤波器，增加水平隔离度或垂直隔离度2）GSM900二次谐波干扰产生原因：由于发射机有源器件和无源器件的非线性，在其发射频率的整数倍频率上将产生较强的谐波产物；当这些谐波产物正好落于受害系统接收机频段内，将导致受害接收机灵敏度损失。

解决方案：1调整频点；2更换GSM900天馈线；3天线隔离度整改。

3）带外杂散干扰排查产生原因：杂散干扰是一个系统的发射频段外的杂散发射落入到另外一个系统接收频段内造成的干扰。

杂散干扰直接影响了系统的接收灵敏度。

解决办法：增加DCS1800杂散抑制滤波器,电信杂散，协调电信安装滤波器，或天线隔离度整改4）因基站过覆盖带来的LTE网内干扰解决办法：修改天线下倾角5）DCS1800三阶互调干扰产生原因：由于干扰源天馈器件的互调抑制指标不达标，互调产物落在被干扰系统带内，导致被干扰系统底噪抬升，上行性能下降。

解决办法：1调整频点；2更换DCS1800天馈线；3天线隔离度整改6）阻塞干扰排查产生原因：阻塞干扰是由于源端信号强度过强，且被干扰系统的主设备抗阻塞滤波器性能不足或空间隔离度不足，被TD-LTE设备接收导致底噪抬升，上行性能下降。

低频至高频递减的干扰强度形态，但低频段受干扰范围强于杂散干扰。

解决办法：进行TD-LTE软件升级、调整天面和加装抗阻塞滤波器。

7）外部干扰产生原因：外部干扰一般指当前网络制式之外的干扰源，非法或不当使用引起对TD-LTE频段的干扰。

解决办法：协调关闭干扰源8）时钟失锁导致的干扰产生原因：因为基站的时钟来源于星卡，所以基站的相位需要与星卡的行为保持一致，当星卡出现1pps跳变时，星卡输出给基站的1pps信号已经异常，而基站只能选择相信星卡输出结果，使用星卡的输出信号强制跟随，所以会与周边站点产生相位差，进而对周边基站产生干扰。

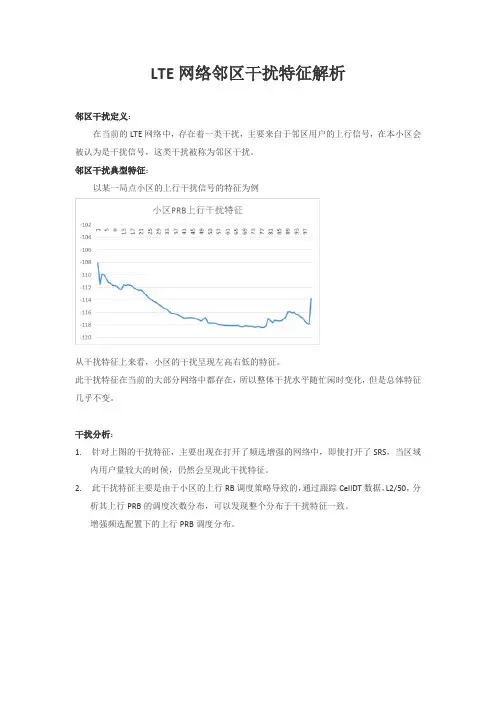

LTE网络邻区干扰特征解析
邻区干扰定义：
在当前的LTE网络中，存在着一类干扰，主要来自于邻区用户的上行信号，在本小区会被认为是干扰信号，这类干扰被称为邻区干扰。

邻区干扰典型特征：
以某一局点小区的上行干扰信号的特征为例
从干扰特征上来看，小区的干扰呈现左高右低的特征。

此干扰特征在当前的大部分网络中都存在，所以整体干扰水平随忙闲时变化，但是总体特征几乎不变。

干扰分析：
1.针对上图的干扰特征，主要出现在打开了频选增强的网络中，即使打开了SRS，当区域
内用户量较大的时候，仍然会呈现此干扰特征。

2.此干扰特征主要是由于小区的上行RB调度策略导致的，通过跟踪CellDT数据，L2/50，分
析其上行PRB的调度次数分布，可以发现整个分布于干扰特征一致。

增强频选配置下的上行PRB调度分布。

其他调度模式的干扰对比情况：
1.将PUCCH的起始位置移动10个RB
干扰特征
上行PRB调度
2.将小区修改成模2的随机调度
干扰特征
上行PRB调度
3.将小区修改成模3的随机调度
干扰特征
上行PRB调度。

LTE网络邻区干扰特征解析
邻区干扰定义：
在当前的LTE网络中，存在着一类干扰，主要来自于邻区用户的上行信号，在本小区会被认为是干扰信号，这类干扰被称为邻区干扰。

邻区干扰典型特征：
以某一局点小区的上行干扰信号的特征为例
从干扰特征上来看，小区的干扰呈现左高右低的特征。

此干扰特征在当前的大部分网络中都存在，所以整体干扰水平随忙闲时变化，但是总体特征几乎不变。

干扰分析：
1.针对上图的干扰特征，主要出现在打开了频选增强的网络中，即使打开了SRS，当区域
内用户量较大的时候，仍然会呈现此干扰特征。

2.此干扰特征主要是由于小区的上行RB调度策略导致的，通过跟踪CellDT数据，L2/50，分
析其上行PRB的调度次数分布，可以发现整个分布于干扰特征一致。

增强频选配置下的上行PRB调度分布。

其他调度模式的干扰对比情况：
1.将PUCCH的起始位置移动10个RB
干扰特征
上行PRB调度
2.将小区修改成模2的随机调度
干扰特征
上行PRB调度
3.将小区修改成模3的随机调度
干扰特征
上行PRB调度。

TD-L TE干扰及分析处理TD-LTE干扰及分析处理 (1)一、概述 (2)二、干扰的基本原理 (3)1、杂散干扰 (3)2、阻塞干扰 (3)3、交调干扰 (4)4、三阶交调干扰 (4)三、干扰影响程度 (4)四、干扰分析及处理 (4)阻塞干扰 (5)互调干扰 (6)杂散干扰 (8)外部干扰 (11)网内干扰 (13)混合干扰分析和整治 (15)五、小结 (16)一、概述对于移动通信网络，保证业务质量的前提是使用干净的频谱，即该频段没有被其他系统使用或干扰。

否则，会使受干扰系统的性能以及终端用户感受都会产生较大的负面影响。

随着4G LTE基站的逐步建设，目前已形成了2/3/4G基站共存的局面，系统间干扰的概率也大幅提升，在目前已建设的基站总，已发现大量的TD-LTE基站受到干扰。

这些干扰主要包括2/3G小区对TD-LTE小区的阻塞、互调和杂散干扰，此外还有其他无线电设备，如手机信号屏蔽器带来的外部同频干扰，具体如下表：TD-LTE各频段上行容易受到的干扰从上表可以看出，由于F频段与干扰源系统的频率比较接近，因此F频段受到的干扰最多。

二、干扰的基本原理1、杂散干扰由于发射机中的功放、混频器和滤波器等器件的非线性，会在工作频带以外很宽的范围内产生辐射信号分量, 若落在被干扰系统接收机的工作频带内时，会抬高了接收机的底噪，从而减低了接收灵敏度。

2、阻塞干扰当输入信号为小信号，输出与输入成线性关系，当有用信号和强干扰一起加入接收机，系统工作在饱和区，输入输出不再是线性关系。

阻塞干扰是指当强的干扰信号与有用信号同时加入接收机时，强干扰会使接收机链路的非线性器件饱和，产生非线性失真。

3、交调干扰当多个系统共存时，这些系统的不同频点之间可能会产生互调产物；天馈系统需要用到很多器件，包括天线、合路器、功分器、滤波器等，这些器件都是不理想的，当不同频点的信号经过这些器件时，就会发生互调，产生很多干扰信号，其中比较强的是三阶，五阶产物；当接收机收到过强的异系统信号时，也会互调产生较强的干扰信号。

TD-LTE干扰排查总结1.概述通过干扰排查宏工具筛选出来的阻塞干扰小区数量以及区域，先判断为大片区域干扰还是零散站点干扰。

所谓大片区域干扰就是全网突然出现大片区域阻塞干扰小区区域干扰特点：干扰时段、强度以及波形图几乎一致，存在一定的规律以及区域性（区域干扰主要有远端干扰、GPS跑偏干扰、时隙不一致干扰）；所谓零散站点干扰就是阻塞干扰基站不存在区域性零散站点干扰特点：干扰站点少、干扰不存在一定的规律以及区域性，个别干扰小区有可能存在一定的相似的波形图。

（零散站点干扰主要有：外部干扰、干扰器、工程问题、部分通道故障、设备问题）2.阻塞干扰判断方法区域阻塞干扰主要有远端干扰、GPS跑偏干扰、时隙偏移干扰，零散阻塞干扰主要有：外部干扰、干扰器、工程问题、部分通道故障、设备问题2.1 区域阻塞干扰判断方法如下：2.1.1 远端干扰A.远端干扰的背景TDD无线通信系统中，在某种特定的气候、地形、环境条件下，远端基站下行时隙传输距离超过TDD系统上下行保护时隙（GP）的保护距离，干扰到了本地基站上行时隙。

这就是TDD系统特有的“远距离同频干扰”。

B.远端干扰的表现受干扰的小区存在一定的时段性、规律性但是受到气候、地形、环境条件下因素干扰强度有一定的差距（相比GPS跑偏基站间干扰强度大、影响范围广）C.分析远端处理的流程：A.先通过观察干扰小区时段与干扰图形发现存在一定的时间性、规律性如下图分析：全网阻塞干扰IOT指标时段主要集中在00:00-9:00时段，9点以后，干扰小区恢复到正常，干扰小区数与频域干扰图形变化趋势如下：B. 使用mapinfor 将干扰小区图层绘制出来，看看干扰分部是否存在一定区域性 标注：C. 通过以上方法可以怀疑为远端干扰 ，判断是否为远端干扰最快的方法，可以通过调整天线的下倾角以及方位角可以判断是否为远端干扰以及远-120-115-110-105-100-95-90-85-80-75-70-65-60191725334149576573818997105113121129137145153161169177185193201坐标轴标题子帧1/6干扰指标端的大致方向。

TD-LTE干扰分析、排查及解决措施(1001)--经典江西TD-LTE干扰分析进展及排除思路目录一、背景 (3)二、TDD-LTE系统间干扰情况 (3)三、干扰分类 (5)3.1阻塞干扰 (5)3.2杂散干扰 (9)3.3GSM900二次谐波/互调干扰 (12)3.4系统自身器件干扰 (14)3.5外部干扰 (16)四、排查方法 (17)4.1资源准备 (17)4.2数据采集 (18)4.3制作RB干扰曲线分布图 (18)4.4现场排查方法 (19)五、江西LTE现网情况 (20)5.1各地市干扰统计情况 (20)5.2各地市干扰分布情况 (20)六、新余现场干扰排查整治 (22)6.1干扰样本站点信息 (23)6.2样本站点案例 (24)七、九江FDD干扰专题 (37)7.1九江现网情况 (37)7.2干扰样本点信息 (38)7.3受干扰站点与电信FDD站点分布情况 (39)7.4九江彭泽县FDD干扰排查 (39)7.5抽样排查处理 (40)7.6电信FDD干扰解决建议 (46)八、后续计划 (46)一、背景●使用频率：工信部批准电信和联通混合组网试点开展，随着1875~1880MHz保护带推移至1880~1885MHz，不排除电信不加滤波器提前使用1880频段；●设备能力：我司早期采购设备抗阻塞能力不满足559号文要求导致TDS升级TDD的部分双模站点现网使用存在阻塞干扰；●工程施工：现场施工问题导致各制式/系统间隔离度不够带来的干扰。

二、TDD-LTE系统间干扰情况TD-LTE频段容易受到的干扰-110～-115dBm/PRB 小于9Mbps 轻度干扰小于-115dBm/PRB 大于9Mbps 无干扰三、干扰分类根据射频特性和频谱关系分析出F 频段TD-LTE 基站会受到电信与联通FDD-LTE、DCS1800、GSM900 和PHS基站的干扰，按照干扰类型又分为阻塞干扰、杂散干扰、谐波/互调干扰等。

转发：LTE常见干扰排查（中国移动）日期：2017-01-12 11:04 浏览：149 评论：0在任何通信系统中，都存在环境背景噪声，我们一般称之为高斯白噪声。

高斯白噪声的功率谱密度可用下面的公式来表达：kT，其中k=1.38×10-23J/0K为波尔兹曼常数，T为绝对温度，绝对温度=摄氏温度+273。

转换为对数形式，即10log(kT)。

在常温下，T=2900K，此时的白噪声功率谱密度=-174dBm/Hz。

我们通常所指的通信系统的底噪就是指的一定带宽内的高斯白噪声的总功率。

比如：假设系统使用带宽为20MHz，那么，20MHz内系统底噪为：-174dBm/Hz+10log20000000Hz=-101dBm/20MHz对于LTE TDD系统单个子载波（15KHz）而言，其底噪为：-174dBm/Hz+10log15000Hz=-132.2dBm/子载波对于单个RB而言，由12个15KHz的子载波构成（共180KHz），那么，单个RB 的底噪为：-174dBm/Hz+10log180000Hz=-121.4dBm/RB而对于一般的接收机来说，还要在上述功率值的基础上加上噪声系数NF。

一般基站的噪声系数是3~4dB。

LTE1.1LTE常见干扰按照干扰门限可划分为4个等级，平常我们主要排查底噪>-110dBmF频段常见干扰：➢DCS1800杂散干扰；➢DSC1800阻塞干扰；➢DCS1800互调干扰；➢GSM900谐波干扰；➢其他干扰（PHS、电信FDD-LTE等）；D频段常见干扰：➢广电MMDS；➢CDMA800三次谐波；➢公安机关监控的电源控制箱；1.2干扰波形特征1.2.1DCS1800杂散干扰波形特征杂散干扰波形特征：前40个RB底噪偏高，底噪随RB数逐渐增大而降低。

举例1：cell1\cell2存在杂散干扰举例2：cell2小区存在杂散干扰1.2.2DCS1800阻塞干扰波形特征DCS1800阻塞干扰波形特征：20M带宽内100个RB噪声整体偏高。
