高层剪力墙结构的优化设计探讨1. 剪力墙平面布置的优化：对齐，均匀，分散，对称，周边。
建筑方案的平面布局对结构的经济性有很大的作用，这就要求在方案阶段，建筑设计要多与结构设计人员进行详细沟通。
建筑方案布置避免建筑平面的凹凸不规则，楼板局部不连续，扭转不规则等平面不规则建筑。
建筑平面内部墙体的布置尽量拉通对直，就是上下或左右的墙体最好在一个轴线上。
建筑平面的布局，尽量上下或左右对称，避免大的外挑，避免转角窗。
建筑的楼梯、电梯核心筒体尽量不要在主体平面之外，减少大的偏置。
结合建筑平面，结构剪力墙沿纵横两个方向布置，两个方向剪力墙数量基本一致，使两个方向结构刚度接近。
剪力墙布置一般在建筑平面形状或刚度变化处、楼梯间和电梯间周围，房屋各区段的两端或周边。
剪力墙的布置，拉通对直，避免出现大于8米的长墙，避免短肢墙。
短肢墙的配筋率需要提高，所以为了避免短肢墙，墙体长度要满足8倍墙体厚度以上，例如标准层200mm厚度的剪力墙，一般长度在1.8米以上。
单片剪力墙的长度不宜过大，一般不宜超过8米。
过长墙肢通过增设弱连梁，使墙肢断开，墙肢长度一般取不小于8倍墙厚。
避免一字墙体，尤其外围门窗洞边上剪力墙，尽量做成“L”形（同建筑专业协商确定），并保证墙肢长度尽量不小于3倍墙厚度，这样满足有效翼墙条件。
当实际端部长度太短难以满足3倍墙厚度时候，可以做成端柱，端柱的长宽均不小于2倍墻厚度。
对于剪力墙布置，尽量用“L”代替倒“T”形状布置，节省了转角柱子的配筋。
以计算结果满足高规要求为前提，调整剪力墙使整体刚度均匀（刚心和质心接近），抗扭刚度，侧移刚度合理。
软件的计算结果为导向，位移角满足规范要求即可，满足位移比小于1.2。
周期前两个阵型应该是平动为主，且主阵型方向占80%以上。
其余计算指标满足规范要求。
2.剪力墙竖向布置避免三种竖向不规则：竖向构件抗侧力构件不连续（如带转换层建筑），侧向刚度不规则，楼层承载力突变。
这三种竖向不规则也要求结构与建筑专业、业主协商。
探究高层住宅剪力墙结构优化设计近年来，随着城市化的加速，高层住宅的建设越来越普遍。
而在高层建筑中，剪力墙是一种常用的结构形式，能够起到支撑和抗震作用。
因为其重要性，剪力墙的结构设计一直是建筑工程的研究热点。
本文将探究高层住宅剪力墙结构优化设计问题。
一、剪力墙结构概述剪力墙是由砖、混凝土或钢筋混凝土构成的墙体结构，其经过布置和设计后能够在横向方向上具备抵抗水平荷载的能力，使建筑物具有良好的稳定性和抗震能力。
剪力墙结构具有简单、高效、可靠、造价低廉等优点，因此在高层住宅和商业建筑中得到广泛应用。
二、剪力墙结构的优化设计问题剪力墙是一种能够对地震力产生反作用的结构，当地震发生时，剪力墙可以消耗部分地震能量，起到破坏控制作用，从而保护建筑物和居民的安全。
为此，在剪力墙的优化设计中，需要考虑以下几个方面：1. 剪力墙的位置和数量剪力墙的设计数量和位置是影响建筑物抗震性能的重要因素。
传统的剪力墙设计方法是根据静力参数进行计算，然而随着抗震理论研究的不断深入，现代设计方法逐渐从静力方法向动力方法转变，通过地震反应谱、扰动分析等方法进行分析，确定合理的剪力墙数量和位置。
2. 剪力墙的形状和轮廓剪力墙的形状和轮廓对其受力性能影响较大。
在设计中，应尽可能采用等截面或进退式剪力墙，避免采用缺口剪力墙等非等截面形式，以提高剪力墙的受力性能。
3. 剪力墙的刚度剪力墙的刚度直接影响其抵抗地震力的能力。
为了保证建筑物的安全性，剪力墙的抗侧刚度应满足设计要求，结构体系的刚度应适当提高。
4. 剪力墙的连接方式和形式剪力墙在遇到地震时需要与建筑物的其他结构部分协同工作。
因此，在剪力墙的设计中，需要考虑其连接方式和形式。
采用合理的连接方式能够保证各结构部分的协同作用，提高剪力墙受力性能。
5. 剪力墙的材料和强度剪力墙在承载水平荷载时需要有足够的强度和刚度。
因此，在剪力墙的优化设计中，需要考虑材料的选用和强度等指标的合理确定。
三、剪力墙结构优化设计案例为了更好地展示剪力墙结构的优化设计，本文将选取一例现代高层住宅剪力墙结构设计案例进行详细分析。
浅论板式住宅高层建筑剪力墙结构优化设计随着城市化进程的加速和人口的不断增长，高层建筑已经成为城市中不可或缺的一部分。
高楼大厦的建筑结构设计却是一个复杂而又重要的问题。
在高层建筑中，剪力墙结构是一种常见的结构形式，它在抗震性能方面具有重要作用。
本文将浅论板式住宅高层建筑剪力墙结构优化设计，从结构原理、设计要点和优化方法等方面进行阐述。
一、结构原理剪力墙结构是指通过墙体承担建筑整体水平荷载以及竖向荷载，从而达到加固建筑整体结构的目的。
在高层建筑中，剪力墙结构通常采用混凝土墙体或钢筋混凝土墙体作为承载结构，通过设置在建筑结构中的适当位置来提高建筑的整体抗震性能。
剪力墙结构的原理是通过设置墙体，使得建筑的整体结构形成一个刚性整体，能够承担水平地震荷载，从而减小结构的变形和破坏。
在设计中，通常会根据建筑的结构形式和使用功能，合理设置剪力墙的位置和数量，以进一步提高结构的抗震性能。
二、设计要点1. 选址和布局：剪力墙的选址和布局是整个结构设计中的关键环节。
一般来说，剪力墙应该布置在整栋建筑中靠近重要构件和节点的位置，以确保墙体能够有效地转移水平地震荷载。
在设计中，还需要考虑建筑平面布局、开间尺寸和功能分区等因素，从而合理确定剪力墙的位置和数量。
2. 墙体结构：在剪力墙结构设计中，墙体的结构形式和尺寸是至关重要的。
墙体的结构形式可以根据实际情况选择，包括纯墙板、空心墙和钢筋混凝土剪力墙等，需要根据建筑的整体结构和使用需求确定。
墙体的尺寸也需要根据建筑的抗震等级和设计要求进行合理确定，从而确保整个结构的安全性和稳定性。
3. 连接方式：剪力墙与建筑其他构件的连接方式也是设计中需要考虑的重要因素。
在设计中，需要合理设置墙体与构件的连接方式，考虑到整个结构形式和施工方便，以确保墙体能够有效地承担水平地震荷载，并与建筑其他构件形成一个协调稳定的整体结构。
4. 抗震设计：在剪力墙结构设计中，抗震设计是一个非常重要的环节。

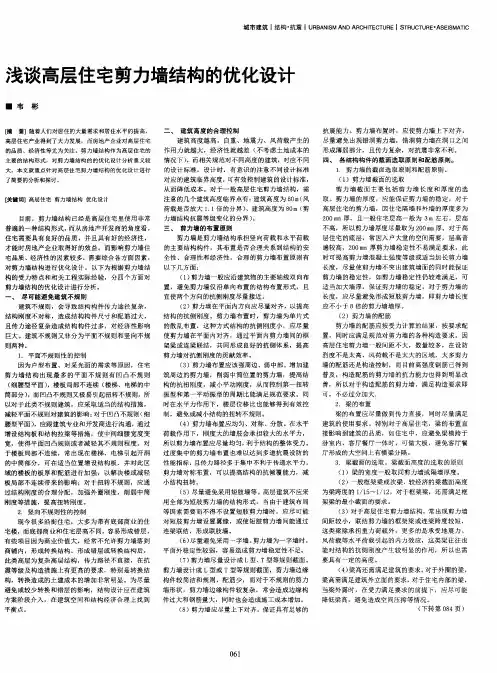

浅谈高层结构剪力墙的布置优化设计摘要：剪力墙结构由于具有广泛的适用性和良好的抗震性能，被应用于世界各地，尤其在我国的高层建筑中得到了广泛的应用。
但剪力墙结构材料用量大，单位造价高，如果设计不合理势必会造成不必要的浪费，这显然不符合当今社会节约能源，降低资源消耗，保护环境的前提，也不符合开发企业利润最大化的总体目标。
因此，优化建筑结构设计，节约材料，降低成本，已经成为了业界普遍关注和重视的问题。
本文结合工程实例谈谈高层结构剪力墙的布置优化设计。
关键词：高层剪力墙建筑；结构设计；方案布置；优化设计一、剪力墙的涵义剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。
这种结构在高层房屋中被大量运用。
剪力墙截面特点是墙肢长度远大于厚度，自身平面内具有很大的刚度和承载力，平面外刚度和承载力都相对较小，墙肢属于偏心受压或偏心受拉构件。
同时在剪力墙结构中，墙是一个平面构件，它除了承受沿其平面作用的水平剪力和弯矩外，还承担竖向压力；在轴力、弯矩、剪力的复合状态下工作，其受水平力作用时似一底部嵌固于基础上的悬臂深梁。
在地震作用或风载下剪力墙除须满足刚度强度要求外，还必须满足非弹性变形反复循环下的延性、能量耗散和控制结构裂而不倒的要求二、剪力墙结构方案的选择只有当剪力墙结构施工的安全得到了保障之后，才能够在诸多的方案当中进行对比选择，并且还应考虑工程造价能够在最低限度的情况下，选取适合此高层建筑的结构形式。
针对层数较少的高层建筑，如：层数在18 层以下的高层住宅推荐采用传统的现浇剪力墙结构，因为在针对每一个墙肢进行实际压轴的计算时所取得的值会出现偏小的情况，而且墙体一般都是构造配筋，必然会使墙体的承载力不能充分的发挥出来。
推荐采用短肢剪力墙结构，能有效将这些问题进行根本的解决。
在7度区，层数在18 层以下的住宅建筑使用短肢剪力墙结构，能有效地将水平地震剪力、结构顶点位移、周期控制在合理的范围之中。
高层剪力墙住宅结构优化设计1. 引言随着我国城市化进程的不断推进，高层住宅建筑已经成为城市居住的主要形式之一。
剪力墙结构作为高层住宅建筑中常用的一种结构形式，其设计合理性对建筑的安全性、稳定性和经济性具有重要影响。
本文将探讨如何对高层剪力墙住宅结构进行优化设计，以提高其性能和效益。
2. 剪力墙结构特点及优化目标剪力墙结构具有较高的抗侧刚度、良好的抗震性能和较大的使用空间，但其自重较大，材料消耗较多，且墙体较为厚重，影响室内采光和通风。
因此，剪力墙结构的优化应围绕提高结构性能、降低成本、改善室内环境等方面展开。
3. 结构优化设计方法3.1 合理布置剪力墙1.根据建筑平面布局和功能需求，合理划分剪力墙的位置和尺寸，使墙体既能够满足结构受力需求，又能够兼顾室内空间使用。
2.在保证结构安全的前提下，适当减小墙体厚度，以降低自重和提高空间利用率。
3.2 采用新型材料及构件1.采用高强度钢材、高性能混凝土等新型材料，以提高剪力墙的承载能力和降低自重。
2.引入钢框架、空腹墙等新型构件，以提高结构的抗震性能和减小墙体厚度。
3.3 优化结构体系1.采用框架-剪力墙结构，使剪力墙与框架共同承担水平力，提高结构的整体稳定性。
2.考虑采用多重剪力墙体系，通过设置多道墙体，提高结构的抗侧刚度和抗震性能。
3.4 合理设置连梁1.合理设置连梁的截面尺寸和连接方式，以提高剪力墙之间的协同工作性能。
2.考虑连梁的屈服强度和极限强度，以保证结构在地震作用下的安全性。
4. 结构优化设计实例以一栋18 层的高层剪力墙住宅为例，采用上述优化方法进行设计。
经过优化，该结构在满足安全性的前提下，自重降低约 10%，墙体厚度减小约 20%，且室内空间利用率得到提高。
5. 结语高层剪力墙住宅结构优化设计应注重合理布置剪力墙、采用新型材料及构件、优化结构体系和合理设置连梁等方面。
通过这些方法，可以提高结构的性能和效益，满足现代城市居住的需求。
6. 结构优化设计软件应用在实际设计过程中，为了更好地实现结构优化，可以借助结构优化设计软件进行模拟和分析。
探究高层住宅剪力墙结构优化设计[摘要]剪力墙结构以其经济和安全优势，被现代高层建筑所应用。
本文对剪力墙结构设计进行分析，并通过其设计过程中的注意点讨论，提出在剪力墙结构优化中的落足点、关键点以及结构措施。
【关键词】高层住宅；剪力墙结构；优化设计随着城市化进程的加快，高层建筑越来越多，在当下经济环境下，要实现建筑效能的最大化发挥，在其结构设计中，必须打破常规，采用空间布置法，实行结构转换层，而出于经济因素分析，剪力墙结构则是进行高层住宅设计的首选。
一、剪力墙结构设计分析1、剪力墙结构设计应用于高层住宅的优势分析在现代建筑设计中，必须考虑到建筑质量、建筑安全、建筑经济效益等，剪力墙结构作为经济性价比最高的设计方式，被广泛应用到高层住宅建筑设计中，而从其结构设计分析来看，其具有一定的优势：抗震性、减压力是衡量高层建筑质量的关键性标准，而结构布置对建筑抗震性产生重要影响。
在高层住宅中，分隔墙较多、开间较小，这就要求具有轻质的材料应用，而剪力墙结构是一个局部概念，可有效降低承载墙的数量，这就减少了建筑压力，同时减少了建筑用材，具有经济性。
从剪力墙外观设计来看，其设计整齐、没有露梁和漏柱，这就保证了建筑施工的美观性，也便于室内装修。
由此看来，建筑设计处于实现其经济原则、安全因素、美观原则的需要，采用剪力墙结构进行设计具有优势性。
2、剪力墙结构设计的注意点剪力墙结构设计中，要合理控制剪力墙结构的刚度、数量、转接层控制、设计计算等方面，以实现结构设计的合理性以及安全性。
其一，剪力墙结构墙体越多，其带来的建筑压力就越大，造成地震的反应度就越大，易造成安全危及；剪力墙结构的刚度越大，地震影响力就越大，若配筋率低，则延性差，这就要求在进行设计中进行刚度、延展性以及抗压性设计。
其二，在转换层控制中，要在建筑荷载能力的控制下进行，要依据强转换弱上部的原则进行设计，并可根据强柱弱梁的方式，进行框支架设计，以便于提升建筑的抗震能力。
某高层住宅剪力墙结构优化设计
发表时间：2014-09-17T09:27:44.653Z 来源：《工程管理前沿》2014年第7期供稿作者：段雨秋
[导读] 设计过程中，要充分利用现有软件计算快速的优势，布置多种方案，分析比较计算结果，以期达到最优的设计。
段雨秋（广东省轻纺建筑设计院）
摘要：近几年，随着我国经济的快速发展，我国城市高层建筑也随之快速发展，一栋栋高楼拔地而起，由此产生了一个新名词：含钢量。
含钢量直接影响着工程的建筑成本，成为了建设单位尤其是房地产开发商追逐的一个目标。
在这些高层建筑中，剪力墙结构由于其在使用空间上所具有的各种优越性，受到了人们的欢迎，尤其是其满足了住宅功能的要求，更是受到了房地产开发商的青睐。
剪力墙结构已成为高层住宅的主要结构形式。
本文结合工程实例，仅对剪力墙结构怎样进行优化设计，保证结构安全的同时，达到理解的经济效果进行了总结分析，并提出了相关建议和措施。
关键词：剪力墙；结构设计；优化；含钢量1 剪力墙结构特点剪力墙结构是由一系列纵向、横向剪力墙及楼盖所组成的空间结构，承受竖向荷载和水平荷载，是高层建筑中常用的结构形式。
由于纵、横向剪力墙在其自身平面内的刚度都很大，在水平荷载作用下，侧移较小，因此这种结构抗震及抗风性能都较强，承载力要求也比较容易满足，适宜于建造层数较多的高层建筑。
根据剪力墙墙肢的长度，剪力墙结构分为普通剪力墙结构和短肢剪力墙结构。
《高规》规定：截面厚度不大于300mm，墙肢截面高度与厚度之比的最大值大于4但不大于8 的为短肢剪力墙结构。
短肢剪力墙结构相对于剪力墙结构其抗侧移刚度较小，规范规定不能采用全部短肢剪力墙的剪力墙结构，短肢剪力墙较多时，应利用电梯、楼梯间布置筒体，形成短肢剪力墙与筒体共同抵抗水平力的剪力墙结构。
对于层数较少的高层住宅，可以采用短肢剪力墙结构体系，避免剪力墙结构轴压比太低，墙体承载力不能充分发挥，造成浪费。
20 层以上的建筑一般采用剪力墙结构。
2 工程实例2.1 工程概况某小区高层住宅群，位于湖北省某地，抗震设防烈度6 度，场地类别Ⅲ类。
项目共十栋住宅，另有一层地下室。
住宅层数为23~25层。
本文以1#2#住宅为例，详细介绍结构布置及优化过程。
1#2#住宅建筑面积20798.8 平方米，共23 层，首层及二层层高4.5 米，其他层层高3 米，一层地下室。
结构在中间设置一道伸缩缝，缝宽200mm，满足抗震要求。
结构平面如下图所示。
2.2 结构布置及优化结构平面布置在满足建筑使用要求的前提下，应尽量简洁、规则，结构的刚心和质心一致。
剪力墙应沿建筑物全高布置，各层门窗洞口应上下对齐，形成明确的连梁和墙肢，避免错洞剪力墙和叠合错洞剪力墙。
剪力墙的墙厚和混凝土强度等级沿建筑物高度连续变化，避免刚度突变。
剪力墙墙肢不宜过长，规范要求不大于8m。
根据本项目建筑平面特点，设计人员初步方案确定采用剪力墙结构体系，结构平面布置尽量均匀对称，减少扭转的影响，并在电梯及楼梯部位设置了筒体，剪力墙的墙肢厚度200mm，长度2000mm，由于首层和二层层高较高，剪力墙墙肢厚度增加为300mm。
经初步计算后发现，结构整体偏刚，位移角较小，且含钢量偏大，不能满足业主要求。
通过调整，取消了电梯及楼梯间周围的筒体，布置成普通的剪力墙，其他墙肢长度也同时修改为1700mm，底部三层剪力墙混凝土强度等级C40，上部楼层均匀变化为C35、C30。
采用PKPM 计算后，结构刚度适中，分布均匀，周期及位移角有所增加，但均在合理范围内。
结构轴压比也略有增加，一般在0.5 左右，不超过0.55。
结构计算主要参数如下：经过设计人员合理优化平面布置后，PkPM 初步计算剪力墙的配筋大多为构造配筋，其节点区主筋、箍筋以及墙段水平分布筋的配筋均按规范的最小配筋率配置。
初步统计，优化后剪力墙部分的钢筋含量减低了近1/3。
3 优化的目的-含钢量3.1 含钢量现在已经成为建设方和设计人员最关心的话题和一直努力的目标。
一些房地产开发商对结构的含钢量进行了详细的统计，并对结构设计提出了明确的要求。
影响含钢量的因素很多，首先是建设地的基本信息，如抗震设防烈度、场地类别、基本风压。
这些是设计人员无法改变的。
在这些外部因素一定的条件下，怎样把建筑设计的即安全又经济是设计人员要努力的工作。
这个工作既包括建筑师也包括结构师。
据统计，层高每增加10mm,含钢量可以增加2%，拐角窗的设计使含钢量增加1%。
因此对建筑师而言，首先要尽量降低建筑层高，采用轻质的砌体材料，减轻结构的自重，由此可以降低梁柱的配筋和基础的造价。
其次，立面复杂程度也会对含钢量有影响，如飘窗台的设计、转角窗，在满足立面效果的前提下，应尽量减少细节的设计。
对结构师而言，笔者认为合理的平面布置才是关键。
对剪力墙结构来说，墙肢应均匀布置，长度不宜过长，刚度不宜过大，在满足规范规定的楼层最大位移、位移比和剪力系数等参数的基础上，应使计算结果尽量接近规范值。
要尽量减少剪力墙的布置，以大开间剪力墙布置为最佳，有效减轻结构自重，减少基础以致整个工程的造价。
设计过程中，要充分利用现有软件计算快速的优势，布置多种方案，分析比较计算结果，以期达到最优的设计。
3.2 根据PKPM 的统计结果，框架梁的含钢量占总含钢量的一半以上。
如何控制框架梁的含钢量对整个结构的优化有着重要的影响。
对于剪力墙结构，框架梁的跨度一般都比较小，对跨高比不大于5的梁按连梁设计，对跨高比大于5 的按框架梁设计。
本工程采用如下
措施控制框架梁的配筋：1.框架梁混凝土强度等级采用C30，钢筋采用HRB400，以此降低框架梁的最小配筋率；板配筋采用同样的原则；
2.《高规》规定，沿梁全长顶面和底面应至少配置两根纵向钢筋，一、二级抗震设计时钢筋直径不应小于14mm，且分别不应小于梁两端顶面和底面纵向配筋中较大截面面积的1/4；三、四级抗震设计和非抗震设计时钢筋直径不应小于12mm。
通常对于框架结构，因其跨度较大，上部两根纵向钢筋由不同直径钢筋搭接而成，可以节省钢筋用量。
但对于剪力墙结构而言，如此反而造成了浪费。
据本人统计，跨度小于6 米时，上部钢筋完全可以全跨通长设置，只有当跨度大于6 米时，贯通筋才适合采用不同直径搭接，达到节省的目的。
具体原则为：跨度L＞6.0m 时，如支座钢筋直径＝14～18mm，采用2 根支座角部钢筋为上部通长钢筋；如支座钢筋直径＞18mm时，梁上部通长钢筋2ф14。
4 结束语合理的结构布置对结构的安全性、经济性的影响是最重要的，结构工程师应在重视概念设计的前提下，对结构整个体系的承载能力和性能充分了解，不能只依赖规范和计算软件。
对结构进行优化设计，不仅能有效减少建设资金、保护资源，也使结构受力更加合理，整体变形能力对抗震更为有利。
设计这一阶段在项目的成本控制中起着决定性的作用，含钢量更是其中的焦点。
但含钢量的控制，不仅要靠结构工程师，也需要业主和其他专业的支持和配合。
【参考文献】[1] 高层建筑混凝土结构技术规程 JGJ 3-2010[2] 建筑抗震设计规范 GB 50011-2010[3]混凝土结构设计规范GB 50010-2010。
