苹果手机耳机的接线

iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。

本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。

针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。

【1】剪除耳机插头
（耳机接线内的纤维芯线非常细小，需要
用质量较好的剪刀才能剪断）
【2】明确耳机插头各级的定义
【3】剥离出耳机线内的5条色线
（分别是纯红、纯绿、黄绿、黄红和红绿）
【4】最关键的步骤来了
（从红绿线的中间剥离出纯黄线）
剥离出来的各色线的定义是：纯绿（左声道线）
、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
【5】按图2耳机插头各级的定义逐一将
各色线焊接至耳机插头
【6】完全焊好后的样子
(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)
【7】焊好后在焊接位置上UV胶固化绝
缘或用热缩套管收缩绝缘
【8】完全美修复
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。

耳机3.5mm插头（三节四节）接线方法（国标非国标）和代
表的含义
3.5mm有线耳机的意思：使用有线连接3.5mm的耳机插头，通过插头连接手机的耳机插孔实现听歌和录音的功能。

那么4节插头和3节插头各自有什么区别：国标和非国标如何区分和接线。

我们先来分下类：
1.三节插头和四节插头：三节插头只有左右声道，四节插头除了左右声道还带了麦克风功能
三节的插头很好区分
2.四节插头：四节插头有国标和非国标的区别，说通俗点就是麦克风的线是接第三节上还是第四节上，如下图所示：
国标
可以看到麦克风的接线和接地的线是互换，就产生了国标和非国标)
非国标
还有一点值得注意可以区分：根据线的颜色来区分作用。

基本的型号：苹果，小米，魅族，JBL和索尼等一些杂牌耳机线的颜色。

左声道：绿色
右声道：红色
接地线：金色，黑色，黄色，铜色
麦克风：蓝色，白色
⭐像铁三角△，金士顿这两款耳机用线颜色就不能套用上面的方法✘
如果对于介绍的方法，自己维修耳机还不能解决问题的，可以评论区告诉我。

一对一辅导。

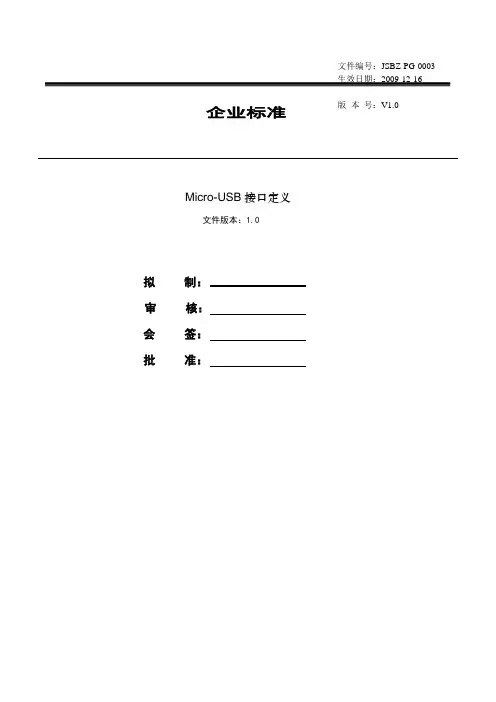

企业标准Micro-USB接口定义文件版本：1.0拟制：审核：会签：批准：文件编号：JSBZ-PG-0003 生效日期：2009-12-16版本号：V1.0耳机端：2、基本参数受话器电性能参数：麦克风电性能参数：3、线材性能：直流电阻值：〈1欧姆/1M，绝缘阻抗：〉10M欧姆，受话器的GND要与MIC的GND分开。

最后在公头连接处相连。

如图所示：三、USB下载线与数据线图及说明1、下载线与数据线连线图图三USB转串口线连线图2、下载线与数据线说明1、下载线说明该数据线为工厂定制＋生产部加工。

该数据线分别连接计算机的标准USB 接口和手机的系统连接器，将计算机的USB 接口转换成串口的接口和电平转换，完成手机与计算机的通讯。

该线完成的功能有：将手机代码通过工具软件下载到手机主板；通过工具软件实现计算机备份及管理手机电话簿，通过计算机发送短信息等功能；通过修改计算机设置，可使计算机通过手机上互联网。

注意事项：1）特别要求GND 与外壳的地连接起来，并保证焊接质量接地良好。

2）外接电源的电压要求是3.5~4.2V。

3）外接电源时请注意电源的正、负极。

红色线接电源正极（＋），黑色线接电源负极（－）。

2、数据线说明1）数据线的一端为USB接口，另一端为MINI USB接口。

2）数据线的各个接线端子需要保护。

3）最大工作电流小于400mA。

4）数据线连续工作至少要保证16小时。

5）数据线的长度为1500+/-30mm。

6）特别要求GND 与外壳的地连接起来，并保证焊接质量接地良好。

7）数据线金属接头的外漏长度根据实际的壳体外形，可以和厂商沟通调整。

四、手机主板母座标准尺寸图。

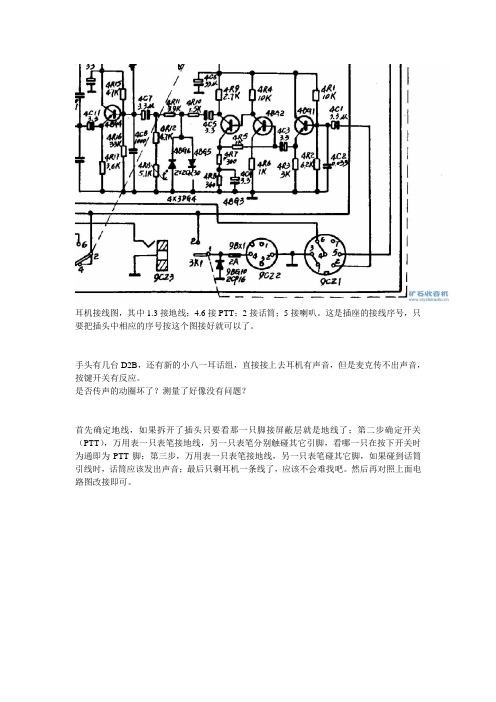

耳机接线图，其中1.3接地线；4.6接PTT；2接话筒；5接喇叭。

这是插座的接线序号，只要把插头中相应的序号按这个图接好就可以了。

手头有几台D2B，还有新的小八一耳话组，直接接上去耳机有声音，但是麦克传不出声音，按键开关有反应。

是否传声的动圈坏了？测量了好像没有问题？
首先确定地线，如果拆开了插头只要看那一只脚接屏蔽层就是地线了；第二步确定开关（PTT），万用表一只表笔接地线，另一只表笔分别触碰其它引脚，看哪一只在按下开关时为通即为PTT脚；第三步，万用表一只表笔接地线，另一只表笔碰其它脚，如果碰到话筒引线时，话筒应该发出声音；最后只剩耳机一条线了，应该不会难找吧。

然后再对照上面电
路图改接即可。

耳机的连接接口有哪些类型耳机是我们日常生活中常用的电子产品之一，而耳机的连接接口类型多种多样。

不同类型的耳机连接接口适用于不同的设备和场景，下面将介绍一些常见的耳机连接接口类型。

1. 3.5mm 耳机插孔3.5mm 耳机插孔是最常见且广泛应用的耳机连接接口。

它通常被称为“耳机孔”或“音频插孔”，具有一个小型圆形插孔，一般位于音频设备的前、后或侧面。

这种连接接口广泛应用于智能手机、平板电脑、笔记本电脑、MP3 播放器等设备上。

2. USB-C 接口USB-C 接口是一种新型的连接接口，被越来越多的设备采用。

与传统的 USB 接口相比，USB-C 接口具有更小的尺寸和更高的传输速度。

很多最新的智能手机、平板电脑和笔记本电脑都开始使用 USB-C 接口来连接耳机。

此外，USB-C 接口还支持数据传输和充电功能。

3. 蓝牙无线连接蓝牙无线连接是一种省去了物理连接线的耳机连接方式。

通过蓝牙技术，耳机可以与音频设备进行无线连接，实现音频的传输。

蓝牙耳机的优势在于免去了连接线的限制，使得使用更加便捷。

现在市面上有很多蓝牙耳机供消费者选择。

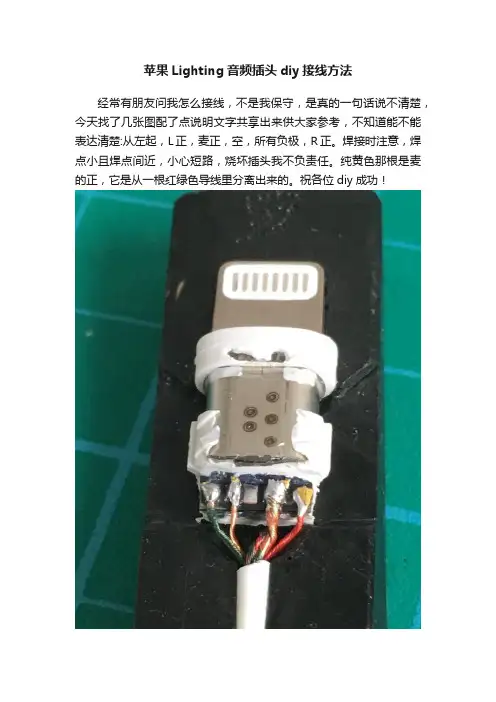

4. 闪电接口（Lightning）闪电接口是苹果公司独有的耳机连接接口，用于连接苹果的移动设备，如 iPhone、iPad 和 iPod Touch。

闪电接口兼具耳机连接和数据传输充电功能，可以通过一个接口实现多种功能。

由于是专属接口，使用闪电接口的耳机需要专门为苹果设备设计。

5. 传统音频接口除了3.5mm 耳机插孔之外，还有一些传统的音频接口类型，如6.35mm 大插孔和 RCA 接口。

这些接口通常用于高端音频设备，如专业音响、音频调音台等。

对于一般用户而言，不常见于日常使用场景。

需要注意的是，由于不同设备和品牌的耳机连接接口存在差异，所以在购买耳机时需要确认设备的连接接口类型，以确保耳机能够正常连接和使用。

总结：耳机的连接接口类型多种多样，常见的包括：3.5mm 耳机插孔、USB-C 接口、蓝牙无线连接、闪电接口和传统音频接口。

iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。

本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。

针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。

剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。

例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。

而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。

三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。

对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。

类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。

至于线控，则是通过MIC和GND回路进行控制的。

这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。

经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。

而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。

手机用的耳机接线方法
1、A ----3 B---2 C---4 D---1 （ 1为负极、234均为负极）
2、A-----2 B---3 C---4 D---1
回答
一般黄色的是公共地，麦克风一般为红色的蓝色和绿色为左右声道没有麦克风的那种黄色是公共地红色和绿色是左右声道有的厂家有时也会搞搞特殊的
一般耳机来说，红和绿是声道线，黄色是地线，蓝色是MIC，而且一般的像这样的DC头的接法都一样，即： GND MIC L R。

所以，换下蓝色和红色应该就可以了。

希望能帮到你
每个耳机里面都会连接两根线的！你说的一根铜色！一根绿色！绿色的表面就是一层绝缘漆！所以就不会造成短路！一根是正极，一根是负极，里面的线是为了不容易拉断线！但是接那边都可以的！一般我们现在用的多是3.5MM的耳机插头！但是不像我们以前用来听歌
的耳机！手机耳机的插头是有4个接触点的！有一个点是专门用来接说话的那个的！最里面的那个接触点是共用的负极线接着！一般耳机坏的地方都在插头那出来点的线中间的线断了！所以你的耳机是好的！但是接好线还是不会响！你可以找一付坏的耳机，把插头用刀把保护层刮掉，如果是手机的就会有4根线吧！有的可能会多些！一般是这样的！有一根铜色的是共用的！另外的是分别接的！一根接左边耳机，一根接到右边耳机上！。

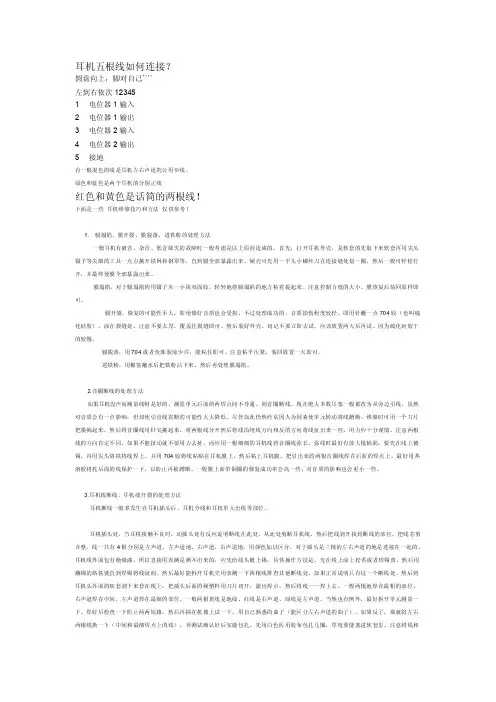

耳机五根线如何连接？圆盘向上，脚对自己````左到右依次123451 电位器1输入2 电位器1输出3 电位器2输入4 电位器2输出5 接地有一根混色的线是耳机左右声道的公用负线。

绿色和蓝色是两个耳机的分别正线红色和黄色是话筒的两根线！下面是一些耳机维修技巧和方法仅供参考！1. 膜塌陷、膜开裂、膜脱落、进铁粉的处理方法一般耳机有破音、杂音、低音缺失的故障时一般考虑是以上原因造成的。

首先，打开耳机外壳，是软套的先取下来软套再用尖头镊子等尖细的工具一点点挑开铁网和钢罩等，直到膜全部暴露出来。

硬壳可先用一平头小螺丝刀在连接缝处划一圈，然后一般可轻松打开，并最终使膜全部暴露出来。

膜塌陷，对于膜塌陷的用镊子夹一小块双面胶，轻轻地将膜塌陷的地方粘着提起来。

注意控制力度的大小。

膜恢复后装回原样即可。

膜开裂，修复的可能性不大，即使修好音质也会受损。

不过处理成功的，音质损伤程度较轻。

即用针蘸一点704胶（也叫硫化硅胶），涂在裂缝处。

注意不要太厚，覆盖住裂缝即可。

然后装好外壳。

切记不要立即去试，应该放置两天后再试。

因为硫化硅胶干的较慢。

膜脱落，用704或者鱼珠胶涂少许，能粘住即可。

注意粘平压紧。

装回放置一天即可。

进铁粉，用棉签蘸水后把铁粉沾下来，然后再处理膜塌陷。

2.音圈断线的处理方法如果耳机没声而测量线财是好的。

测量单元后面的两焊点间不导通。

则音圈断线。

现在绝大多数耳塞一般都改为从旁边引线，虽然对音质会有一点影响，但却使引出线震断的可能性大大降低。

尽管如此仍然经常因人为因素使单元转动将线蹭断。

维修时可用一个刀片把膜揭起来，然后将音圈线用针尖挑起来。

将两根线分开然后将线沿绕线方向相反的方向将线扯出来一些，用力应十分谨慎。

注意两根线的方向肯定不同。

如果不能扯动就不要用力去扯，而应用一根细细的耳机线将音圈线弥长。

弥线时最好有放大镜辅助，要先在线上镀锡，再用尖头烙铁将线焊上。

并用704胶将线粘贴在耳机膜上。

然后粘上耳机膜，把引出来的两根音圈线焊在后面的焊点上。
