涡流探伤培训

涡流检测涡流检测基础知识无损检测课件.一、教学内容二、教学目标1. 理解并掌握涡流检测的基本原理及其在实际工程中的应用。

2. 学会使用涡流检测设备，并能对检测结果进行正确分析。

3. 能够运用所学知识解决涡流检测中的一些实际问题。

三、教学难点与重点教学难点：涡流检测信号的解析。

教学重点：涡流检测的基本原理及其在实际工程中的应用。

四、教具与学具准备1. 教具：涡流检测仪、涡流检测传感器、演示用试件。

2. 学具：笔记本、教材、《涡流检测基础知识》课件。

五、教学过程1. 导入：通过展示一个实际工程中运用涡流检测发现缺陷的案例，引发学生对涡流检测的兴趣。

2. 理论讲解：详细讲解涡流检测的基本原理，让学生理解涡流检测的物理本质。

3. 实践操作：演示涡流检测仪器的使用方法，并指导学生进行实际操作。

4. 例题讲解：通过解析具体涡流检测信号的例子，让学生学会如何分析检测结果。

5. 随堂练习：让学生针对提供的试件进行涡流检测，并对检测结果进行分析。

六、板书设计1. 涡流检测基本原理2. 涡流检测设备与传感器3. 涡流检测信号解析4. 涡流检测在实际工程中的应用七、作业设计1. 作业题目：（1）简述涡流检测的基本原理。

（2）涡流检测设备由哪些部分组成？（3）如何对涡流检测信号进行解析？2. 答案：（1）涡流检测是利用交变磁场在导电试件中产生涡流，通过检测涡流的变化来发现缺陷的一种无损检测方法。

（2）涡流检测设备主要由涡流检测仪、传感器、试件和信号处理系统组成。

（3）对涡流检测信号进行解析时，需关注信号的幅值、相位和频率等参数的变化。

八、课后反思及拓展延伸1. 课后反思：本节课通过实践操作，让学生对涡流检测有了更直观的认识，但部分学生对涡流检测信号解析仍存在困难，今后教学中需加强此方面的讲解。

2. 拓展延伸：鼓励学生查阅相关资料，了解涡流检测在航空、铁路、电力等领域的应用，提高学生的实际应用能力。

重点和难点解析1. 涡流检测信号的解析。

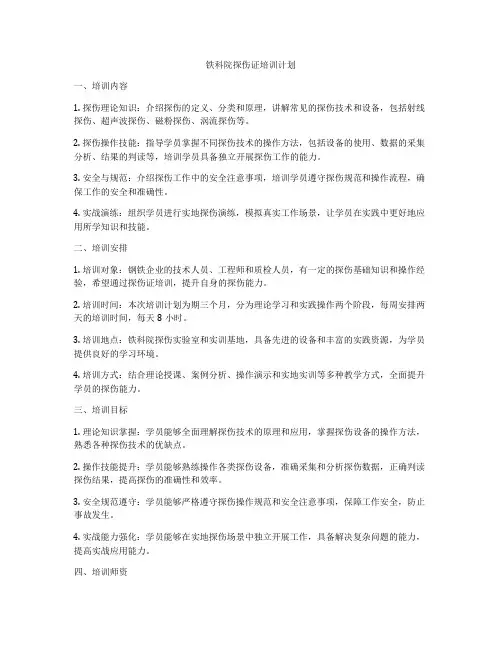

铁科院探伤证培训计划一、培训内容1. 探伤理论知识：介绍探伤的定义、分类和原理，讲解常见的探伤技术和设备，包括射线探伤、超声波探伤、磁粉探伤、涡流探伤等。

2. 探伤操作技能：指导学员掌握不同探伤技术的操作方法，包括设备的使用、数据的采集分析、结果的判读等，培训学员具备独立开展探伤工作的能力。

3. 安全与规范：介绍探伤工作中的安全注意事项，培训学员遵守探伤规范和操作流程，确保工作的安全和准确性。

4. 实战演练：组织学员进行实地探伤演练，模拟真实工作场景，让学员在实践中更好地应用所学知识和技能。

二、培训安排1. 培训对象：钢铁企业的技术人员、工程师和质检人员，有一定的探伤基础知识和操作经验，希望通过探伤证培训，提升自身的探伤能力。

2. 培训时间：本次培训计划为期三个月，分为理论学习和实践操作两个阶段，每周安排两天的培训时间，每天8小时。

3. 培训地点：铁科院探伤实验室和实训基地，具备先进的设备和丰富的实践资源，为学员提供良好的学习环境。

4. 培训方式：结合理论授课、案例分析、操作演示和实地实训等多种教学方式，全面提升学员的探伤能力。

三、培训目标1. 理论知识掌握：学员能够全面理解探伤技术的原理和应用，掌握探伤设备的操作方法，熟悉各种探伤技术的优缺点。

2. 操作技能提升：学员能够熟练操作各类探伤设备，准确采集和分析探伤数据，正确判读探伤结果，提高探伤的准确性和效率。

3. 安全规范遵守：学员能够严格遵守探伤操作规范和安全注意事项，保障工作安全，防止事故发生。

4. 实战能力强化：学员能够在实地探伤场景中独立开展工作，具备解决复杂问题的能力，提高实战应用能力。

四、培训师资1. 主讲教师：具有丰富的探伤理论知识和实践经验，熟悉各种探伤设备的操作，能够针对学员的实际需求，进行个性化的指导和辅导。

2. 助教人员：具备一定的探伤经验和技能，能够协助主讲教师进行操作演示和实地指导，保证学员的学习效果。

3. 实践指导员：负责组织学员进行实地实训，模拟真实探伤工作场景，指导学员在实践中提升能力。

一、实训目的本次实训旨在通过实际操作，使学生掌握涡流检测的基本原理、设备操作、检测方法及数据处理等方面的知识，提高学生的实际操作技能和工程应用能力。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX大学工程实训中心四、实训内容1. 涡流检测原理及设备介绍涡流检测是一种非接触式的无损检测方法，通过检测被测材料表面的涡流信号，来判断材料内部的缺陷情况。

涡流检测仪是一种利用涡流原理进行无损检测的设备，主要包括探头、检测电路、显示系统等部分。

2. 涡流检测设备操作（1）设备准备：首先，检查设备外观是否完好，电源是否正常。

然后，将设备放置在平稳的工作台上。

（2）参数设置：根据被测材料和检测要求，设置检测频率、灵敏度等参数。

（3）探头操作：将探头放置在被测材料表面，缓慢移动，观察显示系统中的涡流信号。

（4）数据处理：根据检测到的涡流信号，分析缺陷情况，并进行记录。

3. 涡流检测方法（1）穿透法：将探头放置在被测材料表面，检测材料内部的缺陷。

（2）表面法：将探头放置在被测材料表面，检测材料表面的缺陷。

（3）磁化法：在被测材料表面施加磁场，检测材料内部的缺陷。

4. 涡流检测数据处理（1）信号分析：观察涡流信号的幅度、频率、相位等特征，判断缺陷类型。

（2）缺陷定位：根据涡流信号的分布情况，确定缺陷位置。

（3）缺陷定量：根据涡流信号的幅度，估计缺陷尺寸。

五、实训过程及结果1. 实训过程（1）熟悉设备操作流程，了解设备性能参数。

（2）根据被测材料和检测要求，设置检测参数。

（3）进行实际操作，观察涡流信号，分析缺陷情况。

（4）记录检测结果，撰写实训报告。

2. 实训结果（1）掌握涡流检测的基本原理、设备操作、检测方法及数据处理等方面的知识。

（2）熟悉涡流检测仪的使用方法，能够独立进行检测操作。

（3）提高实际操作技能和工程应用能力。

六、实训总结本次实训使学生深入了解了涡流检测的基本原理和实际应用，提高了学生的实际操作技能和工程应用能力。

一、引言涡流探伤技术是一种无损检测方法，广泛应用于航空航天、石油化工、电力设备、交通运输等领域。

为了提高我们的专业素养和实际操作能力，学校组织我们进行了涡流探伤实训。

以下是我在实训过程中的总结和心得体会。

二、实训目的1. 熟悉涡流探伤的基本原理和检测方法；2. 掌握涡流探伤仪器的操作技能；3. 学会分析涡流探伤数据，判断缺陷类型和大小；4. 培养团队合作精神和实际操作能力。

三、实训内容1. 涡流探伤基本原理学习：了解了涡流探伤的物理原理、检测原理和信号处理方法；2. 涡流探伤仪器操作：掌握了涡流探伤仪器的使用方法、参数设置和故障排除；3. 实际操作训练：在老师的指导下，进行了多种材料的涡流探伤操作，学会了如何根据探伤数据判断缺陷类型和大小；4. 团队合作训练：在实训过程中，与同学们互相协作，共同完成各项任务。

四、实训过程1. 第一阶段：理论学习。

我们首先学习了涡流探伤的基本原理和检测方法，了解了涡流探伤仪器的组成和功能。

通过学习，我们对涡流探伤技术有了初步的认识。

2. 第二阶段：仪器操作。

在老师的指导下，我们学习了涡流探伤仪器的操作方法，包括参数设置、探头选择、数据采集等。

通过实际操作，我们掌握了仪器的使用技巧。

3. 第三阶段：实际操作训练。

我们按照实训计划，对多种材料进行了涡流探伤操作。

在操作过程中，我们学会了如何根据探伤数据判断缺陷类型和大小，提高了实际操作能力。

4. 第四阶段：团队合作训练。

在实训过程中，我们与同学们互相协作，共同完成了各项任务。

通过团队合作，我们培养了团队精神和沟通能力。

五、实训心得体会1. 理论与实践相结合：在实训过程中，我深刻体会到理论与实践相结合的重要性。

只有将理论知识应用于实际操作，才能提高自己的专业素养。

2. 严谨的态度：涡流探伤是一项严谨的技术，要求我们在操作过程中保持高度的责任心。

在实训过程中，我学会了如何对待每一项任务，确保检测结果的准确性。

3. 团队合作精神：实训过程中，我们与同学们互相帮助、共同进步。

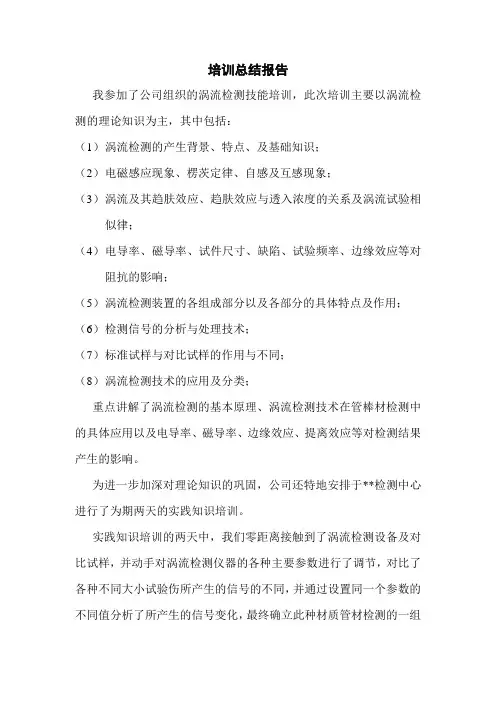

培训总结报告
我参加了公司组织的涡流检测技能培训，此次培训主要以涡流检测的理论知识为主，其中包括：
（1）涡流检测的产生背景、特点、及基础知识；
（2）电磁感应现象、楞茨定律、自感及互感现象；
（3）涡流及其趋肤效应、趋肤效应与透入浓度的关系及涡流试验相似律；
（4）电导率、磁导率、试件尺寸、缺陷、试验频率、边缘效应等对阻抗的影响；
（5）涡流检测装置的各组成部分以及各部分的具体特点及作用；（6）检测信号的分析与处理技术；
（7）标准试样与对比试样的作用与不同；
（8）涡流检测技术的应用及分类；
重点讲解了涡流检测的基本原理、涡流检测技术在管棒材检测中的具体应用以及电导率、磁导率、边缘效应、提离效应等对检测结果产生的影响。

为进一步加深对理论知识的巩固，公司还特地安排于**检测中心进行了为期两天的实践知识培训。

实践知识培训的两天中，我们零距离接触到了涡流检测设备及对比试样，并动手对涡流检测仪器的各种主要参数进行了调节，对比了各种不同大小试验伤所产生的信号的不同，并通过设置同一个参数的不同值分析了所产生的信号变化，最终确立此种材质管材检测的一组
合理参数群设置，使试样伤的检测信号清晰易辨，并能通过涡流检测仪器所产生的检测信号辨别此处是否为生产过程中所不允许的伤缺陷处。

实践培训结束后，我们参加了一级涡流检测资格考试，考试分为理论知识和实践操作两部分。

通过本次理论与实践相结合的培训，我不仅学会了涡流检测的基本原理、涡流检测在实践中的应用及相关因素对检测结果的影响，还明白了涡流检测仪器的基本操作过程，并且学会了检测仪器中主要参数的调节原则及方法，更深刻理解了涡流检测在管棒材检测应用中的优缺点及在线检测中要注意的事项，为我今后的在线涡流检测工作打下了坚实的基础。

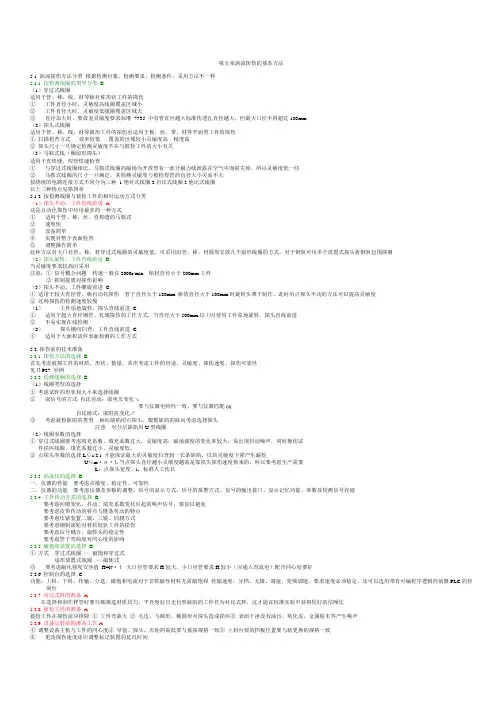

第五章涡流探伤的基本方法5.1 涡流探伤方法分类根据检测对象，检测要求，检测条件，采用方法不一样5.1.1 按检测线圈的类型分类B（1）穿过式线圈适用于管、棒、线、材等轴对称形状工件的探伤①工件直径小时，灵敏度高线圈覆盖区域小②工件直径大时，灵敏度低线圈覆盖区域大③直径加大时，要放宽灵敏度要求标准7735 中有管直径越大标准伤透孔直径越大，但最大口径不得超过180mm（2）探头式线圈适用于管、棒、线、材等圆形工件的探伤也适用于板、坯、带、材等平面型工件的探伤①扫描检查方式效率较低覆盖的区域较小灵敏度高精度高②探头尺寸一旦确定检测灵敏度不在与被检工件的大小有关（3）马鞍式线（圈扇形探头）适用于直焊缝，焊管焊缝检查①与穿过式线圈相比，马鞍式线圈的磁场为开放型有一部分磁力线泄露在空气中而损失掉，所以灵敏度低一些②马鞍式线圈的尺寸一旦确定，其检测灵敏度与被检焊管的直径大小关系不大按绕组的电路连接方式不同分为三种1绝对式线圈2自比式线圈3他比式线圈以上三种特点见第四章5.1.2 按检测线圈与被检工件的相对运动方式分类（1）探头不动，工件直线前进 A这是自动化探伤中应用最多的一种方式①适用于管、棒、丝、直焊缝的马鞍式②速度快③设备简单④实现对整个表面检查⑤调整操作简单此种方法对大口径管、棒、材穿过式线圈的灵敏度低，可采用沿管、棒、材圆周安放几个扇形线圈的方式，对于钢轨可用多个放置式探头将钢轨包围探测（2）探头旋转，工件直线前进 B当灵敏度要求较高时采用注意：①信号耦合问题转速一般在2000r/min 棺材直径小于200mm工件②抑制提离对探伤影响（3）探头不动，工件螺旋前进 C①适用于较大直径管、棒自动化探伤管子直径大于180mm 棒的直径大于100mm时旋转头难于制作，此时用点探头不动的方法可以提高灵敏度②这种探伤的检测速度较慢（1）工件原地旋转，探头直线前进C①适用于超大直径钢管、轧辊探伤的工作方式，当直径大于500mm以上时使用工件原地旋转，探头直线前进②不易实现在线检测（2）探头横向扫查，工件直线前进 C①适用于大面积试件表面检测的工作方式5.2 探伤前的技术准备5.2.1 探伤方法的选择B首先考虑被探工件的材质、形状、数量，其次考虑工件的用途、灵敏度、探伤速度、探伤可靠性见书P87 举例5.2.2 检测线圈的选择B（1）线圈类型的选择①考虑试件的形状和大小来选择线圈②取信号的方式自比差动：取电压变化↘要与仪器电特性一致，要与仪器匹配ŋŋ自比桥式：取阻抗变化↗③考虑被检缺陷的类型轴向缺陷用点探头，根据缺陷的取向考虑选择探头注意对分层缺陷用U型线圈（2）线圈参数的选择①穿过式线圈要考虑填充系数，填充系数过大，灵敏度高，磁场强度的变化率较大，易出现抖动噪声，同时擦伤试件损坏线圈，填充系数过小，灵敏度低。

企业年度探伤培训计划
根据企业安全管理要求，为提高员工探伤培训水平，保障生产安全，特制定年度探伤培训计划如下：
一、培训目标
1.培训员工探伤技术，提高探伤能力；
2.强化员工安全意识，做到安全第一。

二、培训内容
1.理论知识培训：包括探伤原理、仪器使用方法、探伤标准等；
2.实操技能培训：组织员工进行探伤仪器的操作实操，提高操
作技能；
3.安全意识培训：通过案例分析、安全教育等方式，强化员工
的安全意识。

三、培训时间安排
1.每月安排2次探伤培训课程，每次培训4小时；
2.保证每位员工每年至少接受8小时的探伤培训。

四、培训方法
1.邀请资深探伤专家授课；
2.组织员工进行模拟实操；
3.进行考核评估，确保培训效果。

五、培训考核
1.培训结束后进行探伤技能考核；
2.合格者发放探伤培训证书。

六、培训效果跟踪
1.对培训后员工的探伤能力进行跟踪评估；
2.根据评估结果及时调整培训计划。

七、其他事项
1.培训期间，员工务必配合参加；
2.如有特殊情况不能参加培训的，应提前向主管部门请假。

此培训计划自发布之日起生效，各部门负责人要严格按照计划组织实施，确保培训工作的顺利进行。

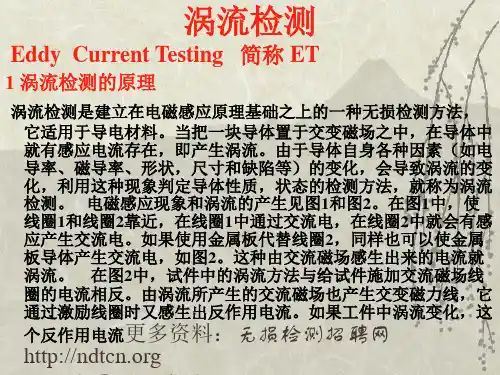

内部资料，注意保存1、探伤基础知识及涡流探伤原理1.1、涡流探伤基本原理：涡流探伤的理论基础是电磁感应原理。

线圈在试件及其周围形成一个交变的激励磁场，这个磁场在试件中感应出旋涡状的涡流，涡流探伤就是设法检测由畸变的涡流产生的畸变的涡流磁场，从而判断出试件中是否有伤。

1.2、涡流检测的特点及影响涡流检测的要素：1.2.1涡流检测的特点：涡流检测只适用于导电材料；涡流检测尤其适用于导电试件表面和亚表面的检测；涡流检测应特别注意信号处理；不需要耦合剂；涡流检测速度极快，易实现自动化；能适用于高温金属的检测。

1.2.2影响涡流检测的要素：试件必须能够导电；检测线圈和仪器的结构和性能；检测线圈与试件的配合；机械传动装置的好坏；校准人工伤的形状和尺寸。

1.3、涡流探头的结构与特点：1.3.1探头的功能：激励功能；检测伤痕信息的功能；抗干扰的能力。

1.3.2探头的结构：激励绕组；测量绕组；绝对绕组。

1.3.3特点：穿过式探头；扇形探头；点式探头；内插式探头。

1.4、涡流信号的处理：1.4.1相位分析法: 利用缺陷信号与其他干扰信号相位上的不同来区分信息的方法称为相位分析法或阻抗分析法。

常用的相位分析部件是相敏检波器。

1.4.2调制分析法：利用伤信号与和干扰信号调制频率的不同来区分伤信号和干扰信号的方法称为调制分析法。

实现调制分析法的部件通常是电子式有源滤波器。

1.4.3幅度分析法：利用伤信号和干扰信号幅度上的差别来区分伤信号和干扰信号的方法称为调制分析法。

实现调制分析法的部件称为幅度鉴别器。

2、涡流探伤系统结构及组成2.2 EDDYCHEK 5型涡流探伤仪的结构及操作2.2.1 EDDYCHEK 5型涡流探伤仪的结构2.2.2 EDDYCHEK 5型涡流探伤仪的操作：选择正确的探头规格和导咀，安装紧固；接通EDDYCHEK 5探伤仪电源，启动EDDYCHEK 5探伤仪；根据《探伤工艺卡》设置正确的探伤工艺参数；铜管割头后穿管进行探伤；进行“首件三检”，制造人为缺陷验证探伤系统工作是否正常，喷标是否符合要求（验证墨水覆盖周向面；缺陷在覆盖面上的位置；覆盖面长度。

涡流探伤培训一、引言涡流探伤是一种无损检测技术，广泛应用于金属材料的检测。

为了提高涡流探伤的检测效率和精度，提高缺陷识别和分类的准确性，本培训将介绍涡流探伤的基本原理、探头设计与制作、信号处理与解读、缺陷识别与分类、操作技巧与规范、检测效率与精度提升、设备维护与保养、安全与防护措施等方面的内容。

二、涡流探伤基本原理涡流探伤是基于电磁感应原理的一种无损检测技术。

当探头通过导体表面时，会产生交变电流，从而产生磁场。

磁场的作用使得导体内部产生涡流。

如果导体内部存在缺陷，例如裂纹、夹杂等，那么涡流的分布将会发生变化，从而产生异常信号。

通过对异常信号的分析和处理，可以确定缺陷的位置和大小。

三、探头设计与制作探头是涡流探伤的关键部件之一，其设计和制作对于检测结果有着重要的影响。

探头的形状、尺寸、材料等都会影响涡流的分布和强度。

因此，在设计和制作探头时，需要根据被检测材料的性质和缺陷的类型进行选择和优化。

同时，还需要对探头进行定期的校准和维护，以确保其准确性和稳定性。

四、信号处理与解读涡流探伤产生的信号非常微弱，需要进行处理和分析才能得到有用的信息。

信号处理的方法包括滤波、放大、数字化等。

通过对信号的处理和分析，可以提取出缺陷的特征信息，如位置、大小、形状等。

同时，还需要对信号进行解读和评估，以确定缺陷的性质和严重程度。

五、缺陷识别与分类缺陷识别是涡流探伤的重要环节之一。

通过对异常信号的分析和处理，可以确定缺陷的存在和位置。

然而，仅仅确定缺陷的存在和位置是不够的，还需要对缺陷进行分类和评估。

根据缺陷的性质和严重程度，可以将其分为不同的等级和类型，如裂纹、夹杂、气孔等。

这些分类和评估结果对于后续的修复和处理工作具有重要的指导意义。

六、操作技巧与规范涡流探伤的操作需要一定的技巧和规范。

首先，需要掌握正确的操作步骤和方法，包括探头的选择、安装、校准等。

其次，需要掌握正确的解读和分析方法，包括信号的处理、缺陷的识别和分类等。

第1篇一、目的为确保管材涡流探伤工作的质量和安全，制定本规程，统一探伤操作的标准和流程。

二、适用范围本规程适用于所有进行管材涡流探伤工作的场合，包括但不限于制造、安装、检验等环节。

三、探伤人员职责1. 探伤人员应熟悉管材涡流探伤仪器和设备的使用方法，并经过相应的培训和考核。

2. 探伤人员应在探伤前对仪器和设备进行检查和校准，确保其正常工作。

3. 探伤人员应仔细阅读探伤图以及相关文件资料，了解探伤部位的材料性质、形状尺寸、探伤要求等信息。

4. 探伤人员应仔细观察探伤信号，并进行准确的分析和判断。

5. 探伤人员应认真填写探伤报告，并在探伤完成后做好仪器和设备的保养和维护工作。

四、操作规程1. 探伤前准备（1）对探伤仪器和设备进行检查和校准。

（2）准备好相关的探伤图和文件资料。

（3）准确了解探伤部位的材料性质、形状尺寸、探伤要求等信息。

（4）确认探伤场地的安全措施已经做好。

2. 探伤操作（1）按照探伤图所示位置、角度、直径等数据进行探伤。

（2）将探伤探头缓慢移动，注意观察探伤信号，进行准确的分析和判断。

（3）在探伤过程中，发现任何异常信号，应立即停机，确认异常信号的性质，并及时报告相关人员。

（4）对探伤信号进行记录。

3. 探伤结束（1）探伤结束后，关闭仪器和设备。

（2）清理探伤现场，确保安全。

（3）对探伤报告进行整理，归档。

五、安全注意事项1. 探伤人员应穿戴好个人防护用品，如绝缘手套、防护眼镜等。

2. 探伤过程中，严禁触摸探伤探头和被探伤管材。

3. 探伤现场应保持通风良好，确保空气质量。

4. 探伤过程中，如发现异常情况，应立即停机，确保人员安全。

5. 探伤设备应定期进行维护和保养，确保其正常运行。

六、附则1. 本规程由探伤部门负责解释。

2. 本规程自发布之日起实施。

3. 各相关部门应按照本规程执行，确保探伤工作的质量和安全。

第2篇一、目的为确保管材涡流探伤工作的质量和安全，制定本规程，统一管材涡流探伤操作的标准和流程。
