装配式PC叠合板施工工法一、前言:装配式PC叠合板施工工法是一种先进的建筑施工工艺,它通过对预制叠合板进行装配,然后进行现场拼接与连接,形成结构强度高、质量可控、施工周期短的建筑体系。
本文将着重介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点:装配式PC叠合板施工工法的特点主要体现在以下几个方面:1. 工序简单,施工周期短。
采用该工法可以大幅度缩短建筑施工周期,提高工程进度。
2. 质量可控,稳定性高。
预制叠合板经过工厂化生产,质量稳定可靠,有效避免了传统施工中人为操作的影响,保证了建筑结构的稳定性和安全性。
3. 施工便捷,减少人工操作。
预制叠合板经过标准化设计和加工,现场施工时只需进行简单的拼接与连接,大大减少了人工操作工序。
三、适应范围:装配式PC叠合板施工工法适用于多种建筑类型,如高层住宅、商业综合体、公共建筑等。
尤其对于体量较大、结构相对简单且重复性较高的建筑项目,该工法的优势更为突出。
四、工艺原理:装配式PC叠合板施工工法的理论依据是基于建筑结构施工工程学的原理和实际应用经验。
该工法通过在现场进行预制叠合板的装配、拼接与连接,将独立构件组成整体结构,实现结构的强度传递和分散,确保建筑的稳定性和安全性。
工程实践表明,该工法能够有效提高施工效率和工程质量,满足现代建筑对节能、环保和绿色可持续发展的要求。
五、施工工艺:装配式PC叠合板施工工艺分为预制和现场施工两个阶段。
预制阶段包括叠合板的设计、加工和质量控制等工序;现场施工阶段包括叠合板的装配、拼接和连接。
具体施工过程中,需要注意叠合板的精确定位、连接件的质量和施工顺序的合理安排,保证施工工艺的高效顺利进行。
六、劳动组织:装配式PC叠合板施工工法需要合理的劳动组织,包括工人的组织协调、工序的合理安排和施工人员的技术培训等。
在施工过程中,要注意加强施工人员的安全教育和技术培训,提高施工效率和质量。
第3卷第3期2021年3月智能建筑与工程机械Intelligent Building and Construction MachineryVol.3No.3Mar2021智能建筑与设计施工装配式建瞬构中的叠合板施工技术分析翟石峰(北部战区海军保障部直属保障队,山东青岛266000)摘要:社会经济的发展及城市化进程的推进,极大地促进了建筑工程的进步,尤其是装配式建筑结构,在提高施工效率的同时满足绿色、节能的要求。
基于此•,本文对装配式建筑结构中较为常见的叠合板施工技术优势、要点和应用进行分析,以期促进装配式建筑结构施工技术的普及与应用。
关键词:装配式建筑;叠合板施工技术;支撑体系中图分类号:TU756文献标识码:A文章编号:2096-6903(2021)03-0025-030引言随着国家对绿色建筑、节能减排施工技术重视程度的加深,装配式建筑结构的应用范围越发广泛。
叠合板施工技术作为此类建筑结构中最为常见的技术之一,通过合理使用该际能够为施工现场环境、建筑质量提供保障。
1装配式建筑结构中叠合板施工技术的优势装配式建筑结构本就具有极强的环保意义,而叠合板施工技术的使用能够进一步保证建筑现场及周边环境的良好性能,降低施工成本,缩短施工周期。
其优势主要体现在:第一,叠合板施工技术的使用能够通过提高施工效率的方式缩短施工周期,并降低施工成本。
在装配式建筑结构施工过程中,所需的叠合板基本在供应厂商处已经完成了规格等基础项目的施工,无需在施工现场对其进行处理,直接拼装使用即可,有效提高了施工效率。
而传统工序的省略能够有效避免在施工现场开展模板和支撑等工作,进而有效降低施工现场的成本支出,同时,工作量的减少使得所需工人数量一同降低,为此,人力成本也会得到有效缩减,进一步降低工程成本[1]o 第二,技术整体较为简单,能够为建筑工程质量以及施工现场周边环境提供保障。
不同于以往传统的混凝土浇筑以及钢筋绑扎等施工作业,装配式建筑结构中的叠合板施工技术整体操作较为简单,在实际施工过程中不易出现质量问题。

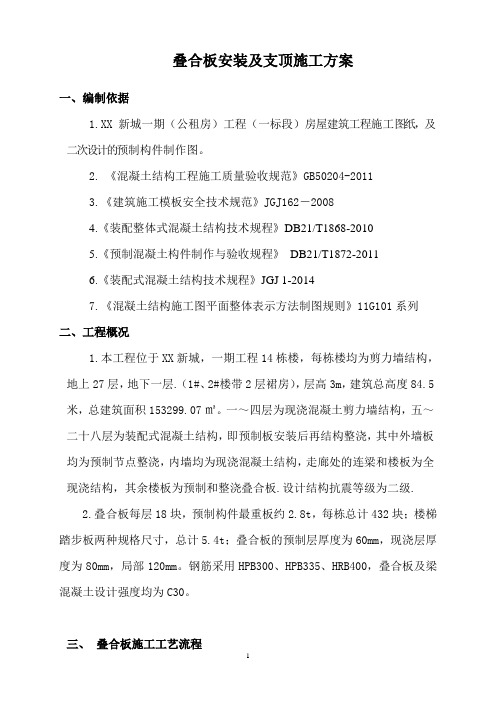

叠合板安装及支顶施工方案一、编制依据1.XX新城一期(公租房)工程(一标段)房屋建筑工程施工图纸,及二次设计的预制构件制作图。
2.《混凝土结构工程施工质量验收规范》GB50204-20113.《建筑施工模板安全技术规范》JGJ162-20084.《装配整体式混凝土结构技术规程》DB21/T1868-20105.《预制混凝土构件制作与验收规程》DB21/T1872-20116.《装配式混凝土结构技术规程》JGJ 1-20147.《混凝土结构施工图平面整体表示方法制图规则》11G101系列二、工程概况1.本工程位于XX新城,一期工程14栋楼,每栋楼均为剪力墙结构,地上27层,地下一层.(1#、2#楼带2层裙房),层高3m,建筑总高度84.5米,总建筑面积153299.07㎡。
一~四层为现浇混凝土剪力墙结构,五~二十八层为装配式混凝土结构,即预制板安装后再结构整浇,其中外墙板均为预制节点整浇,内墙均为现浇混凝土结构,走廊处的连梁和楼板为全现浇结构,其余楼板为预制和整浇叠合板.设计结构抗震等级为二级.2.叠合板每层18块,预制构件最重板约2.8t,每栋总计432块;楼梯踏步板两种规格尺寸,总计5.4t;叠合板的预制层厚度为60mm,现浇层厚度为80mm,局部120mm。
钢筋采用HPB300、HPB335、HRB400,叠合板及梁混凝土设计强度均为C30。
三、叠合板施工工艺流程每层叠合板施工工艺流程图四、施工准备1.材料进场及检验:预制板进场材料是否有翘曲、缺棱掉角现象,叠合板已经达到混凝土设计强度的100%,项目部与监理工程师一同验收,发现不合格品直接退场。
2. 进场的楼板分别编号,并注明楼板所在工程的位置。
3. 现场堆放:放现浇板的场地平整,做混凝土硬化处理。
.叠合板卸车前在地面上放置方木.起隔离作用,叠合板堆放不许超过七个高。
4.内墙施工双排落地脚手架、外墙的预制挂架安装牢固可靠。
五、预制板安装1.线位控制:安装前先弹好叠合板水平及标高控制线,注意核对水暖、消防预留洞的位置,沿着管、洞中心做十字交叉线,在预制板的边缘和安装墙梁的上端都做好标识,作为预制板安装的水平方向的定位点之一。
装配式叠合板楼板安装工程施工方案一、工程概述装配式叠合板楼板安装工程是指在预制楼房结构体系中使用装配式叠合板作为楼板的一种施工方式。
叠合板是由两层楼板钢筋网夹芯EPS(聚苯乙烯)板组成,通过连接件将两层楼板固定在一起。
本文将详细介绍叠合板楼板安装的施工方案。
二、工程准备1.分析设计图纸,了解楼板的材料规格、数量和安装要求。
2.根据设计要求,制定工程进度表,确定施工周期和安装顺序。
3.配置安全防护设备,包括安全帽、安全绳、安全网等。
三、材料和设备准备1.确保叠合板的质量,检查其表面平整度、尺寸和标志,检查连接件的防锈性能。
2.配置起重机具,包括塔吊和吊篮等。
3.准备螺栓、螺母、螺杆等连接件,确保其质量符合要求。
4.准备吊装绳、悬挂索等吊装辅助设备,确保其使用与负荷相匹配。
四、施工过程1.安装起重机具:根据设计要求,选择适当的起重机具进行安装,在起重机械安装完成后,进行调试和检验,确保其性能良好。
2.楼板吊装:根据施工顺序,先从楼顶开始安装楼板。
使用吊篮或桥吊将楼板吊装到指定位置,并在吊装过程中进行调整和校正,确保楼板水平度和高程符合要求。
3.安装连接件:将叠合板之间的连接件装配到预先设计好的位置上,包括螺栓、螺母、螺杆等。
并根据安装要求进行调整和紧固,确保连接牢固可靠。
4.缝隙处理:在连接件的周围进行缝隙处理,使用适当的密封材料填充缝隙,并确保密封材料与叠合板之间的黏结力良好。
5.玻璃终端处理:在叠合板楼板的边缘处安装玻璃终端,使用合适的密封材料固定玻璃终端,并确保其密封性能和抗水性能。
6.楼板验收:在楼板安装完成后,进行验收工作。
检查楼板的水平度、垂直度和表面平整度,确保符合设计要求。
五、安全措施1.操作人员必须按照相关规定佩戴安全帽,并使用必要的安全绳和安全网等进行安全防护。
2.高空作业必须设置防护栏杆和安全网,确保从高处坠落的保护措施。
3.操作人员必须熟悉操作规程和安全操作程序,严禁在操作过程中出现严重违规行为。
装配式叠合板专项施工方案2022年1月目录一、编制说明------------------------------------------------------------ 41.1编制目的------------------------------------------------------ 41.2编制依据------------------------------------------------------ 4二、工程概况------------------------------------------------------------ 52.1工程基本情况-------------------------------------------------- 5 2.2工程特点------------------------------------------------------ 5 2.3构件信息------------------------------------------------------ 62.4施工要求及技术保证条件---------------------------------------- 6三、 PC构件工厂制作方案------------------------------------------------- 93.1总生产工艺流程------------------------------------------------ 9 3.2PC构件制作设备 ---------------------------------------------- 10 3.3PC构件制作基本工作流程 -------------------------------------- 123.4PC模板工程 -------------------------------------------------- 14四、施工部署----------------------------------------------------------- 204.1现场道路、工业化构件堆场布置--------------------------------- 20 4.2塔吊布置及施工流程------------------------------------------- 224.3工业化区域预制构件分布及重量情况----------------------------- 22五、施工准备----------------------------------------------------------- 225.1技术及现场准备----------------------------------------------- 22 5.2人员准备(每个吊装班组)------------------------------------- 235.3仪器、材料准备(每个吊装班组)------------------------------- 23六、施工方法----------------------------------------------------------- 246.1工业化区域吊装工艺流程--------------------------------------- 24 6.2吊装工艺----------------------------------------------------- 25 6.3预制楼梯吊装------------------------------------------------- 276.4吊装注意事项------------------------------------------------- 28七、检查验收----------------------------------------------------------- 297.1测量验收----------------------------------------------------- 29 7.2预制构件质量验收--------------------------------------------- 30 7.3预制构件安装验收--------------------------------------------- 327.4支撑系统验收------------------------------------------------- 33八、安全保障措施------------------------------------------------------- 348.1组织保障----------------------------------------------------- 348.2技术保障措施------------------------------------------------- 39九、应急预案----------------------------------------------------------- 429.1目的--------------------------------------------------------- 42 9.2应急领导小组及其职责----------------------------------------- 42 9.3应急反应预案------------------------------------------------- 42一、编制说明1.1 编制目的根据现场实际施工需要,特编制本方案用于指导项目装配式构件供货和安装施工。
华润二十四城二期-1施工总承包第一标段项目装配式叠合板安装施工方案编制人:审核人:审批人:中国建筑第五工程局华润二十四城二期-1施工总承包第一标段项目经理部2017年07月28日一、编制依据二、工程概况本工程项目名称为沈阳华润二十四城项目(二期-1)33#、34#、35#、37#楼;建设地点为沈阳市经济技术开发区沧海路8号,33#建筑面积为12447.49平方米,33#为11245.9平方米,35#、37#为24823.84平方米(不计入地下室面积),采用剪力墙结构,共29层,包括叠合板26种型号、楼梯板2种型号。
地下室、底部加强区、楼梯间内楼梯梁和休息平台板、电梯间以及局部出屋面电梯及装饰架为全部现浇结构。
主要构件概况表构件楼层统计表Array注:叠合板、预制楼梯型号及设计概况详见深化图。
三、施工准备1、技术准备3、安装人员准备4、构件进场4.1、构件进场运输要求:①提前两天通知构件厂准备发货,告知构件厂发货清单及应用部位;②为提升现场吊装效率,应提前确定好吊装顺序,并要求构件厂按顺序进行装车。
4.2、构件堆放要求:构件运送到施工现场及验收合格后,应尽量避免堆放、随即吊运到安装的位置。
如要堆放,应堆放在起吊设备的覆盖范围项目部规划的固定场地内,避免二次搬运。
堆放时应按吊装顺序、规格、品种、所用楼号等分区配套堆放,不同构件堆放之间设宽度为1m的通道。
4.2.1楼板叠合板堆放应满足以下要求:叠合楼板堆放时,堆放场地应平整压实。
应将板底向下平放,不得倒置。
垫木放置桁架侧边,在距板端200mm处及跨中位置,当板标志跨度小于等于3.6米时跨中垫一条垫木,当板标志跨度大于3.6米时跨中设两条垫木,垫木必须上下对齐、垫木垫实,不得有一角脱空现象,不同板号分别堆放,每垛堆放层数不宜超过5层。
叠合板堆放示意图4.2.2楼梯堆放应满足以下要求:楼梯进场后用塔吊进行吊卸,楼梯下面沿长方向铺木方,堆放高度不超过五层,每层间需用通长木方垫起,上下层楼梯垫木的位置必须对齐,严禁集中堆载。

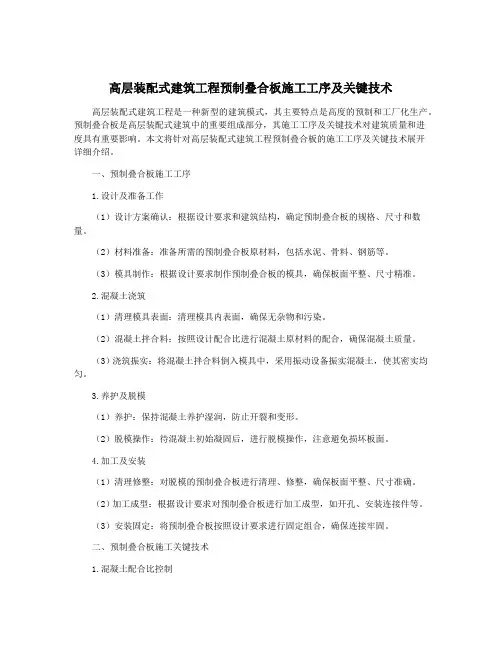

高层装配式建筑工程预制叠合板施工工序及关键技术高层装配式建筑工程是一种新型的建筑模式,其主要特点是高度的预制和工厂化生产。
预制叠合板是高层装配式建筑中的重要组成部分,其施工工序及关键技术对建筑质量和进度具有重要影响。
本文将针对高层装配式建筑工程预制叠合板的施工工序及关键技术展开详细介绍。
一、预制叠合板施工工序1.设计及准备工作(1)设计方案确认:根据设计要求和建筑结构,确定预制叠合板的规格、尺寸和数量。
(2)材料准备:准备所需的预制叠合板原材料,包括水泥、骨料、钢筋等。
(3)模具制作:根据设计要求制作预制叠合板的模具,确保板面平整、尺寸精准。
2.混凝土浇筑(1)清理模具表面:清理模具内表面,确保无杂物和污染。
(2)混凝土拌合料:按照设计配合比进行混凝土原材料的配合,确保混凝土质量。
(3)浇筑振实:将混凝土拌合料倒入模具中,采用振动设备振实混凝土,使其密实均匀。
3.养护及脱模(1)养护:保持混凝土养护湿润,防止开裂和变形。
(2)脱模操作:待混凝土初始凝固后,进行脱模操作,注意避免损坏板面。
4.加工及安装(1)清理修整:对脱模的预制叠合板进行清理、修整,确保板面平整、尺寸准确。
(2)加工成型:根据设计要求对预制叠合板进行加工成型,如开孔、安装连接件等。
(3)安装固定:将预制叠合板按照设计要求进行固定组合,确保连接牢固。
二、预制叠合板施工关键技术1.混凝土配合比控制混凝土配合比的合理性直接影响到预制叠合板的抗压强度和耐久性。
因此在混凝土的配合比中,需要严格按照设计要求进行配比,并对原材料的质量进行严格把控,确保混凝土的质量。
2.模具制作质量预制叠合板的模具质量直接关系到板面的平整度和尺寸的准确性。
因此在模具制作时,需要精确控制模具的尺寸和表面质量,确保模具的平整度和光滑度。
3.养护措施混凝土的养护是确保预制叠合板质量的关键环节。
合理的养护措施能够有效防止混凝土的开裂和变形,提高预制叠合板的使用寿命。
4.加工成型精度在预制叠合板的加工成型过程中,需要严格按照设计要求进行加工,确保板面平整、尺寸准确。

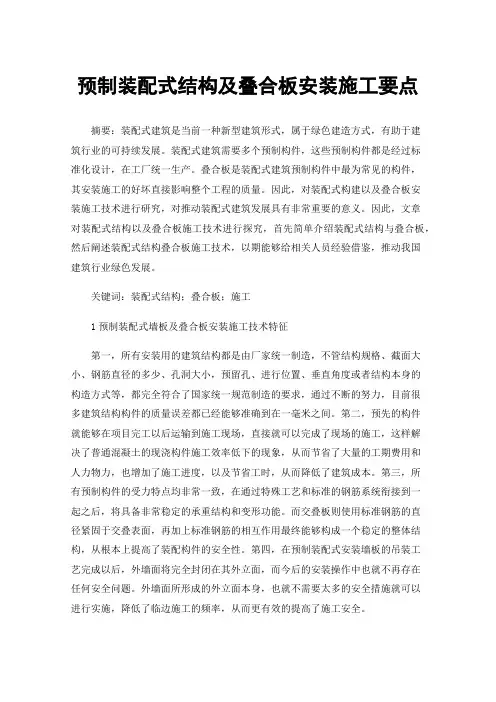

预制装配式结构及叠合板安装施工要点摘要:装配式建筑是当前一种新型建筑形式,属于绿色建造方式,有助于建筑行业的可持续发展。
装配式建筑需要多个预制构件,这些预制构件都是经过标准化设计,在工厂统一生产。
叠合板是装配式建筑预制构件中最为常见的构件,其安装施工的好坏直接影响整个工程的质量。
因此,对装配式构建以及叠合板安装施工技术进行研究,对推动装配式建筑发展具有非常重要的意义。
因此,文章对装配式结构以及叠合板施工技术进行探究,首先简单介绍装配式结构与叠合板,然后阐述装配式结构叠合板施工技术,以期能够给相关人员经验借鉴,推动我国建筑行业绿色发展。
关键词:装配式结构;叠合板;施工1预制装配式墙板及叠合板安装施工技术特征第一,所有安装用的建筑结构都是由厂家统一制造,不管结构规格、截面大小、钢筋直径的多少、孔洞大小,预留孔、进行位置、垂直角度或者结构本身的构造方式等,都完全符合了国家统一规范制造的要求,通过不断的努力,目前很多建筑结构构件的质量误差都已经能够准确到在一毫米之间。
第二,预先的构件就能够在项目完工以后运输到施工现场,直接就可以完成了现场的施工,这样解决了普通混凝土的现浇构件施工效率低下的现象,从而节省了大量的工期费用和人力物力,也增加了施工进度,以及节省工时,从而降低了建筑成本。
第三,所有预制构件的受力特点均非常一致,在通过特殊工艺和标准的钢筋系统衔接到一起之后,将具备非常稳定的承重结构和变形功能。
而交叠板则使用标准钢筋的直径紧固于交叠表面,再加上标准钢筋的相互作用最终能够构成一个稳定的整体结构,从根本上提高了装配构件的安全性。
第四,在预制装配式安装墙板的吊装工艺完成以后,外墙面将完全封闭在其外立面,而今后的安装操作中也就不再存在任何安全问题。
外墙面所形成的外立面本身,也就不需要太多的安全措施就可以进行实施,降低了临边施工的频率,从而更有效的提高了施工安全。
2装配式建筑叠合板施工2.1叠合板的制作、设计装配式建筑方式在开工前需要结合设计的楼面板(根据用户需求决定加装与否)、剪力墙等结构规格,对所有构件进行单个的准备。
浅谈装配式建筑叠合板施工技术及控制要点量#节能i f保W M PROJECT MANAGEMENT陈晓林(重庆华兴工程咨询有限公司,重庆400011)捅要:装配式建筑将是未来建筑行业的发展趋势。
结合阳光城装配式建筑项目监理工作,从叠合板前期准备、工艺流程、进度管理及安全生产管理等方面详细介绍了叠合板的施工技术及控制要点,对装配式建筑叠合板的施工及监理具有一定的参考价值。
关键词:装配式建筑;叠合板;施工工艺;控制要点中图分类号:T U712 文献标识码:B文章编号:1007-4104 (2021) 03-0073-041工程概況阳光城•未来悦工程位于重庆市渝北区中央公园学成 路,总建筑面积约26万m2,是由25栋小高层组成的高档 住宅小区,楼层11〜19层不等。
工程结构形式为框剪结 构,除地下室、卫生间外,楼板均采用60+70叠合板装配 式结构。
装配式建筑叠合板是在工厂预制钢筋混凝土板块 (预制板)运至现场安装后,再在预制板上现浇一层钢筋 混凝土而形成的整体受弯构件(见图1)。
图1预制板构造图叠合板结构具有标准化程度高、精确度高、生产速度 快捷高效、节能环保的特点,可以减少施工现场对劳动力 的需求及安全文明施工的管理,从而节约成本。
目前,研 究学者已从叠合板板型研发|W]、静力性能[>51、动力161和抗 震性能m等方面进行了理论和试验研究,但在实际工程中,叠合板的施工技术和控制要点是工程应用的关键问题。
本 文从叠合板生产前期准备、施工工艺流程以及安全生产管 理等方面讨论叠合板的施工技术及控制要点。
2叠合板生产前期准备叠合板由桁架筋、单层单向钢筋网片(单向板)或者 单层双向钢筋网片(双向板)、预留预埋件和浇筑混凝土 体组成。
在施工前,首先应完成深化设计,包括根据建筑 设计做好单向板或双向板选型、结合施工方案进行管线预 留预埋、放线孔、泵送管、传料口、卸料平台和设备连接 等节点深化。
同时,应结合项目设计、建设程序、经济指 标及目标要求等综合因素进行模板支撑体系的选择。
1.工艺流程2.安装准备⑴、根据施工图纸,检查叠合板构件类型,确定安装位置,并对叠合板吊装顺序进行编号。
⑵、施工现场将对吊装叠合板时外伸钢筋有影响的暗柱箍筋、水平梯子筋、水平定位筋及梁上铁全部取出,待叠合板吊装就位后再恢复原状。
3.测量放线⑴、按照叠合板独立支撑体系布置图在楼板上放出独立支撑点位图;⑵、按照装配式结构深化图纸在墙体上弹出叠合板边线和叠合板中心线,并在剪力墙面上弹出+1米水平线、墙顶弹出板安放位置线,并做出明显标志,以控制叠合板安装标高和平面位置,同时对控制线进行复核。
4.支撑体系支设⑴、叠合板下支撑系统由铝合金工字梁,托座、独立钢支柱和稳定三脚架组成。
⑵、独立钢支撑、工字梁、托架分别按照平面布置方案放置,调到设计标高后拉小白线并用水平尺配合调平。
放置主龙骨,工字梁采用可调节木梁U型托座进行安装就位。
⑶、根据叠合楼板规格,板下设置相应个数的支承点,间距以支撑体系布置图为准。
安装楼板前调整支撑标高至设计标高。
5.叠合板板缝模板支设⑴、叠合板之间设有后浇带形式的接缝,宽度一般为300mm;板缝模板采用木胶合板,模板长度不大于1.5m,保证工人搬运、安装方便;⑵、为防止板缝露浆,在模板表面板缝范围内设3mm厚三合板衬板。
⑶、模板支撑体系采用单排碗扣架,用钢管连接成整体。
6.板边角膜支设角膜采用12mm木胶合板,背楞采用50*100mm方木,用14#通丝螺杆对拉固定。
7.叠合板吊装就位⑴、叠合板起吊时,要减小在非预应力方向因自重产生的弯矩,吊装时为便于板就位,采用3m麻绳作牵引绳。
⑵、吊装时吊点位置以深化设计图或进场预制构件标记的吊点位置为准,不得随意改变吊点位置;吊点数量:长、宽均小于4000mm的预制叠合板为4个吊点,吊点位于叠合板四个角部方向;尺寸大于4000mm的叠合板为6-8个吊点,吊点对称分布,确保构件吊装时受力均匀、吊装平稳。
4个吊点位置示意图⑶、起吊时要先试吊,先吊起距地50厘米停止,检查钢丝绳、吊钩的受力情况,使叠合板保持水平,然后吊至作业层上空。
装配式叠合板安装现场施工方法1.施工前准备在施工前,首先需要对施工现场进行调查和测量,确定叠合板的安装位置和数量。
同时,还要准备好所需的施工人员、工具和设备。
2.基础处理将叠合板的安装位置的地面进行整平、找平和清理工作,确保叠合板安装的基础牢固平整。
如果地面不平整,可以使用防水砂浆或地面找平剂进行处理。
3.安装支撑架在基础处理完成后,根据叠合板的安装位置和数量,搭建起支撑架。
支撑架可以使用钢管和钢板进行搭建,确保支撑架的稳固和可靠。
4.安装叠合板将事先预制好的叠合板从工厂运输到施工现场,根据预先设计的图纸和方案,进行叠合板的安装。
在安装过程中,需要注意以下几点:-将叠合板从堆放地点运输到安装位置时,使用吊车或叉车等设备进行搬运,确保叠合板不受损坏。
-在安装之前,先进行验货,检查叠合板是否有损坏,如有损坏应及时更换。
-使用合适的工具将叠合板放置在支撑架上,并在安装过程中注意对齐和垂直度的控制。
-在安装过程中,要保证叠合板的相互连接牢固可靠,可以使用钢筋连接件、螺栓、螺母等进行固定。
-在叠合板上预留好门窗洞口,并在安装完成后进行封堵措施。
5.安装配套件在叠合板安装完成后,还需要进行配套件的安装。
配套件包括门窗、管道、电器等设备和装置。
在安装配套件时,需要注意与叠合板的连接方式和固定方式,确保安装牢固可靠。
6.完善装饰和收尾工作叠合板安装和配套件安装完成后,进行装饰和收尾工作。
可以对叠合板进行喷涂、刷漆、粘贴板材等装饰处理,然后进行地面铺装、墙面贴砖等收尾工作。
以上就是装配式叠合板安装的现场施工方法。
在进行施工时,需要注意安全、精确和细致,确保叠合板安装质量和施工效率。
另外,施工过程中还应遵循相关的法律法规和施工规范,确保施工的合法性和可持续性。
装配式混凝土结构楼层叠合板施工步骤总览装配式混凝土结构楼层叠合板施工步骤总览在装配式建筑领域中,叠合板是一种常见的楼层结构形式。
它由两层混凝土板之间夹着预应力钢筋网格构成,通过连接件将两层板牢固地固定在一起。
叠合板具有高强度、耐久性和施工效率高的特点。
本文将深入探讨装配式混凝土结构楼层叠合板的施工步骤,并分享我的观点和理解。
一、准备工作在开始施工之前,需要做好一些准备工作。
施工人员需要确认楼层叠合板的设计图纸和规格要求,并检查所使用的材料和设备是否符合相关标准。
施工现场需要做好安全防护工作,包括安装警示标志、搭建安全网、保证消防通道畅通等。
二、制造叠合板制造叠合板是一个重要的环节,需要严格按照设计要求和工艺规范进行操作。
要将混凝土按照配比要求搅拌均匀,然后倒入模具中进行震动,以排除气泡和保证混凝土的密实性。
在混凝土浇注过程中,要将预应力钢筋网格适时地嵌入其中,以增加叠合板的强度和稳定性。
在混凝土凝固后,可以拆卸模具,并对叠合板进行质量检验。
三、运输和安装叠合板在运输和安装叠合板时,需要保证其安全可靠。
运输时,应采用适合的运输工具,如吊车或吊车来提升叠合板,并采取稳固的措施,以防止运输过程中的损坏。
安装时,施工人员需要根据设计要求和工艺规范进行操作。
要在楼层上设置支撑和调平设备,然后将叠合板吊装到预定位置,并通过连接件将其牢固地固定在一起。
对叠合板进行调整和检查,以确保其水平度和平整度满足要求。
四、施工缝隙处理在安装叠合板之后,需要对施工缝隙进行处理。
要检查叠合板之间的缝隙是否存在变形、裂缝等问题,如果有,需要及时进行整改。
可以采用填缝材料填充缝隙,以增加叠合板之间的连接性和密封性。
要对缝隙处理进行质量检验,并记录相关数据。
总结回顾:装配式混凝土结构楼层叠合板的施工步骤包括准备工作、制造叠合板、运输和安装叠合板以及施工缝隙处理。
在施工过程中,需要确保设计要求和工艺规范的严格执行,同时注意施工安全和质量控制。
钢筋桁架叠合板安装施工方案1、叠合板安装施工1)叠合板安装施工工艺流程图1-1叠合板安装工艺流程图2)材料准备①支撑体系:叠合板新型支撑体系:钢支撑、四向支撑头、三脚架、木工字梁。
图1-2叠合板支撑体系②安装工具水准仪、水平尺、专用吊钩,专用吊具、扳手、撬棍等。
3)叠合板安装施工要点①安装准备根据施工图纸,检查叠合板构件类型,确定安装位置,并对叠合板吊装顺序进行编号。
②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线,在下一层楼板位置弹出叠合板位置线。
图1-3叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线抄平放线,在剪力墙面上弹出+1米线、墙顶弹出板安放位置线,并做出明显标志,以控制叠合板安装标高和平面位置。
图1-4叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架,支架采用可调节钢制预制工具式支架,间距为1800(2200)mm,安装楼板前调整支架标高与两侧墙预留标高一致。
在结构层施工中,要双层设置支架,待一层叠合楼板结构施工完成后,现浇混凝土强度≥70%设计强度时,才可以拆除下一支架。
a.根据房间的开间尺寸大小确定叠合板独立支撑架的位置;b.根据放出的独立支架位置线依次搭设独立支撑;c.开间大于3米的房间采用(图1-6)所示方法,开间小于3米的小房间为方便实用提高安装效率可采用(图1-7)单点支撑的办法。
d.调整独立支撑高度到预定标高。
④铝合金梁搭设a.根据放出的楼板标高线,在独立支撑上放置铝合金梁;b.再次复核独立支撑标高,保证铝合金梁上表面位置准确;c.板底支撑搭设完成。
图1-5安装独立钢支架示意图图1-6安装铝合金钢梁示意图图1-7安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时,要尽可能减小叠合板因自重产生的弯矩,采用钢扁担吊装架进行吊装,4个吊点均匀受力,保证构件平稳吊装。
b.试吊起吊时要先试吊,先吊起距地50厘米停止,检查钢丝绳、吊钩的受力情况,使叠合板保持水平,然后吊至作业层上空。
一、编制依据1. 《装配式混凝土结构技术规程》(JGJ1-2014)2. 《混凝土结构工程施工规范》(GB50666-2011)3. 《混凝土结构工程施工质量验收规范》(GB50204-2015)4. 《装配式混凝土建筑技术标准》(JG/T51231-2016)二、工程概况1. 工程名称:某住宅楼装配式叠合板楼板安装工程2. 工程地点:XX市XX区3. 工程规模:XX平方米4. 结构形式:装配式混凝土结构三、施工方案1. 施工准备(1)组织施工人员学习装配式叠合板楼板安装施工技术,掌握施工工艺和质量要求。
(2)熟悉施工图纸,明确施工范围、施工顺序和施工要求。
(3)对施工现场进行清理,确保施工环境整洁。
(4)准备施工所需的材料、设备、工具等。
2. 施工工艺(1)基层处理:对楼板基层进行清理,确保基层平整、干净、无油污、无杂物。
(2)放线定位:根据施工图纸,在楼板上放出叠合板的位置线,并用墨线标出。
(3)叠合板安装:1)吊装:采用塔吊将叠合板吊至安装位置,注意吊装过程中保持叠合板水平。
2)就位:将叠合板缓慢放置在楼板上,调整位置,确保叠合板与楼板预留钢筋位置对齐。
3)连接:将叠合板与楼板预留钢筋进行连接,连接方式可采用焊接、机械连接等。
4)灌浆:在叠合板与楼板预留钢筋连接完成后,进行灌浆,确保灌浆密实。
(4)养护:叠合板安装完成后,进行养护,养护时间不少于7天。
3. 施工质量控制(1)确保叠合板质量符合设计要求,外观无裂缝、破损、变形等缺陷。
(2)确保叠合板与楼板预留钢筋连接牢固,无松动、脱焊等现象。
(3)确保灌浆密实,无空隙、蜂窝等现象。
(4)对施工过程进行全程监控,确保施工质量。
四、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场设置安全警示标志,确保施工安全。
3. 施工过程中,严格遵守操作规程,防止意外事故发生。
4. 施工完成后,对施工现场进行清理,确保无安全隐患。
五、环保措施1. 施工过程中,严格控制噪音、粉尘等污染。
装配式叠合板整体支撑与预置钢筋交错安装施工工法一、前言随着建筑结构设计理念的不断演变和科技的进步,装配式叠合板整体支撑与预置钢筋交错安装施工工法逐渐引起了人们的关注。
该施工工法结合了装配式叠合板的优势,通过整体支撑与预置钢筋的交错安装,提高了施工效率,保证了施工质量,适用于各种建筑工程。
二、工法特点装配式叠合板整体支撑与预置钢筋交错安装施工工法的特点主要包括以下几点:1. 提高施工效率:装配式叠合板采用工厂预制生产,减少了现场施工时间,可以大大提高施工效率。
2. 保证施工质量:整体支撑与预置钢筋的交错安装方式可以确保叠合板的稳定性和承载力,同时减少了施工误差。
3. 适应性广泛:该工法适用于各种建筑工程,无论是住宅、商业还是工业建筑都可以采用。
4. 环境友好:装配式叠合板作为一种绿色建筑材料,具有良好的环保性能,符合可持续发展的理念。
三、适应范围装配式叠合板整体支撑与预置钢筋交错安装施工工法适用于以下几个方面的建筑工程:1. 高层建筑:由于施工速度快、质量可控,装配式叠合板在高层建筑中具有较大的应用潜力。
2. 城市轨道交通建设:装配式叠合板可以减少对交通的影响,缩短施工周期,因此在城市轨道交通建设中有广泛应用。
3. 重型厂房:叠合板的整体支撑和交错安装可以提供较高的承载力,适用于重型厂房的建设。
4. 桥梁工程:装配式叠合板可有效提高桥梁的施工速度和质量,降低施工风险。
四、工艺原理装配式叠合板整体支撑与预置钢筋交错安装施工工法的工艺原理是通过合理的施工工法和技术措施,保证施工质量,提高施工效率。
具体工艺原理如下:1. 施工工法与实际工程之间的联系:根据工程设计要求,制定装配式叠合板的整体支撑方案,并结合具体工程情况进行优化。
2. 采取的技术措施:预置钢筋与叠合板互相交错安装,增加叠合板的承载力和稳定性;合理选择支撑方案,确保整体支撑的稳定。
五、施工工艺1. 叠合板卸车:将工厂预制的叠合板运输至施工现场,并进行卸车。
装配式叠合板施工工艺流程概述说明1. 引言1.1 概述装配式叠合板施工工艺流程是一种现代化的建筑施工方式,通过将预制混凝土叠合板组装在工地上,实现快速、高效、节能的建筑施工。
与传统的砖石结构相比,装配式叠合板具有施工周期短、质量可控、成本可控等优点,在当前建筑领域得到了广泛应用。
1.2 文章结构本文共包括五个主要部分:引言、装配式叠合板施工工艺流程、施工步骤详解、质量控制与安全注意事项以及结论与展望。
通过这些部分的阐述,旨在全面介绍装配式叠合板施工的技术流程和要点。
1.3 目的本文的目的是概述和说明装配式叠合板施工工艺流程,帮助读者了解该建筑技术并提供实用指导。
同时,通过对质量控制和安全注意事项进行阐述,希望能够增强读者对装配式叠合板施工过程中重要性的认识,并为相关从业人员提供参考和借鉴。
最后,通过结论和展望部分,展示出装配式叠合板施工的优势、发展潜力以及可能存在的问题与改进方向。
2. 装配式叠合板施工工艺流程2.1 材料准备在进行装配式叠合板施工之前,首先需要进行材料的准备工作。
这包括叠合板、连接件、螺栓、螺母等构件的采购与检验。
在采购过程中,应注意选择质量好、符合要求的材料,并进行全面的检查,确保其质量符合相关标准。
2.2 临时支撑架搭建在开始施工前,需要搭建临时支撑架以支撑和固定叠合板。
支撑架的搭建需按照设计图纸上的要求进行操作,确保其稳定可靠。
同时,在搭建支撑架时,还需要考虑工人安全问题,采取必要措施防止高处坠落事故的发生。
2.3 基础处理与防水层施工在装配式叠合板施工之前,需要对基础进行处理,并进行防水层施工。
基础处理包括清理基础表面、修复裂缝等操作,以确保基础平整牢固。
而防水层施工则是为了提供良好的防水效果,防止水分渗透到叠合板结构中,影响其使用寿命。
以上是装配式叠合板施工工艺流程的前三个阶段的简要介绍。
在后续的文章中,我们将详细讲解施工步骤、质量控制与安全注意事项以及总结展望等内容,以帮助读者更好地了解和应用装配式叠合板施工工艺流程。
叠合板安装及支顶施工方案
一、编制依据
1.沈北新城一期(公租房)工程(一标段)房屋建筑工程施工图纸,及二次设计
的预制构件制作图。
2.《混凝土结构工程施工质量验收规范》GB50204-2011
3.《建筑施工模板安全技术规范》JGJ162-2008
4.《装配整体式混凝土结构技术规程》DB21/T1868-2010
5.《预制混凝土构件制作与验收规程》DB21/T1872-2011
6.《装配式混凝土结构技术规程》JGJ 1-2014
7.《混凝土结构施工图平面整体表示方法制图规则》11G101系列
二、工程概况
1.本工程位于沈北新城,一期工程14栋楼,每栋楼均为剪力墙结构,地上27层,地下一层.(1#、2#楼带2层裙房),层高3m,建筑总高度84.5米,总建筑面积153299.07㎡。
一~四层为现浇混凝土剪力墙结构,五~二十八层为装配式混凝土结构,即预制板安装后再结构整浇,其中外墙板均为预制节点整浇,内墙均为现浇混凝土结构,走廊处的连梁和楼板为全现浇结构,其余楼板为预制和整浇叠合板.设计结构抗震等级为二级.
2.叠合板每层18块,预制构件最重板约2.8t,每栋总计432块;楼梯踏步板两种规格尺寸,总计5.4t;叠合板的预制层厚度为60mm,现浇层厚度为80mm,局部120mm。
钢筋采用HPB300、HPB335、HRB400,叠合板及梁混凝土设计强度均为C30。
三、叠合板施工工艺流程
1.材料进场及检验:预制板进场材料是否有翘曲、缺棱掉角现象,叠合板已经达到混凝土设计强度的100%,项目部与监理工程师一同验收,发现不合格品直接
退场。
2. 进场的楼板分别编号,并注明楼板所在工程的位置。
3. 现场堆放:放现浇板的场地平整,做混凝土硬化处理。
.叠合板卸车前在地面上放置方木.起隔离作用,叠合板堆放不许超过七个高。
4.内墙施工双排落地脚手架、外墙的预制挂架安装牢固可靠。
五、 预制板安装
1.线位控制:安装前先弹好叠合板水平及标高控制线,注意核对水暖、消防预留洞的位置,沿着管、洞中心做十字交叉线,在预制板的边缘和安装墙梁的上端都做好标识,作为预制板安装的水平方向的定位点之一。
楼板吊装控制点示意图 2在混凝土墙上打好标高控制线(结构+500mm 水平线),给定预制板楼板底部
的标高。
3. 叠合板支架:⑴外墙安装完成期节点处的混凝土和内墙钢筋混凝土全部完成后,安装叠合板下部支顶,支撑采用固定工具式脚手架(如图)。
支顶独立设计不与现浇墙体连接。
支顶上部放置可调节油托。
确保能够调整。
叠合板下方支撑示意图
⑵安装支顶时从构件端部开始向中间进行加固,第一道支撑距端部600,中间支撑不大于2000,中间支撑起拱为1‰---3‰.支撑立杆下部设置截面不小于
200X200 厚度50mm 的实木垫板。
⑶在竖向支撑的上部顶托上木龙骨,龙骨顶标高为叠合板下标高。
4、安装位置标高校正:监理项目部核查标高控制线,按照叠合板的安装的标B A B ’
A ’ D C
C
D 剪力墙 预制板
高允许误差为5mm来进行控制,标高高出安装标高的地方要对剪力墙及连梁顶部
的模板标高进行切割。
5、本工程计划连梁和剪力墙混凝土和楼板一砼浇筑,所以预制板与墙和梁的衔接点在侧模顶部,所以要保证梁侧面模板和剪力墙侧面模板和竖向的木方的标高与板底标高相符,在允许误差范围内进行控制。
即墙底平整度,侧模高度要保证。
预制构件在安装后在接茬处设置海绵条,防止漏浆。
6、构件安装:(构件吊装详见吊装工程专项安全技术方案)
⑴按图纸要求确定好构件,编号无误后进行吊装。
先安装靠近墙边的叠合板,
然后在安装其它部位,这样有利于施工方便。
⑵由于预制构件重量大,吊叠合板时的下降速度必须缓慢,吊车司机听从吊车指挥的要求,吊车司机与吊车指挥人员之间必须有良好的沟通通讯机沟通信号。
⑶操作人员站在独立搭设的马凳上(不与现浇墙体的支撑剂叠合板下支撑相连接),手扶叠合板预制构件摆正位置后用遛绳控制预制板高度和位置。
⑷用撬棍校正,各边预制构件均落在剪力墙上,混凝土板的控制点位置允许
安装在误差±5mm范围内,完成预制构件的初步安装就位。
⑸预制构件安装初步就位后,用支撑上的顶托微调器及可调节支撑对构件进行水平微调,确保调整后预制楼板与支架的木方结合紧密。
如果预制板有误差范围内的翘曲,要根据剪力墙上500mm控制线校进行调整校正,保证板顶标高一致。
⑹吊装的预制构件重量较大,必须设专人指挥。
六、叠合板现浇层:
⑴叠合板预制构件安装完成后,进行电器管路铺设,绑叠合板上部钢筋,经项目部会同监理检查验收合格后,与现浇板、走廊连梁和浇筑混凝土。
(详见现浇钢筋混凝土结构施工专项安全技术措施)
现浇混凝土带强度达到100℅后方可拆模。
七、质量保证措施
1、预制构件质量控制、预制构件进场检查
预制构件进场检查允许偏差表
2、各类结构构件施工精度要求表:
3、现浇部分质量控制
⑴控制重点:柱网轴线偏差的控制、楼层标高的控制、柱核心区钢筋定位控制、叠合层内后置埋件精度控制、连梁在中间支座处底部钢筋焊接质量控制。
⑵柱轴线允许偏差
墙轴线允许偏差必须满足《工程测量规范》GB50026-2003 要求,测量控制由高至低的级别进行布控,允许偏差不得大于3mm。
⑶标高控制
标高在建筑物周边设置控制点,每层不少于三个引测点,以便于相互检测。
每层标高允许误差不大于3mm,全层标高允许误差不大于15mm。
⑷钢筋定位
装配整体式结构工程在设计过程中即将钢筋定位图绘出,墙柱竖向预留钢筋之间的间距及位置必须按照钢筋定位图进行绑扎固定,保证与注浆孔位置对应以利于预制构件的吊装定位,允许偏差不得大于5mm。
⑸预埋件叠合梁板内后置埋件分为三种
叠合板三种埋件允许偏差表
4、成品保护措施
进入施工现场的叠合板,堆放高度不许超过7块。
吊装过程慢提缓慢放在墙上,防止碰坏棱角。
提前做好工序穿插作业,防止在楼板上随意凿洞,叠合板进入现场要妥善保管好,设置专门混凝土构件堆放场地。
运输成品的车辆要清洁,不许超长超高超宽,卸车时要绑扎牢固,防止运输
及装卸散落和破损。
