太阳能热水器的防雷3.1太阳能热水器遭雷击的方式根据太阳能热水器的结构、使用材料及安装位置分析，它遭雷击的途径可分两种，一是直击雷，二是感应雷击。
●直击雷击当雷云通过线路或电器设备放电时称为直击雷。
直击雷可以形象地说就是雷云对大地上的目标（高大建筑物或高大树木等）放电的一种过程。
直击雷可在其周围一定范围内的导体上感应起危险电压，加上建筑物之间连接的各种长距离电缆可在更大的范围内感应上雷电电磁脉冲，并几乎无衰减地沿电缆传入设备。
太阳能热水器绝大多数都安装在建筑物的制高点位置上，其接闪器一般也都低于太阳能热水器，太阳能热水器暴露在接闪器保护范围之外，一旦云地放电，太阳能热水器首当其冲，成了接闪器，雷电可以直接击在太阳能热水器上，直接击坏太阳能热水器。
●感应雷击感应雷击是由于雷云的静电感应或放电时的电磁感应作用，使建筑物上的金属物件，如管道、钢筋、电线等感应出与雷云电荷相反的电荷，造成放电所引起。
随着太阳能热水器智能化的不断提高，辅助加热、水位、水温自动显示，补水、断水的自动控制功能都应用于太阳能热水器中，而这些功能都是通过专用电脑控制芯片、传感装置等电子装置来实现的。
电子装置在室内，辅助加热、传感装置在室外太阳能热水器水箱中，为这些电子装置供电的电源线，显示及控制用的信号线、控制线都是感应雷击的侵害途径。
太阳能热水器招引感应雷击的通道主要有三条：电源线路引入；信号线路引入；接地线路引入。
3.2太阳能热水器防雷保护的原理及方法太阳能热水器的防雷可分为外部防雷和内部防雷两种情况，外部防雷是防直击雷，内部防雷是防感应雷。
外部防雷——将绝大部分雷电流直接引入地下泄散；内部防雷——快速泄放沿着电源或信号线路侵入的雷电波或各种危险过压；这两道防线，互相配合，各尽其职，缺一不可。
因此防雷工程是一项系统工程（见图2）。
图2.防雷工程3.2.1外部防雷如果原建筑物已有良好的防雷措施，并且热水器已处于防雷装置的保护范围之内，不用加避雷针，只需将太阳能热水器的金属底脚用扁钢或圆钢就近焊接到屋面避雷带或引下线上。
太阳能热水器如何避免雷防护措施？1.直击雷防护太阳能热水器的贮水箱一般设置在建筑物的制高点，是最容易遭受雷击的部位，也是直击雷防护的重点。
当太阳能热水器不在建筑物防雷装置保护范围时，需要单独安装避雷针进行保护，安装的避雷针时须考虑避雷针与太阳能热水器间的安全距离。
2.感应雷防护感应雷击是指雷云对地放电时，产生电磁感应到电源线、信号传输线上，形成数千伏甚至更高的电压冲击波，使电子设备被击坏。
感应雷击的危害范围可超过10km以上。
一般的避雷针是针对直击雷防护，而雷电灾害中80%。
的损失都来自感应雷击。
目前解决的办法便是在电源线路、信号线路上加装适当避雷器。
太阳能热水器是由室内控制器通过电源线、信号线连接到室外设备而实现控制的。
电源线、信号线在敷设过程中不可避免地会暴露在室外，如果线路布置不合理，在雷击发生时，雷电电磁波就有可能沿这些线路侵入室内，造成太阳能热水器控制器及其他家用电器的损坏，重则造成人员伤亡。
因此太阳能热水器对感应雷的防护也十分重要。
进入室内的电源、信号线路应选用屏蔽电缆，并在屏蔽层两端做好良好接地。
也可将用于连接太阳能热水器的线路穿金属管敷设，并且金属管两端做好接地处理。
在雷击时，电源线、信号线、金属屏蔽线管、配电箱外壳等金属物之间会产生危险电位差，为了更有效地进行防护，还应在太阳能热水器控制开关的电源侧安装电源SPD，在信号线路安装信号SPD，确保热水器电源及信号线路的安全。
电源、信号SPD型号的选择以及安装要求须符合国家相关规范要求。
3^等电位连接将浴室内所有金属物与原建筑物预留的局部等电位连接端子相连接，使浴室内所有金属物形成一个等电位体，保护人身及电器安全。
若原建筑物未预留局部等电位连接端子，则可以凿开建筑物内柱，与内柱的钢筋进行可靠连接。

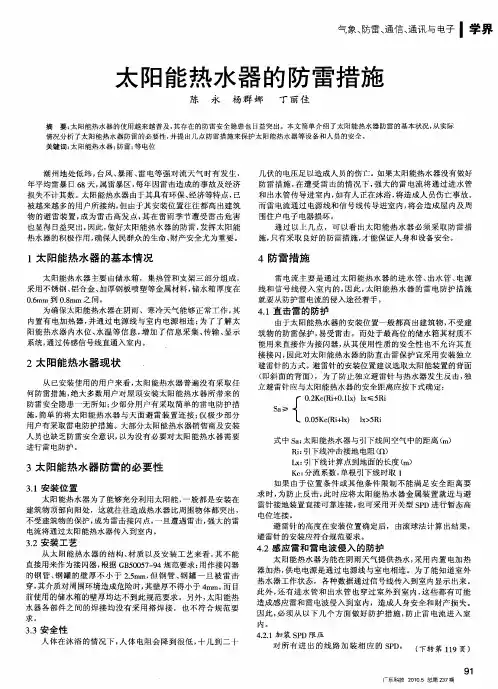

( 安全常识 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改太阳热水器的防雷措施(标准版)Safety accidents can cause us great harm. Learn safety knowledge and stay away from safetyaccidents.太阳热水器的防雷措施(标准版)随着科学技术的发展，太阳能热水器因其新颖、环保、节能且方便而深受消费者的喜爱，安装数量逐年增加，但同时也带来了防雷安全隐患。
目前，大多数屋顶太阳能热水器安装高度均大于该建筑物的最高避雷带（针），且内置有电加热电源线和传感和信号线直通室内，事实上该热水器已变成了一个接闪器，一旦遭受雷击，强大的雷电流将通过热水器的管道、电源线和信号线直接进入用户室内，其后果不堪设想。
因此，制订推广切实可行的防雷、避雷措施势在必行。
下文将对防雷知识和太阳能热水器采取的防雷措施进行简要的介绍。
一、防雷基本知识（一）雷电概要：1、雷电的种类雷电分为直击雷、静电感应雷、电磁感应雷和球雷，直击雷是带电积云与地面目标之间的强列放电。
静电感应雷是由于带电积云接近地面，在架空线路导线或其他导电凸出物顶部感应出大量电荷引起的，在带电积云与其他客体放电后，架空线路导线或导电凸出物顶部的电荷失去束缚，以大电流、高电压冲击波地形式，沿线路导线或导电凸出物极快地传播，此冲击波由静电感应产生，具有雷电特征，称为静电感应雷。
电磁感应雷是由于雷电放电时，巨大的磁场能在邻近的导体上感应出很高的电动势。
该电动势具有雷电特征，称为电磁感应雷。
球雷是雷电放电时形成的发红光、橙光、白光或其他颜色的火球。
2、雷电的特点雷电流幅值可高达数十至数百千安。
雷电流陡度可高达数十千安每微秒。
直击雷冲击过电压可高过数千千伏，感应雷冲击过电压高过数百千伏。

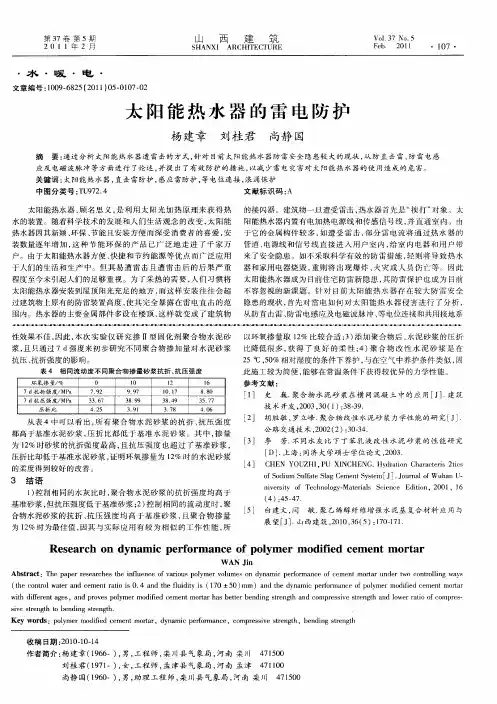

浅谈太阳能热水器如何防雷【摘要】随着人民生活水平的提高，太阳能热水器使用广泛，为减少雷击对太阳能热水器及人身造成危害，简要对太阳能热水器遭受雷击的途径进行分析，并提出了安全实用的防护办法。
【关键词】太阳能热水器；防雷；直击雷；雷电感应0．引言随着人们生活水平的提高，太阳能热水器受到广大市民的青睐，但目前由于太阳能热水器装在高高的楼顶，且城市住宅楼在建设时只常采用避雷带防雷，因此太阳能热水器高出屋面而得不到避雷带保护。
1．雷害分析雷电灾害是联合国公布的10种最严重的自然灾害之一，也是目前我国十大自然灾害之一。
据有关部门估计，全球平均每分钟发生雷暴2000次，每年因雷击造成的人员伤亡超过1万人，所导致的火灾、爆炸等时有发生。
我国也是雷暴活动十分频繁的国家。
全国有21个省会城市每年的雷暴日都在50天以上，最多的可达134天。
雷电危害可分成直击雷、雷电感应和雷电波侵入3种类型。
1.1直击雷所谓直击雷，是指雷电直接击在建筑物、构架、树木、动植物上，因电效应、热效应和机械力效应等造成建筑物等损坏以及人员伤亡。
直击雷蕴含极大的能量，电压峰值可达5000KV，具有极大的破坏力。
如建筑物直接被雷电击中，巨大的雷电流沿引下线入地，会造成以下三种影响：a：巨大的雷电流在数微秒时间内流下地，使地电位迅速抬高，造成反击事故，危害人身和设备安全。
b：雷电流产生强大的电磁波，在电源线和信号线上感应极高的脉冲电压。
c：雷电流流经电气设备产生极高的热量，造成火灾或爆炸事故。
1.2雷电感应云层之间的频繁放电产生强大的电磁波，在电源线和信号线上感应极高的脉冲电压，峰值可达50KV。
一般来说，雷电感应没有直击雷那么猛烈，但它发生的几率比直击雷高很多。
因为直击雷只发生在雷云对地闪击时才会对地面造成灾害，而雷电感应则不论雷云对地闪击、或者雷云对雷云之间闪击（据观测资料介绍，雷云对雷云闪击比雷云对地闪击几率高很多），都可能发生并造成灾害。
此外，直击雷一次只能袭击一两个小范围的目标，而一次雷闪击可以在比较大范围内多个小局部同时发生雷电感应过电压现象，并且这种感应高电压可以通过电源线、信号线等金属导线传输到很远，致使雷害范围扩大。

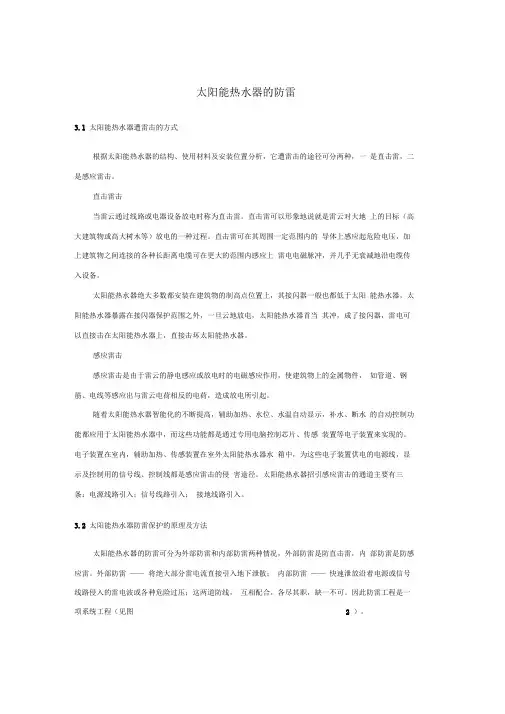

太阳能热水器的防雷3.1 太阳能热水器遭雷击的方式根据太阳能热水器的结构、使用材料及安装位置分析，它遭雷击的途径可分两种，一是直击雷，二是感应雷击。
直击雷击当雷云通过线路或电器设备放电时称为直击雷。
直击雷可以形象地说就是雷云对大地上的目标（高大建筑物或高大树木等）放电的一种过程。
直击雷可在其周围一定范围内的导体上感应起危险电压，加上建筑物之间连接的各种长距离电缆可在更大的范围内感应上雷电电磁脉冲，并几乎无衰减地沿电缆传入设备。
太阳能热水器绝大多数都安装在建筑物的制高点位置上，其接闪器一般也都低于太阳能热水器，太阳能热水器暴露在接闪器保护范围之外，一旦云地放电，太阳能热水器首当其冲，成了接闪器，雷电可以直接击在太阳能热水器上，直接击坏太阳能热水器。
感应雷击感应雷击是由于雷云的静电感应或放电时的电磁感应作用，使建筑物上的金属物件，如管道、钢筋、电线等感应出与雷云电荷相反的电荷，造成放电所引起。
随着太阳能热水器智能化的不断提高，辅助加热、水位、水温自动显示，补水、断水的自动控制功能都应用于太阳能热水器中，而这些功能都是通过专用电脑控制芯片、传感装置等电子装置来实现的。
电子装置在室内，辅助加热、传感装置在室外太阳能热水器水箱中，为这些电子装置供电的电源线，显示及控制用的信号线、控制线都是感应雷击的侵害途径。
太阳能热水器招引感应雷击的通道主要有三条：电源线路引入；信号线路引入；接地线路引入。
3.2 太阳能热水器防雷保护的原理及方法太阳能热水器的防雷可分为外部防雷和内部防雷两种情况，外部防雷是防直击雷，内部防雷是防感应雷。
外部防雷——将绝大部分雷电流直接引入地下泄散；内部防雷——快速泄放沿着电源或信号线路侵入的雷电波或各种危险过压；这两道防线，互相配合，各尽其职，缺一不可。
因此防雷工程是一项系统工程（见图 2 ）。
图2.防雷工程3.2.1夕卜部防雷如果原建筑物已有良好的防雷措施，并且热水器已处于防雷装置的保护范围之内，不用加避雷针，只需将太阳能热水器的金属底脚用扁钢或圆钢就近焊接到屋面避雷带或引下线上。

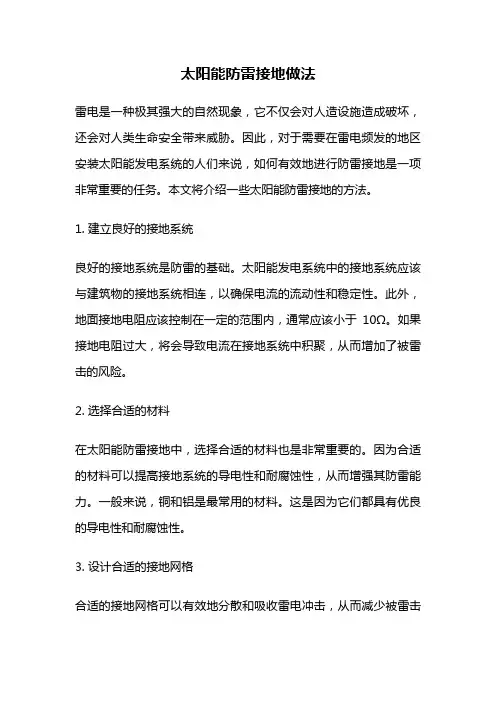

太阳能防雷接地做法雷电是一种极其强大的自然现象，它不仅会对人造设施造成破坏，还会对人类生命安全带来威胁。
因此，对于需要在雷电频发的地区安装太阳能发电系统的人们来说，如何有效地进行防雷接地是一项非常重要的任务。
本文将介绍一些太阳能防雷接地的方法。
1. 建立良好的接地系统良好的接地系统是防雷的基础。
太阳能发电系统中的接地系统应该与建筑物的接地系统相连，以确保电流的流动性和稳定性。
此外，地面接地电阻应该控制在一定的范围内，通常应该小于10Ω。
如果接地电阻过大，将会导致电流在接地系统中积聚，从而增加了被雷击的风险。
2. 选择合适的材料在太阳能防雷接地中，选择合适的材料也是非常重要的。
因为合适的材料可以提高接地系统的导电性和耐腐蚀性，从而增强其防雷能力。
一般来说，铜和铝是最常用的材料。
这是因为它们都具有优良的导电性和耐腐蚀性。
3. 设计合适的接地网格合适的接地网格可以有效地分散和吸收雷电冲击，从而减少被雷击的风险。
为了设计合适的接地网格，应该首先确定防雷接地的目标，然后根据具体情况决定接地网格的尺寸和形状。
一般来说，接地网格的间距应该小于10米，接地网格的大小应该足够覆盖整个太阳能发电系统。
4. 安装避雷针避雷针是一种常用的防雷设备，它可以有效地分散和吸收雷电冲击。
在太阳能防雷接地中，安装避雷针是一种非常有效的方法。
避雷针应该安装在太阳能发电系统的高处，以充分发挥其防雷作用。
同时，避雷针的材料和设计也是非常重要的，应该选择合适的材料和设计来确保其防雷效果。
5. 定期检查和维护定期检查和维护太阳能防雷接地系统是确保其防雷效果的关键。
在太阳能防雷接地系统中，接地电阻的变化是一个非常重要的指标，因此应该定期检查接地电阻的变化情况。
此外，应该定期检查和维护接地系统的材料和连接部件，以确保其正常运行。
太阳能防雷接地是确保太阳能发电系统安全稳定运行的关键。
通过建立良好的接地系统、选择合适的材料、设计合适的接地网格、安装避雷针以及定期检查和维护，可以有效地提高太阳能发电系统的防雷能力，保障人们的生命财产安全。

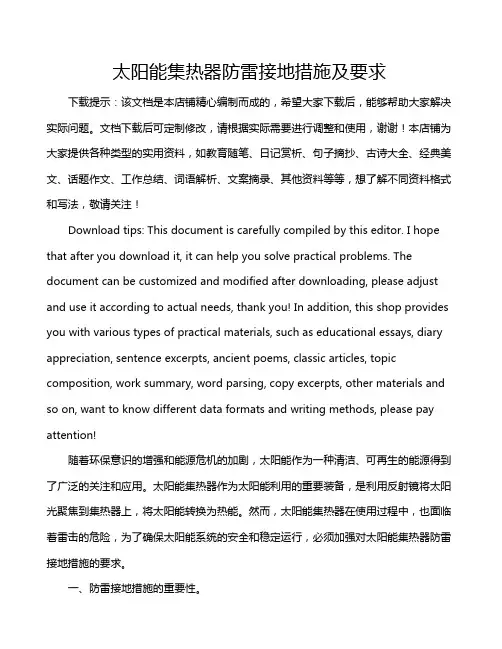

太阳能集热器防雷接地措施及要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着环保意识的增强和能源危机的加剧，太阳能作为一种清洁、可再生的能源得到了广泛的关注和应用。

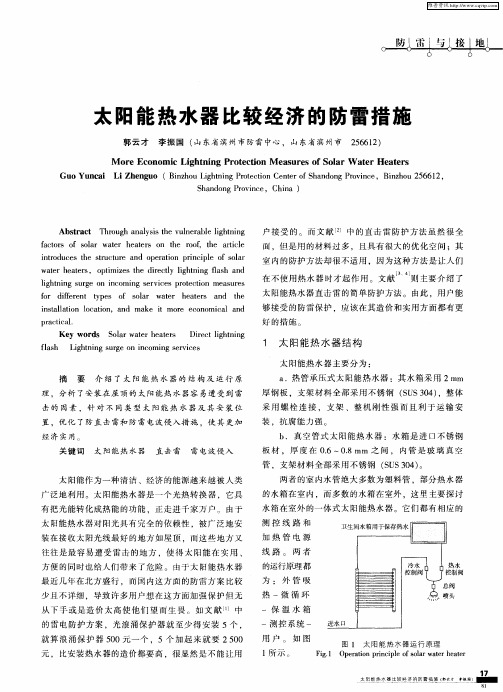

装太阳能热水器必须有防雷措施
为了采热的需要，人们都将太阳能热水器的采热部分安装到室外屋顶上阳光充足的地方，这是必要的。
但是，如果在安装时不采取必要的防雷措施，附近一旦打雷，巨大的雷电能量将通过其金属水箱、金属管道等设施引入室内，从而造成危害。
因此，值得提醒用户的是，安装太阳能热水器时必须要有防雷措施。
为了达到防雷效果，太阳能热水器的采热部分必须安装在有效的防雷范围内，主要是房顶上的避雷针或避雷带的顶端必须高于热水器的顶端。
同时，热水器与避雷针或避雷带的距离最多不超过3米，否则，就很难起到防雷作用。
另外，要做好热水器水箱与避雷针或接地等电位连接，一般在距水箱3米范围内设置独立的避雷针，避雷针的下引线用钢筋与避雷带焊接，水箱底座与房顶面及避雷带用钢筋做等电位连接并焊牢。
如果无条件设独立的避雷针，可将其水箱底座在房顶面做等电位连接。
同样是用钢筋与避雷带进行连接，这样也能起到防雷作用。
时下，安装使用太阳能热水器的用户越来越多，而考虑设置防雷措施的还不多，以至逢到打雷时就很不安全，尤其在多家居民合住的宿舍楼顶上安装的热水器更多，互相间靠得也紧，一旦遭雷击时造成的危害就更大。
因此，凡在室外的热水器部分都应该设置防雷保护措施。
在这方面用户不能大意、不能怕麻烦。
至于负责安装热水器的人员更要主动为用户考虑到防雷措施，并在安装时将此措施落实到位。
