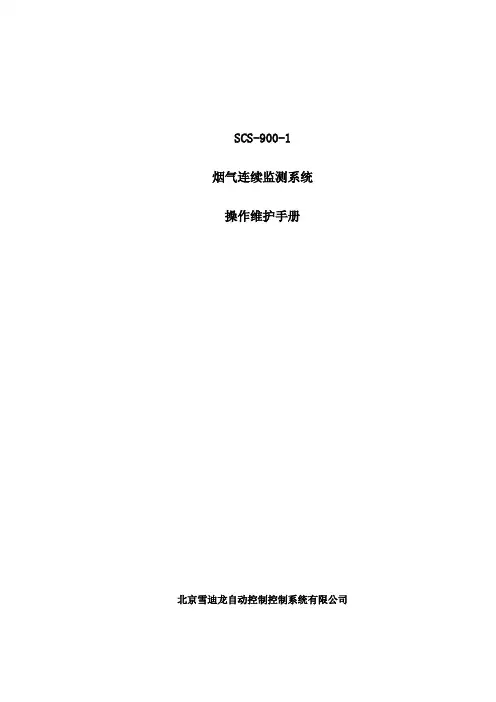

scs-900-1 烟气连续监测系统操作维护手册北京雪迪龙自动控制控制系统有限公司目录1. 系统描述2. 烟气分析系统3. 气体预处理系统测量/校准4. 操作规程5. 维护5.1取样探头5.2采样管线5.3冷凝器5.4过滤器5.5取样泵5.6 ultramat23气体分析器5.7 d－r216测尘仪5.8变送器5.9 das数据采集处理系统6.熔断器操作表7.备件表1.系统描述1.1总体说明本系统用于烟气排放连续监测，适用于电厂,钢厂等行业。
系统组成见系统图。
监测参数如下：烟气：so2、nox、o2、粉尘浓度、流量、温度、压力（监测点位于入烟囱前的烟道上）。
测量参数（so2，o2）同时可以为为脱硫系统（fgd）提供工艺控制参数及计算脱硫效率。
烟气监测（so2、nox、o2、粉尘浓度、流量、温度、压力）参数用于环保排放监测，其中气体组分（so2、nox、o2）采用一拖一方式。
即在入烟囱前的烟道上安装气体采样探头和采样管线，输送至分析机柜进行检测分析。
烟气其它参数（粉尘、流量、温度、压力）监测安装在烟道上直接测量，测量输出传到分析室电控柜进行数据采集。
烟气监测参数经过信号处理传输至分析室电控柜plc2。
das（数据处理系统）计算机与电控柜plc进行通讯（pc/ppi方式）采集到环保要求的数据。
通过pas－das软件对这些数据进行计算处理（按hj/t76标准），以实现环保数据的存储、打印、统计、传输的功能。
1.2气体监测烟气的气体分析（so2、nox、o2）采样方法采用直接抽取加热法。
气体分析器选用西门子公司生产的ultramat23多组分红外气体分析仪。
测量原理： so2，nox nrir不分光红外法o2 电化学法气体分析系统由采样探头、取样管线、样品预处理系统、气体分析器、分析仪表柜等组成。
1.3粉尘监测采用德国durag公司d－r216粉尘监测仪。
测量原理：浊度法系统组成：由测量发射体，反射体，控制器及保护风机组成。
S C S-900说明书-CAL-FENGHAI.-(YICAI)-Company One1scs-900-1烟气连续监测系统操作维护手册北京雪迪龙自动控制控制系统有限公司目录1.系统描述2.烟气分析系统3.气体预处理系统测量/校准4.操作规程5.维护6.1取样探头7.2采样管线8.3冷凝器9.4过滤器10.5取样泵ultramat23气体分析器d－r216测尘仪11.8变送器das数据采集处理系统12.熔断器操作表13.备件表1.系统描述1.1总体说明本系统用于烟气排放连续监测，适用于电厂,钢厂等行业。
系统组成见系统图。
监测参数如下：烟气：so2、nox、o2、粉尘浓度、流量、温度、压力（监测点位于入烟囱前的烟道上）。
测量参数（so2，o2）同时可以为为脱硫系统（fgd）提供工艺控制参数及计算脱硫效率。
烟气监测（so2、nox、o2、粉尘浓度、流量、温度、压力）参数用于环保排放监测，其中气体组分（so2、nox、o2）采用一拖一方式。
即在入烟囱前的烟道上安装气体采样探头和采样管线，输送至分析机柜进行检测分析。
烟气其它参数（粉尘、流量、温度、压力）监测安装在烟道上直接测量，测量输出传到分析室电控柜进行数据采集。
烟气监测参数经过信号处理传输至分析室电控柜plc2。
das（数据处理系统）计算机与电控柜plc进行通讯（pc/ppi方式）采集到环保要求的数据。
通过pas－das软件对这些数据进行计算处理（按hj/t76标准），以实现环保数据的存储、打印、统计、传输的功能。
1.2气体监测烟气的气体分析（so2、nox、o2）采样方法采用直接抽取加热法。
气体分析器选用西门子公司生产的ultramat23多组分红外气体分析仪。
测量原理： so2，nox nrir不分光红外法o2 电化学法气体分析系统由采样探头、取样管线、样品预处理系统、气体分析器、分析仪表柜等组成。
1.3粉尘监测采用德国durag公司d－r216粉尘监测仪。
烟气连续监测系统 CMES(SCS-900)1.应用范围SCS-900 系统适用于以固体、液体为燃料或原料的火电厂锅炉、工业/民用锅炉以及工业炉窑、生活垃圾焚烧炉、危险物焚烧炉及以气体为燃料或原料的固定污染源烟CEMS。
2. 系统概述1 )系统主要特点整套系统采用 SDL 成熟的分析控制技术和取样预处理技术，根据现场的具体工况参数和技术要求，进行灵活优化的配置，充分满足用户的要求。
系统主要特点:--系统设计稳定可靠，维护成本低、维护量少。
系统数据可利用率达到 95%以上；--强大的自我诊断功能与主要仪器部件故障警报功能，及时反馈信息，便于操控；--采样系统具有反吹系统，防止烟气污染分析仪器部件；--防腐设计，保证系统长期可靠运行。
2)系统公用工程要求电源：240V AC 50Hz；功率：5K VA（单套，管线不超过 50 米）；气源：压缩空气、(0.4-0.6)MPa 洁净、无油；压缩空气耗气量：小于 6m3/h (根据现场烟气实际粉尘含量而定)；水源：无；其他：分析小屋内要求密闭、防尘、空调、照明等。
3) 环境要求温度（5-35）℃，相对湿度＜ 85%；大气压力（86-100）KPa；应用在户外需要特殊定制。
4 )系统测量参数系统测量参数、测量范围如下：SO 2 ：(0-500-2500)×10-6；NO x ：(0-500-2500)×10-6；O 2 : (0-5-25)%；颗粒物：(0-1000)mg/m3 ；流量: (0-40)m/s；温度: (0-300)℃；压力: (-10-10)kPa；准确度：SO 2 、NO x 、O 2 为-2.0%，颗粒物为±2.0%，流速为±5.0%。
以上测量范围为常规测量范围，实际的测量范围可根据用户的实际情况调整。
3 .系统组成及测量原理1) 烟气 SO 2 , NO x 分析系统测量原理：NRIR 不分光红外法。
系统运行操作规程
启动设备前请详细阅读SCS-900(C)用户手册,严格按照手册规定内容进行操作
一、启动SCS-900C
请按下列步骤启动SCS-900C
注意系统采用220V AC电源,非受训或专业人员不得随意打开机柜或拆卸部件,以免触电注意取样管线温度高于120℃,当检查柜内管路时,不要碰到取样管线,防止烫伤
步骤
1.按顺序合上前面板断路器,打开分析仪表后面电源
断路器序号内容
F1 总电源
F2 制冷器
F3 排气扇
F4 现场电源
F5 取样管线
F6 仪表总电源
F7 分析仪
F8 PLC/取样泵
F9 24V电源
2.按下操作面板上自动按钮
3.打开计算机电源,启动桌面上的PAS-DAS软件,启动监测画面,系统状态栏显示“设备
正常运行”
二、运行操作
1. 仪表预热30分钟后,开始正常测量
2. 调节样气流量,调节RV1阀将流量控制在0.6L/min—1.2L/min
3. 观察DAS显示画面,看数据测量是否正常。
scs900pm说明书
SCS-900PM 抽取式烟气颗粒物连续监测系统概述：
SCS-900PM 低浓度抽取式烟气颗粒物连续监测系统，采用稀释加热抽取式采样方法结合激光散射或电荷法分析原理，来测量高湿度、低浓度环境条件下的颗粒物浓度。
该种方式有效的消除了烟气中水汽对颗粒物测量的干扰，采用激光前散射原理，低浓度测量灵敏度高。
产品特点：
采用低浓度的稀释抽取采样和高温分析测量，不受水汽干扰
光学结构选用激光前散射法，灵敏度高；检测限≤0.1mg/m3
零点及量程可自动标定，运行稳定可靠
定时自动清理采样管路及光学检测部件，维护量低
人机界面友好，菜单式操作，大屏LED显示
一体化设计，安装维护方便。
防护等级高，可室外安装
加热抽取式，标配等速采样；
应用领域：
适用于火电厂、工业炉窑/锅炉、钢铁冶炼、石油化工、水泥厂、生活垃圾焚烧发电等湿式除尘器出口及超低浓度颗粒物排放监测。
技术参数：。
SCS-900C烟气连续监测系统操作及故障处理方法北京雪迪龙自动控制系统有限公司一、 CEMS系统组成及说明二、CEMS系统操作使用方法1、CEMS系统操作规程1.1 运行状态当按下“运行/维护”按钮时，系统处于运行状态，这时其它的操作按钮不起作用，系统将通过PLC控制自动运行，完成相应的流路切换、泵运行、吹扫等功能。
只有当系统正常运行时，DAS系统接受的测量数据为有效数据。
1.2 维护状态当分析柜控制按钮“自动/维护”关闭时，系统处于维护状态，操作人员对系统进行有关的维护测试。
这时“取样泵”“吹扫”按钮起作用。
2、MODEL1080气体分析仪菜单操作说明2.1 仪器的启动本仪器是智能仪器，接通电源，5分钟预热后一起已可进行一次零点标定，并处于测量状态，可正常使用。
仪器上电后屏幕显示如下：预热结束后一起进入测量屏幕显示如下：2.2 菜单操作说明2.3 测量状态2.4 标气状态2.5 量程设置其他设置为厂家调试时修改，用户如有需要请参阅MODEL1080使用说明书。
3、PAS-DAS监控软件操作说明3.1 启动3.2 用户选择3.3 主画面3.4 系统设置3.5 实时曲线3.6 历史数据3.7 报警窗口3.8 系统框图3.9 注意事项（1）仔细阅读完软件使用说明后并经过供方技术人员培训后，方可对本软件操作使用。
（2）厂家技术人员调试后，不要随意改变系统设置中的参数值。
（3）未经供方允许，不得改动软件的系统组态以及程序源代码。
三、日常维护本系统应由用户单位派专职人员定期维护，维护人员应每日巡检，记录。
日常维护内容如下：1、检查保护过滤器—如有变色，应更换保护过滤器并检查原因。
2、检查流量—如果流量低，请检查样气气路是否有堵塞现象。
3、制冷器—制冷器显示温度是否正常（制冷器温度应在1-7摄氏度变化）。
4、蠕动泵—蠕动泵是否正常工作。
5、储液灌—检查储液灌冷凝水积水情况。
6、运行状态—CEMS系统应处于自动运行状态，查看机柜内PLC等电器元件是否正常工作。
SCS-900C操作及故障处理⽅法SCS-900C烟⽓连续监测系统操作及故障处理⽅法北京雪迪龙⾃动控制系统有限公司⼀、 CEMS系统组成及说明⼆、CEMS系统操作使⽤⽅法1、CEMS系统操作规程1.1 运⾏状态当按下“运⾏/维护”按钮时，系统处于运⾏状态，这时其它的操作按钮不起作⽤，系统将通过PLC控制⾃动运⾏，完成相应的流路切换、泵运⾏、吹扫等功能。
只有当系统正常运⾏时，DAS系统接受的测量数据为有效数据。
1.2 维护状态当分析柜控制按钮“⾃动/维护”关闭时，系统处于维护状态，操作⼈员对系统进⾏有关的维护测试。
这时“取样泵”“吹扫”按钮起作⽤。
2、MODEL1080⽓体分析仪菜单操作说明2.1 仪器的启动本仪器是智能仪器，接通电源，5分钟预热后⼀起已可进⾏⼀次零点标定，并处于测量状态，可正常使⽤。
仪器上电后屏幕显⽰如下：预热结束后⼀起进⼊测量屏幕显⽰如下：2.2 菜单操作说明2.3 测量状态2.4 标⽓状态2.5 量程设置其他设置为⼚家调试时修改，⽤户如有需要请参阅MODEL1080使⽤说明书。
3、PAS-DAS监控软件操作说明3.1 启动3.2 ⽤户选择3.3 主画⾯3.4 系统设置3.5 实时曲线3.6 历史数据3.7 报警窗⼝3.8 系统框图3.9 注意事项（1）仔细阅读完软件使⽤说明后并经过供⽅技术⼈员培训后，⽅可对本软件操作使⽤。
（2）⼚家技术⼈员调试后，不要随意改变系统设置中的参数值。
（3）未经供⽅允许，不得改动软件的系统组态以及程序源代码。
三、⽇常维护本系统应由⽤户单位派专职⼈员定期维护，维护⼈员应每⽇巡检，记录。
⽇常维护内容如下：1、检查保护过滤器—如有变⾊，应更换保护过滤器并检查原因。
2、检查流量—如果流量低，请检查样⽓⽓路是否有堵塞现象。
3、制冷器—制冷器显⽰温度是否正常（制冷器温度应在1-7摄⽒度变化）。
4、蠕动泵—蠕动泵是否正常⼯作。
5、储液灌—检查储液灌冷凝⽔积⽔情况。
SCS-900-3烟气连续监测系统操作维护手册北京雪迪龙自动控制控制系统有限公司目录1.系统描述2.烟气分析系统3.气体预处理系统测量/校准4.操作规程5.维护5.1取样探头5.2采样管线5.3冷凝器5.4过滤器5.5取样泵5.6 ULTRAMAT23气体分析器5.7 D－R216测尘仪5.8变送器5.9 DAS数据采集处理系统6.熔断器操作表7.备件清单1.系统描述1.1总体说明本系统用于脱硫系统烟气排放连续监测，监测数据用于脱硫系统工艺控制,反映脱硫效率。
同时脱硫出口监测数据用于环保监测。
系统组成如下：原烟气分析系统净烟气分析系统数据采集处理系统监测参数如下：原烟气：SO2、O2（监测点位于入脱硫入口烟道上）。
为脱硫系统（FGD）提供工艺控制参数及计算脱硫效率。
净烟气：SO2、NO x、O2、粉尘浓度、流量、温度、压力（监测点位于入脱硫出口烟道上）。
测量参数（SO2，O2）同时可以为为脱硫系统（FGD）提供工艺控制参数及计算脱硫效率。
烟气监测（SO2、NOx、O2、粉尘浓度、流量、温度、压力）参数用于环保排放监测，其中气体组分（SO2、NOx、O2）采用一拖一方式。
即在入烟囱前的烟道上安装气体采样探头和采样管线，输送至分析机柜进行检测分析。
烟气其它参数（粉尘、流量、温度、压力）监测安装在烟道上直接测量，测量输出传到分析室电控柜进行数据采集。
数据采集处理系统：烟气监测参数经过信号处理传输至分析室电控柜PLC2。
DAS（数据处理系统）计算机与电控柜PLC进行通讯（PC/PPI方式）采集到环保要求的数据。
通过PAS－DAS软件对这些数据进行计算处理（按HJ/T76标准），以实现环保数据的存储、打印、统计、传输的功能。
1.2气体监测烟气的气体分析（SO2、NOx、O2）采样方法采用直接抽取加热法。
气体分析器选用西门子公司生产的ULTRAMAT23多组分红外气体分析仪。
测量原理： SO2，NOx NRIR不分光红外法O2电化学法气体分析系统由采样探头、取样管线、样品预处理系统、气体分析器、分析仪表柜等组成。
==========================================================================SCS-900烟气连续监测系统（CEMS）安装维护手册（V1.0）北京雪迪龙公司2008年5月目录前言一、系统描述1. 总体说明2. 系统型号3. 系统组成4. 测量参数及测量范围5. 测量方法及原理6. 公用工程要求7. 引用标准二、系统安装1.安装前的准备工作2. 安装3.安装验收三、系统调试1.调试前的准备工作2.系统调试四、系统维护及巡检1.日常巡检内容2.定期巡检及维护内容3.常见故障及处理方法五、空气开关操作表六、备品备件前言本手册详细阐述了烟气连续监测系统安装、调试、维护、巡检工作以及各个过程的操作方法及注意事项。
对整个系统的现场操作具有指导作用。
系统中各个主机都有其独立的用户手册，操作前需要认真阅读。
警告：▲本系统应由专职人员操作，操作人员在使用、调试和维护本系统前应先仔细阅读其使用手册！▲必须注意人身安全及设备安全，施工要遵循火电厂安装标准要求进行！▲必须遵循所在厂矿的安全要求！▲系统采用220VAC电源，非受训或专业人员不得随意打开机柜，或拆卸部件，以防触电！▲要保持仪表室内的公用条件正常（照明，空调，通风等）！▲样品气和标准气均为有毒有害气体，要谨防泄漏！！！标准气不用时，要关闭气瓶总阀。
注意保持室内良好的通风环境！▲系统中分析的气体成分含有SO2，NOX，CO等对人体有害的气体，在仪表间操作维护时应注意保持通风良好，并保证系统排气管（至室外）畅通。
▲系统在正常运行时应置于“自动”运行状态。
▲要坚持定期巡查，并保持巡查记录完整。
▲储液罐中的冷凝水具有腐蚀性，应定期排至安全泄放处。
▲系统中至于烟道上的设备严禁擅自调整和移动。
▲DAS计算机应专用，严禁安装其它与本系统无关的软件。
一、系统描述1. 总体说明本系统适用于以固体、液体为燃料或原料的火电厂锅炉、工业/民用锅炉以及工业炉窑、生活垃圾焚烧炉、危险物焚烧炉及以气体为燃料或原料的固定污染源烟气CEMS。
==========================================================================SCS-900烟气连续监测系统（CEMS）安装维护手册（V1.0）北京雪迪龙公司2008年5月目录前言一、系统描述1. 总体说明2. 系统型号3. 系统组成4. 测量参数及测量范围5. 测量方法及原理6. 公用工程要求7. 引用标准二、系统安装1.安装前的准备工作2. 安装3.安装验收三、系统调试1.调试前的准备工作2.系统调试四、系统维护及巡检1.日常巡检内容2.定期巡检及维护内容3.常见故障及处理方法五、空气开关操作表六、备品备件前言本手册详细阐述了烟气连续监测系统安装、调试、维护、巡检工作以及各个过程的操作方法及注意事项。
对整个系统的现场操作具有指导作用。
系统中各个主机都有其独立的用户手册，操作前需要认真阅读。
警告：▲本系统应由专职人员操作，操作人员在使用、调试和维护本系统前应先仔细阅读其使用手册！▲必须注意人身安全及设备安全，施工要遵循火电厂安装标准要求进行！▲必须遵循所在厂矿的安全要求！▲系统采用220VAC电源，非受训或专业人员不得随意打开机柜，或拆卸部件，以防触电！▲要保持仪表室内的公用条件正常（照明，空调，通风等）！▲样品气和标准气均为有毒有害气体，要谨防泄漏！！！标准气不用时，要关闭气瓶总阀。
注意保持室内良好的通风环境！▲系统中分析的气体成分含有SO2，NOX，CO等对人体有害的气体，在仪表间操作维护时应注意保持通风良好，并保证系统排气管（至室外）畅通。
▲系统在正常运行时应置于“自动”运行状态。
▲要坚持定期巡查，并保持巡查记录完整。
▲储液罐中的冷凝水具有腐蚀性，应定期排至安全泄放处。
▲系统中至于烟道上的设备严禁擅自调整和移动。
▲DAS计算机应专用，严禁安装其它与本系统无关的软件。
一、系统描述1. 总体说明本系统适用于以固体、液体为燃料或原料的火电厂锅炉、工业/民用锅炉以及工业炉窑、生活垃圾焚烧炉、危险物焚烧炉及以气体为燃料或原料的固定污染源烟气CEMS。
除尘设备及烟气连续监测系统产品设计方案（说明书）鞍山圣生机电环保设备厂地址：辽宁省鞍山市铁东区一道街6564242烟气连续监测系统系统设备介绍：????SS-CEMS是鞍山圣生机电环保设备厂研发的新一代烟气监测系统。
采用国际领先的激光透射法测量烟尘浓度，通过热管完全抽取采样、采用非分散红外吸收法测量烟气中污染物的浓度，包括SO2、NOX、CO、CO2等多种烟气成分。
使用皮托管、压力传感器、温度传感器、湿度传感器、氧化锆氧量分析仪等来测量烟气参数，用工控机、PLC及本厂独立开发的软件系统来处理数据、进行实时监控，生成图表、报表，控制系统操作。
?烟尘测量子系统一、系统原理????依据朗伯-比尔定律，采用双光程或单光程激光不透明度原理测量烟尘浓度。
仪器由发射/接收装置或反射装置两部分组成，光源发射的一束光通过烟气，由安装在烟道对面的接受装置接收或由反射装置反射后再经烟道回到接受装置，其光强由于烟气中烟气颗粒对光的吸收和散射而衰减。
透过烟气的光的比例称为透光度，经过烟道损失的光的比例成为不透光度。
????不透光度测尘仪是基于朗伯-比尔定律而设计的测定烟气中颗粒物浓度的仪器。
朗伯-比尔定律表明光通过含有颗粒物的烟气的透过率与acl呈指数下降，即：T=I/I0=exp(-acl)式中：??T-------光通过烟气的透光度；------入射光强；??IO??I-------出射光强；??a-------衰减系数；??c-------烟尘浓度；??l-------光程，光通过烟气的距离。
????对于稳定的介质和固定的波长，a为常数；对于固定的烟道，I为常数。
因此，C只与I/有关。
??二、透光度：????⑴透光度是接收光强与发射光强之比：T=I/I0????⑵不透光度是衰减的光强与发射光强之比：???????????????????????透光度和不透光度相对于粒子浓度（监测仪器的电流输出）均为非线性参数。
为了得到相对于粒子浓度的线性参数，引用了消光度的概念，透光度、不透光度和消光度之间的关系见下式：???????????????????E=log（l/T)=-log(T)=acl图1透光度、不透光度和消光度的关系函数图三、单光程颗粒物监测仪器????激光发射器和接收器分别置于烟道两侧，由于烟气中颗粒物的吸光效应，接收器接受到的光通量与烟道内颗粒物浓度有相应关系。
SCS—900型烟气排放连续监测系统数据跳变分析及处理措施作者：张小广来源：《科学与财富》2016年第29期摘要：本文分析并解决了大唐环境产业集团股份有限公司信阳项目部SCS-900型烟气排放连续监测系统在运行中SO2数据跳变，易引起环保超排事件的问题。
通过对SCS-900型烟气排放连续监测系统系统进行全面分析，总结引起SCS-900型烟气排放连续监测系统系统在运行中SO2数据跳变的因子，解决SCS-900型烟气排放连续监测系统系统在运行中SO2数据跳变的问题。
关键词：SCS-900型烟气排放连续监测系统；SO2数据跳变；环保超排事件Abstract： This paper analyzes and solves the problem of the SO2 data jump of SCS-900 type flue gas emission monitoring system in Xinyang project department， which is a Limited by Share Ltd of Datang environmental industry group. Through the comprehensive analysis of SCS-900 type flue gas emission monitoring system， the factors that cause the SCS-900 type flue gas emission monitoring system to jump in the running of SO2 data are summarized， and the problem of SO2 data's jump in the running of SCS-900 type flue gas emission monitoring system is solved.SCS-900型烟气排放连续监测气体分析系统由采样探头、取样管线、样品预处理系统、气体分析仪表、分析仪表柜等组成。
