JHL-6烟气排放连续监测系统使用说明书

JHL-6烟气排放连续监测系统使用说明书
本说明书将对烟道排气监测系统 JHL-6 的使用方法进行详细说 明。在您使用烟道排气监测系统 JHL-6 之前，请务必阅读本说明书。 在您阅读完本说明书之后，请将本说明书小心保管于可以立即取阅的 地方。
本产品的规格和外观，出于改进的目的，有可能在没有预先通知 的情况下发生变更。并且，本说明书中所记载的内容，也有可能在没 有预先通知的情况下发生变更。在阅读本说明书之前请予谅解。
静压分辨率 1Pa
静压准确度 ≤±2.5%
响应时间 ≤10s
输出信号 4～20mA
使用说明书
-8-
JHL-6 系列烟气排放连续监测系统
使用说明书
第三章 JHL-6CEMS 子系统功能特征
-9-
JHL-6 系列烟气排放连续监测系统
使用说明书
JHL-6 系列监测系统
- 10 -
JHL-6 系列烟气排放连续监测系统
使用说明书
JHL-6 结构图
- 11 -
JHL-6 系列烟气排放连续监测系统
使用说明书
一、烟气采样系统
JHL-6 系列烟气采样部分直接采用日本 HORIBA 原装设备，自带有恒温加热 装置，根据检测成分的不同，提供不同的采样系统。依靠丰富的经验，设计并提 供满足各种样气条件的采样系统，功能齐全，包括反吹和除酸雾装置，仪器操作 安全。
-2-
JHL-6 系列烟气排放连续监测系统
使用说明书
第一章 概述
-3-
JHL-6 系列烟气排放连续监测系统
使用说明书
一、系统简介
JHL-6 固定污染源烟尘（烟气）排放连续监测系统（CEMS）是我公司吸收了 国内外连续在线监测仪器的先进设计理念、依托于丰富的经验和创新技术，开发 出的适合中国国情的环境监测设备。可连续监测烟气中的 SO2、NOX、O2（可选 CO、 CO2）等污染物浓度、烟尘的排放量、以及污染源烟气的温度、压力、流量等参 数。通过高度智能化具有通用性技术的数据采集系统自动处理数据，可现场或远 程监控烟气污染物的排放动态。

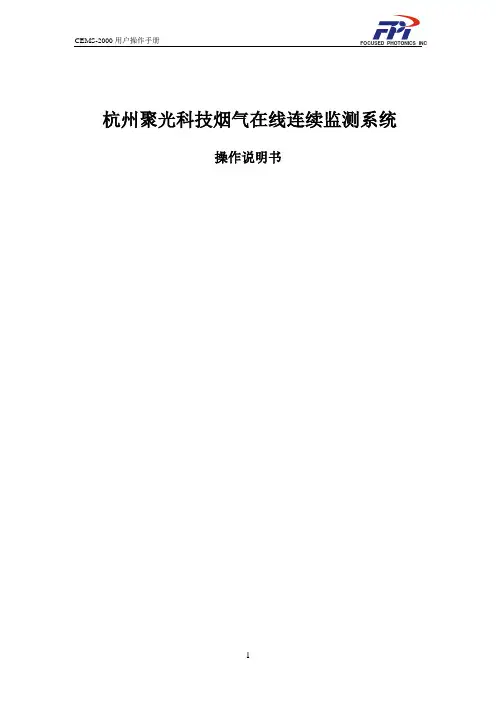

杭州聚光烟气在线监测系统CEMS-2000说明书

杭州聚光烟气在线监测系统CEMS-2000说明书

杭州聚光科技烟气在线连续监测系统操作说明书目录阅读说明 (3)用户须知 (3)概况 (3)注意事项 (3)危险信息 (3)供货和运输 (4)公司联系方式 (4)一、系统介绍 (5)1.1遵循标准 (5)1.2系统简介 (5)1.3各子系统原理及特点 (6)1.3.1气态污染物监测子系统 (6)1.3.2颗粒物监测子系统 (7)1.3.3烟气参数监测子系统 (8)1.3.4数据采集与处理子系统 (8)1.4系统特点 (8)1.5系统主要技术参数 (9)二、系统常规操作 (11)2.1操作区域概述 (11)2.2系统运行前的准备工作 (13)2.2.1上电前的检查 (13)2.2.2上电的顺序 (13)2.2.3设置温度显示模块 (14)2.3OMA-2000表的操作 (15)2.3.1主要参数的设置 (15)2.3.2系统报警参数与气态污染物浓度报警限值的设置 (16)2.3.3在OMA-2000表上进行校准 (17)2.4手动校准、反吹等的操作 (20)2.4.1前面板的手动调零 (20)2.4.2前面板的手动标定 (21)2.4.3前面板的手动反吹 (21)2.4.4调节标气流量 (22)2.4.5样气流量的调节 (22)2.4.6提速排空流量的调节 (22)三、数据报表管理 (23)3.1软件简介 (23)3.2软件安装说明 (23)3.3软件使用说明 (25)3.3.1系统管理菜单 (26)3.3.2数据测量菜单 (27)3.3.3报表系统菜单 (31)3.3.4参数设置菜单 (34)四、维护标定 (39)4.1日常维护 (39)4.2故障和报警 (39)附一：预处理机柜外观尺寸图 (42)附二：参考资料清单 (43)阅读说明用户须知非常感谢您选择使用本公司的CEMS-2000烟气排放连续监测系统（以下简称CEMS-2000系统）。

在使用本产品前，请仔细阅读本用户手册。

本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证CEMS-2000烟气排放连续监测系统的正常运行。

山东华彭EXCELLENT 15烟气在线监测系统说明书

山东华彭EXCELLENT 15烟气在线监测系统说明书

EXCELLENT 15型烟气连续在线监测系统使用说明书山东华彭环保科技有限公司2015C550-37鲁制02002015目录一、烟气连续在线监测系统介绍 (4)1.1概述 (4)1.2技术特征 (5)1.3关键零部件明细 (5)1.4主要功能 (6)1.5测量范围 (6)二、烟气连续在线监测系统 (7)2.1采样探头 (7)2.1.1工作原理 (8)2.1.2主要技术数据 (8)2.2恒功率伴热管 (9)2.3反吹控制阀 (9)2.3.1使用条件 (9)2.3.2工作原理 (9)2.3.3主要技术数据 (9)2.4冷凝除湿器 (9)2.4.1使用条件 (9)2.4.2工作原理 (9)2.4.3技术参数 (10)2.5精细过滤器 (10)2.5.1工作原理 (10)2.5.2主要技术数据 (10)2.6紫外气体分析仪 (10)2.6.1使用条件 (10)2.6.2工作原理 (10)2.6.3分析仪特点 (10)2.6.4主要技术数据 (11)2.6.5安装及接线方式 (12)2.7PLC控制系统 (13)2.7.1使用条件 (13)2.7.2工作特点 (13)2.7.3主要技术数据 (13)2.8温压流监测子系统 (13)2.9数据处理与通讯子系统 (14)2.9.1工控机 (14)2.9.2数采仪（选配件） (14)三、烟气在线监测系统的操作 (15)3.1准备工作 (15)3.2调试 (15)3.2.1采样探头调试 (16)3.2.2反吹阀组调试 (16)3.2.3伴热管调试 (16)3.2.4上位机调试 (16)四、维护与维修 (17)4.1每周维护操作 (17)4.1.1操作具体步骤 (17)4.2日常预防维护 (18)4.2.1日常维护 (18)4.2.2分析仪校准的操作 (18)4.2.3检查和清洗探头 (18)4.3装置的日常维护及故障排除 (18)五、保存及运输 (20)六、技术服务和培训 (21)附录一：伴热管安装说明 (22)附录二：安装位置要求 (24)附录三：仪器室基本要求 (25)附录四：CEMS检测说明 (26)前言烟气在线监测系统（Continuous Emission System CEMS），也成为固定污染源排放连续监测系统，我国称之为烟气排放连续监测系统（连续监测也可翻译为在线监测，以区别于手工采样、实验室分析的离线断续监测）。

29-在线式烟气连续排放监测系统HP5000说明书HP5000说明书

29-在线式烟气连续排放监测系统HP5000说明书HP5000说明书
15
HP5000 使用说明书
五、维护保养、维修及检定 1. 日常保养 日常保养的主要工作是维护清扫系统的正常工作。清扫系统由大小两 个气泵柜组成。 1) 每周对设备进行一次巡检。 请检查小型空气压缩机储气罐压力表 1 在 4.5～ kgf/cm2 之间； 请检查微型空器压缩机是否在连续工作状态； 请检查气路管道有无泄露。 2) 根据气泵柜周围粉尘情况确定每周或每月一次清理进气过滤器 1 和 2， 应不停机进行。当进气过滤器严重堵塞时，便进行更换。
2）用户可根据需要选择查询选项后，点击查询，即显示用户关心的历史 数据查询结果。
例：查询 01 号锅炉 2 月 27 日的十分钟数据
13
HP5000 使用说明书
3）打印历史数据表（确认已连结好打印机） 查询项目为按年度、按月份或按日期时，点击历史数据查询结
果界面上的打印，打印出各台锅炉的年报表、月报表或日报表。
三、安装………………………………………………………………………………7 1 安装位置 2 安装环境 3 安装准备 4 安装、调试、校准 5 相关校准验收
四、用户软件操作……………………………………………………………………8 1 进入和退出用户软件 2 设置用户信息 3 正常监测 4 实时监测 5 查询和打印历史数据 6 其他功能
本系统内部没有任何用户能够修理的部件、零件。用户除按说明书提示做维 护保养外，不得打开主机箱进行修理。
重要提示
目录
一、产品介绍…………………………………………………………………………1 1 产品用途 2 系统方框图 3 产品系统组成 4 产品连接示意图 5 产品主要特点 6 产品主要技术指标
二、系统工作原理……………………………………………………………………5 1 二氧化硫测量原理 2 烟尘测量原理 3 烟气参数测量 4 清扫系统工作原理 5 温控系统工作原理

杭州聚光烟气在线监测系统CEMS说明书

杭州聚光烟气在线监测系统CEMS说明书

杭州聚光科技烟气在线连续监测系统操作说明书目录阅读说明用户须知非常感谢您选择使用本公司的CEMS-2000烟气排放连续监测系统（以下简称CEMS-2000系统）。

在使用本产品前，请仔细阅读本用户手册。

本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证CEMS-2000烟气排放连续监测系统的正常运行。

同时，相关信息可帮助用户正确使用该产品，并获得准确的分析结果，节省由于咨询等服务产生的额外成本。

概况本手册所介绍的产品在出厂前均经过严格的检验，以确保产品具有一流品质。

同时为了保证其安全、优质的运行，获得正确的分析结果，用户必须严格按照制造商所述使用方法进行系统操作。

另外，恰当的运输、仓储和安装及合理的操作和维护都有助于系统的安全和正常运行。

本手册介绍了日常使用CEMS-2000系统的所有信息。

它为受过专门培训或具有仪器操作控制相关知识（例如自动化技术）的技术人员提供了准确的使用参考。

了解本手册所涉及的安全信息和警告信息，以及如何从技术上对错误进行修正，是对所述产品顺利进行“零危险”安装、试运转和安全运行、维护的先决条件。

本手册对CEMS-2000烟气排放连续监测系统的组成、调试、操作和维护等内容作了详细的说明，同时也简单介绍了CEMS-2000烟气排放连续监测系统内各子系统的原理、构成和性能特点。

各子系统的详细资料，请参考相应得手册或说明书。

注意事项本手册介绍了CEMS-2000系统的具体应用，以及如何启动、操作和维护。

需特别指出的是，本手册中的警告和安全信息至关重要，能有效地避免不恰当的操作。

本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。

因此，如果用户按照本手册指导进行装配、核准使用和维护，可避免因操作不当而造成的常规使用中的财产损失和人身危害。

危险信息为确保用户在使用和维护本仪器时的人身安全，避免财产损失，在本手册中有相关安全及警告信息。

此类信息以特定图标显示，并附有相应的解释文字。

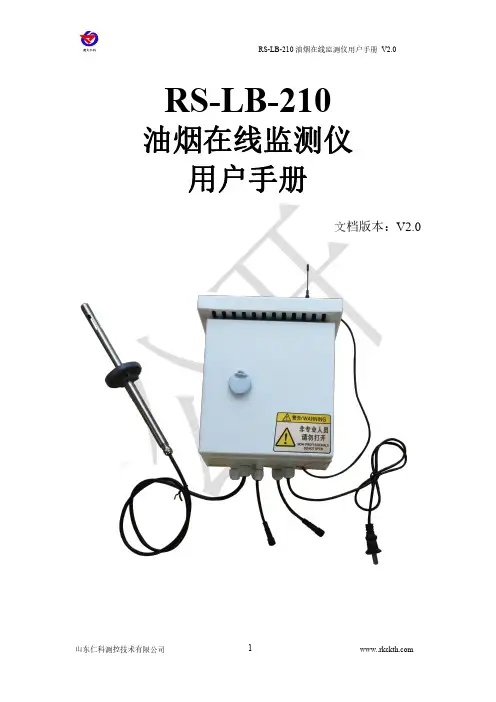

RS-LB-210 油烟在线监测仪用户手册说明书

RS-LB-210 油烟在线监测仪用户手册说明书

RS-LB-210油烟在线监测仪用户手册文档版本：V2.0目录1.系统概述 (3)1.1功能特点 (3)1.2技术参数 (3)1.3产品选型 (4)2.应用方案介绍 (4)3.设备安装说明 (5)3.1设备外观说明 (5)3.2按键说明 (5)3.3设备菜单说明 (5)3.4设备安装尺寸说明 (6)4.接入监控平台 (8)4.1上传节点信息说明及设置 (8)4.2设置举例 (8)4.3云平台 (9)5.联系方式 (11)6.文档历史 (11)1.系统概述RS-LB-210是我公司响应国家对餐饮行业油烟进行监管，所设计的一款油烟在线监测主机。

主机能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量，并上传我公司免费的监控平台或政府监控平台。

为了防止商家净化器或风机不启动，主机还可通过电流互感器采集两路电流信号，监控净化器或风机是否真实启动。

全中文界面设置简单易懂。

主机带有1路GPRS(可选4G)通信接口，可插入普通手机卡或物联卡登录平台进行数据查看，有手机信号的地方就可以把数据上传出去。

的平台或政府平台。

3.设备安装说明3.1设备外观说明按键说明流状态界面，或按增减键切换当前显示界面。

右上角显示图标代表手机卡状态正常以及信号状态，左上角显示图标表示设备未连接到平台，显示图标时，表示以连接至平台。

连接到网络后，指示灯1s闪烁一次。

系统菜单如下：1.基础参数设置1.终端地址设置只可查看不可设置2.ModBus从地址预留3.数据记录间隔通过增加、减少、移位键设置数据记录间隔，默认10min4.清除存储数据通过增加、减少键调节是否清除存储数据5.液晶背光设置调节增加、减少、移位键调节背光时间6.基站定位设置开启或关闭基站定位，默认开启7.操作密码设置修改密码，修改后，所有密码统一修改，油烟传感器上的法兰盘的位置可调，用户可以根据自己的需求调节法兰盘控制油烟采样头进出长短。

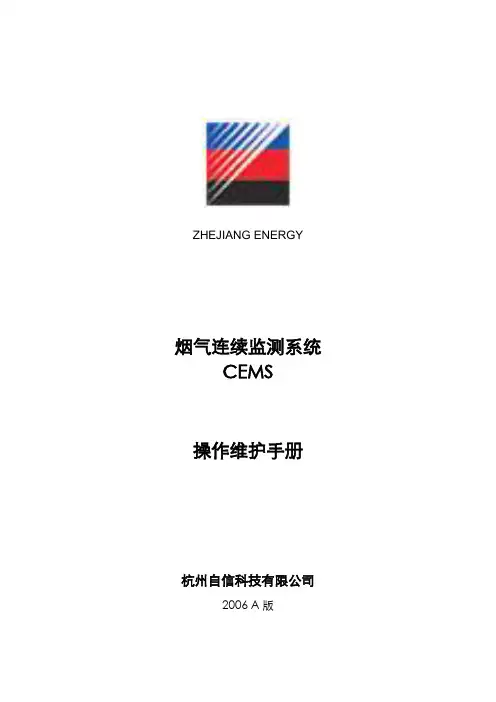

烟气连续监测系统CEMS101A系统操作手册(中文)

ZHEJIANG ENERGY 烟气连续监测系统CEMS操作维护手册杭州自信科技有限公司2006 A版本维护操作手册包括以下方面的信息：关于系统维护、系统的操作、特别指示、注意事项、故障显示和维修等。

注意！系统故障的诊断和故障的处理与内在调节需要由经过训练的专业人员进行。

制造商仅对本手册存在的不妥当之处负责。

同时，仅对于由于发货过程的过错造成的直接后果负责。

但是，将明确拒绝承担由此产生的间接的法律后果。

制造商承诺本系统以完好的状态出厂。

系统的操作和维护，需要严格按照操作手册的要求和指示进行。

特别要注意本手册和系统上的有关警告标识。

制造商保留对手册更改和变动的权利。

在操作本系统之前，请仔细阅读本手册及其随机提供的其它操作手册和资料。

为了便于处理系统可能出现的问题，请记录下系统的型号和序列号。

注意！本操作手册为通用版本，可能个别细节与实际系统会有所出入，请参考系统随机提供的其它资料，制造商保留修改部分技术参数的权利。

一般介绍1．一般介绍在系统的操作、维护和维修的各种工况条件下，都需要注意和遵照下述的关于安全的一般介绍。

在违反系统操作手册的有关规定的情况下，可能会对操作人或系统造成伤害或损害。

由此带来的后果将不能由制造商承担。

请不要擅自对系统进行改动或维修。

在系统出现故障的情况下，请尽快与制造商联系。

系统的维护和维修需要由经过培训合格的专业人员负责进行。

系统不能暴露在直接日光照射和热源辐射之中。

系统不能在易燃易爆和缺乏安全保护的环境条件下使用。

S-1一般介绍2．气体采样和气体预处理检查确认各种气体（样气/标气/试验气）的气瓶上的安全或警告标志！没有安全保护措施的情况下，请不要使用易燃易爆的气体进行系统测试。

为了避免易燃易爆气体或有毒气体对人体可能带来的伤害，在检查维护或维修有关的系统气路部件之前，请首先使用干燥无油的压缩空气或N2气对系统的气路进行吹扫、清洁。

3．系统供电检查确认外部供电电源是否符合系统所需的供电电源要求。

中科天融作业指导书TR-III型烟气在线监测系统使用说明书(紫外分析仪)

云南中环环境科技有限公司. 中科天融TR-Ⅲ型烟气在线监测系统作业指导书云南中环环境科技有限公司北京中环大地环境科技有限公司目录1、编制依据 (3)2 系统及各部分说明 (4)2.1整体布局 (4)2.2各部件及功能说明 (5)2.3气路流程图 (7)3 基本操作 (7)3.1装置的运转准备 (7)3.2分析仪菜单操作说明 (9)3.3分析仪校准 (9)3.3.1 手动调零 (9)3.3.2 手动标定 (10)4 仪器校正 (12)4.1校正的准备 (12)4.1.1 标准气路的确认 (12)4.1.2 量程校准设置 (12)4.1.3 调零设置 (13)4.1.4 自动校准周期设置 (14)4.2系统校正具体操作方法 (15)5 分析仪各种功能 (15)5.1I/O测试 (15)5.1.1 4-20mA输出测试 (15)5.1.2 继电器输出测试、扩展继电器输出测试 (16)5.2系统设置 (17)5.2.1 单位选择 (17)5.2.2 通讯设置 (18)5.2.3 报警设置 (18)5.2.4 系统时间设置 (19)5.2.5 仪表当前量程设置 (19)5.2.6 仪表量程切换阀值设置 (19)5.3查询 (20)5.3.1 报警查询 (20)5.3.2 气体室温度和压力查询 (21)5.3.3 光谱查看（按曲线）、光谱查看（按列表） (22)5.3.4 数字量输入查询 (22)5.3.5 软件版本信息查询 (22)6 日常维护 (23)6.1日常检修 (23)6.2定期检修 (23)6.2.1 部件检修 (23)6.2.2 3年以上周期的检修 (24)6.3系统的维护要领 (25)6.3.1探头滤芯元件的更换 (25)6.3.2气体钢瓶的更换(钢瓶减压器检修) (26)7 温压流故障诊断及处理 (28)8 烟尘仪说明 (28)8.1工作原理 (28)8.2测量范围设定 (30)8.3标定 (30)8.4校准 (30)8.5设备维护 (31)8.6故障处理 (32)概述本作业指导书介绍了北京中科天融烟气在线监测系统TR-Ⅲ的具体应用，以及如何启动、调试、操作和维护。

烟气在线监测系统操作指导书

烟气在线监测系统作业指导书、
烟气在线监测系统数据作为环保监测的重要依据，已经进入石化公司以及自治区环保监测平台，本作业指导书以动力站烟气监测系统操作为依据，旨在对人的操作进行程序化管理，增强烟气监测系统平台的稳定性以及数据的可靠性。

一，烟气在线监测系统设置变更
（1）登录操作系统
（2）打开烟气在线监测数据处理系统
（3）点击“用户登录”以管理员身份登录
（4）点击“参数设置”，对需要修改的项目单击打开，填入新的设置参数
（5）勾选“写入组态数据库”选项，如果无此项目，则忽略
（6）点击“确定”完成参数设置的在线修改
（7）点击：监视画面“，查看更改过的数值是否已经生效，如果未生效，重复（4）--（6）步
（8）完成参数修改设置操作
二，烟气在线监测系统重启操作
如果烟气在线监测系统因设置变更或系统更新后需要重新启动，则依照下列步骤进行：
（1）点击“回主画面“
（2）点击“退出系统“并且等待程序彻底关闭，回到WINDOWS 桌面
（3）保存并且关闭所有已经打开的程序任务，确认任务栏处已经无程序执行
（4）点击“开始”—“关闭计算机”—“确定”，等待计算机重新启动并且进入桌面
（5）双击“烟气监控数据处理系统”图标，等待程序打开并且进入主画面
（6）点击“用户登录”，以管理员的身份登录
（7）点击“监视画面”查看各项数值是否正常显示
（8）完成系统的重启操作。

烟气分析仪使用说明书

烟气连续在线监测系统目录使用说明书前言附件：皮托管说明书，粉尘说明书及图纸对大气污染源排放的颗粒物（也称烟尘）、气态污染物（包括二氧化硫、氮氧化物等）进行浓度和排放总量连续监测的装置，被称为“烟气排放连续监测系统”或“烟气连续排放监测系统”。

国际上通用称呼CEMS（Continuous Emission Monitoring System）。

烟气排放连续监测系统不仅能用于排放达标监控和排污计量使用，同时还可以用于设备（除尘、脱硫、锅炉燃烧工况）运行状态检查、故障诊断等。

为了我们共同的蓝天，共有的家园，为最终实现我国的大气污染防治计划，安装在线监测仪意义将显得更为重大！一烟气连续在线监测系统介绍1.1概述烟气连续在线监测系统运用烟气红外采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。

同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。

并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。

烟气连续在线监测系统（CEMS）是功能齐全，整体水平最高的固定污染源在线监测系统。

主要由以下几个子系统组成：1)固态颗粒物连续监测子系统2)气态污染物连续监测子系统（SO2、NO X）3)烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统4)数据处理与远程通讯系统如以下示意图：技术特性：✧适合中国国情：系统针对国内燃用的煤种较杂、煤质变化频繁、烟尘和气态污染物排放浓度高、烟气湿度高的状况进行了技术上的改进，因而更适合国内条件运行。

✧维护量小：系统运行中所吸取的烟气量极少，使系统所维护周期大大延长。

✧全线在线标定：系统标定时，通过探头控制器和分析仪实现零标及跨标功能，完成全系统的在线标定，从而在最大程度上保证了系统的测量精度。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

三、系统仪器 1．红外分析仪
选用日本富士公司生产的 ZRJ-5 烟气分析仪测量烟气中 SO2、NO、O2 浓度。 该仪器采用原理：依据不同的原子、分子对红外光谱吸收特定的波长，利用 Lambert-Beer 定律，计算相应的 SO2、NO 浓度。该仪器采用模块式结构，安装方便，具有量 程选择、校准、标准模拟信号输出等功能。该仪器测量精度高，稳定性好，使用寿命长。 技术指标如下：
丢失数据修复 TH-2000S 具有对丢失数据进行自修复的功能
数据查询 TH-2000S 具有历史记录查询功能，将采集的数据以报表形式陈列出来。如：日报表、 月报表、年报表；并附有曲线图
参数设置 TH-2000S 能对仪器进行设置，如上、下限超标报警功能，对 SO2、NO 等参数进行设置。
校准功能 能手动/自动对 SO2、NO、O2 分析仪进行零和跨度校准。校准时间可设置。校准过程时间 可设置。二次校准间隔时间可设置
第一章 TH890 系统简介
一 概述 宇虹 TH-890 烟气连续排放监测系统（简称 TH-890 CEMS）是我公司生产的环境监测仪
器。该系统运用先进的烟气成份分析技术、自动控制技术以及计算机数据处理和网络通讯技 术，实现了污染源大气污染物排放浓度及排放总量的连续监测，为各级环保部门实行污染物 排放总量控制和收费提供了科学的依据。
二 主要功能 TH-890 CEMS 主要功能是实时监测固定污染源中的 SO2、NO、烟尘的排放浓度、折算排
放浓度、排放量及其它有关参数，并能够将测量数据、测量参数传送到企业中控室和环保管 理部门。 1．污染物排放浓度测量 采用非分散红外技术测量烟气中的 SO2、NO 采用透光度或黑度测量烟气中固态污染物浓度 2．烟气参数测量 采用电化学法测量烟气中的含氧量 采用皮托管和差压变送器测量烟气流速 采用压力变送器测量烟气压力 采用温度变送器测量烟气温度 3．数据采集和处理 用一台工业一体化工作站及研华 ADAM5000 分散式数据采集模块，实现数据采集和处理 实时显示烟气污染物排放浓度、折算排放浓度、排放量以及烟气含氧量、流速、温度、
诊断功能 能对主要设备运行状态进行诊断。例如加热采样探头、气体制冷器、气体测量仪等设备 是否正常运行
５． 烟气前处理装置 由于本系统采用热管抽气法测量烟气中 SO2、NO、O2 的浓度，所以必须使用烟气前处理 装置，即从烟道中抽取的烟气必须经过烟气前处理装置处理后才能送入烟气测量仪中测 量。 本系统中烟气前处理装置由加热采样器、伴热管、烟气制冷器、精密过滤器等组成。
TH-890 CEMS 完全符合国家环保总局发布的《固定污染源排放烟气连续监测系统技术条 件》中提出的各项标准。该系统由颗粒物 CEMS、气态污染物 CEMS、烟气参数测量子系统及 数据采集与处理系统四部份组成。能连续监测污染源排放的 SO2、NO、烟尘等主要污染物的 排放浓度、折算排放浓度、排放量及其它烟气参数，并能通过多种传输方式将测量数据、有 关参数传送到企业中控室和环境保护管理部门。TH-890 CEMS 采用热管抽气法测量烟气中气 态污染物，气路结构简单。主要设备放置在控制室内，使用环境较好，维修方便。该系统测 量精度高，可靠性强，可广泛用于各行业污染源连续排放监测。
技术指标
SO2
NO
O2
测量范围
0-14000mg/m3
0-14000mg/m3
0～25%
线性误差
≤±1%
≤±1%
≤±5%
重现性
≤±1%
≤±1%
≤±2.5%
漂移
≤±2.5%满量程/周
≤±2.5%满量程/周 ≤±2.5%满量程/周
响应时间
≤100 秒
≤100 秒
≤100 秒
烟气中含氧量的测量是为了计算空气过剩系数而得到锅炉燃烧状况，同时为了计算国家 环保总局有关标准中所规定的 SO2、NO、烟尘的折算排放浓度。
压力 能存储三年的原始数据及经二次计算的数据 能将测量数据和参数生成数据报告、参数报告 能诊断仪器状态并给出状态标记 具有二级操作管理权限和安全管理 具有异常情况自恢复功能 具有历史数据查询功能，将采集数据以日报表、月报表、年报表形式陈列，并附曲线图 能每 10s 获得一个累计平均值，显示和打印 1min、15min 的测试数据，生成日报表、月
加热采样器 加热采样器由加热元件、温控仪、5um 过滤器及外壳组成，其加热温度 0~200℃可调。
温度控制采用 PID 调节。具有上、下限报警开关量输出，将该开关量送入 TH-2000S，可诊 断该设备状态。5um 微孔过滤器作为第一级过滤去除烟气中灰尘。
温度范围
0-200℃
测量误差
≤±1%
控制精度
≤±1%
电源电压
~220V
绝缘电阻
＞20MΩ
气体制冷器 采用热管直接抽气法测量烟气中气体成分方法中必须使用气体制冷器，其目的是去除烟
气中的水分。 目前使用的大多数气体制冷器都采用低于下限温度停压缩机，高于上限温度开压缩机的
方法。当压缩机停机后，即停止了制冷，使气体制冷器中的热交换器的温度快速上升。由于 压缩机停机后在五分钟内不能重新启动，故在压缩机停机到开机这一段时间内由于温度升高 会影响热交换器脱水的效果，从而影响测量烟气精度。
本系统主要设备运行状态通过继电器送入 TH-2000S，用于诊断该设备是否正常。同时 TH-2000S 输出开关量控制相应设备工作，从而实现系统自动运行。
采样加热器
除水器
排 水
制冷器
排 水
抽气泵
过滤器
伴热管
标气 图二 系统气路工作流程
图二为本系统中烟气分析气路结构示意图，TH-890 CEMS 中烟气取样为目前普遍使用的 热管抽气法。待测样气通过抽气泵从烟道中连续抽取，样气首先进入加热采样器，在采样器 中烟气被加热，同时经过微孔过滤器去除烟气中的灰尘，加热后的烟气通过伴热管保温送入 气体制冷器中。样气通过气体制冷器中热交换器时被快速制冷，结露的水被排出，由于制冷 速度快，故不会改变样气成分，去除水分的样气通过精密过滤器，流量计等设备后送到测量 仪中，测量结果以 4~20mA 模拟信号送到 TH-2000S。
2． 烟尘监测仪 TH-OPAC100II 基于烟尘粒子的背向散射原理，用于对固定污染源颗粒污染物进行在线
连续测量。 TH-OPAC100II 型烟尘测量仪可用于各种污染排放源的颗粒污染物浓度实时连续测量,
可配套烟气监测系统,也可单独一台或几台连接成一套烟尘监测网络,共用一个前台。 仪器
可适用于电厂,钢厂,水泥厂等烟尘监测,也可用于除尘设备及其它粉体工程的过程控制.
A．系统管理员可进行所有系统设置工作
B． 一般操作人员只能进行日常例行维护和操作
异常情况下恢复功能 当受外界强干扰或偶然意外的掉电后又上电的情况发生时，TH-2000S 能自恢复运行并 记录出现的掉电时间。
数据通讯 TH-2000S 具有多种通讯功能，能将多种数据通过 232/485 传送到企业管理中心，并通 过调制解调器传送到环保管理部门
根据国家环保总局颁布的有关标准，TH-890 CEMS 主要监测量如下： 烟气中 SO2 排放浓度、折算排放浓度、排放量 烟气中 NO 排放浓度、折算排放浓度、排放量 烟气中烟尘排放浓度、折算排放浓度、排放量 烟气中氧含量 烟气流速、温度、压力 传输方法
TH-890 CEMS 根据用户要求可以提供多种数据传输方式 通过 232/485 接口传送数据 通过 EPSN（电话）传送数据 通过短信传送数据 通过 GPRS 传送数据
报表，给出最大值、最小值、平均值
4．校准及反吹 能对 SO2、NO、O2 分析仪手动校零、校标
能对 SO2、NO、O2 测量仪自动校零、校标 能对准间
隔时间可以设置 能对烟气采样管中微孔过滤器手动或自动定时反吹 能对皮托管手动或自动定时自动反吹 5．故障诊断 能诊断加热采样器工作状态 能诊断气体制冷器工作状态 能诊断气体测量仪工作状态 能诊断空压机工作状态
我公司生产的气体制冷器采用了相关的制冷技术，可使压缩机停机 30 分钟以上而热交 换器温度上升不超过 2℃，从而保证了冷凝质量，也延长了本压缩机的使用寿命。
气体制冷器具有温度上限报警开关量信号输出，该信号送到 TH-2000S，可以检测设备 的运行状态。
温度范围
－40~50℃
测量精度
≤±1%
伴热管
电源
4． 数据采集处理控制仪 TH-2000S 数据采集处理控制仪硬件由一台带彩色液晶屏的工业用一体化工作站及
ADAM5000 分布式数据采集控制系统（含 ADAM5017、ADAM5050 模块）组成。TH-2000S 还配有 一套系统软件，其完全符合《固定污染源排放烟气连续监测系统技术条件》中所规定的数据 采集与处理系统的要求，具有如下功能： TH-2000S 能实时显示烟气中 SO2、NO、烟尘的排放浓度、烟气中的氧含量、烟气流速、
~220V
由二根聚四氟乙烯管、加热线及保温层组成，其最高温度可到 180℃。 其他装置
