红外探测器主要参数定义

  • 格式：doc
  • 大小：188.00 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

红外热像仪主要技术参数

红外热像仪主要技术参数
个探测元对红外辐射的响应率过高或过低造成的，也称无效像元 。
红外热成像原理
非均匀性校正： 由于红外探测器制造工艺的局限，红外探测器每个探测元对红外辐射
的响应率不同，成像面上会出现上述鬼影和坏点现象，影响热像仪的成像 质量。
非均匀性校正是指有效降低探测器的响应率不均匀性，提高热像仪成 像质量的一种技术手段。经过非均匀性校正的热像仪成像画面均匀，鬼影 和坏点现象消失，成像效果得到明显改善，可大大提高热像仪的观察能力。
非均匀校正前
非均匀校正后
红外热成像原理
补偿： 补偿也成为校正，是为了获得非均匀性校正所需的原始数据，从而得
到理想的红外图像，在图像出现不清晰的时候，可对热像仪进行补偿操作。 补偿目标可以根据现场环境和目标特性选择不同的但温度均匀的物体，这 个物体可以是干净无云的天空、热像仪的内置快门、或者关闭的镜头盖等。
非制冷式热成像仪： 其探测器不需要低温制冷，采用的探测器通常是以微测辐射热计为基
础，主要有多晶硅和氧化钒两种探测器。
制冷式红外热图像
非制冷式红外热图像
红外热成像原理
主动红外成像： 主动红外摄像机需要借助于红外发射灯，一般由红外感应摄像机和红
外发射灯组成，目成市场上大多是采用将摄像机和红外投射器分开的模式。
目标
红外光学系统
红外探测器
显示器
图像信号处理 与显示
探测器读出电路
红外热成像原理
红外探测器输出的图像通常称为“热图像”，由于不同物体甚至同一 物体不同部位辐射能力和它们对红外线的反射强弱不同。利用物体与背景 环境的辐射差异以及景物本身各部分辐射的差异，热图像能够呈现景物各 部分的辐射起伏，从而能显示出景物的特征。
同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见 光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直 接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布 的热图像。

红外相机指标

红外相机指标

红外相机指标
红外相机的关键性能指标主要包括分辨率、热灵敏度（NETD）、光谱响应、空间分辨率和触发速度等。

具体如下：
1. 面阵规格（分辨率）：这指的是红外探测器成像后有效像素点的数量。

分辨率越高，探测器能够识别更小的目标和更远的距离，从而提高目标物体的可识别度。

2. 热灵敏度（NETD）：噪声等效温差是衡量红外探测器系统性能的重要指标之一。

它与总体大气透过率、探测器性能参数等因素有关，反映了探测器对温度差异的敏感程度。

3. 光谱响应：红外探测器对不同波长的入射辐射的响应能力。

大多数红外探测器能够测量特定大气窗口波段内的红外线辐射。

4. 空间分辨率：指热像仪观测时对目标空间形状的分辨能力。

空间分辨率越高，能够提供更清晰的目标轮廓和细节。

5. 触发速度：红外相机的触发速度反映了其捕捉瞬间动作和变化的能力。

触发速度越快，越能准确记录快速发生的事件。

6. 稳定性和耐用性：红外相机的稳定性和耐用性是评估其可靠性的重要指标。

稳定性好的相机能够保证拍摄的稳定性和持久性，而耐用性好的相机能够在各种环境和条件下长时间使用。

7. 售后服务: 选择红外相机时，考虑厂商提供的售后服务也很重要，良好的售后服务可以确保设备在使用过程中的问题得到及时解决。

综上所述，在选择红外相机时，应根据具体的应用需求和环境条件，综合考虑上述性能指标，选择合适的产品。

红外光电传感器的参数

红外光电传感器的参数

红外光电传感器的参数
红外光电传感器的参数可以包括以下几个方面：
1. 工作电压：红外光电传感器通常需要外部提供工作电压，通常在3.3V和5V之间。

2. 感测距离：指传感器能够探测到的物体的最大距离。

这个参数可以根据具体的传感器型号而有所不同，一般范围从几厘米到几米不等。

3. 探测范围：指传感器能够检测到红外光的波长范围。

不同传感器可以专门设计用于特定的红外波长范围，如近红外、中红外和远红外等。

4. 输出类型：常见的红外光电传感器的输出类型包括模拟输出和数字输出。

模拟输出通常是传感器通过电压或电流来表示探测到的红外光的强度，而数字输出则是通过数字信号来表示。

5. 响应时间：传感器的响应时间指的是传感器从接收到红外光信号到输出结果的时间。

响应时间越短，表示传感器的反应速度越快。

6. 工作温度范围：传感器的工作温度范围指的是传感器可以正常工作的环境温度范围。

一般来说，常见的红外光电传感器的工作温度范围在-40°C至85°C之间。

7. 接口类型：传感器的接口类型指的是传感器与其他设备之间
进行数据传输的接口标准，如I2C、SPI或UART等。

这些是红外光电传感器常见的参数，具体的传感器型号和应用场景会有所不同，可以根据具体需求选择合适的红外光电传感器。

红外报警探测器型号 红外报警探测器技术参数

红外报警探测器型号 红外报警探测器技术参数

红外报警探测器型号红外报警探测器技术参数红外报警探测器型号用哪个？广州艾礼富电子红外报警探测器数字式自动八温区温度补偿技术，标准触发响应/双脉冲触发响应可选;灵敏度高\中\低三档可选，360°全方位俯视监测，在安装高度为4.5米时，监测φ9米范围(防10KG 以内宠物),常闭输出。

以下是红外报警探测器技术参数介绍。

ws-6oozx是一种综合当今安防领域新科技的高性能探测器, 采用高精度被动红外装置和模糊逻辑数码核心组成, 外壳采用工程尼龙制作,造型优美。

专为现代防护系统而设计的吸顶安装式袖珍型被动红外线移动探测器, 它适合在家居、商店、仓库等场合中使用。

突出特点:a、低噪声、双基元红外线感应器b、极向转换信号处理c、保安逻辑电路集成于微处理器d、表面贴片元件技术,有效抑制电磁干扰及射频干扰e、标准触发响应、双脉冲发响应产品规格：电源电压: 9~ 16VDV工作电流:静态20mV,报警16mA(12V电源) 上电自检:红灯闪烁一次, 90秒后进入工作被动红外: (见图2)传感器:特制低噪双元结构感应灵敏度:高/中/低灵敏度3档可选透镜视窗: 31个探测角度: 360度探测范围: 离地面4. 5米时, 覆盖圈直径7. 3米,高地面6米时,覆盖圈直径9米。

温度补尝:领先领八温区补尝技术报警指示: 红色指示灯亮2秒报警防拆及信号输出端有关参数报警端口:平常为连通,报警时断开,接点容量100㎃/30VDC防拆开关:平常为速通,外壳被断开时,,接点容量100mA/24VDC产品尺寸:96*25m环境条件:-40°C~ 55°C保存温度:50°C~ 65°C抗电磁干扰:>30V/M抗白光干扰:>6500LUX为了保障您的权益，请通过正规渠道购买我们的产品，本产品通过3C认证专利保护，产品贴有防伪标签，包装印有微信二维码，方便提供技术支持。

以上就是红外报警探测器型号及功能参数介绍，找红外报警探测器登陆广州艾礼富电子官网咨询了解。

红外传感技术指标-概述说明以及解释

红外传感技术指标-概述说明以及解释

红外传感技术指标-概述说明以及解释1.引言1.1 概述红外传感技术是一种利用物体自身发出或反射的红外辐射来实现目标检测与跟踪的技术。

它利用红外光的特性，能够穿透烟雾、雾气等环境干扰，从而在低可见度的情况下进行准确的探测和识别。

红外传感技术的应用领域广泛，如军事侦察、火力控制、导航与制导以及安防监控等。

其在军事领域的应用可实现远程目标侦察与跟踪，提供强大的战术支持；而在民用领域，红外传感技术能够实现防盗报警、人脸识别、无人机导航等功能，为社会带来了许多便利与安全。

然而，在红外传感技术中，存在许多重要指标需要考虑。

比如，探测距离是指红外传感器能够探测到目标的最大距离；探测角度是指红外传感器能够覆盖到的水平和垂直角度范围；分辨率是指传感器能够分辨出目标细节的能力；灵敏度是指传感器能够探测到的最小红外辐射强度等。

这些指标的好坏将直接关系到红外传感技术的性能和应用效果。

本文将重点介绍红外传感技术的应用领域和关键指标，以期能够帮助读者更好地了解和应用红外传感技术。

同时，还将展望红外传感技术的未来发展趋势，以期为科学研究和工程应用提供参考和启示。

通过对红外传感技术的深入研究和了解，相信它将在更多领域展现出巨大的潜力和应用前景。

1.2 文章结构:本文主要介绍了红外传感技术的重要指标。

文章分为以下几个部分：1. 引言：概述了本文的主题和目的。

介绍了红外传感技术的概念和应用范围，并说明了为什么红外传感技术的重要指标值得研究和关注。

2. 正文：2.1 红外传感技术介绍：详细介绍了红外传感技术的原理、工作方式以及相关的设备和设施。

包括红外辐射的特点、红外探测器的种类以及红外传感器的应用场景等。

2.2 红外传感技术的应用领域：列举了红外传感技术在不同领域的应用案例，如军事、安防、医疗、环境监测等。

重点阐述了红外传感技术在各个领域中的作用和意义。

2.3 红外传感技术的重要指标：详细介绍了红外传感技术中的重要指标，包括灵敏度、分辨率、响应时间、视场角和工作波长等。

红外探测器概述

红外探测器概述

小结：
光电子发射属于外光电效应。光电导、光生伏特和光磁电 三种属于内光电效应。光子探测器能否产生光子效应，决 定于光于的能量。入射光子能量大于本征半导体的禁带宽 度Eg(或杂质半导体的杂质电离能Ed或Ea)就能激发出光生载
流子。入射光子的最大波长(也就是探测器的长波限)与半导体的
禁带宽度Eg有如下关系：
第23页，共49页。
图1-26 光电倍增管原理图
第24页，共49页。
光电管由真空管壳内的光电阴极和阳极所构成（图 中 a）。阳极相对阴极为正电位。光或辐射照射阴极
时，阴极发射光电子。光电子在电场的作用下到达阳 极，在电路中产生光电流。
光电倍增管由真空管壳内的光电阴极、阳极以及
位于其间的若干个倍增极构成（图中 b）。工作时在 各电极之间加上规定的电压。当光或辐射照射阴极 时，阴极发射光电子，光电子在电场的作用下逐级 轰击次级发射倍增极，在末级倍增极形成数量为光 电子的106～108倍的次级电子。众多的次级电子最后
第12页，共49页。
热电堆
图1-23 热电堆示意图
第13页，共49页。
3. 气动探测器
气体在体积保持一定的条件下吸收红外辐射 后引起温度升高，压强增大。压强增加的大 小与吸收的红外辐射功率成正比，由此，可 测量被吸收的红外辐射功率。利用上述原理 制成的红外探测器叫做气体探测器。高莱管 就是一种典型的气体探测器。
第16页，共49页。
4. 热释电探测器
有些晶体，如硫酸三甘肽，钽酸锂和铌酸锶钡等，当 受到红外辐射时，温度升高，在某一晶轴方向上产生 电压。电压大小与吸收红外辐射的功率成正比。
热释电红外传感器在热辐射能量发生改变时，会产 生电荷变化。这个效应被用来探测红外辐射的变化。 这些热释电传感器应用于人体移动探测器，被动红 外防盗报警器，以及自动灯开关。基于同样的原理， 热释电传感器通过红外吸收方法，应用于气体探测。

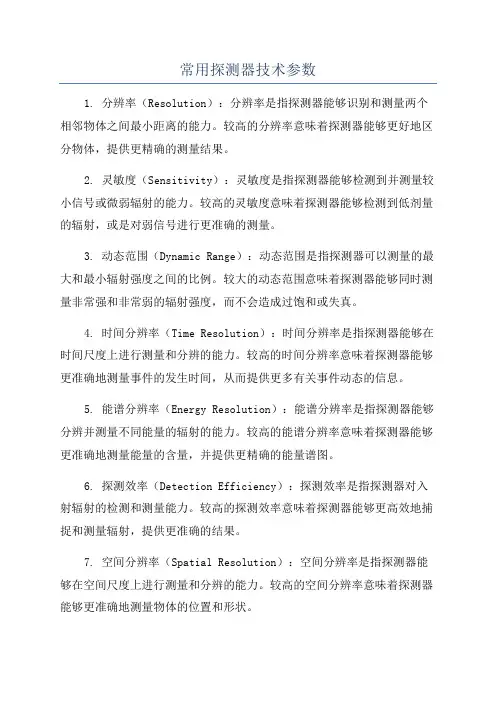

常用探测器技术参数

常用探测器技术参数1. 分辨率（Resolution）：分辨率是指探测器能够识别和测量两个相邻物体之间最小距离的能力。

较高的分辨率意味着探测器能够更好地区分物体，提供更精确的测量结果。

2. 灵敏度（Sensitivity）：灵敏度是指探测器能够检测到并测量较小信号或微弱辐射的能力。

较高的灵敏度意味着探测器能够检测到低剂量的辐射，或是对弱信号进行更准确的测量。

3. 动态范围（Dynamic Range）：动态范围是指探测器可以测量的最大和最小辐射强度之间的比例。

较大的动态范围意味着探测器能够同时测量非常强和非常弱的辐射强度，而不会造成过饱和或失真。

4. 时间分辨率（Time Resolution）：时间分辨率是指探测器能够在时间尺度上进行测量和分辨的能力。

较高的时间分辨率意味着探测器能够更准确地测量事件的发生时间，从而提供更多有关事件动态的信息。

5. 能谱分辨率（Energy Resolution）：能谱分辨率是指探测器能够分辨并测量不同能量的辐射的能力。

较高的能谱分辨率意味着探测器能够更准确地测量能量的含量，并提供更精确的能量谱图。

6. 探测效率（Detection Efficiency）：探测效率是指探测器对入射辐射的检测和测量能力。

较高的探测效率意味着探测器能够更高效地捕捉和测量辐射，提供更准确的结果。

7. 空间分辨率（Spatial Resolution）：空间分辨率是指探测器能够在空间尺度上进行测量和分辨的能力。

较高的空间分辨率意味着探测器能够更准确地测量物体的位置和形状。

8. 线性范围（Linearity Range）：线性范围是指探测器能够提供线性响应的辐射强度范围。

较宽的线性范围意味着探测器能够在更大范围内提供准确的响应，而不会出现非线性效应。

9. 量程（Measuring Range）：量程是指探测器能够测量的辐射强度范围。

较宽的量程意味着探测器能够测量更高或更低的辐射强度，提供更广泛的应用范围。

深入了解红外热像仪的NETD(热灵敏度)

一、NETD的定义NETD即热灵敏度，又被称为噪声等效温差，是红外热像仪的重要参数之一，用来描述红外热像仪可探测的最小温差值，NETD数值越小，表示灵敏度越高，图像越清晰。

NETD常用毫开式温标（mK）表示，当噪声与最小可测量温差想当时，探测器已达到其解析有用热信号能力的极限。

噪声越大，探测器的NETD值越大，灵敏度越低。

二、NETD的测量为了测量探测器的噪声等效温差，红外热像仪必须对着一个温控黑体。

开始测量前，需要将黑体固定，然后在特定的温度时测量噪声等效温差。

这不是简单的快照测量，而是噪声的临时测量。

二、影响NETD的因素：1.校准的测温范围。

选定不同的测温范围与物体温度，噪声读数会有所不同。

只要图像中存在显著的热对比度，而且目标区域的温度比背景温度高很多，便不会对测量精度产生太大影响。

2.探测器温度。

如果将红外热像仪放在较高的环境温度中，系统噪声可能会增加，这取决于红外热像仪内部稳定性如何。

内部温度漂移可在非均匀性校准或NUC之间观测到，可能是几分钟的间隔。

3.镜头的光圈级数。

镜头的光圈级数或光圈数决定了热辐射如何抵达探测器。

总体而言，光圈级数越低，噪声值越优。

红外热像仪NETD在25℃时为60mK，最优可达到40mK，灵敏度比较高，测温精准，图像清晰，性能稳定。

格物优信为多家冶金、电力、危废、煤矿、养殖、铁路、科研等行业客户提供了行之有效的红外热成像可行性红外监控方案，深入解决了多家行业客户的难题，获得了客户的广泛信赖，更多详细方案介绍、业绩及技术咨询可至格物优信官网，格物优信致力于为各大行业贡献更多力量，携手客户共赢未来。

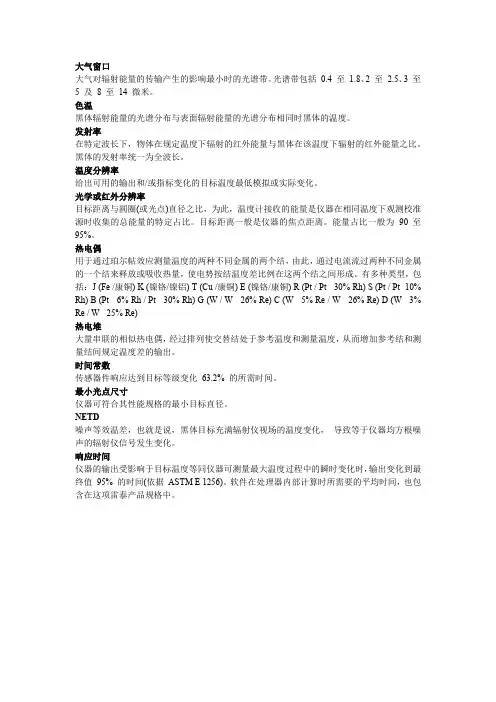

红外探测器专业术语

大气窗口大气对辐射能量的传输产生的影响最小时的光谱带。

光谱带包括0.4 至1.8、2 至 2.5、3 至5 及8 至14 微米。

色温黑体辐射能量的光谱分布与表面辐射能量的光谱分布相同时黑体的温度。

发射率在特定波长下，物体在规定温度下辐射的红外能量与黑体在该温度下辐射的红外能量之比。

黑体的发射率统一为全波长。

温度分辨率给出可用的输出和/或指标变化的目标温度最低模拟或实际变化。

光学或红外分辨率目标距离与圆圈(或光点)直径之比，为此，温度计接收的能量是仪器在相同温度下观测校准源时收集的总能量的特定占比。

目标距离一般是仪器的焦点距离。

能量占比一般为90 至95%。

热电偶用于通过珀尔帖效应测量温度的两种不同金属的两个结，由此，通过电流流过两种不同金属的一个结来释放或吸收热量，使电势按结温度差比例在这两个结之间形成。

有多种类型，包括：J (Fe /康铜) K (镍铬/镍铝) T (Cu /康铜) E (镍铬/康铜) R (Pt / Pt - 30% Rh) S (Pt / Pt -10% Rh) B (Pt - 6% Rh / Pt - 30% Rh) G (W / W - 26% Re) C (W - 5% Re / W - 26% Re) D (W - 3% Re / W - 25% Re)热电堆大量串联的相似热电偶，经过排列使交替结处于参考温度和测量温度，从而增加参考结和测量结间规定温度差的输出。

时间常数传感器件响应达到目标等级变化63.2% 的所需时间。

最小光点尺寸仪器可符合其性能规格的最小目标直径。

NETD噪声等效温差，也就是说，黑体目标充满辐射仪视场的温度变化，导致等于仪器均方根噪声的辐射仪信号发生变化。

响应时间仪器的输出受影响于目标温度等同仪器可测量最大温度过程中的瞬时变化时，输出变化到最终值95% 的时间(依据ASTM E 1256)。

软件在处理器内部计算时所需要的平均时间，也包含在这项雷泰产品规格中。

红外热像仪的主要基本参数

红外热像仪的主要基本参数1．f/数：f/数是光学系统相对孔径的倒数。

设光学系统的相对孔径为A=D/f（D为通常孔径，f为焦距），1A=f/D，则数f/D是表示系统的集中f为通光孔径的多少倍。

例如，f/3表示光学系统的集中为通光孔径的三倍。

2．视场视场：是光学系统视场角的简称。

它表示能够在光学系统像平面视场光阑内成像的空间范围。

当目标位于以光轴为轴线，顶角为视场角的圆锥内的任一点（在一定距离内）时能被光学系统发现，即成像于光学系统像平面的视场光阑内。

即使物体能在热像仪中成像的物空间的最大张角叫做视场，一般是ao×βo 的矩形视场。

3．光谱响应：红外探测器对各个波长的入射辐射的响应称为光谱响应。

一般的光电探测器均为选择性探测器（通常红外探测器能够测量三个大气窗口波段内的红外线辐射）。

4．空间分辨率：应用热像仪观测时，热像仪对目标空间形状的分辨能力。

本行业中通常以mrad（毫弧度）的大小来表示。

mrad的值越小，表明其分辨率越高。

弧度值乘以半径约等于弦长，即目标的直径。

如1.3mrad 的分辨率意昧着可以在100m的距离上分辨出1.3×10E-3×100=0.13m=13厘米的物体。

5．温度分辨率：可以简单定义为仪器或使观察者能从背景中精确地分辨出目标辐射的最小温度ΔT。

民用热成像产品通常使用NETD来表述该性能指标。

6．最小可分辨：温差分辨灵敏度和系统空间分辨率的参数，而且是以与观察者本身有关的主观评价参数，它的定义为：在使用标准的周期性测试卡（即高宽比为7：1的4带条图情况下，观察人员可以分辨的最小目标，背景温差，上述观察过程中，观察时间、系统增益、信号电平值等可以不受限制时调整在最佳状态。

7．帧频：帧频是热像仪每秒种产生完整图像的画面数，单位为Hz。

一般电视帧频为25Hz。

根据热像仪的帧频可分为快扫描和慢扫描两大类。

电力系统所用的设备一般采用快扫描热像仪（帧频20Hz以上），否则就会带来一些工作不便。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

红 外 探 测 器
1．量子效率
在某一特定波长上，每秒钟产生的光电子数与入射光子数之比。

对理想的探测器，入射一个光子发射一个电子，1)(=λη。

当然实际上不是所有的光子都可以被吸收，因此1)(<λη。

探测器对波长为λ处的量子效率可以表示为：
hv P e I S //)(=λη 其中S J h .106260755.634-⨯=，是普朗克常数，e 是元电荷。

2. 响应率
输出信号电压S 与输入红外辐射功率P 之比即：
）或（W A W V P S R /)/(=
3. 响应波长范围
单色响应率与波长的关系，称为光谱响应曲线或响应光谱。

热敏型红外
探测器的响应率与波长无关。

光电型红外探测器有峰值波长p λ和长波限c λ。

通常取响应率下降到p λ一半所在的波长为c λ。

光电探测器只有在小于c λ范围有响应，因此称为选择性红外探测器。

对于光子探测器，仅当入射光子的能量大于某一极小值时才能产生光电效应。

就是说，探测器仅对波长小于cλ，或者频率大于的光子才有响应。

因此，光子探测器的响应随波长线性上升，然后到某一截止波长cλ突然下降为零。

而热型探测器响应波长无选择性，对可见光到远红外的各种波长的辐射同样敏感，在室温工作。

灵敏度低、响应时间偏长，最快的响应时间也在毫秒量级。

热释电探测器主要应用于被动式的传感器中，主要应用于防盗报警、来客告知等被动探测以及石油化工、电力等行业的温度测量、温度检测等灵敏度不是很高的场合。

此外，热释电材料是还是制备非制冷红外成像设备的重要材料。

常见红外光子探测器及响应波段
4.噪声
如果测量探测器输出的电子系统有足够大的放大倍数，即使没有入射辐射。

也可以看到一些毫无规律的电压起伏,它的均方根称为噪声电压N，此噪声来源于探测器中的某些基本的物理过程。

探测器的噪声主要有以下几个来源：f/1噪声(闪烁噪声)，暗电流噪声(热噪声)以及光电流噪声。

f/1噪声为低频噪声，在AlGaAs
GaAs/QWIP中的影响很小，不是主要的制约因素。

制约器件性能的主要因素是暗电流噪声和光子噪声，即载流
子无规则的热运动造成的噪声。

当温度在绝对零度以上，由于电荷载流子的热运动，所有电阻都有热噪声。

可通过减小电阻、带宽或者温度的方法降低热噪声。

由于热噪声与绝对温度的平方根成正比，所以可以用降低温度的方法降低。

例如，将某种电阻的温度由室温（298K）降低到液态氮的温度（77K），热噪声下降50%。

如前所述，QWIP的探测率的限制因素来源于两个方面，一是探测器本身的暗电流噪声，二是照射到探测器表面的背景光子涨落（光电子噪声）。

在温度高于背景限制温度（
T）时，暗电流噪声占主导作用，此时QWIP工
BLIP
作于器件噪声限制模式。

当工作温度低于
T时，由背景光子涨落引起的光
BLIP
电流噪声占主导地位，此刻QWIP工作于背景噪声限制（BLIP）模式。

探测器在BLIP模式下工作时，具有最大的探测率，故而我们总是试图增加器件的
T。

BLIP
5．信噪比
信噪比，即SNR（Signal to Noise Ratio），指入射辐射所产生的信号输出电压与同时输出的噪声电压的比，常常用分贝数表示，设备的信噪比越高表明它产生的杂音越少。

一般来说，信噪比越大，说明混在信号里的噪声越小。

设入射功率产生的信号输出电压为S，噪声电压为N，则
SNR＝S/N (dB)
注：dB(Decibel，分贝)是一个纯计数单位，本意是表示两个量的比值大小，没有单位。

在电子工程领域，放大器增益使用的就是dB（分贝）。

放大器输出与输入的比值为放大倍数，单位是“倍”，如10倍放大器，100倍放大器。

当改用“分贝”做单位时，放大倍数就称之为增益，这是一个概念的两种称呼。

电学中分贝与放大倍数的转换关系为：
A(V)(dB)=20lg(Vo/Vi)；电压增益
A(I)(dB)=20lg(Io/Ii)；电流增益
Ap(dB)=10lg(Po/Pi)；功率增益
使用分贝做单位主要有三大好处:
（1）数值变小，读写方便。

电子系统的总放大倍数常常是几千、几万甚至几十万，一台收音机从天线收到的信号至送入喇叭放音输出，一共要放大2万倍左右。

用分贝表示先取个对数，数值就小得多。

（2）运算方便。

放大器级联时，总的放大倍数是各级相乘。

用分贝做单位时，总增益就是相加。

若某功放前级是100倍(20dB)，后级是20倍(13dB)，那么总功率放大倍数是100×20=2000倍，总增益为20dB＋13dB=33dB。

（3）符合听感，估算方便。

人听到声音的响度是与功率的相对增长呈正相关的。

例如，当电功率从0.1瓦增长到1.1瓦时，听到的声音就响了很多；而从1瓦增强到2瓦时，响度就差不太多；再从10瓦增强到11瓦时，没有人能听出响度的差别来。

如果用功率的绝对值表示都是1瓦，而用增益表示分别为10.4dB，3dB和0.4dB，这就能比较一致地反映出人耳听到的响度差别了。

分贝数值中，－3dB和0dB两个点是必须了解的。

－3dB也叫半功率点或截止频率点。

这时功率是正常时的一半，电压或电流是正常时的1/√2。

在电声系统中，±3dB的差别被认为不会影响总特性。

所以各种设备指标，如频率范围，输出电平等，不加说明的话都可能有±3dB的出入。

功率：10lg(1/2) (dB)=-3
电流/电流：20lg(1/√2) (dB)=-3
例子：收音机的频响10Hz～40kHz，就是表示在这段频率中，输出幅度不会超过±3dB，也就是说在10Hz和40kHz这二个端点频率上，输出电压幅度只有中间频率段的0.707(1/√2)倍了。

0dB表示输出与输入或两个比较信号一样大。

6．响应率
输出信号电压S 与输入红外辐射功率P 之比：
R=S/P （v/w ）
7．噪声等效功率
当入射辐射所产生的输出电压正好等于探测器本身的噪声电压时，这时的入射辐射功率称为噪声等效功率NE P （NEP) 。

设入射功率为P ，噪声电压为 N ，由于S=N ，则
)(/w R N N
S P P P NE === 等效噪声功率可以反映探测器的探测能力，但不等于系统无法探测到强度弱于等效噪声功率的辐射信号。

如果采取相关接收技术，即使入射功率小于等效噪声功率，由于信号是相关的，噪声是不相关的，也是可以将信号检测出来的，但是这种检测是以增加检测时间为代价的。

另外，强度等于等效噪声功率的辐射信号，系统并不能可靠地探测到。

在设计系统时通常要求最 小可探测功率数倍于等效噪声功率，以保证探测系统有较高的探测概率。

注：噪声等效功率越小越好
8. 探测率（D ）
NE
P D 1= 注：探测率越大越好
9. 比探测率（*D ）
探测器的噪声等效功率与探测器的面积A 有关。

因而不能用它比较不同面积的探测器的优劣。

通过分析，大多数红外探测器的噪声等效功率A P NE ∝。

考虑到带宽，则f A P NE ∆∝。

为了比较不同来源的红外探测器，制定了规一化的探测率*
D 。

)/.(21*w Hz cm f A N R f A P N S P f
A D NE ∆=∆=∆=
的物理意义可理解为1w 辐射功率入射到光敏面积12cm 的探测器上，
并用带宽为1Hz 的电路测量所得的信噪比。

是归一化的探测率，称为比探测率，读作D 星。

用来比较两个探测器的优劣，可避免探测器面积或测量带宽不同对测量结果的影响。

比探测率和前面介绍的探测率定义上是有区别的，但由于探测率未对面积、带宽归一化，确实没有多大实用意义，一般文献报告中都不把称之为“比探测率”，而是称为“探测率”，这只 是种约定俗成的做法。

10. 响应时间
当一定功率的辐射突然照射到探测器上时，探测器输出信号要经过一定时间才能上升到与这一辐射功率相对应的稳定值。

当辐射突然去除时，输出 信号也要经过一定时间才能下降到之前的值。

这种上升或下降所需的时间叫探测器的响应时间，或时间常数。

11． 噪声等效温差（NETD ）
评价热成像系统探测目标灵敏和噪声的一个客观参数。

它的定义为：热成像系统信噪比（SNR ）为1，探测目标与背景的温差。

热成像的这个参数可以直接由示波器与表计进行客观测量，从而排除了观察人员的主观因素。

NETD 即为民用热像仪通常用来表述其温度分辨率的技术指标。

12. HgCdTe与QWIP的比较。
