下载文档原格式
喷涂速凝橡胶沥青防水涂料执行标准执行标准一般由制定部门根据相关法律法规和行业标准进行制定，以确保产品的质量和性能符合国家的要求。
对于喷涂速凝橡胶沥青防水涂料，常用的执行标准包括以下几个方面：1.涂料成分及性能要求：执行标准中会规定喷涂速凝橡胶沥青防水涂料所需的主要成分和物理性能要求。
例如，涂料应含有一定比例的橡胶和沥青，以确保涂料具有良好的弹性和附着力；涂料还应具有一定的耐候性、耐水性和耐酸碱性，以保证其在不同环境条件下的使用寿命。
2.施工工艺和质量要求：执行标准还会对喷涂速凝橡胶沥青防水涂料的施工工艺和质量进行规定。
例如，标准会规定喷涂涂料的施工方法、施工条件和施工环境要求，以保证涂料施工的可行性和质量；标准还会对施工过程中的质量控制要求进行规定，包括涂料厚度、涂布率和干燥时间等。
3.产品检验和质量评定：执行标准会制定相应的检验方法和评定标准，以检验和评定喷涂速凝橡胶沥青防水涂料的质量。
例如，标准会规定涂料样品的取样方法和测试项目，以评定涂料的成分和性能是否符合标准要求；标准还会规定涂料在使用前和使用后的质量评定方法，以保证产品在使用前符合质量要求，并能在使用过程中保持良好的性能。
4.包装、运输和储存要求：执行标准还会对喷涂速凝橡胶沥青防水涂料的包装、运输和储存要求进行规定。
例如，标准会规定涂料的包装规格和包装材料，以确保涂料能够在运输过程中保持良好的品质；标准还会对涂料的储存条件和有效期进行规定，以保证涂料在储存过程中不受损并能够正常使用。
执行标准的制定和实施，可以为生产厂家、施工单位和使用者提供明确的技术规范和质量要求，同时也能够保护消费者的合法权益，确保产品的质量和性能符合国家的要求。
因此，在购买和使用喷涂速凝橡胶沥青防水涂料时，建议大家选择符合执行标准的产品，以获得更好的防水效果和使用体验。
喷涂速凝橡胶沥青防水涂料施工工法1.前言随着建筑行业的蓬勃发展，业主对工程质量的要求越来越高。
在传统的施工程序中，由于普通防水材料性质差造成的地下室漏水问题屡见不鲜，这种情况给业主和施工方均造成了极大的困扰。
现在，大多数工程均使用防水卷材作为外墙防水材料，这种材料虽然成本低廉，但抗老化性能差，弹性差，已经逐渐难以满足业主的要求。
喷涂速凝橡胶沥青防水材料主要成分是由2种以上高性能改性乳化橡胶沥青和化学促凝催化剂组成，具有迅速初凝固结特征的双组分系统。
这种材料不仅可以极大的节省施工时间，更能使防水层更加稳定，大大的提高了防水工程的施工质量。
2.工法特点采用喷涂技术，效率高，实现无缝连接，不窜水。
对异形结构或形状复杂的物体有独到之处，施工非常简洁方便。
对基层适应能力强，可用于钢筋混凝土、压型钢板、塑料以及各种砌体材料等基层材料上。
喷涂表面处理简便，无特殊要求可以不做找平层，在潮湿度低于80%的情况下可以直接施工。
施工过程中，可以连续作业，不含挥发性有机化合物，无毒无味，无废气排放，不污染环境，可以适用于密闭的空间中。
涂层耐候、耐酸碱性、耐老化性能优越、无需面层保护层，可有效降低工程成本。
使用寿命长达50年以上，在不低于5℃环境下均可使用，比较优越出色的抗剥离，抗穿刺能力。
喷涂后，3-5秒内即可成型，可以踩踏，且有超越15倍延展性和95%复原性及有效的隔音性能。
多种施工方式(喷涂、涂刷等)，灵活简便，可以满足排水口、女儿墙、阴阳角、开裂部位等各种环境的作用要求。
超高伸长率，这样可以解决因为应力变形而出现的渗漏。
因为它是喷涂速凝施工，所以可以很快形成一层膜，导致它不串水。
抗穿刺性强。
耐化学性优异、耐温性好。
预喷反粘性能力强3.适用范围本工法适用于屋面、地下防水、室内防水、防腐工程等。
防水、防腐护层施工环境温度应大于5℃，在不通风的潮湿环境下施工应预先埋设排风设备，雨天、雪天、5级以上不宜进行防水施工。
4.工艺原理喷涂速凝橡胶沥青防水涂料，它是以超细悬浮阴离子微乳型改性乳化沥青和合成高分子聚合物与特种固化物反应生成的高弹性防水、防腐材料。
喷涂速凝橡胶沥青防水涂料施工方案1.施工前准备（1）确认施工部位：首先确认需要施工的部位，并仔细检查该部位是否存在结构缺陷或损坏，必要时进行修补后再进行防水涂料施工。
（2）处理基面：对需要施工的基面进行清洁处理，去除尘土、油污、松动物料等，确保基面平整、干燥、无明显凹凸不平的现象。
（3）配备施工设备：准备好相应的施工设备，如喷涂机、搅拌机、喷枪、喷涂管等。
2.施工工艺（1）搅拌涂料：橡胶沥青防水涂料为两组份，A组份为橡胶沥青，B组份为固化剂。
按照涂料包装上的配比要求，将两组份按比例倒入搅拌桶中，然后使用搅拌机将其充分搅拌均匀，确保涂料质地均匀稠厚。
（2）涂料喷涂：使用喷涂机将搅拌好的涂料喷涂到基面上。
喷涂时要注意均匀覆盖，不漏涂和重涂，确保涂料的厚度均匀一致。
涂料的喷涂厚度应按照要求进行，在正常情况下，厚度一般不低于2mm。
（3）涂料固化：喷涂完毕后，涂料需要进行固化，在固化过程中，要保证施工部位没有外力干扰，防止涂料表面受到污染或损坏。
固化时间一般为24小时左右，具体时间根据涂料的品牌和气温而定。
（4）涂料检查：固化后，对施工的部位进行涂层的检查，确保涂层的平整度和密实度，如有不符合要求的地方，需要进行修补。
3.安全措施（1）施工时穿戴好个人防护装备，包括防护服、手套、口罩、护目镜等。
（2）喷涂过程中要保持通风良好，以减少有害气体的浓度。
（3）施工现场要设置明显的安全警示标识，并进行人员疏导，确保施工的安全。
以上就是喷涂速凝橡胶沥青防水涂料的施工方案，通过严格按照上述步骤进行施工，可以确保施工质量和防水效果。
在施工过程中，需要严格按照涂料厂家的要求进行施工，确保涂料的质量和施工效果。
另外，施工完成后还应进行定期检查和维护，以确保涂层的长期防水效果。
喷涂速凝橡胶沥青防水涂料施工工艺喷涂速凝橡胶沥青防水涂料施工工艺，听起来好像是一门高深的技术活儿，其实呢，就是把一桶桶的涂料喷到墙上，让它们变得防水。
这可不是什么难事，只要你按照步骤来，就能轻松搞定。
要准备好涂料和喷枪。
涂料要选质量好、品牌有保障的，这样才能保证效果。
喷枪也很重要，要选择适合自己的，操作起来才方便。
就是开始喷涂了。
第一步，要把墙面清理干净。
不要小看这一步哦，如果墙面上有灰尘、油渍等杂物，会影响涂料的附着力。
一定要把墙面擦干净，让它变得光滑平整。
第二步，要把涂料搅拌均匀。
这个过程可不能马虎哦，如果涂料没有搅拌均匀，会出现色差、流平不良等问题。
要认真搅拌，直到涂料变成乳白色为止。
第三步，开始喷涂了。
这个过程需要耐心和技巧哦。
首先要调整好喷枪的距离和角度，然后慢慢地喷涂。
要注意的是，要从上往下喷，这样才能保证涂层均匀。
另外，还要注意喷枪的速度和力度，不要过快或过慢，也不要用力过猛。
第四步，喷涂完毕后要及时检查。
看看有没有漏喷的地方、有没有流平不良的地方等等。
如果有问题，要及时补救。
最后一步，就是等待涂料干透了。
一般来说，喷涂速凝橡胶沥青防水涂料需要等待24小时左右才能完全干透。
等到第二天早上再去看看吧，如果发现还有湿气的话，就说明还没有干透哦。
喷涂速凝橡胶沥青防水涂料施工工艺虽然看起来有点复杂，但只要按照步骤来一步一步地做就行了。
而且呢，这项技术活儿还有一个好处就是可以让你的家变得更加防水哦！所以呢，如果你想让你的家变得更加安全舒适的话，不妨试试这项技术活儿吧！。
1.5厚非固化橡胶沥青防水涂料施工工艺
1.清洁基面：首先，清理基面，确保其干净、干燥且无尘、无
油污。
2.基面处理：对于有裂缝或凹陷的基面，需要进行修补。
可以
使用填缝剂填补裂缝，并用刮刀将其平整。
如果有起砂、起皮的地方，需要将其刮除。
3.底涂：将1.5厚非固化橡胶沥青防水涂料进行充分搅拌，然
后使用刷子或滚筒将其涂抹在基面上。
确保涂料均匀覆盖整个基面，并且厚度一致。
底涂需要进行两遍，每次涂布之间需干燥。
4.防水层施工：将1.5厚非固化橡胶沥青防水涂料进行充分搅拌，然后倒在基面上，使用刷子或滚筒均匀涂抹。
涂布时要注意避免气泡和缺陷的产生。
涂布完毕后，使用锯齿刮刀将其整平。
5.涂布重复：等第一遍涂料干燥后，进行第二遍涂布。
同样要
确保涂料均匀、厚度一致。
一般情况下，两遍涂布是必要的，以保证防水层的质量。
6.干燥和固化：防水涂料施工完毕后，需要等待其干燥和固化。
具体时间会根据气温、湿度等因素而有所不同。
一般来说，需要等待24小时以上。
7.其他细节处理：如果有需要，可以进行细节部位的处理，如
边角处、管道穿墙处等。
可以使用特殊的贴边材料或者刷涂特殊的涂料进行处理。
8.验收和保养：施工完成后，需要进行防水层的验收。
检查其是否完整、无损坏、无鼓泡等现象。
在正常使用阶段，需要定期保养和检查，及时处理问题。
喷涂速凝橡胶沥青防水涂料施工工法1.前言随着建筑行业的蓬勃发展，业主对工程质量的要求越来越高。
在传统的施工程序中，由于普通防水材料性质差造成的地下室漏水问题屡见不鲜，这种情况给业主和施工方均造成了极大的困扰。
现在，大多数工程均使用防水卷材作为外墙防水材料，这种材料虽然成本低廉，但抗老化性能差，弹性差，已经逐渐难以满足业主的要求。
喷涂速凝橡胶沥青防水材料主要成分是由2种以上高性能改性乳化橡胶沥青和化学促凝催化剂组成，具有迅速初凝固结特征的双组分系统。
这种材料不仅可以极大的节省施工时间，更能使防水层更加稳定，大大的提高了防水工程的施工质量。
2.工法特点2.1 采用喷涂技术，效率高，实现无缝连接，不窜水。
对异形结构或形状复杂的物体有独到之处，施工非常简洁方便。
2.2 对基层适应能力强，可用于钢筋混凝土、压型钢板、塑料以及各种砌体材料等基层材料上。
2.3 喷涂表面处理简便，无特殊要求可以不做找平层，在潮湿度低于80%的情况下可以直接施工。
2.4 施工过程中，可以连续作业，不含挥发性有机化合物，无毒无味，无废气排放，不污染环境，可以适用于密闭的空间中。
2.5涂层耐候、耐酸碱性、耐老化性能优越、无需面层保护层，可有效降低工程成本。
2.6使用寿命长达50年以上，在不低于5℃环境下均可使用，比较优越出色的抗剥离，抗穿刺能力。
2.7 喷涂后，3-5秒内即可成型，可以踩踏，且有超越15倍延展性和95%复原性及有效的隔音性能。
2.8多种施工方式(喷涂、涂刷等)，灵活简便，可以满足排水口、女儿墙、阴阳角、开裂部位等各种环境的作用要求。
2.9超高伸长率，这样可以解决因为应力变形而出现的渗漏。
因为它是喷涂速凝施工，所以可以很快形成一层膜，导致它不串水。
2.10抗穿刺性强。
2.11耐化学性优异、耐温性好。
2.12预喷反粘性能力强3.适用范围本工法适用于屋面、地下防水、室内防水、防腐工程等。
防水、防腐护层施工环境温度应大于5℃，在不通风的潮湿环境下施工应预先埋设排风设备，雨天、雪天、5级以上不宜进行防水施工。
喷涂速凝橡胶沥青防水涂料施工工艺1. 前言嘿，朋友们，今天咱们聊聊一个很有意思的话题——喷涂速凝橡胶沥青防水涂料施工工艺。
乍一听，可能觉得这名字有点拗口，但其实它跟咱们的日常生活息息相关，特别是在防水这块，简直是不可或缺的好帮手！这可不是随便说说的，防水涂料就像一把伞，能为我们的房子挡风遮雨。
想想，如果没有它，雨水一来，家里可就变成“水上乐园”了，不信你试试！所以，咱们得好好研究一下这项施工工艺，确保一切万无一失。
2. 施工准备2.1 工具材料首先，咱们得准备好工具和材料。
喷涂速凝橡胶沥青防水涂料的核心材料自然是它的涂料了，除此之外，还有喷涂设备、滚筒、刷子等等，别小看这些工具，它们可是咱们的得力助手！你想想，没了这些，咱们就是“无米之炊”，再好的材料也没法上天入地。
2.2 场地处理接下来，就是场地的处理啦。
施工前，得把要涂的地方清理干净，像个扫把星似的，把那些灰尘、杂物都扫得一干二净。
因为这些小东西可是一颗“定时炸弹”，它们会影响涂料的粘附性，搞不好就会让你辛苦一番的成果付诸东流。
一定要检查一下地面，确保没有裂缝或缺陷，有的话可得提前修补好，不然等着“闹心”吧。
3. 施工步骤3.1 喷涂过程那么，喷涂的过程是怎么样的呢？在涂料准备好后，咱们就可以开启“喷涂大作战”了。
首先，调整好喷枪的喷嘴，确保喷涂的均匀性，就像给食物加盐，要适量！然后，把涂料装入喷枪，开始喷涂。
这个过程就像打高尔夫，得注意角度和力度，喷的太厚可不好，容易流淌，喷的太薄也不够“给力”。
所以，这个“力度”真是考验技术的关键。
3.2 涂层检查喷涂完毕，得等涂料速凝。
这个过程一般不会太长，大概15到30分钟。
不过，时间就像人生，有时候长得像个世纪，有时候短得像一瞬间！在等的时候，咱们可以休息一下，或者欣赏一下自己的“艺术品”。
待涂层干了之后，得仔细检查，看看有没有漏涂的地方，必要的话，再来一遍补涂，确保每一个角落都“妥妥的”！4. 注意事项在整个施工过程中，有几点可不能忽视。
喷涂速凝橡胶沥青防水涂料1、产品介绍喷涂速凝橡胶沥青防水涂料是一种双组份机械喷涂的高分子聚合弹性防水材料，特点是固含量高、水性环保、附着力强、超高弹性、耐温候性能优异，并且可以常温喷涂，瞬时成型，施工方便，应用广泛。
喷涂4秒钟基本成膜，胶膜能够与基面良好粘合，实现整体完美包覆，对于不规则结构和边缝，可以一次性喷涂成型，整体无缝接，完全取代传统卷材的喷灯加热或明火作业，并且无任何废料污染和有害气体散发，环保无毒。
同时作为一种弹性胶状材料，其柔韧性、超高延伸性（可达到自身1000%以上）、自愈复原性都很突出，能够有效解决各种构筑物因应力变形、膨胀开裂、穿刺或连接不牢造成的渗漏、窜水等问题。
2、产品特点（1）优异的延伸率（1000%以上）和恢复率（85%）。
（2）涂膜可以完美包覆基底，实现涂层与基底之间的无缝连接。
（3）机械化施工，施工工序简便，一次成型，可节省人力，缩短工期。
（4）无挥发性有机化合物和有机溶剂的水溶性环保产品。
（5）具有优异的耐化学性和耐酸碱性。
（6）具有优越的耐紫外线行和耐温性。
（7）与混凝土、木材、金属和玻璃等多种材料介质都有卓越的附着性。
（8）防水、防腐性能优越。
3、适用范围（1）地下建筑物基础防水：地铁，建筑地下室，地下车库等。
（2）屋顶防水：混凝土平顶屋面，彩钢夹心保温板，石板瓦等。
（3）人工水湖、水池、废弃物沉降池、高尔夫球场水塘等防水。
（4）隧道、涵洞、港口防水。
（5）铁路、公路、市政桥梁路面防水。
（6）管道、储罐防水防腐等。
4、产品性能产品物理力学性能见下表5、施工工艺（1）基层要求：1）水泥砂浆找平层应平整、坚实，无尖锐角、酥松、起砂、起皮等缺陷。
2）突出基层的转角部位应做成圆弧，圆弧半径应不小于50mm。
3）穿透防水层的管道、预埋件、设备基础、预留洞口等均应在防水施工前埋设和安装牢固。
4）基层应干净，无浮灰、油脂、杂物等。
5）基层可潮湿，但不可有明水。
基层的排水坡度应符合设计要求。

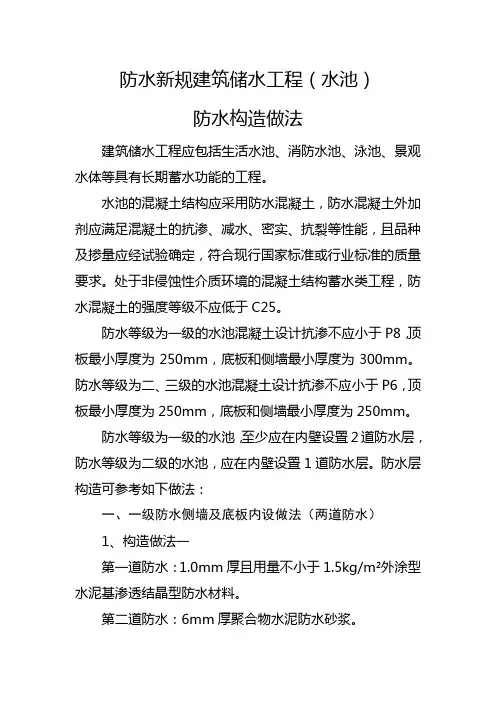

防水新规建筑储水工程（水池）防水构造做法建筑储水工程应包括生活水池、消防水池、泳池、景观水体等具有长期蓄水功能的工程。
水池的混凝土结构应采用防水混凝土，防水混凝土外加剂应满足混凝土的抗渗、减水、密实、抗裂等性能，且品种及掺量应经试验确定，符合现行国家标准或行业标准的质量要求。
处于非侵蚀性介质环境的混凝土结构蓄水类工程，防水混凝土的强度等级不应低于C25。
防水等级为一级的水池混凝土设计抗渗不应小于P8，顶板最小厚度为250mm，底板和侧墙最小厚度为300mm。
防水等级为二、三级的水池混凝土设计抗渗不应小于P6，顶板最小厚度为250mm，底板和侧墙最小厚度为250mm。
防水等级为一级的水池，至少应在内壁设置2道防水层，防水等级为二级的水池，应在内壁设置1道防水层。
防水层构造可参考如下做法：一、一级防水侧墙及底板内设做法（两道防水）1、构造做法一第一道防水：1.0mm厚且用量不小于1.5kg/m²外涂型水泥基渗透结晶型防水材料。
第二道防水：6mm厚聚合物水泥防水砂浆。
2、构造做法二第一道防水：1.0mm厚且用量不小于1.5kg/m²外涂型水泥基渗透结晶型防水材料。
第二道防水：1.5mm厚喷涂速凝橡胶沥青防水涂料。
3、构造做法三第一道防水：2.0mm厚聚合物水泥防水浆料（I型）。
第二道防水：1.5mm厚喷涂速凝橡胶沥青防水涂料。
4、构造做法四第一道防水：6mm厚聚合物水泥防水砂浆。
第二道防水：1.5mm厚喷涂速凝橡胶沥青防水涂料。
5、构造做法五第一道防水：1.5mm厚喷涂聚脲防水涂料+夹铺无纺布。
第二道防水：1.5mm厚喷涂聚脲防水涂料。
二、二级防水侧墙及底板内设做法（一道防水）1、构造做法一：1.0mm厚且用量不小于1.5kg/m²外涂型水泥基渗透结晶型防水材料。
2、构造做法二：2.0mm厚聚合物水泥防水浆料（I型）。
3、构造做法三：3.0mm厚高分子益胶泥。
4、构造做法四：6mm厚聚合物水泥防水砂浆。

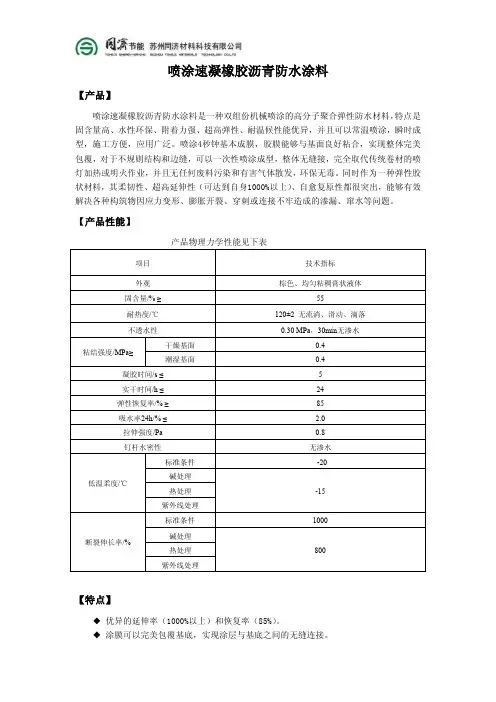

喷涂速凝橡胶沥青防水涂料【产品】喷涂速凝橡胶沥青防水涂料是一种双组份机械喷涂的高分子聚合弹性防水材料，特点是固含量高、水性环保、附着力强、超高弹性、耐温候性能优异，并且可以常温喷涂，瞬时成型，施工方便，应用广泛。
喷涂4秒钟基本成膜，胶膜能够与基面良好粘合，实现整体完美包覆，对于不规则结构和边缝，可以一次性喷涂成型，整体无缝接，完全取代传统卷材的喷灯加热或明火作业，并且无任何废料污染和有害气体散发，环保无毒。
同时作为一种弹性胶状材料，其柔韧性、超高延伸性（可达到自身1000%以上）、自愈复原性都很突出，能够有效解决各种构筑物因应力变形、膨胀开裂、穿刺或连接不牢造成的渗漏、窜水等问题。
【产品性能】产品物理力学性能见下表项目技术指标外观棕色、均匀粘稠膏状液体固含量/%≥55耐热度/℃120±2无流淌、滑动、滴落不透水性0.30MPa，30min无渗水粘结强度/MPa≥干燥基面0.4潮湿基面0.4凝胶时间/s≤5实干时间/h≤24弹性恢复率/%≥85吸水率24h/%≤ 2.0拉伸强度/Pa0.8钉杆水密性无渗水低温柔度/℃标准条件-20碱处理-15热处理紫外线处理断裂伸长率/%标准条件1000碱处理800热处理紫外线处理【特点】◆优异的延伸率（1000%以上）和恢复率（85%）。
◆涂膜可以完美包覆基底，实现涂层与基底之间的无缝连接。
◆机械化施工，施工工序简便，一次成型，可节省人力，缩短工期。
◆无挥发性有机化合物和有机溶剂的水溶性环保产品。
◆具有优异的耐化学性和耐酸碱性。
◆具有优越的耐紫外线行和耐温性。
◆与混凝土、木材、金属和玻璃等多种材料介质都有卓越的附着性。
◆防水、防腐性能优越。
【适用范围】◆地下建筑物基础防水：地铁，建筑地下室，地下车库等。
◆屋顶防水：混凝土平顶屋面，彩钢夹心保温板，石板瓦等。
◆人工水湖、水池、废弃物沉降池、高尔夫球场水塘等防水。
◆隧道、涵洞、港口防水。
◆铁路、公路、市政桥梁路面防水。
项目屋面泳池防水工程施工方案编制人：审核人：审批人：编制单位：目录一产品介绍1二产品特性2三适用范围及技术性能 4四施工工艺4五施工过程5六施工注意事项9七施工中质量问题及处理措施10 八安全环保措施15喷涂速凝橡胶沥青防水涂料施工方案一产品介绍1.5厚喷涂速凝橡胶沥青防水涂料是采用特殊工艺将超细、悬浮、微乳型阴离子改性乳化沥青和合成高分子橡胶聚合物（A组份）与特种固化剂（B组份）混合后生成的一种高弹性防水、防腐涂料。
经现场专用设备喷涂瞬间形成致密、连续、完整并具有极高伸长率、超强弹性、优异耐久性的防水涂膜。
喷涂速凝橡胶防水材料是一种高分子聚合弹性防水材料，特点是固体含量高﹑水性环保﹑附着力强﹑超高弹性﹑并可以双组分常温喷涂，瞬时成型﹑施工机械化﹑应用广泛。
喷涂3～5秒后基本成型，胶膜可以和基层完美黏结，形成整体完美包裹，尤其对于不规则结构及边角缝，可以一次性喷涂成型，整体无连接缝。
是一种弹性胶状材料﹑其柔韧性﹑高延伸率﹑自愈修复能力突出，真正做到“皮肤式防水效果”，无窜水之忧。
二产品特性1.喷涂表面处理简便；5℃以上的各种环境都可施工；2.施工过程中，每组3—4人，可以连续作业，且不含挥发性有机化合物，无毒无味，作业过程中无废气排放、无环境污染，可以适用于密闭的空间中；3.喷涂后3—5s内即可成型，可以踩踏；且有1800%延展性和95%复原性及有效的隔音性能；能够有效解决各种构筑物因应力变形、膨胀开裂、穿刺或连接不牢等造成的渗漏、锈蚀等问题；4.涂层可完美包覆基底，实现涂层，基底之间的无缝连接，不起层，不剥离，不脱落，对基层起到良好的保护作用，对于异型结构或形状复杂的基层施工更加简便可靠，具有卷材难以实现的不窜水、不剥离特性；5.可满足不同气候区的低温柔度和耐热性的要求，使用寿命长达50年以上，在-35℃—80℃的环境温度下均可使用；6.优异的耐化学腐蚀性、耐酸碱性、耐盐和氯性能以及耐老化性能；7.喷涂后瞬间成型，一次速凝成膜，厚度可达4mm以上。
采用专业喷涂设备机械施工，每台喷涂设备可连接两个喷枪，大大节约施工成本和劳动力，大幅度缩短施工工期；8.多种作业方式（喷涂、刷涂等），灵活方便；可以满足各种环境：排水口、女儿墙、阴阳角、开裂部位等；在基面上形成完美的覆膜，除实现优异的防水性能外，同时还具备防腐，防护，减震，抗噪等多功能。
三适用范围及技术性能地下结构外防水：地铁，地下通道，建筑地下室等；屋顶防水：混凝土平顶屋面，游泳池等；人工水湖、水池、废弃物处理场、沉降池、高尔夫球场水塘、废水处理厂、游泳池内外防水及防腐。
喷涂速凝橡胶沥青防水涂料技术指标四施工工艺工艺流程：基层验收→清理基层→细部处理→细部构造附加层→大面积喷涂→质量检查→质量验收（淋水蓄水试验）→保护层施工。
五施工过程基层要求： 1、涂料基层应坚实平整，不得有酥松、起砂、起皮现象。
2、穿透防水层的管道、预埋件、设备基础、预留洞口等均应在防水层施工前埋设和安装牢固。
3、突出基层的转角部位应抹成圆弧，圆弧半径为50mm。
4、基层应干净，无浮灰，油脂，杂物。
5、基层可潮湿，但不得有明水。
6、基层的排水坡度应符合设计要求。
基层及细部处理1.依据设计要求，对明显凹凸处或不规则的突出表面进行剔除、打磨,基面如破损、疏松或凹陷，可用1：2.5普通水泥砂浆抹平。
2.剔除基层上钢筋、塑料管、铁丝和报废钢管等尖锐突出物,报废塑料管、钢管内必须用高强度水泥砂浆填实；3.穿透屋面的管件、地漏、排水口等应在防水层施工安装牢固，不得有松动情况，预留管道或排水口未安装完不得进行防水层施工；细部构造附加层施工喷涂前必须对阴阳角、施工缝、排水口、预埋件、穿透防水层的管道等细部节点做加强处理。
防水附加层应采用刷涂或喷涂速凝涂料，附加防水涂层的厚度不宜小于1.2mm；如需增加胎体增强材料时，应夹铺在涂层中间，铺实粘牢、无空鼓、无翘边、无皱折。
大面积整体施工1.施工设备与机具机器设备：进口双管冷喷专用喷涂机及高压软管和喷枪。
设备机具：搅拌器、配料桶、过滤网、汽油、机油、比重计、工具箱及备件。
施工机具：锤子、胶滚、刮板、毛刷、腻子刀、剪刀、铁锨、扫帚、塑料桶等。
防护用品：安全帽、防护服、乳胶手套等。
施工前首先进行喷涂设备调试，确保设备运转正常。
然后将A组分与B组份涂料放置在喷涂机附近，搅拌均匀后将吸管插入。
喷涂机按A、B两组份工艺标准配比的比例，将料送到喷枪，同时混合雾化后喷出；A组份在使用前使用同向搅拌机连续搅拌20分钟方可使用。
B组份制备时将其加入干净水中，连续搅拌5分钟使其溶解后，比重达到1.08左右时方可使用。
双管冷喷专用喷涂机与A、B组分涂料喷涂施工宜分区完成，500—1000m2为一区域进行施工，施工时需连续喷涂至设计厚度。
每一道的喷涂厚度为0.25—0.50mm，上、下遍应交替改变喷涂方向，下一遍覆盖上一遍一半宽度，以保证涂层厚度均匀，无漏喷现象。
具体施工操作要求如下：速凝液体橡胶防水涂料应喷涂均匀，厚薄一致，应遵循“先细部、后大面，由远及近、由低到高的原则。
一般需连续喷涂4～6遍达到设计厚度，上下两遍涂膜需相互垂直，厚薄一致。
喷枪距离喷涂基面距离宜为600-800mm，AB组分在距离基层的150～200mm处交叉混合，喷枪与基层应垂直。
现场喷涂施工涂料施工后质量检查喷涂成膜后，根据周围环境温度、湿度的不同，应进行≥24h的养护；养护期间不得上人踩踏或进行下一道工序的施工。
养护期间胶膜发生排气、排水的鼓泡现象属于正常现象。
72h后进行下一道工序为宜。
涂料施工完毕24小时，待涂料实干后，由专职质量检查员使用专用的工具，在完成面切割涂层。
检查涂料与基层粘结效果、涂料实际厚度、涂料材质弹性等是否满足要求。
如发现有针孔、气泡、开裂等应及时用手工料涂刷处理，直至合格。
质量验收（淋水蓄水试验）防水层完工后应做外观质量检查。
并重点检查细部构造部位，发现问题及时修补，确保涂膜防水层均匀无渗漏。
涂料质量检查完修复后，必须对其进行淋水蓄水试验，并对结构防水效果进行全面检查，如果有漏水之处，应立即安排人员进行修补，确保防水效果。
防水层施工完成后应按设计要求进行保护层施工，保护层施工时，应采取成品保护措施。
六施工注意事项防水层（包括细部处理和附加防水涂层）施工环境温度应大于5℃，在不通风的潮湿环境下施工应预先设置排风设备，露天施工风力不大于5级，不可在有明水和结霜（露）的基层上喷涂；JMZ喷涂速凝橡胶沥青防水涂料充分成膜需要在自然条件下完成，一般需要6～24小时。
当施工环境空气湿度大、气温低时，干燥时间会适当延长；在潮湿度大的基面上喷涂施工，当地表温度大于40℃时，为避免喷涂成膜后出现气泡，宜避开高温时段施工。
施工过程及施工完毕后，应随时对各工程施工部位，特别是细部构造进行质量检查，发现问题及时修补或补喷；JMZ喷涂速凝橡胶沥青防水涂料系列A料应在5℃～35℃阴凉环境中密封保存，保质期为1年；B料应在0℃以上阴凉环境中密封保存，保质期为1年。
JMZ喷涂速凝橡胶沥青防水涂料系列应在0℃以上阴凉环境中密封保存，保质期为1年。
涂料施工中，工人应穿戴专用的的防护设施，。
施工人员高空作业时，应佩带合格的安全带，同时有一名安全人员监护施工。
施工现场严禁明火，施工人员在防水施工时严禁穿带金属钉鞋进入防水施工现场。
防水施工现场严禁吸烟和烟头杂物乱置现象防水施工后应保证成品养护时间不少于24小时（冷喷涂），才能进入下一道工序。
喷涂速凝橡胶沥青防水涂料的上部不得直接采用热熔法施工的卷材，若采用冷贴法施工，卷材胶粘剂必须与防水涂层相容。
七施工中质量问题及处理措施涂料基层施工前未按规范要求进行彻底打磨、修补，外露铁件未切割，造成涂料施工后外观不好，甚至影响防水效果。
基层未进行处理就开始喷涂施工处理措施：基层施工前安排专职人员进行打磨，特别是模板接缝处打磨后的基层效果基层打磨后，遗留的灰尘、施工中附着在上面的灰尘没有清理干净，或者只用扫把对其表面进行清扫，造成施工后涂料与基层粘结不牢固，达不到设计所要求的“皮肤式防水效果”。
处理措施：在涂料施工前，必须使用高压水枪对基层进行冲洗，保证基层与涂料的粘结效果。
涂料施工完毕后，在拆除脚手架的过程中，违规操作将防水层破坏。
处理措施：应对破损部位进行修补，对基层清理干净，割除松动涂料，然后使用喷涂高弹橡胶沥青防水涂料手刷料滚刷，用力画圆圈动作涂刷，以确保达到最好的粘合性，直至达到要求厚度。
在不同结构的交接处，因构造设计、施工段划分等原因，形成了部分裂缝，严重影响防水的质量。
如变形缝、后浇带、施工缝。
处理措施：首先处理基层，清理基层裂缝灰尘、砂粒，2mm以下的裂缝随底部涂刷加强型涂料，2mm以上的裂缝用速凝水不漏水泥或高强度水泥砂浆进行填缝。
混凝土结构接裂缝缝处涂层应设置加强层，加强层两边均应超出接缝250mm。
先在裂缝处刷涂加强型的涂料，厚度不小于0.5mm，待底层涂膜固化后铺贴胎体增强材料无纺布，铺贴应顺直、平整，无皱褶，然后，用粘贴、锟压粘牢，不得有空鼓、开口等缺陷。
胎体增强材料的长边搭接宽度不得小于50mm，短边搭接宽度不小于70mm，搭接缝涂抹手涂式液体橡胶防水涂膜，辊压粘牢，密封。
最后在胎体增强材料上涂刷同底层的加强型涂料，不得存在空鼓、张口等缺陷，其厚度不小于1.0mm。
裂缝处增加胎体增强材料八安全环保措施（一）施工安全1.防水施工单位及其现场管理人员、操作人员应具备相应资质。
操作人员应经安全交底后方可进场施工。
2.易燃材料存放／堆放时，避开电焊、切割机或炉灶等火灾危险源。
施工现场、材料库房内必须配备合格有效的灭火器材。
3.进入施工现场，正确戴好安全帽，系好下颏带。
在没有可靠安全防护设施的高处(2m以上)施工或临边施工时，系好安全带(高挂低用)。
4.操作人员作业前，应认真察看在施工洞口、临边安全防护和脚手架、护身栏、挡脚板、立网是否安全、牢固。
5.注意用火、用电安全。
动火需履行审批手续，办理用火证，并派专人看火，配备有效灭火器材。
架设电气线路由专业电工完成，电动机具操作经培训后专人负责。
6.施工中废弃的包装袋等易燃物品要随时清除，不得散堆乱放。
严禁高空抛弃杂物。
7.施工现场不得吸烟。
（二）环境保护1.堆放水泥、砂时应采取适当的防尘、降尘措施。
2.搅拌水泥素浆或水泥砂浆应在避风的部位或独立的操作间内进行，清扫基层应避开大风天气、文明操作，避免产生扬尘。
3.施工中产生的废料、垃圾及剩下的包装袋等应及时分类回收利用或丢弃到指定位置。
4.控制施工噪音，特别是夜间施工更要减少对周边环境的干扰。
