proe工程图零件族表与孔表的制作

PORE自建常用零件库详细完整的教程2012-06-27童凡凡整理零件库制作最终效果如下：1.库文件的准备：下文以垫片为例讲解族表文件的创建：（1）.绘制一个5的垫片：注意垫片倒角处的尺寸关系，垫片的倒角大小等于垫片厚度的一半，最好用中点几何关系来约束，这样就可以省去一个关系式了，在创建族表的时候，我们需要列表出来的尺寸就是φ10，φ5.3，δ1。

（2）.打开族表：（3）.单击上图图中红色框中的图标，弹出下图对话框依次单击图中尺寸φ5.3，δ1，φ10三个尺寸，在图示的项目中就会出现其相应的尺寸代号，然后单击确定完成选择。

（4）.编辑族表，单击图中红色框中的图标，来添加一行，也可以单击褐色框中的图标来使用Excle电子表格来进行快速填写，此时剩下的工作就是拿出机械设计手册按着国标来填数字，记得填完后先保存再退出Excle，完成之后点确定。

（5）.再次打开族表，单击红色框中图标来检验实例，目的是看通过族表生成的零件会不会发生重建模不成功的现象，检验成功后，族表就制作完成了。

（6）.插入刚建好的族表零件，会出现如图的对话框，选择那个需要的零件单击打开就完成了对零件的调用了。

注：对于有多重变量的零件例如螺钉，螺钉不仅有大小还有长度，这样就需要庞大的族表，我们可以给螺钉的长度一个固定的数值，只依次填写公称直径等数值，等生成零件之后再改变长度即可。

也可利用父子组表列功能，如图打开六角螺钉，首先显示的是螺钉的公称直径，选择第一个M3x0.5x10的螺钉打开之后就如下图所示就列出了螺钉长度了，这个父子族表怎么操作？就是在父族表中选中一行，点插入实例层表，点击打开，按照父族表的方法建立子族表，但要注意的是两组表中不能有同一尺寸列出，也就是螺钉长度在父族表中不要列出，在子族表中才能正常列出。

（7）.按照此种方法创建好常用零件，例如螺钉，螺母等等，整理好后放在D:\demo 以待后面使用。

2.定制库文件夹：（1）.库文件夹定制效果如下：（2）.一级根目录菜单文件的定制，也就是我们可以在库文件夹中的每一级目录中都可以附上说明项，具体操作如下：在D:\demo目录中新建一个名为demo.txt的文本文档，D:\demo 即为零件库的根目录。

Proe族表创建步骤
族表的本质：为相似零件创建集合，仅在某些方面有所不同。

以GB/T858-1988,圆螺母用止动垫圈为例，详细介绍王八垫的族表的创建步骤。

首先，创建垫圈GB/T858 55作为基本型；
第二步：工具——组表，进入组表定义对话框，插入——列，进入族项目对话框；
第三步：单击基本模型，出现尺寸，将相关的尺寸添加进去，最好记录下各尺寸对应的几何名称；点击添加项目中的“参数”，可将一些材料、热处理等文字注释，添加进来；
第四步：添加行，直接按行输入相关参数或者文件——用EXCEL编辑，在弹出的excel中对相关参数编辑设计（优势在于可以运算）；--从第七行开始输入，其他不动；
第五步：参数输入完成之后，，进行校验，显示成功；
第六步：保存，插入基本型零件时，会出现族表选择框。

选择12的名称，即可得到所需的模型，测量尺寸是准确的。

注：组表仅保存在基本型文件中。

由于垫圈的基本型建立的不好，所以只对标准中前两个垫圈进行添加。

拓展：族表会有冲突吗？
假设带有族表的文件GB/T858分别存放在文件夹A和B中，在对组件进行添加垫片时，从文件夹A中的GB/T858中调入55和60的垫圈，从文件夹B中调入55和70的垫圈，那么55的垫圈在调入时会有冲突吗？如果将文件夹B中的族表文件备份到A中覆盖原来的，那么60的垫圈还会存在吗？。

PROE建模及工程图、标题栏、明细表、格式使用方法2009-03-23 20:11PROE 建模及工程图、格式使用体会下载的资源(格式模板、工程图配置、标题栏、明细表的定义方法)都在最后 1、设置 PROE 配置文件按照自己的国标、方式、习惯进行适当设置，以提高工作效率；如：设置缺省的建模模板（默认是英制，不适合我们中国人） templPROE建模及工程图、格式使用体会下载的资源(格式模板、工程图配置、标题栏、明细表的定义方法)都在最后1、设置PROE配置文件按照自己的国标、方式、习惯进行适当设置，以提高工作效率；如：设置缺省的建模模板（默认是英制，不适合我们中国人）template_solidpart值设置为X:\proeWildfire3.0\templates\mmns_part_solid.prt以及其它设置，如单位等，见下图01注：配置文件config.pro一定要保存在PROE安装目录下的TEXT目录下，否则无效2、设置建模模板（添加一些参数，以方便工程图的标题栏、明细表调用）图样名称———CNAME材料标记———CMAT但我使用PTC＿MATERIAL＿NAME参数）阶段标记———CJDBZ（用户定义的参数）重量———CMASS企业名称———QNAME方法：“工具”→“参数”→点右下角“＋”号→在名称列中输入参数名（如CNAME）→在类型列中选择类型（如字符串）→值为空→在说明列中输入简要的说明，以更自己识别）如下图023、建立标题栏（具体方法不多说，本论坛中有很详细定制方法，在最后我也上传一方法，）①把标题栏建立成表格，以更日后调用②标题栏中的参数一定要与你上面模板的参数一一对应，这样以后在建立工程图时，它才会自动获取零件中的相关数据，其中系统参数也是自动获取的，如比例、页码等③你也可以把企业名称参数还要直接用你单位的名称代替，这样以后就不用每次输入，同样，你也可以在设置模板在将QNAME的值设置成你单位的名称（推荐），这是一样的。

PROE工程图BOM的教程我们这个教程,只是想告诉大家如何将图A这个产品的BOM做成如图B所示!当然是做好表格,自动生成的啊!第一步,我们得制作一个零件和装配文件的模板,这是为了能够统一将要在BOM中加载的参数!1,设置好单位,我用的是如下图所示的编辑----设置-----单位-----2,设置好材料如图所示,我们在此时设置材料,是考虑到产品中,大部分零件是这个材料,当然你也可不在此时设置!在其后单独设置!编辑---设置----材料----如果库里没有你想要的材料,新建一个吧!见下图!3,新建参数,还有很多朋友在讨论如何在工程图中加载中文名称,其中有一个ptc_common_name参数是可以用来加载中文名称的,但PROE支持自定义参数后,如何加载中文名,已经是小菜一碟了!装配文件模板的设置与零件文件的模板设置差不多,在此不多叙述!材料就免了吧,不知道你是不是这样做的,我是这样弄的!第二步,用我们创建好的模板来新建零件和装配文件将每个文件的材料及参数的值设定好,以TOP.PRT为例,见图:第三步,新建ASM_PRODUCT.ASM文件的工程图,新建视图!其具体步骤,不再详细叙述! 1,新建BOM表格,表----插入----表----在页面左下方,取一点,创建如下所示表格,相信你没有问题!2,设置重复区域,这是自动生成BOM表内容的关键!a,设置第1个重复区域,表----重复区域----添加------简单------即将表中的两行全部设为第一个重复区域,我们暂且称为外重复区域设置重复区域的属性,表----重复区域----属性----选择外重复区域,设置如下图所示:b,设置第2个重复区域,步骤同上将最上面一行,设为第二重复区域,我们暂且称为内重复区域设置内重复区域属性,步骤同上,设置如下:3,向重复区域中,添加报告参数,ABCDEFGHIJK分别代表我们将要输入的内容A:&rpt.indexB:&asm.mbr.pcodeC:&D:&asm.mbr.typeE:&asm.mbr.中文名F:&rpt.qtyG:&asm.mbr.material.PTC_MATERIAL_NAMEH:&asm.mbr.material.PTC_MASS_DENSITYI:&asm.mbr.pro_mp_massJ:&asm.mbr.备注输入方法:双击重复区域的单元格,然后点击相应的报告参数,或者单击单元格,然后右击,在弹出菜单中选择属性,然后在文本选项下输入相对应的内容!上图的,B,E,J,分别是我们自定义的参数,再此说一下运用报告参数的方法,见图:双击单元格,启用输入报告参数4,重复区域中的关系式上面的K,即总重,我们将在此单独说明,我们知道,这个总重=单重*数量,所以在这个时候,我们就必须启用关系式了!表----重复区域----关系----选择重复区域-----在K单元格中输入:&rpt.rel.zzOK!5,万事俱备啦表----重复区域----切换符号----看到类似下图的东西了吗?上传做教程用的PRT档,其实里面什么都没有!只是软件上的演练,可能有些不太符合国标或者行业内的标准!有不足之处,大家皆可提出!好帖重奖!其实这个教程就是一个镶嵌重复区域的BOM表格，很简单的！，但我想，有时间，有必要的话，做一下，或者来挖掘一下他的其它的功能，对于我们还是有好处的！既然软件有这个功能，可以让我们的工作更加的简单的时候，我们又何乐而不为呢？其实,在实际的运用当中,是不可能,每个产品BOM表都来这样做一次的,大多数是做成工程图的模板文件(*.drw),或者是格式文件(*.frm),在里面创建我们上面所做的内容,然后,在要做BOM表的时候,调出来即可!方法大同小异!在此不再详述!在这里,上传一些模板文件,图框文件,供大家参考,希望对大家有帮助!一起学习,共同进步!部分BOM问题汇总:1,为何我的零件,分析----模型----质量属性----有正确显示重量,BOM中却没有显示?如果材料设置正确,请运行一次,设置---质量属性---- 确定,再到工程图中编辑----再生---2,为何我的BOM表中,每个零件之间都有一个空行呢?表---重复区域----属性----选择重复区域----选择最小重复----设置其数值为03,如何更改,小数点的位数?格式----小数位数----输入小数位数----选择须更改小数位数的内容零件图号你只要在零件模型中加入自定义字符串，然后在装配图明细栏中相应栏中取自定义字符串名称的地址就可以了。

第二章 零件簇(Family Table )在标准件中,有很多都是以零件簇的形式出现的。

如果我们在建立标准件库的时候,或者在建立系列零件组的时候,用原来的方式一个一个地建立,就会非常费力效率低,文件档也会非常大。

Pro/E 为了解决这个问题,就有Family Table 建立零件簇这种功能。

我们就可以利用这种功能,建立有共同特征的实体为基准零件,根据尺寸及特征的差异性,建立一个子零件库。

在使用时,我们以子零件名称为依据调用子零件。

有了这个零件簇,在零件组合中我们还可以用它选择性地进行零件替换。

Family Table 不但能控制尺寸的变化,而且能控制特征以及组件的显现。

接下来,我们将详细地讲解Family Table 功能。

它的菜单位置在根目录下,点选Family Table 后,就会看到主菜单,点选Add Item 就可以设置零件间的差异如图2-1。

于此同时,Family Table 主菜单中还有许多功能选择。

下面一一讲解：Delete Item:与Add Item 相对应,用于删除其加入的对象,功能菜单与Add图2-1选择零件尺寸 选择用户自定义参数 Feature:选择零件上的特征Component:选择组合文件中的组件选择合并的参考模型选择外部参考模型 选择组特征选择用Patten table 建立的特征 选择特殊对象如密度Item 相同,但比其多一功能,就是可以用From Menu 方式选择对象名称。

Set Generic:可以在基准零件窗口中,选择其它零件成为基准零件,出现如图2-2所示对话框。

Group Table:如果零件中存在Group 特征,课使用这种功能修改。

Edit:编辑Family Table 零件簇窗口。

Show:显示Family Table 零件簇窗口。

Instance:不用打开新文件,直接在标准零件中打开零件簇中的子零件,出现的对话框与图2-2相同。

Lock/Unlock:锁住Family Table 零件簇窗口,使之不能被修改或者解锁。

关于孔表的制作及孔深度标识问题
参考这个题目：
/forum/viewthre ... &extra=page%3D1
本教程中使用的模型也是从上面帖子中下载并作了部分修改。

版本：野火2.0
1 首先建模的时候注意坐标系的放置方向。

孔表的制作要求坐标系如图示方式放置（Z轴垂直屏幕），如果开始没有考虑周全也没关系，重新建立一个坐标系满足要求即可。

2 做一些初始化工作，把特征标识添加到模型数列中，将来添加孔深关系式会用到。

3 定义特征参数，为放置孔深度参数做准备。

图片附件
4 按照相同的方法对每个孔特征进行添加hole_depth 参数操作
加入关系式：有两种方法
第一种，在零件级别添加，需要映射特征ID号
第二种方法是在特征级别加关系式：不需要映射特征ID号注意这种方法需要在每个特征中都添加关系式
6 进入工程图，制作孔表在工具菜单下面
7 完成添加参数的设置工作
8 创建孔表，选择坐标系
9 鼠标点击放置表
10 完毕，可以看到用切剪方式做的孔并没有列在孔表中。

定义一个孔特征参数（注意是特征的参数），例如depth，加入关系: depth=d# 然后在孔表中加入depth列即可。

不是只有一个，在零件级别加入特征级别关系式需要映射每个特征的fid。

你仔细看每个孔特征级别都有一个关系式
加关系的时候：
峰大，我按你的提示又试，但还有两个问题请教：
1.是不是每个孔都要单独加特征参数关系式？
2.阵列出来的孔深只有增量尺寸，关系式为depth＝d6+d96? 但这样做太麻烦了，不知峰大是怎样做的？
孔深度我也搞出来了！！。

BOM制作技术简介BOM（Bill Of Materials），即材料报表，它能详细表列出装配结构中的零件状态及装配组件或零件中包含的参数。

通常在创建组件工程图的同时，包含一个材料报表。

在Pro/ENGINEER中文环境下，应用Pro/REPORT的功能，再加上用户设计时，设定一些特定的参数，则可以自动生成符合企业标准的明细表。

Pro/REPORT是 Pro/ENGINEER的一个选项模块，它提供了一个将字符、图形、表格和数据组合在一起以形成一个动态报告的功能强大的格式环境。

它能使用户很方便地生成自己的材料报表（BOM），并可根据数据的多少自动改变表格的大小。

功能包括：1．在报告中附加视图。

2．填写报告的键盘提示参数。

3．应用数据的特殊显示。

4．所需数据的筛选和分类。

5．显示/不显示的双重记录项。

2 绘图格式、标题栏和明细表的设定利用Pro/ENGINEER软件中的Pro/REPORT模块，可以创建绘图格式文件（Format）并自动生成明细表，通常是将一个定制的表格置于Format中，作为标题栏。

在设计装配体或零件的工程图时，直接调用这个Format即可。

由于在Format中，图幅的大小是不可改变的，因此用户需要建立几个不同幅面的Format，如A0、A1、A2 . . .，建议取名为A0-asm、A1-asm……，创建Format是一劳永逸的事，一旦完成后存入标准目录下的Format目录中，供所有人员使用。

在config.pro配置选项中有一个Format_setup_file项，与绘图配置文件类似，也可以对format定制过程进行参数控制。

2．1 创建Format的基本方法这里只介绍两种方法创建绘图格式。

方法一，读入外部数据如果你在其他的CAD软将系统中（如AutoCAD）已经做好了绘图格式，可以将其转换成通用的DXF或IGES、STEP等格式，然后进入Pro/ENGINEER的Format模式，如图1 。

本章提要 第7章零件族表与孔表的制作本章介绍了如何在工程图中创建零件族表和孔表的一般步骤。

主要内容包括：●创建零件的族。

●在工程图中创建族表。

●创建零件实例的工程图。

● 在工程图中创建族表。

7.1零件族表在一张工程图中，通常会存在一些具有相似特征的零件，这些零件外形相似，功能相同，因而可以把它们看成是一个零件的“家族”，较常见的如标准件，其中，一个母体零件称之为“类属零件”，而由类属零件派生出来的零件叫做“实例”；在工程图中，专门用来列出相关族零件信息的表格称之为“零件族表”，在零件模式下，将具有相同外形的模型用“零件族表”的方式来创建，这样可以加快模型的处理速度，而且节省空间。

7.1.1创建零件的族在一张零件族表中，包括零件目录、特征参数、用户定义参数和其他信息等，这些信息都需在实体零件模型中对其进行定义，因此，在创建族表之前，必须存在一个已创建好族的零件，且每个实例零件包含的信息都验证无误。

下面说明创建族零件的一般操作步骤。

读者可将工作目录设置至D :\proewf4.7，打开零件模型b olt_1.prt 文件进行操作练习。

1．创建族表结构在创建族表结构之前应确定类属零件在实例中变化的尺寸、参数或特征。

Step1.选择下拉菜单命令，系统弹出图的“族表BOLT_1”（族表定义）对话框（一）；如果模型中不包括任何已经定义的族表，则在族表定义对话框中将会出现图示的提示信息。

（系统提示定义族表的行和列，每一行用来定义一个实例，每一列用来描述模型中的尺寸、参数或特征）。

Step2.单击对话框中的“在所选行处插入新的实例”按钮添加实例，如图7.1.2所示，单击各实例名可对其重命名。

Step3.单击对话框中的“添加/删除表列”按钮，添加模型各尺寸变量、参数或特征，系统弹出“族项目，普通模型：BOLT_1” Step4.在区域中选中单选项，在模型上单击，单击选取注意：进行此步操作时应保证按钮处于按下状态。

Pro/E简单明细表制作一、概述以前做装配图都是在AutoCAD中手动标注球标，然后手工填写明细表，包括序号、代号、名称、材质、数量、重量及备注等信息。

这样做很麻烦，很容易丢漏，尤其当产生更改时，更是雪上加霜……最近工作时间较充裕，就查了一下资料，体验了一下用Pro/E直接生成明细表的感觉，虽然目前的水平还只能做的很简单，但已经感觉很爽了。

下面就把我自己做明细表的过程与大家分享，希望高手指点，相互交流，共同进步！ 二、准备工作要实现自动生成装配图，需要使用Pro/E的参数化功能。

包括从一开始的零件建模开始，到最后的装配组件，都需要设置相应的参数，以便相互联系。

于是，为避免每次建模都有设置参数，我们可以制作零件及组件模板。

当我们创建新零件或组件时直接将模板另存为我们需要的名称就可以了。

1、零件模板中需要设置单位，方法：编辑——设置（出现如图2.1所示的菜单管理器）——Units（单位），出现如图2.2所示的单位管理器。

图2.1 设置菜单管理器图2.2 单位管理器我一般选择如图所示的“毫米牛顿秒（mmNs）”。

（有朋友说对应钢制件选择“米千克秒（MKS）”计算结果要更准确一些，但我没有试验，希望大家试一试，并把结果回复一下哦！）2、零件模板中需要设置密度，方法：编辑——设置——Mass Props（质量属性），出现如图2.3所示的设置质量属性对话框。

图2.3 设置质量属性我们知道，钢材的密度为7.8X10³Kg/m³。

当我们用以上单位进行计算时，结果显示的单位为公吨，如图2.4所示。

可见，密度与质量的单位与标准都不一致。

需要我们换算一下才能得到标准的质量单位Kg。

我们输入钢质密度是直接输入7.8E-6，最终计算的结果就是Kg。

如图2.4所示，输入的密度为7.8E-6，则质量为0.5896Kg。

图2.4 分析质量属性结果3、零件模板中的参数设定。

在装配图明细表中，需要显示各个零部件的序号、代号、名称、材质、数量、重量及备注等信息。

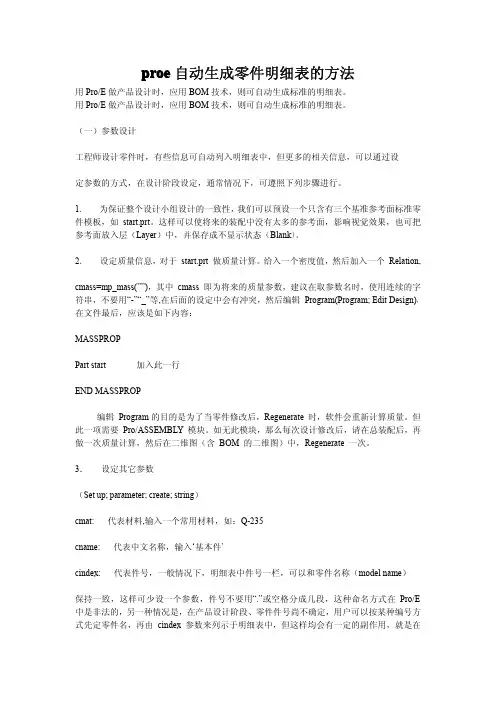

proe自动生成零件明细表的方法用Pro/E做产品设计时，应用BOM技术，则可自动生成标准的明细表。

用Pro/E做产品设计时，应用BOM技术，则可自动生成标准的明细表。

（一）参数设计工程师设计零件时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定，通常情况下，可遵照下列步骤进行。

1．为保证整个设计小组设计的一致性，我们可以预设一个只含有三个基准参考面标准零件模板，如start.prt。

这样可以使将来的装配中没有太多的参考面，影响视觉效果，也可把参考面放入层（Layer）中，并保存成不显示状态（Blank）。

2．设定质量信息，对于start.prt做质量计算。

给入一个密度值，然后加入一个Relation,cmass=mp_mass(””)，其中cmass即为将来的质量参数，建议在取参数名时，使用连续的字符串，不要用“-”“_”等,在后面的设定中会有冲突，然后编辑Program(Program;Edit Design)，在文件最后，应该是如下内容：MASSPROPPart start加入此一行END MASSPROP编辑Program的目的是为了当零件修改后，Regenerate时，软件会重新计算质量。

但此一项需要Pro/ASSEMBLY模块。

如无此模块，那么每次设计修改后，请在总装配后，再做一次质量计算，然后在二维图（含BOM的二维图）中，Regenerate一次。

3．设定其它参数（Set up;parameter;create;string）cmat:代表材料,输入一个常用材料，如：Q-235cname:代表中文名称，输入‘基本件’cindex:代表件号，一般情况下，明细表中件号一栏，可以和零件名称（model name）保持一致，这样可少设一个参数，件号不要用“.”或空格分成几段，这种命名方式在Pro/E 中是非法的，另一种情况是，在产品设计阶段、零件件号尚不确定，用户可以按某种编号方式先定零件名，再由cindex参数来列示于明细表中，但这样均会有一定的副作用，就是在没有PDM的情况下，不启动Pro/E软件，操作系统检索不到件号栏。
