钢结构焊接工艺

钢结构焊接工艺与标准规定导言钢结构在现代建筑中扮演着至关重要的角色，焊接作为连接钢结构的主要方式之一，其工艺与标准规定变得尤为重要。

本文将探讨钢结构焊接工艺与标准规定的相关内容，以期为相关行业的从业人员提供一定的指导和参考。

一、焊接工艺的基本原理焊接工艺是通过加热材料，使其熔化并与母材融合，形成结构强度良好的焊缝，以实现钢结构的连接和稳定。

在焊接过程中，应注意焊接材料的选择、预热温度的控制、焊缝形状与尺寸的设计等因素，以确保焊接接头的质量。

二、焊接工艺的分类钢结构焊接工艺可根据焊接方式的不同进行分类，常见的焊接工艺包括手工弧焊、气体保护焊、气保焊、埋弧焊等。

不同的焊接工艺适用于不同的工作环境和焊接需求，需根据实际情况进行选择。

三、焊接材料的选择钢结构焊接中常使用的焊接材料包括焊丝和焊剂。

焊丝的选择应根据焊接材料的成分、焊接环境的特点以及焊接接头的要求进行综合考虑。

焊剂的选择应考虑其耐高温、抗腐蚀和焊接性能等特性。

四、焊前材料的处理在进行钢结构焊接前，需要对焊接材料进行一系列的处理工作，以确保焊接接头的质量。

处理工作包括除锈、清洁和预热等环节。

除锈是为了去除焊接材料表面的氧化物和污染物，以保证焊接接头的强度和密封性。

五、焊缝形状和尺寸的设计焊缝的形状和尺寸设计是焊接过程中不可忽视的一环。

焊缝的形状通常采用坡口焊接、直角焊接、对接焊接等形式。

而焊缝的尺寸则需根据焊接接头的受力情况、工作环境和焊接材料的特性等因素进行合理设计。

六、焊接工艺的质量控制焊接工艺的质量控制是保证焊接接头质量的关键环节。

质量控制包括焊接参数的选择、焊缝的检测和焊接设备的运用等。

只有严格按照标准要求进行操作，才能保证焊接接头的质量合格。

七、钢结构焊接的标准规定钢结构焊接的标准规定是对焊接过程中的各项参数和要求进行规范和统一的依据。

常见的标准规定包括国家标准、行业标准和地方标准等。

从事焊接工作的人员应了解并遵守相关的标准规范，以确保钢结构焊接的质量和安全。

钢结构现场焊接专篇1.钢结构焊接1.1柱柱对接焊接1.1.1材料：焊丝、焊条、衬板、耳板。

1.1.2工具：电焊机、角磨机、加热器。

1.1.3工序：坡口开设→对接固定→清理焊接面→预热处理→对称施焊→清理。

1.1.4工艺方法：在工厂对上节柱下口开设45°（-5°，+10°）坡口，内口点焊不小于6mm厚衬板。

上节柱、下节柱通过柱侧对边耳板对接固定。

焊前对坡口清理打磨，去除铁锈及油污等。

采用火焰或电加热器对焊接坡口上下1.5倍板厚且不小于100mm范围进行预热。

焊接采用对称焊接，焊接方式、参数、方向均一致，每条焊缝分层焊接，每层连续不间断焊完，每层接茬应错开间距不小于50mm。

每层焊完后清理焊缝表面，再进行下一层焊接，焊缝完成后清理飞溅。

1.1.5控制要点：拼接间隙、对称焊接、焊缝接茬。

1.1.6质量要求：焊缝均匀、平直、饱满，成形美观。

焊缝余高0～3mm。

1.2梁柱对接焊接1.2.1材料：焊丝、焊条、衬板。

1.2.2工具：电焊机、角磨机。

1.2.3工序：梁、柱固定→衬板安装→清理焊接面→下翼缘焊接→上翼缘焊接→清理。

1.2.4工艺方法：梁柱采用栓焊连接时，先安装高强度螺栓，完成初拧；梁柱采用全焊接连接时，焊前梁柱应临时固定牢靠。

梁端上下翼缘板上口宜开设45°（-5°，+10°）坡口，焊接前安装不小于6mm厚衬板，衬板两端宽出翼缘尺寸不小于50mm，兼做引、熄弧板。

焊前对坡口清理打磨，去除铁锈及油污等。

同一根梁两端不能同时焊接，一端焊接顺序为下翼缘、上翼缘、腹板，上下翼缘板焊接方向相反。

每条焊缝分层焊接，每层焊完后清理焊缝表面，再进行下一层焊接，焊缝完成后清理飞溅，去除衬板，用角磨机打磨平整。

1.2.5控制要点：焊接顺序、焊接方向、焊接参数。

1.2.6质量要求：焊缝均匀、平直、饱满，成形美观。

焊缝余高0～3mm。

1.3球杆对接焊接1.3.1材料：焊条、焊丝、衬环。

钢结构各种焊接工艺大全（带图例）1.1焊接准备1.1.1焊材干燥及管理：1.1.1.1一般钛钙型焊条如为新品则不必干燥，未用完的回收品则必须经60~1000C的干燥再使用。

1.1.1.2低氢焊条须经3000C温度、1个小时以上的干燥后，再放入1000C的干燥箱内时常干燥。

1.1.1.3如焊条装在焊条袋内到现场使用4小时不必干燥，而装在干燥器内到现场使用10小时不必再干燥。

1.1.1.4从焊剂新箱打开使用时，必须完全干燥状态下施焊。

1.1.1.5焊剂如打开经12小时后，须经1200C、1小时的干燥。

1.1.1.6新购买的焊条必须交仓库保管，置于通风、干燥、不直接接触地面的场所，使用时须填具领料单向仓库领用。

1.1.1.7工作结束，剩余焊条必须收回置于干燥箱内，次日再取用。

1.1.2坡口加工1.1.2.1为达到设计要求，钢材接合部板厚9mm以上的全熔透焊接必须开坡口，坡口的形状、尺寸、加工方法应按照设计图（制造图）或放样图所规定的要求进行。

1.1.2.2坡口表面要清理干净并作防锈处理或立即焊接。

1.1.2.3火焰开坡口若有伤痕，须用电焊修补后再用砂轮机磨平，并清理干净割渣和焊渣。

1.1.3焊接预热1.1.3.1在低温或母材为厚板时可进行焊接前加热，从而避免焊接部位因急冷而发生裂纹。

1.1.3.2预热温度控制如下：1.1.4焊接前检查1.1.4.1是否选择正确的焊接方法和焊接材料。

1.1.4.2坡口加工、构件组立是否达到规定的精度。

1.1.4.3焊接施工顺序是否正确。

1.1.4.4焊接面是否清洁。

1.1.4.5预热方案是否可行。

1.2焊接方法1.2.1手工电弧焊1.2.1.1焊条型号选择如下表:1.2.1.2焊条直径选择如下表:1.2.1.3电流选择如下表:1.2.2埋弧自动焊1.2.2.1钢板对接焊接参数表:1.2.2.2填角焊焊接参数表:1.2.3 CO2焊接电流参数表:1.3 焊接施工1.3.1 钢板对接1.3.1.1 下料：根据施工图要求把所要拼接的钢板放长30~50mm ，以补充焊缝收缩和边线的不整齐。

钢结构焊接工艺钢结构焊接工艺是一项重要的技术，广泛应用于建筑、桥梁、船舶等领域。

本文将探讨钢结构焊接工艺的原理、方法和注意事项。

一、钢结构焊接工艺的原理钢结构焊接工艺是通过加热钢材至熔点，并在熔融状态下形成永久连接。

焊接工艺的原理可以简单概括为以下几个步骤：1. 准备工作：对焊接材料进行彻底的清洁，确保焊接表面无油污、杂质和涂层。

2. 热源：使用燃气焊接、电弧焊接或激光焊接等方法提供热源，将材料加热至熔点。

3. 填充材料：在加热过程中，使用焊丝或焊条等填充材料填充焊缝，形成永久连接。

4. 冷却：焊接完成后，让焊接部位自然冷却，确保焊缝牢固。

二、常用的钢结构焊接方法钢结构焊接有多种方法可供选择，常见的有以下几种：1. 电弧焊接：电弧焊接是一种常用的焊接方法，通过在焊接材料之间产生电弧，产生高温来熔化材料并形成焊缝。

2. 气体保护焊接：气体保护焊接是利用惰性气体或活性气体作为保护层，防止焊缝与空气接触，从而减少氧化和腐蚀。

3. 熔化极气体保护焊接：熔化极气体保护焊接是在气氛中使用熔化极来提供热源，并使用惰性气体进行保护。

4. 爆炸焊接：爆炸焊接是通过在两个金属表面撞击产生高温和高压，将两个材料连接在一起。

三、钢结构焊接工艺的注意事项在进行钢结构焊接时，需要注意以下几个方面：1. 安全防护：焊接作业涉及高温和明火，必须戴好焊接面具、手套和保护服，确保人身安全。

2. 材料选择：选择合适的焊接材料，根据焊接对象的材质和要求，选择适当的填充材料和焊接方法。

3. 质量控制：严格按照焊接规范和标准进行操作，保证焊接质量和强度。

4. 焊接环境：确保焊接环境通风良好，避免焊接过程中产生有害气体和烟雾，保护环境和健康。

5. 检测与修补：焊接完成后，进行非破坏性和破坏性检测，查找潜在问题并及时修补。

总结：钢结构焊接工艺是一项重要的技术，在建筑和工程领域有着广泛的应用。

通过理解钢结构焊接工艺的原理、方法和注意事项，我们可以更加有效地进行焊接作业，确保焊接质量和安全性。

钢结构施工方法焊接工艺与技巧钢结构是建筑领域中常用的一种结构形式，其施工质量关系到建筑的安全性和可靠性。

而焊接作为钢结构施工中常用的连接方式之一，其工艺与技巧的掌握对于施工质量至关重要。

本文将介绍钢结构施工中常用的焊接工艺与技巧，以帮助施工人员提高焊接质量。

一、焊接前的准备工作在进行焊接之前，需要做好以下准备工作：1. 材料准备：选择质量符合要求的焊接材料，包括焊条、焊丝、气体等。

2. 设备准备：保证焊接设备正常运行，焊机电源稳定，焊枪、电缆等设备无损坏。

3. 表面处理：将需要焊接的材料表面进行清理，去除油污、氧化物等杂质，以保证焊接接头的质量。

二、常用焊接工艺在钢结构施工中，常用的焊接工艺有以下几种：1. 手工电弧焊：手工电弧焊是最常用的焊接工艺之一，其特点是操作简便，适用范围广。

在手工电弧焊时，施工人员需要掌握良好的焊接技巧，确保焊条与焊接件之间的电弧稳定，焊缝充分熔合。

2. 氩弧焊：氩弧焊是一种常用于钢结构中的保护性焊接工艺。

在氩弧焊时，气体会在焊接区域形成保护层，防止氧气进入焊接接头，从而减少氧化和夹杂物的产生，保证焊缝的质量。

3. CO2气体保护焊：CO2气体保护焊是一种高效、经济的焊接工艺。

在CO2气体保护焊时，施工人员需要注意气体流量和喷嘴与焊件的距离，以保证焊缝的质量。

三、焊接技巧除了掌握焊接工艺之外，施工人员还需要具备一定的焊接技巧，以提高焊接质量。

以下是一些常用的焊接技巧：1. 控制电流：根据焊接件的材料和厚度，合理调整焊接电流，以保证焊缝的质量。

电流过大会导致焊缝形成夹渣和气孔，电流过小则无法实现焊条的熔化。

2. 控制焊速：焊速过快会导致焊接接头受热不均，焊缝质量差；焊速过慢则会导致焊接接头过热，容易产生裂纹。

施工人员应根据具体情况掌握合适的焊接速度。

3. 控制焊接温度：焊接温度的控制对焊接质量至关重要。

过高的焊接温度会导致焊接件的变形和热裂纹，过低的焊接温度则无法实现焊条和焊件的充分熔合。

钢结构焊接工艺及要求钢结构在现代建筑中扮演着重要的角色，它们被广泛应用于桥梁、大型工厂和高层建筑等领域。

而焊接作为一种常见的连接方法，对于钢结构的质量和安全性起着至关重要的作用。

本文将探讨钢结构焊接工艺及其要求，以期为相关从业人员提供一些参考。

一、焊接工艺1. 电弧焊电弧焊是最常用的钢结构焊接工艺之一。

它利用电弧的高温和能量，使焊条和工件熔化并连接在一起。

电弧焊分为手工电弧焊和自动电弧焊两种形式。

手工电弧焊操作简单，适用于小型和复杂结构的焊接；自动电弧焊则适用于大型结构和高效生产。

2. 气体保护焊气体保护焊是利用惰性气体（如氩气）或活性气体（如二氧化碳）来保护焊缝和熔池的一种焊接工艺。

它适用于焊接薄板和高质量要求的焊接。

气体保护焊可分为TIG焊和MIG/MAG焊两种形式。

TIG焊适用于焊接不锈钢、铝合金等材料；MIG/MAG焊适用于焊接钢结构和大批量生产。

3. 子弧焊子弧焊是一种高效率的焊接工艺，它通过在焊条表面形成一个电弧的小圆弧，使焊条自动熔化并填充焊缝。

子弧焊适用于焊接大型结构和长焊缝，能够提高生产效率和焊接质量。

二、焊接要求1. 焊接材料的选择焊接材料的选择对于焊接质量至关重要。

一般情况下，焊接材料应与被焊接的钢材具有相似的化学成分和机械性能。

此外，焊接材料还应具有良好的可焊性和耐蚀性。

2. 焊接前的准备工作在进行焊接之前，需要对焊接部位进行充分的准备工作。

首先，需要清除焊接表面的油污、锈蚀和杂质，以保证焊缝的质量。

其次，需要对焊接接头进行坡口处理，以提高焊接强度和质量。

3. 焊接参数的控制焊接参数的控制对于焊接质量的稳定性和一致性至关重要。

焊接参数包括焊接电流、电压、焊接速度和电弧长度等。

合理的焊接参数能够保证焊缝的充分熔化和填充，避免焊接缺陷的产生。

4. 焊接质量的检测焊接质量的检测是确保焊接结构安全性的重要步骤。

常用的焊接质量检测方法包括目视检测、超声波检测和X射线检测等。

通过这些检测手段，可以及时发现焊接缺陷，并采取相应的措施进行修补或更换。

钢结构焊接工艺钢结构焊接工艺是现代建筑和工程领域中十分重要的一项技术，它能够使钢材得以连接，形成强大的支撑结构。

本文将介绍钢结构焊接工艺的基本原理、常见方法和注意事项，以帮助读者更好地了解和应用这一技术。

一、基本原理钢结构焊接工艺的实质是通过热能和焊接材料的作用，将需要连接的钢材加热至熔化状态，然后将熔化的钢材冷却固化，实现连接的目的。

其基本原理可以归纳为以下三个方面：1. 热能传递：焊接过程中，焊接电弧、火焰或激光等热源产生高温，使钢材加热至熔化点，促使焊接材料与母材相融。

2. 材料熔化：焊接材料在高温下熔化并与母材融合，形成焊缝。

3. 冷却固化：焊缝冷却后固化，与母材形成牢固的连接。

二、常见方法钢结构焊接工艺的常见方法包括手工电弧焊、气体保护焊、埋弧焊、激光焊等。

每种方法都具有各自的特点和适用范围。

1. 手工电弧焊：手工电弧焊是最传统、最常用的焊接方法之一。

它使用电弧产生高温，将焊条和母材熔化并连接在一起。

手工电弧焊具有简单、经济的优势，常用于一些简单的焊接工作。

2. 气体保护焊：气体保护焊是利用惰性气体（如氩气）对焊接区域进行保护，防止空气中的氧气和氮气进入焊缝，以减少气孔和缺陷的产生。

气体保护焊适用于焊接质量要求较高的情况。

3. 埋弧焊：埋弧焊是一种自动化焊接方法，由焊枪自动供给焊丝和焊剂。

埋弧焊具有高效、高质量的优势，适用于大型结构的焊接。

4. 激光焊：激光焊是一种高能量密度的焊接方法，利用激光束对焊接材料进行加热。

激光焊具有焊缝窄、热影响区小的优势，常用于对材料要求极高的领域。

三、注意事项在进行钢结构焊接工艺时，需要注意以下几个方面，以确保焊接质量和工作安全：1. 装备检查：焊接前需检查焊接设备和工具的状态，确保其正常运行和安全可靠。

2. 材料准备：选择合适的焊接材料和焊接方法，根据钢材的种类和要求进行预处理和预热，使焊接接头达到理想的质量要求。

3. 焊接环境：选择无风或低风速的环境进行焊接，避免气体和颗粒物进入焊接区域，影响焊接质量。

钢结构焊接施工工艺一、焊接准备1、材料准备首先，要确保所使用的钢材符合设计要求，并具备质量合格证明。

对于焊接材料，如焊条、焊丝、焊剂等，其型号、规格应与母材相匹配，并按照规定进行烘干和存放，以防止受潮变质。

2、焊接设备选用合适的焊接设备，如电弧焊机、气体保护焊机等，并确保设备性能良好，参数稳定。

同时，配备必要的辅助工具，如焊接夹具、量具等。

3、焊件准备焊件在焊接前应进行清理，去除表面的油污、铁锈、氧化皮等杂质，以保证焊接质量。

对于坡口的加工，应按照设计要求进行，确保坡口尺寸和形状符合标准。

4、环境条件焊接作业应在适宜的环境条件下进行，一般要求风速不大于 8m/s，相对湿度不大于 90%。

当环境条件不满足要求时，应采取相应的防护措施。

二、焊接工艺评定焊接工艺评定是验证所拟定的焊接工艺是否正确、合理的重要环节。

在进行正式焊接前，应根据钢结构的材质、厚度、接头形式等因素，制定焊接工艺指导书，并按照规定进行焊接工艺评定试验。

试验包括拉伸试验、弯曲试验、冲击试验等，以检验焊缝的力学性能是否满足设计要求。

只有通过焊接工艺评定的焊接工艺，才能用于实际施工。

三、焊接操作1、定位焊在正式焊接前，通常需要进行定位焊，以固定焊件的相对位置。

定位焊缝的长度、间距、厚度等应符合规定，且定位焊缝不得有裂纹、气孔等缺陷。

2、焊接顺序合理的焊接顺序对于减少焊接变形和残余应力至关重要。

一般应遵循先焊收缩量大的焊缝，后焊收缩量小的焊缝；先焊受力较大的部位，后焊受力较小的部位；对称焊缝应采用对称焊接等原则。

3、焊接方法钢结构焊接常用的方法有手工电弧焊、气体保护焊、埋弧焊等。

手工电弧焊操作灵活，适用于各种位置的焊接；气体保护焊效率高，焊缝质量好；埋弧焊适用于厚板的长焊缝焊接。

4、焊接参数焊接参数包括焊接电流、电压、焊接速度、焊丝直径、气体流量等，应根据焊件的材质、厚度、接头形式等因素进行合理选择。

焊接过程中，应严格控制焊接参数，确保焊缝质量稳定。

钢结构焊接工艺及要求标题：钢结构焊接工艺及要求随着现代建筑行业的不断发展，钢结构在建筑工程中的应用越来越广泛。

焊接作为钢结构制造过程中至关重要的一环，对钢结构的整体质量有着决定性的影响。

本文将详细介绍钢结构焊接工艺及其要求，为相关领域的从业人员提供参考。

一、钢结构焊接工艺1、手工电弧焊手工电弧焊是钢结构焊接中应用最广泛的一种方法。

它利用电弧产生的高温熔化焊条和母材，使它们形成一体。

该方法主要用于厚度较小的钢板焊接，具有操作灵活、适应性强的优点。

2、埋弧自动焊埋弧自动焊是一种电弧在焊剂层下燃烧进行焊接的方法，适用于厚度在6mm以上的钢板焊接。

它的优点是焊接质量稳定、生产效率高，但焊后焊剂残留较难清除，可能影响结构性能。

3、气体保护焊气体保护焊是一种利用气体作为保护介质进行焊接的方法，常用的有氩气保护焊和二氧化碳保护焊。

它的优点是焊接质量好、效率高，且成本相对较低。

二、钢结构焊接要求1、焊接设备焊接设备应性能稳定、参数调节灵活，以满足不同材质、厚度和焊接位置的要求。

同时，设备应具备安全保护装置，确保操作安全。

2、焊接人员焊接人员需具备相应的专业知识和技能，能够熟练掌握不同的焊接方法。

此外，焊接人员还应严格遵守焊接操作规程，确保焊接质量。

3、焊接前处理焊接前应对钢结构表面进行清理，去除油污、铁锈等杂质，以保证焊接质量。

同时，根据焊接位置和要求，选择合适的焊接工艺和焊材。

4、焊接过程控制在焊接过程中，应控制焊接参数，确保焊接质量稳定。

同时，应注意焊接变形的控制，以减小对结构性能的影响。

5、焊后检验焊接完成后，应对钢结构进行检验，如外观检查、无损检测等，以确保焊接质量符合要求。

对于不合格的焊接部位，应及时进行处理。

三、总结钢结构焊接工艺的选择应根据钢结构的材质、厚度、焊接位置等因素进行综合考虑。

在焊接过程中，应严格遵守焊接要求，控制焊接参数，以确保焊接质量。

相关从业人员应不断提高自身的专业素质，以适应不断发展的钢结构焊接技术。

钢结构焊接施工工艺钢结构焊接是一种重要的施工工艺，广泛应用于建筑、桥梁、船舶等领域。

正确的焊接工艺能够保证钢结构的强度和稳定性，提高工程的质量和安全性。

本文将介绍钢结构焊接施工工艺的基本步骤和注意事项。

一、焊接前准备在进行钢结构焊接之前，需要进行充分的准备工作。

首先，要检查焊接设备和工具的运行状态，确保其正常工作。

其次，要对焊接材料进行检验，包括焊条、焊丝等，确保其符合相关标准。

此外，还要检查钢结构的表面质量，确保其清洁、平整，以便焊接工作的顺利进行。

二、焊接工艺选择在钢结构焊接中，常用的焊接工艺包括手工弧焊、埋弧焊和气体保护焊。

在选择焊接工艺时，需要根据具体情况综合考虑，包括焊接材料、焊接位置、焊接厚度等因素。

不同的焊接工艺有不同的特点和适用范围，在实际工程中需要根据需要做出合理选择。

三、焊接工艺参数设置钢结构焊接需要根据具体情况来设置合适的焊接工艺参数，包括焊接电流、电压、焊接速度等。

这些参数的设置直接影响到焊缝的质量和焊接效率。

在设置参数时，要根据焊接材料的特性、焊接位置的情况以及施工环境的要求来进行合理调整，以确保焊缝的质量和可靠性。

四、焊接工作流程钢结构焊接的工作流程一般包括焊前准备、焊缝加热、焊接技术、焊后处理等步骤。

在焊前准备中，要对焊接部位进行打磨和清洁，以去除氧化物和杂质，确保焊缝的质量。

焊缝加热是为了提高焊接效率和焊缝质量，通常采用预加热和间歇加热的方式。

焊接技术中，要注意焊接位置和焊接顺序，确保整个焊接过程的连续性和一致性。

焊后处理包括除渣、修整焊缝等工作，以提高焊缝的外观和强度。

五、焊接质量控制钢结构焊接的质量控制是保证工程质量的重要环节，需要进行全程监控和检验。

在焊接过程中，要对焊缝进行可视检验、尺寸检验和无损检测等，确保焊缝的质量符合要求。

对于不合格的焊缝，要及时进行修补或返工，直到达到规定的标准。

此外，还要记录焊接的相关数据和质量检验结果，为工程验收和日后使用提供依据。

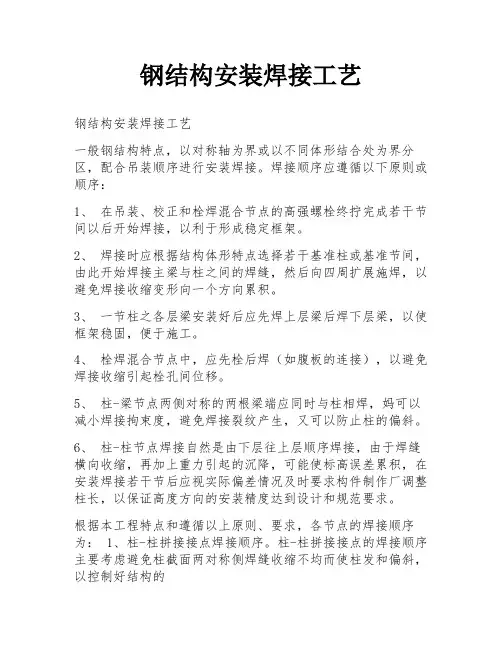

钢结构安装焊接工艺钢结构安装焊接工艺一般钢结构特点，以对称轴为界或以不同体形结合处为界分区，配合吊装顺序进行安装焊接。

焊接顺序应遵循以下原则或顺序：1、在吊装、校正和栓焊混合节点的高强螺栓终拧完成若干节间以后开始焊接，以利于形成稳定框架。

2、焊接时应根据结构体形特点选择若干基准柱或基准节间，由此开始焊接主梁与柱之间的焊缝，然后向四周扩展施焊，以避免焊接收缩变形向一个方向累积。

3、一节柱之各层梁安装好后应先焊上层梁后焊下层梁，以使框架稳固，便于施工。

4、栓焊混合节点中，应先栓后焊（如腹板的连接），以避免焊接收缩引起栓孔间位移。

5、柱-梁节点两侧对称的两根梁端应同时与柱相焊，妈可以减小焊接拘束度，避免焊接裂纹产生，又可以防止柱的偏斜。

6、柱-柱节点焊接自然是由下层往上层顺序焊接，由于焊缝横向收缩，再加上重力引起的沉降，可能使标高误差累积，在安装焊接若干节后应视实际偏差情况及时要求构件制作厂调整柱长，以保证高度方向的安装精度达到设计和规范要求。

根据本工程特点和遵循以上原则、要求，各节点的焊接顺序为： 1、柱-柱拼接接点焊接顺序。

柱-柱拼接接点的焊接顺序主要考虑避免柱截面两对称侧焊缝收缩不均而使柱发和偏斜，以控制好结构的外形尺寸，但同时要尽量减小焊接时的拘束度，以防止产生焊接裂纹。

以下简述各种截面形式柱的合理焊接顺序。

（1）、H 形柱-柱接点焊接顺序。

H 形柱的两翼板首先应由两名焊工同时施焊，这样可以防止钢柱因两翼板收缩不相同而在焊后出现来得的偏斜。

如翼板厚超过30mm 时，要求两名焊工焊至1/3板厚以后，同时移到腹板的坡口焊接，对称施焊到1/3板厚，再移至两翼板对称施焊，如此顺序轮流施焊直至完成整个接头。

（见方案图1所示）（2）、十字形柱-柱焊接顺序。

十字形柱的截面实际上是由两个H 形截面组合而成，其柱-柱安装拼接的施焊顺序与H 形柱的焊接顺序相似，也要求两名焊工对称焊接。

首先焊接一对翼缘，再换一对翼缘。

钢结构焊接工艺标准钢结构是现代建筑中常见的一种结构形式，其具有强度高、耐久性好、施工方便等优点。

而焊接作为钢结构的主要连接方式，对结构的稳定性和承载能力起着至关重要的作用。

为了确保钢结构焊接的质量和安全性，制定了一系列钢结构焊接工艺标准，本文将对这些标准进行详细介绍。

一、焊接工艺选择在进行钢结构的焊接时，首先需要根据具体情况选择合适的焊接工艺。

一般来说，常见的焊接工艺有手工电弧焊、气体保护焊、埋弧焊等。

选择正确的焊接工艺可以提高焊缝质量、降低焊接变形、减少气孔和裂纹等缺陷的发生。

二、焊接前的准备工作在进行钢结构焊接之前，需要做好一系列准备工作。

首先是焊接材料的选择，包括焊接电极和焊接材料的选择，要保证与被焊接钢材的相容性。

其次是对被焊接钢材的处理，包括清洁表面、去除氧化物和油污等。

此外，还要进行适当的预热处理，以提高焊接质量和减少焊接应力。

三、焊接参数控制在焊接过程中，控制焊接参数对焊接质量至关重要。

主要包括焊接电流、焊接电压、焊接速度等。

合理选择焊接参数可以保证焊缝的形态均匀，焊接熔池的温度和形状得以控制，从而确保焊接质量。

四、焊接质量检测焊接完成后，需要进行焊接质量检测。

常用的焊接质量检测方法包括外观检查、尺寸测量、力学性能测试等。

外观检查主要是通过目测和放大镜观察焊缝的形态和缺陷情况；尺寸测量主要是检查焊缝的尺寸和几何形状是否满足要求；力学性能测试主要是通过拉伸、弯曲、冲击等试验来评估焊缝的强度和韧性。

五、焊接缺陷及处理在焊接过程中，由于焊接操作不当或其他因素的干扰，可能会产生焊接缺陷，如气孔、裂纹、焊缝夹杂物等。

对于这些焊接缺陷，需要进行相应的处理措施。

常见的处理方法包括重新焊接、填补焊、修补焊等，以确保焊接缺陷得到有效修复。

六、焊接工艺标准的应用钢结构焊接工艺标准的应用可以保证焊接质量和连接强度的稳定性。

根据国家相关标准，焊接工艺标准应包括焊接方法、焊接材料、焊接工艺参数、焊接顺序等方面的规定。

钢结构焊接施工工艺焊接前必须保证桁架的安装精度和临时固定（揽风绳的固定）的牢固。

焊接前要先组织监理单位、总承包单位和分包单位的三方验收，经三方共同验收桁架安装精度达到规范要求后方可进行桁架的对接焊接。

1、焊接工艺流程如下：焊接工艺流程图（1）焊接准备1）技术准备根据焊接工艺评定参数编制钢柱技术交底和作业指导书，焊接工人按作业指导书进行焊接作业。

同时焊接工人人手一册焊接记录表，将焊接开始时间、预热温度、层间温度、焊接结束时间、焊材用量、探伤结果等进行记录。

2）人员准备对参加本次焊接施工的焊接工人，按照《建筑钢结构焊接规程》的规定组织焊工进行培训并进行考核。

取得合格证的焊工方可进入现场施焊。

3）设备准备焊机电压应正常，地线压紧牢固，接触可靠，电缆及焊丝无破损，送丝机应能均匀送丝，气管应无漏气或堵塞。

4）焊接材料准备钢结构现场焊接施工所需的焊接材料和辅材均应有质量合格证书。

施工现场设置专门的焊材存储场所，分类保管。

CO2气体纯度应不低于99.9%，含水量应低于0.005%，瓶内高压低于1MPa时应停止使用。

（2）焊接施工厚板焊接施工易出现焊接接头冷裂纹现象，对于本工程的焊接结构，需采用焊前预热，焊中控制层间温度，焊后后热保温的措施消除冷裂纹现象。

1）焊前在始焊点附近板厚15倍且不小于100㎜的范围内采用火焰预热。

用火焰加热器预热时正面测温应在加热停止后进行，采用红外测温仪进行预热温度测量，测温点应在离电弧经过前的焊接点各方向不小于75mm处，温度满足120度，且在焊接过程中均不应低于这一温度。

2）焊接中，层间温度需控制在120-150度之间，为保证层间温度，采用大热量输出的CO2气保焊的方法，在整个焊接工程中满足温度要求。

焊接时使用红外温度测量仪进行监控，当焊缝焊接温度低于要求时，采用加热措施加热至规定温度，单节点焊缝连续焊接完成。

3）第一层的焊道应封住坡口内母材与垫板之连接处，然后逐道逐层累焊至填满坡口，每道焊缝焊完后，都必须清除焊渣及飞溅物，出现焊接缺陷应及时磨去并修补。

钢结构加工焊接工艺
钢结构加工焊接工艺是指在钢结构施工过程中，通过焊接技术将各个部件连接在一起的工艺过程。

一般而言，钢结构加工焊接工艺包括以下几个步骤：
1. 焊材选择：根据钢结构的要求和焊接性能要求，选择适合的焊接材料，常见的焊材有焊条、焊丝等。

2. 材料准备：对要焊接的钢材进行清理、修整和对接。

清除钢材表面的油污、氧化物和脏物，同时对连接部位进行修整，以保证焊接质量。

3. 组织加热：对于厚度大于20mm的钢材，需要进行预热处理。

预热可以改善焊接接头的组织和性能，提高焊接质量。

4. 焊接操作：选择合适的焊接方法和焊接参数，进行焊接操作。

常见的焊接方法有手工电弧焊、埋弧焊、气体保护焊等。

根据钢结构的实际情况，选择合适的焊接方法。

5. 焊后处理：焊接完成后，对焊接接头进行敲击、清理和除瑕处理，以保证焊接接头的质量。

同时还需要进行焊缝的除渣和打磨等处理。

6. 检测：对焊接接头进行缺陷检测，包括目视检查、磁粉检测、超声波检测等，以确保焊接接头质量符合要求。

总的来说，钢结构加工焊接工艺需要根据具体的钢结构要求和焊接材料的特性进行选择和操作，以确保焊接接头的质量和可靠性。

钢结构焊接工艺与施工规范钢结构在现代建筑领域中得到了广泛的应用，它具有高强度、轻量化以及易于加工等优点。

而焊接作为连接钢结构的重要工艺，对于保证钢结构的安全和可靠性至关重要。

本文将介绍钢结构焊接工艺与施工规范的相关知识。

一、钢结构焊接工艺1. 焊接设备选择与调试在进行钢结构焊接前，首先需要选择适合的焊接设备。

常见的焊接方法包括手工弧焊、埋弧焊、气体保护焊等。

根据焊接任务的具体情况，选择合适的焊接设备能够提高焊接质量和效率。

在使用焊接设备前，还需要对设备进行调试，确保其正常运行。

2. 焊接材料选择焊接材料是保证焊接接头质量的重要因素。

通常情况下，选择与被焊接材料相似的材料进行焊接，以保证焊接接头的强度和韧性。

同时，还需要选择合适的焊接电极，根据被焊接材料的种类和焊接工艺的要求进行选择。

3. 接头准备与焊缝形状设计在进行钢结构焊接前，需要对接头进行准备。

首先，将焊接表面清洁干净，去除油污和氧化物等杂质。

接着，对接头进行加工，确保其形状和尺寸符合设计要求。

此外，根据焊接负荷和应力情况，合理设计焊缝的形状，避免焊接过程中产生过大的变形和应力集中。

4. 焊接工艺参数确定确定合适的焊接工艺参数对焊接质量至关重要。

焊接电流、电压、焊接速度等参数的选择应根据焊接材料和板厚等因素进行调整。

过高或过低的焊接参数都会影响焊接质量，甚至导致焊接接头的断裂。

因此，在焊接前需要经过试焊和评定，确定合适的焊接工艺参数。

二、钢结构焊接施工规范1. 施工准备工作在进行钢结构焊接施工前，首先需要对施工现场进行准备，确保安全和顺利进行。

清理施工区域，保持干燥和整洁，清除易燃物品和杂物。

同时，施工人员还需佩戴合适的防护装备，包括焊接面罩、焊接手套等。

2. 焊接过程控制在施工过程中，焊工需要严格按照焊接工艺参数进行操作，控制焊接过程中的温度和焊接速度。

焊接过程中应注意避免产生过多的气孔、夹渣等焊接缺陷。

同时，要保持焊接姿势正确，掌握适当的焊接技巧，确保焊接接头的质量。

钢结构焊接工艺及要求在现代建筑和工业领域中，钢结构以其高强度、大跨度、轻量化等优点得到了广泛的应用。

而钢结构的连接方式中，焊接是一种极为重要的手段。

焊接质量的好坏直接关系到钢结构的安全性和稳定性。

接下来，让我们深入了解一下钢结构焊接工艺及要求。

一、钢结构焊接工艺的类型1、手工电弧焊这是一种较为传统的焊接方法，通过焊条与焊件之间产生的电弧热量来熔化金属，实现连接。

它操作灵活，适用于各种位置的焊接，但劳动强度大，生产效率相对较低。

2、气体保护焊常用的有二氧化碳气体保护焊和氩弧焊。

二氧化碳气体保护焊成本低、效率高，适用于薄板和中厚板的焊接；氩弧焊则在焊接质量要求较高的场合，如不锈钢、铝合金等的焊接中表现出色。

3、埋弧焊焊丝在焊剂层下燃烧，电弧被掩埋在焊剂中。

它具有焊接电流大、熔深大、生产效率高的优点，适用于大型钢结构的长直焊缝焊接。

二、焊接前的准备工作1、焊件的处理焊件表面必须清洁，去除油污、锈迹、氧化皮等杂质，以保证焊接质量。

对于厚板，还可能需要进行坡口加工，以增加焊缝的熔透性。

2、焊接材料的选择根据焊件的材质、厚度、结构特点等选择合适的焊条、焊丝和焊剂。

焊接材料的质量应符合国家标准和设计要求。

3、焊接设备的检查确保焊接设备性能良好，电流、电压稳定，仪表指示准确。

同时，要检查焊接工具，如焊枪、焊钳等是否完好。

4、焊接环境的控制焊接环境的温度、湿度、风速等都会影响焊接质量。

一般来说，环境温度不应低于 5℃，相对湿度不应大于 90%，风速不应超过 8m/s。

三、焊接过程中的技术要点1、焊接电流和电压的控制电流和电压的大小直接影响焊缝的形状、尺寸和质量。

过大的电流会导致烧穿、咬边等缺陷，过小的电流则会造成未焊透、夹渣等问题。

电压应与电流相匹配，以保证电弧的稳定燃烧。

2、焊接速度焊接速度应适中，过快会导致焊缝成型不良，过慢则会使焊件过热，降低焊缝的力学性能。

3、焊接顺序合理的焊接顺序可以减少焊接变形和残余应力。

钢结构焊接工艺标准一、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

二、施工准备2.1 材料及主要机具2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。

2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

2.2.3 现场供电应符合焊接用电要求。

2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

三、操作工艺3.1 工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。

3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。

3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。

对接焊缝及时接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。
