甲烷激光遥感探测仪原理甲烷激光遥感探测仪原理甲烷激光遥感探测仪是一种用于测量地球大气中甲烷浓度的仪器。
它采用激光束探测技术，通过检测激光束被大气中甲烷颗粒吸收的程度来测量甲烷浓度。
甲烷是一种温室气体，对于全球变暖和气候变化有着重要的影响。
通过对大气中甲烷浓度的监测，可以更好地了解全球甲烷排放情况和变化趋势，为应对气候变化提供科学依据。
甲烷激光遥感探测仪的原理如下：1.激光束发射甲烷激光遥感探测仪使用的是红外激光，发射激光束的波长通常为1.645微米。
激光束由激光器发出，光束的光功率越大，测量时的探测距离就越远。
2.激光束传输激光束在传输过程中会发生一定的衰减。
传输路径中的各种障碍物和大气颗粒都会对激光束造成吸收和散射，影响探测效果。
3.激光束照射目标激光束到达目标后，会被目标吸收，部分光线会被吸收，而另一部分光线则会散射。
因此，需要把激光束很好地对准目标。
4.激光束回传被目标表面吸收的激光束只有一部分，被吸收后的激光可以判断目标表面的化学成分。
在这里，我们主要研究甲烷的吸收。
当甲烷遇到激光束时，甲烷就会吸收激光束的能量，而且吸收程度与甲烷浓度成正比。
这种现象称为“甲烷吸收”。
当激光束通过大气中的甲烷时，被吸收的激光强度会减弱。
5.检测和分析数据探测仪用接收器收集回传的激光束，读取数据后将其分析。
通过分析激光束的强度和信号变化，可以测量出探测路径上甲烷的浓度。
甲烷激光遥感探测仪的探测原理是通过测量大气中甲烷对激光束的吸收强度来测量甲烷浓度。
探测仪将激光发射到待测目标上，然后通过反射回收激光来测量甲烷的吸收特性。
在探测过程中需要根据目标物表面的反射特性和大气吸收特性进行修正，以确保测量准确性。
总之，甲烷激光遥感探测仪具有高分辨率、高检测精度和高测量速度等优点，其原理也较为简单。
在实际应用中，可以广泛用于大气甲烷浓度的快速监测。
手持激光甲烷检测仪原理英语Handheld Laser Methane Detector Principles.Introduction.Methane (CH4) is a potent greenhouse gas with a global warming potential 25 times that of carbon dioxide. It is also a major component of natural gas, which is used for heating, cooking, and power generation. Methane leaks can occur from a variety of sources, including pipelines, storage tanks, and landfills. These leaks can contribute to climate change and pose a safety hazard.Handheld laser methane detectors are used to detect and quantify methane leaks. These devices use a laser to measure the absorption of methane at a specific wavelength. The amount of absorption is proportional to the concentration of methane in the air.Principles of Operation.Handheld laser methane detectors use a tunable diode laser (TDL) to measure the absorption of methane at a specific wavelength. TDLs are semiconductor lasers that can be tuned to emit light at a specific wavelength. The wavelength of the laser is modulated at a high frequency, which allows the detector to distinguish between methane absorption and other sources of absorption, such as water vapor.When the laser beam passes through a sample of air, some of the light is absorbed by methane molecules. The amount of absorption is proportional to the concentration of methane in the air. The detector measures the amount of absorption by comparing the intensity of the laser beam before and after it passes through the sample.Design of Handheld Laser Methane Detectors.Handheld laser methane detectors typically consist of the following components:A TDL.A gas cell.A detector.A data acquisition system.The TDL is housed in a small, portable enclosure. The gas cell is a sealed chamber that contains the sample of air. The detector is a photodiode that measures the intensity of the laser beam. The data acquisition system collects and processes the data from the detector.Applications of Handheld Laser Methane Detectors.Handheld laser methane detectors are used in a variety of applications, including:Leak detection and repair.Emissions monitoring.Environmental monitoring.Safety monitoring.Handheld laser methane detectors are a valuable toolfor detecting and quantifying methane leaks. These devices are portable, easy to use, and can provide accurate measurements of methane concentrations.Advantages of Handheld Laser Methane Detectors.Portability: Handheld laser methane detectors are small and lightweight, making them easy to carry and use in the field.Ease of use: Handheld laser methane detectors are easy to operate, even by non-technical personnel.Accuracy: Handheld laser methane detectors can provide accurate measurements of methane concentrations.Sensitivity: Handheld laser methane detectors are sensitive enough to detect small leaks.Fast response time: Handheld laser methane detectors have a fast response time, which allows them to quickly detect leaks.Disadvantages of Handheld Laser Methane Detectors.Cost: Handheld laser methane detectors can be expensive.Maintenance: Handheld laser methane detectors require periodic maintenance to ensure accurate operation.Limited range: Handheld laser methane detectors have a limited range, which can make them difficult to use in large areas.Conclusion.Handheld laser methane detectors are a valuable toolfor detecting and quantifying methane leaks. These devices are portable, easy to use, and can provide accurate measurements of methane concentrations. Handheld laser methane detectors are used in a variety of applications, including leak detection and repair, emissions monitoring, environmental monitoring, and safety monitoring.。
甲烷检测仪器工作原理
甲烷检测仪器的工作原理是基于气体的化学反应和光学测量的原理。
首先，甲烷检测仪器通常会使用一种称为甲烷传感器的气体传感器。
甲烷传感器通常采用金属氧化物半导体（Metal Oxide Semiconductor，简称MOS）作为敏感元件。
当甲烷气体通过传感器时，甲烷分子中的CH4会与传感器表面的氧气发生化学反应，导致传感器的电阻值发生变化。
这个电阻值的变化与甲烷气体的浓度成正比，因此可以通过测量电阻值的变化来确定甲烷气体的浓度。
其次，甲烷检测仪器还可以基于红外吸收光谱原理进行测量。
红外光谱法是一种常用的非侵入式测量方法，可以通过检测特定波长的红外光被样品中的分子吸收的程度来确定甲烷气体的浓度。
在甲烷检测仪器中，一束包含甲烷吸收特征波长的红外光通过气体样品，然后通过光学元件进行检测。
被吸收的光量与甲烷气体的浓度成正比，因此可以通过测量吸收光量的变化来确定甲烷气体的浓度。
综上所述，甲烷检测仪器的工作原理主要包括甲烷传感器的化学反应和红外吸收光谱的测量原理。
这些原理能够有效地检测甲烷气体的浓度，并广泛应用于甲烷泄漏检测、燃气检测等领域。

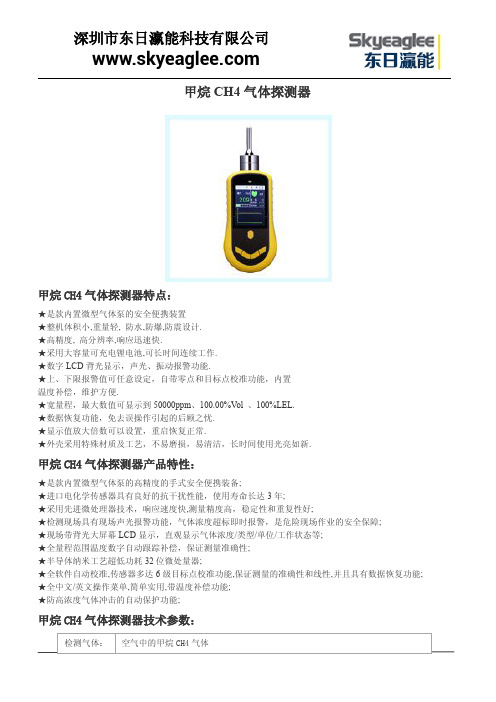

甲烷CH4气体探测器甲烷CH4气体探测器特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.甲烷CH4气体探测器产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;甲烷CH4气体探测器技术参数：检测气体：空气中的甲烷CH4气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年甲烷CH4气体探测器简单介绍：甲烷CH4气体探测器报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.甲烷CH4气体探测器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。

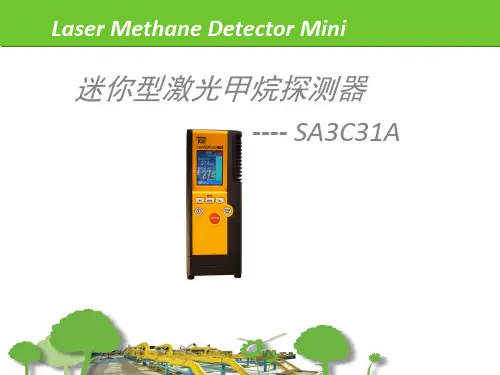

手持激光甲烷遥测仪主要功能及技术特点
手持激光甲烷遥测仪是一款先进的燃气巡检设备。
采用目前世界上最为先进的激光气体探测技术，非接触测量，可以实现遥测，检测人员无法到达的地方，并能够准确定位，快速查找泄漏源。
本产品可大大提高人员检测效率，降低劳动强度。
一般来说，手持激光甲烷遥测仪采用的可调谐激光二极管吸收光谱技术，灵敏度高，响应速度快，选择性好，只对甲烷有反应，不会对其它碳氢化合物气体产生误报。
那么手持激光甲烷遥测仪有哪些主要功能和技术特点呢。
手持激光甲烷遥测仪主要功能及技术特点:
1.市面上一些手持激光甲烷遥测仪采用光学吸收法，根据物质的相互作用来进行分析的一类重要的仪器分析法，通过遥测气体泄漏，无需接触。
2.一般来说遥测距离可达80米，远距离对气体进行测量，是对使用人员的安全保障。
3.一些手持激光甲烷遥测仪自带分体式扳机锁，更方便安全。
4.手持激光甲烷遥测仪体积小，重量轻，携带方便。
5.选择性好，只对甲烷有反应，有效避免水蒸汽、汽车尾气等其它气体的干扰,同时灵敏度高，即使是微小的泄漏也可以检测到，配合响应速度快，在漏点上就会瞬间发出报警，无报警延迟，大限度保证安全。
6. 市面上有些手持激光甲烷遥测仪会采用专业抗震设计，不宜损坏，因为手持的特性，一般易于操作，遥测仪具有声光报警功能。
7.市面上一些产品选用本质安全型仪器，以达到安全性能提升。
目前由于手持激光甲烷遥测仪具备的特点和功能使它可广泛应用于城市燃气输配管路、石油、石化行业的炼油厂、化工厂、冶金行业、电力行业等可能产生燃气泄漏的场所。
从而保证工作者的安全和企业环境的安全。
IS09001：2000认证企业AZJ-2000型甲烷检测报警仪产品使用说明书感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
前言本说明书详细地介绍了AZJ-2000型甲烷检测报警仪的使用方法及注意事项，使用者在使用前请务必仔细阅读。
AZJ-2000型甲烷检测报警仪在生产过程中执行的是国家质量技术监督局发布的国家标准：GB 13486-2000。
l概述AZJ-2000型甲烷检测报警仪（以下简称报警仪）是一种以热催化敏感元件为探头、智能单片机及多功能外围电路为核心的智能化、数字化矿用便携式安全检测仪表。
1.1产品特点1.1.1报警点在(0.50%。
2.00%)CH．范围内任意可调。
1.1.2具有整机电池电压、报警点显示功能。
1.1.3具有电源保护功能：当电池电压低于3.3V时，报警仪将长鸣10秒钟，，并在10秒钟后自动关机1.1.4报警仪配有专用的充电器：使用时只需接好电源，然后将报警仪插人充电器充电器即会自动给报警仪充电。
充电完成后，充电器将自动指示仪器充满。
1.1.5报警仪性能可靠，结构合理，操作方便，一次可连续工作12小时以上。
1.2主要用途及适用范围1.2.1主要用途用于连续监测煤矿井下各工作场所甲烷气体浓度。
1.2.2适用范围：煤矿、隧道及各种地下工程。
123适用人员：适合于煤矿管理干部、安全监察人员、通风管理人员、机电维修人员及井下流动作业人员。
1.3品种、规格1.3.1品种；煤矿井下安全检测仪表。
1.3.2规格：低浓度甲烷检测(O一5.OO％)CH4及声光报警检测范围(0.50%一2.00 %) CH4。
1.3.3型号：AZJ-2000型。
1.4型号的组成及其代表意义1.5使用环境条件1.5.1工作温度：O℃一+40C；1.5.2相对湿度：≤98 ％；1.5.3大气压力：80kPa．llOkPa；1.5.4空气中的H2S：<6ppm；1.5.5风速：0 m/s一8m/s；1.5.6机械环境：无显著震动和冲击的场合；1.5.7可用在有瓦斯（甲烷）和煤尘存在的场所。
JCB4便携式甲烷检测报警仪使⽤说明书JCB4便携式甲烷检测报警仪使⽤说明书⼀、概述1、⽤途JCB4便携式甲烷检测报警仪（以下简称报警仪）是个⼈佩戴式的矿⽤甲烷检测仪表，采⽤⾼精度电化学氧传感器和⾼精度模拟电路设计制造的新型甲烷智能检测仪器。
单⽚微机智能化控制技术，能迅速、准确地连续监测环境⽓体中的甲烷浓度，并在浓度超标时⾃动报警。
适⽤于煤矿井下测量甲烷含量，如采掘⼯作⾯，回风巷道、机电峒室等处定点使⽤，也可供领导⼲部、通风管理⼈员、⽡斯检测员、放炮员、井下班组长等流动作业时配带使⽤。
报警仪还可⼴泛应⽤于其他需要甲烷含量测量的场所。
对环境⽓体中的甲烷含量进⾏监测，确保⽣产安全2、型号含义（0．00～4．00）％CH4⼆、特点1、体积⼩，重量轻，便于携带；2、报警仪采⽤薄膜开关技术，安全可靠，使⽤寿命长。
不但解决了机械开关接触不良的问题，⽽且提⾼了仪器的密封性能；3、报警仪具有电池⽋压⾃动关机的功能，以解决不能及时关机造成电池过放电问题，保护电池不受损坏，关机后整机耗电极⼩4、当氧⽓浓度低于测量下限时，仪器具有保护载体催化元件的功能，此时，仪器将保持超限时的氧⽓浓度值5、报警仪具有时钟、⾃检、电池电压显⽰等功能三、环境和使⽤条件报警仪在下列条件下正常使⽤：1、环境温度：0℃～40℃；2、湿度：≤98％；3、⼤⽓压⼒：80kPa～116kPa；4、风速：≤8m／s；5、具有甲烷爆炸性危险的煤矿井下。
报警仪贮存条件：1、⾼温：＋60℃；2、低温：－40℃；3、湿度：≤95％；4、振动：20m／s2；5、冲击：300m／s2。
四、主要技术指标1、测量范围:0.00-4.00%CH42、测量误差：0．00～1．00％CH4 1.00－3．00%CH4 3.00-4.00％CH4⼠0．10％CH4 真值的⼠10％⼟0．3％CH43、响应时间：＜20s。
4、显⽰⽅式：三位数字显⽰5、超限报警功能：5．1报警点可在0．50～2．50％CH4范围内任意设置（产品出⼚设在1．00％CH4）；5．2报警显⽰值与设定值误差不⼤于⼠0．03％CH45．3报警⽅式：具有闪烁的光报警和声报警功能5．4报警声级强度在距其1m远处不⼩于75dB（A）；5．5报警光信号在暗环境中20m处清晰可见。
