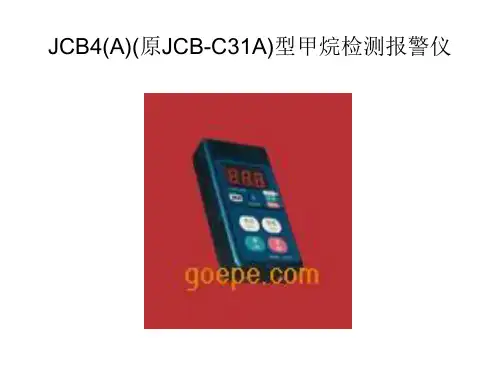

JCB4便携式甲烷检测报警仪使用说明书

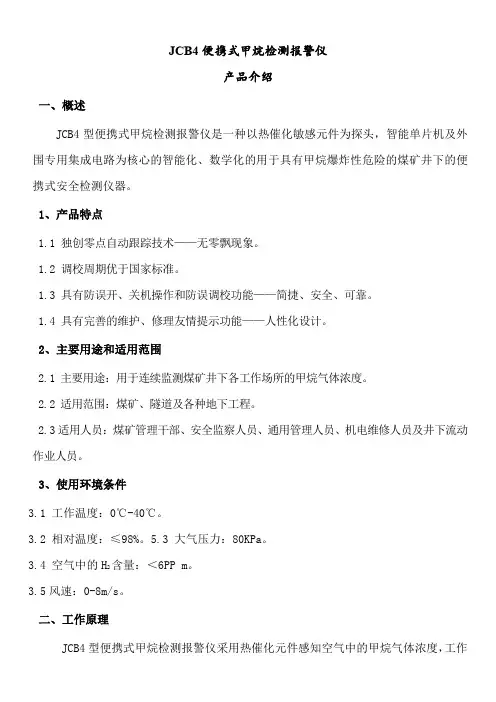

一、概述
1、用途
JCB4便携式甲烷检测报警仪（以下简称报警仪）是个人佩戴式的矿用甲烷检测仪表，采用高精度电化学氧传感器和高精度模拟电路设计制造的新型甲烷智能检测仪器。单片微机智能化控制技术，能迅速、准确地连续监测环境气体中的甲烷浓度，并在浓度超标时自动报警。适用于煤矿井下测量甲烷含量，如采掘工作面，回风巷道、机电峒室等处定点使用，也可供领导干部、通风管理人员、瓦斯检测员、放炮员、井下班组长等流动作业时配带使用。
报警仪还可广泛应用于其他需要甲烷含量测量的场所。对环境气体中的甲烷含量进行监测，确保生产安全
2、型号含义
（0．00～4．00）％CH4
二、特点
1、体积小，重量轻，便于携带；
2、报警仪采用薄膜开关技术，安全可靠，使用寿命长。不但解决了机械开关接触不良的问题，而且提高了仪器的密封性能；
3、报警仪具有电池欠压自动关机的功能，以解决不能及时关机造成电池过放电问题，保护电池不受损坏，关机后整机耗电极小
4、当氧气浓度低于测量下限时，仪器具有保护载体催化元件的功能，此时，仪器将保持超限时的氧气浓度值
5、报警仪具有时钟、自检、电池电压显示等功能
三、环境和使用条件
报警仪在下列条件下正常使用：
1、环境温度：0℃～40℃；
2、湿度：≤98％；
3、大气压力：80kPa～116kPa；
4、风速：≤8m／s；
5、具有甲烷爆炸性危险的煤矿井下。
报警仪贮存条件：
1、高温：＋60℃；
2、低温：－40℃；
3、湿度：≤95％；
4、振动：20m／s2；
5、冲击：300m／s2。
四、主要技术指标
1、测量范围:0.00-4.00%CH4
2、测量误差：
0．00～1．00％CH4 1.00－3．00%CH4 3.00-4.00％CH4
士0．10％CH4 真值的士10％土0．3％CH4
3、响应时间：＜20s。
4、显示方式：三位数字显示
5、超限报警功能：
5．1报警点可在0．50～2．50％CH4范围内任意设置（产品出厂设在1．00％CH4）；
5．2报警显示值与设定值误差不大于士0．03％CH4
5．3报警方式：具有闪烁的光报警和声报警功能
5．4报警声级强度在距其1m远处不小于75dB（A）；
5．5报警光信号在暗环境中20m处清晰可见。
5．6．欠压保护功能：电池工作电压不足3．2V时，报警仪自动关机；
5．7催化元件使用寿命：1至2年；
5．8一次充电连续工作时间：≥10小时
5．9电池采用：镍氢电池3×1．2V－GNY1．5Ah，限流电阻阻值2Q，功率15W，并增加PTC可恢复保险丝过流双重保护。电池组用环氧树脂整体封装；
5．10电池寿命：充放电次数大于500次
5．11防爆型式：矿用本质安全兼隔爆型；
5．12防爆标志： Exibd I
5．13本安参数：Uo：DC 4．3V，Io：4．0A
5．14工作电压：DC3．6V，工作电流：≤160mA
5．15外形尺す：99×56X25（mm）
5．16重量：＜300（克）。
五、工作原理
报警仪采用热催化元件组成甲烷传感器，通过惠斯登电桥进行甲烷浓度和电信号的转换。在新鲜空气中，经过电位器调零，电桥处于平衡状态，无电位差输出。当检测到被测气体后，电桥失去平衡，从而输出一个电位差，经放大器放大、A／D转换后显示被测甲烷浓度，当浓度达到报警值时，报警器发出声、光报警信号。当电池电压不足3．20V时，工作指示灯灭，检测仪自动关机。
六、使用方法
1．各键功能作用
（1）开／关键
1）、在检测状态下，按该键进行仪器开关机
2）、在标校状态校准参数时，做取消处理
（2）移位键：
1）、在检测状态下，按该键仪器先显示时间，然后
显示电池电压
2）、在标校状态校准参数时，做减键处理。
（3）换档／＋键
1）、在检测状态下，按该键在显示年、月、日。
2）、在标校状态下，按该键做加处理。
（4）功能／确定键
1）、在检测状态下，上锁时，按该键不处理
2）、在检测状态下，充电解锁后，按该键进入调校菜单；
3）、在标校状态校准参数时，做确认处理。
（5）报警自检功能：在检测状态下，同时按下功能／确定键和换档／＋键键，进行报警功能自检，显示当前的报警值，同时声光报警。按键松开后，延时1秒退出报警自检功能。
2、参数调试方法
仪器各项参数的调校采用菜单方式，菜单含义见表一。要进入调校菜单，需先把仪器开机插入带电充电器充电一秒钟进行解锁。解锁后，数码管下方中间的红色发光二极管闪亮提示。校准完参数后，把仪器关键，上锁，锁定调校功能。
表一
（1）自动校准仪器零点：（P1）
仪器开机，解锁后，置于甲烷浓度为零的清新空气中，稳定后，按下功能／确定键，数码管显示P2，按移位键后数码管显示P1，再按功能／确定键，仪器甲烷标为零点，退出菜单，返回到实时检测。（2）标校：（P2）
仪器开机，解锁，工作10分钟后，以200mL／min的流量往仪器甲烷传感器通入1．00％甲烷标准气样，稳定后，按下功能／确定键，数码管显示P2，按换挡／＋键，数码管显示P2，按功能／确定键，
仪器显示甲烷浓度值，按换挡／键或者移位键把仪器示值加减到和标准气体值一致，按功能／确定键确认，仪器甲烷标气完成，返回到实时检测。
（3）调报警点：（P3）
仪器开机，解锁，按下功能／确定键，数码管显示P2，按两下换挡／＋键，数码管显示P3，按功能／确定键确认。仪器显示当前的甲烷报警值，按换挡／＋键或者移位键调整甲烷报警值，按功能／确定键确认，调仪器甲烷报警点完成，返回到实时检测。
（4）调时间：（P4）
仪器开机，解锁，按下功能／确定键，数码管显示P2，按两下换挡／＋键，数码管显示P4，按功能／确定键确认。按换挡／＋键或者移位键调整小时值，按功能／确定键确认。按换挡／＋键或者移位键调整分钟值，按功能／确定键确认，调仪器时间完成，返回到实时检测。
（5）调日期：（P5）
仪器开机，解锁，按下功能／确定键，数码管显示P2，按三下换挡／＋键，数码管显示P5，按功能／确定键确认。按换挡／＋键或者移位键调整年值，按功能／确定键确认。按换挡／键或者移位键调整月值，按功能／确定键确认。按换挡／＋键或者移位键调整日值，按功能／确定键确认。调仪器日期完成，返回到实时检测。
七、注意事项
1、禁止将仪器从高处跌落或强烈撞击。
