第一章基础排水和防止沉降措施第一节地下水控制第一小节一般规定1、地下水控制应保证基坑正常施工,防止渗流和承压水引起的破坏,避免或减小地下水位下降对周围环境的不利影响。
2、地下水控制可采用集水明排、截水、降水以及地下水回灌等方法,应根据工程、水文地质条件和施工、环境条件,结合基坑支护方案综合分析确定。
3、基坑可采用设置竖向或水平向截水帷幕等措施截水。
竖向截水帷幕可采用水泥土连续墙、咬合桩、地下连续墙等。
当地质条件和环境条件复杂时,可采用多种截水方法组合。
当有可靠工程经验时,也可采用冻结法阻截地下水。
4、基坑降水可采用轻型井点、自流深井、真空深井等。
5、当坑底以下存在承压含水层时,应进行坑底土体抗承压水稳定性验算;不满足时可采用竖向和水平向截水帷幕、承压水减压等措施。
6、在基坑施工期间,应对基坑内外地下水位的控制效果及其环境影响进行动态监测,并根据监测数据指导施工。
1、下列情况时基坑应设置截水帷幕:(1)地下水位高,地基土体渗透性强,且周边环境条件不允许采取坑外降水措施;(2)降水难度大,完全采取降水措施不能满足基坑施工的水位要求;(3)基坑与周边河流、江、湖等距离较近,存在倒灌危险时。
2、截水帷幕选型应综合考虑帷幕深度、土质条件、地下障碍物状况、环境条件等因素,并符合下列规定:(1)软黏土地基普通单轴或双轴搅拌桩的深度不宜超过15m;粉性土地基宜采用三轴水泥土搅拌桩;(2)地下障碍物埋藏深、成分复杂且难以清除时,宜采用全套管咬合桩;(3)深度超过30m时,宜采用地下连续墙、渠式切割水泥土连续墙、全套管咬合桩等。
3、截水帷幕的渗透系数应小于,厚度应满足防渗要求。
4、基坑截水要求高时,截水帷幕宜连续、封闭,截水帷幕与支护结构应紧密相贴。
5、水平向截水帷幕的厚度和强度应根据地下水顶托力的大小和防渗要求确定。
在与支护结构结合处宜增加帷幕厚度。
1、明沟集水井可用于坑顶截、排水,也可用于基坑降水。
当用于基坑降水时,降水深度不宜超过5m。
基坑支护质量控制要点在建筑工程中,基坑支护是一项至关重要的工作。
它不仅关系到工程施工的安全,还对周边环境和建筑物的稳定产生重要影响。
为了确保基坑支护工程的质量,我们需要关注以下几个关键要点。
一、工程勘察与设计1、详细的工程勘察在进行基坑支护设计之前,必须进行全面、细致的工程勘察。
勘察内容应包括地质条件、地下水文情况、周边建筑物和地下管线的分布等。
准确了解地质土层的性质、厚度和承载力,以及地下水的水位、水质和流量等信息,对于选择合适的支护形式和设计参数至关重要。
2、合理的设计方案基于勘察结果,设计单位应制定合理的基坑支护方案。
方案应综合考虑基坑的深度、形状、周边环境、施工条件和工程造价等因素。
常见的支护形式有土钉墙、灌注桩、地下连续墙、钢板桩等,每种形式都有其适用范围和优缺点,设计时应根据具体情况进行选择和优化。
3、设计计算的准确性设计计算应严格按照相关规范和标准进行,确保支护结构的强度、稳定性和变形满足要求。
对于重要的支护结构,应进行多种工况的分析和验算,包括正常使用工况、施工工况和地震工况等。
二、施工准备1、施工方案的编制施工单位应根据设计文件和现场实际情况,编制详细的施工方案。
施工方案应包括施工工艺、施工流程、质量控制措施、安全保障措施和应急预案等内容。
施工方案应经过专家论证和审批,确保其可行性和安全性。
2、材料和设备的准备施工前应准备好所需的材料和设备,并对其进行检验和验收。
支护结构所使用的钢材、水泥、砂石等原材料应符合设计要求和相关标准,设备应性能良好、运转正常。
3、现场准备清理施工现场,平整场地,修筑临时道路和排水设施。
设置测量控制点,对基坑周边的建筑物和地下管线进行监测点的布设,并进行初始值的测量。
三、施工过程质量控制1、土钉墙支护(1)土钉的制作和安装土钉应按照设计要求制作,其长度、直径和间距应符合设计规定。
土钉安装时应保证其角度和深度准确,注浆应饱满。
(2)钢筋网的铺设钢筋网应与土钉连接牢固,网格间距应均匀,喷射混凝土时应保证钢筋网不晃动。
基坑支护工程质量控制措施一)深基坑支护工程质量控制工作方式1、基坑控制要则在基坑工程中,监理工作要严格按有关法规及制度:(1)协调建设单位和总承包单位对基坑附近的楼房、建(构)筑物、道路及地下管线等现状进行调查,并将调查的资料提供给设计、施工检测单位。
(2)组织各参建单位及市政、公用管线、检测等有关单位,介绍设计施工方案,施工可能产生的影响,征询相关单位意见,对可能受影响建筑物、道路及管线等作进一步检查,对可能发生争议的部位并作好记号与记录,收集相关资料。
(3)检查并掌握建设各方提供的,尤其是勘察设计及施工、监测等单位提供的建设资料。
(4)检查和督促设计、施工、监测方案的实施;(5)检查和督促现场质量保证体系和经过批准的施工组织及各项建设措施的落实情况。
对于超过5m的深基坑,监理坚持提请专题审查及围护方案。
(6)检查和督促各项观察监测记录。
2、具体预控要求及措施在具体监理工作中,还应深入关注并预控如下方面内容:(1)基坑施工应关注的监测工作监测工作是获取施工异常资料的重要手段,监理要主动介入。
1)监测准备阶段方面:①分析基坑围护方案及施工方案,并提出针对性措施,了解勘察报告中的土层分布情况和地下管线及地下水位情况,关注承压水对透水层的影响及基坑突涌的可能性,建议施工方采取相应措施防范;②基坑工程施工前,监理重点关注有资质的监测专业单位制定监测方案,并随时参与对监测资料的分析。
监测方案应包括:监测项目、监测方法与精度要求、测点布置、监测仪器、报警指标、观测频率等;③施工前监理应参与对周围建筑物和有关设施的现状、裂缝开展情况进行调查,埋设基准点在确定其已稳定时可投入使用,施工中应有保护基准点措施;④主要的监测仪器除精度满足设计要求外,应经国家法定计量单位检验、校正合格。
并配备专业测量监理师和监测单位配合,互通信息并注意反馈。
2)要关注对监测的重要指标的关注方面:①围护结构施工和基坑开挖期间,监测单位观测频率一般应每天进行,当达到报警指标或观测值变化速率加快或出现危险征兆时,应特别关注观测值。
基坑支护设计方案1. 背景本项目为某个基坑的支护设计方案,需要综合考虑地质条件、工程要求和资源可行性等因素,确保基坑的稳定和施工的顺利进行。
2. 设计目标该方案的设计目标主要包括以下几个方面:- 确保基坑的稳定性,防止地质灾害和坍塌风险;- 提供安全的施工环境,确保工人和设备的安全;- 尽量减少土方开挖量,节约资源并减少对周围环境的影响;- 考虑施工进度和成本的要求,并合理安排施工工序。
3. 方案设计根据现场勘察和地质调查,结合设计目标,本方案提出以下支护设计措施:- 土方开挖:根据地质条件和基坑的尺寸,采用适当的开挖方式,如挖土台阶或垂直挖掘坑道,以减少土方的开挖量和施工难度。
- 地下水控制:根据地下水位和水文地质特征,采取合适的排水措施,如设置排水井和排水管道,确保基坑内的地下水位控制在安全范围内。
- 基坑支护:选择合适的支护结构,如钢支撑、混凝土墙或土工布等,根据基坑的深度和土质条件进行设计,保证基坑的稳定。
- 施工安全:设置适当的安全防护设施,如安全网、警示标志等,确保工人和设备的安全。
- 施工工序:根据施工进度和成本要求,合理安排施工工序,确保施工的顺利进行。
4. 工程实施在方案设计确定后,需进行工程实施过程,包括以下步骤:1. 地质勘察:进行详细的地质勘察和调查,以获取准确的地质资料。
2. 设计优化:根据勘察结果,对支护设计方案进行优化和调整,确保设计的科学性和可行性。
3. 材料采购:根据设计方案确定所需的材料种类和数量,并进行采购准备。
4. 施工组织:制定详细的施工组织方案,包括人员安排、设备调配和施工进度等。
5. 施工实施:按照施工组织方案进行施工,确保施工质量和安全。
6. 监理验收:进行监理和验收工作,对施工质量进行监督和评估。
5. 安全评估针对该支护设计方案,应进行安全评估工作,确保施工过程的安全性。
评估内容主要包括基坑稳定性、支护结构的可靠性、施工安全措施的有效性等方面。
6. 结论本文档提出了一个基坑支护设计方案,目标是确保基坑的稳定和施工的顺利进行。
地下水控制基坑开挖期间,地下水控制也属于基坑支护的一部分,地下水控制方法可分为集水明排、降水、截水和回灌等型式单独或组合使用。
施工方案1、基础施工前必须进行地质勘探和了解地下管线情况,根据土质情况和基础深度编制专项施工方案。
施工方案应与施工现场实际相符,能指导实际施工。
其内容包括:放坡要求或支护结构设计、机械类型选择、开挖顺序和分层开挖深度、坡道位置、坑边荷载、车辆进出道路、降水排水措施及监测要求等。
对重要的地下管线应采取相应措施。
2、基础施工应进行支护,基坑深度超过5M的对基坑支护结构必须按有关标准进行设计计算,有设计计算书和施工图纸。
3、施工方案必须经企业技术负责人审批,签字盖章后方可实施。
临边防护1、基坑施工必须进行临边防护。
深度不超过2M的临边可采用1.2M高栏杆式防护,深度超过2M的基坑施工还必须采用密目式安全网做封闭式防护。
2、临边防护栏杆离基坑边口的距离不得小于50cm。
坑壁支护1、坑槽开挖时设置的边坡符合安全要求。
坑壁支护的做法以及对重要地下管线的加固措施必须符合专项施工方案和基坑支护结构设计方案的要求。
2、支护设施产生局部变形,应会同设计人员提出方案并及时采取相应的措施进行调整加固。
排水措施1、基坑施工应根据施工方案设置有效的排水、降水措施。
2、深基坑施工采用坑外降水的,必须有防止临近建筑物危险沉降的措施。
坑边荷载1、基坑边堆土、料具堆放的数量和距基坑边距离等应符合有关规定和施工方案的要求。
2、机械设备施工与基坑(槽)边距离不符合有关要求时,应根据施工方案对机械施工作业范围内的基坑壁支护、地面等采取有效措施。
上下通道1、基坑施工必须有专用通道供作业人员上下。
2、设置的通道,在结构上必须牢固可靠,数量、位置满足施工要求并符合有关安全防护规定。
土方开挖1、施工机械应由企业安全管理部门检查验收后进场作业,并有验收记录。
2、施工机械操作人员应按规定进行培训考核,持证上岗,熟悉本工种安全技术操作规程。

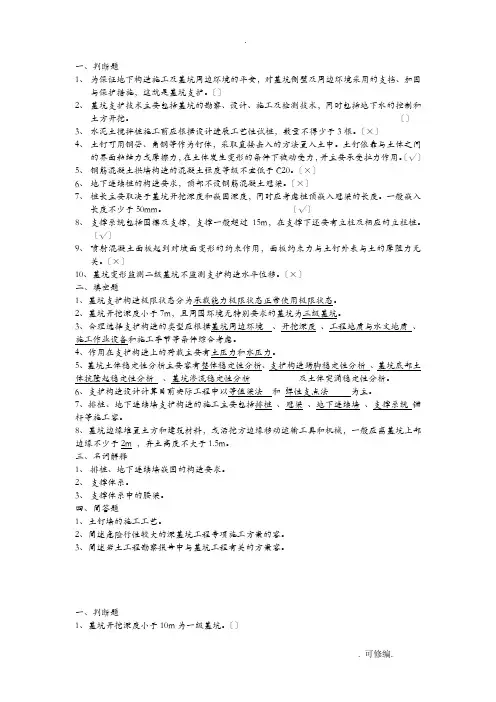

一、判断题1、为保证地下构造施工及基坑周边环境的平安,对基坑侧壁及周边环境采用的支挡、加固与保护措施,这就是基坑支护。
〔〕2、基坑支护技术主要包括基坑的勘察、设计、施工及检测技术,同时包括地下水的控制和土方开挖。
〔〕3、水泥土搅拌桩施工前应根据设计进展工艺性试桩,数量不得少于3根。
〔×〕4、土钉可用钢管、角钢等作为钉体,采取直接击入的方法置入土中。
土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形的条件下被动受力,并主要承受拉力作用。
〔√〕5、钢筋混凝土拱墙构造的混凝土强度等级不宜低于C20。
〔×〕6、地下连续桩的构造要求,顶部不设钢筋混凝土冠梁。
〔×〕7、桩长主要取决于基坑开挖深度和嵌固深度,同时应考虑桩顶嵌入冠梁的长度。
一般嵌入长度不少于50mm。
〔√〕8、支撑系统包括围檩及支撑,支撑一般超过15m,在支撑下还要有立柱及相应的立柱桩。
〔√〕9、喷射混凝土面板起到对坡面变形的约束作用,面板约束力与土钉外表与土的摩阻力无关。
〔×〕10、基坑变形监测二级基坑不监测支护构造水平位移。
〔×〕二、填空题1、基坑支护构造极限状态分为承载能力极限状态正常使用极限状态。
2、基坑开挖深度小于7m,且周围环境无特别要求的基坑为三级基坑。
3、合理选择支护构造的类型应根据基坑周边环境、开挖深度、工程地质与水文地质、施工作业设备和施工季节等条件综合考虑。
4、作用在支护构造上的荷载主要有土压力和水压力。
5、基坑土体稳定性分析主要容有整体稳定性分析、支护构造踢脚稳定性分析、基坑底部土体抗隆起稳定性分析、基坑渗流稳定性分析及土体突涌稳定性分析。
6、支护构造设计计算目前实际工程中以等值梁法和弹性支点法为主。
7、排桩、地下连续墙支护构造的施工主要包括排桩、冠梁、地下连续墙、支撑系统锚杆等施工容。
8、基坑边缘堆置土方和建筑材料,或沿挖方边缘移动运输工具和机械,一般应离基坑上部边缘不少于2m ,弃土高度不大于1.5m。
附:建筑基坑支护技术规程(JCJ-99)8 地下水控制8.1 一般规定8.1.1 地下水控制的设计和施工应满足支护结构设计要求,应根据场地及周边工程地质条件、水文地质条件和环境条件并结合基坑支护和基础施工方案综合分析、确定。
8.1.2 地下水控制方法可分为集水明排、降水、截水和回灌等型式单独或组合使用,可按表8.1.2选用。
表8.1.2 地下水控制方法适用条件8.1.3 当因降水而危及基坑及周边环境安全时,宜采用截水或回灌方法。
截水后,基坑中的水量或水压较大时,宜采用基坑内降水。
8.1.4 当基坑底为隔水层且层底作用有承压水时,应进行坑底突涌验算,必要时可采取水平封底隔渗或钻孔减压措施保证坑底上层稳定。
8.2 集水明排8.2.1 排水沟和集水井可按下列规定布置:1.排水沟和集水井宜布置在拟建建筑基础边净距0.4m以外,排水沟边缘离开边坡坡脚不应小于0.3m;在基坑四角或每隔30~40m应设一个集水井;2.排水沟底面应比挖土面低0.3~0.4m,集水井底面应比沟底面低0.5m以上。
8.2.2 沟、井截面根据排水量确定,排水量V应满足下列要求:V≥1.5Q (8.2.2)式中Q——基坑总涌水量,可按附录F计算。
8.2.3 抽水设备可根据排水量大小及基坑深度确定。
8.2.4 当基坑侧壁出现分层渗水时,可按不同高程设置导水管、导水沟等构成明排系统;当基坑侧壁渗水量较大或不能分层明排时,宜采用导水降水方法。
基坑明排尚应重视环境排水,当地表水对基坑侧壁产生冲刷时,宜在基坑外采取截水、封堵、导流等措施。
8.3 降水8.3.1 降水井宜在基坑外缘采用封闭式布置,井间距应大于15倍井管直径,在地下水补给方向应适当加密;当基坑面积较大、开挖较深时,也可在基坑内设置降水井。
8.3.2 降水井的深度应根据设计降水深度、含水层的埋藏分布和降水井的出水能力确定。
设计降水深度在基坑范围内不宜小于基坑底面以下0.5m。
8.3.3 降水井的数量n可按下式计算:n=1.1Q/q (8.3.3)式中Q——基坑总涌水量,可按附录F计算;q——设计单井出水量,可按本规程第8.3.4条计算。
8.3.4 设计单井出水量可按下列规定确定:1.井点出水能力可按36~60m3/d确定;2.真空喷射井点出水量可按表8.3.4确定;表8.3.4 喷射井点设计出水量3.管井的出水量q(m3/d)可按下列经验公式确定:8.3.5 过滤器长度宜按下列规定确定:1.真空井点和喷射井点的过滤器长度不宜小于含水层厚度的1/3;2.管井过滤器长度宜与含水层厚度一致。
8.3.6 群井抽水时,各井点单井过滤器进水部分长度,可按下式验算:y0>l (8.3.6-1)单井井管进水长度y0,可按下列规定计算:1.潜水完整井:2.承压完整井:当过滤器工作部分长度小于2/3含水层厚度时应采用非完整井公式计算。
若不满足上式条件,应调整井点数量和井点间距,再进行验算。
当井距足够小仍不能满足要求时应考虑基坑内布井。
8.3.7 基坑中心点水位降深计算可按下列方法确定:1.块状基坑降水深度可按下式计算:2.对非完整井或非稳定流应根据具体情况采用相应的计算方法;3.计算出的降深不能满足降水设计要求时,应重新调整井数、布井方式。
8.3.8 在降水漏斗范围内因降水引起的计算沉降量可按分层总和法计算。
8.3.9 真空井点结构和施工应符合下列技术要求;1.滤管直径可采用38~110mm的金属管,管壁上渗水孔直径为12~18mm,呈梅花状排列,孔隙率应大于15%;管壁外应设两层滤网,内层滤网宜采用30~80目的金属网或尼龙网,外层滤网宜采用3~10目的金属网或尼龙网;管壁与滤网间应采用金属丝绕成螺旋形隔开,滤网外应再绕一层粗金属丝;2.当一级井点降水不满足降水深度要求时,亦可彩多级井点降水方法;3.井点管的设置可采用射水法、钻孔法和冲孔法成孔,井孔直径不宜大于300mm,孔深宜比滤管底深0.5~1.0m.在井管与孔壁间及时用洁净中粗砂填灌密实均匀。
投入滤料的数量应大于计算值的85%,在地面以下1m范围内应用粘土封孔;4.井点使用前,应进行试抽水,当确认无漏水、漏气等异常现象后,应保证连续不断抽水;5.在抽水过程中应定时观测水量、水位、真空度,并应使真空度保持在55kPa以上。
8.3.10 喷射井点的结构及施工应符合下列要求:1.井点的外管直径宜为73~108mm,内管直径为50~73mm,过滤器直径为89~127mm,井孔直径不宜大于600mm,孔深应比滤管底深1m以上。
过滤器的结构与真空井点相同。
喷射器混合室直径可取14mm,喷嘴直径可取6.5mm,工作水箱不应小于10m3。
2.工作水泵可采用多级泵,水压宜大于0.75MPa。
3.井孔的施工与井管的设置方法与真空井点相同。
4.井点使用时,水泵的起动泵压不宜大于0.3MPa。
正常工作水压力宜为0.25P0(扬水高度);正常工作水流量宜取单井排水量。
8.3.11 管井结构应符合下列要求:1.管井井管直径应根据含水层的富水性及水泵性能选取,且井管外径不宜小于200mm,井管内径宜大于水泵外径50mm。
2.沉砂管长度不宜小于3m。
3.钢制、铸铁和钢筋骨架过滤器的孔隙率分别不宜小于30%、23%和50%。
4.井管外滤料宜选用磨圆度较好的硬质岩石,不宜采用棱角状石渣料、风化料或其它粘质岩石。
滤料规格宜满足下列要求:1)对于砂土含水层D50=(6~8)d50(8.3.11-1)式中 D50、d50——填料和含水层颗料分布累计曲线上重量为50%所对应的颗粒粒径。
2)对于d50<2mm的碎石类含水层:D50=(6~8)d20(8.3.11-2)3=对于d20≥2mm的碎石类土含水层,可充填粒径为10~20mm的滤料。
4=滤料应保证不均匀系数小于2。
8.3.12 抽水设备主要为深井泵或深井潜水泵、水泵的出水量应根据地下水位降深和排水量大小选用,并应大于设计值的20~30。
8.3.13 管井成孔宜用于孔或清水钻进,若采用泥浆管井,井管下沉后必须充分洗井,保持滤网的畅通。
8.3.14 水泵应置于设计深度,水泵吸水口应始终保持在动水位以下。
成井后应进行单井试抽检查降水效果,必要时应调整降水方案。
降水过程中,应定期取样测试含砂量,保证含砂量不大于0.5‰。
8.4 截水8.4.1 截水帷幕的厚度应满足基坑防渗要求,截水帷幕的渗透系数宜小于1.0×10-6cm/s。
8.4.2 落底式竖向截水帷幕应插入下卧不透水层,其插入深度可按下式计算:l=0.2h w-0.5b (8.4.2)式中 l——帷幕插入不透水层的深度;h w——作用水头;b——帷幕厚度。
8.4.3 当地下含水层渗透性较强,厚度较大时,可采用悬挂式竖向截水与坑内井点降水相结合或采用悬挂式竖向截水与水平封底相结合的方案。
8.4.4 截水帷幕施工方法、工艺和机具的选择应根据场地工程地质、水文地质及施工条件等综合确定。
施工质量应满足《建筑地基处理规范》JGJ 79-91的有关规定。
8.5 回灌8.5.1 回灌可采用井点、砂井、砂沟等。
8.5.2 回灌井与降水井的距离不宜小于6m。
8.5.3 回灌井的间距应根据降水井的间距和被保护物的平面位置确定。
8.5.4 回灌井宜进入稳定水面下1m,且位于渗透性较好的土层中,过滤器的长度应大于降水井过滤器的长度。
8.5.5 回灌水量可通过水位观测孔中水位变化进行控制和调节,不宜超过原水位标高。
回灌水箱高度可根据灌入水量配置。
8.5.6 回灌砂井的灌砂量应取井孔体积的95%,填料宜采用含泥量不大于3%、不均匀系数在3~5之间的纯净中粗砂。
8.5.7 回灌井与降水井应协调控制。
回灌水宜采用清水。
附录F 基坑涌水量计算F.0.1 均质含水层潜水完整井基坑涌水量可按下列规定计算(图F.0.1)。
图F.0.1均质含水层潜水完整井基坑涌水量计算简图(a)基坑远离边界;(b)岸边降水;(c)基坑位于两地表水体间;(d)基坑靠近隔水边界1.当基坑远离边界时,涌水量可按下式计算:F.0.2 均质含水层潜水非完整井基坑涌水量可按下列规定计算(图F.0.2)图F.0.2 均质含水层潜水非完整井涌水量计算简图(a)基坑远离边界;(b)近河基坑含水层厚度不大;(c)近河基坑含水层厚度很大F.0.3 均质含水层承压水完整井涌水量可按下列规定计算(图F.0.3):图F.0.3 均质含水层承压水完整井基坑涌水量计算图(a)基坑远离边界;(b)基坑于岸边;(c)基坑与两地表水体间F.0.4均质含水层承压水非完整井基坑涌水量可按下式计算(图F.0.4):图F.0.4 均质水层承压水非完整井基坑涌水量计算图F.0.5 均质含水层承压~潜水非完整非基坑涌水量可按下式计算(图F.0.5):F.0.6 当基坑为圆形时,基坑等效半径应取为圆半径,当基坑为非圆形时,等效半径可按下列规定计算:图F.0.5 均质含水层承压~潜水非完整井基坑涌水量计算图1.矩形基坑等效半径可按下式计算:r0=0.29(a+b)(F.0.6-1)式中 a、b——分别为基坑的长、短边。
2.不规则块状基坑等效半径可按下式计算:式中 A——基坑面积。
F.0.7 降水井影响半径宜通过试验或根据当地经验确定,当基坑侧壁安全等级为二、三级时,可按下列经验公式计算:附录G本规程用词用语说明一、为便于在执行本规程条文时区别对待,对于要求严格程度不同的词说明如下:1.表示很严格,非这样做不可的用词:正面词采用“必须”;反面词采用“严禁”。
2.表示严格,在正常情况下均应这样做的用词:正面词采用“应”;反面词采用“不应”或“不得”。
3.表示允许稍有选择,在条件许可时首先应这样做的用词:正面词采用“宜”;反面词采用“不宜”。
表示有选择,在一定条件下可以这样做的,采用“可”。
二、条文中指明必须按其他标准、规范执行的写法为“按……执行”或“应符合……的规定”。
8 地下水控制8.1 一般规定8.1.1 在基坑开挖中,为提供地下工程作业条件,确保基坑边坡稳定、基坑周围建筑物、道路及地下设施安全,对地下水进行控制是基坑支护设计必不可少的内容。
8.1.2 合理确定地下水控制的方案是保证工程质量,加快工程进度,取得良好社会和经济效益的关键。
通常应根据地质条件、环境条件、施工条件和支护结构设计条件等因素综合考虑。
本条提出了控制方案的确定原则。
表8.1.2列出了我国基坑支护工程中经常采用的四种地下水控制方法及其适用范围。
在选择降水方法上,是按颗粒粒度成分确定降水方法,大体上中粗砂以上粒径的土用水下开挖或堵截法,中砂和细砂颗粒的土作井点法和管井法,淤泥或粘土用真空法和电渗法。
原苏联和我国一样,都是按渗透系数和降水深度选择降水方法,要选取经济合理、技术可靠、施工方便的降水方法必须经过充分调查,并注意以下几个方面:(1)含水层埋藏条件及其水位或水压;(2)含水层的透水性(渗透系数、导水系数)及富水性;(3)地下水的排泄能力;(4)场地周围地下水的利用情况;(5)场地条件(周围建筑物及道路情况,地下水管线埋设情况)。
