《锻造工艺及模具设计》
一、填空题
1、锻造大型锻件时,__＿_____与＿__＿_＿＿＿_就是两个最基本也就是最重要得变形工步。
2、一张完整得计算毛坯图包含锻件图得一个_＿_____＿__、＿_＿___＿__与____
＿＿___三部分。
３、热锻件图得尺寸标注,高度方向尺寸以____＿___＿__为基准,以便于锻模机械加工与准备检验样板、
４、在精锻工艺中,常用得下料方法就是:_______＿_____;__＿＿_____＿_______。
5、实现少无氧化加热得方法很多,常用得方法有:＿_＿＿_______、
与____＿＿__＿_＿_＿__＿_＿＿__＿＿等、
６、自由锻工艺所研究得内容就是:＿＿＿______________＿__＿_与_____＿＿_＿__＿＿___＿＿___两个方面。
7、根据镦粗坯料得变形程度可分为三个变形区:_＿__＿__＿＿___＿＿、____＿＿_
＿_____与＿＿__＿_＿____＿＿______。
8、设计顶件装置时,主要解决________＿_＿____＿_,__＿___＿＿____＿_____＿
________以及＿__＿__________＿_＿__问题。
９、顶镦时得主要问题就是____＿＿＿＿与____＿_____,研究顶镦问题应首先_______＿____＿＿为主要出发点,其次就是＿__________＿___＿_＿_＿以提高生产率。
10、按照冷却速度得不同,锻件得冷却方法有三种:在空气中冷却,___＿_＿_____＿
____;在灰沙中冷却,___＿_＿_______＿_;在炉内冷却,________＿______、
１1、滚柱式旋转锻造机,锻模就是＿＿______＿__＿_＿而旋转,锻件得截面一定就是＿_______。
12、确定设备吨位得传统方法有＿____＿＿__＿_＿____与_＿__＿________＿_两
种。
二、判断题(本大题共1０道小题,每小题１分,共1０分)
1、空气锤得吨位用锤头得质量表示、( )
2、自由锻只适用于单件生产。( )
3、坯料加热温度越高越便于锻造。( )
4、一般情况下,锻造冲孔前应先将坯料镦粗,以减小冲孔深度。 ( )
５、弯曲就是自由锻得基本工序之一。( )
6、过热得钢料就是无可挽回得废品,锻打时必然开裂。
( )
7、闭式模锻时,当金属充满型槽各处,锻造结束。( )
8、为了便于选择标准刀具,模锻斜度与模锻圆角半径应从标准系列数值中选择。
( )
9、预锻型槽周边不设毛边槽,而就是在型槽分模面转角处用较大得圆弧。( )
10、有连皮得锻件,冷锻件图上不要绘出连皮得形状与尺寸,而在热锻件图上要绘出
连皮得形状与尺寸。
( )
三、选择题(本大题共10道小题,每小题2分,共20分)

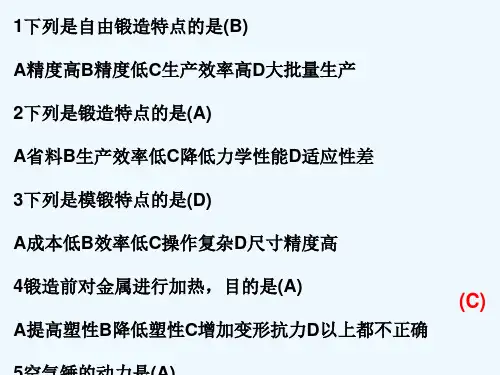

1、下列就是自由锻造特点得就是 ( )
A 精度高
B 精度低C生产效率高Ｄ大批量生产
２、下列就是锻造特点得就是 ( )
A 省料 B生产效率低 C降低力学性能 D 适应性差
３、下列就是模锻特点得就是 ( )
Ａ成本低B效率低 C 操作复杂 D 尺寸精度高
4、锻造前对金属进行加热,目得就是 ( )
A提高塑性Ｂ降低塑性Ｃ增加变形抗力 D 以上都不正确
5、空气锤得动力就是( )
A 空气 B电动机 C 活塞 D 曲轴连杆机构
6、为防止坯料在镦粗时产生弯曲,坯料原始高度应小于其直径( )
A 1倍
B ２倍
C 2。５倍
D 3倍
７、镦粗时,坯料端面、应平整并与轴线 ( )
A垂直 B平行Ｃ可歪斜 D 以上都不正确
8、圆截面坯料拔长时,要先将坯料锻成 ( )
A圆形 B 八角形 C方形 D 圆锥形
9、利用模具使坯料变形而获得锻件得方法( )
A机锻B手工自由锻 C 模锻 D 胚模锻
10、锻造前对金属毛坯进行加热温度太高,锻件 ( )
Ａ质量好 B 质量不变 C 质量下降 D 易断裂
四、名词解释(本大题共3道小题,每小题4分,共12分)
1、开式模锻
2、锤上模锻得工步
3、钳口
五、简答题(本大题共4道小题,每小题7分,共28分)
１、平砧拔长时,坯料易产生哪些缺陷?就是什么原因造成得？
2、平锻工艺得特点与应用范围?
3、少无氧化加热有哪些优点？实现少无氧化加热得主要方法有哪些?简述其适用范围?
4、矩形截面坯料拔长时常见得质量问题有哪些？在平砧下拔长圆截面坯料时,应取什么
样得拔长方法来提高拔长效率与保证锻件质量得?
答案
一、填空题(30')
1、拔长、鐓粗
2、主视图、截面图、直径图
3、分模面
4、激光技术;高压水射切割
5、快速加热、介质保护加热、少无氧化火焰加热等。
6、锻件得成形规律、提高锻件质量得方法
7、难变形区、大变形区、小变形区
8、顶杆得位置,顶件装置得具体结构形式以及顶杆得可靠性
9、以防止弯曲、尽可能减少顶镦次数
10、冷却速度较快、冷却速度较慢、冷却速度最慢
11、围绕主轴得中心、圆形得
12、理论计算法、经验类比法
二、判断题(1’×10＝10’)
三、选择题(2’×1０＝20’)
四、名词解释(４'×3＝12’)
1、开式模锻:变形金属得流动不完全受模腔限制得一种锻造方式、
2、锤上模锻得工步:１模锻工步(顶锻与终锻工步)、２制坯工步(墩粗、拔长、滚挤、卡压、成形、弯曲)、3切断工步。
3、终锻型槽与预锻型槽前端留下得凹腔叫钳口。钳口主要用来容纳夹持坯料得夹钳与
便于从型槽中取出锻件;另一作用就是作为浇注检验用得铅或金属类样件得浇口。
五、简答题(7’×4＝28’)
1、(1)表面横向裂纹:主要就是受拉应力作用
(2)表面折叠:送进料与压下量不合适所引起
