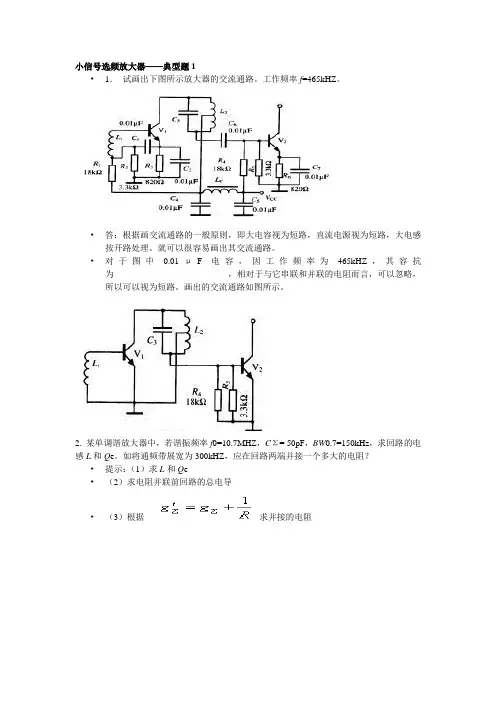

小信号选频放大器——典型题1•1．试画出下图所示放大器的交流通路。
工作频率f=465kHZ。
•答：根据画交流通路的一般原则，即大电容视为短路，直流电源视为短路，大电感按开路处理。
就可以很容易画出其交流通路。
•对于图中0.01μF电容，因工作频率为465kHZ，其容抗为，相对于与它串联和并联的电阻而言，可以忽略，所以可以视为短路。
画出的交流通路如图所示。
2. 某单调谐放大器中，若谐振频率f0=10.7MHZ，CΣ= 50pF，BW0.7=150kHz，求回路的电感L和Q e。
如将通频带展宽为300kHZ，应在回路两端并接一个多大的电阻？•提示：（1）求L和Q e•（2）求电阻并联前回路的总电导•（3）根据求并接的电阻•• （1）画出高频等效电路；（2）计算回路电容C ；（3）计算 • 高频等效电路•• 并联等效电路（忽略输入部分）•1．已知谐振功率放大器V CC ＝20V ，I c0＝250mA ，P o ＝4W ，U cm ＝0.9V CC ，试求该放大器的P D 、P c 、ηC 和I c1m 为多少？2．已知谐振功率放大器V CC ＝30V ，I c0＝100mA ，U cm ＝28V ，θ＝600，g 1(θ)＝1.8，试求P o 、R P 和ηC 为多少？1.07.0,2r K f• 3.已知谐振功率放大器输出功率P o ＝4W ，ηC ＝60％，V CC ＝20V ，试求P c 和I c0。
若保持P o 不变，将ηC 提高到80％，试问P c 和I c0减小多少？4.谐振功率放大器工作频率f ＝2MHz ，实际负载R L ＝80Ω，所要求的谐振阻抗R P ＝8Ω，试求决定L 形匹配网络的参数L 和C 的大小？提示1：由于R L ＞R P ，则应选择高阻变低阻L 型匹配网络 提示2：高阻变低阻L 形匹配网络提示：5．某谐振功率放大器，原工作于欠压状态，现为提高输出功率，将其调整到工作于临界状态。
