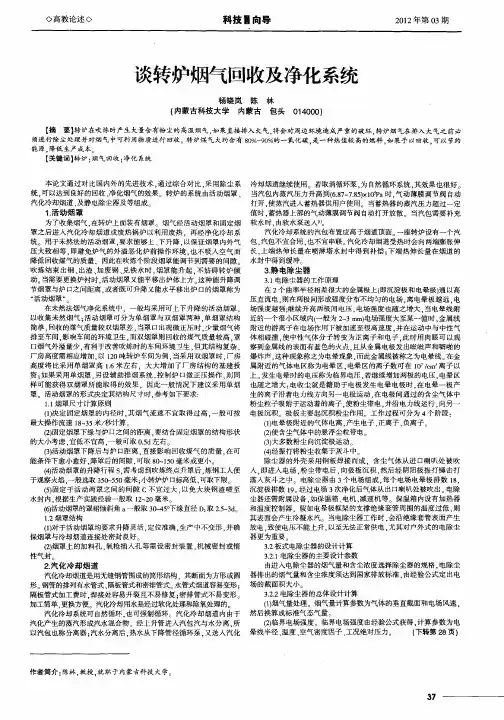

烟气净化系统操作规程〔试行〕炼钢厂2006年6月5日一、烟气净化系统的操作〔试行〕1、运行前的准备〔1〕运行前对烟气净化局部设备进展全面检查，自下而上相继关闭负压水封的排污阀门，并做到以下几个方面。

〔2〕设备周围无杂物，无易燃易爆物品，现场照明充足。

〔3〕系统设备中的阀门要开关灵活，各人孔、管路要密封可靠。

〔4〕各防爆板应完整，密封可靠，无变形。

〔5〕各水封槽〔负压水封、溢流水封、污水渡槽〕内无杂物。

〔6〕首先确认二文供水管路、阀门及流量计灵敏可靠，并按照工艺要求通知浊循环泵房开泵送水，再按照二文所需水量开启供水阀门，供水流量320t/h，供水压力≥0.35MPa。

〔7〕检查二文液压伺服机构和R—D阀的联接件是否结实，并用现场手动操作阀板做大角度动作，要求灵活无卡阻，机械开度要和仪表显示相一致，然后转动转换开关至中央控制位。

〔8〕二文供水后要检查水封封闭情况和溢流状况，不得溢水和低水位运行，并检查二文氮捅针，现场手动试捅，随后转中央位。

〔9〕检查一文矩形喉口的翼板开度，并转动操作杆调整到其工艺要求角度，确认一文供水阀门、溢流水封供水阀门，检查溢流水封内无杂物，按工艺要求，一文供水流量300t/h，溢流水封供水量100t/h，压力分别为＞0.35MPa和＞0.3MPa。

〔10〕确认水冷夹套供水阀门及回水管路，并和净环泵房取得联系，给水冷夹套送水，流量＞80t/h，压力＞0.3MPa。

〔11〕检查喉口冲洗管道及弯头脱水器冲洗管道，是否正常无泄漏，无堵塞。

〔12〕在一文、溢流水封供水前要确认复用水箱水位，高度应在溢流位，再按水泵操作规程启动复用水供水泵。

〔13〕在确认本系统检查无误后，除尘水冷却水都满足工艺要求的情况下，通知风机房风机启动低速运行。

〔14〕在风机房启动高速后要对系统全面检查一遍，内容包括各人孔、法兰、防爆板、水封密封情况及溢流状态，要确认整个负压系统无漏水、漏气现象，方可通知炉前吹炼。

烟气净化处理系统设计
1.1概述
结合国内外同类型工程建设及运行经验，本项目烟气处理系统采用半干法烟气净化处理工艺，即：SNCR+半干法吸收塔+活性炭吸附+消石灰喷射+布袋除尘器。

此工艺技术成熟、可靠，具有净化效率高、无需对反应物进行二次处理，对烟气净化处理能满足很高的环保要求等优点。

1.2本项目烟气特性参数
1.2.1烟气净化处理系统进口烟气特性
垃圾燃烧后产生的高温烟气，经余热锅炉吸热降温后，进入烟气处理系统，其特性如下表：
1.2.2烟气排放执行指标
本垃圾焚烧发电厂污染控制应满足环保部门对本厂《环境影响评价报告》的批复要求与《生活垃圾焚烧污染控制标准》（GB18485-2014）要求较高的标准。

项目烟气净化系统采用“SNCR炉内脱硝+半干法＋干法＋活性碳喷射+布袋除尘”的烟气治理技术，净化后的烟气经80m高烟囱排至大气。

本厂焚烧线烟气的大气污染物排放保证值如下：
注：1）本表规定的各项标准限值，均以标准状态下含11%O2的干烟气为参考值换算；。

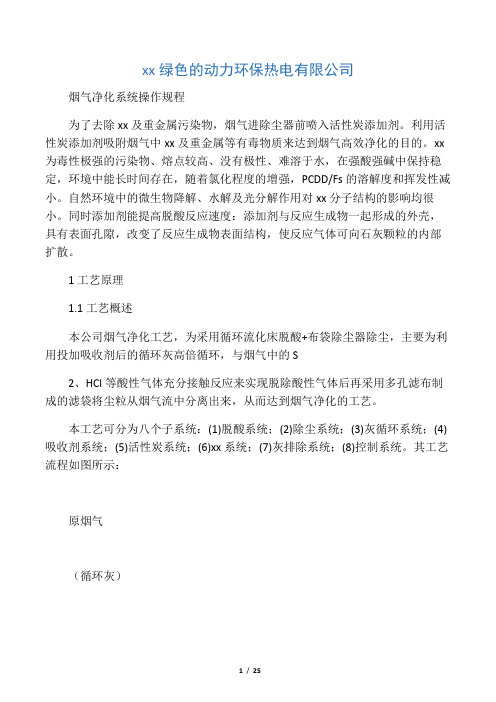

xx绿色的动力环保热电有限公司烟气净化系统操作规程为了去除xx及重金属污染物，烟气进除尘器前喷入活性炭添加剂。

利用活性炭添加剂吸附烟气中xx及重金属等有毒物质来达到烟气高效净化的目的。

xx 为毒性极强的污染物、熔点较高、没有极性、难溶于水，在强酸强碱中保持稳定，环境中能长时间存在，随着氯化程度的增强，PCDD/Fs的溶解度和挥发性减小。

自然环境中的微生物降解、水解及光分解作用对xx分子结构的影响均很小。

同时添加剂能提高脱酸反应速度：添加剂与反应生成物一起形成的外壳，具有表面孔隙，改变了反应生成物表面结构，使反应气体可向石灰颗粒的内部扩散。

1工艺原理1.1工艺概述本公司烟气净化工艺，为采用循环流化床脱酸+布袋除尘器除尘，主要为利用投加吸收剂后的循环灰高倍循环，与烟气中的S2、HCl等酸性气体充分接触反应来实现脱除酸性气体后再采用多孔滤布制成的滤袋将尘粒从烟气流中分离出来，从而达到烟气净化的工艺。

本工艺可分为八个子系统：(1)脱酸系统；(2)除尘系统；(3)灰循环系统；(4)吸收剂系统；(5)活性炭系统；(6)xx系统；(7)灰排除系统；(8)控制系统。

其工艺流程如图所示：原烟气（循环灰）图1-1烟气净化系统工艺流程图1.2循环流化床脱酸工艺脱酸工艺原理我公司烟气净化系统采用循环流化床烟气脱酸工艺，循环流化床烟气脱酸工艺是利用循环灰(含吸收剂和吸收剂的反应物以及燃烧产物)的高倍循环，使吸收剂在脱酸塔内反应、悬浮、摩擦(破坏反应物外壳，暴露未反应的吸收剂)且反复循环，与烟气中的S2、HCl等酸性气体充分接触反应来实现脱除酸性气体的一种工艺方法。

脱酸工艺过程高温烟气进入脱酸塔，利用双流体雾化喷嘴在脱酸塔中增湿雾化，调整烟气温度(反应的温度平台)，同时增湿循环灰(含吸收剂和吸收剂的反应物以及燃烧反应物)，使吸收剂与酸性气体反应。

增湿的液滴在瞬间蒸发，烟气降至反应温度。

同时液滴与粉尘碰撞，当外表面水分蒸发后，表面出现显著固态物质，干燥速率下降，液滴温度逐渐升高并接近烟气温度，最后水分蒸发殆尽，形成固态颗粒而从烟气中分离。

生活垃圾焚烧发电项目烟气净化系统设计说明书烟气净化流程为：SNCR炉内脱硝+半干反应塔+干法+活性炭喷射+布袋除尘技术组合工艺。

烟气从炉膛出口经过热器、省煤器，然后通过烟气净化系统，再由引风机经烟囱排至大气。

SNCR炉内脱硝工艺，还原剂采用尿素。

1.1 脱酸半干法反应塔余热锅炉排出的烟气首先进入烟气净化系统的脱酸反应塔，以除去大部分烟气中的酸性气体和粉尘。

每条焚烧炉配一套反应塔，本期共两条焚烧线。

1) 脱酸反应塔由旋转喷雾器和塔体组成，Ca(OH)2溶液在反应塔内和烟气接触产生化学反应。

每条生产线1套。

2) 旋转喷雾器旋转喷雾器本身位于吸收塔上方的中央位置。

它的控制装置及其控制，振动探测器、温度保护及油冷却装置均安装在吸收塔的顶部。

半干反应的有效性，是通过以下措施来得到保证的：对消石灰浆/冷却水液体有良好的、均匀的雾化，平均雾化粒度30～50µm；在蜗形入口通道及导流板的作用下，烟气在流经反应塔的过程中，得到了均匀的分配；由于入口末端气旋的高速作用、烟气的逆向运动以及冷却水的喷射，使得烟气和雾液得到高度有效的混合；烟气在反应塔内有充足的停留时间；喷雾器上装有快速联接件。

反应塔平台也装有一套吊装运输装置，可在15-30分钟内完成备用喷雾器的更换。

对喷雾器的维护和清洁工作，可在吸收塔的平台上很容易地进行、无需拆下再搬到维修车间。

3) 在更换喷雾器进行期间，烟气净化系统保持运行，烟道中喷入消石灰干粉，确保喷雾器更换无法喷浆时，保证一定的脱酸效率。

4) 为了提高消石灰浆同烟气接触面积，提高消石灰的利用率，消石灰浆以极细的雾状(30-50μm)喷入烟气中去进行高速旋转喷雾。

同时向烟气喷水，控制烟气的出口温度在合适的范围内。

5) 中和反应的产物和烟气中原有的颗粒绝大部分(95%)随烟气排出，只有极少一部分(5%)沉降到反应塔底部排出。

6) 预先配制好浓度约13%的消石灰浆，和水一起分别输入旋转喷雾器，从喷嘴喷出。

火电厂脱硫工艺流程图火电厂脱硫工艺流程图脱硫是火电厂废气治理的重要环节，其目的是降低废气中二氧化硫（SO2）的排放浓度，以满足环境保护标准。

下面是火电厂脱硫工艺的流程图：1. 烟气净化系统烟气净化系统是脱硫工艺的前置工序，主要用于除去烟气中的粉尘和颗粒物，以提高脱硫效果。

该系统包括除尘器和颗粒物收集设备。

2. 原料储存和输送系统原料储存和输送系统主要用于存储和输送石灰石等脱硫剂。

石灰石经破碎、筛分等工艺处理后，通过输送装置送入脱硫反应器。

3. 脱硫反应器脱硫反应器是脱硫工艺的核心设备，通过喷射剂将脱硫剂喷入烟道烟气中与SO2反应生成石膏（CaSO4·2H2O）。

该反应器内部设置了填料，增大了接触面积，提高了脱硫效率。

4. 石膏处理系统石膏处理系统用于处理脱硫反应器产生的石膏。

首先，将湿式脱硫产生的石膏通过脱水设备去除多余水分，然后进行石膏的干燥和粉碎处理，最后通过输送装置将石膏送往储存设备或外销。

5. 烟气净化系统脱硫后的烟气仍然含有少量的颗粒物和其他有害物质，需要再次经过烟气净化系统进行处理。

该系统包括除尘器、脱酸模块等设备，用于进一步净化烟气，以满足排放标准。

6. 废水处理系统脱硫过程中产生大量废水，需要进行处理以达到排放标准。

废水处理系统包括沉淀池、过滤设备、中和反应器等，通过净化工艺将含有石膏颗粒和金属离子的废水处理成符合排放标准的清水。

以上是火电厂脱硫工艺的主要流程图，通过脱硫工艺可以有效减少火电厂废气中的二氧化硫排放，保护环境，净化大气。

同时，废水处理系统的运行也能确保废水排放符合环保要求。

火电厂脱硫工艺的不断完善和改进将为环境保护事业的发展做出重要贡献。

脱硫工段工艺流程脱硫工段是指对燃煤锅炉烟气中的二氧化硫进行去除的工序。

脱硫工艺流程是锅炉烟气脱硫的关键环节，其稳定性和效率直接影响着环保设施的运行效果。

下面将详细介绍脱硫工段的工艺流程。

1. 烟气净化系统。

烟气净化系统是脱硫工段的起始部分，主要包括除尘器和脱硫吸收塔。

燃煤锅炉烟气中含有大量的灰尘颗粒和烟气中的二氧化硫，首先需要通过除尘器进行粗粒度的颗粒物去除，然后进入脱硫吸收塔进行二氧化硫的去除。

2. 脱硫吸收塔。

脱硫吸收塔是脱硫工艺的核心设备，其主要原理是利用吸收剂与烟气中的二氧化硫进行接触，从而将二氧化硫吸收到吸收剂中。

常用的吸收剂有石灰石浆液和氨水，其中石灰石浆液法是目前应用最为广泛的脱硫方法。

在脱硫吸收塔内，烟气与吸收剂充分接触，二氧化硫被吸收剂吸收，形成硫化钙或硫酸钙等化合物，从而达到脱硫的目的。

3. 脱硫废水处理。

脱硫吸收塔中形成的脱硫废水需要进行处理，以防止对环境造成污染。

脱硫废水处理主要包括沉淀、过滤和中和等工艺，将废水中的固体颗粒和重金属离子去除，使废水达到排放标准。

4. 脱硫产物处理。

脱硫吸收塔中形成的脱硫产物主要是硫酸钙或硫化钙等化合物，需要进行处理和回收利用。

常用的处理方法包括干法脱硫和湿法脱硫，通过干法脱硫可以将脱硫产物转化为石膏，而湿法脱硫则可以将脱硫产物转化为硫酸。

5. 脱硫设备运行监控。

脱硫工段的工艺流程需要进行严格的运行监控，包括吸收塔内的温度、压力、吸收剂浓度等参数的监测，以确保脱硫设备的正常运行。

同时，还需要对脱硫产物、废水等进行定期的化验分析，以确保排放达标。

以上就是脱硫工段的工艺流程，通过上述步骤可以有效地将燃煤锅炉烟气中的二氧化硫去除，达到环保排放标准。

脱硫工艺的稳定运行和高效处理是环保设施运行的关键，也是保障大气环境质量的重要环节。
