10KV变电所中变压器低压侧断路器的选择与整定要点选择与整定低压侧断路器是10KV变电所中变压器低压侧保护系统的重要组成部分，主要用于保护变压器和配电系统免受短路故障的影响。
以下是10KV变电所中变压器低压侧断路器选择与整定的要点。
1.选择断路器额定电流：断路器的额定电流应根据变压器和配电系统的负载情况来确定。
一般情况下，断路器的额定电流应略大于变压器的负载电流，以确保在变压器超负荷运行时能够正常切断短路故障电流。
2.断路器选择断流能力：断路器的断流能力是指其能够正常切断的最大短路电流。
选择断流能力时，应考虑变压器低压侧短路电流以及变压器的额定容量、短路容量等因素，确保断路器能够承受变压器低压侧可能发生的短路故障。
3.断路器整定过电流保护：低压侧断路器通常采用热继电器保护方式来实现过电流保护功能。
整定过电流保护时，应根据变压器的额定电流、变压器低压侧短路容量和配电系统的负载情况，确定过电流保护装置的额定电流和动作时间。
一般情况下，过电流保护装置的额定电流应为变压器的额定电流的1.2～1.5倍。
4.断路器整定短路保护：短路保护是保护变压器低压侧免受短路故障影响的重要功能。
短路保护通常采用瞬时过电流原则进行整定，即根据变压器低压侧短路电流和动作时间特性，确定短路保护装置的整定值。
为了防止误动作，短路保护装置的整定值一般应略大于变压器低压侧正常工作电流。
5.断路器整定过流保护同步性：在配电系统中，当变压器低压侧过电流保护动作时，应能够同步动作其他相关保护装置，以保护系统的连续工作。
因此，在整定过流保护时，应根据配电系统的拓扑结构、过电流保护装置的互锁、同步动作装置等因素，确保过电流保护装置能够准确、快速地响应短路故障。
6.断路器选择断开容量：断开容量是指断路器能够安全、可靠地切断短路电流的能力。
选择断开容量时，应根据变压器低压侧可能发生的短路电流和短路故障持续时间，选择断路器的断开容量，以确保断路器能够安全切断短路电流。

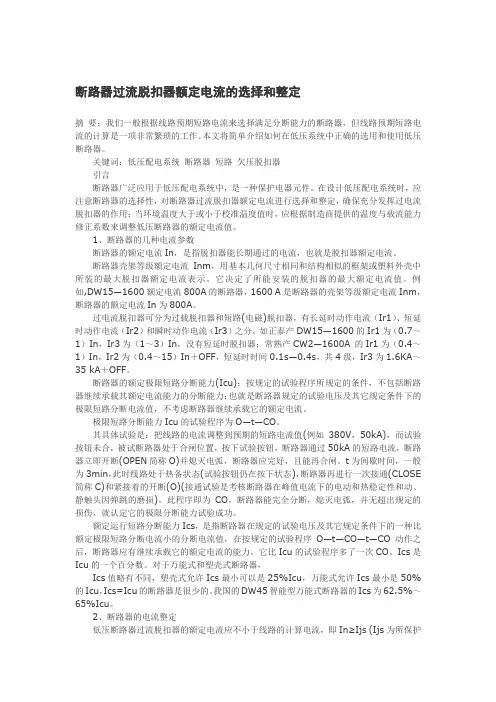

断路器过流脱扣器额定电流的选择和整定摘要：我们一般根据线路预期短路电流来选择满足分断能力的断路器，但线路预期短路电流的计算是一项非常繁琐的工作。
本文将简单介绍如何在低压系统中正确的选用和使用低压断路器。
关键词：低压配电系统断路器短路欠压脱扣器引言断路器广泛应用于低压配电系统中，是一种保护电器元件。
在设计低压配电系统时，应注意断路器的选择性，对断路器过流脱扣器额定电流进行选择和整定，确保充分发挥过电流脱扣器的作用；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。
1、断路器的几种电流参数断路器的额定电流In，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
断路器壳架等级额定电流Inm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
它决定了所能安装的脱扣器的最大额定电流值。
例如,DW15—1600额定电流800A的断路器，1600 A是断路器的壳架等级额定电流Inm，断路器的额定电流In为800A。
过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器，有长延时动作电流（Ir1）、短延时动作电流（Ir2）和瞬时动作电流（Ir3）之分。
如正泰产DW15—1600的Ir1为（0.7～1）In，Ir3为（1～3）In，没有短延时脱扣器；常熟产CW2—1600A 的Ir1为（0.4～1）In，Ir2为（0.4～15）In＋OFF，短延时时间0.1s—0.4s，共4级，Ir3为1.6KA～35 kA＋OFF。
断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值，不考虑断路器继续承载它的额定电流。
极限短路分断能力Icu的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA的短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。
低压断路器的选用和整定原则及方法【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。
【关键词】断路器；选型；整定；方法；原则低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。
随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。
四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。
下面详细阐述本项目低压各级断路器的选用和整定原则及方法。
一、低压各级断路器的选用原则和方法低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。
配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。
电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。
家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。
低压断路器选用的主要原则有：（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。
（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。
（3）断路器应适应所在场所的环境条件。
（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。
在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。
对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。
低压断路器的选型和整定低压断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。
