家装电路施工图解

六种建筑、楼房装修布线接线图更多精彩，尽在全球电气资源官网（）1.建筑装修施工工地用配电线路建筑装修施工工地配电线路如图1(a)所示，施工配电设备根据其用电量及用电设备的实际要求，装在防雨绝缘配电箱内，进而可设总保险、总电源开关、分路空气断路器、闸刀、单相照明闸刀以及三相四线制的临时四眼插座和单相三眼的插座等。

另外在附近为了方便移动电动工具的使用，还可装些防雨的小型配电盘，通过四眼插座和四芯橡皮电线，连接到移动工具的现场，以使操作施工中能及时断电。

小型配电盘一般构造有一四眼插头，通过四芯橡皮电缆线连接到移动工具的施工现场，并进入防雨的木制箱盒里。

在绝缘板上装设有总闸刀开关，闸刀上装设有保险丝。

另外可装分支闸刀以及四眼插座和三眼插座。

四眼插座可供移动振动棒、磨光机等移动电动工具使用，三眼插座可供手电钻、电锤、电刨等单相电动工具使用，见图1(b)。

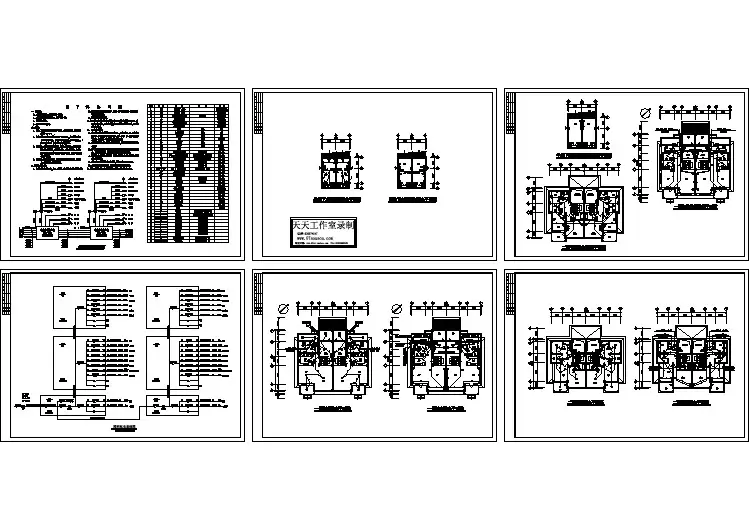

图1 建筑装修施工工地用配电线路图1 建筑装修施工工地用配电线路(续)2.六层楼配电系统分配线路在承接设计、安装住宅楼房的照明工程时，要对每个房间的作用与用途有所了解，根据住户生活、活动的要求来设计照明电气的安装方式、安装位置，确定安装具体要求。

其次还要考虑到住宅所应用的各种电气设备对电源的要求，满足家庭电气化的需求。

同时还要采取安全措施，达到安全供电，使住宅照明供电设施尽可能规范、统一、安全、节约，有条件时应选用节电型电器装置。

建筑楼房电气线路装备的原则是：①选择进户线的截面积大小时应使整个楼房的总用电电流小于该导线的安全电流，并留有适当的裕度。

进户线可采用铜芯橡皮绝缘导线，沿外墙敷设明线。

进户线及干线的穿管管径应按穿线点截面放大一级来选择。

②进户总电流超过30A时，应选用三相五线制进户。

除进户时三相四线制电源进入住宅楼房配电盘外，还要设置零线的重复接地，并单独引入一根接地线，住宅楼房室内的配电箱、导线钢管、插座接地孔应由专门进入的一根接地线来连接，这就是三相五线制供电。

1.在家庭装修中，需要把强电(照明、电器)和弱电(电视、电话、音响、网络等)的电路线路的暗线埋起来。

)，而且电线很重要；二。

电线规格的选择:家庭装修中，按照国家规定，照明、开关、插座要用 2.5平方线，空调用4平方线，热水器用6平方线。

3.目前安装电的方式很多，有的是A元/平方，有的是B元/平方。

方法不同导致人工成本不同。

1.功能途径:主要是不需要分很多组，只要能达到用电的目的就行。

一套三室两厅的房子，分四组线。

2.分组做法:分组就是第一个空间要单独分组，每个空间的空调要单独分组。

一套三室两厅的公寓，需要三组房间，一组客厅，一组餐厅，两组卫生间，一组厨房，三个房间三组空调，一组客厅空调，一共12组电线。

每组需要单独的开气控制。

如果用普通PVC管穿线，就是一元/平方的人工费。

冷弯管穿线的人工费是人民币B/m2，因为每个弯头都需要一个弯管机作为弯头，需要很多时间，所以稍微贵一点。

如果布线分槽弱电，要加3元，也就是C元/平方。

说白了就是多加几个槽。

3.国标的做法就要D元，只开竖槽，根本不开横槽。

四、水电建设的基本原则:水电施工的原理是，走在屋顶上，就不能走在上面。

你应该考虑在墙上走，墙在上面走不动了再考虑地上走。

即使出了问题，维修也方便，损失也不大。

如果都在地面行走，维修工会引导地板被抬起。

地面是混凝土结构，想埋电线必然会伤到混凝土层甚至钢筋。

1.定位:首先根据你用电的情况定位电路。

比如哪里开关，哪里插座，哪里照明之类的电工会根据你的要求来定位。

2.开槽:定位完成后，电工会根据定位和线路走向，开布线槽。

布线槽很有讲究，要横平竖直。

但按照标准做法，不允许开水平槽，因为会影响墙体的承载力。

3.布线:一般采用埋管方式布线。

线管有两种:冷弯管和PVC管。

冷弯管可以弯曲而不断裂，是布线的最佳选择，因为它的转角是弯曲的，不用开墙就可以随时更换电线。

4.弯管:冷弯管应使用弯管工具，弧度应为线管直径的10倍，以便穿线或脱螺纹顺利。

最详细家装电路施工图解，学完这篇自己都可以装电路！！！目录一、家装电路施工图解以及厨房下水管如何安装21、电线接法22、线材选择73、水电施工的基本原则84、布线要遵循的原则10二、家装电路（强电）布线要点151、一般规定162、主要材料质量要求163、施工要点17三、电工国标规定181、一般规定182、主要材料质量要求193、施工要点19四、关于插座安装高度201、关于壁挂电视插座安装高度202、关于开关位置安装高度203、关于壁挂空调插座安装高度204、关于柜式空调插座及普通插座205、关于台面上的插座206、茶几、大班桌盘插座207、关于地插20五、家装电路（弱电）设计201、客厅的电路设计212、卧室的电路设计223、走廊、门厅的电路设计234、厨房的电路设计235、餐厅的电路设计246、卫生间的电路设计247、书房的电路设计258、阳台的电路设计25六、开关插座接线251、一开三孔带开关插座接线262、双控灯接线图263、双开关五孔274、双5孔开关接线285、一开五孔286、双联开关接法297、火/零/地线在空气开关31七、关于施工的问题411、施工问题412、弱电线布线42八、电工系列常见的问题421、电工系列常见的问题42九、水电怎样验收431、电气标准432、管线的安装43一、家装电路施工图解以及厨房下水管如何安装1、电线接法电线应该大家都接过，但接得规不规范，牢不牢固，就看各人手段了。

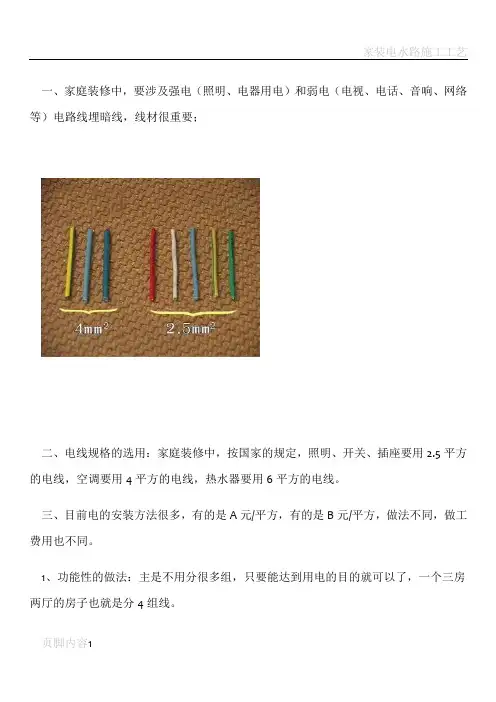

2、线材选择家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要。

电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

目前电的安装方法很多，有是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

①功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

一.家庭装修中,要涉及强电（照明.电器用电）和弱电（电视.电话.音响.网络等）电路线埋暗线,线材很重要；二.电线规格地选用：家庭装修中,按国家地规定,照明.开关.插座要用2.5平方地电线,空调要用4平方地电线,热水器要用6平方地电线.三.目前电地安装方法很多,有地是A元/平方,有地是B元/平方,做法不同,做工费用也不同.1.功能性地做法：主是不用分很多组,只要能达到用电地目地就可以了,一个三房两厅地房子也就是分4组线.2.分组做法：分组就是第个空间地都要单独分组,每个空间地空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独地空开控制.如果用普通地PVC管穿线,就是A元/平方地人工费.用冷弯管穿线地人工费就是B元/平方,因为每个弯管都需要用弯管器作弯头,很费工时地,所以贵一点.强弱电分槽布线地,要加3元,就是C元/平方,说白了就是加多开槽地钱.3.国标地做法就要D元了,完全不开横槽,只开竖槽.四.水电施工地基本原则：水电地施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶地线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋.1.定位：首先要根据你对电地用途进行电路定位,比如,哪里要开关.哪里要插座.哪里要灯等电工会根据你地要求进行定位.2.开槽：定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范地做法,不允许开横槽,因为会影响墙地承受力.3.布线：布线一般采用线管暗埋地方式.线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线地最好选择,因为它地转角是有弧度地,线可以随时更换,而不用开墙.4.弯管：冷弯管要用弯管工具,弧度应该是线管直径地10倍,这样穿线或拆线,才能顺利.5.布线要遵循地原则布线原则（1）如下图：强弱电地间距要在30-50公分,因为强电会干扰你地电视和电话；布线原则（2）如下图：强弱电更不能同穿一根管内；布线原则（3）如下图：管内导线总截面面积要小于保护管截面面积地40%,比如20管内最多穿4根2.5平方地线布线原则（4）如下图：长距离地线管尽量用整管；布线原则（5）如下图：线管如果需要连接,要用接头,接头和管要用胶粘好；布线原则（6）如下图：如果有线管在地面上,应立即保护起来,防止踩裂,影响以后地检修,办公室地装修一般都用镀锌管,这也是国标；布线原则（7）如下图：当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去；布线原则（8）如下图：一般情况下,电线线路要和暖气.煤气管道相距40公分以上；布线原则（9）如下图：一般情况下,空调插座安装离熟地2米以上；布线原则（10）如下图：没有特别要求地前提下,插座安装应该离地30公分高度；布线原则（11）如下图：开关.插座面对面板,应该左侧零线,右侧火线；布线原则（12）如下图：家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压,必须要结实牢固；布线原则（14）如下图：接好地线,要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中,如果确定了火线.零线.地线地颜色,任何时候,颜色都不能用混了；布线原则（16）如下图：家里不同区域地照明.插座.空调.热水器等电路都要分开分组布线；一旦哪部队需要断电检修时,不影响其他电器地正常使用；布线原则（17）：很关键地在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏.总结下施工要点1.应根据用电设备位置,确定管线走向.标高及开关.插座地位置.图一.一般规①电源插座间距不大于3m,距门道不超过1.5m,距地面30cm以上.②所有插座距地高度30cm以上.③开关安装距地1.2~1.4m,距门框0.15~0.2m. 居室书房,厨房,餐厅改造后地格局立体截2.电源线配线时,所用导线截面积应满足用电设备地最大输出功率.3.浴室.厨房地灯具选用防水灯具；4.穿线管在暗盒中保留5毫米箱户表后地室内强弱电电路布线及电器.灯具5.应有接地线6.暗线敷设必须配管.7.同一回路电线应穿入同一根管内. 居室书房,厨房,餐厅改造后地格局立体截8.电源线与通讯线不得穿入同一根管内.9.电源线及插座与电视线.网络线.音视频线及插座地水平间距不应小于500mm.10.电线与暖气.热水.煤气管之间地平行距离不应小于300mm,交叉距离不应小于100mm.箱户表后地室内强弱电电路布线及电器.灯具11.穿入配管导线地接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密.12.安装电源插座时,面向插座地左侧应接零线（N）,右侧应接相线（L）,中间上方应接保护地线（PE）.13.当吊灯自重在3kg及以上时,应先在顶板上安装后置埋件,然后将灯具固定在后置埋件上.严禁安装在木楔.木砖上.定 1.本章适用于住宅单相人户配电14.连接开关.螺口灯具导线时,相线应先接开关,开关引出地相线应接在灯中心地端子上,零线应接在螺纹地端子上.15.导线间和导线对地间电阻必须大于0.5MΩ.16.同一室内地电源.电话.电视.网络.音视频等插座面板应在同一水平标高上（除用户特殊要求外）,高差应小于5mm.图一.一般规17.厨房.卫生间应安装防溅插座,开关宜安装在门外开启侧地墙体上。

最详细家装电路施工图解，学完这篇自己都可以装电路！！！目录一、家装电路施工图解以与厨房下水管如何安装 (2)1、电线接法 (2)2、线材选择 (8)3、水电施工的基本原则 (10)4、布线要遵循的原则 (11)二、家装：强电布线要点 (20)1、一般规定 (20)2、主要材料质量要求 (21)3、施工要点 (22)三、家装电路（弱电）设计 (24)1、客厅的电路设计： (24)2、卧室的电路设计： (25)3、走廊、门厅的电路设计： (26)4、厨房的电路设计： (27)5、餐厅的电路设计： (28)6、卫生间的电路设计： (29)7、书房的电路设计： (29)8、阳台的电路设计： (30)四、电工国标规定 (31)1、一般规定 (31)2、主要材料质量要求 (32)3、施工要点： (33)五、关于插座安装高度 (35)1、关于壁挂电视插座安装高度： (35)2、关于开关位置安装高度： (35)3、关于壁挂空调插座安装高度： (35)4、关于柜式空调插座与普通插座： (35)5、关于台面上的插座： (35)6、茶几、大班桌盘插座： (35)7、关于地插： (36)六、水电怎样验收: (37)七、关于施工的问题: (39)八、电话线、网络线、有线电视线如何布线？ (41)九、电工系列常见的问题主要有： (42)一、家装电路施工图解以与厨房下水管如何安装1、电线接法电线应该大家都接过，但接得规不规范，牢不牢固，就看各人手段了。

2、线材选择家庭装修中，要涉与强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；➢电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

➢目前电的安装方法很多，有是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

三、目前电的安装方法很多，有的是A元/平方，有的是B元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。

如果用普通的PVC管穿线，就是A元/平方的人工费。

用冷弯管穿线的人工费就是B元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。

强弱电分槽布线的，要加3元，就是C元/平方，说白了就是加多开槽的钱。

3、国标的做法就要D元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

最详细家装电路施工图解，学完这篇自己都可以装电路！！！目录一、家装电路施工图解以及厨房下水管如何安装 (3)1、电线接法 (3)2、线材选择 (8)3、水电施工的基本原则 (9)4、布线要遵循的原则 (10)二、家装电路（强电）布线要点 (17)1、一般规定 (17)2、主要材料质量要求 (17)3、施工要点 (18)三、电工国标规定 (20)1、一般规定 (20)2、主要材料质量要求 (20)3、施工要点 (21)四、关于插座安装高度 (22)1、关于壁挂电视插座安装高度 (22)2、关于开关位置安装高度 (22)3、关于壁挂空调插座安装高度 (22)4、关于柜式空调插座及普通插座 (22)5、关于台面上的插座 (22)6、茶几、大班桌盘插座 (22)7、关于地插 (22)五、家装电路（弱电）设计 (23)1、客厅的电路设计 (23)2、卧室的电路设计 (24)3、走廊、门厅的电路设计 (25)4、厨房的电路设计 (25)5、餐厅的电路设计 (26)6、卫生间的电路设计 (26)7、书房的电路设计 (27)8、阳台的电路设计 (27)六、开关插座接线 (29)1、一开三孔带开关插座接线 (29)2、双控灯接线图 (29)3、双开关五孔 (30)4、双5孔开关接线 (31)5、一开五孔 (32)6、双联开关接法 (32)7、火/零/地线在空气开关 (36)七、关于施工的问题 (46)1、施工问题 (46)2、弱电线布线 (47)八、电工系列常见的问题 (48)1、电工系列常见的问题 (48)九、水电怎样验收 (49)1、电气标准 (49)2、管线的安装 (49)一、家装电路施工图解以及厨房下水管如何安装1、电线接法电线应该大家都接过，但接得规不规范，牢不牢固，就看各人手段了。

2、线材选择家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要。

电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

家装电路施工图解家装电路（弱电）设计装修的第一道工序就是”布线”。

在我们装修居室的过程中，常常会忽略对电源布线的全面考虑，因而造成布线不合理或漏布现象；而且随着经济的高速发展，原有建设施工中的电源布线也远远不适应人们的需求。

我在这里对家装中的电路布线提出了一些建议，供大家在装修时参考。

首先提醒大家的是，根据用电负荷的实际情况和可能添置的设备负荷，选择电源线时，一定要选择国标线，以免造成超负荷而引起的联线、短路或毁坏设备，在选择电气元件时，千万不能以次充好，以免造成事故。

电路改造涉及到空间的定位，还要开槽，所以要提前进行。

严禁将导线直接埋入抹灰层，导线在线管中严禁有接头，同时对使用的线管（PVC阻燃管或铁管）进行严格检查，要符合国家标准，对管路铺设遵循“安全、方便、经济、客观”的原则。

与此同时，对特殊用电回路，例如：空调、整体浴室、速热式电热水器等，建议用户在购买时，先自检是否有保护装置，然后再配置相应的漏电保护开关，以确保用户的人身及财产安全。

工程完工后，要进行漏电开关检测，给出完整的电路图，以便日后维修。

1、客厅的电路设计：客厅布线一般应为10支路线：包括电源线、照明线、空调线、电视线、电话线、电脑线、对讲器或门铃线、报警线、家庭影院、背景音乐。

客厅各线终端欲留分布：在电视柜上方欲留电源（5孔面板）、电视、电脑线终端。

空调线终端欲留孔应按照空调专业安装人员测定的部位欲留空调线（16A面板）、照明线开关。

单头或吸顶灯，可采用单联开关；多头吊灯，可在吊灯上安装灯光分控器，根据需要调节亮度。

在沙发的边沿处欲留电话线口。

在户门内侧欲留对讲器或门铃线口。

在顶部欲留报警线口。

客厅如果需要摆放冰箱、饮水机、加湿器等设备，根据摆放位置欲留电源口，一般情况客厅至少应留5个电源线口。

另外，在客厅布上家庭影院线，可以在家坐想电影院的震撼效果。

如今，背景音乐已进入家庭，成为现在装修的新时尚，不同年龄都可以享用，而且互不干扰，比如，年轻人可以用它听摇滚、儿童可以用它听英语、老年人可以用它听广播2、卧室的电路设计：卧室布线一般为应8支线路；包括电源线、照明线、空调线、电视线、电话线、、报警线、背景音乐线、视频共享。

家庭强弱电连接示意图弱电布线施工规范与工艺（适用于强电与弱电改造)一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3 、配线时,相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一,零线（ N )宜用蓝色，保护线（ PE )必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于0.5M Ω 。

5 、各弱电子系统均用星型结构。

6 、进线穿线管 2～3 根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管(硬质 PVC 管）。

7 、直线管的管径利用率应为 50％～60% ，弯管的管径利用率应为40%~50%8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管.9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒.10 、暗管必须弯曲敷设时,其路由长度应≤ 15 米 ,且该段内不得有 S 弯。

连续弯曲超过 2 次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径.不得采用国家明令禁止的三通四通等.11 、暗管弯曲半径不得小于该管外径的 6～10 倍.12 、在暗管孔内不得有各种线缆接头。

13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交 * 距离不应小于 100mm .15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

16 、暗盒均应该加装螺接以保护线路。

家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

① 电源线：根据国家标准,单个电器支线、开关线用标准 1。

5 平方毫米线，主线用标准 2。
