Arduino教程(提高篇)——舵机的驱动

arduino舵机控制第一章：引言引言部分将介绍Arduino（亦称为Genuino）舵机控制的背景和意义，舵机的概述，以及本论文的研究目的和框架。

第二章：舵机控制原理及方法本章将介绍舵机的工作原理和控制方法。

首先，对舵机的构成和工作原理进行简要介绍，包括电机、位置反馈和驱动电路等方面。

然后，介绍传统的舵机控制方法，如PWM控制和位置控制，以及最近的一些控制方法，如PID控制和闭环控制。

最后，讨论Arduino对舵机控制的适用性和优势。

第三章：Arduino舵机控制系统设计在本章中，将详细介绍基于Arduino的舵机控制系统的设计。

首先，介绍Arduino的硬件和软件环境，包括Arduino开发板、Arduino IDE编程环境和各种相关的库函数。

然后，介绍舵机的连接方式，包括电源和信号线的连接。

接着，介绍舵机控制系统的软件设计，包括初始化舵机、设定目标位置和控制舵机运动的实现方法。

最后，进行系统功能测试和性能评估。

第四章：实验结果与讨论在这一章中，将介绍本研究设计的Arduino舵机控制系统的实验结果和讨论。

首先，介绍实验的设置和操作步骤。

然后，展示实验结果，包括舵机运动的准确性和控制精度等方面。

最后，对实验结果进行讨论，包括系统性能的评估和改进的建议。

结论本论文研究了Arduino舵机控制的原理、方法和实现，设计了基于Arduino的舵机控制系统，并通过实验验证了系统的可行性和性能。

结果表明，Arduino在舵机控制领域具有优势和应用潜力。

未来的工作可以进一步改进系统性能，并扩展到更广泛的舵机应用领域中。

继续写相关内容:第二章：舵机控制原理及方法2.1 舵机的工作原理舵机是一种能够精确控制角度位置的电机。

它由电机和位置反馈系统组成。

电机通过输出转矩来驱动舵盘转动，而位置反馈系统可以测量舵盘的实际位置，并将实际位置与目标位置进行比较，从而进行相应的修正。

2.2 传统的舵机控制方法传统的舵机控制方法主要包括PWM(Pulse Width Modulation)控制和位置控制。

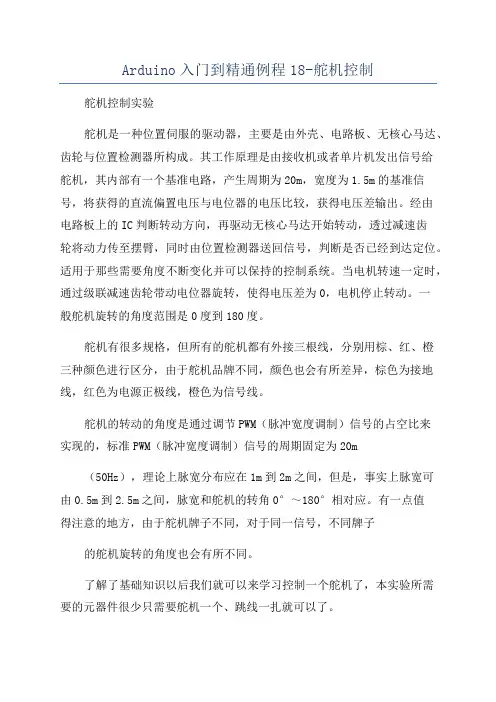

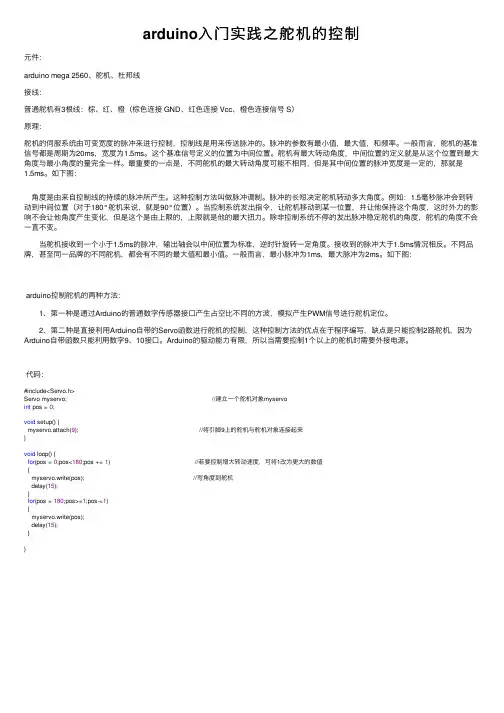

Arduino入门到精通例程18-舵机控制舵机控制实验舵机是一种位置伺服的驱动器，主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。

其工作原理是由接收机或者单片机发出信号给舵机，其内部有一个基准电路，产生周期为20m，宽度为1.5m的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。

经由电路板上的IC判断转动方向，再驱动无核心马达开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回信号，判断是否已经到达定位。

适用于那些需要角度不断变化并可以保持的控制系统。

当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。

一般舵机旋转的角度范围是0度到180度。

舵机有很多规格，但所有的舵机都有外接三根线，分别用棕、红、橙三种颜色进行区分，由于舵机品牌不同，颜色也会有所差异，棕色为接地线，红色为电源正极线，橙色为信号线。

舵机的转动的角度是通过调节PWM（脉冲宽度调制）信号的占空比来实现的，标准PWM（脉冲宽度调制）信号的周期固定为20m（50Hz），理论上脉宽分布应在1m到2m之间，但是，事实上脉宽可由0.5m到2.5m之间，脉宽和舵机的转角0°～180°相对应。

有一点值得注意的地方，由于舵机牌子不同，对于同一信号，不同牌子的舵机旋转的角度也会有所不同。

了解了基础知识以后我们就可以来学习控制一个舵机了，本实验所需要的元器件很少只需要舵机一个、跳线一扎就可以了。

RB—412舵机某1面包板跳线某1扎用Arduino控制舵机的方法有两种，一种是通过Arduino的普通数字传感器接口产生占空比不同的方波，模拟产生PWM信号进行舵机定位，第二种是直接利用Arduino自带的Servo函数进行舵机的控制，这种控制方法的优点在于程序编写，缺点是只能控制2路舵机，因为Arduino自带函数只能利用数字9、10接口。

Arduino的驱动能力有限，所以当需要控制1个以上的舵机时需要外接电源。

arduino 舵机控制章节一：引言（约200字）舵机是一种常用的电动装置，广泛应用于机器人、智能家居以及航模等领域，能够实现精确的位置控制。

随着互联网的快速发展，舵机的应用越来越受到重视。

本论文将讨论如何使用Arduino控制舵机，并介绍舵机的工作原理及其在实际应用中的作用。

章节二：舵机的工作原理与控制方式（约300字）舵机由电机、减速器和位置反馈器组成。

当输入电压变化时，电机内部的驱动电路会根据控制信号的占空比来控制电机转动的角度，从而实现位置控制。

舵机的控制方式有PWM控制、串口控制和无线控制等。

其中，PWM控制是最常用和最简单的方式，Arduino可以通过输出PWM信号来控制舵机的角度。

章节三：Arduino舵机控制实现（约300字）为了实现舵机的控制，首先需要连接舵机和Arduino。

舵机通常有三根线，其中一根连接到GND，另外两根分别连接到Arduino的数字输出引脚和5V引脚。

然后，通过Arduino的编程软件，使用analogWrite函数来输出PWM信号，其中的参数可以控制舵机转动的角度。

通过调整参数，可以控制舵机的转动幅度和速度。

章节四：应用案例与展望（约200字）舵机的应用非常广泛，可以用于机器人的运动控制、摄像头的云台控制以及自动化设备的位置调整等。

未来，随着物联网和人工智能的发展，舵机的应用将会越来越多样化和智能化。

例如，可以将舵机与传感器相结合，实现智能家居的远程控制和快速反馈。

此外，舵机的节能性和精确性还有待进一步研究和改进，以满足不同场景和需求的要求。

总结：本论文介绍了Arduino舵机控制的原理和方法，以及其在实际应用中的潜在价值。

通过Arduino的编程软件和适当的连接，我们可以轻松地控制舵机的角度和转动速度。

未来，舵机有望在智能化领域发挥更广泛的作用，为人们带来更多便利和创新。

章节一：引言（约200字）舵机是一种常用的电动装置，广泛应用于机器人、智能家居以及航模等领域，能够实现精确的位置控制。

舵机驱动原理一、舵机概述舵机是一种常见的电动执行器，常用于控制机械运动或位置定位。

它通过接收控制信号，并根据信号的指令来调整输出轴的角度，从而控制连接在输出轴上的物体的运动。

舵机一般由电机、减速装置、控制电路和输出轴组成。

电机负责提供驱动力，减速装置用于降低输出轴的速度，控制电路接收控制信号并控制电机的运行，输出轴则通过转动来影响物体的运动。

二、舵机驱动方式舵机可以通过不同的驱动方式来控制，常见的驱动方式有PWM驱动和模拟驱动。

1. PWM驱动PWM驱动是通过改变控制信号的脉宽来控制舵机的角度。

通常，控制信号的脉宽范围为0.5ms到2.5ms，其中0.5ms对应一个极限角度，2.5ms对应另一个极限角度，1.5ms对应中间位置。

舵机接收到信号后，会根据脉宽的不同来确定要转动到的角度，具体转动的角度与脉宽之间存在一定的线性关系。

2. 模拟驱动模拟驱动是通过将控制信号作为模拟电压来驱动舵机。

通常，控制信号的电压范围为0V到5V，其中0V对应一个极限角度，5V对应另一个极限角度，2.5V对应中间位置。

舵机接收到信号后，会根据电压的不同来确定要转动到的角度，具体转动的角度与电压之间存在一定的线性关系。

三、舵机驱动原理舵机的驱动原理是基于控制信号的输入和输出轴的运动之间的关系来实现的。

1. PWM驱动原理PWM驱动的原理是通过改变控制信号的脉宽来改变输出轴的角度。

当控制信号的脉宽为0.5ms时，舵机会转动到一个极限角度；当控制信号的脉宽为2.5ms时，舵机会转动到另一个极限角度；当控制信号的脉宽为1.5ms时，舵机会转动到中间位置。

舵机内部的控制电路会解析控制信号，并根据脉宽的不同来控制电机的转动，从而实现角度的调整。

2. 模拟驱动原理模拟驱动的原理是通过将控制信号作为模拟电压来改变输出轴的角度。

当控制信号的电压为0V时，舵机会转动到一个极限角度；当控制信号的电压为5V时，舵机会转动到另一个极限角度；当控制信号的电压为2.5V时，舵机会转动到中间位置。

arduino控制舵机章节一：引言（250字左右）在现代科技的快速发展下，许多机械设备需要精确而准确的运动控制。

舵机作为一种常见的位置控制装置，具有体积小、结构简单、响应速度快及可靠性高等优点，广泛应用于无人飞行器、机器人、自动门等领域。

然而，如何实现对舵机的精确控制一直是一个研究的热点。

本论文旨在探讨使用Arduino控制舵机的方法，并分析其在实际应用中的效果和限制。

章节二：Arduino控制舵机的方法（300字左右）Arduino是一种开源的单片机平台，具有强大的扩展性和易于使用的特点。

在控制舵机方面，我们可以通过连接Arduino与舵机驱动模块，利用PWM（脉宽调制）信号来控制舵机的角度。

Arduino的PWM输出引脚可以发出高频脉冲信号，通过调整脉冲的宽度，可以精确控制舵机的位置。

具体的步骤是：首先，将舵机连接到Arduino的PWM输出引脚上；然后，通过编程设置PWM引脚的信号占空比，从而控制舵机的角度。

章节三：Arduino控制舵机的实际应用（300字左右）将Arduino与舵机相结合，可以实现许多有趣的应用。

在无人飞行器中，舵机可以用来控制飞行器的方向和高度，从而实现稳定飞行；在机器人中，舵机可以用来控制机器人的手臂和腿部，实现精确的动作；在自动门中，舵机可以用来控制门的开关，实现自动开关。

通过合理的编程和硬件连接，Arduino可以实现对舵机的精确控制，使得这些设备更加智能和灵活。

章节四：Arduino控制舵机的局限性与展望（150字左右）虽然Arduino在控制舵机方面具有许多优势，但也存在一些局限性。

首先，Arduino的驱动能力有限，不能同时控制大量的舵机。

其次，控制精度受到Arduino的位数和频率的限制。

此外，对于较精确的控制需求，可能需要使用更复杂的控制算法和更强大的硬件。

展望未来，可以结合其他控制器和传感器，进一步提高舵机控制的精确性和灵活性，实现更多高级功能的开发。

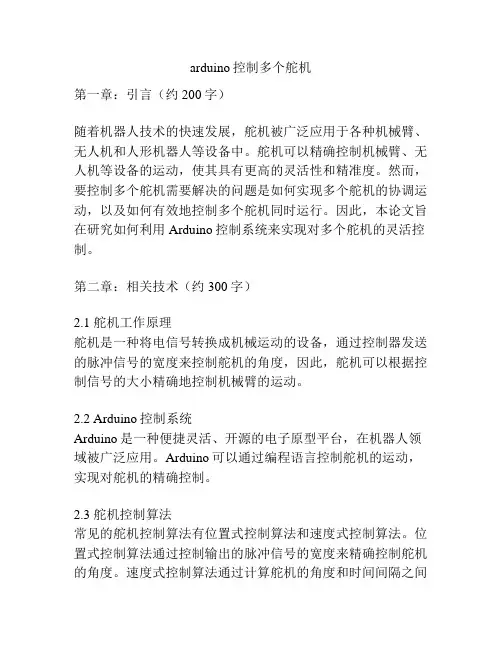

arduino控制多个舵机第一章：引言（约200字）随着机器人技术的快速发展，舵机被广泛应用于各种机械臂、无人机和人形机器人等设备中。

舵机可以精确控制机械臂、无人机等设备的运动，使其具有更高的灵活性和精准度。

然而，要控制多个舵机需要解决的问题是如何实现多个舵机的协调运动，以及如何有效地控制多个舵机同时运行。

因此，本论文旨在研究如何利用Arduino控制系统来实现对多个舵机的灵活控制。

第二章：相关技术（约300字）2.1 舵机工作原理舵机是一种将电信号转换成机械运动的设备，通过控制器发送的脉冲信号的宽度来控制舵机的角度，因此，舵机可以根据控制信号的大小精确地控制机械臂的运动。

2.2 Arduino控制系统Arduino是一种便捷灵活、开源的电子原型平台，在机器人领域被广泛应用。

Arduino可以通过编程语言控制舵机的运动，实现对舵机的精确控制。

2.3 舵机控制算法常见的舵机控制算法有位置式控制算法和速度式控制算法。

位置式控制算法通过控制输出的脉冲信号的宽度来精确控制舵机的角度。

速度式控制算法通过计算舵机的角度和时间间隔之间的差值来控制舵机的速度。

第三章：多舵机控制系统设计（约300字）3.1 硬件设计本系统采用Arduino UNO作为控制器，通过串口与计算机进行通信。

同时，根据需要控制的舵机数量选择合适的舵机拓展板，连接多个舵机。

3.2 软件设计通过编程实现Arduino控制系统的功能，首先需要配置串口通信，然后根据需要控制的舵机数量，设置对应的舵机引脚，并编写相应的控制算法来实现对多个舵机的控制。

第四章：实验结果与分析（约200字）4.1 实验设置为了验证本设计的课题的可行性，我们制作了一个机械臂模型，模型上装有多个舵机，利用设计的Arduino控制系统对其进行控制。

4.2 实验结果实验结果表明，通过设计的Arduino控制系统可以实现对多个舵机的精确控制。

舵机的角度能够达到预期的期望值，并且不同舵机之间的协调运动也能够实现。

舵机驱动原理
舵机驱动原理是指通过控制信号来改变舵机的角度和位置。

舵机是一种特殊的电机，它具有精确控制角度的能力，常用于模型控制、机器人、自动控制等领域。

舵机驱动原理基于PWM（脉冲宽度调制）信号的控制方式。

PWM信号是一种周期信号，具有不同的高电平时间和周期。

舵机的驱动引脚通常接收PWM信号，其中高电平时间决定了
舵机的角度位置。

具体来说，舵机驱动原理可分为以下几个步骤：
1. 生成PWM信号：控制舵机的主控设备（例如单片机）通过
定时器或其他方式生成PWM信号。

PWM信号的周期通常为
20毫秒，频率为50赫兹。

2. 设定高电平时间：根据需要控制舵机的角度位置，将主控设备中的定时器配置为合适的高电平时间。

一般来说，舵机的位置范围为0至180度，对应的高电平时间为1至2毫秒。

3. 发送PWM信号：主控设备通过GPIO口将生成的PWM信
号发送至舵机的驱动引脚。

舵机的驱动引脚接收PWM信号后，根据高电平时间来判断应该转动到哪个角度位置。

4. 舵机位置控制：舵机驱动引脚解析接收到的PWM信号，根
据高电平时间的不同调整舵机的位置。

较短的高电平时间将使舵机转向较小的角度，较长的高电平时间则使舵机转向较大的
角度。

通过不断改变发送PWM信号的高电平时间，可以实现对舵机角度位置的精确控制。

舵机驱动原理就是基于这种方式，通过控制电脉冲的宽度来实现舵机的转动。

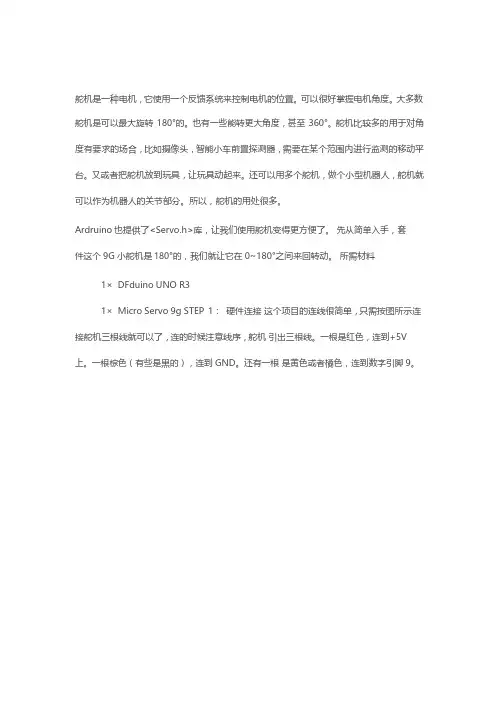

舵机是一种电机，它使用一个反馈系统来控制电机的位置。

可以很好掌握电机角度。

大多数舵机是可以最大旋转 180°的。

也有一些能转更大角度，甚至360°。

舵机比较多的用于对角度有要求的场合，比如摄像头，智能小车前置探测器，需要在某个范围内进行监测的移动平台。

又或者把舵机放到玩具，让玩具动起来。

还可以用多个舵机，做个小型机器人，舵机就可以作为机器人的关节部分。

所以，舵机的用处很多。

Ardruino 也提供了<Servo.h>库，让我们使用舵机变得更方便了。

先从简单入手，套件这个9G 小舵机是180°的，我们就让它在0~180°之间来回转动。

所需材料1×DFduino UNO R31×Micro Servo 9g STEP 1：硬件连接这个项目的连线很简单，只需按图所示连接舵机三根线就可以了，连的时候注意线序，舵机引出三根线。

一根是红色，连到+5V 上。

一根棕色（有些是黑的），连到GND。

还有一根是黄色或者橘色，连到数字引脚9。

STEP 2：输入代码1. #include <Servo.h> // 声明调用Servo.h库2. Servo myservo; // 创建一个舵机对象3. int pos = 0; // 变量pos用来存储舵机位置4. void setup() {5. myservo.attach(9); // 将引脚9上的舵机与声明的舵机对象连接起来6. }7.8. void loop() {9. for(pos = 0; pos < 180; pos += 1){ // 舵机从0°转到180°，每次增加1°10. myservo.write(pos);// 给舵机写入角度11. delay(15);// 延时15ms让舵机转到指定位置12.}13. for(pos = 180; pos>=1;pos-=1) {// 舵机从180°转回到0°，每次减小1°14. myservo.write(pos); // 写角度到舵机15.delay(15); // 延时15ms让舵机转到指定位置16.}17. }下载代码，下载成功后我们可以看到舵机0~180°来回转动。

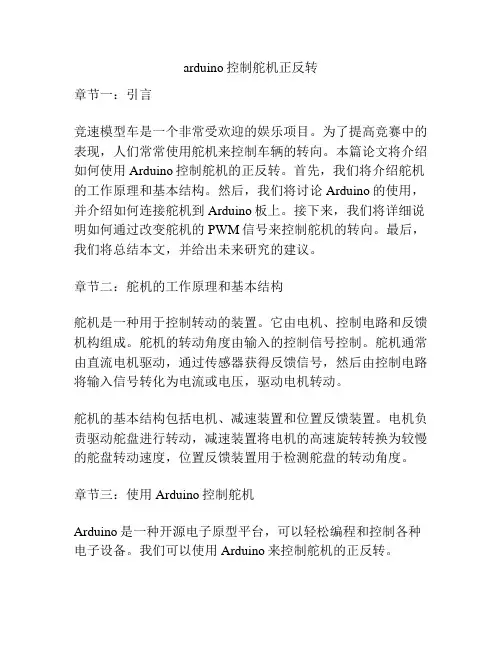

arduino控制舵机正反转章节一：引言竞速模型车是一个非常受欢迎的娱乐项目。

为了提高竞赛中的表现，人们常常使用舵机来控制车辆的转向。

本篇论文将介绍如何使用Arduino控制舵机的正反转。

首先，我们将介绍舵机的工作原理和基本结构。

然后，我们将讨论Arduino的使用，并介绍如何连接舵机到Arduino板上。

接下来，我们将详细说明如何通过改变舵机的PWM信号来控制舵机的转向。

最后，我们将总结本文，并给出未来研究的建议。

章节二：舵机的工作原理和基本结构舵机是一种用于控制转动的装置。

它由电机、控制电路和反馈机构组成。

舵机的转动角度由输入的控制信号控制。

舵机通常由直流电机驱动，通过传感器获得反馈信号，然后由控制电路将输入信号转化为电流或电压，驱动电机转动。

舵机的基本结构包括电机、减速装置和位置反馈装置。

电机负责驱动舵盘进行转动，减速装置将电机的高速旋转转换为较慢的舵盘转动速度，位置反馈装置用于检测舵盘的转动角度。

章节三：使用Arduino控制舵机Arduino是一种开源电子原型平台，可以轻松编程和控制各种电子设备。

我们可以使用Arduino来控制舵机的正反转。

首先，我们需要将舵机连接到Arduino板上。

舵机通常有三个线，分别是电源线、地线和控制线。

电源线用于提供电源，地线用于接地，控制线用于接收控制信号。

我们需要将舵机的电源线连接到Arduino板上的5V引脚，地线连接到GND引脚，控制线连接到数字引脚。

然后，我们需要编写Arduino代码来控制舵机的正反转。

我们可以使用Arduino的PWM功能来生成控制信号。

PWM信号是一种周期性的脉冲信号，通过改变脉冲的宽度来改变信号的占空比，即改变控制信号的幅度。

通过改变占空比，可以控制舵机的转动角度。

章节四：总结与展望本文介绍了如何使用Arduino控制舵机的正反转。

首先，我们介绍了舵机的工作原理和基本结构。

然后，我们详细说明了如何将舵机连接到Arduino板上，并使用Arduino的PWM功能来生成控制信号。

arduino 超声波控制舵机连接方法在连接Arduino超声波模块和舵机时，可以参考以下步骤：1. 准备材料：Arduino板、HC-SR04超声波模块、舵机。

2. 连接超声波模块：将超声波模块的“VCC”连接到Arduino板的5V，“GND”连接到Arduino板的GND，“trigPin”连接到Arduino板的D11，“echoPin”连接到Arduino板的D12。

3. 连接舵机：使用舵机的三根线连接到Arduino板，通常分别为“+5V”（连接到Arduino的5V），“GND”（连接到Arduino的GND），以及信号线（接到Arduino的任意一个数字引脚，例如D2）。

4. 编写代码：在Arduino IDE中编写代码，以控制舵机的旋转角度。

以下是一个简单的示例代码，用于控制舵机旋转90度：```c++include <>Servo myservo; // 创建一个舵机对象void setup() {(2); // 将舵机信号线连接到数字引脚2}void loop() {(90); // 控制舵机旋转90度delay(1000); // 等待1秒钟}```5. 上传代码：将代码上传到Arduino板，然后观察舵机的旋转情况。

如果需要调整舵机的旋转角度，可以修改代码中的角度值。

6. 调试：如果舵机无法正常工作，可以检查连接线是否牢固，以及代码是否有误。

如果问题仍然存在，可以查阅相关资料或寻求专业人士的帮助。

请注意，以上步骤仅是参考，具体的连接方法可能会因项目需求、电路设计、设备型号等因素而有所不同。

在连接过程中，请务必遵循安全规范，避免短路、过载等危险情况。
