最新第十五章 探究电路--单元集体备课

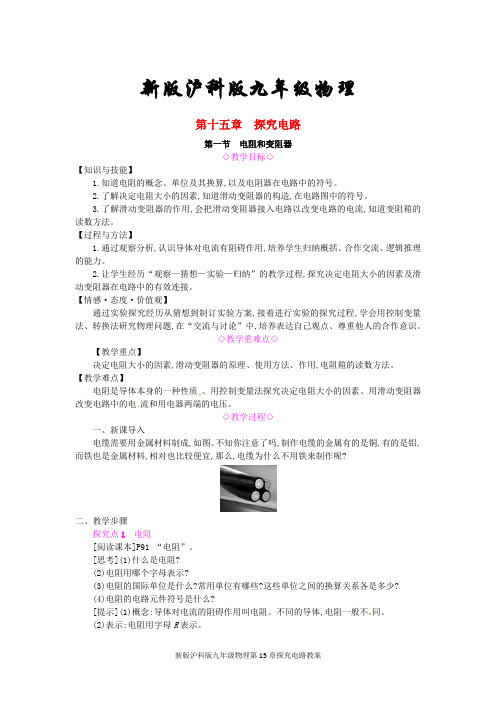

新版沪科版九年级物理第十五章探究电路第一节电阻和变阻器◇教学目标◇【知识与技能】1.知道电阻的概念、单位及其换算,以及电阻器在电路中的符号。

2.了解决定电阻大小的因素,知道滑动变阻器的构造,在电路图中的符号。

3.了解滑动变阻器的作用,会把滑动变阻器接入电路以改变电路的电流,知道变阻箱的读数方法。

【过程与方法】1.通过观察分析,认识导体对电流有阻碍作用,培养学生归纳概括、合作交流、逻辑推理的能力。

2.让学生经历“观察—猜想—实验—归纳”的教学过程,探究决定电阻大小的因素及滑动变阻器在电路中的有效连接。

【情感·态度·价值观】通过实验探究经历从猜想到制订实验方案,接着进行实验的探究过程,学会用控制变量法、转换法研究物理问题,在“交流与讨论”中,培养表达自己观点、尊重他人的合作意识。

◇教学重难点◇【教学重点】决定电阻大小的因素,滑动变阻器的原理、使用方法、作用,电阻箱的读数方法。

【教学难点】电阻是导体本身的一种性质、用控制变量法探究决定电阻大小的因素、用滑动变阻器改变电路中的电流和用电器两端的电压。

◇教学过程◇一、新课导入电缆需要用金属材料制成,如图。

不知你注意了吗,制作电缆的金属有的是铜,有的是铝,而铁也是金属材料,相对也比较便宜,那么,电缆为什么不用铁来制作呢?二、教学步骤探究点1电阻[阅读课本]P91 “电阻”。

[思考](1)什么是电阻?(2)电阻用哪个字母表示?(3)电阻的国际单位是什么?常用单位有哪些?这些单位之间的换算关系各是多少?(4)电阻的电路元件符号是什么?[提示](1)概念:导体对电流的阻碍作用叫电阻。

不同的导体,电阻一般不同。

(2)表示:电阻用字母R表示。

(3)单位:①国际单位:欧姆,简称欧,符号是Ω。

②常用单位:kΩ、MΩ。

③它们之间的换算关系:1 kΩ=1000 Ω,1 MΩ=1000 kΩ。

(4)电路元件符号:。

[归纳提升]“类比法”:由“水在水管中流动会受到阻力”类比出“电荷在导体中定向移动也会受到阻力”,导出电阻的概念,符合学生的认知规律。

《第十五章探究电路》复习教案教学目标1．熟练掌握并会运用串、并联电路的电压规律。

2．理解电阻是导体本身的一种性质，知道影响电阻大小的因素。

3．知道变阻器的原理、作用以及如何正确使用变阻器。

4．通过实验探究电流、电压和电阻的关系。

5．理解欧姆定律，并能进行简单的计算。

6．能利用欧姆定律，推导出串、并联电路中电阻的规律。

7．掌握“伏安法”测电阻的实验方法，能正确使用电压表、电流表、滑动变阻器完成探究实验，并能分析和解决实验中出现的问题。

教学重点进一步探索与电路相关的知识。

教学难点系统掌握全章知识，形成知识结构。

课时安排1课时课前准备课件教学过程一、导入新课对照复习目标，回顾本章知识要点，想想自己对哪些知识的掌握还不够熟练。

这节课，我们就一起来学习探究《第十五章探究电路》。

（板书设计）二、自学互研1．如图，当开关闭合后，两电压表的指针均指在如图位置，则L1和L2两端的电压分别为( C )A．1.2V 6V B．4.8V 1.2V C．1.2V 4.8V D．6V 1.2V2．关于导体的电阻，下列说法正确的是( D )A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零D．导体的电阻与电流、电压大小无关3．小乔和小丽在研究导体中电流与导体两端电压的关系时，除了电源(3V)、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的：A.定值电阻，B.小灯泡。

,图1) ,图2)(1)为了完成研究需要选择器材A(选填“A”或“B”)；理由是小灯泡的电阻随温度的改变而改变，不能控制电阻一定(或探究电流跟电压的关系时，应控制电阻不变)。

(2)用笔画线完成图1中的实物电路连接(你所选的器材在图中用接线板代替，导线连线不能交叉)，并使滑动变阻器接入电路的阻值最大。

(3)小乔通过实验得出了下表中的数据，请读出图2中两表的示数，记在表中最后一列的空格处。

三、交流展示方案一回顾本章重要的实验有哪些？其具体内容是什么？方案二总结本章重要的研究方法有哪些？四、教后反思。

第15章探究电路第1节电阻和变阻器第1课时电阻1.知道电阻的概念、符号、单位及其换算.2.探究影响导体电阻大小的因素.一、电阻【自主预习】阅读课本第91页内容,完成下列填空:1.电阻表示导体对电流的阻碍作用.2.电阻通常用字母R表示,单位是欧姆,简称欧,符号是Ω,常用单位还有千欧(kΩ)和兆欧(MΩ).1 kΩ=103Ω,1MΩ=106Ω.3.具有一定电阻值的元件叫做电阻器,也叫做定值电阻,其电路图符号为.【教师】学习电流和电压时,都把它们类比成水流和水压.水在水管中流动会受到阻力,同样,电荷在导体中定向移动也会受到阻力,这种阻力就叫做电阻.【跟踪训练】在以下四位科学家中,以其名字命名电阻单位的是( B )A.焦耳B.欧姆C.瓦特D.牛顿二、电阻的大小与哪些因素有关【自主预习】阅读课本第92、93页内容,完成下列填空:1.导体电阻的大小与导体的横截面积有关(填“有关”或“无关”),在其他条件相同时,导体的横截面积越大,电阻越小.2.导体电阻的大小与导体的长度有关(填“有关”或“无关”),在其他条件相同时,长度越长,电阻越大.3.导体电阻的大小与导体的材料有关.4.在其他条件相同时,电阻较小的材料导电性能较强.【小组讨论】各小组同学分工合作,完成如图所示的实验.(1)选用a、b两根材料和长度相同、横截面积不同的导线,分别将它们接入电路中,观察电流表的示数.比较流过横截面积不同的导线电流的大小.(2)选用a、c两根长度不同、横截面积和材料相同的导线,分别将它们接入电路中,观察电流表的示数.比较流过长度不同的导线电流的大小.(3)选用c、d两根长度相同、横截面积相同但材料不同的导线,分别将它们接入电路中,观察电流表的示数.比较流过材料不同的导线电流的大小.分析电流表的示数变化,说明电阻的大小与导体的长度、横截面积、材料有什么关系.【教师】1.导体的电阻大小决定于导体本身,一般由材料、长度、横截面积等因素决定,有时还需要考虑温度对导体电阻的影响.实验探究的过程中要用到控制变量法,同时利用电流表示数的大小反映电阻的大小,用到了转换法.2.电阻是导体本身的一种性质.电阻的大小与外界加给它的电压、电流无关.【跟踪训练】1.用同种材料制成的粗细均匀的某段金属导体,对于其电阻大小,下列说法正确的是( D )A.当导体两端电压和通过导体的电流为零时,导体的电阻为零B.当导体被均匀拉长至原来的二倍时,它的电阻减小为原来的一半C.电阻是导体本身的一种性质,所以温度不论如何变化,它的电阻也不可能为零D.电阻是导体本身的一种性质,与电压和电流无关2.如图所示的钨丝是将一个白炽灯去除玻璃罩制成的,闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知 ( B )A.钨丝的电阻随温度升高而减小B.向钨丝吹气时,钨丝电阻变小C.给钨丝加热时,电路中的电流变大D.小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流3.如图所示是探究影响导体电阻大小因素的实验装置图,实验中分别把a、b、c、d四根导线接入电路,其中导线a、b、d长度相同,a、b、c粗细相同,b、d粗细不同.(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小,这种科学研究问题的方法是转换法.(2)选用b、c两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的长度有关.(3)选用a、b两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的材料有关.(4)选用b、d两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的横截面积有关.第2课时变阻器1.知道滑动变阻器的结构、原理、电路图符号.2.理解滑动变阻器的作用,会正确使用滑动变阻器.3.知道电阻箱的用途,会读电阻箱的示数.变阻器【自主预习】阅读课本第94、95页内容,完成下列填空:1.实验中常用的变阻器是通过改变接入电路的电阻丝的长度来改变电阻的.2.实验室常用的变阻器是滑动变阻器和电阻箱.3.滑动变阻器在电路中的符号是,电阻箱在电路中的符号是.【小组讨论】各小组同学分工合作,观察滑动变阻器(如图所示),并完成下列问题的讨论:(1)电阻丝什么位置的绝缘漆被刮去了?答:与滑片P接触处的电阻丝的绝缘漆被刮去了.(2)哪两个接线柱之间的电阻是不变的?答:接A、B两个接线柱时,电阻是不变的.(3)哪两个接线柱之间的电阻很小,几乎是零?答:接C、D两个接线柱时,电阻很小,几乎为零.(4)当接线柱A、D接入电路时,哪段电阻丝接入电路?向哪个方向移动时电阻变大?答:PA段电阻丝接入电路,向B端移动时电阻变大.(5)滑动变阻器接入电路时,能改变电阻的接法一共有多少种?答:能改变电阻的接法有4种:AC、AD、BC、BD.【教师】1.滑动变阻器连入电路时应采用“一上一下”两个接线柱的接法,即在滑动变阻器上、下各两个接线柱中分别选一个接入电路.2.电阻变化情况可概括为“近小远大”,这里的“近”与“远”指的是滑片与连入电路的下接线柱之间的距离,“大”与“小”指连入电路的电阻变大或变小.3.要使滑动变阻器和用电器中的电流相同,滑动变阻器应该与用电器串联.4.通常在使用滑动变阻器前应将电阻调节到最大.5.滑动变阻器通过改变电路中的电阻可以改变电路中的电流.【跟踪训练】1.如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是 ( D )2.如图所示,电阻箱读数为608Ω.3.如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化.这个实验说明铅笔芯是导体(填“导体”或“绝缘体”),还能说明导体的电阻与导体长度有关,受此启发,人们制造了一种可以改变电阻的元件,叫做滑动变阻器.4.用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.答案:如图所示.第2节科学探究:欧姆定律第1课时电流的大小与哪些因素有关1.研究电流与电压的关系.2.研究电流与电阻的关系.一、研究电流与电压的关系【自主预习】阅读课本第97、98页内容,完成下列填空:1.要研究通过电阻的电流I怎样随着电阻两端的电压U的改变而变化,需要保持电阻一定,改变电阻两端的电压.2.在电阻一定的情况下,通过导体的电流与导体两端的电压成正比. 【小组讨论】各小组同学分工合作,完成如下实验.(1)用一节干电池给一个小灯泡供电和用两节同样的干电池串联起来给这个小灯泡供电,观察灯泡亮度有何不同.此实验说明:通过导体的电流大小与加在它两端的电压有关,电压越大,电流越大.(2)想一想,如果用干电池做实验,怎样改变电压?如果用学生电源做实验,怎样改变电压?如果用滑动变阻器,怎样改变电阻两端的电压?答:改变干电池的节数;改变学生电源的电压;移动滑动变阻器的滑片P.(3)按如图所示的电路图连接实物图,此时开关应处于断开状态.保持定值电阻R=10 Ω不变,闭合开关S后,调节滑动变阻器R',得到多组电压、电流数据.在分析数据的基础上看看电流与电压有何关系.答:在电阻一定时,导体中的电流与导体两端的电压成正比.【教师】1.实验中用到控制变量法.2.电阻的阻值不变,随着电压表示数的增加,电流表的示数也相应地增大,并且和电压增大的倍数相同.每次电压除以电流的值都近似等于电阻的值.【跟踪训练】1.研究电流与电压关系时,用如图所示的电路,要求“保持电阻不变”,在进行“保持电阻不变”这一步骤时,实验要求是 ( C )A.保持R'的滑片位置不动B.保持R的电压不变C.保持R不变,调节R'的滑片到不同位置D.保持电路中的电流不变2.在探究电流与电压关系的实验中,已有器材:干电池、电压表、电流表、滑动变阻器、开关、导线和阻值不同的定值电阻若干个.(1)请你用笔画线代替导线,将图中的电路连接完整,要求滑片向右滑动时,变阻器连入电路的电阻变大.答案:如图所示.(2)实验时,闭合开关,将滑片移动到某位置,记下电压表和电流表的示数.接下来的操作是B.A.断开开关,结束实验,整理好器材B.将滑片移动到另外几个位置,分别记下电压表和电流表的示数C.换用另一个定值电阻,将滑片移动到某位置,记下电压表和电流表的示数(3)小明记录的实验数据如下表,分析可知,通过定值电阻的电流与其两端的电压成正比.实验次1 2 3 4 5 6数电压U/V 0.3 0.6 0.9 1.2 1.5 1.8电流I/A 0.08 0.15 0.23 0.30 0.38 0.45(4)有同学建议小明再用其他规格的定值电阻重复以上实验.请对此建议的科学性进行评估:更科学;通过多组实验,得出普遍性的结论,避免了实验的偶然性.二、研究电流与电阻的关系【自主预习】阅读课本第99页内容,完成下列填空:1.要研究通过电阻的电流I怎样随着电阻阻值R的改变而变化,需要保证电压一定,改变电阻的阻值.2.在电压一定的情况下,通过导体的电流与导体的电阻成反比.【小组讨论】各小组同学分工合作,完成如下实验.(1)用一节干电池给一个小灯泡供电,再在电路中串联一个滑动变阻器,改变连入电路中的电阻值,观察灯泡亮度有何变化.此实验说明:通过电路的电流与电路的电阻大小有关.导体的电阻越大,流过它的电流就会越小.(2)按如图所示的电路图连接实物图,此时开关应处于断开状态.在a、b之间分别接入5 Ω、10 Ω、15 Ω电阻,移动滑动变阻器滑片保证电阻两端电压为一定值,得到多组电阻、电流数据.在分析数据的基础上看看电流与电阻有何关系.答:在电压一定时,导体中的电流与导体的电阻成反比.【教师】保持电压不变,电流随着接入电阻值的增大而减小,但每次电流值和电阻值的乘积都近似等于电压值.【跟踪训练】1.小军采用如图所示的电路,研究“通过某导体的电流与它的电阻的关系”,他分别用5 Ω和10 Ω的电阻做两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5 Ω更换为10 Ω,闭合开关后,应该 ( B )A.保持变阻器滑片不动B.将变阻器滑片向右移动C.将变阻器滑片向左移动D.更换阻值更大的滑动变阻器2.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I - R图像,下列结论与图像相符的是( C )A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小3.利用如图所示的电路,探究“导体中的电流跟导体电阻的关系”,所得部分数据如表所示:(1)完成表中空格的填写;电压/V 5 5 5电阻10 20 25/Ω电流/A 0.50 0.25 0.20(2)某同学想利用平面直角坐标系中描点作图像的方法来描述它们的变化来规律,如果横轴的自变量表示变化的电阻R,则纵轴的函数用变化的量1I表示,就可以在第一象限画出一条正比例函数图像.第2课时欧姆定律1.理解欧姆定律.2.会运用欧姆定律分析解决简单的电路问题.一、欧姆定律【自主预习】阅读课本第100页内容,完成下列填空:1.欧姆定律:一段导体中的电流跟加在这段导体两端的电压成正比,跟这段导体的电阻成反比.2.欧姆定律的公式:I=U.R【小组讨论】1.欧姆定律中,导体中的电流与导体两端的电压成正比的前提条件是什么?导体中的电流与导体的电阻成反比的前提条件是什么?答:电阻不变时;电压不变时.2.根据欧姆定律,可以推出哪些变形公式?答:R=U、U=IR.I,可以认为电阻与电压成正比,与电流成反比吗?3.根据变形公式R=UI答:不能.4.根据变形公式U=IR,可以认为电压与电流成正比,与电阻成正比吗?答:不能.【教师】1.欧姆定律研究的是同一导体、同一时刻的电压、电流、电阻的关系.2.在电流、电压、电阻这三者中,电流是结果,电压是电流变化的外部原因,电阻是电流变化的内部原因.3.定律中所说的导体中的电流与导体两端的电压成正比在电阻一定的条件下才成立,导体中的电流与导体的电阻成反比在电压一定的条件下才成立.4.欧姆定律公式表明:导体的电阻在数值上等于导体两端的电压跟导体电流的比值,绝对不能认为导体的电阻跟导体两端的电压成正比,与经过导体的电流成反比.电阻只决定于导体本身.【跟踪训练】,下列说法正确的是( D )1.根据欧姆定律可以导出公式R=UIA.当电压U增大为原来的两倍时,电阻R也增大为原来的两倍B.当电流I增大为原来的两倍时,电阻R减小为原来的二分之一C.当通过导体的电流为零时,电阻也为零D.当导体两端的电压为零时,电阻不为零2.在探究通过导体的电流与其两端电压的关系时,利用实验数据作出了如图所示的图像,根据图像,下列说法正确的是 ( A )A.导体甲的电阻小于导体乙的电阻B.通过导体乙的电流与其两端的电压成反比C.当导体乙两端的电压为0时,导体乙的电阻也为0D.当导体甲两端的电压为2 V时,通过导体甲的电流为0.2 A,下列说法正确的是( C )3.根据欧姆定律I=URA.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越高,这段导体的电阻就越大C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比D.导体的电阻与电压成正比,与电流成反比二、欧姆定律的应用【自主预习】阅读课本第101、102页内容,完成下列填空:对于一个导体,只要知道电流、电压、电阻中的两个量,就可以利用欧姆定律求出第三个量.【小组讨论】各小组同学分工合作,完成下面问题的求解.【题型一】求电流I1.一个电熨斗的电阻是0.1 kΩ,接在220 V的家庭电路中,流过它的电流是多少?分析:题目告知电阻、电压,求电流的大小,可以根据欧姆定律I=UR求解.解:R=0.1 kΩ=100Ω,I=UR =220V100Ω=2.2 A.【题型二】求电压U2.一个电烙铁的电阻是0.1 kΩ,使用时流过它的电流是2.1 A,加在电烙铁上的电压是多少?分析:题目告知电阻、电流,求电压的大小,可以根据欧姆定律的变形式U=IR求解.解:R=0.1 kΩ=100Ω,由欧姆定律公式I=UR变形得U=IR=2.1 A×100Ω=210 V.【题型三】求电阻R3.将一支铅笔芯接在3 V的电源两端,测出通过铅笔芯的电流是150 mA,则该铅笔芯的电阻为多少?若将这支铅笔芯两端的电压增加到6 V,则它的电阻又是多少?电流又是多大?分析:题目告知电压、电流,求电阻的大小,可以根据欧姆定律的变形式R=UI求解.解:I=150 mA=0.15 A,由欧姆定律公式I=UR 变形得R=UI=3V0.15A=20 Ω.当电压增加到6 V时,铅笔芯的电阻没有发生改变,仍为20 Ω,电流增大1倍,为300 mA.【教师】利用欧姆定律时,要注意电压、电阻、电流是同一导体同一时刻的值,且计算时单位要统一.【跟踪训练】1.当某导体两端电压是2 V时,通过它的电流是0.2 A,则该导体的电阻是10Ω,当它不接入电路时,该导体的电阻为10Ω.2.某导体的阻值为10 Ω,两端电压为5 V时,通过的电流为0.5A.3.如图所示的电路中,电阻R1和R2串联连接在A、B两端,电压表并联连接在R1两端.已知R1=10 Ω、R2=20 Ω,电压表示数为2.5 V,则A、B两端的电压U=7.5V.4.如图所示,电源两端的电压保持不变,电阻R2阻值为10 Ω,闭合开关S 后,电流表A的示数为0.6 A,电流表A1的示数为0.4 A.求:(1)电源两端的电压;(2)电阻R1的阻值.解:由电路图可知,闭合开关S后,R1与R2并联,电流表A测干路电流,电流表A1测R1支路的电流.(1)因并联电路中干路电流等于各支路电流之和,所以,通过R2的电流:I2=I-I1=0.6 A-0.4 A=0.2 A,因并联电路中各支路两端电压相等,所以,由I=UR可得,电源的电压:U=I2R2=0.2 A×10Ω=2 V.(2)电阻R1的阻值:R1=UI1=2V0.4A=5 Ω.第3节“伏安法”测电阻第1课时用“伏安法”测电阻1.会设计实验测量定值电阻的阻值.2.能比较定值电阻的测量与小灯泡电阻测量的异同.一、定值电阻的测量【自主预习】阅读课本第104、105页内容,完成下列填空:1.通过用电流表测量电流和用电压表测量电压来间接地测出导体的电阻的方法,通常称为“伏安法”测电阻..2.这种方法测电阻所依据的公式是R=UI3.为了减小误差,实际测量中要改变待测电阻两端的电压,多次测量电压及电流的值,最后求出电阻的平均值,因此在实验器材中一般要选用滑动变阻器.【小组讨论】各小组同学分工合作,完成如图所示实验.(1)将实验桌上的电源、开关、电流表、电压表、定值电阻、滑动变阻器根据电路图连接.(2)检查电路,闭合开关,调节滑动变阻器的滑片至不同位置,得到三组电压、电流数据.(3)根据公式R=U,求出三次电阻,再求平均值,确定定值电阻的阻值.I【教师】1.连接电路前,先摆放仪器,再根据电路图连接各电路元件.2.连接电路时,开关断开,滑动变阻器的滑片应在阻值最大处.3.连接电路时应按一定的方向进行.【跟踪训练】1.小宣用伏安法测量电阻R的阻值时,并联在电阻R两端的电压表的示数如图甲所示,与电阻R串联的电流表的示数如图乙所示,则电压表的示数为2.5V,电流表的示数为0.5A,电阻R的阻值为5Ω.2.爱莎采用“伏安法”测量某定值电阻R x的阻值:(1)闭合开关后,发现向左移动变阻器的滑片P时,电流表示数变大、电压表的示数变小,你认为电路连接中存在的错误是:电压表与变阻器并联了;(2)排除故障后,闭合开关,改变电阻R x两端的电压,进行了三次测量,第三次测量中电流表的示数如图乙所示,其示数为0.48A.实验次数 1 2 3电压U/V 1.5 2.0 2.5电流I/A 0.31 0.40电阻R x/Ω 4.8 5.0R x的平均值/Ω(3)根据表格中的三次实验数据可得定值电阻R的甲、乙两地之间有两条输电线,已知每1 m输电线的电阻为0.01 Ω.现输电线在某处发生短路,为确定短路位置,检测员用电压表、电流表和电源连成如图所示电路进行检测,电压表的示数为3 V,电流表的示数为20 mA.这是应用了伏安法测电阻,从而确定短路位置离甲地7.5km.二、定值电阻与小灯泡灯丝电阻测量的异同【自主预习】阅读课本第106页内容,完成下列填空:1.测量小灯泡灯丝的电阻需要的电学器材有电源、小灯泡、开关、导线、电流表、电压表、滑动变阻器.2.测量小灯泡灯丝的电阻所依据的原理公式是R=U.I【小组讨论】各小组同学分工合作,完成如下图所示实验.(1)将实验桌上的电源、开关、电流表、电压表、小灯泡、滑动变阻器根据电路图连接.(2)检查电路,闭合开关,用滑动变阻器调节电路中的电流,得到三组电压、电流数据.,求出三次电阻.(3)根据公式R=UI(4)分析三次电阻有很大不同的原因.【教师】1.在测量定值电阻的阻值时,多次测量求平均值,是为了减小误差,使测量值更接近真实值.2.小灯泡灯丝的电阻是随温度变化而改变的,所以求平均值是不科学的.这里多次测量的目的是为了显示灯丝电阻随温度的改变而改变的物理规律.【跟踪训练】1.如图所示是李江同学为测量小灯泡电阻而连的电路,有关该实验的以下说法错误的是( D )A.闭合开关前,应将滑动变阻器的滑片滑到最左端B.实验过程中两电表都有可能需要换接较小的量程C.所测小灯泡的电阻可能随电压表的示数的不同而不同D.在如图位置闭合开关后,向左移动滑动变阻器的滑片,小灯泡变亮2.“伏安法”测小灯泡的电阻实验中,连接了如图甲所示的电路.,此实验在连接电路时开关应处于断开状态. (1)该实验的原理是R=UI(2)若实验中当小灯泡正常发光时,电流表和电压表的示数如图乙所示,则小灯泡正常发光时的电阻是12.5Ω.(3)图丙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像,由图像可知:通过小灯泡的电流I与它两端电压U不成正比,其原因是小灯泡灯丝的电阻受温度影响,并非一个定值.第2课时利用变式实验测电阻会运用变式实验测量电阻.变式实验测电阻【自主预习】回顾学过的物理知识,完成下列填空:1.欧姆定律的表达式是I=U.R2.串联电路中电流规律是串联电路中电流处处相等.3.串联电路中电压规律是总电压等于各部分电路两端电压的和.4.并联电路中电流规律是干路电流等于各支路电流之和.5.并联电路中电压规律是各支路两端电压都相等.【小组讨论】1.等效替代法测电阻将电源、单刀双掷开关S、电阻箱R'、已知阻值的电阻R0、待测电阻R x、电流表,连接成如图所示电路.(1)将开关S拨到a,读出电流表的示数为I;(2)再将开关S拨到b,调节电阻箱R'的阻值,使电流表的示数为I,读出电阻箱的阻值为R,则被测电阻R x的阻值为R.2.只利用电压表测电阻将电源、开关、定值电阻R0、待测电阻R x、两个电压表连接成如图所示的电路.(1)闭合开关,读出电压表V1、V2的示数分别为U1、U2;(2)用测量所得的物理量和已知量符号表示出待测电阻R x=U2R0.U13.只利用电流表测电阻将电源、开关、一只已知阻值的定值电阻R0、两只电流表、导线若干,连接成如图所示的电路.(1)闭合开关S,读出电流表示数I1、I2;.(2)根据U=R0I1=R x I2,求出R x=R0I1I24.利用电压表和滑动变阻器测电阻将电源、开关、已知最大阻值为R0的滑动变阻器、待测电阻R x、导线若干,连成如图所示的电路.(1)将滑动变阻器的滑片移至最小阻值处,闭合开关,读出电压表的示数U1.(2)将滑动变阻器的滑片移至最大阻值处,闭合开关,读出电压表的示数U2.(3)用上述物理量表示出待测电阻的阻值为U2R0.U1-U25.利用电流表和滑动变阻器测电阻将电源、开关、已知最大阻值为R0的滑动变阻器、待测电阻R x、导线若干,连成如图所示的电路.(1)将滑动变阻器滑片P滑至a端,读出电流表的示数I1;(2)将滑动变阻器滑片P滑至b端,读出电流表的示数I2;(3)用上述物理量表示出待测电阻的阻值为I2R0I1-I2.【教师】1.用等效替代法测电阻时,在电压一定时,如果两次电路中的电流相等,则两次电路中的电阻相等.2.只利用电压表测电阻时,可以利用已知电阻、电压表示数求出电路中的电流,再利用另一个电压值求出待测电阻.3.只利用电流表测电阻时,可以利用已知电阻、电流表示数求出电路两端电压,再利用另一个电流值求出待测电阻.4.在用电压表和滑动变阻器测电阻时,将滑片移到阻值最大处,通过电路中的电流可以表示为U1-U2R0,则R x可以表示为U2R0U1-U2.5.在用电流表和滑动变阻器测电阻时,将滑片移至a端,电源电压可以表示为I1R x,将滑片移至b端,电源电压可以表示为I2(R x+R0),根据电源电压相等,可解出R x阻值为I2R0I1-I2.【跟踪训练】1.如图所示的四个电路中,R0为已知阻值的定值电阻,不可以测出未知电阻R x的电路是( D )。

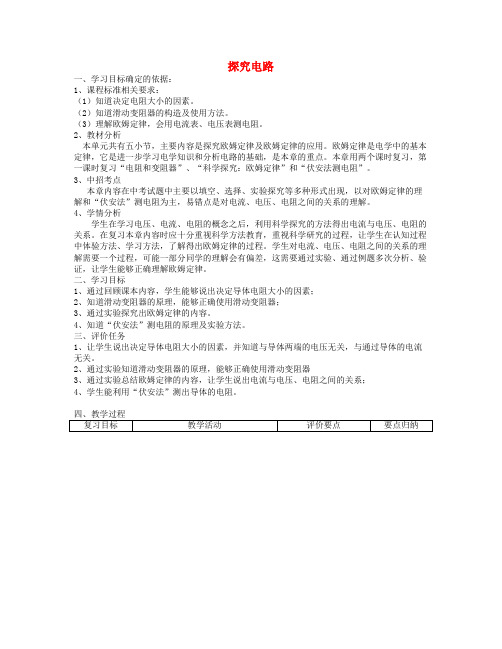

探究电路一、学习目标确定的依据：1、课程标准相关要求：（1）知道决定电阻大小的因素。

（2）知道滑动变阻器的构造及使用方法。

（3）理解欧姆定律，会用电流表、电压表测电阻。

2、教材分析本单元共有五小节，主要内容是探究欧姆定律及欧姆定律的应用。

欧姆定律是电学中的基本定律，它是进一步学习电学知识和分析电路的基础，是本章的重点。

本章用两个课时复习，第一课时复习“电阻和变阻器”、“科学探究：欧姆定律”和“伏安法测电阻”。

3、中招考点本章内容在中考试题中主要以填空、选择、实验探究等多种形式出现，以对欧姆定律的理解和“伏安法”测电阻为主，易错点是对电流、电压、电阻之间的关系的理解。

4、学情分析学生在学习电压、电流、电阻的概念之后，利用科学探究的方法得出电流与电压、电阻的关系。

在复习本章内容时应十分重视科学方法教育，重视科学研究的过程，让学生在认知过程中体验方法、学习方法，了解得出欧姆定律的过程。

学生对电流、电压、电阻之间的关系的理解需要一个过程，可能一部分同学的理解会有偏差，这需要通过实验、通过例题多次分析、验证，让学生能够正确理解欧姆定律。

二、学习目标1、通过回顾课本内容，学生能够说出决定导体电阻大小的因素；2、知道滑动变阻器的原理，能够正确使用滑动变阻器；3、通过实验探究出欧姆定律的内容。

4、知道“伏安法”测电阻的原理及实验方法。

三、评价任务1、让学生说出决定导体电阻大小的因素，并知道与导体两端的电压无关，与通过导体的电流无关。

2、通过实验知道滑动变阻器的原理，能够正确使用滑动变阻器3、通过实验总结欧姆定律的内容，让学生说出电流与电压、电阻之间的关系；4、学生能利用“伏安法”测出导体的电阻。

人教版九年级物理全一册第十五章：电流和电路教案我设计这节电流和电路的教案，旨在让学生通过实践活动，深入理解电流和电路的基本概念，培养他们的观察能力、动手能力和解决问题的能力。

一、教学目标：1. 了解电流和电路的概念，理解电流的形成和电路的组成。

2. 学会使用电流表和电压表，掌握测量电流和电压的方法。

3. 能够分析简单电路，解决电路问题。

二、教学难点与重点：1. 教学难点：电流的形成，电路的组成，电流表和电压表的使用。

2. 教学重点：电流的产生，电路的连接和短路、断路的概念。

三、教具与学具准备：1. 教具：电流表、电压表、电路图、实验器材。

2. 学具：笔记本、笔、实验报告表格。

四、活动过程：1. 引入：通过一个简单的电路实验，让学生观察电流的形成，引出电流和电路的概念。

2. 讲解：详细讲解电流的产生，电路的组成，电流表和电压表的使用方法。

3. 实践：学生分组进行实验，测量电流和电压，填写实验报告表格。

4. 讲解：讲解实验结果，分析电路中的电流和电压变化，引导学生理解并掌握电路知识。

5. 练习：给出一些电路问题，让学生现场解决，巩固所学知识。

五、活动重难点：1. 电流的形成，电路的组成。

2. 电流表和电压表的使用。

六、课后反思及拓展延伸：2. 拓展延伸：让学生回家后，观察家里的电路，试着分析电路中的电流和电压，培养他们学以致用的能力。

通过这个教案，我希望学生能够真正理解电流和电路的知识，提高他们的物理素养，为今后的学习打下坚实的基础。

重点和难点解析：在设计这节电流和电路的教案时，我发现有几个关键的细节是需要特别关注的。

让学生通过实践活动来深入理解电流和电路的基本概念，这是一个非常重要的环节。

我希望通过实践活动，让学生能够亲身体验到电流的形成和电路的组成，从而加深他们对这些概念的理解。

我注意到电流表和电压表的使用是这节课的一个重点也是难点。

电流表和电压表是物理实验中常用的仪器，正确使用它们对于理解电路非常重要。

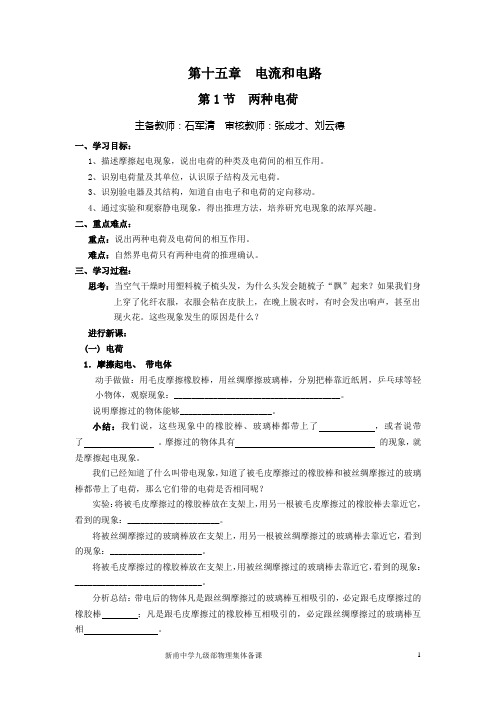

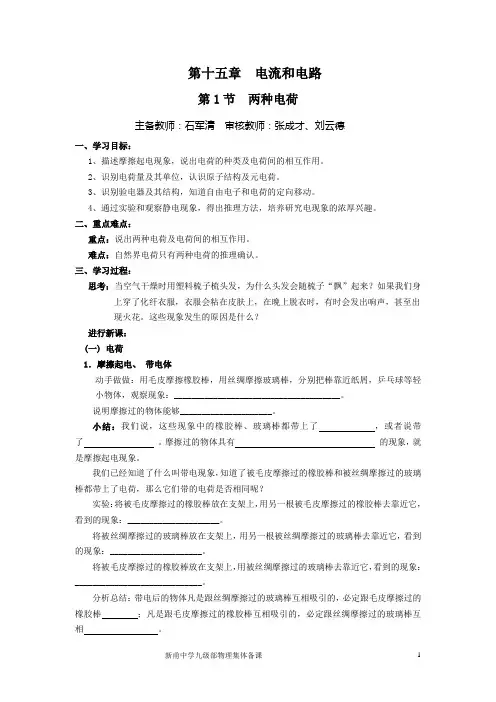

第十五章电流和电路第1节两种电荷主备教师：石军清审核教师：张成才、刘云德一、学习目标：1、描述摩擦起电现象，说出电荷的种类及电荷间的相互作用。

2、识别电荷量及其单位，认识原子结构及元电荷。

3、识别验电器及其结构，知道自由电子和电荷的定向移动。

4、通过实验和观察静电现象，得出推理方法，培养研究电现象的浓厚兴趣。

二、重点难点：重点：说出两种电荷及电荷间的相互作用。

难点：自然界电荷只有两种电荷的推理确认。

三、学习过程：思考：当空气干燥时用塑料梳子梳头发，为什么头发会随梳子“飘”起来？如果我们身上穿了化纤衣服，衣服会粘在皮肤上，在晚上脱衣时，有时会发出响声，甚至出现火花。

这些现象发生的原因是什么？进行新课：(一) 电荷1．摩擦起电、带电体动手做做：用毛皮摩擦橡胶棒，用丝绸摩擦玻璃棒，分别把棒靠近纸屑，乒乓球等轻小物体，观察现象：______________________________________。

说明摩擦过的物体能够_____________________。

小结：我们说，这些现象中的橡胶棒、玻璃棒都带上了，或者说带了。

摩擦过的物体具有的现象，就是摩擦起电现象。

我们已经知道了什么叫带电现象，知道了被毛皮摩擦过的橡胶棒和被丝绸摩擦过的玻璃棒都带上了电荷，那么它们带的电荷是否相同呢？实验：将被毛皮摩擦过的橡胶棒放在支架上，用另一根被毛皮摩擦过的橡胶棒去靠近它，看到的现象：_____________________。

将被丝绸摩擦过的玻璃棒放在支架上，用另一根被丝绸摩擦过的玻璃棒去靠近它，看到的现象：_____________________。

将被毛皮摩擦过的橡胶棒放在支架上，用被丝绸摩擦过的玻璃棒去靠近它，看到的现象：_____________________________。

分析总结：带电后的物体凡是跟丝绸摩擦过的玻璃棒互相吸引的，必定跟毛皮摩擦过的橡胶棒；凡是跟毛皮摩擦过的橡胶棒互相吸引的，必定跟丝绸摩擦过的玻璃棒互相。

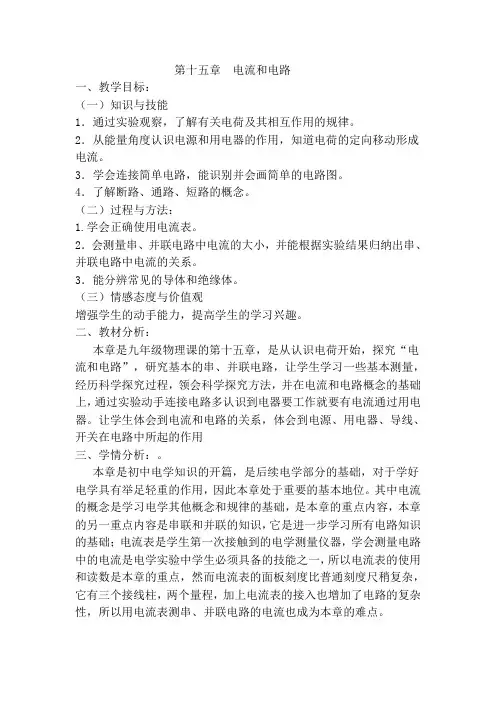

第十五章电流和电路一、教学目标：（一）知识与技能1．通过实验观察，了解有关电荷及其相互作用的规律。

2．从能量角度认识电源和用电器的作用，知道电荷的定向移动形成电流。

3．学会连接简单电路，能识别并会画简单的电路图。

4．了解断路、通路、短路的概念。

（二）过程与方法：1.学会正确使用电流表。

2．会测量串、并联电路中电流的大小，并能根据实验结果归纳出串、并联电路中电流的关系。

3．能分辨常见的导体和绝缘体。

（三）情感态度与价值观增强学生的动手能力，提高学生的学习兴趣。

二、教材分析：本章是九年级物理课的第十五章，是从认识电荷开始，探究“电流和电路”，研究基本的串、并联电路，让学生学习一些基本测量，经历科学探究过程，领会科学探究方法，并在电流和电路概念的基础上，通过实验动手连接电路多认识到电器要工作就要有电流通过用电器。

让学生体会到电流和电路的关系，体会到电源、用电器、导线、开关在电路中所起的作用三、学情分析：。

本章是初中电学知识的开篇，是后续电学部分的基础，对于学好电学具有举足轻重的作用，因此本章处于重要的基本地位。

其中电流的概念是学习电学其他概念和规律的基础，是本章的重点内容，本章的另一重点内容是串联和并联的知识，它是进一步学习所有电路知识的基础；电流表是学生第一次接触到的电学测量仪器，学会测量电路中的电流是电学实验中学生必须具备的技能之一，所以电流表的使用和读数是本章的重点，然而电流表的面板刻度比普通刻度尺稍复杂，它有三个接线柱，两个量程，加上电流表的接入也增加了电路的复杂性，所以用电流表测串、并联电路的电流也成为本章的难点。

学生在前面已经学习了一些有关声、光、热、力的基础知识，对物理现象有强烈的好奇心，对于生活中的“电”非常熟悉，有较深的感性认识。

初中生的思维特点是由具体形象思维逐渐向抽象逻辑思维过渡，学生的思维还主要是形象思维，对学生而言，电的知识抽象而陌生，涉及的内容比较灵活和广泛，这些往往会造成学习障碍，学生在学习中能否学会识别电路、连接电路、会画电路图，会正确使用电流表测电流，将直接影响到下面各章电学知识的学习。

第十五章探究电路第五节家庭用电教学目标知识与技能1．理解家庭电路的组成和连接方法，理解家庭电路各组成部分的作用．2．知道火线和零线之间的电压．了解测电笔的构造及使用方法．3．了解插座及家用电器接地的作用．4．知道安全电压及安全用电常识，了解触电的原因和形式．过程与方法1．通过观察和实验，学习家庭电路的组成及各部分的功能．从而培养学生主动参与研究问题的能力．2．通过学习活动，提高学生对事物的观察能力和分析问题的能力．情感态度与价值观1．通过对家庭电路各组成部分的学习活动，激发学生的学习热情，提高学生热爱科学．热爱生活的思想品质．2．通过了解安全用电知识，增强学生的安全意识和自我保护意识．重点家庭电路的组成及各部分的作用．安全用电原则及对学生安全用电意识的培养．难点探究测电笔的使用方法及家庭电路触电的原因．环节教学问题设计教学活动设计最佳解决方案创设情境自从有了电以后，人们的日常生活就天天离不开它了。

人们用电灯照明，用冰箱储存食品，用空调取暖或制冷，用电脑上网获取信息……那么，电从输电线路上进入我们的家庭以后，线路是怎样分布的呢？又是怎样进入每个用电器呢？同学们，你想知道这其中的奥秘吗？让我们共同走入神奇的家庭电路的世界中吧！第五节家庭电路教师激发学生学习兴趣，了解家庭电路在生活中的重要性。

使学生产生好奇心，教师趁机引出课题．自主学习“自主学习提纲”见学案．1．电能表、闸刀开关、保险丝、插座2．零线火线220V 0 220V3．接地4．测电笔火线5．直接或间接接触火线教师出示导学提纲，并指导学生自主学习．学生利用课前或课上5分钟左右的时间预习本节内容，并完成导学提纲．知识点2：家庭电路的组成及各部分的作用问题1：简单的电路是由哪几部分组成？家庭电路又由哪几部分组成呢？电路中的各部分是如何连接的？小结：1．家庭电路由进户线、电能表、闸刀开关、保险丝、插座和各种用电器组成．2．电路各部分的连接方式：（1）各用电器之间并联；（2）插座和用电器之间并联；教师提出问题．学生看书思考．交流讨论，教师出示家庭电路示教板，强化家庭电路的组成和电路各部分连接方式，引导分析各种连接方式的原因．合作共建智能应用（3）开关与它控制的用电器串联．问题2：从家庭电路的每一部分组成讲解它们的作用：家庭用电的电压是多少？家庭电路各组成部分有什么作用？小结：问题3：你见过哪些插座和插头？哪些家用电器用的是三脚插头？为什么有金属外壳的家用电器必须接地？小结：1．2．三孔插座和三脚插头中第三孔和脚把家用电器外壳用导线与大地连接,使外壳带的电从接地导线上流走，这样人体就不会有危险了．问题4：如何知道哪根是零线哪根是火线？测电笔触到零线时，氖管为什么不发光？在用测电笔辨别火线和零线时，为什么不能让手碰到笔尖金属体？小结：1．氖管发光是火线，不发光的是零线；2．测电笔接触到零线时，因为电压为零，所以无电流，氖管不发光；3．因为人是导体，当手碰到笔尖金属体时，会教师提出问题．学生看书思考、交流讨论．教师用表格投影总结．学生交流讨论并展示讨论结果，教师出示两孔插座两脚插头和三孔插座三脚插头，分别说明．教师精讲点拨，学生认真听讲．学生阅读课本112页，教师出示测电笔，学生观察测电笔的结构，讨论作用和使用方法，一生演示测电笔的用法．21313 2接地接火线接零线触电．问题5：白炽灯为什么能发光？小结：钨丝通电后发热，温度高达2000摄氏度左右，达到白炽状态，于是灯丝发出明亮的光．问题6：你会在家庭电路中正确的接入一只白炽灯吗？开关与电灯如何连接?小结：灯与开关的连接方式如图所示，即开关开关一定要接在火线和电灯之间，灯泡的螺旋套接零线．（如图）问题7：处理例1及变式练习1．例1：【解析】开关的一端接火线，另一端接灯泡螺旋体上方的金属体，灯泡的螺旋体跟零线相接；插座的两个接线头分别跟火线和零线相接．变式练习1：【解析】选B．用测电笔接触A、D、C三点时氖管均发光，只有接触点时氖管不发光，所以应当是B、C之间（不包括C点）某处断路．2.选C。
