混频器一.混频器的工作原理混频器在发射机和接收机系统中主要负责频率的搬移功能，在频域上起加法器或减法器的作用，频域上的加减法通过时域上的乘积获得。
混频器通常可以表示为如图１所示的三端口系统，应至少包含三个信号：两个输入信号和一个输出信号。
根据图1可以表示混频器最常见的数学模型：式中表征输入信号的振幅，表征本振信号的振幅。
图1.混频器原理框图对于混频器而言，混频器的输入信号分别定义为射频信号RF(Radio Frequency)，频率记为，和本振信号LO(Local Oscillator)，频率记为。
混频器的输出信号定义为中频信号IF(Intermediate Frequency)，频率记为。
根据混频器的应用领域不同，中频输出选择的频率分量也不同。
当时，混频器称为下变频器，输出低中频信号，多用于接收机系统；当时，混频器称为上变频器，输出高中频信号，多用于发射机系统。
常用的混频器实现方法主要有三种：第一种是用现有的非线性器件或电路，比如利用二极管电压电流的指数关系实现的二极管微波混频器；第二种是采用开关调制技术实现信号在频域上的加减运算，进而实现频率变换的功能，比如基于吉尔伯特单元的混频器；第三种是利用已有的电子元件实现混频电路的乘法模块。
二.混频器性能指标（一）转换增益转换增益(或者转换损耗)，其定义是需要的IF输出与RF输入的比值。
混频器的电压转换增益可表示为:混频器的功率转换增益可表示为：其中和分别为中频输出电压和射频输入电压的有效值．是负载电阻，是源电阻。
当输入电阻和负载电阻相等时，两种增益的dB形式相等。
（二）噪声系数一般而言，在分析系统噪声性能时，系统内的各模块视为黑盒子．即无需知道模块内部具体电路的噪声如何，而是用一个统一的系统参数对各模块噪声进行描述。
因此在分析混频器噪声性能时，将其看成是一个线性二端口网络。
噪声系数被用来衡量信号经过混频器后信噪比的恶化程度，即混频器本身引入的噪声的大小。
混频器的工作原理混频器是一种常见的电子器件，用于将不同频率的信号进行混合，产生新的频率信号。
混频器的工作原理涉及到频率转换和非线性元件的特性，下面将详细介绍混频器的工作原理。
首先，混频器的工作原理基于非线性元件的特性。
在混频器中，通常会使用二极管或场效应管等非线性元件。
当输入的两个不同频率的信号经过这些非线性元件时，会产生新的频率信号。
这是因为非线性元件会使输入信号产生交叉调制，产生新的频率成分。
其次，混频器的工作原理还涉及到频率转换。
在混频器中，通常会有一个本地振荡器。
本地振荡器会产生一个特定频率的信号，这个频率通常称为本振频率。
当输入的两个信号与本地振荡器产生的信号进行混合时，会产生新的频率信号，这个新的频率信号就是混频器的输出信号。
混频器的工作原理可以用以下公式来表示，f(IF) = |f(LO) f(RF)|，其中f(IF)为中频输出信号的频率，f(LO)为本地振荡器的频率，f(RF)为射频输入信号的频率。
根据这个公式可以看出，混频器的输出信号频率与本地振荡器的频率和射频输入信号的频率之差有关。
另外，混频器还可以实现频率的上变频和下变频。
当本地振荡器的频率大于射频输入信号的频率时，混频器实现的是频率的上变频；当本地振荡器的频率小于射频输入信号的频率时，混频器实现的是频率的下变频。
这样就可以实现对输入信号频率的转换。
总的来说，混频器的工作原理是通过非线性元件产生交叉调制，实现输入信号频率的转换，从而产生新的频率信号。
它在无线通信、雷达、电视接收等领域都有着广泛的应用。
混频器的工作原理的深入理解对于电子工程师来说是非常重要的，也为混频器的设计和应用提供了理论基础。
混频器原理分析范文混频器是一种电子器件，用于将不同频率的信号进行混合。
它是无线通信系统中的重要组成部分，被广泛应用于无线电、雷达、卫星通信等领域。
混频器的主要原理是通过非线性元件将两个或多个频率不同的信号相互作用，产生新的频率成分。
本文将介绍混频器的工作原理、基本结构和应用。
一、混频器的工作原理：混频器的工作原理基于混频效应，即叠加两个或多个频率不同的信号时，将原信号的频率分量与新产生的频率分量相互作用，产生新的频率成分。
混频器通常由两个输入端口和一个输出端口组成。
其中一个输入端口称为本振端口，主要提供一个稳定的参考频率。
另一个输入端口称为信号端口，主要提供需要混频的信号。
混频器的核心原理是非线性元件对输入的两个信号进行乘积运算。
这个非线性元件可以是二极管、场效应管或二极管转角器等。
在混频器中，当信号通过非线性元件时，其频率分量会发生非线性变化，产生新的频率分量。
例如，当输入信号的频率为f1，本振信号的频率为f2，经过非线性元件的作用后，将会产生两个新的频率分量，分别为f1±f2、其中f1±f2的频率称为混频频率。
混频器的输出信号可以通过滤波器进行选择，以选择所需的频率分量。
混频器可以实现频率变换、幅度调制或解调等功能。
二、混频器的基本结构：混频器通常采用平衡混频器或单端混频器结构。
1.平衡混频器：平衡混频器由两个对称的非线性元件组成，一般为二极管。
其输入端口由本振信号和信号信号来驱动。
当输入的两个信号频率相同时，平衡混频器可以有效抑制本振信号的干扰，并提高混频器的性能。
平衡混频器原理如下：两个对称的二极管分别连接到本振和信号输入端口。
当本振信号和信号信号驱动混频器时，二极管的非线性特性会产生混频频率。
通过使用平衡电路，可以抵消不必要的本振信号分量，从而提高混频器的性能。
2.单端混频器：单端混频器只使用一个非线性元件，一般为二极管或场效应管。
它的结构简单、成本较低，但由于缺乏平衡电路，容易产生本振信号干扰等问题。

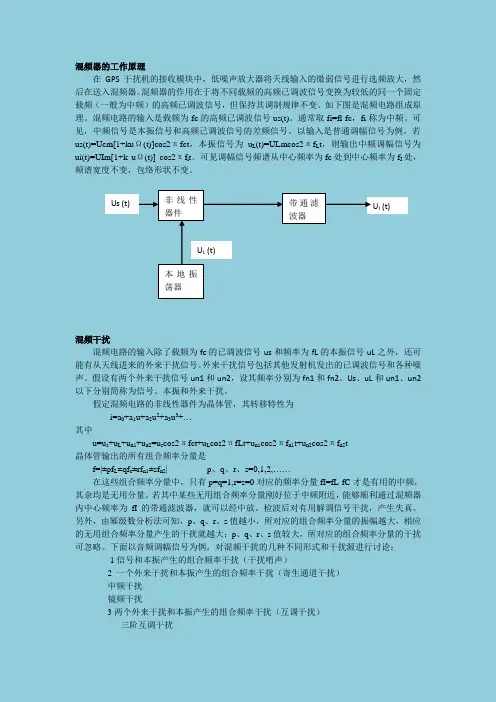

混频器的工作原理在GPS 干扰机的接收模块中，低噪声放大器将天线输入的微弱信号进行选频放大，然后在送入混频器。
混频器的作用在于将不同载频的高频已调波信号变换为较低的同一个固定载频（一般为中频）的高频已调波信号，但保持其调制规律不变。
如下图是混频电路组成原理。
混频电路的输入是载频为fc 的高频已调波信号us(t)。
通常取fi=fl-fc ，fi 称为中频。
可见，中频信号是本振信号和高频已调波信号的差频信号。
以输入是普通调幅信号为例，若us(t)=Ucm[1+ku Ω(t)]cos2πfct ，本振信号为u L (t)=ULmcos2πf L t ，则输出中频调幅信号为ui(t)=UIm[1+k u Ω(t)] cos2πf i t 。
可见调幅信号频谱从中心频率为fc 处到中心频率为f I 处，频谱宽度不变，包络形状不变。
混频干扰混频电路的输入除了载频为fc 的已调波信号us 和频率为fL 的本振信号uL 之外，还可能有从天线进来的外来干扰信号。
外来干扰信号包括其他发射机发出的已调波信号和各种噪声。
假设有两个外来干扰信号un1和un2，设其频率分别为fn1和fn2。
Us 、uL 和un1、un2以下分别简称为信号、本振和外来干扰。
假定混频电路的非线性器件为晶体管，其转移特性为i=a 0+a 1u+a 2u 2+a 3u 3+…其中u=u s +u L +u n1+u n2=u s cos2πfct+u L cos2πfLt+u n1cos2πf n1t+u n2cos2πf n2t晶体管输出的所有组合频率分量是f=|±pf L ±qf c ±rf n1±sf n2| p 、q 、r 、s=0,1,2,……在这些组合频率分量中，只有p=q=1,r=s=0对应的频率分量fI=fL-fC 才是有用的中频，其余均是无用分量。
若其中某些无用组合频率分量刚好位于中频附近，能够顺利通过混频器内中心频率为fI 的带通滤波器，就可以经中放、检波后对有用解调信号干扰，产生失真。
