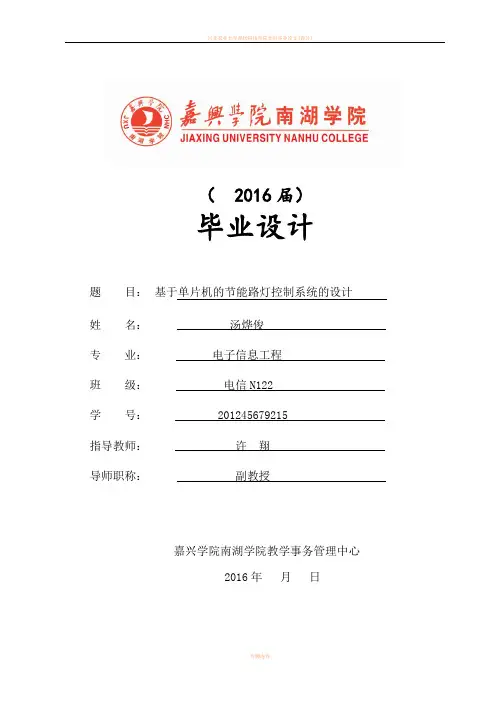

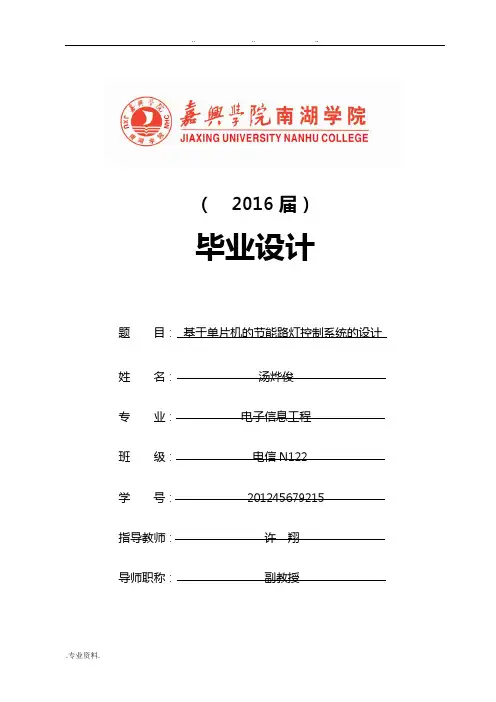

基于单片机的节能路灯控制系统的设计(终稿)

基于单片机PIC16F877控制的路灯节能控制器设计路灯在城市道路和居民区的照明中起着至关重要的作用，然而传统的路灯系统通常采用定时开关控制方式，这种方式存在能源浪费的问题。

为了解决这一问题，我们可以采用基于单片机PIC16F877控制的路灯节能控制器设计。

本文将介绍这一控制器的设计原理、硬件和软件实现以及性能特点。

一、设计原理基于单片机PIC16F877控制的路灯节能控制器的设计原理是利用单片机的智能控制功能，通过光敏电阻感应周围环境的亮度，实现根据实际光照情况自动调节路灯亮度的功能。

通过降低路灯亮度，在保证路灯照明效果的前提下，可以有效节约能源消耗，延长路灯的使用寿命，降低维护成本，同时也能减少光污染，对环境保护具有积极的作用。

二、硬件设计1.光敏电阻模块光敏电阻是一种能够根据光照强度改变电阻值的元件，通常用于光敏控制电路中。

在本设计中，光敏电阻模块通过感应周围环境的光照强度，并将其转换为电信号输入到单片机的模拟输入引脚，作为亮度感应的输入信号。

2.功率调节模块功率调节模块采用可调电阻和三极管等元件组成，通过单片机的数字输出引脚控制功率调节元件的通断，实现对路灯亮度的调节。

3.继电器模块继电器模块通过单片机的数字输出引脚控制继电器的通断，实现对路灯的开关控制。

4.显示模块显示模块采用液晶显示屏，用于显示路灯当前的亮度和工作状态。

电源模块提供所需的电压和电流，保证整个控制器的正常工作。

1.初始化设置在软件设计中，首先需要进行单片机的初始化设置，包括模拟输入引脚、数字输出引脚和定时器等模块的设置，以及串行通信接口的初始化设置。

2.光照感应通过模拟输入引脚获取光敏电阻模块传感到的光照强度信号，并进行相应的信号处理，得到当前的亮度值。

3.亮度控制根据当前的亮度值，通过数字输出引脚控制功率调节模块，实现对路灯亮度的调节。

当光照强度较强时，降低路灯亮度；当光照强度较弱时，提高路灯亮度。

4.开关控制5.显示控制通过串行通信接口将当前的亮度值和工作状态发送到液晶显示屏上进行显示。

基于单片机控制的智能路灯控制系统设计一、本文概述随着科技的不断进步和城市化进程的加速，城市照明系统作为城市基础设施的重要组成部分，其智能化改造已成为提升城市管理水平和节能减排的重要措施。

智能路灯控制系统作为城市照明系统的核心，其设计和实现对于提高路灯的运行效率、降低能耗、增强城市照明的智能化水平具有重要意义。

本文旨在探讨基于单片机控制的智能路灯控制系统的设计方法和实现策略。

本文将介绍智能路灯控制系统的基本概念和功能需求，阐述其在城市照明中的作用和意义。

将详细分析单片机控制系统的工作原理及其在智能路灯控制中的应用，包括单片机的选型、外围设备的选择、控制算法的设计等关键技术问题。

接着，本文将重点介绍智能路灯控制系统的设计流程，包括硬件设计、软件编程、系统测试等环节，并结合实际案例，展示该系统在实际应用中的效果和优势。

本文将对智能路灯控制系统的发展趋势进行展望，探讨未来可能的技术革新和应用拓展。

通过本文的研究和分析，期望能够为相关领域的工程技术人员和研究人员提供有益的参考和启示，推动智能路灯控制系统的发展，为建设更加智能、节能、环保的城市照明系统贡献力量。

二、智能路灯控制系统总体设计本节将详细介绍基于单片机控制的智能路灯控制系统的总体设计。

该系统设计旨在实现路灯的智能化管理，提高能源利用效率，同时确保道路照明质量。

能效优化：通过精确控制路灯的开关和亮度，减少能源浪费，实现节能减排。

单片机控制单元：作为系统的核心，负责处理传感器数据，控制路灯的开关和亮度。

传感器单元：包括光强传感器和运动传感器，用于检测环境光线强度和行人车辆流动情况。

单片机根据传感器数据，通过预设的控制算法，决定路灯的开关和亮度。

通信协议：采用稳定可靠的通信协议，确保数据传输的实时性和安全性。

三、单片机控制模块设计单片机控制模块是整个智能路灯控制系统的核心部分，负责接收传感器信号、执行控制逻辑、以及驱动路灯的开关。

在本设计中，我们采用了广泛应用的STC89C52单片机作为核心控制器。

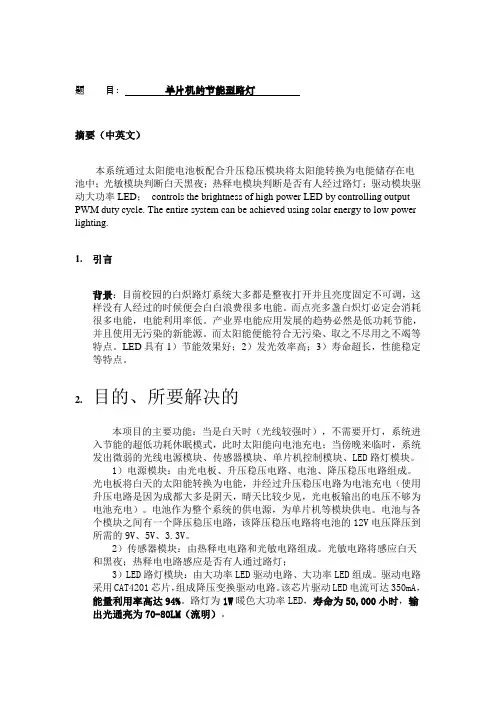

题目：单片机的节能型路灯摘要（中英文）本系统通过太阳能电池板配合升压稳压模块将太阳能转换为电能储存在电池中；光敏模块判断白天黑夜；热释电模块判断是否有人经过路灯；驱动模块驱动大功率LED；controls the brightness of high power LED by controlling output PWM duty cycle. The entire system can be achieved using solar energy to low power lighting.1.引言背景：目前校园的白炽路灯系统大多都是整夜打开并且亮度固定不可调，这样没有人经过的时候便会白白浪费很多电能。

而点亮多盏白炽灯必定会消耗很多电能，电能利用率低。

产业界电能应用发展的趋势必然是低功耗节能，并且使用无污染的新能源。

而太阳能便能符合无污染、取之不尽用之不竭等特点。

LED具有1）节能效果好；2）发光效率高；3）寿命超长，性能稳定等特点。

2.目的、所要解决的本项目的主要功能：当是白天时（光线较强时），不需要开灯，系统进入节能的超低功耗休眠模式，此时太阳能向电池充电；当傍晚来临时，系统发出微弱的光线电源模块、传感器模块、单片机控制模块、LED路灯模块。

1）电源模块：由光电板、升压稳压电路、电池、降压稳压电路组成。

光电板将白天的太阳能转换为电能，并经过升压稳压电路为电池充电（使用升压电路是因为成都大多是阴天，晴天比较少见，光电板输出的电压不够为电池充电）。

电池作为整个系统的供电源，为单片机等模块供电。

电池与各个模块之间有一个降压稳压电路，该降压稳压电路将电池的12V电压降压到所需的9V、5V、3.3V。

2）传感器模块：由热释电电路和光敏电路组成。

光敏电路将感应白天和黑夜；热释电电路感应是否有人通过路灯；3）LED路灯模块：由大功率LED驱动电路、大功率LED组成。

驱动电路采用CAT4201芯片，组成降压变换驱动电路。

基于单片机的路灯控制系统的设计路灯作为城市道路的重要设施，对于人们的日常出行和夜间安全起着至关重要的作用。

传统的路灯控制系统主要依赖于定时器和光敏电阻进行操作，无法满足实际需求。

基于单片机的路灯控制系统克服了传统系统的不足，具有灵活性和智能化的特点，能够自动感应环境亮度并根据需要进行控制。

本文将介绍基于单片机的路灯控制系统的设计。

硬件设计方面，系统主要由以下几个部分组成：单片机控制器、光敏电阻、继电器、LED灯等。

其中，单片机控制器是整个系统的核心，负责接收光敏电阻的信号并根据需求控制继电器的开关。

光敏电阻用于感应环境亮度，当周围光线不足时，光敏电阻的阻值增大，单片机控制器将通过GPIO口读取到的电压信号转换成数字信号进行处理。

继电器用于控制LED 灯的开关，当光线不足时，单片机控制器将发送控制信号给继电器，使其闭合，从而点亮LED灯。

软件设计方面，主要包括单片机控制程序的编写。

首先，需要进行初始化，设置单片机的时钟、IO口状态等。

随后，进入主循环，在主循环中，程序将不断地读取光敏电阻的电压值，并转换成数字信号进行处理。

根据环境亮度，程序将判断当前是否需要点亮LED灯，如果需要，则发送开启继电器的信号；反之，则发送关闭继电器的信号。

在程序的末尾，需要延时一段时间，以降低系统的功耗。

此外，为了提高系统的可靠性和稳定性，还可以考虑添加一些附加功能。

例如，可设置定时功能，让路灯在固定的时间段内工作；还可以添加过载保护功能，当灯泡功率过大时，系统自动进行断电保护。

综上所述，基于单片机的路灯控制系统是一种灵活性高、智能化的控制方式，能够根据环境亮度进行自动控制。

通过合理的硬件设计和软件设计，可以实现路灯的自动开关，提高能源利用效率，降低运行成本。

同时，可根据需求添加附加功能，进一步提升系统的可靠性和稳定性。

基于单片机的路灯控制系统未来有着广阔的应用前景，将会为城市的照明工程带来更加智能化的变革。

基于单片机的LED路灯控制系统设计引言：随着科技的飞速发展，节能环保成为了世界各国的共同目标。

而在城市照明领域，传统的荧光灯和高压钠灯逐渐被LED灯取代，以其高效节能、寿命长等优势成为了照明行业的主流。

本文将介绍一种基于单片机的LED路灯控制系统设计，旨在提高LED路灯的节能效果和照明质量。

一、系统设计概述本系统采用单片机作为控制核心，通过检测周围环境的亮度和路况，智能地控制LED路灯的亮度和开关状态，以达到最佳的节能效果和照明质量。

主要包括以下几个方面的设计内容：传感器模块、单片机控制模块、LED驱动模块、通信模块。

二、传感器模块设计1.光敏传感器：采用光敏电阻或光敏二极管作为感光元件，通过模拟电路将光信号转换为电信号，然后通过单片机的模拟输入引脚读取光强度数据。

2.路况传感器：采用压电材料或振动传感器，通过检测路面的振动和压力变化，判断是否有车辆经过。

同样通过模拟电路将信号转换为电信号，然后通过单片机的模拟输入引脚读取路况数据。

三、单片机控制模块设计1.单片机选型：选择一款适合的低功耗、高性能单片机，如STM32系列。

单片机通过模拟输入引脚读取传感器数据，并通过数字输出引脚控制LED的亮度和开关状态。

2.控制算法：利用单片机的计算能力，结合光强度和路况数据，设计合理的控制算法。

例如，当检测到光强度较低且无车辆经过时，路灯亮度调整到较低水平；当检测到光强度较低且有车辆经过时，路灯亮度调整到适中水平；当检测到光强度较高时，路灯关闭或亮度调整到最低水平。

3.系统界面设计：通过LCD显示屏和按键等外设，设计用户友好的系统界面，方便用户查看和设置LED路灯的工作状态和参数。

四、LED驱动模块设计将单片机的数字输出引脚连接到合适的LED驱动电路，以控制LED的亮度和开关状态。

可采用PWM调光技术控制LED的亮度，通过单片机输出不同的脉宽信号，控制LED的亮度级别。

同时，为了确保LED的正常工作，还需要设计合适的电源管理模块，提供稳定的电压和电流给LED。

基于单片机的智能路灯控制系统设计学士学位论文一、概述随着科技的不断发展，智能化已经成为当今社会的关键发展方向之一。

智能路灯作为智慧城市的重要组成部分，其控制和管理方式也正在逐步实现智能化。

本文将探讨基于单片机的智能路灯控制系统设计，以解决传统路灯控制系统存在的一些问题，如能耗高、管理不便等。

在此背景下，设计一种高效、智能的路灯控制系统显得尤为重要。

本文设计的智能路灯控制系统旨在通过单片机技术实现对路灯的智能化控制，以提高路灯管理的效率和节能性。

该系统能够根据实际情况自动调整路灯的亮度和开关状态，既保证了道路照明需求，又能有效降低能源消耗。

该系统还具有远程监控和管理功能，方便管理人员对路灯系统进行实时监控和操作。

本研究的设计方案将围绕单片机为核心控制单元，结合传感器、通信模块等外围设备，构建智能路灯控制系统的硬件和软件平台。

通过对系统的设计和实现，将有效解决传统路灯控制系统的不足，提高路灯系统的智能化水平和管理效率。

本研究的成果将具有一定的推广价值，为其他领域的智能化控制提供有益的参考和借鉴。

1. 研究背景和意义随着城市化进程的加快和智能化技术的普及，城市照明作为城市基础设施的重要组成部分，其智能化控制的需求也日益凸显。

传统的路灯控制系统主要依赖于固定的时间或手动控制，无法实现实时调节和灵活管理，这不仅导致了能源浪费，也不利于城市的美观和安全性。

基于单片机的智能路灯控制系统设计应运而生，具有重要的研究背景和意义。

研究背景方面，随着科技的进步和社会的发展，单片机技术在智能控制领域的应用日益广泛。

单片机具有体积小、功耗低、可靠性高等优点，可以实现对各种设备的智能化控制。

在路灯控制系统中引入单片机技术，不仅可以实现对路灯的智能化控制，还可以提高系统的可靠性和稳定性。

随着物联网、大数据等技术的快速发展，智能路灯控制系统的设计也具备了更多的可能性。

研究意义方面，基于单片机的智能路灯控制系统设计不仅可以实现对路灯的智能化管理，提高城市照明的安全性和美观性，还可以实现能源的节约和优化配置。

基于单片机的智能光控路灯的设计智能光控路灯是一种基于单片机控制的智能化照明系统，通过感光元件检测环境光照强度，并根据设置的控制参数自动控制路灯的开关，实现节能和智能控制的目的。

下面将介绍一种基于单片机的智能光控路灯的设计。

1.系统硬件设计智能光控路灯的硬件设计主要包括感光元件、单片机和执行器三部分。

感光元件可选择光敏电阻、光敏二极管或光敏三极管等，用于检测环境光照强度。

感光元件的输出电压或电阻和环境光照强度成反比，可通过电路连接到单片机的模拟输入引脚上。

单片机可选择常见的单片机芯片，如AVR系列或STM32系列等。

单片机的主要作用是读取感光元件的输出信号，进行模拟-to-数字转换，并根据设定的控制参数进行判断和控制。

执行器可选择继电器或三极管等，用于控制路灯的开关。

当判断需要开启路灯时，单片机输出高电平信号，触发执行器，将电源接通到路灯上；当判断需要关闭路灯时，单片机输出低电平信号，触发执行器，将电源断开。

除了感光元件、单片机和执行器外，还需要设计相应的电源电路、调试接口和人机交互接口等。

2.系统软件设计智能光控路灯的软件设计主要包括初始化设置、光照检测和控制策略三部分。

初始化设置部分主要是设置单片机的引脚模式和启动配置，将模拟输入引脚配置为输入模式，并使能模拟转换功能。

此外，还需要设置控制参数，如光照强度的阈值和调节灯光的时间等。

光照检测部分主要是读取感光元件的输出信号，并进行模拟-to-数字转换。

通过分析转换后的数字信号，可以得到当前环境的光照强度。

控制策略部分根据设定的控制参数和当前环境光照强度进行判断和控制。

当环境光照强度低于设定的阈值时，单片机判断需要开启路灯，触发执行器将电源接通；当环境光照强度高于设定的阈值时，单片机判断需要关闭路灯，触发执行器将电源断开。

此外，在软件设计中还可以考虑加入人机交互接口，如按键或触摸屏，使用户能够进行手动控制或设置控制参数。

总结：基于单片机的智能光控路灯的设计可以实现自动控制路灯的开关，节约能源并提高照明效果。

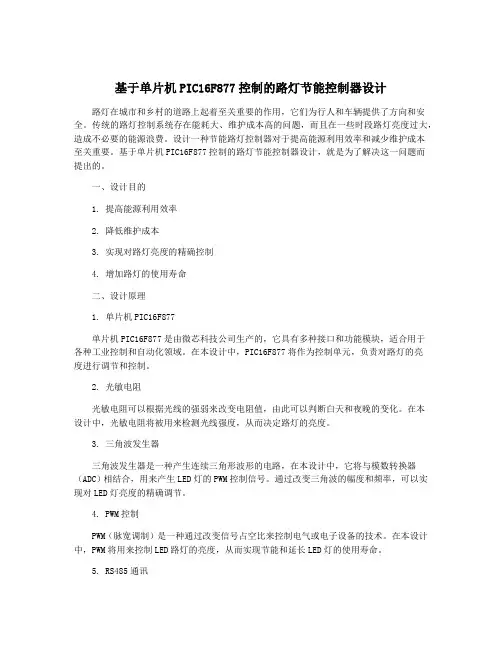

基于单片机PIC16F877控制的路灯节能控制器设计路灯在城市和乡村的道路上起着至关重要的作用，它们为行人和车辆提供了方向和安全。

传统的路灯控制系统存在能耗大、维护成本高的问题，而且在一些时段路灯亮度过大，造成不必要的能源浪费。

设计一种节能路灯控制器对于提高能源利用效率和减少维护成本至关重要。

基于单片机PIC16F877控制的路灯节能控制器设计，就是为了解决这一问题而提出的。

一、设计目的1. 提高能源利用效率2. 降低维护成本3. 实现对路灯亮度的精确控制4. 增加路灯的使用寿命二、设计原理1. 单片机PIC16F877单片机PIC16F877是由微芯科技公司生产的，它具有多种接口和功能模块，适合用于各种工业控制和自动化领域。

在本设计中，PIC16F877将作为控制单元，负责对路灯的亮度进行调节和控制。

2. 光敏电阻光敏电阻可以根据光线的强弱来改变电阻值，由此可以判断白天和夜晚的变化。

在本设计中，光敏电阻将被用来检测光线强度，从而决定路灯的亮度。

3. 三角波发生器三角波发生器是一种产生连续三角形波形的电路，在本设计中，它将与模数转换器（ADC）相结合，用来产生LED灯的PWM控制信号。

通过改变三角波的幅度和频率，可以实现对LED灯亮度的精确调节。

4. PWM控制PWM（脉宽调制）是一种通过改变信号占空比来控制电气或电子设备的技术。

在本设计中，PWM将用来控制LED路灯的亮度，从而实现节能和延长LED灯的使用寿命。

5. RS485通讯为了实现对多个路灯的集中控制，本设计将采用RS485通讯技术，搭建一个分布式路灯控制系统。

通过这种方式，可以在指定的时间段内对路灯进行集中管理，更加方便和灵活。

三、设计步骤1. 硬件设计在硬件设计方面，首先需要设计一个基于PIC16F877的主控板，然后需要接入光敏电阻、三角波发生器、ADC模块和PWM模块等。

通过这些硬件模块的相互配合，可以实现对LED路灯的精确控制。
