不锈钢波纹管工艺流程
1.材料准备：选择优质的不锈钢材料，如304、316L等，在规定的区域进行存放和整理，确保材料没有划痕和其他损伤。
2.材料切割：使用切割机械或激光切割机将不锈钢板材按照要求的宽度和长度进行切割，确保切割的尺寸准确。
3.辊压成型：将切割好的不锈钢板材放置在辊压机的进料装置上，通过一系列的辊轮进行辊压，将板材逐渐成型为波纹管。
4.冷拔：将辊压成型后的波纹管进行冷拔处理，提高其机械性能和表面质量，同时还可以调整其尺寸精度和圆度。
5.酸洗和酸洗：将冷拔后的波纹管进行酸洗和酸洗处理，去除其表面的氧化物和油污，保证其表面的干净和光滑。
6.裁切：根据客户的要求和使用需要，将酸洗和酸洗后的波纹管进行裁切，得到符合要求尺寸的管材。
7.焊接：对裁切好的波纹管进行焊接处理，使用手工焊接或自动焊接设备进行焊接，确保焊缝的质量和可靠性。
8.温度退火：将焊接好的波纹管进行温度退火处理，消除焊接过程中产生的应力和组织改变，提高其力学性能和耐腐蚀性能。
9.成品检测：对退火后的波纹管进行检测，检查其尺寸、表面质量、焊缝质量等是否符合要求，合格的进行打包。
10.包装和交付：将合格的波纹管进行包装，通常采用木箱或塑料膜进行包装，然后交付给客户或仓库。
以上是不锈钢波纹管的工艺流程，可以根据具体的生产要求和技术条件进行调整和优化。
在每个环节都应严格控制质量，确保生产出符合要求的不锈钢波纹管，满足客户的需求。
不锈钢波纹管工艺流程一、材料准备不锈钢波纹管的制作过程首先需要准备合适的材料。
通常情况下，不锈钢波纹管使用的是不锈钢板材。
在材料准备阶段，需要对不锈钢板材进行检查，确保其表面平整、无划痕、无裂纹等缺陷。
二、板材切割在不锈钢波纹管的制作过程中，需要将不锈钢板材按照一定的尺寸进行切割。
切割可以采用剪切或切割机械进行，确保切割的尺寸准确无误。
三、卷曲成型切割好的不锈钢板材需要进行卷曲成型，形成波纹管的形状。
卷曲成型可以采用机械设备进行，通过将不锈钢板材进行弯曲形成波纹状。
四、焊接卷曲成型后的不锈钢波纹管需要进行焊接，以保证其连接牢固。
焊接可以采用电弧焊、激光焊或者氩弧焊等方式进行。
焊接过程中需要注意控制焊接温度和时间，以避免过热或过冷引起的焊接缺陷。
五、表面处理焊接完成后的不锈钢波纹管需要进行表面处理，以提高其表面光洁度和耐腐蚀性。
表面处理可以采用抛光、酸洗、电镀等方法进行，确保不锈钢波纹管的表面质量达到要求。
六、测试检验制作完成的不锈钢波纹管需要进行测试检验，以确保其质量符合标准要求。
常用的测试检验方法包括压力测试、弯曲测试、冲击测试等。
测试检验的结果应符合相关标准的要求。
七、包装运输经过测试检验合格的不锈钢波纹管需要进行包装和运输。
包装可以采用木箱、纸箱或塑料包装等方式进行，以保护不锈钢波纹管的表面不受损坏。
运输过程中需要注意防震、防撞、防潮等措施，确保不锈钢波纹管的安全运输到目的地。
不锈钢波纹管的制作工艺流程包括材料准备、板材切割、卷曲成型、焊接、表面处理、测试检验和包装运输等环节。
每个环节的操作都需要严格按照工艺要求进行，以确保最终制作出的不锈钢波纹管具有良好的质量和性能。
不锈钢波纹管作为一种重要的管道材料，在石油化工、航空航天、建筑等领域有着广泛的应用前景。
波纹管的生产过程
1. 材料准备
波纹管的主要材料是金属，常见的有不锈钢、铜和铝。
在生产过程中，需要准备符合要求和规格的金属板材。
2. 制作波纹管形状
首先，将金属板材放到波纹管成型机中，通过特定的工艺和设备，使金属板材弯曲成波纹形状。
这将增加波纹管的柔性和弯曲能力。
3. 焊接
接下来，将波纹管的两端进行焊接。
这可以采用高频焊接、电子束焊接或其他适用的焊接方法。
焊接是波纹管制作的关键步骤，确保管道的密封性和耐压性。
4. 表面处理
完成焊接后，需要对波纹管进行表面处理。
这可能包括抛光、喷漆或其他处理方法，以提高波纹管的外观质量和防腐能力。
5. 检验
生产过程中的最后一步是对波纹管进行检验。
检验的目的是确保产品符合质量标准和要求。
常见的检验方法包括压力测试、外观检查和尺寸测量等。
6. 包装和出厂
一旦通过检验，波纹管将进行包装，并准备出厂。
适当的包装可以保护波纹管不受损坏，并方便运输和储存。
以上是波纹管的生产过程的简要介绍。
生产过程中需要注意材料的选择和质量控制，以确保最终产品的性能和可靠性。
波纹管的制作工艺
1. 简介
波纹管是一种常见的管材，具有较好的柔韧性和可塑性，广泛应用于工业、建筑和汽车制造等领域。
本文将介绍波纹管的制作工艺。
2. 材料准备
制作波纹管所需要的材料主要有以下几种：
- 不锈钢板材：一般选择304或316不锈钢，具有良好的耐腐蚀性和机械性能。
- 波纹管成型模具：用于将不锈钢板材压制成波纹形状。
3. 制作过程
3.1. 材料切割
首先，将不锈钢板材按照所需的长度和宽度进行切割。
为了保证切割的精度和平整度，可使用激光切割或剪板机进行切割。
3.2. 板材塑性处理
切割好的不锈钢板材需要进行塑性处理，以提高其可塑性。
一般可采用冷轧或热轧工艺进行处理。
3.3. 波纹管成型
将经过塑性处理的不锈钢板材放入波纹管成型模具中，通过加热和冷却等工艺，将板材压制成波纹形状。
成型过程中需要注意控制压力和温度，以确保成品波纹管的质量。
3.4. 表面处理
成型后的波纹管可能会有一些表面缺陷，需要进行表面处理以提高外观质量。
常见的表面处理方法有抛光、喷砂和电镀等。
3.5. 检验与包装
制作好的波纹管需要进行质量检验，检查其外观、尺寸和性能是否符合要求。
合格后，进行包装，以便运输和存储。
4. 结论
制作波纹管的工艺包括材料准备、切割、塑性处理、波纹管成型、表面处理和检验与包装等步骤。
通过合理的工艺控制和质量检验，可以制作出具有良好性能和外观的波纹管产品。
金属波纹管生产工艺1. 引言金属波纹管是一种常用的管道元件，广泛应用于石油、化工、电力等领域。
本文将介绍金属波纹管的生产工艺。
2. 原材料准备金属波纹管的制作所需原材料包括金属板材和波纹管芯。
选择适用的金属板材，如不锈钢、碳钢等，并确保其质量符合相关标准。
波纹管芯可以采用不锈钢带或不锈钢丝等材料制成。
3. 波纹管芯的加工首先，将波纹管芯的材料切割成合适的长度。
然后，通过卷曲、压制等方法给波纹管芯赋予特定的波纹形状。
确保波纹管芯的加工精度和质量。
4. 金属管的制作将选定的金属板材切割成适当宽度的带状材料。
然后，将波纹管芯放置在金属板材上，并用适当的工具将其包裹起来。
确保金属板材与波纹管芯之间紧密结合，并保持波纹管芯的形状。
5. 管道封口将金属波纹管的两端封口，以确保管道的密封性。
可以通过焊接、螺纹连接等方法进行封口。
根据具体需求选择适合的封口方式。
6. 表面处理对金属波纹管进行表面处理，以提高其防腐蚀性能和外观质量。
常见的表面处理方法包括喷涂、镀锌等。
7. 检验与包装对金属波纹管进行质量检验，确保其符合相关标准和要求。
将合格的金属波纹管进行包装，以便运输和储存。
8. 结论通过上述工艺步骤，金属波纹管的生产得以完成。
制造过程中需要考虑选材、加工、封口等方面的要求，以确保金属波纹管的质量和性能。
以上是关于金属波纹管生产工艺的简要介绍。
希望本文对您有所帮助。
*注意：文档内容仅供参考，具体生产工艺需根据实际情况进行调整。
*。
波纹管制造工艺
波纹管制造工艺主要包括以下步骤：
1. 材料选择：波纹管通常由金属材料制成，如不锈钢、铜、铝等。
具体选择哪种材料应根据波纹管的使用环境和要求进行选择。
2. 毛坯制造：根据波纹管的形状和尺寸，选择合适的金属材料进行加工。
常用的方法包括冲压、弯曲、拉伸等。
3. 波纹制造：这是波纹管制造的关键步骤，通常采用高频焊接、超声波焊接等方法。
在焊接前，需要对毛坯进行清洁和预处理，以确保焊接质量。
4. 波纹管成型：通过一系列的成型工艺，将波纹管制作成所需形状和尺寸。
常见的成型方法包括卷曲成型、折弯成型等。
5. 热处理：在波纹管制作完成后，需要进行热处理以消除残余应力，提高波纹管的刚性和稳定性。
6. 表面处理：为了提高波纹管的防腐性能，需要进行表面处理，如喷涂、电镀等。
7. 质检：在波纹管制造完成后，需要进行严格的质量检查，包括尺寸、形状、表面质量、性能等方面的检测。
只有符合质量要求的波纹管才能被视为合格品。
除了上述步骤外，波纹管的制造工艺还包括一些辅助步骤，如模具设计、制造、调整等。
模具的设计和制造是影响波纹管质量的关键因素之一，需要根据具体的产品要求和生产条件进行设计和调整。
总的来说，波纹管的制造工艺涉及到多个环节和步骤，需要严格控制每个环节的质量和工艺参数，以确保最终产品的性能和品质达到预期要求。
此外，随着技术的不断发展和进步，波纹管的制造工艺也在不断改进和创新，以提高生产效率、降低成本并满足更高的性能要求。

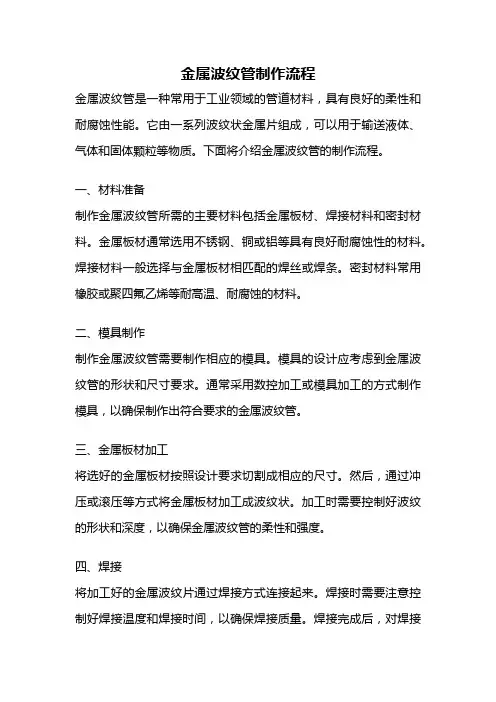

金属波纹管制作流程金属波纹管是一种常用于工业领域的管道材料，具有良好的柔性和耐腐蚀性能。
它由一系列波纹状金属片组成，可以用于输送液体、气体和固体颗粒等物质。
下面将介绍金属波纹管的制作流程。
一、材料准备制作金属波纹管所需的主要材料包括金属板材、焊接材料和密封材料。
金属板材通常选用不锈钢、铜或铝等具有良好耐腐蚀性的材料。
焊接材料一般选择与金属板材相匹配的焊丝或焊条。
密封材料常用橡胶或聚四氟乙烯等耐高温、耐腐蚀的材料。
二、模具制作制作金属波纹管需要制作相应的模具。
模具的设计应考虑到金属波纹管的形状和尺寸要求。
通常采用数控加工或模具加工的方式制作模具，以确保制作出符合要求的金属波纹管。
三、金属板材加工将选好的金属板材按照设计要求切割成相应的尺寸。
然后，通过冲压或滚压等方式将金属板材加工成波纹状。
加工时需要控制好波纹的形状和深度，以确保金属波纹管的柔性和强度。
四、焊接将加工好的金属波纹片通过焊接方式连接起来。
焊接时需要注意控制好焊接温度和焊接时间，以确保焊接质量。
焊接完成后，对焊接处进行打磨和抛光，使其表面光滑。
五、密封处理为了确保金属波纹管的密封性能，需要在连接处涂抹密封材料。
密封材料的选择应根据具体工作环境和介质来确定。
涂抹密封材料后，需要进行密封性能测试，确保金属波纹管的密封效果达到要求。
六、表面处理金属波纹管的表面处理可以采用喷涂、电镀或镀锌等方式，以增加其耐腐蚀性和美观度。
表面处理完成后，需要进行质量检验，确保金属波纹管的表面处理质量符合要求。
七、成品检验制作完成的金属波纹管需要进行全面的成品检验。
检验内容包括外观质量、尺寸精度、波纹形状、焊接质量和密封性能等。
只有通过严格的检验，才能确保金属波纹管的质量达到标准要求。
八、包装和运输合格的金属波纹管需要进行适当的包装，以防止在运输过程中受到损坏。
常用的包装方式包括木箱包装或塑料薄膜包装。
在运输过程中，需要注意避免与其他物品摩擦或碰撞，以确保金属波纹管的完好性。
波纹管生产工艺流程波纹管是一种用于输送液体或气体的管道，具有良好的弯曲性能和耐高温、耐腐蚀性能。
下面是一种常见的波纹管生产工艺流程。
第一步：原材料准备波纹管的主要原材料是不锈钢板，常见的是304和316不锈钢。
首先需要按照设计要求，选用合适规格的不锈钢板，并进行裁剪和打磨处理。
第二步：模具制备根据产品设计要求，制备相应的波纹管模具。
模具的大小和形状会影响到最终产品的规格和外观，因此需要非常精确的制备。
第三步：冲压成型将裁剪好的不锈钢板放入模具中，并使用冲床进行冲压成型。
冲压的同时，模具中的成型块会逐渐形成波纹管的形状。
第四步：焊接将冲压成型好的波纹管焊接在一起，通常是将两个端口相互对应焊接。
焊接时需要控制好焊接温度和焊接时间，保证焊接接头的质量。
第五步：调整尺寸由于冲压和焊接过程可能会使波纹管的尺寸不太准确，因此需要对产品进行尺寸调整。
通常采用机械加工或压力调整的方式，确保波纹管的规格符合设计要求。
第六步：表面处理对波纹管进行表面处理，提高其耐腐蚀和耐高温性能。
常见的表面处理方法有抛光、喷砂、电镀等。
第七步：检测和质量控制对成品波纹管进行检测，包括外观检查、尺寸测量、焊接接头的质量检测等。
确保产品质量符合标准要求。
第八步：包装和发货将合格的波纹管进行包装，并按照客户要求进行标识。
然后安全妥善地发货给客户。
以上就是波纹管的生产工艺流程。
这个流程的具体细节和操作方法会根据不同的厂家和产品有所差异，但总体上都是按照这个基本步骤进行的。
通过科学合理的生产工艺，可以确保生产出高质量的波纹管产品。
JIANGSU SUCHUANG PIPE TECHNOLOGY CO.,LTD金属波纹管的成型工序单波连续成型法金属波纹管单波连续成型的工作程序如下。
㈠合模上、下两片对称的推模④和模片⑦同时平行地向管坯料轴心线垂直移动，将安装在芯轴②上的薄壁管坯料①从外表面紧紧地包住。
㈡进芯轴芯轴克服密封圈③和管坯料内壁的摩擦阻力，向左移动，使固定在芯轴上的密封圈与模片相对运动到事先调定的位置。
㈢充填压力液体工作液体从芯轴中心孔流向两道密封圈之间，对管坯料内壁起作用。
在液体压力的作用下，两道密封圈之间的管坯料凸起，形成初波。
㈣进推模推模克服弹簧⑥的阻力，沿着导向滑杆⑤向右移动，使原先初波的高度民主增加，宽度缩小，直至设计尺寸为止。
再经过：五、泄液压；六、分模；七、退芯轴；八、退推模这四个工序把已经成型的波纹管从模具中脱出来；同时，又为下一个波纹的成型做好了准备。
如此循环。
每成型一个波纹约用4~40秒的时间。
通径越大，成型所需的时间就越长。
成型模具设计要素波纹管液压成型模具由一个芯轴、一付推模和一付模片组成。
它们工作部位的截面形状相应于波纹管截面形状而变化。
材料宜用中碳钢或普通合金钢，如45、40C。
其强度、硬度和韧性方面的要求可与一般模具设计标准相同，但膜具各部位的几何尺寸，形位公差的确定，必须根据长期实践所获得的成熟经验来考虑。
否则，成功地设计出理想的模具是很困难的。
不柱度和不同轴度对于通径为150毫米以下或各种当量截面的，不同波形的中小规格的波纹管，推膜中心工作部位的不同轴度不能大于0。
03~0。
05毫米，其不柱度不能大于0。
05~0。
08毫米。
尤其是对矩形截面的波纹管膜具，要求还要更高一些。
否则，在合膜的时候，就可能将管坯咬破，使之漏液，结果会由于压力损失而使波纹成型不出来。
即使管坯未被咬破（仅是被咬伤了），成型时，这个部位壁厚就会更加变薄。
这样，必然影响它的使用寿命。
对于矩形截面的波纹管，则在四个面上的波纹厚度、波谷宽度可能产生不均匀，或是波纹深度有差异。

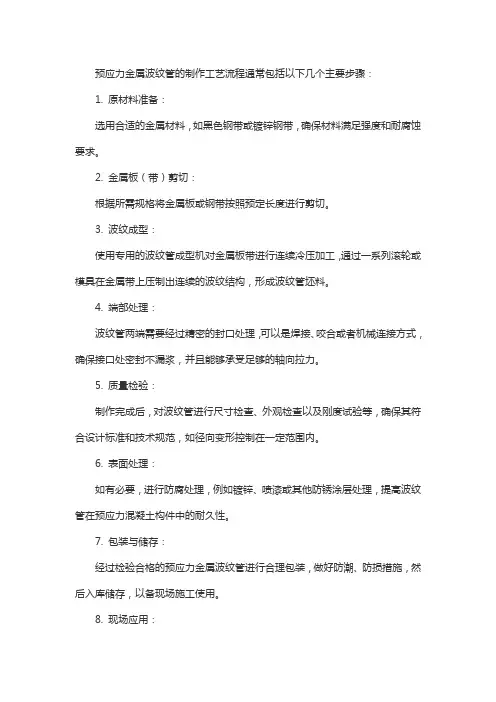

预应力金属波纹管的制作工艺流程通常包括以下几个主要步骤：
1. 原材料准备：
选用合适的金属材料，如黑色钢带或镀锌钢带，确保材料满足强度和耐腐蚀要求。
2. 金属板（带）剪切：
根据所需规格将金属板或钢带按照预定长度进行剪切。
3. 波纹成型：
使用专用的波纹管成型机对金属板带进行连续冷压加工，通过一系列滚轮或模具在金属带上压制出连续的波纹结构，形成波纹管坯料。
4. 端部处理：
波纹管两端需要经过精密的封口处理，可以是焊接、咬合或者机械连接方式，确保接口处密封不漏浆，并且能够承受足够的轴向拉力。
5. 质量检验：
制作完成后，对波纹管进行尺寸检查、外观检查以及刚度试验等，确保其符合设计标准和技术规范，如径向变形控制在一定范围内。
6. 表面处理：
如有必要，进行防腐处理，例如镀锌、喷漆或其他防锈涂层处理，提高波纹管在预应力混凝土构件中的耐久性。
7. 包装与储存：
经过检验合格的预应力金属波纹管进行合理包装，做好防潮、防损措施，然后入库储存，以备现场施工使用。
8. 现场应用：
在桥梁、建筑等工程中，预应力金属波纹管作为预应力筋的保护套管，在混凝土浇筑前预先布置好，确保预应力筋在张拉后能有效传递荷载并防止腐蚀。
综上所述，预应力金属波纹管的生产是一个从原材料选取到成品出厂再到施工现场使用的全过程，每一步都需要严格的质量控制和工艺管理。
