HC10林格曼黑度计使用说明

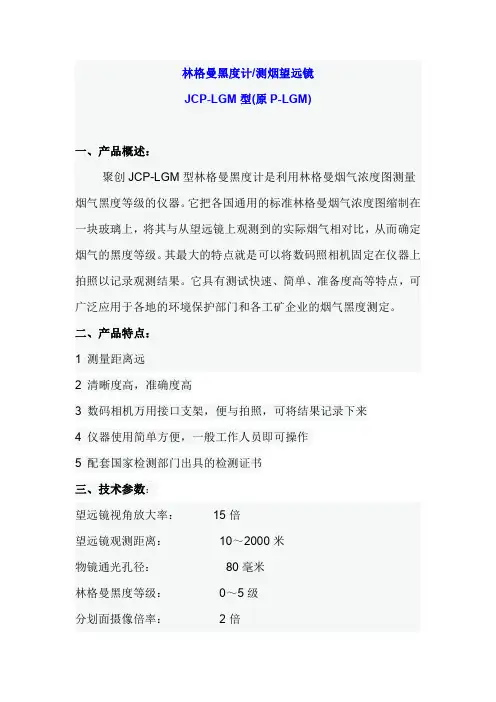

林格曼黑度计/测烟望远镜
JCP-LGM型(原P-LGM)
一、产品概述：
聚创JCP-LGM型林格曼黑度计是利用林格曼烟气浓度图测量烟气黑度等级的仪器。

它把各国通用的标准林格曼烟气浓度图缩制在一块玻璃上，将其与从望远镜上观测到的实际烟气相对比，从而确定烟气的黑度等级。

其最大的特点就是可以将数码照相机固定在仪器上拍照以记录观测结果。

它具有测试快速、简单、准备度高等特点，可广泛应用于各地的环境保护部门和各工矿企业的烟气黑度测定。

二、产品特点：
1测量距离远
2清晰度高，准确度高
3数码相机万用接口支架，便与拍照，可将结果记录下来
4仪器使用简单方便，一般工作人员即可操作
5配套国家检测部门出具的检测证书
三、技术参数：
望远镜视角放大率：15倍
望远镜观测距离：10～2000米
物镜通光孔径：80毫米
林格曼黑度等级：0～5级
分划面摄像倍率：2倍
外型尺寸：（600×105×105）mm 四、产品效果：
（聚创环保提供）。

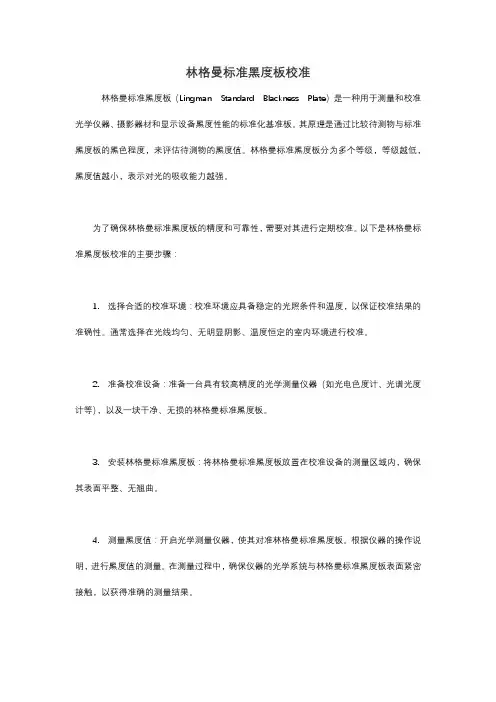

林格曼标准黑度板校准林格曼标准黑度板 Lingman Standard Blackness Plate）是一种用于测量和校准光学仪器、摄影器材和显示设备黑度性能的标准化基准板。

其原理是通过比较待测物与标准黑度板的黑色程度，来评估待测物的黑度值。

林格曼标准黑度板分为多个等级，等级越低，黑度值越小，表示对光的吸收能力越强。

为了确保林格曼标准黑度板的精度和可靠性，需要对其进行定期校准。

以下是林格曼标准黑度板校准的主要步骤：1. 选择合适的校准环境：校准环境应具备稳定的光照条件和温度，以保证校准结果的准确性。

通常选择在光线均匀、无明显阴影、温度恒定的室内环境进行校准。

2. 准备校准设备：准备一台具有较高精度的光学测量仪器 如光电色度计、光谱光度计等），以及一块干净、无损的林格曼标准黑度板。

3. 安装林格曼标准黑度板：将林格曼标准黑度板放置在校准设备的测量区域内，确保其表面平整、无翘曲。

4. 测量黑度值：开启光学测量仪器，使其对准林格曼标准黑度板。

根据仪器的操作说明，进行黑度值的测量。

在测量过程中，确保仪器的光学系统与林格曼标准黑度板表面紧密接触，以获得准确的测量结果。

5. 记录测量数据：记录测量得到的林格曼标准黑度板的级数，与实际理论值进行比较。

如果存在偏差，需要进行后续的校准调整。

6. 校准调整：根据测量数据与实际理论值的比较，采用相应的校准方法对林格曼标准黑度板进行调整。

常见的校准方法包括线性校准、非线性校准等。

7. 验证校准效果：在校准完成后，再次使用光学测量仪器对林格曼标准黑度板进行测量，检查校准效果。

如果校准效果满意，可以继续使用；如果不满意，需要重新进行校准。

8. 储存和维护：在校准完成后，将林格曼标准黑度板妥善储存，避免阳光直射和高温环境。

同时，定期进行维护和检查，确保其性能稳定。

总之，林格曼标准黑度板的校准是一个严谨的过程，需要严格按照相关规定和步骤进行。

通过定期校准，可以确保林格曼标准黑度板的精度和可靠性，为光学仪器、摄影器材和显示设备的黑度性能评估提供准确的基准。

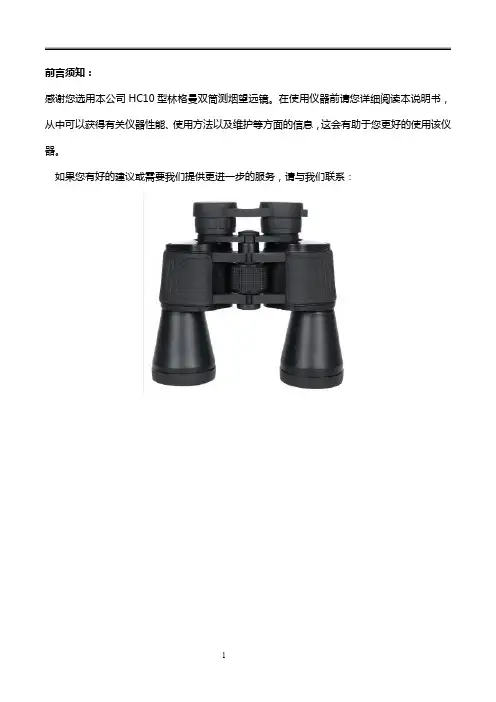

前言须知：感谢您选用本公司HC10型林格曼双筒测烟望远镜。

在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。

如果您有好的建议或需要我们提供更进一步的服务，请与我们联系：目录第一章概述 (3)1.1产品介绍 (3)1.2使用范围 (3)1.3性能参数 (3)1.4外部结构 (3)第二章使用 (4)2.1验收 (4)2.2工作环境 (4)2.3基本调节方法 (4)2.4观测位置和条件 (4)第三章读数与统计 (5)3.1观测方法与频率 (5)3.2计算 (5)3.3结束 (6)第四章仪器保养 (6)4.1维护及保养 (6)附录：烟气黑度观测记录表 (11)第一章概述1.1产品介绍HC10测烟望远镜将各国通用的标准林格曼烟气浓度图缩制在一块玻璃上，从而对烟气黑度进行监测。

将在望远镜目镜中看到的烟气与林格曼烟气浓度图直接作对比，确定烟气的黑度等级。

由于体积小巧，携带方便，使烟气黑度的测试变得快速、简便，使监测工作的准确度得到提高。

1.2使用范围该仪器广泛应用于各地的环境保护部门、环境监测部门、各工矿企业及各大院校的烟气黑度测定工作及研究。

通过对烟气黑度的测定，可以分析烟气排放对空气的污染程度及燃料的燃烧利用率，从而为环境管理和节约能源提供有效的监测手段。

1.3性能参数林格曼黑度等级O～5级；视角放大率10倍；可观测距离10～500米；物镜通光孔径50毫米；分划面摄像倍率2倍；目视观察误差：不大于0.5级1.4外部结构1.41目镜盖：主要用于挡灰，保护目镜1.42目镜调节钮：左右旋转矫正屈光度，使林格曼图像在不同视力的观测者眼中清晰。

1.43物镜盖：主要用于挡灰，用来保护物镜。

1.44调节钮：左右旋转使观测者观测物体能够清晰成像。

第二章使用2.1验收2.11核对仪器的备件和附件与装箱单是否相符。

2.12如有损坏或缺件请立即与我们联系。

2.2工作环境2.2.1仪器应在干燥、清洁场所使用和保存。

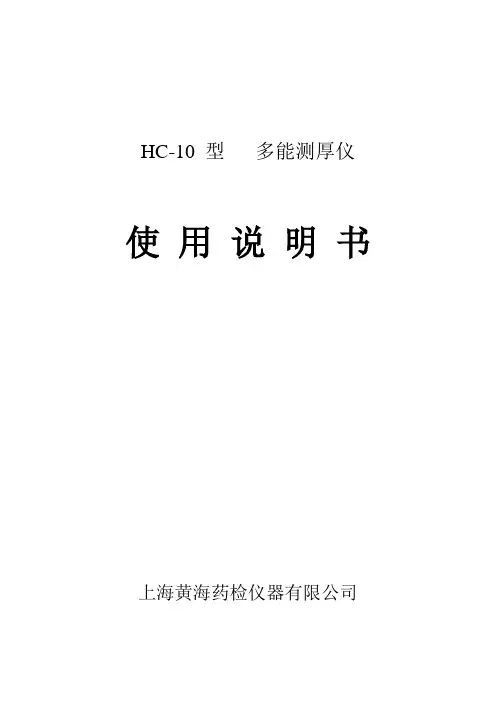

HC-10 型多能测厚仪使用说明书上海黄海药检仪器有限公司产品简介HC-10型多能测厚计是专门用于测量刚性和非刚性柔软类物体的多用途量具，量仪在不损伤被测物体表面的情况下可得到精确的测量值，它广泛用于下列行业。

医药工业：片剂、糖衣片、薄膜底片、浸膏、丸粒等的直径和厚度的测量、还可以用于测量胶囊的壁厚和药物包装的塑料薄膜厚度。

橡胶工业：橡胶板、平胶带、运输带等。

建材工业：纤维板、胶合板和装饰材料板等。

塑料工业：硬塑板、软塑板、绝缘板、尼龙板和塑料薄膜等。

此外量仪还可以用于皮革、纸张、针纺织品等的厚度测量。

HC-10型多能测厚仪主要零件均采用不锈钢材料成熟工艺精心制造，是生产第一线，质量检测部门和科研实验室等部门的必备量具，它测量精度高、重复性好、耐腐蚀、耐磨损，具有轻小简练，美观实用的特点。

技术特征：测量范围 0～10mm测量分度值 0.01mm外形尺寸（H×L×W）185×130×100重量 1.4Kg注：1、本仪器可测量0、1、2、3号的胶囊壁厚。

使用说明及注意事项1.本量仪出厂时均已进行校正，用户在使用时若发现出现示值差可按以下方法自行校正，旋动百分表表盘，使表盘上“0”刻线与长指针重合即可。

2.不锈钢转动盘上设有不同功能的三个基准。

⑴Φ18圆柱平端而基准，供测量药片厚度和塑料等柔软类物体的厚度；⑵垂直Φ5圆头基准供测量胶囊顶端的壁厚；⑶横向Φ5圆头基准供测量胶囊径向的壁厚；3.用户工作时可选择需要的测量基准进行测量，方法如下：⑴旋动立柱上定位旋钮，使定位销脱离圆平台；⑵转动圆平台，选择需要的测量基准，使之与百分表触头接触；⑶旋动立柱上定位旋钮，使定位销复位；⑷向上拔动百分表表头上部挡帽，在基准上放入待测物体，然后放下挡帽使测杆触头与物体接触，便可按百分表指示读得测量值。

4.测量圆柱形物体时，测杆触头轴线应与圆柱形物体直径一致。

5.测量时动作应轻柔，不准把被测物体强行推入测杆触头下，也不可急骤放下测杆触头。

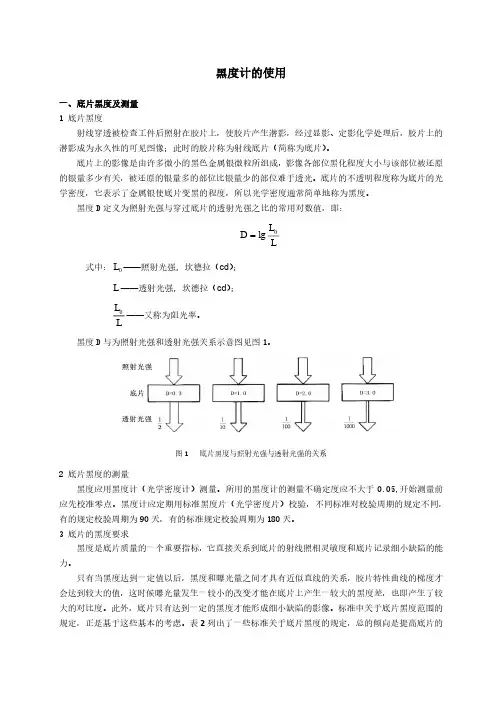

黑度计的使用一、底片黑度及测量1 底片黑度射线穿透被检查工件后照射在胶片上，使胶片产生潜影，经过显影、定影化学处理后，胶片上的潜影成为永久性的可见图像；此时的胶片称为射线底片（简称为底片）。

底片上的影像是由许多微小的黑色金属银微粒所组成，影像各部位黑化程度大小与该部位被还原的银量多少有关，被还原的银量多的部位比银量少的部位难于透光。

底片的不透明程度称为底片的光学密度，它表示了金属银使底片变黑的程度，所以光学密度通常简单地称为黑度。

黑度D 定义为照射光强与穿过底片的透射光强之比的常用对数值，即：LL D 0lg式中：0L ——照射光强, 坎德拉（cd ）；L ——透射光强, 坎德拉（cd ）； LL 0——又称为阻光率。

黑度D 与为照射光强和透射光强关系示意图见图1。

2 底片黑度的测量黑度应用黑度计（光学密度计）测量。

所用的黑度计的测量不确定度应不大于0.05,开始测量前应先校准零点。

黑度计应定期用标准黑度片（光学密度片）校验，不同标准对校验周期的规定不同，有的规定校验周期为90天，有的标准规定校验周期为180天。

3 底片的黑度要求黑度是底片质量的一个重要指标，它直接关系到底片的射线照相灵敏度和底片记录细小缺陷的能力。

只有当黑度达到一定值以后，黑度和曝光量之间才具有近似直线的关系，胶片特性曲线的梯度才会达到较大的值，这时候曝光量发生一较小的改变才能在底片上产生一较大的黑度差，也即产生了较大的对比度。

此外，底片只有达到一定的黑度才能形成细小缺陷的影像。

标准中关于底片黑度范围的规定，正是基于这些基本的考虑。

表2列出了一些标准关于底片黑度的规定，总的倾向是提高底片的黑度范围。

表2 部分标准关于底片黑度的规定技术级别GB/T3323-2005GB/T12605-2008JB/T4730-2005ASME V -2004 A≥2.0 2.0~4.0 1.5~4.0AB—— 2.0~4.01.8~4.0B≥2.3 2.3~4.0 2.3~4.0上述规定仅仅是底片可以采用的黑度范围，国内外某些标准进一步规定了同一张底片的允许黑度范围，以保证同一张底片具有相同的射线照相灵敏度，这种规定同时具有限定有效透照区的作用。

林格曼黑度标准林格曼黑度标准是指用来测定纸张和印刷品表面黑度的国际标准。

林格曼黑度是指光线在纸张或印刷品表面反射的能力，它是衡量纸张表面黑度的重要指标。

在印刷品制作过程中，正确的黑度标准可以确保印刷品的质量，影响着印刷品的色彩表现和视觉效果。

下面将详细介绍林格曼黑度标准的相关内容。

首先，林格曼黑度标准的测定方法主要有两种，分别是GretagMacbeth和HunterLab测定法。

GretagMacbeth测定法是通过使用专业的色彩测定仪器，测定纸张或印刷品表面的光反射能力，从而得出黑度数值。

而HunterLab测定法则是通过测定纸张或印刷品表面的Lab数值，来计算出黑度数值。

这两种方法都是国际上常用的测定方法，能够准确地反映出纸张或印刷品的黑度情况。

其次，林格曼黑度标准的应用范围非常广泛。

在印刷品制作过程中，正确的黑度标准可以确保印刷品的色彩准确度和一致性。

同时，对于不同类型的印刷品，比如书籍、杂志、包装等，也需要根据不同的要求来确定黑度标准。

另外，在纸张制造过程中，也需要根据不同的用途来确定纸张的黑度标准，以确保纸张的质量和适用性。

再次，林格曼黑度标准的重要性不言而喻。

黑度标准直接影响着印刷品的视觉效果和色彩表现，对于提升印刷品的品质和竞争力起着至关重要的作用。

同时，黑度标准也是保证印刷品生产过程中的一致性和稳定性的重要手段，能够有效地控制印刷品的质量。

最后，对于印刷品制作和纸张制造企业来说，建立科学的林格曼黑度标准体系是非常重要的。

通过建立科学的黑度标准体系，可以有效地提高印刷品的质量和生产效率，降低生产成本，提升企业竞争力。

因此，企业应该重视林格曼黑度标准的制定和执行，不断优化和完善黑度标准体系，以适应市场的需求和企业的发展。

总之，林格曼黑度标准是印刷品制作和纸张制造过程中非常重要的指标，它直接影响着印刷品的质量和视觉效果。

正确的黑度标准能够确保印刷品的色彩准确度和一致性，提高印刷品的品质和竞争力。

型林格曼烟尘黑度计安全操作及保养规程1. 引言型林格曼烟尘黑度计是用于测量空气中烟尘含量的仪器，广泛应用于工业、环境监测、烟气治理等领域。

为了确保烟尘黑度计的正常使用和延长其寿命，本文档旨在介绍烟尘黑度计的安全操作和保养规程。

2. 安全操作规程2.1 操作前准备•在操作之前，检查烟尘黑度计的外观是否完好，如有损坏应及时修理或更换。

•确保烟尘黑度计有足够的电源供应，并满足工作要求。

•阅读并熟悉烟尘黑度计的操作手册。

2.2 正确操作•严格按照烟尘黑度计的操作手册进行操作，确保遵循正确的步骤。

•使用合适的防护设备，如手套、护目镜等，以保护操作人员的安全。

•注意操作时的姿势，确保稳定和平衡。

2.3 禁止操作•不得未经许可对烟尘黑度计进行拆卸或修改。

•禁止使用过于损坏的烟尘黑度计。

•不得将烟尘黑度计暴露在高温、高湿度或腐蚀性气体等有害环境中。

2.4 应急措施•在操作烟尘黑度计时，准备好灭火器和急救药品等应急工具和设备。

•定期进行演练，以提高操作人员应对突发情况的应急能力。

•在发生事故或急救情况时，立即采取适当的措施，并及时报告相关人员。

3. 保养规程3.1 日常保养•每次使用完毕后，及时清理烟尘黑度计的外观和工作区域，防止杂物进入仪器内部。

•定期对烟尘黑度计进行功能测试和校准，确保其准确性和可靠性。

•避免长时间不使用烟尘黑度计，如需长时间存放，应将其放置在干燥、通风良好的地方。

3.2 定期保养•按照烟尘黑度计的操作手册，定期进行清洁维护，并更换损坏或老化的零部件。

•定期校准烟尘黑度计的测量准确性，确保其与标准设备的一致性。

3.3 专业维护•在烟尘黑度计出现故障或需要维修时，应及时联系专业的维修人员进行处理。

•不得未经授权自行拆卸或修复烟尘黑度计，以免造成更大的损坏。

4. 结论本文档介绍了型林格曼烟尘黑度计的安全操作和保养规程，包括操作前准备、正确操作、禁止操作、应急措施、日常保养、定期保养和专业维护等方面。

一、用途本烟气墨度测定望远镜是供环保部门及工矿企业对环境污染和能源节约进行监的专用仪器。

本仪器将烟尘的监测由林格曼烟气浓度图日测法转化通过高质量的棱镜望远镜远距离测定，因此具有体积小，视场大，测距远，速度快，精度高和携带方便，容易掌握等一系列优点，是一种监测烟尘黑度的理想仪器。

二、主要参数望远镜放大倍率10×望远镜物镜口径50mm林格曼黑度等级0级、1级、2级、3级、4级、5级目视观测误差不大于0.5级三、结构原理本仪器采用双目棱镜望远系统，而在望远镜分划板上制有相应干林格曼烟气浓度图1-5级的灰度阶梯块，全透明部分则为0级、观测者通过望远镜左侧目镜将烟尘目标与该级灰度阶梯块比较，从而测定烟气黑度标准等级。

四、使用方法从皮袋中取出仪器，脱气目镜盖和物镜盖，然后将仪器对准被监测的烟囱口，调节望远镜，使烟囱口冒出的黑烟清晰，即可进行比较测定。

测定时应注意以下几点：观测时的照明光（即太阳的直射光或来自天空的照射光）应为侧光，与视线近似地成直角应避免正面光及背光在阴雾情况下，由于天空背景较暗，读数时应记取稍偏低的级别烟囱出口背景上不要有山、树和建筑物之类暗黑的障碍物观察时应代表锅炉正常运转状态，要求锅炉负荷保持在额定负荷的80%以上，此时不得向煤中加水，不得过量鼓风衡释观测不能一次为准，每次间隔可掌握在0.1-1分钟之间，依次记录数据（每次观测瞬时黑度），如烟尘黑度处于二级之间，可估计到1/2 级黑度值，最后将测得的值取平均值，即为该烟尘的黑度五、保养仪器应放在通风干燥处，并远离酸碱等挥发笥或腐蚀性较强的化学药品在使用过程中，应防止碰撞，仪器外表及花纹橡胶也应避免接触有机溶剂远望远镜物镜、目镜等内部零件均经检验并加以密封，不要任意拆开。

镜面如有灰尘污垢可用镜头刷或镜头纸掸去每次用毕，须将目、物镜盖分别盖好，外表擦试干净，然后装入袋内六、仪器的成套性10×50烟气黑度测定望远镜1台使用说明书1份镜头布1块干燥剂1袋皮袋1只皮带1条产品检验合格证1份。

林格曼黑度图操作作业指导书编制：________________ 审核：________________ 批准：________________ 生效：________________注意事项：1.应保持图面的整洁，定期对图面用干布擦拭，如图面被弄脏或褪色，应立即换掉，以免影响观察的精度。

2.观察烟气的仰视角应尽可能低，应尽量避免在过于陡峭的角度下观察认真填写试验记录3.使用本仪器测试数据发表论文后，请送一份复印件至本测试中心一，目的规范林格曼烟气浓度图操作方法，保证测试准确性和仪器的正常合理使用。

二，范围适用于林格曼烟气浓度图（QT203M）。

三，职责检测技术人员按本作业指导书对林格曼烟气浓度图进行操作和维护。

四，责任使用人员：按照本规程，正确对仪器使用、维护，做使用登记。

保管人员：负责对仪器进行定期维护、保养。

实验室负责人：负责仪器综合管理。

五，内容5.1观察前将安装好的林格曼烟气浓度图及其三脚架放置在平稳的地方，并用手扶稳，以免倾倒，使用时图面上不要加任何覆盖层，以免削弱图面的照明。

5.2 应在白天进行观察，放置三脚架时应使图面面向观察者，应尽量可能使图位于观察者至烟囱顶部的连线上，并使图与烟气有相似的天空背景，图距观察者应有足够的距离以使图上的线条看起来似乎消失，从而使每个方块有均与的黑度，对于绝大多数这一距离约为15米以上。

5.3 观察时应将离开烟囱的烟的黑度与图上的黑度进行比较，记下烟气的林格曼级数及这种黑度的烟持续排放时间，如烟气黑度处于两个林格曼级之间，可估计一个1/2或者1/4林格曼级数。

5.4 观察烟气力求在比较均匀的天空照明下进行，如在太阳光照射下观察，应尽量使照射光线与视线成直角，光线不应来自观察者的前方或后方，白色的方块提供一个有关照明的指标，用于发现图上任何遮阴、照明不均匀及雨斑或别的污点，如在阴霾的情况下观察，由于天空背景较暗，在读书时应根据经验取稍偏低的级数。

6. 参考文件《QT203M 林格曼烟气浓度图使用说明书》《固定污染源排放烟气黑度测定林格曼黑度图法作业指导书》。

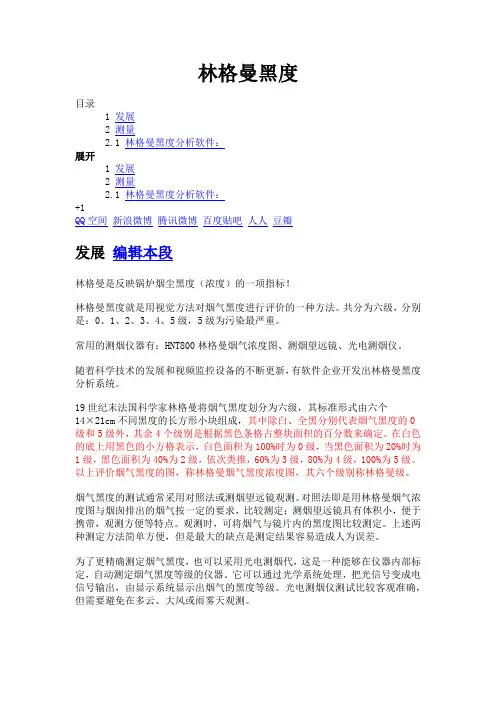

林格曼黑度目录1 发展2 测量2.1 林格曼黑度分析软件：展开1 发展2 测量2.1 林格曼黑度分析软件：+1QQ空间新浪微博腾讯微博百度贴吧人人豆瓣发展编辑本段林格曼是反映锅炉烟尘黑度（浓度）的一项指标！林格曼黑度就是用视觉方法对烟气黑度进行评价的一种方法。

共分为六级，分别是：0、1、2、3、4、5级，5级为污染最严重。

常用的测烟仪器有：HNT800林格曼烟气浓度图、测烟望远镜、光电测烟仪。

随着科学技术的发展和视频监控设备的不断更新，有软件企业开发出林格曼黑度分析系统。

19世纪末法国科学家林格曼将烟气黑度划分为六级，其标准形式由六个14×21cm不同黑度的长方形小块组成，其中除白、全黑分别代表烟气黑度的0级和5级外，其余4个级别是根据黑色条格占整块面积的百分数来确定。

在白色的底上用黑色的小方格表示，白色面积为100%时为0级，当黑色面积为20%时为1级，黑色面积为40%为2级，依次类推，60%为3级，80%为4级，100%为5级。

以上评价烟气黑度的图，称林格曼烟气黑度浓度图，其六个级别称林格曼级。

烟气黑度的测试通常采用对照法或测烟望远镜观测。

对照法即是用林格曼烟气浓度图与烟囱排出的烟气按一定的要求，比较测定；测烟望远镜具有体积小，便于携带，观测方便等特点。

观测时，可将烟气与镜片内的黑度图比较测定。

上述两种测定方法简单方便，但是最大的缺点是测定结果容易造成人为误差。

为了更精确测定烟气黑度，也可以采用光电测烟代，这是一种能够在仪器内部标定，自动测定烟气黑度等级的仪器。

它可以通过光学系统处理，把光信号变成电信号输出，由显示系统显示出烟气的黑度等级。

光电测烟仪测试比较客观准确，但需要避免在多云、大风或雨雾天观测。

林格曼黑度分析系统的运用则改变了以往的人工、效率低下的传统分析模式，采用了完全自动的林格曼黑度自动分析系统，分析出的结果准确，并可以实现数据自动入库，不需要大量人工的参与，大大的节省了环保部门或企业的人力物力。

烟气黑度测定方案
一．方案综述：
2018年9月15日对****燃气锅炉烟气黑度进行测定。

***燃气锅炉烟囱高度为
12.5m，烟囱出口形状为圆形。

二. 测定概况：
1、测定方法：采用双目棱镜望远系统，而在望远镜分划板上制有相应林格曼烟气浓度图1-5级的灰度阶梯块，全透明部分则为0级、观测者通过望远镜左侧目镜将烟尘目标与该级灰度阶梯块比较，从而测定烟气黑度标准等级。

2、测定依据：《固定污染源排放烟气黑度的测定林格曼烟气黑度图法》（HJ/T 398-2007）；
3、观察仪器名称及型号：林格曼望远镜HC10、林格曼黑度图；
4、观测条件：林格曼烟气黑度应在白天比较均匀的天空光照下进行观测，雨雪天、雾天及风速大于4m/s时不宜进行观察，观察者与烟囱的距离应足以保证对烟气排放情况清晰地观察。

5、观测位置：观测者距离大约为15m，观测者的视线应与烟羽飘动的方向垂直，观察烟气的仰视角不应太大，不应大于45°角。

观测者应将林格曼测烟望远镜里的林格曼浓度图和烟囱出口处的烟色进行比较，记录黑度。

6、现场记录方式：对于烟气排放十分稳定的污染源，可每分钟观测2次，每30秒记录一次读数，连续观测30分钟；对于烟气排放不稳定的污染源，可每分钟观测4次，每15秒记录一次读数，连续观测30分钟。

三.观测点位示意图：
编制人：复核人：审核人：
日期：日期：日期：。

林格曼黑度计是通过将排放源出口处烟气颜色与林格曼烟气浓度图进行比较，当某一排气颜色与其中色块接近时，就认为烟尘浓度与该色块的黑度等级一致。

这一方法简易便行，成本低廉，它使烟气黑度的测试变得快速、简便，同时使监测工作的准确度得到保证，故在许多国家被列为常用的烟气排放监测方法之一。

实践证明，对于燃煤烟气之类，通过测定，可以分析烟气排放对空气的污染程度及燃料的燃烧利用率，从而为环境管理和节约能源提供有效的监测手段。

根据不同需求，可以选择适合自己的林格曼黑度计用于烟囱排放废气的监测，一般是根据观测距离，放大倍数，仪器自动对比还是人工对比，或者带不带打印机来进行选款。

同时我们也知道，林格曼黑度计从2019年开始用于汽车尾气，柴油机尾气及其他机动车尾气检测方面，选择林格曼黑度计就是方便，因为机动车尾气排放位于车辆的废气排放管道处，如果用带支架的林格曼黑度图及望远镜人工对比，有点不方便，而且机动车尾气排放速度大，人工观测更是不好控制，这时候给自动对比自动打印黑度结果的仪器，QT201B林格曼光电望远镜，这一款可以自动设定测定的背景对比，自动对比黑度，自动打印结果，省时省力，而且支架可拆装，方便携带，任何高度都可以调整。

聚创环保是一家集设计、研发、生产、销售、服务于一体的高新技术，坐落于美丽的滨海城市-青岛,专注于环境检测类仪器仪表，业务涉及到水环境、大气环境、土壤固废、工业环境、食品安全、生物仪器、实验室等几大领域，服务的客户群体包含环保系统、安监系统、科研院校、第三方检测、石油化工、金属冶炼等生产制造行业。

林格曼烟气黑度测定操作步骤1
林格曼烟气黑度测定操作步骤
一、林格曼烟气黑度应在白天比较均匀的天空光照下进行观测，雨雪天、雾天
及风速大于4.5m/s时不宜进行观察，观察者与烟囱的距离应足以保证对烟气排放情况清晰地观察。

二、观测者距离大约为15m，观测者的视线应与烟羽飘动的方向垂直，观察烟
气的仰视角不应太大，不应大于45。

角。

观测者应将林格曼测烟望远镜里的林格曼浓度图和烟囱出口处的烟色进行比较，记录黑度。

三、对于烟气排放十分稳定的污染源，可每分钟观测2次，每30秒记录一次读
数，连续观测30分钟；对于烟气排放不稳定的污染源，可每分钟观测4次，每15秒记录一次读数，连续观测30分钟。

四、判断林格曼黑度级别的方法：
1、林格曼黑度<1级：30分钟内出现小于1级林格曼黑度的累积时间超过28
分钟时，烟气的林格曼黑度按<1级计。

2、林格曼黑度1级：30分钟内出现1级及以上林格曼黑度的累积时间超过
2分钟时，烟气的林格曼黑度按1级计。

3、林格曼黑度2级：30分钟内出现2级及以上林格曼黑度的累积时间超过
2分钟时，烟气的林格曼黑度按2级计。

4、林格曼黑度3级：30分钟内出现3级及以上林格曼黑度的累积时间超过
2分钟时，烟气的林格曼黑度按3级计。

5、林格曼黑度4级：30分钟内出现4级及以上林格曼黑度的累积时间超过
2分钟时，烟气的林格曼黑度按4级计。

6、林格曼黑度5级：30分钟内出现5级林格曼黑度时，烟气的林格曼黑度
按5级计。

林格曼黑度标准林格曼黑度标准是指用来衡量黑色墨水深浅程度的一种标准。

林格曼黑度可以通过测量墨水在特定条件下透过一定厚度的纸张后的反射光强度来确定。

黑度值越高，表示墨水越黑，反之则越浅。

在印刷和油墨行业中，林格曼黑度标准被广泛应用，对于保证印刷品质和油墨质量具有重要意义。

林格曼黑度标准的测量方法相对简单，但对于保证测量准确性和可比性仍需严格控制。

首先，需要准备一台林格曼黑度计，该仪器可以通过测量光强度来计算出墨水的黑度数值。

其次，需要选取一种标准纸张，该纸张的光反射特性已经被确定，可以作为基准来测量不同墨水的黑度。

然后，将待测墨水均匀涂抹在标准纸张上，使其干燥后即可进行测量。

最后，通过林格曼黑度计测量墨水透过纸张后的反射光强度，计算出墨水的黑度数值。

在印刷行业中，林格曼黑度标准被用来衡量印刷品的质量。

墨水的黑度直接影响着印刷品的视觉效果，过浅或过深的墨水都会影响印刷品的质量和色彩表现。

因此，印刷厂商需要根据林格曼黑度标准来选择合适的墨水，以保证印刷品的质量和一致性。

同时，印刷品的黑度也直接关系到阅读体验，合适的黑度可以提高文字的清晰度和对比度，使得阅读更加舒适和清晰。

在油墨行业中，林格曼黑度标准同样具有重要意义。

不同类型的油墨对于黑度的要求也有所不同，例如在印刷高清图片时需要使用较高黑度的油墨，而在印刷文件时则可以使用较低黑度的油墨。

通过严格控制油墨的黑度，可以保证油墨的一致性和稳定性，从而提高印刷品的质量和色彩表现。

总之，林格曼黑度标准在印刷和油墨行业中扮演着重要的角色，对于保证印刷品质和油墨质量具有重要意义。

通过严格控制墨水的黑度，可以提高印刷品的质量和一致性，同时也可以提升阅读体验和视觉效果。

因此，对于印刷和油墨行业的从业者来说，熟悉并严格遵守林格曼黑度标准是非常重要的。

林格曼黑度计的校准方法与紧要性在环保领域，林格曼黑度计是一种常用的检测设备，紧要用于测量燃烧过程中产生的烟气黑度。

烟气黑度是评价燃烧效率和污染物排放的紧要指标，对于监测和掌控大气污染具有紧要意义。

然而，由于各种原因，在使用过程中可能会显现误差，因此，定期进行校准是特别必需的。

一、校准方法1. 准备工作在进行校准之前，需要准备好以下工具和料子：标准烟样、零点校准板、量程校准板、标准光源、标准烟嘴、标准烟筒、标准烟箱、标准烟温计等。

2. 零点校准将仪器放置在标准烟箱中，确保其与标准烟筒对齐。

然后，点燃标准烟样，使其产生稳定的烟气。

接着，将标准光源对准仪器，调整其角度，使光线能够通过标准烟样。

此时，察看读数，假如读数不为0，则需要进行调整。

调整的方法是：旋松仪器上的调零螺丝，使其读数为0，然后再次察看读数，如仍有偏差，则连续调整，直至读数稳定在0相近。

记录下零点校准的结果。

3. 量程校准接下来，进行量程校准。

将林格曼黑度计放置在标准烟箱中，确保其与标准烟筒对齐。

然后，点燃不同浓度的标准烟样，使其产生稳定的烟气。

接着，将标准光源对准仪器，调整其角度，使光线能够通过标准烟样。

此时，察看读数，假如读数不在相应的范围内，则需要进行调整。

调整的方法是：旋松仪器上的调零螺丝，使其读数在相应的范围内，然后再次察看读数，如仍有偏差，则连续调整，直至读数稳定在相应的范围内。

记录下量程校准的结果。

4. 重复性校准为了确保测量结果具有较高的准确性和可靠性，还需要进行重复性校准。

具体方法是：在同一时间、同一地方、同一条件下，使用同一台仪器对同一标准烟样进行多次测量，察看其读数是否全都。

假如读数存在较大差别，则需要进行调整，直至其测量结果具有较好的重复性。

二、林格曼黑度计校准的紧要性1. 提高测量准确性通过定期校准，可以有效地除掉其内部的误差，提高测量结果的准确性。

这对于准确评估燃烧效率和污染物排放具有紧要意义。

2. 确保测量结果的可靠性校准不但可以提高测量结果的准确性，还可以保证其可靠性。

林格曼黑度采样方法(二)林格曼黑度采样方法介绍林格曼黑度采样方法是一种用于测量颜色的方法，通过测量材料吸收或反射不同波长的光线的能力来确定颜色的亮度和深度。

该方法常用于制作电影，摄影以及印刷等领域中，可以帮助创作者更准确地控制图像的色彩深度和细节。

工作原理林格曼黑度采样方法是通过将特殊的黑度采样卡放置在拍摄或印刷物的画面中，并测量该卡的黑度来确定整个画面的色彩深度。

黑度采样卡由一系列不同密度的黑色和白色方块组成，这些方块会反射或吸收来自光源的光线。

通过测量这些方块的光线反射或吸收情况，可以确定画面中的黑度深度。

步骤1.准备黑度采样卡：选择合适的黑度采样卡，并确保其质量良好，没有划痕或污渍，以免影响采样结果。

2.放置黑度采样卡：在需要测量的场景中，将黑度采样卡放置在合适的位置，确保其完全暴露在光线之下。

3.拍摄采样图像：使用合适的相机或仪器，拍摄包含黑度采样卡的图像。

4.导入图像：将拍摄的图像导入计算机中，准备进行后续处理。

5.分析图像：使用相关的图像处理软件，选取黑度采样卡中的黑色方块进行测量。

6.计算色彩深度：根据选取的黑色方块的反射或吸收情况，计算出整个画面的色彩深度，以及各个区域的明暗对比度。

优势•精确度高：林格曼黑度采样方法能够提供高精确度的色彩深度测量结果，帮助创作者准确控制画面细节。

•方便快捷：通过使用专门的黑度采样卡和图像处理软件，整个测量过程简单快捷。

•广泛应用：该方法在电影制作、摄影、印刷等领域广泛应用，并得到了业界的认可。

注意事项•选择高质量的黑度采样卡，确保其在光线下的反射或吸收效果准确。

•保持黑度采样卡的清洁，避免划痕或污渍影响测量结果。

•使用专业的图像处理软件进行分析，确保测量结果准确可靠。

结论林格曼黑度采样方法是一种有效的测量颜色深度的方法，它可以帮助创作者准确控制画面的明暗对比度和细节。

通过选择合适的黑度采样卡并进行适当的图像处理分析，创作者可以获得高质量的色彩深度测量结果，并在制作过程中做出相应的调整和优化。

林格曼黑度检测注意事项
在使用林格曼（Lingman）黑度检测仪进行检测时，需要注意以下几点：
1. 保持环境稳定：黑度检测需要在恒定的环境条件下进行，避免温度、湿度等因素对测量结果的影响。

使用黑度检测仪时，应放置在稳定的位置上，避免受到外部振动或干扰。

2. 校准仪器：在每次使用黑度检测仪之前，需要对仪器进行校准，以确保测量结果的准确性。

校准可以通过与已知黑度的标准样品进行对比，或使用仪器自带的校准功能来完成。

3. 准备样品：将待测样品准备好，确保表面干净、平整，并尽量避免灰尘、油污等物质的附着。

对于液体样品，应使用清洁无色透明容器进行测量，确保没有空气泡。

4. 测量方法：根据黑度检测仪的使用说明，正确选择测量模式和参数，并按照指示进行测量。

一般情况下，会进行多次测量并取平均值，以提高测量结果的可靠性。

5. 数据处理：根据黑度检测仪的要求，将测量结果记录下来，并进行必要的数据处理。

有些仪器可能提供自动计算黑度指数的功能，而其他仪器可能需要手动计算。

6. 仪器保养：使用完毕后，应将黑度检测仪进行适当的清洁和保养。

根据仪器的要求，清理探头、清除灰尘等污染物，保持仪器的正常工作状态。

同时，定期进行维护和保养，以延长仪器的使用寿命和提高工作效果。

总之，正确使用林格曼黑度检测仪需要注意环境稳定、校准仪器、准备样品、选择正确的测量方法和参数、进行数据处理，并保养仪器。

通过遵循这些注意事项，能够获得准确可靠的黑度测量结果。

附录三 TC-LGM烟气黑度观测记录表观测人：校核人：观测位置和条件应该在白天进行观测；观察者的视线应尽量与烟羽飘动的方向垂直；观察烟气黑度力求在比较均匀的天空光照下进行；观察排气的仰视角尽可能低，应尽量避免在过于陡峭的角度下观察。

观测方法观察烟气的部位应选择在烟气黑度最大的地方，该部位应没有冷凝水蒸汽存在。

观察时，将烟囱排出烟气的黑度与林格曼烟气黑度图进行比较，记下烟气的林格曼级数。

如烟气黑度处于两个林格曼级之间，可估计一个0.5 或0.25 林格曼级数。

连续观测烟气黑度的时间不少于30min，每分钟观测4 次。

观察者不宜一直盯着烟气观测，而应看几秒钟然后停几秒钟，每次观测（包括观看和间歇时间）约15s，连续观测烟气黑度的时间不少于30min。

观察烟气宜在比较均匀的天空照明下进行。

如在阴霾的情况下观察，由于天空背景较暗，在读数时应根据经验取稍偏低的级数。

记录1 现场情况记录观察者应按现场观测数据记录表格（附录三）的要求，填写观测日期、被测单位、设备名称、净化设施等内容，并将观测点到烟囱的大致距离、烟囱所在的方向、风向和风速，天空情况（是否有云及云的颜色）以及烟羽背景的情况逐一填入表内。

2 现场观测记录烟气黑度的观测值，每次观测15s 记录一个读数，填入观测记录表格（附录三）。

每个读数都应反映15s 内黑度的平均值。

连续观测烟气黑度的时间不少于30min，在此期间进行120 次观测，记录120 个读数。

对于烟气非常稳定的污染源，可酌情减少观测频次，每分钟观测2次，连续观测30分钟，在此期间进行60次观测，记录60个读数。

5.6计算1 按林格曼黑度级别将观测值分级，分别统计每一黑度级别出现的累计次数和时间。

2 按以下原则确定烟气黑度级别：1 林格曼黑度5级：30分钟内出现5级林格曼黑度时，烟气的林格曼黑度按5级计。

2 林格曼黑度4级：30分钟内出现4级及以上林格曼黑度的累计时间超过2分钟时，烟气的林格曼黑度按4级计。
