建筑物表面起霜的原因及防治措施

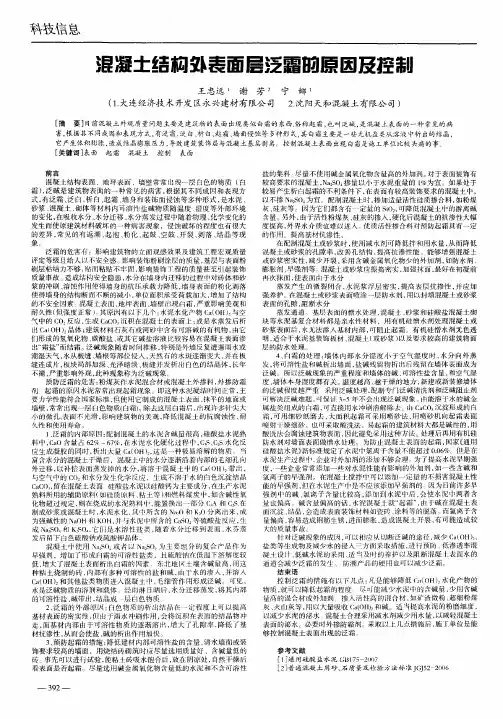

面层泛霜硇原 因及控 制
王 忠远 ｔ 谢 芳 ｚ 宁 娜
（． １ 大连经济技 术开发 区永兴 建材 有 限公 司 ２沈 阳天和混凝 土有 限公 司） ．
［ 摘 要］ 前混凝土外观质量 问题主要 是建筑物的表面 出现类似 白霜的东西， 目 俗称起 霜， 叫泛碱 ， 混凝 土表 面的一种 常见的病 也 是 害， 根据其不 同成因和表现方式， 有泛霜、 白、 白、 霜、 面侵蚀等 种形 式， 白霜主要是 一些无机盐类从溶液中析 出的结晶， 泛 析 起 墙 其 它产 生体积膨胀， 成结晶膨胀压力， 造 导致建筑装饰层与混凝土基层剥 离 控制混凝土表面 出现白霜是施工单位比较 头痛的事， ［ 关键词 ］ 表面 起霜 混凝土 控制 表面
前 言
混 凝 土 结 构 表 面 、地 坪 表 面 、墙 壁 常 常 出现 一 层 白色 的物 质 （ 白 霜 ）泛碱是建筑物表 面的一种常 见的病 害 ， ， 根据其不 同成 因和表 现方 式， 有泛 霜 、 白、 白、 霜 、 身和装饰面侵蚀等多种形式 ， 泛 析 起 墙 是水泥 、 砂浆 、 混凝土 、 体等材料 内可溶性盐碱物质随温度 、 度等外部环境 砌 湿 的变化 ， 在吸收水分 、 水分迁移 、 水分蒸 发过程 中随着物理 、 化学变化的 发生 而使 原 建 筑 材 料破 坏 的一 种 病 害 现 象 ，侵 蚀 破 坏 的 程 度 也 有 很 大 的差异 ， 见的有返潮 、 泡 、 常 起 粉化 、 起鼓 、 空鼓 、 开裂 、 落 、 晶等现 剥 结 象： 泛 霜 的危 害 有 ：影 响建 筑 物 的立 面观 感 效 果 及 建 筑 工 程 宏 观 质 量 评定等级且给人以不安全感 。 影响装饰粉刷涂层 的质量 ， 基层与表 面粉 刷层 粘 结 力 不 够 ， 面 粘贴 不 牢 固 ， 响装 饰 Ⅲ程 的质 量 甚 至 引 起 装 饰 贴 影 ｆ 质量 事 故 。 成 结 ｛ 安全 隐患 ， 分 在墙 身 内迁 移 的 过 程 中 对砖 体 和砂 造 ＿ ｊ Ｊ 水 浆的冲刷 、 溶蚀作用使得墙 身的抗 压承载 力降低 ， 墙身表面 的粉化剥落 使得墙 身的结构断面不断的减 小， 单位 面积承受 荷载加大 ， 增加 了结构 的不安全 因素 ： 混凝土表 面 、 地坪表面 、 墙壁 出现 自霜 ， 严重影响美 观和 耐久 性 （ 强 度 正 常 ）其 原 有 以 下 几 个 ： 但 ： 水泥 水 化 产 物 Ｃ （ Ｈ） ａ Ｏ 与空 气中的 Ｃ Ｏ 反应 ， 生成 Ｃ Ｃ ａ Ｏ 沉积在混凝 土的表 面上 ； 或是水蒸发后析 出 Ｃ （ 晶体 ； 筑 材 料石 灰 石 或 河 砂 中含 有 可 溶 碱 的有 机 物 ， ａＯＨ） 建 由它 们形成 的氢氧化物 、 碳酸盐、 其它碱盐溶液 比较容易在混凝土表面渗 或 出“ 霜盐 ” 结 霜 。泛碱 现 象 随 着 时 间推 移 ， 别 是 外 墙 反 复遭 遇 雨 水 或 而 特 潮湿 天气 ， 水从板缝 、 根等部位侵入 ， 墙 天然石 的水斑逐渐变大 ， 并在板 缝连成片， 板块局部加深 、 光泽 暗淡 、 板缝 并发析 出白色 的结 晶体 ， 长年 不 褪 ， 重 影 响 外 观 ， 种现 象 称 为 泛 碱 现 象 。 严 此 预 防泛 霜 的 危 害 ： 灰 作 水 泥混 合材 或 混 凝 土 外 掺 料 ， 掺 防 霜 粉煤 外 剂 ｊ起 霜 的原 冈 水 泥 常 常 出现 起 霜 现 象 。即这 种 水 泥 凝 结 时 问 正常 ， 主 要 力学 性 能 符 合 国 家 标 准 ， 但使 用 它制 成 的混 凝 土表 面 、 平 的地 面或 抹 墙 壁 ， 常 出现 一 层 白色 物 质（ 霜） 除 去这 层 白霜 后 ， 常 白 。 出现 许 多针 尖 大 小的微孔， 表面不光滑 ， 影响建筑物的美观 ， 降低混凝土的抗窗蚀性 、 耐 久性 和使 用 寿 命 。 １ 泛霜 的 内部 原 因 ： 制 混凝 土 的 水 泥 含碱 量很 高 ， 酸盐 水 泥熟 、 配 硅 料 中 ， ａ 含量 占 ６ ％ ～ ７ ， 水 泥 水化 硬 化 过 程 巾 ， ＣＳ水 化 反 ＣＯ ２ ６％ 在 Ｃ ： 应 生 成 凝 胶 的 同 时 ， 出 大 量 Ｃ （ Ｈ）， 是 一种 极 易溶 解 的物 质 当 析 ａ Ｏ 这 富含水 分的混凝土于燥后 ，混凝土中的水分逐渐沿着内部的毛细 向 Ｌ 外迁移 ， 补偿表面蒸发掉 的水分， 溶于混凝土 中的 Ｃ （ 以 将 ａＯＨ）带 出 ， ： 与空气中的 Ｃ Ｏ 和水分发生化学反应 ，生成不溶于水的白色沉 淀结晶 Ｃ Ｃ 留在 混 凝 土 表 面 硅 酸 盐水 泥 以硅 酸 钙 为 主要 成 分 ， 生 产 水 泥 ａＯ， 在 熟 料 所 用 的 辅 助原 料 （ 硅 质 原 料 、 土 等 ） 燃 料 煤 炭 中 ， 含 碱 性 氧 如 粘 和 如 化 物 超 过 规 定 ， 在 烧 成 的 水 泥 熟 料 中 ， 置 换 出 一 部 分 ＣＡ 和 Ｃｓ在 则 能 ， ． 制 成 砂 浆 或 混 凝土 时 ， 泥 水 化 ， 中所 含 的 Ｎ 和 Ｋ０ 分 离 出 来 ， 水 其 ａ Ｏ 。 成 为强 碱 性 的 Ｎ ＯＨ和 Ｋ Ｈ， 与水 泥 中所 含 的 Ｃ Ｓ 硫 酸 盐 反 ， ａ Ｏ 行 ａＯ 等 生 成 Ｎ Ｏ 和 Ｋ，Ｏ ， 们 是 水 溶 性 盐 类 ， 着 水 分迁 移 到 表 面 ， 芬 蒸 ａ Ｓ 它 随 水 发 后 留下 白色 硫 酸 钠或 硫 酸 钾 晶 体 。 混 凝 土 中 使 用 ａ （ 或 者 以 Ｎ ＿Ｏ 为 主 要 组 分 的 复 合 产 品作 为 ！） ｓ ａ ￣ Ｓ 早强剂 ，增 加了形成 自霜 的可溶性盐类 ，且硫酸钠在低温下溶解度较 低， 增大了混凝 土表面析 出白霜的冈素 ？东北地区土壤含碱 量高 ， 用这 种 粘 土烧 制 的 砖 ， 内部 有 多 种 可 溶 件 的 盐 和 碱 ， 由于 水 的渗 入 ， 溶 人 并 Ｃ（ ａＯＨ）和其他盐类物质进入混凝土中 ， 毛细管作用形成泛碱。可见， 水是泛碱物质的溶剂 和戟体 。经雨淋 日晒后 ， 水分迁移蒸发 ， 将其内部 的可溶性盐 、 碱带 出， 结品成 一 层白色物质 ２ 泛 霜 的 外部 原 因 ： 、 白色 物 质 的析 出结 晶 在 一 定 程 度 上 可 以 提 高 基材表面的密实性 ． 由于雨水 冲刷作用 ， 但 会将沉积在表面的结晶物冲 走， 而基材内部 由于可溶性物质 的逐 渐溶 ， 增大 了孔 隙率 ， 降低 ＿ 『基

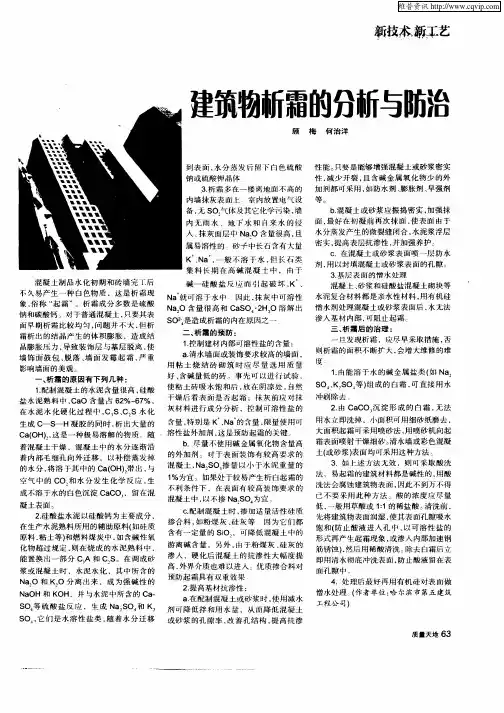

维普资讯 新技 瓤 艺 源自 建筑物斩霜的分斩与防治
顾 梅 何 治 洋
只要是能够增 强混凝土或砂 浆密实 到表 面 ， 分蒸发 后 留下 白色硫 酸 性 能。 水 性 ， 少 开 裂 ， 含 碱 金 属 氧 化 物 少 的 外 减 且 钠 或硫酸钾 晶体 ： ３析 霜 多 在 一 楼 离 地 面 不 高 的 ／ Ｎ都可 采用 ， ． Ｊ １ ］ 如防水剂 、 膨胀剂 、 早强剂
内墙抹灰表 面上 ：室 内放置 电气设 等 。 ｂ混凝土 或砂浆 应振捣密 实 ， 强抹 ． 加 备 ， Ｓ 气体及其它 化学污染 ， 无 Ｏ， 墙 最好 在初凝 前再 次抹 面 ， 表面 由于 使 内无 雨 水 、地 下 水 和 自来 水 的侵 面 ， 水泥浆浮层 入。 抹灰面 层中 Ｎ ， 含量很高 ， ａＯ 且 水分蒸发产 生的微 裂缝 闭合 ， 提高表层抗 渗性 ， 并加强养护 。 属 易 溶 性 的 ： 砂 子 中长 石 含 有 大 量 密实 ， Ｃ ．在混凝 土或砂 浆表 面喷一层 防 水 Ｋ’ Ｎａ’ 般 不溶 于 水 ， 长石 类 但 剂， 用以封填混凝 土或砂浆 表面的孔 隙。 集 料 长期 在 高碱 混凝 土 中 ，南于 ３基 层 表 面 的 憎 水 处 理 ． 碱一硅 酸 盐 反 应 而 引 起 破 坏 ， 、 Ｋ’ 混凝 上 、 砂浆和硅酸 盐混凝土砌块 等
一
、
，
昆凝 土制 品水 化初期 和砖 墙 完Ｔ后 易产 生 一 种 白 色 物 质 ， 这 是 析 霜 现
用有机 硅 Ｎａ就可 溶于 水中 ？因此 ， 。 抹灰 中 可溶性 水泥复 合材料都是 亲水性材料 ， 称 “ 起霜 ”。析霜 成分 多数 是硫 酸 水 ＮａＯ 含量 很 高和 Ｃ Ｓ ・ Ｈ Ｏ 溶 解 出 憎水剂 处理混凝土 或砂浆表面后 ， 无法 ， ａ Ｏ ２ ， 炭酸钙 。对于普通混凝土 ， 只要其 表 渗入基 材 内部 ， 可阻止 起霜 。 Ｓ 造 成 析 霜 的 内在 原 因 之 一 ： Ｏｚ是 胡析霜 比较均 匀 ， 问题 并不 大 ， 析 但 三、 霜 后的治理 ： 析 二、 霜的预防 ： 析 出的结 晶产 生 的体 积膨 胀 ，造成结 旦发现析 霜 ，应尽早采 取措施 ， 否 １控制 建材 内部可溶 性盐 的含量 ： ． 怅压 力 ， 导致 装 饰层 与基层 脱 离 ， 使 则 析霜的面积不 断扩大 ， 会增大维修 的难 ａ清水 墙面或装 饰要求 较高 的墙 面 ， ． 面鼓包 、 落 、 面 发霉 起 霜 ， 重 脱 墙 严 度： 用 粘 土 烧 结 砖 砌 筑 时 应 尽 量 选 用 质 量 啬面 的 美 观 。 １南能 溶于 水 的碱金 属盐类 （ Ｎ ， ． 如 ａ 好 、 含碱量 低 的砖 。事 先可 以进 行试 验 ， 析 霜 的原 因 有 下 列 几 种 ： Ｏ Ｋ Ｓ 等 组成 的 白霜 ， 可直接 用 水 放 自然 Ｓ 、 ， Ｏ， ） Ｉ ． 配制混凝 土的水 泥含量很 高 ， 硅酸 使 粘土砖 吸水 饱和后 ， 在阴凉 处 ， 冲 刷 除 去 呢熟 料 中 ， Ｏ 含 量 占 ６ ％～ ７ ， 干燥 后 看表 面是 否起 霜 ；抹 灰前 应 对抹 Ｃａ ２ ６％ ２ 由 Ｃａ Ｏ 淀 形成 的 白霜 ， 法 ． Ｃ 沉 无 泥 水 化 硬 化 过 程 中 ， Ｃ， 水 化 灰 材 料 进 行 成 分 分 析 ，控 制 可 溶 性 盐 的 Ｃ Ｓ、 Ｓ 用 水立 即洗掉 ，小面积可用 细砂纸磨去 ， 特 、ａ的 限 Ｃ Ｓ Ｈ 凝 胶 的 同 时 ， 出 大 量 的 含 量 ， 别 是 Ｋ’Ｎ ’ 含 量 ， 量 使 用 可 — — 析 大 面 积 起 霜 可 采 用 喷 砂 法 ， 喷 砂 机 向 起 用 这 ｌ ，这是一 种极 易溶解 的物质 。随 溶 性 盐 外 加 剂 ， 是 预 防 起 霜 的关 键 Ｈ） ， 清水墙或 彩色混凝 ｂ ．尽 量不使用 碱金属 氧化物 含量高 霜表面喷射 干燥 细砂 。 疑土 干 燥 ， 混 凝 土 中 的 水 分 逐 渐 沿 或砂浆 ） 面均可采用 这种方法 。 表 的 外 加 剂 。 对 于 表 面 装 饰 有 较 高 要 求 的 土（ 郢毛 细孔 向外迁 移 ，以补 偿蒸 发掉 ３ 如上 述方法 无效 ，则可采取 酸洗 ． Ｎ ， Ｏ。 分 ， 溶 于其 中的 ＣａＯＨ） 出 ， 将 （ ， 带 与 混 凝 土 ， ａ Ｓ 掺 量 以 小 于 水 泥 重 量 的 法 。易起 霜的建筑材料 都是碱性 的 ， 用酸 １ ％为宜 。如果 处于较易 产生析 白起霜 的 中 的 Ｃ 和 水 分发 生 化学 反 应 ， Ｏ 生 洗法会腐蚀 建筑物表 面 ， 因此 不到万不得 不 利 条 件 下 ，在 表 面 有 较 高 装 饰 要 求 的 容于水 的 白色沉 淀 Ｃａ Ｏ Ｃ ，留在混 已不要 采 用此 种方 法 。酸的浓 度应 尽量 混凝土 中 ， 以不 掺 Ｎ ， Ｏ 宜 。 ａＳ 为 夷面 。 低 ， 般 用 草 酸 或 １１的 稀 盐 酸 。 洗 前 ， 一 ： 清 Ｃ配 制 混 凝 土 时 ， 加 适 量 活 性 硅 质 ． 掺 ２ ． 硅酸 盐水泥 以硅酸钙 为主要成 分 ， 先将建筑 物表面润湿 ， 使其表 面孔 隙吸水 掺合 料 ， 如粉煤 灰 、 灰等 ：因为它 们都 硅 水泥熟料 所用 的辅 助原料 （ｎ ｉ 硅质 饱 和（ 止酸液 进 入孔 中 ， 防 以可溶 性 盐 的 含 有 一 定 量 的 ＳＯ， 可 降 低 混 凝 土 中 的 ｉ ， 粘 土 等 ） 燃 料 煤 炭 中 ， 含 碱 性 氧 和 如 形式再产 生起霜现象 ， 或渗 入内部加速钢 由于粉煤 灰 、 灰 的 硅 超过 规定 ， 在烧 成 的水泥熟 料 中 ， 游离 碱含 量。另 外 ， 则 筋锈蚀 ）然后用 稀酸清洗 。 ， 除去 白霜后立 渗入 ，硬化后 混凝 土 的抗 渗性 大 幅度提 陕出一部 分 Ｃ Ａ 和 Ｃ Ｓ。在调 成砂 即用清水彻 底 冲洗表 面 ， 防止酸液 留在 表 高， 外界介质也难 以进入 ：优质掺 合料对 怩凝 土时 ，水 泥水化 ，其 中所 含 的 面孔 隙中 。 预 防 起 霜具 有 双 重 效 果 Ｉ Ｋ， 分离 出来 ，成 为强 碱性 的 和 Ｏ ４ ．处理后最 好再用 有机硅 对表面 做 ２提高基材抗 渗性 ： ． 憎水处理 。 作 者单位 ： 尔滨 市第五 建筑 （ 哈 ＿和 Ｋ Ｉ ＯＨ，并 与 水 泥 中 所 含 的 Ｃ ． ａ ａ在配制 混凝土或 砂浆 时 ， 用减水 ． 使 ７程 公 司 ） － 争 酸 盐 反应 ，生成 Ｎ ， Ｏ 和 Ｋ， 剂 可 降低拌 和用 水量 ，从 而降 低混 凝土 硫 ａＳ

红砖泛霜的解决方案引言：在许多城市中，红砖建筑是一种常见的景观。

然而，红砖建筑物在特定的环境条件下往往容易出现泛霜现象。

泛霜是红砖表面上形成的一层白色霜状物，给建筑物外观和保护层带来不容忽视的问题。

因此，探索红砖泛霜的解决方案具有重要意义。

一、泛霜的成因1. 水汽渗透：红砖泛霜是由于红砖表面渗透的水汽在低温条件下冻结形成的。

这种渗透通常是由于建筑物外部净水系统的渗漏、排水系统出现问题等原因导致。

2. 大气污染物：建筑物周围的大气环境质量直接影响红砖泛霜的形成。

空气中的颗粒物和污染物会沉积在红砖表面，进而促进水汽的凝结和冻结。

3. 微生物活动：红砖表面的微生物活动也会促进泛霜现象的形成。

微生物代谢产生的细菌和真菌会在红砖表面形成一层薄膜，助长水汽的凝聚和冻结。

二、解决方案1. 加强建筑外部保温：在红砖表面涂覆一层防水和保温材料，如石膏板、聚苯板等，能够有效阻止水汽的渗透，并提高建筑物的绝热性能。

2. 改善建筑外部排水系统：确保建筑物外部排水以及建筑土壤的排水能力良好，避免水分的滞留和渗透，减少泛霜的发生。

3. 增加通风设施：合理设置建筑物的通风设施，增加空气流通，能够在一定程度上减少水汽积聚和泛霜的产生。

4. 清洁和维护：定期对红砖表面进行清洁和保养，清除表面的污垢和微生物薄膜，减少水汽的凝结点，避免泛霜现象的发生。

5. 寻找替代材料：考虑使用其他材料替代红砖，例如玻璃、大理石等，这些材料表面较光滑，不易形成水汽凝结点，能够减少泛霜现象。

三、预防措施1. 做好规划和设计：在建筑规划和设计阶段，考虑周围环境因素和红砖的材质特性，采取相应的结构和材料措施，尽可能避免红砖泛霜现象的发生。

2. 定期维护检查：建筑物的外部保养和定期检查非常重要。

定期检查建筑物外部的漏水和排水系统，及时修复问题，防止水汽渗透和泛霜的形成。

3. 加强环境管理：改善周围的环境质量，减少大气污染和颗粒物沉积，可以有效降低红砖泛霜的发生率。

红砖泛霜的解决方案在寒冷的冬季，经常会出现红砖表面出现霜冻的现象，给建筑物的外貌带来一定的影响。

为了解决这一问题，我们需要采取相应的解决方案。

本文将介绍几种有效的方法来减少甚至消除红砖泛霜现象，从而保持建筑物的美观和耐久性。

一、保持建筑物内部温度稳定红砖泛霜的主要原因是砖墙内部和外部温差过大，导致水蒸气在砖墙表面凝结为霜。

因此，保持建筑物内部温度稳定是降低红砖泛霜的关键。

可以采取以下措施：1. 加强建筑物保温措施，例如在墙体中增加隔热层或者使用保温材料。

2. 合理安装并维护暖气系统，确保室内温度适宜。

二、增加红砖表面保护层另一种有效的方法是增加红砖表面的保护层，防止水分通过砖体渗透，减少或避免红砖泛霜现象的发生。

有以下几种可行的做法：1. 使用陶瓷瓷砖进行外墙贴面。

陶瓷瓷砖具有较高的防水性能，可以很好地保护砖墙表面。

2. 使用防水涂料进行涂刷。

防水涂料可以形成一层保护膜，阻止水分渗透。

3. 在红砖表面喷涂防水剂。

防水剂可以渗透到红砖内部，提高其表面的防水性能。

三、定期进行维护和清洁定期维护和清洁红砖表面是保持其美观和延长使用寿命的重要措施。

下面是一些建议：1. 定期检查砖墙表面是否有损伤或者裂缝，及时修复。

损坏的砖块应该替换，以避免水分进入砖体内部。

2. 定期清洁砖墙表面的污垢和灰尘，以保持其光洁和美观。

3. 遇到冬季低温天气时，进行适当的防护措施，如加盖塑料薄膜或者搭建临时遮挡物等，减少红砖泛霜的可能性。

综上所述，红砖泛霜是一种常见的现象，但我们可以通过合理的措施来减少或解决这一问题。

保持建筑物内部温度稳定、增加红砖表面保护层以及定期进行维护和清洁都是有效的解决方案。

通过这些方法，我们可以保持红砖的美观，同时增加建筑物的耐久性，为我们提供舒适和可靠的居住和工作环境。
