钢结构焊接符号含义大全欧阳歌谷（2021.02.01）钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
如图1-33。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。
4、当为双面对称焊缝时。
基准线可不加虚线，如图1-35。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。
并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。
如图1-37(a)。
在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。
9、熔透角焊缝的符号应按图1-38方式标注。
熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。
11、在连接长度内仅局部区段有焊缝时，按图1-40标注。
K为角焊缝焊脚尺寸。
中航通用飞机有限责任公司205总装厂房网架焊接专项方案编制：审核：审批：一、工程概况本工程为205号总装厂房主厂房屋面网架的安装。
主厂房平面尺寸180m×111m，跨度54m+57m（两个区域）；区域一（54m跨，A轴线～B轴线）下弦标高18m，区域二（57m跨，B轴线～C轴线）下弦标高12m。
屋盖采用单层正放四角锥网架结构，焊接球节点，下弦周边支撑。
支承系统为钢筋混凝土柱加柱间支撑系统，区域一和区域二在两侧分别为A轴线和C轴线上的混凝土框架柱支撑，B轴线混凝土框架柱为两个区域共用。
结构A、B、C轴线框架柱柱距为12m。
主厂房屋盖设有多台10t、3t多支点悬挂吊车。
屋面网架安装区域为横向180m，纵向为111m，结构安装高度最高达22m。
结构自重较大，且杆件众多。
建设地点：珠海机场西二、焊接材料要求（1）钢网架安装的钢材、连接材料、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。
（2）钢网架安装用的空心焊接球、加肋焊接球、半成品小拼单元、杆件，以及橡胶支座等半成品，应符合设计要求及相应的国家标准的规定。
三、网架焊接操作工艺该工程焊接以全位置焊缝为主，部分接头存在俯焊，竖焊和仰焊相结合，根据我们单位多年来对网架施工经验，决定采用手工电弧焊封底和盖面。
采用上述焊接工艺的目的是由于手工电弧焊,在高空作业方便灵活。
焊接工艺流程图1、焊接机具手工电弧焊机，磨光机，焊条烘箱，碳弧气刨。
2、焊接材料焊条：E5016，直径ø3.2mm～ø4.0mm;3、网架上下弦管对接焊接工艺（1）网架上下弦及腹杆材质为Q345B钢材，焊接方式为手工电弧焊，上下弦杆对接及网架杆件与焊接球焊接是该工程焊接的重点，必须从焊前清理、组对、校正复验、预留焊接收缩量、定位焊、焊前防护、焊前清理、焊前预热、焊接、焊后处理与无损检测等工序严格控制，才能确保焊接质量全面达标。
（2）具体方法如下述1)清理、组对组对前用卡具对钢管同心度、圆率、纵向曲度认真复查核对，确认合格后，采用锉刀和砂布将坡口处管内外壁处仔细磨去锈蚀及污物。
钢结构钢构件焊接工程施工及验收标准钢结构钢构件焊接工程施工及验收标准（2）4.2.3焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。
焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。
?检查数量：全数检查。
?检验方法：检查质量证明书和烘焙记录。
?4.2.4焊工必须经合格并取得合格。
持证焊工必须在其合格项目及其认可范围内施焊。
?检查数量：全数检查。
?检验方法：检查焊工合格证及其认可范围、有效期。
?4.2.5??施工单位对其采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
?检查数量：全数检查。
?检验方法：检查焊接工艺评定报告。
?4.2.6设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345或《钢熔化焊对接接头射线照相和质量分级》GB3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相关线焊缝，其内部缺陷分级及探伤方法应分别符合现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2、《建筑钢结构焊接技术规程》JGJ81的规定。
一级、二级焊缝的质量等级及缺陷分级应符合表4.2.5的规定。
?检查数量：全数检查。
?检验方法：检查超声波或射线探伤记录。
?一、二级焊缝质量等级及缺陷分级表4.2.5焊缝质量等级?一级?二级??内部缺陷?超声波探伤?评定等级?Ⅱ?Ⅲ??检验等级?B级?B级??探伤比例?100%?20%??内部缺陷?射线探伤?评定等级?Ⅱ?Ⅲ??检验等级?AB 级?AB级??探伤比例?100%?20%注：探伤比例的计数方法应按以下原则确定：（1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；（2）对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于1条焊缝。
作业指导书工程名称：华能南京化工园玉带片区燃煤热电联产项目编号：HJ-002作业项目名称：锅炉钢结构焊接编制单位：中国能建江苏电建一公司华能六合项目部（机炉工地）编写：日期：审核：日期：审定：日期：日期：批准：日期：出版日期：版次：第一版目录1.目的2.适用范围3.编制依据4.工程概况、特点及主要工程量5.劳动力计划和作业人员的资格要求6.主要施工机械、工具、器具及材料计划7.施工准备8.作业程序9.作业方法、工艺要求及质量标准10.工序交接及成品保护11.危险源辨识及预控12.职业健康、安全文明施工控制措施13.环境管理措施14.强制性条文15.技术记录1.目的为了使项目作业规范、符合程序、满足标准，确保施工安全、优质、准点完成，编制本作业指导书。
2.适用范围本作业指导书适用于华能南京化工园玉带片区燃煤热电联产项目锅炉钢结构安装焊接施工作业。
3.编制依据3.1钢结构说明书及有关图纸3.2江苏电建一公司焊接工艺评定3.3《华能南京化工园玉带片区燃煤热电联产项目成套机组及BOP设备安装工程施工组织总设计》3.4《焊接专业施工组织设计》3.5《火力发电厂焊接技术规程》（DL/T869-2012）3.6《电站钢结构焊接通用技术条件》（DL/T678-2013）3.7《电力建设施工质量验收及评价规程》第7部分：焊接（DL/T5210.7-2010）3.8《焊接工艺评定规程》（DL/T868-2004）3.9《焊工技术考核规程》（DL/T679-2012）3.10《特种设备焊接操作人员考核细则》 TSG Z6002-20103.11《电力建设安全工作规程》火力发电厂部分（DL5009.1-2002）3.12《电力建设工程施工技术管理导则》（国电电源[2002]896号）4.工程概况及主要工程量本期工程锅炉采用上海锅炉厂有限公司设计的为高压超高温自然循环、单汽包、Π型布置、单炉膛四角切圆燃烧、平衡通风、固态排渣、喷水减温、全钢构架悬吊结构的露天布置锅炉。

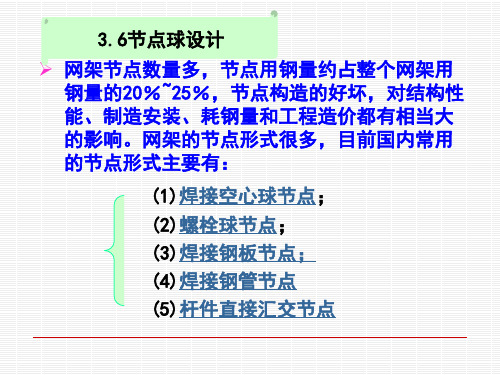

1范围本工艺标准适用于钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程。
2施工准备2.1材料：2.1.1钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。
2.1.2螺栓球、空心焊接球、加助焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。
2.1.2.1制造钢结构网架用的螺栓球的钢材，必须符合设计规定及相应材料的技术条件和标准。
螺栓球严禁有过烧、裂纹及付种隐患，成品球必须对最大的螺孔进行抗拉强度检验。
螺栓球的质量要求以及检验方法应符合表5-14的规定。
r2.1.2.2拼装用高强度螺栓的钢材必须符合设计规定及相应的技术标准。
钢网架结构用高强度螺栓必须采用国家标准〈〈钢结构用高强度大六角头螺栓》规定的性能等级8.8S或10.9S,并应按相应等级要求来检查。
检查高强度螺栓出厂合格证，检查试验报告，检查复验报告。
在拼装前还应对每根高强度螺栓进行表面硬度试验，严禁有裂纹和损伤。
高强度螺栓的允许偏差和检验方法应符合表5-15的规定。
2.1.2.3拼装用的焊接球材料品种、规格质量，必须符合设计要求和有关标准的规定。
焊接用的焊条、焊剂、焊丝、保护气体等应符合相应的技术要求和规定。
焊接球应有出厂合格证和钢球承载力检验报告。
拼装用焊接球应符合表5-16的规定。
5-162.1.2.4钢网架拼装封板、锥头、套筒的钢材，必须符合设计要求及相应的技术标准。
封板、锥头、套筒外观木得有裂纹、过烧及氧化皮。
封板、锥头、套筒的质量要求和检验方法应符合表5-17的规定。
注1胡械、粮头、蓼筒应分别进行检敦评走.2 F为琴19的外援照半役.2.1.2.5钢网架拼装焊接用钢板，必须符合设计要求及相应的技术标准。
焊接材料应有出厂合格证及相应的技术标准。
钢板节点的拼装焊缝应达到设计要求。
其质量要求及检验方法应符合表5-18的规定。
2.1.2.6钢网架拼装用杆件的钢材品种、规格、质量，必须符合设计规定及相应的技术标准。
钢结构焊接与连接施工工艺标准RSS 打印复制链接大中小发布时间：2012-01-04 08:07:243.1 手工电弧焊焊接施工工艺标准3.1.1 适用范围本工艺适用于钢结构制作与安装手工电弧焊焊接工艺。
工艺规定了一般低碳钢、普通低合金钢手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求的结构件手工电弧焊均应按本工艺规定执行。
3.1.2 引用标准（1）钢结构工程施工质量验收规范（GB50205—2001）；（2）建筑工程施工质量验收统一标准（GB50300—2001）；（3）建筑钢结构焊接规程（JGJ81—2002）；（4）碳钢焊条（GB5117—85）；（5）低合金钢焊条（GB5118—85）；（6）钢结构焊缝外形尺寸（GB10854—89）；（7）焊接质量保证钢熔化焊接接头的要求和缺陷等级（GB/T12469—90）；（8）钢焊缝手工超声波探伤和探伤结果的分级（GB11345—89）。
3.1.3 术语焊接工艺——制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝——焊接成具有一定间隔的焊缝。
塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角缝者。
焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热——焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。
后热——焊接后立即对焊件的全部（或局部）进行加热或保温，使其缓冷的工艺措施。
焊条——涂有药皮的供手弧焊用的熔化电极。
它由药皮和焊芯两部分组成。
焊药——压涂在焊芯表面上的涂料层。
焊渣——焊后覆盖在焊缝表面上的固态熔渣。
焊接工作台——为焊接小型焊件而设计的工作台。
定位板——为保证焊件间的相对位置，防止变形和便于装配而临时焊上的金属板。
