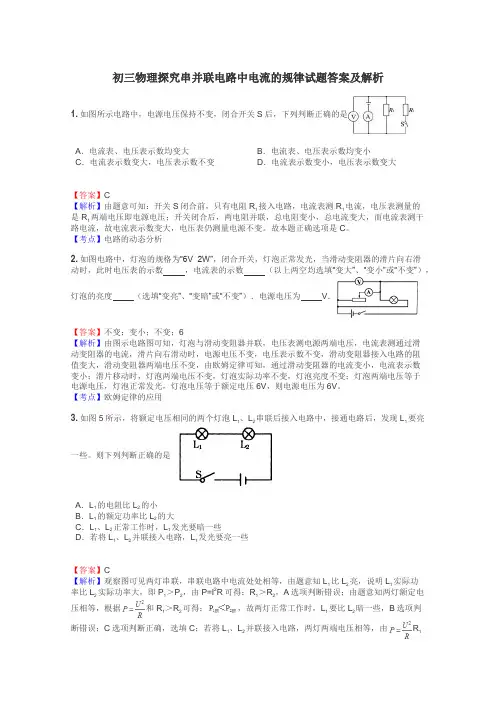

初三物理探究串并联电路中电流的规律试题答案及解析1.如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是A．电流表、电压表示数均变大B．电流表、电压表示数均变小C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数变大【答案】C【解析】由题意可知：开关S闭合前，只有电阻R1接入电路，电流表测R1电流，电压表测量的是R1两端电压即电源电压；开关闭合后，两电阻并联，总电阻变小，总电流变大，而电流表测干路电流，故电流表示数变大，电压表仍测量电源不变。
故本题正确选项是C。
【考点】电路的动态分析2.如图电路中，灯泡的规格为“6V2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电压表的示数，电流表的示数（以上两空均选填“变大”、“变小”或“不变”），灯泡的亮度（选填“变亮”、“变暗”或“不变”）．电源电压为V．【答案】不变；变小；不变；6【解析】由图示电路图可知，灯泡与滑动变阻器并联，电压表测电源两端电压，电流表测通过滑动变阻器的电流，滑片向右滑动时，电源电压不变，电压表示数不变，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压不变，由欧姆定律可知，通过滑动变阻器的电流变小，电流表示数变小；滑片移动时，灯泡两端电压不变，灯泡实际功率不变，灯泡亮度不变；灯泡两端电压等于电源电压，灯泡正常发光，灯泡电压等于额定电压6V，则电源电压为6V。
【考点】欧姆定律的应用3.如图5所示，将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后，发现L1要亮一些。
则下列判断正确的是A．L1的电阻比L2的小B．L1的额定功率比L2的大C．L1、L2正常工作时，L1发光要暗一些D．若将L1、L2并联接入电路，L1发光要亮一些【答案】C【解析】观察图可见两灯串联，串联电路中电流处处相等，由题意知L1比L2亮，说明L1实际功率比L2实际功率大，即P1＞P2，由P=I2R可得：R1＞R2，A选项判断错误；由题意知两灯额定电压相等，根据和R1＞R2可得：，故两灯正常工作时，L1要比L2暗一些，B选项判断错误；C选项判断正确，选填C；若将L1、L2并联接入电路，两灯两端电压相等，由R1＞R2可得：L1实际功率小于L2实际功率，即L1发光暗些，D选项判断错误。
第15章电流和电路第5节串、并联电路中电流的规1．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A）1.2A B．0.3A）0.3A C．1.2A）0.3A D．1.5A）0.3A2．R1、R2、R3是三个阻值不同的定值电阻。
将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为A．I1>I2>I3B．I3> I2> I1C．I1= I2= I3D．I2> I1> I33．如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为A．0.3 A B．0.6 A C．0.9 A D．1.2 A4．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能是（）A．电流表所选量程不同B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表甲和乙在电路中的位置不同5．在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式A．一定是串联B．一定是并联C．串联、并联都可以D．条件不足，无法判断6．如图所示，A1）A2）A3三个电流表的示数分别为I1）I2）I3） 则有A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I37．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1一定连接“3A”接线柱C．电流表A1的读数是1.5AD．通过灯L1的电流为1.2A8．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是A ．导线1B ．导线2C ．导线3D ．导线49．在“探究串联电路中各处电流的关系”的实验中，小明同学用电流表分别测出图中a 、b 、c 三处的电流后，为总结普遍规律，他下一步的操作最合理的是（ ）A ．换用不同规格的灯泡，再次测量a 、b 、c 三处的电流B ．将电源两极对调，再次测量a 、b 、c 三处的电流C ．改变开关S 的位置，再次测量a 、b 、c 三处的电流D ．将图中两只灯泡位置对调，再次测量a 、b 、c 三处的电流10．在如图所示的电路中，电流表1A 和2A 的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表1A 和2A 的示数却不变，则电流表A 的示数可能为（ ）A ．0.45安B ．0.65安C ．0.55安D ．0.60安11．在下图所示的电路中，开关闭合时A 1的示数为1.2A ，A 2的示数为0.5A ．下列判断正确的是A．通过L1的电流为1.2AB．通过L1的电流为0.7AC．通过L2的电流为0.7AD．通过L2的电流为1.2A12．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L1的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流13．在如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，通过R1的电流为_____A，R1、R2的电阻之比为____；此时，若R1突然断路，电流表A1的示数为__A）14．在图所示的电路中，电源电压保持不变。
串,并联电路中电流的规律一、选择题1．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为 0.3A 和 0.25A，则甲、乙两盏灯的连接方式为（）A．一定是并联 B.一定是串联C.可能串联也可能并联D.无法判定2．在下图中，灯1L 、2 L 并联，用电流表测干路和支路的电流，其中正确的是（）.A. B.C. D.3. 如下图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1<I2<I3，则此部分电路中允许通过的最大电流是（）A、I1B、I2C、I3D、I1+I2+I34. 如下图所示，下列分析正确的是（）A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等5.如下图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小6.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA7.如下图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（）A、L1灯的电流比较大B、L2灯的电流比较大C、可能是L2灯的灯丝断了D、两灯的电流一样大8.如下图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。
则（）A、两灯是串联连接的B、流过L1的电流是2.6AC、流过L2的电流是2 AD、干路电流是3.2A9. 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A、灯 L1最大B、灯 L2最大C、灯 L3最大D、一样大10.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出下图中A、B、C三处的电流大小。
专题08 串并联电路中电流与电压的规律及应用（原卷版）1、串联电路的电流规律：串联电路中各处电流都相等；公式：I=I 1=I 2(用电器越多，亮度越低)。
2、并联电路的电流规律：并联电路中总电流等于各支路中电流之和；公式： I=I 1+I 2(用电器越多，干路电流越大)。
3、串、并联电路电压的规律：（1）串联电路两端的总电压等于各部分电路两端的电压之和（即U 串=U 1+U 2）； （2）并联电路各支路两端的电压相等，都等于电源电压。
（即U 并= U 1=U 2）。
※。
考点1 串并联电路中电流的规律【典例1-1】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，典例分析＋变式训练考点直击解题方法与技巧则通过较亮灯泡的电流（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是。
【典例1-2】（2022•温江区模拟）如图所示，把两个不同规格的灯泡并联起来接到电源上，探究并联电路中的电流关系，关于各点处电流的大小关系正确的是（）A．I b＝I c B．I a＝I b C．I a＝I c D．I a＝I d【变式1-1】如图所示的串联电路，闭合开关时（）A．通过A点电流大于B点的电流B．通过B点电流大于C点的电流C．通过A点电流大于c点的电流D．通过A、B、C三点的电流相等【变式1-2】（2021秋•东台市期中）如图所示，是小明用三合一充电宝给三部手机同时充电的情景。
这三部手机是连接，若小明拔掉其中一部手机，则通过充电器的总电流将（变大/变小/不变），手机充电时，充电宝将能转化为电能。
考点2电流规律的运用【典例2-1】如图甲所示电路，当开关S1、S2闭合后，A2与R2是（选填“串”或“并”）联的，电流表A1测量的是通过（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为A，通过R2的电流为A。
【典例2-2】如图所示的电路，开关闭合时电流表（甲）测量的是通过的电流，电流表（乙）测量的是通过的电流（以上两空均选填”L1”“L2”或“L2和L1”）。
串、并联电路中电流的规律一、单选题（共9道，每道10分）1.如图所示电路中，属于串联电路的是（）A. B.答案：A解题思路：A：电流从电源的正极出发，经过两个灯泡、形关，直接回到电源负极，途中没有分流，故为串联。
符合题意。
B：电流从电源正极出发，然后分为两个支路，一个支路经过L］到电源负极；另一个支路经过L2到电源负极；即有两个支路，故为并联。
不符合题意。
C：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个支路，为并联。
不符合题意。
D：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个故选A。
试题难度：二颗星知识点：电路识别2•如图所示的电路中，闭合开关时，下列说法正确的是（）A.两灯泡串联B.电流表测的是总电流C.电流表测的是L］电流D.开关只能控制L2答案：C解题思路:分析电路：电流从电源正极出发，经过开关S后开始分流，一个支路经过L2回到电源负极;另一个支路经过电流表、L1回到电源负极；有两个支路，故为并联。
开关位于干路上，故可控制两个灯泡。
电流表与L1是串联关系，即测的是经过L］的电流。
故C选项正确。
试题难度：二颗星知识点：电路识别3.如图所示，与实物电路相对应的电路图是（）C.D.答案：D解题思路：按照电流流向法对实物图进行分析，电流从电源正极出发，然后开始分流，一个支路经过L1,再经过S1回到电源负极；另一个支路经过S2、L2,再经过S1回到电源负极；两个支路都经过了S],说明S1位于干路。
故D选项正确。
试题难度：三颗星知识点：实物图转电路图4•关于电流表的使用规则，下列说法中正确的是（）A.电流表必须和被测电路串联B.电流表可以和被测灯泡并联C.电流表的两个量程可任意选择D.电流表的三个接线柱可任意选两个接入电路中答案：A解题思路：A：正确。
B：电流表相当于一条导线，若与灯泡并联，则会使灯泡被短接，故电流表只能串联在被测电路中，不能与被测灯泡并联。
九年级物理重难点分类突破15.5 串并联电路中电流的规律（重难点突破）一．重点：比较串并联电路中的电流大小（共4小题）1．如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则（）A．I1＝I2B．I1＞I2C．I1＜I2D．无法确定2．如图所示电路，下列有关说法正确的是（）A．断开S，电流先经过L2后经过L1B．断开S，观察到L1比L2亮，说明通过L1的电流更大C．闭合S，L1和L2都会亮D．闭合S，L1会亮，L2不会亮3．将电阻R1、R2同时接入电路中，用电流表测得电路各处电流都相等，则两电阻（）A．一定串联B．一定并联C．可能串联，也可能并联D．以上说法都不正确4．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。
则下列说法正确的是（）A．开关S1、S2都闭合，灯泡L1和L2串联B．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流C．开关S1闭合，S2断开，电源外部电流流向为d→c→b→aD．闭合S1、S2中任意一个开关，都会有灯泡发光二．重点：探究串并联电路中电流的规律（共2小题）5．运用知识解决问题：（1）你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮。
由此可以断定这些路灯是联的。
（2）有一种节日彩灯，20只一组串联，若电源插头处电流为200mA，则通过每只灯的电流为A，因为。
（3）家中有两盏灯，每盏灯工作电流为300mA，电炉子的工作电流为3A，电冰箱工作电流为1A，他们共同工作时，干路的电流为A。
（4）如图丙，这是探究电路的电路图，电流表测的是L1的电流，电流表测的是L2的电流，电流表测的是干路的电流。
请在图中标出三只电流表的正、负接线柱。
（5）上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是，通过L2的电流是，通过干路的电流是。
人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)考点直击典例分析＋变式训练考点1 串联电路的电流规律（1）从理论上分析，经过电路中各个部分的电荷，不会消失，也不会凭空增加，所以单位（2）无论串联电路中的用电器规格是否相同，只要串联，通过电路的电流处处相等；※注意：串联电路中电流相等不要理解为电流是不变的，一个用电器的电流改变，流过其他用电器的电流也改变，但两者相等。
【典例1】（2021秋•新源县期末）有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA【答案】C。
【解答】解：由题意可知20只灯泡串联，且电源插头处的电流为200mA因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。
故选：C。
【典例2】（2021秋•朝阳县期末）如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【答案】A。
【解答】解：由图可知，电阻R1、R2、R3串联接入电路中；根据串联电路的电流特点，各处的电流大小相等，因为I1＜I2＜I3，所以，为保护各电阻元件的安全，只能取3个电流值中最小的那个电流值作为该电路的最大电流，即此部分电路中允许通过的最大电流是I1。
故选：A。
【典例3】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流等于（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是串联电路中电流处处相等。
【答案】等于；串联电路中电流处处相等。
【解答】解：由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。
故答案为：等于；串联电路中电流处处相等。
初三物理探究串并联电路中电流的规律试题答案及解析1.（9分）如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？【答案】（1）电源电压是4.5V，滑动变阻器接入电路中的电阻值是10Ω．（2）滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω．【解析】（1）开关S1断开，S2闭合，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流。
滑动变阻器接入电路的阻值，灯泡两端的电压，电源电压。
（2）将开关S1闭合，S2断开，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流。
当电路中的电流为0.6A时，定值电阻两端的电压，滑动变阻器两端的电压，它接入电路的阻值。
当电压表的示数为3V时，定值电阻两端的电压，电路中的电流，滑动变阻器接入电路的阻值。
滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω。
【考点】电流表、电压表的使用欧姆定律2.如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【答案】BCD【解析】（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．【考点】电功率的计算3.如图所示的“坐位体前屈测试仪”可对初中毕业生进行身体柔韧性测试。
2019年中考物理试题分类汇编——电动机专题1.（2019包头，3）下列说法正确的是A. 音叉在真空中振动不会产生声音B. 倒车雷达是利用电磁波来探测车后障碍物的C. 滚摆在滚动过程中运动状态一定改变D. 热机和电动机在能量的转化方式上是相同的2.(2019宁夏,5)如图所示，下列关于物理实验表述正确的是A．图甲实验揭示了电流的周围存在磁场。
应用电磁铁B．图乙实验揭示了通电导体在磁场中受力运动。
应用发电机C．图丙实验是电磁感应现象。
应用是电动机D．图丁实验电源的左端是正极。
小磁针A端是S极3.（2019北部湾，13）我国的新型航母将采用自行研制的电磁弹射器。
小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。
小明的猜想与下列实验原理相同的是（）4.（2019成都，14）如图所示的四个实验,反映电动机基本原理的是（）5.（2019海南，4）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理6.（2019苏州，8）关于电动自行车，下列说法不正确的是A. 废旧电瓶会污染环境，不可随意处置B. 电流具有热效应，长时间充电有火灾隐患C. 车上装有电动机，其工作原理是电磁感应D. 要使车加速前进，可增大通过电动机的电流7..（2019南充，7）下列图中能够说明电动机工作原理的实验装置是：8.（2019阜新，9）下列四幅图中，工作原理与其他三个不同的是（）9.（2019荆州，18）关于电和磁，下列说法正确的是（）A.电动机的工作原理是磁场对通电导体有力的作用B.奥斯特发现了电磁感应现象C.指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D.导体在磁场中运动就一定会产生感应电流10.（2019德州，10）如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。
图中与电动平衡车驱动前行过程原理相同的是（）11.（2019重庆A卷，4）以下对电和磁相关描述正确的是A.所有电器只能用三孔插座B.摩擦起电的实质是产生了电子C.电风扇可以将电能转化为机械能D.地磁场周围的磁感应线是真实存在的12.（2019重庆B卷，6）油电混合动力汽车逐渐走进普通家庭，混动汽车搭载了传统的内燃机,高效的电动机、发电机和蓄电池组。

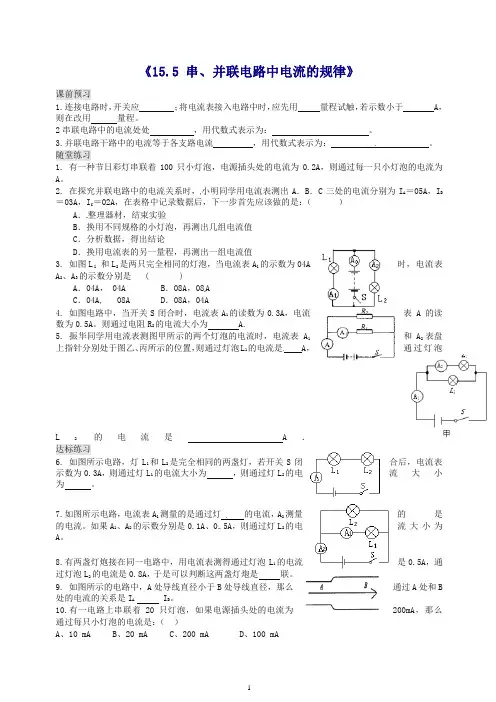

1《15.5 串、并联电路中电流的规律》课前预习1.连接电路时，开关应 ；将电流表接入电路中时，应先用 量程试触，若示数小于 A ，则在改用 量程。
2串联电路中的电流处处 ，用代数式表示为： 。
2. 在探究并联电路中的电流关系时，小明同学用电流表测出A ．B ．C 三处的电流分别为I A ＝05A ，I B ＝03A ，I C ＝02A ，在表格中记录数据后，下一步首先应该做的是：（ ）A ．整理器材，结束实验B ．换用不同规格的小灯泡，再测出几组电流值C ．分析数据，得出结论D ．换用电流表的另一量程，再测出一组电流值3. 如图L l 和L 2是两只完全相同的灯泡，当电流表A l 的示数为04A 时，电流表A 2、A 3的示数分别是 ( )A ．04A ， 04AB ．08A ，08AC ．04A, 08AD ．08A ，04A4. 如图电路中，当开关S 闭合时，电流表A 1的读数为0.3A ，电流表A 的读和A 2表盘的电流是 A 通过灯泡L 2的电流是 A ． 达标练习6. 如图所示电路，灯L 1和L 2是完全相同的两盏灯，若开关S 闭合后，电流表示数为0.3A ，则通过灯L 1的电流大小为 ，则通过灯L 2的电流大小为 。
7.如图所示电路，电流表A 1测量的是通过灯 的电流，A 2测量的是 的电流。
如果A 1、A 2的示数分别是0.1A 、0.5A ，则通过灯L 2的电流大小为 A 。
8.有两盏灯炮接在同一电路中，用电流表测得通过灯泡L 1的电流是0.5A ，通过灯泡L 2的电流是0.8A ，于是可以判断这两盏灯炮是 联。
9. 如图所示的电路中，A 处导线直径小于B 处导线直径，那么通过A 处和B处的电流的关系是I AI B 。
10.有一电路上串联着20只灯泡，如果电源插头处的电流为200mA ，那么通过每只小灯泡的电流是：（ ）A 、10 mAB 、20 mAC 、200 mAD 、100 mA211.图中的电路中，如果通过灯L 1和L 2的电流分别为0.4A 和0.8A 。
2019年中考物理试题分类汇编——串并联电路中的电流规律1.（2019北部湾，7）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A2.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）3.（2019北海，7）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A4.（2019巴中，24）如图所示的电路中，要使R1、R2串联，应闭合的开关是；要使R1、R2并联，应闭合的开关是，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将能转化为电能。
5.（2019 青岛，11）.利用如图电路探究串联电路的规律，下列做法正确的是A.分别把开关改接到a、b、c 处，可以探究开关位置的改变对用电器控制作用的影响B.分别将电流表串联在a、b、c 处，可以探究电路中各处电流的关系C.分别将电压表串联在a、b、c 处，可以探究电路中各用电器两端电压与电源两端电压的关系D.为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验6.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。
操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）7.（2019长沙，5）下列操作能使图中的小灯泡L和L2组成串联电路的是（）1A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S2和S3D．只闭合开关S38. (2019衡阳，16)如图所示，下列说法正确的是A闭合S2，断开S1、S3，灯L1、L2串联B. 闭合S1、S3，断开S2，灯L1、I2串联C. 闭合S2、S3，断开S1，只有灯L1亮D. 闭合S1、S2，断开S3，只有灯L1亮9.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（）10.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）11.（2019毕节，10）如图1所示电路，当开关S1、S2闭合后，A2与R2是（选填“串”或“并”）联的，电流表A1测量的是通过（选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图2所示，电流表的示数为A。
12.（2019兰州，13）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是A.电流表测量干路电流B.L1与L2的亮度一定相同C.通过L，和L，的电流一定相等D.只断开S2，L1发光且亮度不变13.（2019重庆B卷，4）关于图所示电路的判断,正确的是A. 只闭合开关S1时，灯泡L1、L3并联。
B. 只闭合开关S2,时，灯泡L2、L3并联。
C. 只闭合开关S2、S3时，灯泡L2、L3串联。
D. 闭合所有开关时灯泡L1L2并联，L3短路.14.（2019贵阳，21）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。
要求：两灯并联。
开关S在干路上，电流表只通过L1的电流，导线不能交叉。
15.（2019兰州，27）请在图中用笔画线代替导线连接电路。
要求：两灯并联，开关S同时控制两盏灯泡。
16.（2019淄博，23）在“探究并联电路中的电流关系”实验中。
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
分析数据得出结论：在并联电路中__________________，。
（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻________灯泡L2的电阻；若两灯泡灯丝长度相同，________的灯丝更细。
17.（2019成都，26）在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。
故障的原因可能是。
A.某段导线断开B.某接线柱处接触不良C.某灯泡被短路D.电流表被烧坏(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为A。
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。
下列分析正确的是。
A.可能是因为测量误差造成的B.是因为没有对电流表调零造成的C.串联电路中各处的电流本来就不等D.电流从电源正极流向负极的过程中,电流越来越小2019年中考物理试题分类汇编——串联和并联1.（2019巴中，24）如图所示的电路中，要使R1、R2串联，应闭合的开关是；要使R1、R2并联，应闭合的开关是，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将能转化为电能。
2.（2019重庆B卷，4）关于图所示电路的判断,正确的是A. 只闭合开关S1时，灯泡L1、L3并联。
B. 只闭合开关S2,时，灯泡L2、L3并联。
C. 只闭合开关S2、S3时，灯泡L2、L3串联。
D. 闭合所有开关时灯泡L1L2并联，L3短路.3（2019长沙，5）下列操作能使图中的小灯泡L和L2组成串联电路的是（）1A.闭合开关S1、S2和S3B．只闭合开关S1和S2A．只闭合开关S2和S3D．只闭合开关S34.(2019绥化，12)现在许多宾馆都利用房卡取电，如图所示。
只有把房卡插入槽中，房间内的用电器才能使用。
房卡的作用相当于家庭电路中的，房间里各用电器之间是联的。
5.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。
当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。
图中符合设计要求的电路图是6.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）7.（2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
下列电路图符合要求的是（）8.（2019菏泽，11）如图所示，关于家用插座说法中，正确的是（）A．开关串联在干路中，指示灯与各组插孔并联在电路中B．开关、指示灯和各组插孔并联在电路中C．开关、指示灯和各组插孔串联在电路中D．各组插孔串联在一起与指示灯并联在电路中9.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）10. (2019衡阳，16)如图所示，下列说法正确的是A闭合S2，断开S1、S3，灯L1、L2串联B. 闭合S1、S3，断开S2，灯L1、I2串联C. 闭合S2、S3，断开S1，只有灯L1亮D. 闭合S1、S2，断开S3，只有灯L1亮11.（2019潍坊，7）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
下列简化电路中符合要求的是（）12.（2019威海，10）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。
灯泡和风机均可独立工作，以下简化电路图符合要求的是（）13.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。
由电路图可知（）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．将S1和S2都闭合，吹出的是热风D．开关S2可以控制整个电路14.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。
操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）15.（2019德州，8）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。
下图设计的电路图正确的是（）16.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。
当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。
符合上述要求的是（）17.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。
下列简易原理图符合要求的是（）18.（2019北部湾，1）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）19.（2019贵阳，21）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。
要求：两灯并联。
开关S在干路上，电流表只通过L1的电流，导线不能交叉。
20.（2019鄂州，12）科技引领生活，5G时代已经来临。
车辆利用5G通讯网络可在一、两公里之外提前感知交通信号灯，为无人驾驶提供支持。
如图所示，是用于路口的5G指示灯，则红黄绿三种颜色指示灯的连接方式及5G通讯传递信息的形式分别是A. 串联超声波B. 串联电磁波C. 并联超声波D. 并联电磁波21.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）22. (2019泰州，11）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是23.（2019常德，13）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。
