1静态路由较之动态路由有哪两项优点？（请选择两项。

）•正确响应您的响应•o由于静态路由不通过网络进行通告，因此比较安全。

o静态路由随着网络不断发展而进行扩展。

o正确实施静态路由所需的网络知识很少。

o静态路由比动态路由使用的路由器资源少。

o静态路由更容易进行大型网络配置。

静态路由需要充分了解整个网络才能正确实施。

它非常容易出错，且不能针对大型网络扩展。

静态路由使用更少的路由器资源，因为更新路由不需要计算。

由于它不通过网络通告，静态路由也比较安全。

此试题参考以下领域的内容：Routing and Switching Essentials•2.1.1 静态路由2 请参见图示。

允许PC A 和PC B 在路由器CPU 和网络带宽使用率最低的情况下访问互联网的路由解决方案是什么？2请参见图示。

允许PC A 和PC B 在路由器CPU 和网络带宽使用率最低的情况下访问互联网的路由解决方案是什么？•正确响应您的响应•o配置一条从R1 到Edge 的静态路由和一条从Edge 到R1 的动态路由。

o配置一条从R1 到Edge 的静态默认路由、一条从Edge 到互联网的默认路由以及一条从Edge 到R1 的路由。

o配置一条从R1 到Edge 的动态路由和一条从Edge 到R1 的静态路由。

o配置R1 和Edge 间的动态路由协议，并通告所有路由。

必须创建两个路由：在R1 中创建默认路由来访问“边缘”，在“边缘”中创建静态路由以访问返回流量的R1。

PC A 和PC B 属于末端网络后，这就是最佳解决方案。

而且，静态路由使用的带宽少于动态路由。

此试题参考以下领域的内容：Routing and Switching Essentials•2.1.1 静态路由3 浮动静态路由的正确语法是什么？3浮动静态路由的正确语法是什么？•正确响应您的响应•o ip route 209.165.200.228 255.255.255.248 serial 0/0/0o ip route 209.165.200.228 255.255.255.248 10.0.0.1 120o ip route 0.0.0.0 0.0.0.0 serial 0/0/0o ip route 172.16.0.0 255.248.0.0 10.0.0.1将浮动静态路由用作备用路由，常常是从动态路由协议学习的路由。

1一家拥有 10 名员工的小型公司使用单个 LAN 在计算机之间共享信息。

哪种 类型的 Internet 连接适合此公司？由当地电话服务提供商提供的拨号连接能够使公司方便且安全地连接员工的虚拟专用网络通过当地服务提供商建立的私有专用线路通过当地服务提供商提供的宽带服务（如 DSL ）答案 说明 最高分值correctness of response Option 42对于这种小型办公室，比较适合通过被称为数字用户线路 (DSL) 的常见宽带服务实现 Internet 连接，这种服务由当地的电话服务提供商提供。

由于员工人数很少，带宽的问题并不突出。

如果公司较大，在远程站点有分支机构，则专用线路会更加适合。

如果公 司员工需要通过 Internet 与公司联系，则采用虚拟专用网。

2哪种网络情况需要使用 WAN ？员工工作站需要获取动态分配的 IP 地址。

员工在出差时需要通过 VPN 连接到公司电子邮件服务器。

分支机构的员工需要与同一园区网络上的另一座建筑物内的公司总部共享文件。

员工需要访问托管在其建筑物内 DMZ 中的公司 Web 服务器上的网页。

答案 说明 最高分值correctness of response Option 22当出差的员工需要通过 WAN 连接到公司电子邮件服务器时，VPN 将通过 WAN 连接在员工笔记本电脑与公司网络之间创建一个安全隧道。

通过 DHCP 获取动态 IP 地址是 LAN 通信的功能。

在企业园区的不同建筑物之间共享文件可通过 LAN 基础设施来实现。

DMZ 是企业 LAN 基础设施内一个受保护的网络。

3当使用数字租用线路来提供客户与服务提供商之间的连接时，需要使用哪两种 设备？（请选择两项。

）接入服务器CSU第 2 层交换机DSU拨号调制解调器答案说明最高分值correctness of responseOption 2 and Option 4 are correct.2数字租用线路需要通道服务单元 (CSU) 和数据服务单元 (DSU)。

Types of Cables1.Connecting a DTE to a DCE2.Connecting two DTEs directly to eac h otherSpecification for DTE/DCE interface1.Mechanical/Physical (number of pins & connector type)2. Electrical (Define voltage level for 0 and 1 )3. Functional (Func performed by assigning meaning to S ignalLine)4. Procedural (Sequence of ev ents for transmitting data )Null Modem- Comm method to directly c onnect two DTEs using RS-232 serial cableNull Modem Connection- Transmit (Tx) and rec eive (Rx) lines are crosslinkedWAN Encapsulation Protocols1.HDLC2.PPP3.SLIP4.X.25 or LAPB5.Frame Relay6.ATMSerial Line Internet Protocol (SLIP)- A standard protoc ol f or point-to-point serial connections using TCP/IP.X.25/Link Access Procedure, Balanced (LAPB)- X.25 specifies LAPB, a data link lay er protocol- Predecessor to Frame Relay.Frame Relay- Eliminates some of the time-consuming processes (such as error correction and flow control) employed in X.25ATM- The cell relay in w hich dev ices send multiple servic e ty pes (v oice, v ideo, or data) in f ixed-leng th (53-byte) cells.Fixed-length Cells- Allow proc essing to occ ur in hardw are, thereby reducing transit delay s. - 53 bytesHigh-level Data Link Control (HDLC)-Default enc ap type on point-point c onn, when link uses 2 Cisc o devices - Bit-oriented sy nchronous data link layer protocol developed by the ISO - Current standard is ISO13239- Devfrom Synchro Data Link Control (SDLC) standard proposed in 1970s- Provides both c onnection-oriented and connectionless service- Defines a Lay er 2 framing structure that allows f or flow control and errorcontrol throug h the use of acknow ledgments- Uses a frame delimiter/flag to mark the beg inning &end of each frameHLDC Frame Types1.Flag2.Address3.Control4.Protoc ol5.Data6.FCSFlag- Field that initiates and terminates error check ing- The frame always starts and ends with an 8-bit f lag f ield- The bit pattern is 01111110Address- Field that contains the HDLC address of the secondary station- Can contain a specific address, a group address, or a broadcast addressControl- HDLC defines 3 types of frames, each w/a diffcontrol field format:rmation (I) frame - Carry upper layer inf o & some control info2.Supervisory (S) frame-Prov ide control information.3.Unnumbered (U) frame -Support ctrl purposes & arn’t sequencedProtocol- HDLC protocol specif ies the protoc ol type enc apsulated w/in the fram eData-Contains a Path Info Unit (PIU) Exchang e Identific ation (XID) infoFrame Check Sequenc e (FCS)- Precedes the ending f lag delimiter and is usually a cyclic redundancycheck (CRC) calc ulation remainderCisco HLDC (cHDLC)-Proprietary- Frames contain a field for identifying the network protocol beingencapsulated- Default enc ap method used by Cisco devices on sy nchronous serial lines- PPP Encapsulation is used to connec t to a non-Cisco devic e- Used as a point-to-point protoc ol on leased lines bet 2 Cisc o devicesencapsulation hdlc command-SYNTAX: encapsulation hdlc- Used cmd in priv ileg ed mode to re-enable HDLCshow interfaces serial command-show interfaces serial0/0/0-Display s information specific to serial interfaces- When HDLC is conf igured, "Enc apsulation HDLC" is shown- Verify proper configuration of HDLC or PPP encapsulationshow ip int brief command-Used in troubleshooting a serial interfac e-5 possible problem states can be identified1.Serial x is down, line protocol is dow n2.Serial x is up, line protoc ol is down3.Serial x is up, line protoc ol is up (looped)4.Serial x is up, line protoc ol is down (disabled)5.Serial x is administrativ ely down, line protocol is downTroubleshooting a Serial Interface (See Reference)Serial Line Internet Protocol (SLIP)- Standard protocol for point-point serial connusing a variation of TCP/IP- Predecessor of PPPPoint-to-Point Protocol (PPP)- Successor to SLIP providing router-router and host-network conn ov ersynchro and asynchro circ uits- Provides multiprotocol LAN-WAN connections handling TCP/IP, IPX, andAppleTalk simultaneously- Used over Twisted Pair,Fiber-Optic Lines, and Satellite Transm ission- Provide transport over ATM, Frame Relay,ISDN&Optical Link- Allows y ou to authenticate connections using either PAP/CHAP- Allows the simultaneous use of multiple netw ork layer protocols- Does not impose any restrictions regarding transmission rate other thanthose imposed by the partic ular DTE/DCE interface in use- Most of the w ork done by PPP is at the data link and network layers bythe LC P and NCPsLCP-Sets up the PPP c onnection and its parameters-Establishes, config ures, and tests the data-link connection-Establishes the point-to-point link-Negotiates and sets up c ontrol options on the WAN data link, w hich arehandled by the NC Ps-Provides automatic c onfig uration of the interfac es at each end,including:-Handling varying limits on packet size-Detecting common misconf iguration errors-Terminating the link-Determining w hen a link is functioning properly or when it is failingNCP-Handle hig her lay er protocol conf igurations, and the LC P terminates thePPP connection-Include functional f ields c ontaining standardized codes to indicate thenetwork lay er protoc ol that PPP enc apsulatesPPP Features Not Available in HDLC1.The link quality management feature monitors the quality of the link. Iftoo many errors are detected, PPP tak es the link down.2.PPP supports PAP and CHAP authenticationPPP Components1.HDLC protocol for encapsulating datag rams ov er point-to-point links.2.Extensible LC P to estab, conf igure, and test the data link connection.3.Family of Network Control Protocols (NC Ps) f or establishing andconfiguring different network lay er protoc olsPPP Configuration on Physical Layer1.Asynchronous serial2.Synchronous serial3.HSSI4.ISDNPhases of Establishing a PPP SessionPhase 1: Link establishment and configuration negotiation- LCP must 1st open the connection and neg otiate configuration optionsPhase 2: Link quality determination (optional)- LCP tests the link to determine w hether the link quality is sufficient tobring up netw ork layer protocols.Phase 3: Netw ork layer protocol conf iguration negotiation- After LC P has finished the link quality determ ination phase,theappropriate NCP can separately config ure the network layer protocols,and bring them up and take them down at any timeClasses of LCP Frames1.Link-establishment frames2.Link-maintenance frames3.Link-termination framesLink-EstablishmentFrames-Estab&Conf ig a link-Configure-Request, C onfig ure-Ack, Configure-Nak, and Config ure-Rej ectLink-Maintenance Frames- Manage and debug a link- Code-Reject, Protocol-Reject, Echo-Request, Ec ho-Reply, & Discard-ReqLink-Termination Frames-Terminate a link-Terminate-Request and Terminate-AckLCP Packet Contents1.Code- field identifying the ty pe of LCP packet2.Identifier- field so that requests and replies c an be matched3.Length - field indicating the size of the LCP packet4.Data - Packet ty pe-specif ic dataAAA/TACACS- Dedicatedserverusedtoauthenticateusers.。

1下列哪一个地址可以用来总结网络、、和？2请参见图示。

目的地为网络的数据包会被如何转发？Router1 会执行递归查找，数据包将从 S0/0 接口发出。

Router1 会执行递归查找，数据包将从 S0/1 接口发出。

没有与网络关联的匹配接口，因此数据包将被丢弃。

没有与网络关联的匹配接口，因此数据包将采用“最后选用网关”，从 S0/2 接口发出。

3指向下一跳 IP 的静态路由在路由表中会显示怎样的管理距离和度量？管理距离为 0，度量为 0管理距离为 0，度量为 1管理距离为 1，度量为 0管理距离为 1，度量为 14两个独立子网上的主机之间无法通信。

网络管理员怀疑其中一个路由表中缺少路由。

可以使用哪三条命令来帮助排查第 3 层连通性问题？（选择三项。

）pingshow arptracerouteshow ip routeshow interfaceshow cdp neighbor detail5请参见图示。

为使主机 A 能够连接到网络上的主机 B，应在 Router1 上配置哪种静态路由？ip routeip routeip route S0/0/1ip route S0/0/06Router# show cdp neighbors命令会显示下列哪些内容？（选择三项。

）负载平台可靠性保持时间本地接口7为什么在创建送出接口为以太网络的静态路由时输入下一跳 IP 地址是明智之举？添加下一跳地址将使路由器在转发数据包时不再需要在路由表中进行任何查找。

在多路访问网络中，如果没有下一跳地址，路由器将无法确定以太网帧的下一跳 MAC 地址。

在静态路由中使用下一跳地址可以为路由提供较低的度量。

在多路访问网络中，在静态路由中使用下一跳地址可以使该路由成为候选默认路由。

8请参见图示。

要使 WinterPark 和 Altamonte 路由器能够传送来自每个 LAN 的数据包并将所有其它流量转到 Internet，应该使用哪一组命令来配置静态路由？WinterPark(config)# ip route 0.0.0.0Altamonte(config)# ip route s0/1WinterPark(config)# ip route 0.0.0.0Altamonte(config)# ip route s0/1WinterPark(config)# ip routeAltamonte(config)# ip routeWinterPark(config)# ip routeAltamonte(config)# ip route 0.0.0.0 s0/09当外发接口不可用时，路由表中的静态路由条目有何变化？该路由将从路由表中删除。

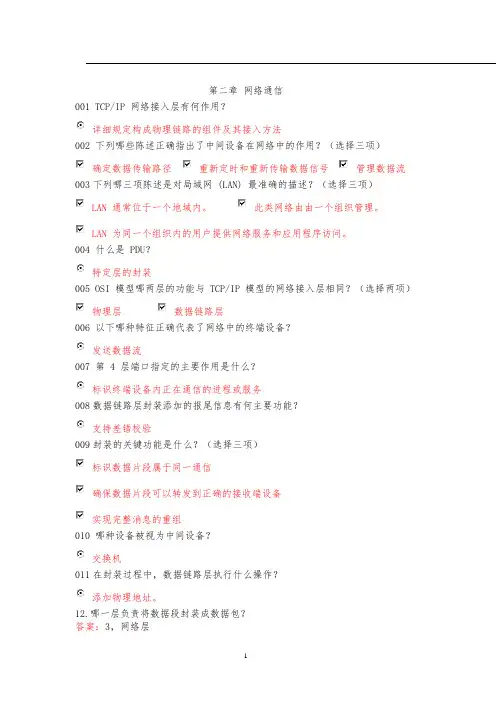

第一章路由和数据包转发介绍1．哪两项说法正确描述了路由器的组件？（选择两项）（B、D）A．RAM 永久存储着在启动过程中使用的配置文件B．ROM 含有硬件模块所执行的诊断程序C．NVRAM 存储着在启动过程中使用的IOS 的备份副本D．重新启动时闪存中的内容不会丢失E．ROM 包含最新而且最完整的IOS 版本F．闪存包含用于标识IOS 位置的启动系统命令2．图中的哪些接口可用于租用线路WAN 连接？（选择两项）（A、D）A．1B．2C．3D．4E．5F．63．如果路由器在启动时无法找到有效的配置文件，将发生什么情况？（B）A．启动过程将重置B．路由器将提示用户进行响应，以进入设置模式C．启动过程将停止，直到获得有效的配置文件D．路由器将根据上次的有效配置生成默认配置文件E．路由器将监控本地流量，以确定路由协议配置要求4．以下哪一项正确描述了路由器启动时的顺序？（A）A．加载bootstrap、加载IOS、应用配置B．加载bootstrap、应用配置、加载IOSC．加载IOS、加载bootstrap、应用配置、检查硬件D．检查硬件、应用配置、加载bootstrap、加载IOS5．加载配置文件时的默认顺序是怎样的？（C）A．NVRAM、FLASH、ROM B．FLASH、TFTP、CONSOLE C．NVRAM、TFTP、CONSOLE D．FLASH、TFTP、ROM 6．在启动过程中，路由器可以从哪些位置加载Cisco IOS？（选择两项）（B、E）A．RAM B．TFTP 服务器C．NVRAM D．设置例程E．闪存F．终端7．下列哪些是路由器的功能？（选择三项）（A、C、D）A．分组交换B．网段扩展C．广播域分段D．根据逻辑编址选择最佳路径E．根据物理编址选择最佳路径8．当路由器收到从一个网络发往另一个网络的数据包时，它会执行哪三个过程？（选择三项）（A、D、E）A．通过解开第2 层帧报头来解封第3 层数据包B．通过IP 报头中的目的MAC 地址在路由表中查找下一跳地址C．解封第3 层数据包时将第2 层帧报头保持原样D．通过IP 报头中的目的IP 地址在路由表中查找下一跳地址E．将第3 层数据包封装成新的第2 层帧，并将该帧从送出接口转发出去F．将第3 层数据包封装成特殊的第1 层帧，并将该帧转发到送出接口9．网络管理员需要通过路由器的FastEthernet 端口直接连接两台路由器。

CISCO路由器配置手册返回教程第一章路由器配置基础一、基本设置方式二、命令状态三、设置对话过程四、常用命令五、配置IP寻址六、配置静态路由第二章广域网协议设置一、HDLC二、PPP三、X.25四、Frame Relay五、ISDN六、PSTN第三章路由协议设置一、RIP协议二、IGRP协议三、OSPF协议四、重新分配路由五、IPX协议设置第四章服务质量及访问控制一、协议优先级设置二、队列定制三、访问控制第五章虚拟局域网（VLAN）路由一、虚拟局域网(VLAN)二、交换机间链路（ISL）协议三、虚拟局域网（VLAN）路由实例参考第一章路由器配置基础一、基本设置方式一般来说，可以用5种方式来设置路由器：1．Console口接终端或运行终端仿真软件的微机；2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；3．通过Ethernet上的TFTP服务器；4．通过Ethernet上的TELNET程序；5．通过Ethernet上的SNMP网管工作站。

但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1.router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。

2.router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。

3.router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。

4.router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
