SDH光传输设备的维护技术分析近年来随着我国经济的快速发展，电力的发展也十分迅速。
SDH光传输设备是光传送网络中的重要组成部分，其关系着光传送网络是否能安全稳定的运行。
所以，在SDH光传输设备的日常运行中，要加大对维护检修力度，及时采取有效措施排除故障，以保证整个光传送网络能够稳定可靠的运行。
本文对SDH 光传输设备常见故障及检修进行分析，并就其维护策略进行探讨。
标签：SDH;光传输设备;维护技术引言随着电力通信网络的到较快发展。
光纤通信技术也不断发展，SDH传输网已经成为电力通信网的主要组成部分，承担着越来越多的重要业务。
因此大多数电力生产信息、管理信息及调度信息均需通过SDH光传输网络进行传输。
1SDH光传输设备故障类型（1）通信类型故障。
此种故障主要表现在网络管理员无法登录网元，能够登录的网元处于混乱状态，稳定性相对较差;（2）业务中断类型故障。
此种故障主要包括人为误操作或者配置错误所造成的业务中断;外部原因所引发的业务中断，表现为：交换机故障、光纤或电缆中断、供电电压较低等等;单板自身故障问题等等。
（3）误码类型故障。
此种故障可以细分为“设备故障”以及“外部因素故障”等类型。
其中“设备故障”主要指线路板接收信号的衰耗较大，本端接收问题、对端发送电路故障等引发的误码故障，而“外部因素故障”主要是由于光纤信号传输损耗较大、接口周边存在较强干扰信号、散热问题引发温度较高等造成的误码故障;（4）时钟同步类型故障。
此类型故障主要表现为：时钟板故障、外部时钟源丢失、时钟源配置错误等等。
2SDH光传输网络设备故障处理2.1设备故障分析运维人员首先要从设备的告警灯来查看设备告警的原因，所以在日常的维护过程中，要时刻关注告警灯的颜色和闪烁变化情况。
当机柜告警灯闪烁时说明SDH设备发生紧急故障，需要从UPS电源、设备电源、设备风扇等方面查找出现问题的原因并快速解决，当设备出现次要告警灯闪烁时，则表明设备具有故障的隐患，例如温度持续升高、对端设备有问题等。

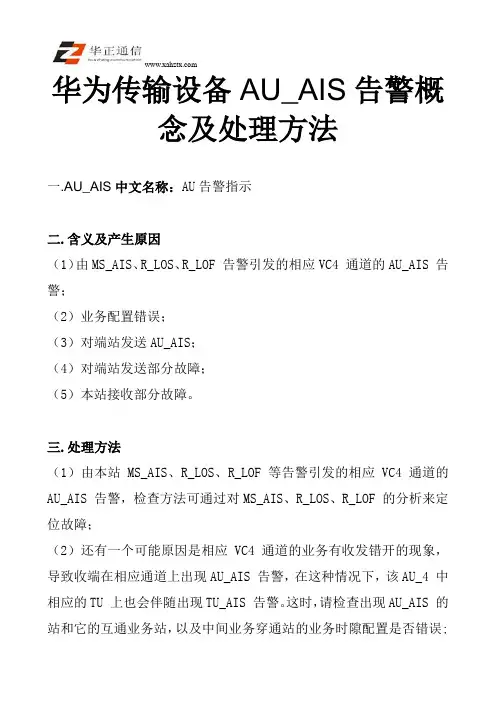

华为传输设备AU_AIS告警概
念及处理方法
一.AU_AIS中文名称：AU告警指示
二.含义及产生原因
（1）由MS_AIS、R_LOS、R_LOF 告警引发的相应VC4 通道的AU_AIS 告
警；
（2）业务配置错误；
（3）对端站发送AU_AIS；
（4）对端站发送部分故障；
（5）本站接收部分故障。
三.处理方法
（1）由本站MS_AIS、R_LOS、R_LOF 等告警引发的相应VC4 通道的
AU_AIS 告警，检查方法可通过对MS_AIS、R_LOS、R_LOF 的分析来定
位故障；
（2）还有一个可能原因是相应VC4 通道的业务有收发错开的现象，
导致收端在相应通道上出现AU_AIS 告警，在这种情况下，该AU_4 中
相应的TU 上也会伴随出现TU_AIS 告警。
这时，请检查出现AU_AIS 的
站和它的互通业务站，以及中间业务穿通站的业务时隙配置是否错误;
（3）更换对端站对应的交叉板和线路板；（4）更换本站的线路板和交叉板。
ISSUE 光网络产品课程开发室TA000202 SDH 常见告警分析与信号流（155/622/2500+）1.1155/622/2500+单板常见告警分析一.线路板:S16、SD4、SL4、SQ1、SD1、SQE、SDE等1. R-LOS告警:接收端数据信号丢失。
检测的是电信号，不是光信号不是光信号。
2. R-LOF告警:在接收端检测到定帧字节A1≠f6H、A2≠28H，说明接收端帧同步丢失收端帧同步丢失。
155/622/2500+单板常见告警分析一.线路板:S16、SL4、SD4、SQ1、SL1、SQE、SE2等3.B2-EXC告警: B2误码过量。
检测到B2误码个数超过规定值。
4.MS-REI告警告警：：线路板所连的对端站检测到有B2误码，向本站传回M1字节字节。
一.线路板:S16、SL4、SD4、SQ1、SL1、SQE、SE2等5. MS-AIS告警告警：：检测接收到的复用段开销字节K2(bit6,7,8)=111时，上报此告警上报此告警。
告警含义是整个STM-N帧内除RSOH外全部为“1”。
一般由R-LOS告警产生或上游站发来。
6.MS-RDI告警告警：：检测接收到的复用段开销字节K2（bit6,7,8) =110。
一般由下游站回告上来,表示下游站接收到的本站信号有故障,说明本站至对端线路段有问题问题。
一.线路板:S16、SL4、SD4、SQ1、SL1、SQE 、SE2等7.AU-AIS 告警告警：：整个STM-N 帧内除STM-N RSOH 和MSOH 外全部为“1”。
一般由R-LOS 、MS-AIS 告警引起告警引起，，常见业务配置有问题见业务配置有问题。
8.HP-RDI 告警告警：：检测接收到的高阶通道开销字节G1(bit5)=1 。
一般由对端复用段和高阶通道故障引起阶通道故障引起。
一.线路板:S16、SL4、SD4、SQ1、SL1、SQE 、SE2等155/622/2500+单板常见告警分9.AU-LOP 告警告警：：检测到AU 指针H1、H2字节非法字节非法。
目录1. MSC SERVER处理分册 (3)1.1 告警箱处于离线状态 (3)1.2、FE端口故障 (3)1.3、WCKI时钟参考源丢失 (4)1.4、控制框与业务框通信失败 (5)1.5、BAM到主机通讯失败 (7)1.6、BAM到主机连接中断 (8)1.7、与NTP服务器断连 (9)1.8、Q922链路故障 (10)1.9、TCP链路故障 (11)1.10、CPU过载 (12)1.11、单板网口协商失败 (14)1.13、许可证文件即将失效 (15)1.14、计费中心长时间未取话单 (16)1.15、心跳中断 (17)1.16、双机倒换 (18)1.17、私网中断 (19)1.18、IP资源失效 (21)1.19、备份连接失败 (22)1.20、单板故障 (23)1.21、许可证即将过期告警 (24)1.22、许可证已经过期告警 (25)1.23、电源输出开关关闭 (26)1.24、H.248 SCTP链路故障 (27)1.25、MGW退出服务 (29)1.26、MTP目的信令点不可达 (30)1.27、MTP路由传输禁止 (32)11.28、MTP链路故障 (33)1.29、MTP缓冲区拥塞 (35)1.30、M2UA链路故障 (37)1.31、SCCP目的信令点禁止 (38)1.32、SCCP子系统禁止 (40)N => 联系对端局点确认其子系统是否恢复。
(42)2. MGW处理分册 (42)2.1 FE级联网口故障 (42)2.2 风扇框通讯故障 (43)2.3 NET单板时钟检测异常 (46)2.5 GE级联光口故障 (51)2.7 NET单板时钟配线故障 (54)2.8 级联光口故障 (56)2.9 GE通道光模块故障 (58)2.10 TDM通道光模块故障 (61)3.11 BLU时钟检测异常 (63)2.12 信令链路故障告警 (65)2.13 SPF扣板链路故障 (67)2.14 L2UA链路组故障 (70)2.15 L2UA链路故障 (71)2.16 单板软件异常告警 (73)2.17 SIWF故障告警 (75)2.18 控制平面拥塞 (77)2.19 单板故障 (78)2.20 告警箱断链 (81)2.21 单板上存在故障的半永久 (82)2.22 参考源丢失 (84)2.23 虚拟媒体网关迁移出业务态 (85)1. MSC SERVER处理分册1.1 告警箱处于离线状态告警含义1. 告警解释当BAM与告警箱之间通信中断时间超过10秒钟后，系统将产生该告警。

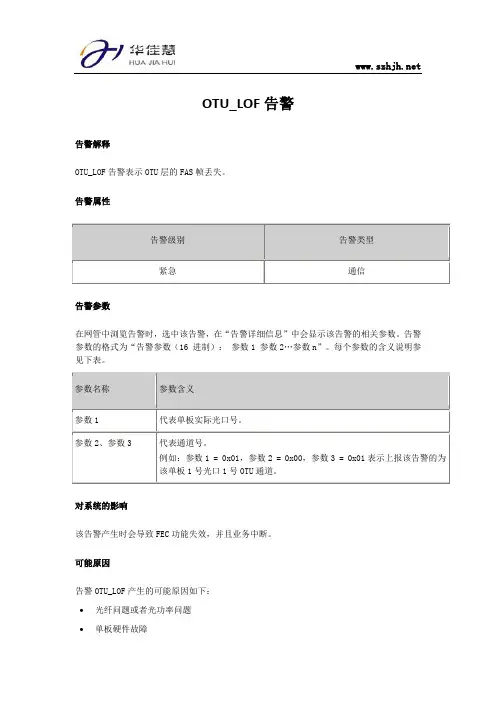

OTU_LOF告警
告警解释
OTU_LOF告警表示OTU层的FAS帧丢失。
告警属性
告警参数
在网管中浏览告警时，选中该告警，在“告警详细信息”中会显示该告警的相关参数。
告警参数的格式为“告警参数（16 进制）：参数1 参数2…参数n”。
每个参数的含义说明参见下表。
对系统的影响
该告警产生时会导致FEC功能失效，并且业务中断。
可能原因
告警OTU_LOF产生的可能原因如下：
∙光纤问题或者光功率问题
∙单板硬件故障
对端发送过来的业务有问题
处理步骤
1.在网管上查看该告警，确定产生该告警的单板。
2.在网管上查看单板的接收光功率，如果接收光功率过低，请清洁光纤头和连接器，如
果光功率过高，则添加光衰减器，确保接收光功率正常后，查看告警是否消除。
3.若告警未消除，请检查对端发送光功率，如果对端发送光功率偏低，请更换对端单板。
4.若告警未消除，请检查本地网元和对端网元时钟是否与网络同步，没有同步请设置时
钟跟踪后，查看告警是否消除。
5.若告警仍未消除，请检查传输光纤，若光纤正常，请更换产生告警的单板。
6.若告警仍未消除，请更换本站时钟交叉板。
7.若告警仍未消除，请更换对端线路板。
8.若告警仍未消除，更换对端时钟交叉板。
资料由深圳市华佳慧科技有限公司提供,转载请保留。

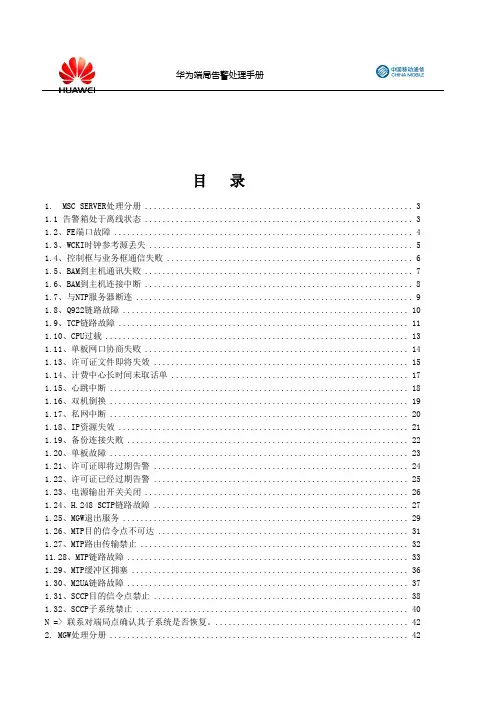

华为端局告警处理手册目录1. MSC SERVER处理分册 (3)1.1 告警箱处于离线状态 (3)1.2、FE端口故障 (3)1.3、WCKI时钟参考源丢失 (4)1.4、控制框与业务框通信失败 (5)1.5、BAM到主机通讯失败 (7)1.6、BAM到主机连接中断 (8)1.7、与NTP服务器断连 (9)1.8、Q922链路故障 (10)1.9、TCP链路故障 (11)1.10、CPU过载 (12)1.11、单板网口协商失败 (14)1.13、许可证文件即将失效 (15)1.14、计费中心长时间未取话单 (16)1.15、心跳中断 (17)1.16、双机倒换 (18)1.17、私网中断 (19)1.18、IP资源失效 (21)1.19、备份连接失败 (22)1.20、单板故障 (23)1.21、许可证即将过期告警 (24)1.22、许可证已经过期告警 (25)1.23、电源输出开关关闭 (26)1.24、H.248 SCTP链路故障 (27)1.25、MGW退出服务 (29)1.26、MTP目的信令点不可达 (30)1.27、MTP路由传输禁止 (32)11.28、MTP链路故障 (33)1.29、MTP缓冲区拥塞 (35)1.30、M2UA链路故障 (37)1.31、SCCP目的信令点禁止 (38)1.32、SCCP子系统禁止 (40)N => 联系对端局点确认其子系统是否恢复。
(42)2. MGW处理分册 (42)2.1 FE级联网口故障 (42)2.2 风扇框通讯故障 (43)2.3 NET单板时钟检测异常 (46)2.4 NET单板时钟失锁 (49)2.5 GE级联光口故障 (51)2.6 NET单板时钟失锁 (53)2.7 NET单板时钟配线故障 (54)2.8 级联光口故障 (56)2.9 GE通道光模块故障 (58)2.10 TDM通道光模块故障 (61)3.11 BLU时钟检测异常 (63)2.12 信令链路故障告警 (65)2.13 SPF扣板链路故障 (67)2.14 L2UA链路组故障 (70)2.15 L2UA链路故障 (71)2.16 单板软件异常告警 (73)2.17 SIWF故障告警 (75)2.18 控制平面拥塞 (77)2.19 单板故障 (78)2.20 告警箱断链 (81)2.21 单板上存在故障的半永久 (82)2.22 参考源丢失 (84)2.23 虚拟媒体网关迁移出业务态 (85)1. MSC SERVER处理分册1.1 告警箱处于离线状态告警含义1. 告警解释当BAM与告警箱之间通信中断时间超过10秒钟后，系统将产生该告警。
传输专业设备故障处理指导手册1.0编制目的为了提高辽宁公司传输专业维护人员对传输设备告警处理的能力、快速定位告警原因、缩短故障处理时长、提高故障处理效率，根据集团网运部关于北方NOC标准化建设的总体要求，以及辽宁省公司公司网运部关于告警处理的各项管理规定，结合实际情况，形成本处理手册。
2.0适用范围本手册适用于地市所有波分、SDH等传输设备。
3.0传输告警分级分类及派单规则3.1 告警分级分类3.1.1告警分级告警级别用于标识一条告警的严重程度和重要性、紧迫性，按严重程度递减的顺序可以将告警分为以下四种：紧急告警、重要告警、次要告警、提示告警。
3.1.2 告警分类4.0告警处理基础知识4.1 SDH单板常见告警详解4.1.1 摘要SDH帧结构中有着丰富的开销字节，借助于这些开销字节传递的告警、性能信息，使得SDH 系统具有很强的在线告警和误码监测能力。
本段落从数据流向的角度，与单板相结合，详细阐述了各个单板可能出现的告警信息与原因，对维护人员了解告警信息的产生方式与对故障的快速定位有一定帮助意义。
4.1.2线路告警指信号流向为SDH 接口→交叉板→SDH 接口这条路由上的告警信息，也就是在光板上出现的告警。
有再生段、复用段与高阶通道开销告警。
具体为：(1)LOS信号丢失（截止）从光路上来的STM-N 光信号进入光板的光接收模块后，首先经过光电转换后，被恢复成公司号送往帧同步器和扰码器处理。
在这过程中，光电转换模块会对该信号进行检测，如果发现输入信号无光、光功率过低或光功率过高以及输入信号码型不匹配时会上报LOS（信号丢失）告警。
发生R-LOS 告警时，系统会对下一级电路插入全“1”信号。
(2)OOF帧失步报警与LOF帧丢失告警（截止）：A1、A2 字节用来定位从光/电转换模块发来的STM-N 信号，同时从中提取线路参考同步定时源，发送给时钟板进行时钟锁定，正常情况下，A1 值恒为F6，A2 值恒为28，但如果检测到A1≠F6 或A2≠28，将上报OOF 告警（帧失步报警）。
华为SDH设备告警处理手册辽宁移动网管中心监控室2008年8月目录一、告警处理原则 (4)二、常见告警处理方法 (5)■APS_FAIL 复用段保护倒换失败指示告警 (5)SCC ASCC JSCC GXCSA EXCSA (5)■APS_INDI复用段状态指示告警 (5)SCC ASCC JSCC GXCSA EXCSA (5)■AU_AIS 管理单元告警指示信号 (6)FE08 EGT6 EGT2 GE06 SEP SP08 D64D SD1 SQ1 SL4 SD4 SQE S16 JLH1 JLHE JLQ4 JL64 JQ16 JD16 JL16 N1SLT1 N1SLD4 N1SLQ1 N1SL16 N1EFS0 N2SL64 SLQ4 SL16 SL16A SLO1 SL64 (6)■AU_LOP AU指针丢失 (6)EGT2 EGT6 FE08 SEP D64D SP08 GE06 JLH1 JLHE JLQ4 JD16 JQ16 JL16 JL64 N1SLT1 N1SLD4 N1SLQ1 N1SL16 N2SL64 SD1 SD4 SL4 SQ1 SQE S16 SLO1 SLQ4 SL16 SL16A SL64 (6)■BD_STATUS单板物理离线告警 (7)所有单板 (7)■COMMUN_FAIL单板间通信失效告警 (7)所有单板 (7)■ETH_LOS网口连接丢失告警 (8)EGT GE06 (8)■FAN_FAIL风扇故障告警 (8)EMPU FAN AFAN ASCC SCC (8)■HARD_BAD硬件故障告警 (8)■IN_PWR_FAIL光放大单板检测到自身的输入光接口无输入光功率 (9)ABA2 (9)■IN_PWR_HIGH输入光功率过高告警 (9)ABA2 (9)■IN_PWR_LOW输入光功率过低告警 (10)ABA2 (10)■LTI同步源丢失告警 (10)JSTG GXCSA EXCS XCS AXCS AMXS (10)■M_S_SW交叉板或时钟板发生主备板倒换 (11)GXCH JSTG EXCH XCS GXCL (11)■MS_AIS复用段告警指示 (11)JLH1 JQ16 JD16 JL16 JLQ4 JLHE JL64 SL16 SLO1 SLQ4 SL64 S16 SQ1 SL4 SEP SD4 SL16A SP08 SQE N1SL16 N1SLQ1 N1SLT1 N2SL64 D64D N1SLD4 .11■MS_RDI复用段远端接收失效指示 (12)JLH1 JQ16 JD16 JL16 JLQ4 JLHE JL64 N1SL16 N1SLQ1 N1SLT1 N2SL64 D64D N1SLD4 SL16 SLO1 SLQ4 SL64 S16 SQ1 SL4 SEP SD4 SL16A SP08 SQE 12■OUT_PWR_ABN输出光功率异常 (12)JL64 N1SLT1 N2SL64 D64D N1SLD4 ABA2 SL16 SL64 S16 SEP N1SL16 JLH1 JLHE SL16A JQ16 JD16 JL16 JLQ4 N1SLQ1 (12)PQ1 EIPC XCS SCC (12)■R_LOS线路接收侧信号丢失 (13)JL16 JLQ4 JL64 JLH1 JD16 JLHE JQ16 N1SLT1 N1SLQ1 N2SL64 N1SLD4 N1SL16 FE08 D64D SL16 SLO1 SLQ4 SL64 S16 SQ1 SL4 SP08 SQE SL16A SEP SD4 SD1 (13)■R_LOF线路接收侧帧丢失 (14)JL16 JLQ4 JL64 JLH1 JD16 JLHE JQ16 N1SLT1 N1SLQ1 N2SL64 N1SLD4 N1SL16 FE08 D64D SL16 SLO1 SLQ4 SL64 S16 SQ1 SL4 SP08 SQE SL16A SEP SD4 SD1 (14)■R_OOF接收线路侧帧失步 (14)JL16 JLQ4 JL64 JLH1 JD16 JLHE JQ16 N1SLT1 N1SLQ1 N2SL64 N1SLD4 N1SL16 FE08 D64D SL16 SLO1 SLQ4 SL64 S16 SQ1 SL4 SP08 SQE SL16A SEP SD4 SD1 (14)■S1_SYN_CHANGE在S1字节模式下时钟源发生倒换 (15)JSTG GXCSA EXCS XCS AXCS AMXS EXCSA (15)■SLAVE_BAD备用板故障 (15)JL64 GXCH D64D EXCH JLH1 JLHE GXCL GE06 JQ16 EGT6 JD16 JL16 JLQ4 (15)■SLAVE_WORKING表示备板工作态告警 (16)GE06 JQ16 EGT6 JD16 JL16 JLQ4 N1SLQ1 SEP JSCC PQ1 GXCH EXCH JL64 N1SLT1 N2SL64 D64D N1SLD4 N1SL16 JLH1 JLHE GXCL (16)■SNCP_FAIL SNCP倒换失败 (16)JSCC ASCC (16)■T_ALOS E1接口模拟信号丢失 (17)PQ1 (17)■TEMP_ALARM激光器温度越限告警 (17)EMPU PMU EGT (17)■TEMP_OVER单板工作温度越限告警 (18)GXCSA AXCS AMXS EXCSA AFAN EXCS XCS SP08 N1EFS0 ABA2 SL16 SLO1 SLQ4 SL64 SL16A FE08 EGT2 (18)■TPS_ALM TPS保护倒换告警 (18)N1SLT1 PQ1 SQE SEP (18)■TPS_INDI TPS倒换指示 (19)EXCS (19)■TU_AIS TU告警指示 (19)PQ1 (19)■TU_LOP TU指针丢失 (19)PQ1 (19)三、告警关联原则 (20)一、告警处理原则1、总体原则：如果出现告警处理手册中未提及的告警内容，处理方法为升级成问题单（在有业务网申告的情况下，同时电话通知专业负责人）；2、对于某一故障引发的大量传输告警，依照先线路后设备、先单站后单板、先高级后低级的原则进行处理，同时参照附件中的告警关联原则进行初步判断，进行故障处理和定位，需要派发工单至市公司进行处理的，原则上每个地市只派发一个工作单即可，按照《工单填写规范》写清楚告警信息、故障信息、需地市操作工作内容等信息，不用一个告警对应一个工作单；3、监控值班人员发现故障后，先派发故障单给相应监控组，再按手册进行初步处理，需现场工程师进行后续处理的，派发故障配合工单至市公司故障处理组；对于不能独立解决的，应升级为问题单转往技术支持组；已派发故障配合工作单但仍无法解决的，由地市升级为问题单进行处理。
