CRD施工工法

CRD 施工工艺流程CRD 法是将隧道分侧分层进行开挖，分部封闭成环。

每开挖一部均及时施作锚喷支护、安设钢架、施作中隔壁、安装底部临时仰拱。

施工步骤是先超前开挖、支护施工一侧的上部，待初期支护完成且喷射混凝土达到设计强度70%以上时再开挖同侧的下部，然后开挖另一侧的上部，最后开挖另一侧的下部。

CRD 法施工工序见示意图1所示，施工工艺流程如图2所示。

附注：1、本施工方法适用于采用法施工地段。

2、侧壁导坑施工中采用钢架、超前小导管、钢筋网、喷射砼等临时支护。

3、施工工序：①、开挖右侧导坑上半断面 ②、开挖左侧导坑上半断面Ⅰ、右侧上导坑拱部初期支护 Ⅱ、左侧上导坑拱部初期支护右侧上导坑中隔墙临时初期支护及临时仰拱支护 左侧上导坑临时仰拱支护③、开挖右侧导坑下半断面 ④、开挖左侧导坑下半断面Ⅲ、右侧下导坑边墙初期支护 Ⅴ、左侧下导坑边墙初期支护 右侧下导坑中隔墙临时初期支护 Ⅵ、右侧下导坑仰拱初期支护 Ⅳ、右侧下导坑仰拱初期支护4、完成隧道开挖及初期支护后，再进行二次模筑砼的浇注。

按照先墙后拱法，先施工仰拱，后进行边墙、拱部的二次砼的浇注。

完成这些步骤后，方可进行下一循环的施工。

钢支撑Ⅰ-Ⅰ图1 CRD 法施工工序示意图CRD 开挖及支护施工如下：1)、开挖顺序：1部先开挖，随即依次开挖3部－5部－7部；1部、5部采用人工配合小型机具开挖，架子车运土至下台；3部、7部采用人工开挖两侧边墙，中间采用装载机（挖掘机）开挖，自卸车出渣。

开挖分部见图1所示。

开挖循环进尺与设计钢架间距相同（0.5m/榀），即每次开挖进尺为0.5m。

2)、初期支护为：C25喷射砼厚30cm（II～VIII组成）；格栅钢架0.5m/榀；φ6.5钢筋网，网格间距15cm×15cm；拱墙布设系统锚杆，采用φ25中空注浆锚杆；每两榀拱架之间设纵向φ22连接筋，环向间距0.8m。

3)、施作工序①、先开挖1部上台阶，开挖单循环0.5m；开挖后初喷3～5cm 砼，挂钢筋网，架设拱部及中隔壁钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。

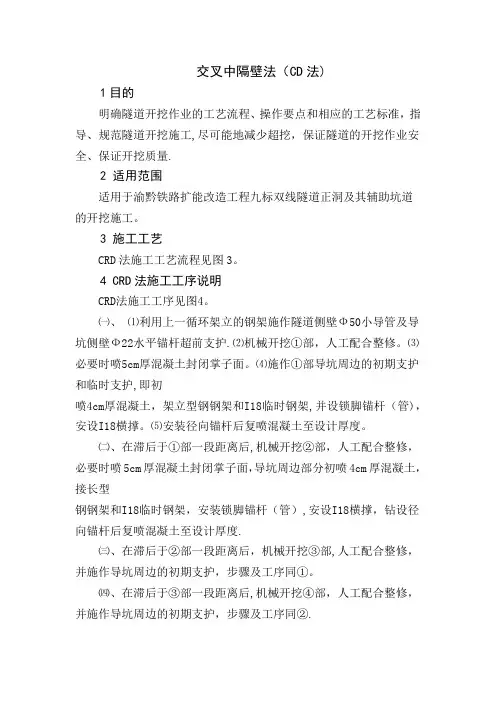

交叉中隔壁法（CD法)1目的明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工,尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量.2 适用范围适用于渝黔铁路扩能改造工程九标双线隧道正洞及其辅助坑道的开挖施工。

3 施工工艺CRD法施工工艺流程见图3。

4 CRD法施工工序说明CRD法施工工序见图4。

㈠、⑴利用上一循环架立的钢架施作隧道侧壁Ф50小导管及导坑侧壁Ф22水平锚杆超前支护.⑵机械开挖①部，人工配合整修。

⑶必要时喷5cm厚混凝土封闭掌子面。

⑷施作①部导坑周边的初期支护和临时支护,即初喷4cm厚混凝土，架立型钢钢架和I18临时钢架,并设锁脚锚杆（管)，安设I18横撑。

⑸安装径向锚杆后复喷混凝土至设计厚度。

㈡、在滞后于①部一段距离后,机械开挖②部，人工配合整修，必要时喷5cm厚混凝土封闭掌子面，导坑周边部分初喷4cm厚混凝土，接长型钢钢架和I18临时钢架，安装锁脚锚杆（管）,安设I18横撑，钻设径向锚杆后复喷混凝土至设计厚度.㈢、在滞后于②部一段距离后，机械开挖③部,人工配合整修，并施作导坑周边的初期支护，步骤及工序同①。

㈣、在滞后于③部一段距离后,机械开挖④部，人工配合整修，并施作导坑周边的初期支护，步骤及工序同②.㈤、⑴在滞后于④部一段距离后，机械开挖⑤部，人工配合整修.⑵隧底周边部分初喷4cm 厚混凝土。

⑶接长Ⅰ18临时钢架,复喷混凝土至设计厚度。

⑷拆除下部横撑，安设型钢钢架仰拱单元，使之封闭成环。

左侧上部开挖、出碴 图3 CRD 法施工工艺流程图拆除底部临时横撑，底部开挖、出碴，接长临时钢架基底加固仰拱初期支护拆除临时钢架、仰拱衬砌仰拱填充施工下一工序围岩监控量测围岩监控量测测量放线左侧拱部超前支护 左侧上部、上部中隔壁初期支护、横支撑施工 同时进行左侧下部开挖、出碴右侧拱部超前支护右侧上部开挖、出碴超前地质预报围岩监控量测右侧下部初期支护,必要时架设底部横撑右侧上部、上部中隔壁初期支护、横支撑施工 同时进行右侧下部开挖、出碴左侧下部初期支护,必要时架设底部横撑系统径向锚杆中壁交叉（C R D ）法施工工序横断面示意图系统径向锚杆中壁交叉（C R D ）法施工工序平面示意图隧底填充说明：本图尺寸除钢筋尺寸以m m 计外，余均以c m 计。

隧道CRD法施工指导性施工工法隧道CRD法施工指导性施工工法一、引言隧道CRD法施工是一种常用的地下工程施工方法，它通过使用不同类型的隧道支撑结构，以及合理的施工工艺流程，确保隧道的稳定性和安全性。

本将详细介绍隧道CRD法施工的指导性施工工法。

二、施工前准备1.方案设计：根据具体情况，制定详细的施工方案，确定隧道的尺寸、走向和支护结构等。

2.材料准备：准备各种施工所需的材料，包括钢筋、混凝土、支撑材料等。

3.设备准备：确保施工所需的设备完好，包括钻机、掘进机、支撑设备等。

三、施工工艺流程1.地下水处理：根据现场情况，采取合适的地下水处理措施，保证施工环境的稳定和安全。

2.掘进作业：使用掘进机进行隧道的开挖工作，根据设计要求和实际情况进行掘进速度和位置的控制。

3.支撑结构安装：根据设计方案，选择合适的支撑结构，并进行安装，确保隧道的稳定性。

4.衬砌施工：在隧道内部进行衬砌施工，使用合适的混凝土材料进行浇筑，确保隧道的整体强度。

5.背填施工：在隧道的外部进行背填施工，使用合适的填充材料进行填充，确保隧道的安全性和稳定性。

6.验收和收尾工作：对施工完成的隧道进行验收，进行必要的修复和整理工作，确保隧道的质量。

四、安全措施1.施工前安全检查：在施工开始前，进行全面的安全检查，确保施工环境的安全。

2.作业人员培训：对参预施工的所有人员进行安全培训，提高他们的安全意识和技能。

3.安全设备使用：使用必要的安全设备，如安全帽、防护眼镜等，保护施工人员的安全。

4.应急预案制定：制定应急预案，并进行演练，确保在突发情况下能够迅速应对。

五、附件1.施工方案：详细的隧道CRD法施工方案。

2.设计图纸：包括隧道尺寸、走向和支护结构等的设计图纸。

3.施工设备清单：列出施工所需的设备清单。

六、法律名词及注释1.隧道CRD法：隧道壁面德比稳定化法，是对隧道支撑结构进行加固和稳定的一种施工方法。

2.支撑结构：用于支持隧道壁体和保证其稳定性的结构，包括拱顶和侧墙的支撑。

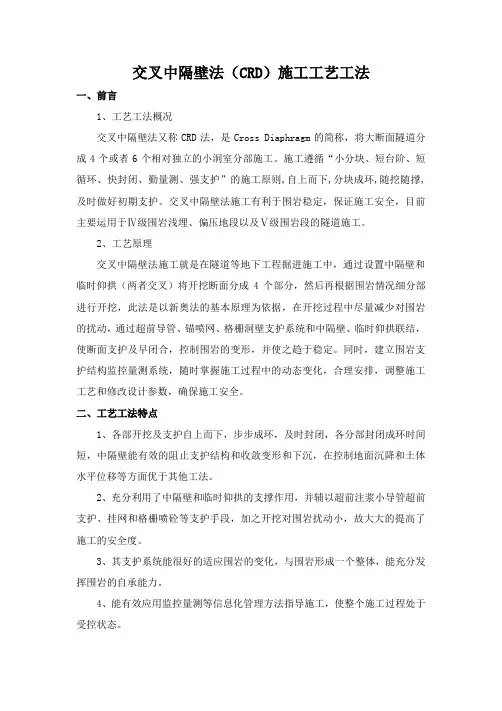

交叉中隔壁法（CRD）施工工艺工法一、前言1、工艺工法概况交叉中隔壁法又称CRD法，是Cross Diaphragm的简称，将大断面隧道分成4个或者6个相对独立的小洞室分部施工。

施工遵循“小分块、短台阶、短循环、快封闭、勤量测、强支护”的施工原则,自上而下,分块成环,随挖随撑,及时做好初期支护。

交叉中隔壁法施工有利于围岩稳定，保证施工安全，目前主要运用于Ⅳ级围岩浅埋、偏压地段以及Ⅴ级围岩段的隧道施工。

2、工艺原理交叉中隔壁法施工就是在隧道等地下工程掘进施工中，通过设置中隔壁和临时仰拱（两者交叉）将开挖断面分成4个部分，然后再根据围岩情况细分部进行开挖，此法是以新奥法的基本原理为依据，在开挖过程中尽量减少对围岩的扰动，通过超前导管、锚喷网、格栅洞壁支护系统和中隔壁、临时仰拱联结，使断面支护及早闭合，控制围岩的变形，并使之趋于稳定。

同时，建立围岩支护结构监控量测系统，随时掌握施工过程中的动态变化，合理安排，调整施工工艺和修改设计参数，确保施工安全。

二、工艺工法特点1、各部开挖及支护自上而下，步步成环，及时封闭，各分部封闭成环时间短，中隔壁能有效的阻止支护结构和收敛变形和下沉，在控制地面沉降和土体水平位移等方面优于其他工法。

2、充分利用了中隔壁和临时仰拱的支撑作用，并辅以超前注浆小导管超前支护、挂网和格栅喷砼等支护手段，加之开挖对围岩扰动小，故大大的提高了施工的安全度。

3、其支护系统能很好的适应围岩的变化，与围岩形成一个整体，能充分发挥围岩的自承能力。

4、能有效应用监控量测等信息化管理方法指导施工，使整个施工过程处于受控状态。

5、交叉中隔壁法施工作业空间狭小，工序繁多，各部各道工序相互干扰比较大，无法利用大型施工机械，施工速度较慢。

三、适用范围交叉中隔壁法主要适用Ⅳ～Ⅵ级大断面软弱围岩隧道。

四、主要引用标准《铁路隧道工程施工安全技术规程》（TB10304)、《铁路隧道工程施工质量验收标准》(TB10417)、《铁路隧道工程施工技术指南》(TZ204)、《铁路工程测量规范》(TB10101)、《铁路混凝土工程施工技术指南》(TZ210)、《公路隧道施工技术规范》（JTG F60）、《公路工程质量检验评定标准》（JTG F80/1）。

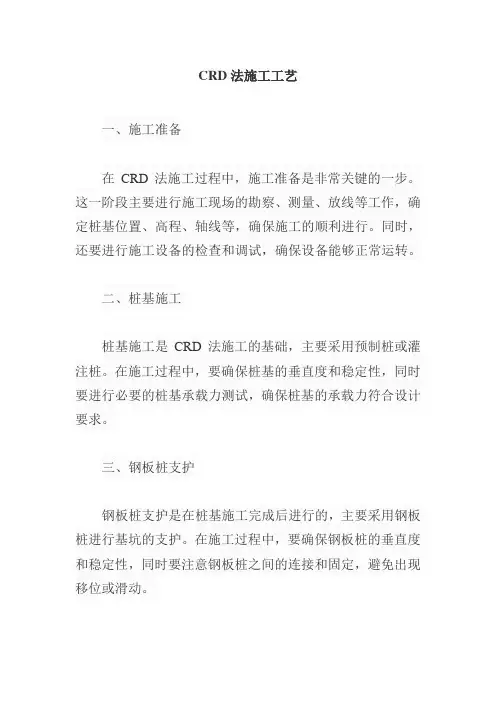

CRD法施工工艺一、施工准备在CRD法施工过程中，施工准备是非常关键的一步。

这一阶段主要进行施工现场的勘察、测量、放线等工作，确定桩基位置、高程、轴线等，确保施工的顺利进行。

同时，还要进行施工设备的检查和调试，确保设备能够正常运转。

二、桩基施工桩基施工是CRD法施工的基础，主要采用预制桩或灌注桩。

在施工过程中，要确保桩基的垂直度和稳定性，同时要进行必要的桩基承载力测试，确保桩基的承载力符合设计要求。

三、钢板桩支护钢板桩支护是在桩基施工完成后进行的，主要采用钢板桩进行基坑的支护。

在施工过程中，要确保钢板桩的垂直度和稳定性，同时要注意钢板桩之间的连接和固定，避免出现移位或滑动。

四、土方开挖土方开挖是CRD法施工的关键环节之一，主要采用挖掘机等设备进行土方的开挖。

在施工过程中，要合理安排土方开挖的顺序和深度，避免对周围环境和已有结构造成影响。

同时，还要注意土方的运输和处理，避免对环境造成污染。

五、混凝土支撑混凝土支撑是CRD法施工中的一种重要支撑方式，主要采用混凝土进行支撑结构的制作。

在施工过程中，要确保混凝土的配合比和施工质量符合设计要求，同时要注意支撑结构的安装和固定，避免出现移位或变形。

六、防水施工防水施工是CRD法施工中非常重要的一环，主要采用防水材料进行防水处理。

在施工过程中，要选择合适的防水材料，并按照设计要求进行施工，同时要注意施工质量的控制和验收，确保防水效果符合要求。

七、钢筋绑扎钢筋绑扎是CRD法施工中必不可少的一步，主要采用钢筋进行结构的加强和连接。

在施工过程中，要选择符合要求的钢筋材料，并按照设计要求进行钢筋的加工和绑扎，同时要注意钢筋的防腐处理。

八、模板安装模板安装是CRD法施工中非常重要的一步，主要采用模板进行混凝土结构的成型。

在施工过程中，要选择符合要求的模板材料，并按照设计要求进行模板的安装和固定，同时要注意模板的平整度和稳定性。

九、混凝土浇筑混凝土浇筑是CRD法施工中必不可少的环节之一，主要采用混凝土进行结构的浇筑。

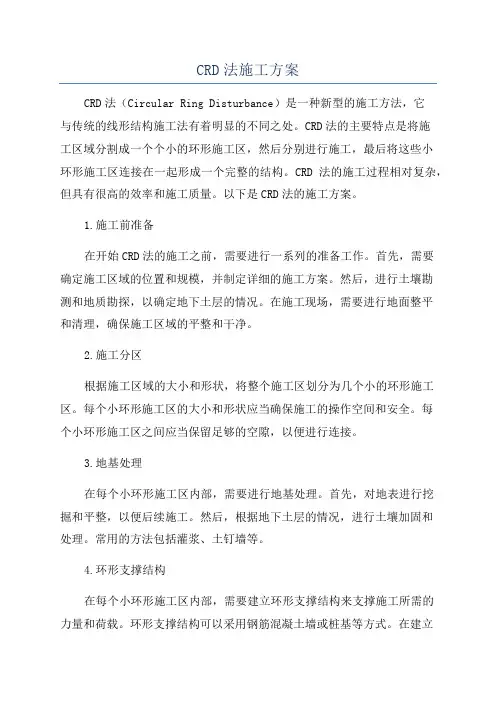

CRD法施工方案CRD法（Circular Ring Disturbance）是一种新型的施工方法，它与传统的线形结构施工法有着明显的不同之处。

CRD法的主要特点是将施工区域分割成一个个小的环形施工区，然后分别进行施工，最后将这些小环形施工区连接在一起形成一个完整的结构。

CRD法的施工过程相对复杂，但具有很高的效率和施工质量。

以下是CRD法的施工方案。

1.施工前准备在开始CRD法的施工之前，需要进行一系列的准备工作。

首先，需要确定施工区域的位置和规模，并制定详细的施工方案。

然后，进行土壤勘测和地质勘探，以确定地下土层的情况。

在施工现场，需要进行地面整平和清理，确保施工区域的平整和干净。

2.施工分区根据施工区域的大小和形状，将整个施工区划分为几个小的环形施工区。

每个小环形施工区的大小和形状应当确保施工的操作空间和安全。

每个小环形施工区之间应当保留足够的空隙，以便进行连接。

3.地基处理在每个小环形施工区内部，需要进行地基处理。

首先，对地表进行挖掘和平整，以便后续施工。

然后，根据地下土层的情况，进行土壤加固和处理。

常用的方法包括灌浆、土钉墙等。

4.环形支撑结构在每个小环形施工区内部，需要建立环形支撑结构来支撑施工所需的力量和荷载。

环形支撑结构可以采用钢筋混凝土墙或桩基等方式。

在建立支撑结构之前，需要进行支撑结构的设计和计算，确保其能够承受所需的力量和荷载。

5.施工操作在每个小环形施工区的内部，进行施工操作。

具体的施工操作包括混凝土浇筑、钢筋布置、模板安装等。

在施工操作中，需要严格按照设计要求和工艺流程进行操作，确保施工质量和安全。

6.环形连接当每个小环形施工区的施工操作完成之后，需要将它们连接在一起，形成一个完整的结构。

连接的方式可以根据具体情况选择，常用的方法包括钢筋连接、焊接、浇筑连接层等。

7.完成施工当所有小环形施工区都完成连接之后，整个CRD法的施工工作就完成了。

此时，需要进行结构的检测和验收，确保其满足设计要求和规范要求。

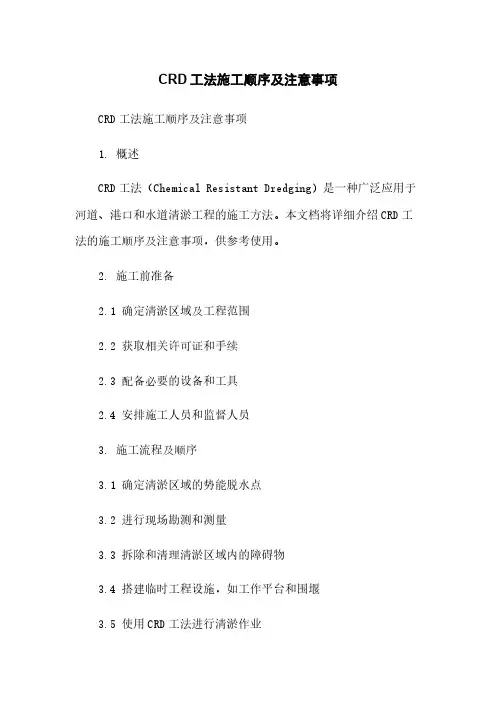

CRD工法施工顺序及注意事项CRD工法施工顺序及注意事项1. 概述CRD工法（Chemical Resistant Dredging）是一种广泛应用于河道、港口和水道清淤工程的施工方法。

本文档将详细介绍CRD工法的施工顺序及注意事项，供参考使用。

2. 施工前准备2.1 确定清淤区域及工程范围2.2 获取相关许可证和手续2.3 配备必要的设备和工具2.4 安排施工人员和监督人员3. 施工流程及顺序3.1 确定清淤区域的势能脱水点3.2 进行现场勘测和测量3.3 拆除和清理清淤区域内的障碍物3.4 搭建临时工程设施，如工作平台和围堰3.5 使用CRD工法进行清淤作业3.6 进行清淤区域的表面平整处理4. CRD工法的注意事项4.1 使用化学药剂时需要注意安全和环境保护4.2 施工过程中需密切监测水质和污染物排放4.3 操作人员需经过专门培训和持证上岗4.4 遵循相关法律法规和施工规范附件：本文档未涉及附件。

法律名词及注释：CRD工法：Chemical Resistant Dredging，化学防护疏浚工法施工范围：指清淤工程所涉及的地理区域许可证和手续：指进行清淤工程所需的相关许可证和审批手续势能脱水点：指清淤区域中最佳的排水点位测量：使用专业测量设备对清淤区域进行测量和勘测临时工程设施：指用于清淤作业的临时搭建设施，如工作平台和围堰表面平整处理：对清淤区域进行平整处理，使其符合设计要求化学药剂：用于CRD工法的特殊化学药剂水质监测：对清淤区域周边水体的质量进行监测污染物排放：指由清淤作业产生的污染物的排放专门培训：指清淤作业操作人员需经过的相关培训持证上岗：指具有清淤作业操作证书的人员上岗作业法律法规：指与清淤工程相关的法律法规和标准CRD工法施工顺序及注意事项1. 背景介绍Chemical Resistant Dredging（CRD）是一种常用于河道、港口和水道清淤工程的施工方法。

本文档旨在提供详细的CRD工法施工顺序及注意事项，供参考使用。

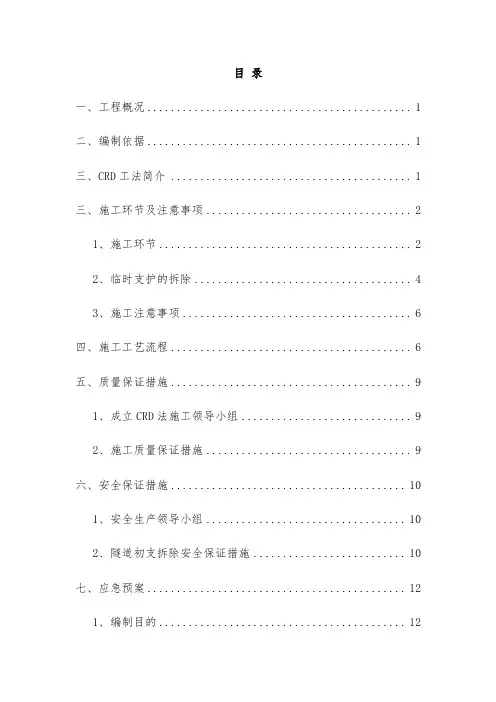

目录一、工程概况 (1)二、编制依据 (1)三、CRD工法简介 (1)三、施工环节及注意事项 (2)1、施工环节 (2)2、临时支护的拆除 (4)3、施工注意事项 (6)四、施工工艺流程 (6)五、质量保证措施 (9)1、成立CRD法施工领导小组 (9)2、施工质量保证措施 (9)六、安全保证措施 (10)1、安全生产领导小组 (10)2、隧道初支拆除安全保证措施 (10)七、应急预案 (12)1、编制目的 (12)2、合用范围 (12)3、应急工作原则 (12)4、组织机构 (13)5、各项风险防止措施................... 错误!未定义书签。

6、信息上报程序 (23)一、工程概况新建铁路丽江至香格里拉铁路位于云南省迪庆藏族自治州香格里拉县境内，起讫里程DK52+183~D1K79+405，全长27.509Km（含一个断链长度），包含隧道3.5座共计27.182Km，3座桥梁共计0.327Km，最长隧道为圆宝山隧道，全长10606m；最长桥梁为海巴洛大桥，全长200.6m；控制性工程为长坪隧道，全长9523m。

其中白岩子隧道出口车站段D1K65+319~+683段、圆宝山隧道进、出口车站段D1K65+875/~+D1K66+200段、D1K76+245~+300段施工工法为CRD工法。

二、编制依据1、丽香铁路LXZQ-4标段施工设计图纸；2、《客货共线铁路隧道工程施工技术规程》（Q/CR9213-2023）;3、《铁路隧道钻爆法施工工序及作业指南》（TZ231-2023）；4、《铁路隧道监控量测技术规程》（Q/CR9218-2023）；5、《铁路隧道工程施工质量验收标准》(TB 10417-2023)。

三、CRD工法简介CRD法施工是将大断面隧道分部、分块开挖，纵向每部拉开短步距，环向初期支护步步成环的隧道开挖方法。

同时在施工中加强监控量测。

本标段内CRD工法分左右两侧、单侧分三台阶施工。

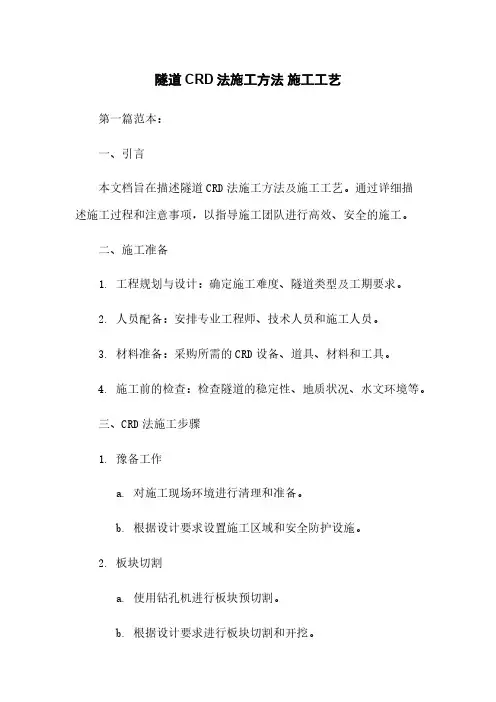

隧道CRD法施工方法施工工艺第一篇范本：一、引言本文档旨在描述隧道CRD法施工方法及施工工艺。

通过详细描述施工过程和注意事项，以指导施工团队进行高效、安全的施工。

二、施工准备1. 工程规划与设计：确定施工难度、隧道类型及工期要求。

2. 人员配备：安排专业工程师、技术人员和施工人员。

3. 材料准备：采购所需的CRD设备、道具、材料和工具。

4. 施工前的检查：检查隧道的稳定性、地质状况、水文环境等。

三、CRD法施工步骤1. 豫备工作a. 对施工现场环境进行清理和准备。

b. 根据设计要求设置施工区域和安全防护设施。

2. 板块切割a. 使用钻孔机进行板块预切割。

b. 根据设计要求进行板块切割和开挖。

3. 注浆a. 在切割好的开挖面进行注浆处理。

b. 注浆可采用聚合物浆液以增加固结效果。

4. 跌落板块取出与支护a. 使用起重机将掉落的板块取出，确保施工区域安全。

b. 在隧道内壁进行支护，采用钢架和预制片进行衬砌。

5. 跌落板块充填与修整a. 针对跌落板块进行充填，填充材料可以采用混凝土或者砂浆。

b. 进行板块修整，确保隧道内壁光滑、平整。

6. 隧道施工结束a. 完成隧道内外环境的清理。

b. 进行隧道结构的验收与检测。

四、法律名词及注释1. CRD法：全程梯次均等控制法，是一种隧道开挖施工的方法。

2. 注浆：使用浆液将隧道的土壤或者岩石填实，以增加地基固结效果。

3. 支护：采用钢架和预制片等材料对隧道内壁进行加固。

4. 衬砌：使用混凝土或者砂浆等材料进行隧道内壁的修补和充填。

附件：隧道CRD法施工方法示意图第二篇范本：一、介绍本文档旨在全面介绍隧道CRD法的施工方法及施工工艺，通过详细描述施工步骤和要点，为施工团队提供指导和参考。

二、施工前准备1. 工程规划和设计：根据隧道类型和工期要求，确定施工方案。

2. 人员配备：安排合适的专业工程师、技术人员和施工人员。

3. 材料准备：采购所需的CRD设备、道具、材料和工具。
