14级数控班机械制图项目5任务5绘制轴承座的三视图

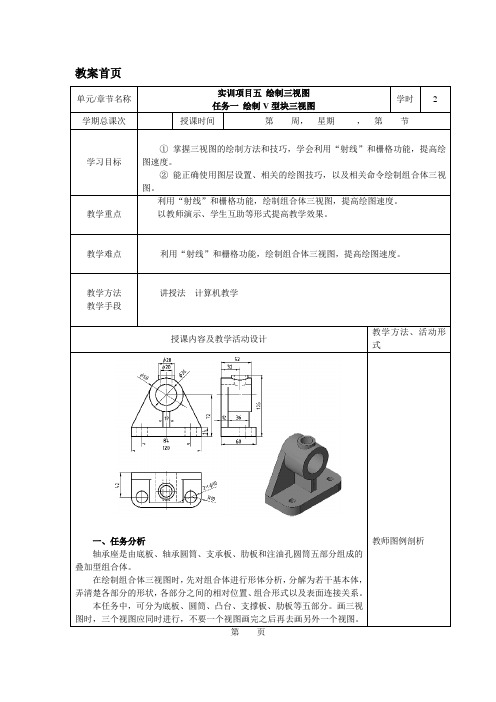

情境五组合体子情境一绘制组合体的三视图任务1 绘制轴承座的三视图任务引入任务分析一、分析组合方式（叠加）轴承座是由底板、支撑板、套筒、肋板四个基本体组合而成，这类由几个基本体叠加而成的形体称为叠加类组合体。

二、形体分析——假想将复杂的组合体分解成若干个较简单的基本立体,分析各基本立体的形状、组合方式和相对位置及表面连接关系，然后有步骤地进行绘图和读图，以至于标注尺寸。

二、选择正面图三、定比例、图幅四、画图相关知识一、表面连接关系两形体组合时，由于组合方式或结合面的相对位置不同，形体之间的表面连接关系有以下四种。

1.两形体表面平齐Array如果两基本立体中的两个平面互相平齐而成为一个平面时，则它们之间不存在分界线。

如图组合体前表面平齐，所以表面没有线。

2.两形体表面不平齐如图组合体左表面不平齐，所以表面有交线。

4.相交两表面在相交处产生交线（截交线或相贯线），此线为区分两形体表面的分界线。

两基本立体间有平面和曲面或曲面和曲面光滑连接时称为相切。

画图时相切处不能画线，如图所示。

二、主视方向的确定将轴承座按自然位置安放后，比较两个投射方向，选择能反映支座的整体结构形状特征及组成支座的基本形体之间的相对位置关原则：安放位置较多地表达出物体的形状特征及各部分间的相对位置关系任务实施一、形体分析：分解形体Ⅱ、Ⅲ、Ⅳ四个简单立体，其中I为上部有一小圆柱孔的轴套(空心圆柱)，Ⅱ为上部有部分圆柱面的支板(柱体)，Ⅲ为上部有部分圆柱面的肋板(柱体)，Ⅳ为有两个圆角和四个小圆柱孔的底板(柱体)，如图所示。

在四个简单立体中，支板Ⅱ、肋板Ⅲ、底板Ⅳ之间都以平面接触，为堆积方式；支板Ⅱ和套筒I为相切方式；套筒I和肋板Ⅲ为相交方式。

二、选择正面图轴承座的底板应位于下方且水平放置，立板平行于正投影面，肋板在前面，。

这样正面投射方向一般是选择最能反映物体各组成部分的形状特征和相互位置关系的方向，三、定比例、图幅四、画图1布置视图：画对称中心线、轴线及定位基准线2 逐个画各形体的三面投影图：从反映形体特征的视图开始画，三个视图对照画。
