城域网基础知识及目前接入技术介绍

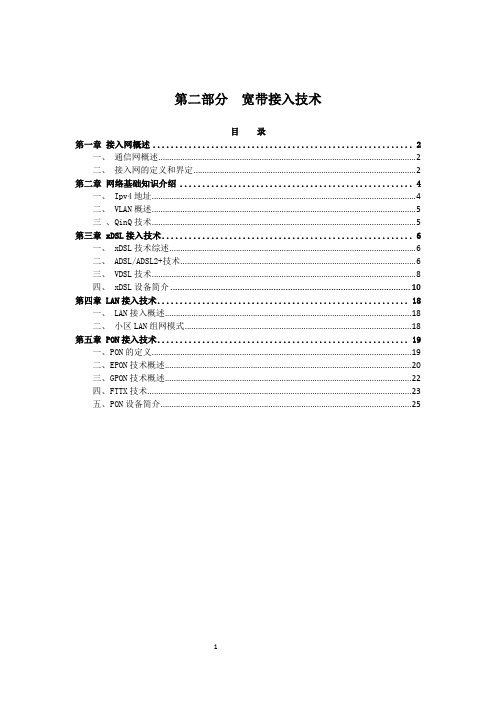

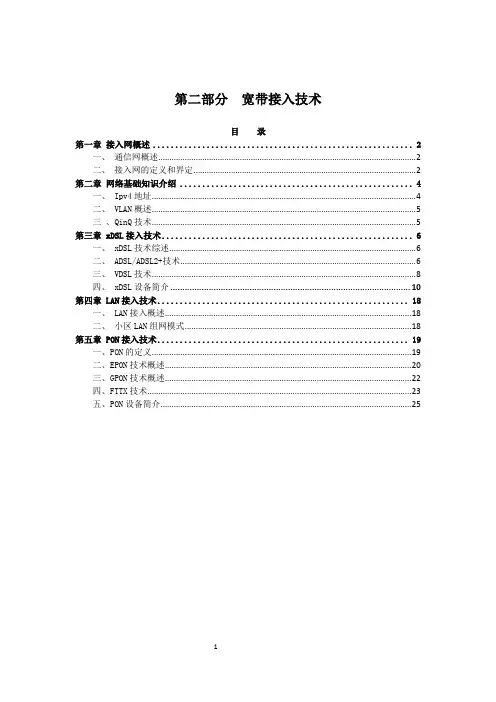

第二部分宽带接入技术目录第一章接入网概述 (2)一、通信网概述 (2)二、接入网的定义和界定 (2)第二章网络基础知识介绍 (4)一、 Ipv4地址 (4)二、 VLAN概述 (5)三、QinQ技术 (5)第三章 xDSL接入技术 (6)一、 xDSL技术综述 (6)二、 ADSL/ADSL2+技术 (6)三、 VDSL技术 (8)四、 xDSL设备简介 (10)第四章 LAN接入技术 (18)一、 LAN接入概述 (18)二、小区LAN组网模式 (18)第五章 PON接入技术 (19)一、PON的定义 (19)二、EPON技术概述 (20)三、GPON技术概述 (22)四、FTTX技术 (23)五、PON设备简介 (25)第一章 接入网概述一、 通信网概述通信网是由一定数量的节点（Node ）和连接节点的传输链路(Link)组成，以实现两个或多个规定点之间信息传输的通信体系。

主要由用户终端设备、交换设备和传输设备构成。

通信网按拓扑结构可分为总线结构、环型结构、星型结构、树型结构、网状结构、全连通结构。

通信网按功能性质又可分为业务网、支撑网与传送网。

本手册所介绍的接入网属于传送网的一部分。

二、 接入网的定义和界定（一）接入网的概念接入网（AN ，Access Network ）位于电信网的末端，是信息高速公路的“最后一公里”。

国际电信联盟（ITU-T ）在1995年7月通过的G.902建议中将接入网定义为：接入网是由业务节点接口（SNI ）和用户网络接口（UNI ）之间的一系列传送实体（如线路设施和传输设施）组成的，为传送电信业务提供所需承载能力的实施系统，可由管理接口（Q3）进行配置和管理。

(a)总线结构 (b)环型结构(c)星型结构(e)网状结构(d)树型结构(f)全连通结构（二）接入网的界定接入网所覆盖的范围由三个接口来界定，如下图所示，接入网通过用户网络接口（UNI）连接用户终端，通过业务节点接口（SNI）与业务节点（SN）相连，通过Q3接口连接到电信管理网（TMN）。

浅析新型城域网技术摘要：随着当前信息化技术的不断深化，在当前人们日常的生活当中通信交流所占到的比例也是越来越高。

在这当中，通信技术的主要方式就是宽带业务，其主要能够采用相关的方式来有效的满足人们实际的需求，并且在我国当前的宽带城域网建设，逐渐的已经覆盖到我国的大部分区域。

目前国内运营商正持续网络升级扩容，光纤宽带优化演进，5G 精品网络加快规模化建设，宽带网络加快向双千兆迈进；宽带IP 城域网作为宽带互联网业务的主要承载主体，不能满足现有业务要求，亟需向新型城域网演进。

关键词：宽带；城域网；技术一、宽带城域网的技术及特点宽带城域网当中的GPON 技术其所呈现出来的特点就是，其不但能够将宽带日益增加的需求尽可能的满足，还能够有效的满足人们对速率的要求。

和传统的技术相比较，在这当中，对于资金的应用来讲，GPON 技术在一定意义上可以将城域网在实际的建设中，对其所产生的运营资金费用降低，这主要就是当前对于GPON 技术在应用中所采用的方式是单光纤接入，这样就能够将建设当中的资金使用率提升，从而有效的将资金投入降低。

在宽带城域网当中对于GPON 技术的应用，除了能够满足人们的需求增长之外，还能够对多样化的宽带业务发展有效满足，在这当中，最为主要的就是随着GPON 技术的进步和发展，能够将现阶段我国对于宽带城域网实际的发展合理的改变，从而促进宽带业务企业的快速进步，并且将科学技术的发展中所存在的问题合理的处理，使得企业顺利转型，不断实现光纤技术的接入速度增长，使得信息化技术的普遍应用获得良好的发展生机。

二、新型IP城域网现状及存在问题1、IP 城域网现状。

IP 城域网的网络结构分为城域骨干网与宽带接入网两个层面。

城域骨干网是业务接入控制点及控制点以上的城域网核心路由器组成的两层路由网络，划分为核心层和业务接入控制层两层，核心层由核心路由器（CR）组成，提供IP 城域网到骨干网的出口，业务接入控制层由多业务路由器（MSE）组成，主要负责宽带全业务接入与控制。

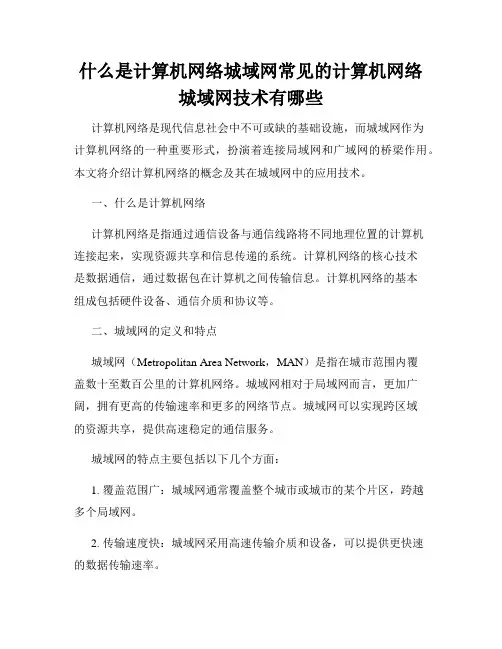

什么是计算机网络城域网常见的计算机网络城域网技术有哪些计算机网络是现代信息社会中不可或缺的基础设施，而城域网作为计算机网络的一种重要形式，扮演着连接局域网和广域网的桥梁作用。

本文将介绍计算机网络的概念及其在城域网中的应用技术。

一、什么是计算机网络计算机网络是指通过通信设备与通信线路将不同地理位置的计算机连接起来，实现资源共享和信息传递的系统。

计算机网络的核心技术是数据通信，通过数据包在计算机之间传输信息。

计算机网络的基本组成包括硬件设备、通信介质和协议等。

二、城域网的定义和特点城域网（Metropolitan Area Network，MAN）是指在城市范围内覆盖数十至数百公里的计算机网络。

城域网相对于局域网而言，更加广阔，拥有更高的传输速率和更多的网络节点。

城域网可以实现跨区域的资源共享，提供高速稳定的通信服务。

城域网的特点主要包括以下几个方面：1. 覆盖范围广：城域网通常覆盖整个城市或城市的某个片区，跨越多个局域网。

2. 传输速度快：城域网采用高速传输介质和设备，可以提供更快速的数据传输速率。

3. 组网成本较高：由于城域网跨越范围较大，所需的通信设备、线缆等成本相对较高。

4. 安全性强：城域网通常采用专用线路和设备进行通信，安全性较高，能够有效防止信息泄露和攻击。

三、城域网常见的技术和应用1. 光纤传输技术：城域网中常使用的传输介质之一是光纤，其传输速率高、信号衰减小、抗干扰能力强，适用于长距离传输和高速数据传输需求。

光纤传输技术在城域网中能够提供更稳定、更快速的数据传输服务。

2. 无线通信技术：城域网中常使用的无线通信技术包括Wi-Fi、WiMAX等。

Wi-Fi技术广泛应用于酒店、商场等场所，提供便捷的无线上网服务；WiMAX技术适用于地区范围广、覆盖整个城域的无线通信需求，能够提供较大的带宽和较远的覆盖范围。

3. 路由器技术：城域网中的路由器起到连接不同子网之间的桥梁作用，实现数据在不同网络之间的转发和路由选择。

中国移动城域网IPRAN接入设备技术规范1. 简介城域网（Metropolitan Area Network，简称MAN）是指覆盖一个城市范围内的计算机网络，为城市提供高速数据通信和互联互通的基础设施。

中国移动作为国内领先的电信运营商之一，为了满足城市内优质通信需求，采用了IPRAN（Internet Protocol Radio Access Network）接入设备技术。

本文档将介绍中国移动城域网IPRAN接入设备的技术规范，包括硬件规范、软件规范、安全规范等方面。

2. 硬件规范2.1 设备类型中国移动城域网IPRAN接入设备主要包括以下类型：•路由器（Router）：用于实现数据包的转发和路由选择，负责不同网络节点之间的互联。

路由器通常具有多个以太网接口和广域网接口。

•交换机（Switch）：用于实现局域网内各设备之间的通信，主要负责数据包的交换和转发。

交换机通常具有多个以太网接口。

•防火墙（Firewall）：用于保护网络免受非法访问和攻击，主要负责网络安全策略的实施和控制。

防火墙通常具有多个以太网接口和广域网接口。

2.2 设备性能中国移动城域网IPRAN接入设备的性能要求如下：•路由器性能：支持高速数据传输，具有大缓存和高处理能力，能够处理大量的数据包转发和路由选择任务。

•交换机性能：具有快速的数据包交换能力，支持高速局域网内设备之间的通信。

•防火墙性能：具有高效的安全策略实施和控制能力，能够及时识别和阻止非法访问和攻击。

2.3 设备接口中国移动城域网IPRAN接入设备的主要接口类型包括以下几种：•以太网接口（Ethernet Interface）：用于与局域网中其他设备进行连接，支持高速数据传输。

•广域网接口（Wide Area Network Interface）：用于与广域网中其他网络节点进行连接，支持远程访问和互联互通。

•管理接口（Management Interface）：用于设备的远程管理和配置，支持通过网络进行管理和控制。

城域网建设中的常见技术作者：王国豪来源：《电子技术与软件工程》2018年第11期摘要城域网的建设是适应目前信息社会的发展需要而产生的一种建设趋势，本文分析了城域网建设的概念、网络现状与网络结构以及现阶段主流的应用技术，对现有城域网建设中的缺点进行了分析，目前主流的城域网建设包括业务转送平台、自动交换广网路以及城域波分传输，本文针对此进行了阐述。

[关键词]城域网多业务传送平台自动交换光网络1 城域网建设的主流技术分析目前在城域网建设中使用到的技术有波分复用WDM系统、ASON技术以及MSTP技术等，目前在运营商中比较受欢迎的技术是MATP技术。

MSTP设备来源于传统的SDH设备，对于SDH网络资源能够做到一定程度上的丰富，对于目前应用比较广泛的时分复用业务即TDM技术能够兼容，同时还能够进行不同业务之间的传送与接入包括ATM与以太网等，在数据业务需求方面能够满足。

WDM系统能够做到多种业务接口的实现，在业务的透明传输性与上层协议的达成之前具有良好的效应。

但是因为在光层联网技术方面存在一定缺陷，在WDM 的单独使用方面还很难做到。

目前运营商开发中关注度比较高的有ASON技术，并且根据这一体系结构进行了新一代SDH交叉连接设备的开发工作，被称为智能光网络。

1.1 关于MSTP技术方面MSTP技术指的是在SDH技术基础之上进行的多业务传输技术，在电路交换与数据业务方面能够满足相关要求，因为是在SDH技术基础之上进行的因此被称之为MSTP技术。

MSTP技术在对传统SDH设备进行改造的基础上，在SDH帧格式的基础之上能够进行不同颗粒之间的多种业务操作，能够进行不同协议之间的汇聚、接入与传输工作。

在运行过程中的业务接口方面能够满足图像业务操作、SDH/PDH系统、以太网以及ATM系统运行的需求，在虚级联处理、连续级联以及VC-12NC-3NC-4等不同等级的交叉连接方面具有较为成熟的技术，通过接口模块的更换能够根据业务的不同情况进行相应调整，配置相应的传输链路的宽带，在ATM业务与以太网之间实现二层交换与透明传输，在功用上包括统计复用功能、端口与业务的汇聚以及对于流量的控制等，通过保护机制的建立与实施能够实现灵活地组网，网络管理地智能化与统一化，在互操作性与兼容性方面比较强。

纵论城域网近来，城域网建设热潮涌动电信界。

在众说纷纭中如何把握城域网的本质？城域网在发展中面临哪些问题和挑战？运营商部署城域网有哪些优选的方案？城域网究竟为何物从历史上看，城域网（ＭＡＮ）最初产生于局域网互连和数据新业务发展的需要，以后随着形势的变化逐渐发展成为各类不同背景新兴运营公司的区域性多业务通信网，传统电信运营公司也开始在其相应的局间中继网范围大量建设类似的多业务区域性通信网。

近来城域网已经成为社会和业界关注的热点和竞争要点。

然而，究竟城域网的内涵是什么？该怎样发展？或众说纷纭，或人云亦云，十分混乱，每个不同社会背景和技术背景的人都有自己的说法和注释。

从基本特征看，城域网是一种主要面向企事业用户的、最大可覆盖城市及其郊区范围的、可提供丰富业务和支持多种通信协议的公用网，实际是一种带有某些广域网特点的本地应用型公用网络。

可以说城域网的关键特征是公用多业务网，由此带来了一系列有别于其他网络的特点。

城域网既不同于局域网，又不同于广域网。

城域网与局域网的主要区别首先是网络性质的不同，局域网是企事业专用网，而城域网是面向公用网应用和多用户环境的，因此有严格的要求；其次是传输距离的扩展，典型局域网的传输距离为数公里，而城域网范围可扩展到５０～１５０公里；最后是业务范围的扩展，典型局域网通常主要提供数据业务，而城域网的业务范围不仅有数据，还有语音和图像，是全业务网络。

城域网与广域网或长途网的主要区别首先是容量，广域网或长途网要求很高的容量，而城域网只需中等容量即可；其次是覆盖距离的缩小，典型广域网或长途网的传输距离可达数千公里；再有是支持的客户层信号不同，广域网或长途网目前只支持ＳＤＨ，将来预计也只有ＳＤＨ和以太网，而城域网需要支持各种客户层信号，而且要能很快地提供客户层信号所需的带宽；最后是容许的成本不同，广域网或长途网的高容量可由成千上万的大量用户共享，因而可以容许较高的成本，而城域网不行。

特别是城域网的成本关键是节点，而非线路，而长途网恰好相反。
