电磁调速电动机工作原理及接线图上课讲义

电磁调速电动机工作原理电磁调速电动机工作原理2010-06-04 09:06:54| 分类：电机|标签：|字号大中小订阅=1 _________ &1- 原动机2-工作气隙3-主轴4-输岀轴5■磁极6-电枢电磁滑差离合器的机械特性可近似地用下列经验公式表示：n=nO-KT2/l4f 式中：n0 —离合器主动部分（鼠 笼电动机）的转速；n —离合器从动部分（磁极）的转速；If —励磁电流；K —与离合器结构有关的系数； T —离合器的电磁转矩。

当稳定运行时，负载转矩与离合器的电磁转矩相等。

由上述公式可知：（1）当负 载一定时，励磁电流If 的大小决定从动部分转速的高低， 励磁电流愈大，转速愈高；反之，励磁电流愈小， 转速就愈低。

根据这一特性，可以利用电气控制电路非常方便地调节从动部分的转速。

（ 2）当励磁电流 一定时，从动部分转速将随着负载转矩增加而急剧降低，并且这种下降在弱励磁电流的情况下更加严重， 如图2-20a 所示，它具有较软的机械特性，这种软的机械特性在许多情况下，不能满足生产机械的要求。

为了获得范围较广，平滑而稳定的的调速特性，通常采用速度负反馈的措施，使电磁滑差离合器具有如图2- 20b 所示的硬机械特性。

图2 — 20电磁调速异步电动机机械特性曲线图 2— 21为带有速度负反馈的电磁调速异步电动机原理框图。

它是利用测速发电机把离合器的输岀速度 n 换成交流电压U -，再经整流器变成直流电压 U -。

将U -送入比较元件，与给定直流励磁电压 Uf 进行比较。

得电压差厶Uf — U -。

所以输入离合器的励磁电流 If 不是正比于励磁电压 Uf ，而是正比于电压△ U 。

由于U 〜（U ―）的大小与转速 n 有关，n 增大，U 〜（U -） 变大。

n 减小，U 〜（U ―）变小。

因此，在给定直流励磁电压 Uf 有变情况下，输入的励磁电流 If 的大小n11 D与转速n有关，即随着n的下降或上升，励磁电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If而是电压Uf。

电磁调速电动机工作原理及接线图(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％ (20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：手操普通型(见下表)型号JDIA-11JDIA-40JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 直流90V 5A直流90V 8A 可控制电机功率~11KW15 ~ 40KW45 ~ 90KW 测速发电机单相或三相中频电压转速比为≥2V/100min≤3％额定转速时的转速变化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

电磁调速电机原理
电磁调速电机是一种利用电磁感应原理进行调速的电机，其工作原理主要包括
电磁感应、电磁力和调速控制三个方面。

下面将详细介绍电磁调速电机的工作原理。

首先，电磁调速电机的工作原理基于电磁感应。

当电流通过电磁绕组时，会在
绕组内产生磁场，并且磁场的大小与电流的大小成正比。

当电机转子在磁场中旋转时，会产生感应电动势，从而在转子上产生感应电流。

感应电流产生的磁场与电磁绕组的磁场相互作用，从而产生电磁力，推动转子转动。

其次，电磁调速电机的工作原理还涉及到电磁力。

电磁力是电流通过导体时产
生的力，其大小与电流的大小成正比，与导体长度和磁场强度成正比。

在电磁调速电机中，电流通过电磁绕组时会产生磁场，而转子上的感应电流也会产生磁场，两者相互作用产生电磁力，推动转子旋转。

最后，电磁调速电机的工作原理还包括调速控制。

通过改变电磁绕组的电流大小，可以改变磁场的大小，从而改变电磁力的大小，实现对电机转速的调节。

通常情况下，可以通过调节电流的大小或者改变电磁绕组的绕组数目来实现调速控制。

总的来说，电磁调速电机的工作原理是基于电磁感应原理和电磁力原理，通过
调节电流大小和磁场大小来实现对电机转速的控制。

电磁调速电机在工业生产中具有广泛的应用，其工作原理的深入理解对于电机的设计和控制具有重要意义。

希望以上内容能够帮助您更好地理解电磁调速电机的工作原理，如果您对此有
更多的疑问，欢迎随时与我们联系。

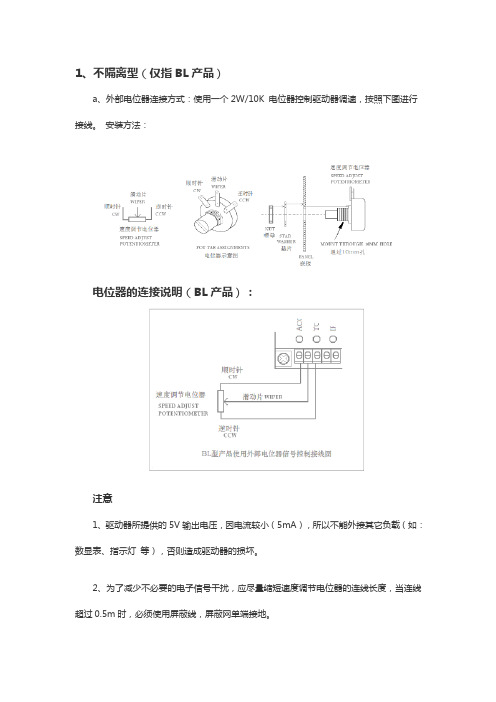

1、不隔离型（仅指BL产品）a、外部电位器连接方式：使用一个2W/10K 电位器控制驱动器调速，按照下图进行接线。

安装方法：电位器的连接说明（BL产品）：注意1、驱动器所提供的5V输出电压，因电流较小（5mA），所以不能外接其它负载（如：数显表、指示灯等），否则造成驱动器的损坏。

2、为了减少不必要的电子信号干扰，应尽量缩短速度调节电位器的连线长度，当连线超过0.5m时，必须使用屏蔽线，屏蔽网单端接地。

b、外置VID连接方式：0-5V，0-10V，4-20mA 控制信号经过专用隔离器转换后连接到VID接口，每种控制应用只能使用一种控制信号进行控制。

订货时需要说明控制方式。

外置VID隔离器（另配）的连接使用请参考下图所示：注意外置VID接口线若过长，请务必使用屏蔽线，屏蔽网单端接地。

2、隔离型：（仅指AL产品）对于AL隔离型产品，使用0-5V，0-10V或4-20mA的外部标准信号控制连接方式见下图所示。

每种控制应用只能使用一种控制信号进行控制。

订货时需要说明控制方式。

注意1、标准信号输入务必使用屏蔽线，屏蔽网单端接地。

2、以上控制方式的连接，只能选用一种方式连接，不能同时连接几种方式。

3、所有控制信号的连线务必使用屏蔽线，屏蔽网单端接地。

使能控制：INHIBIT使能控制连接：该控制方式可通过一个“使能线路”来进行控制器输出的停止和开启控制如下图所示：也可以使用一个集电极开路（NPN）来代替开关进行控制。

当“使能控制端”两端闭合时，控制器内部电路会迅速（取ACCEL设定值）提升马达转速，直到MAX SPD设定值上。

当“使能控制端”两端断开时，控制器内部电路会快速降低马达转速，直到马达停止运转。

【注】当控制距离较长时，请采用转换传输（就近连接）方式，使能控制的连线务必使用屏蔽线，屏蔽网单端接地。

如下图所示：注意当频繁控制电机的启动、停止时请务必使用此端子控制。

否则，可能造成设备的损坏。

交流输入电源说明：1、驱动器的电源输入端与电源之间，必须加装一只快速熔断保险和电源应急总开关，以防必要时紧急断电。

电机调速原理及控制线路图解图1一、双速电机（鼠笼式三相交流异步电动机）1、双速电机的变极方法U1V1W1端接电源，U2V2W2开路，电动机为△接法（低速）；U1V1W1端短接，U2V2W2端接电源为YY接法（高速）注意，变极时，调换相序，以保证变极调速以后，电动机转动方向不变。

图22、主电路： KM1主触点构成△接的低速接法。

KM2、KM3用于将U1V1W1端短接，并在U２V２W２端通入三相交流电源，构成YY接的高速接法。

3、控制电路图a电路中，按钮SB1实现低速起动和运行。

按钮SB2使KM2、KM3线圈通电自锁，用于实现YY变速起动和运行。

图b 电路在高速运行时，先低速起动，后高速（YY）运行，以减少启动电流。

双速电机控制电路图B分析1、选择开关SA合向高速→时间继电器KT线圈通电延时→KM1线圈通电，电动机M作低速启动。

KT延时时间到→KM1线圈断电复位→KM2、KM3线圈通电→电动机M作YY接法高速运行。

2、选择开关SA合向低速→KM1线圈通电，电动机M作低速转动。

3、选择开关SA合向0位时，电动机停止运行。

（二）、三速电机控制图41、变极原理三速电机定子有2套绕组，1套可作为△接法和YY接法的双速绕组，另1套为Y型接法的中速绕组。

2、主电路KM1主触点（4个）构成低速连接，其中W1U3接到W1点。

KM2主触点构成中速Y连接，此时U3W1断开以避免交流。

KM3、KM4主触点构成高建双星形连接（KM3构成Y点）控制电路SB1用于KM1的起停控制，SB2用于KM2的起停控制，SB3用于KM3和KM4的起停控制。

电机。

电磁调速电机控制器电磁调速电机控制器简介电磁调速电机控制器是一种用于控制电动机转速的设备，通过调整电磁调速电机的电流，实现电机的高效转速调节。

本文将介绍电磁调速电机控制器的原理、工作原理以及应用领域。

原理电磁调速电机控制器的原理基于电磁感应的原理。

当电磁调速电机受到电流的作用时，会产生一个磁场，进而产生转矩，驱动电机转动。

电磁调速电机控制器通过调整电机的电流，改变电机的转矩，从而实现转速的调节。

工作原理电磁调速电机控制器工作的基本原理是通过调节电机的电流，改变电机的转矩。

1. 电流调节：电磁调速电机控制器可以通过调节电机的电流大小来控制电机的转速。

当调节电流增大时，电机的转矩增大，转速也会相应增加。

反之，当调节电流减小时，电机的转速会降低。

2. 电压调节：电磁调速电机控制器还可以通过调节电机的电压来控制电机的转速。

通过改变电机的电压，可以改变电机的转矩大小，从而实现转速的调节。

3. 外部控制信号：电磁调速电机控制器还可以接受外部的控制信号，如模拟信号或数字信号，根据信号的大小或者频率来调节电机的电流或电压，实现转速的调节。

应用领域电磁调速电机控制器在工业生产中有广泛的应用，下面几个典型的应用领域。

1. 制造业：电磁调速电机控制器广泛应用于制造业中的生产设备，如机床、输送带、卷取机等。

通过精确控制电机的转速，可以提高生产效率，保证产品的质量。

2. 运输业：电磁调速电机控制器还被应用于运输领域，如电动汽车、电动船等。

通过控制电机的转速，可以实现对车辆的加速、减速和停车控制。

3. 环境工程：环境工程领域中的风机、水泵等设备也广泛采用了电磁调速电机控制器。

通过控制电机的转速，可以调整设备的风量、水流量，从而实现对环境工程的精确控制。

总结电磁调速电机控制器是一种用于控制电动机转速的设备，通过调整电流和电压，实现对电机转速的精确控制。

它广泛应用于制造业、运输业和环境工程等领域。

电磁调速电机控制器的出现，不仅提高了生产效率，同时也增加了设备的稳定性和可靠性。

电磁调速电机的工作原理嘿，朋友们！今天咱来聊聊电磁调速电机的工作原理。

这玩意儿啊，就像是一个神奇的小助手，在很多地方都大显身手呢！你看啊，电磁调速电机就好比是一辆汽车，那电源呢，就像是给汽车加油的油站。

电流源源不断地输送进去，就像给汽车加足了油，让它有了动力往前跑。

而电磁调速电机里有个很关键的部分，叫做电磁离合器。

这电磁离合器就像是汽车的变速箱，可以根据需要来调整速度。

当我们想让电机转得快一些或者慢一些的时候，电磁离合器就开始发挥作用啦。

它是怎么做到的呢？原来啊，电磁离合器里有个电枢和磁极。

电枢就像是个调皮的小孩子，磁极呢就像是个稳重的大人。

当电流通过的时候，电枢就会被磁极吸引或者排斥，这样就产生了力，从而实现了调速。

咱再打个比方，电磁调速电机工作起来就像是一场精彩的舞蹈。

电源是音乐，电磁离合器就是舞者，电枢和磁极就是舞者的手脚。

随着音乐的节奏，舞者的手脚灵活地舞动，跳出各种美妙的步伐，也就是实现了不同的转速。

你说这神奇不神奇？而且啊，电磁调速电机的应用可广泛啦！在那些需要精确控制速度的地方，它可真是立下了汗马功劳。

比如说一些工业生产线上，它能让机器按照我们想要的速度运转，保证生产的顺利进行。

想象一下，如果没有电磁调速电机，那很多工作得多难开展呀！就像没有了方向盘的汽车，那还不得横冲直撞呀！所以说呀，电磁调速电机真的是个很重要的发明呢！它就像是一个默默奉献的小英雄，虽然不那么起眼，但是却在背后发挥着巨大的作用。

我们的生活中可离不开它呢！总之呢，电磁调速电机的工作原理虽然有点复杂，但是只要我们用心去理解，就会发现它其实也没那么难。

它就像是一个隐藏在机器世界里的小秘密，等着我们去揭开它神秘的面纱。

大家可别小瞧了它哟！。

电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线；3、4(两根粗的）接励磁线圈F1、F2；5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％(20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：手操普通型(见下表)型号JDIA-11JDIA-40JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A直流90V 5A直流90V 8A可控制电机功率~11KW15 ~ 40KW45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min额定转速时的转速变≤3％化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R 二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

给定电路：4w交流电压由变压器副边经BZ01桥式整流，Rl、cl、C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。

电磁调速电机原理
电磁调速电机是一种常用的调速装置，利用电磁原理来控制电机的转速。

它由电动机、调速器和传动装置组成。

在电磁调速电机中，电动机的转速由电动机的励磁电流来决定。

调速器通过调节励磁电流的大小来改变电动机的转速。

具体来说，当调速器增加励磁电流时，电机的转速也增加，反之亦然。

电磁调速电机的原理是利用电磁铁的磁场与电动机转子上的绕组之间的相互作用产生力矩，从而驱动电机转动。

调速器通过改变电磁铁的励磁电流，可以改变电磁铁的磁场强度，进而控制输出力矩的大小。

具体实现中，电磁调速电机的励磁电流一般是由调速器中的逻辑控制电路产生的。

逻辑控制电路接收来自电机转速检测装置的信号，根据设定的转速要求，计算出所需要的励磁电流，并输出给电机的励磁绕组。

电机的转速检测装置通常是通过取样电机转子上的编码器或者霍尔传感器等，实时监测电机的转速，并将转速信息反馈给逻辑控制电路。

通过以上的控制和反馈机制，可以实现对电机转速的精确控制。

利用电磁调速电机可以在较大范围内调节电机的转速，使其适应不同工况的要求。

总的来说，电磁调速电机利用电磁原理来实现对电机转速的控
制。

通过调节励磁电流的大小，可以改变电机的转速。

这种调速方法简单可靠，广泛应用于各种领域。

电磁调速电机控制器原理电路图分析
电磁调速电机控制器原理分析
如图所示:测速电机输出与交流50V整流后的输出电压共正极，R2与R4调节着二者的比较电压，R4输出的是参考基准电压，R2调节的是测速电机的比较电压，此反映速度的比较电压加到比较放大管Q1的基极与发射极，调节着Q1 的导通度，Q1 的工作供电电压由8、9脚的交流12V整流而得，Q1 的导通程度反映在C5上，如果电机转速快，则Q1 导通减弱，C5两端的电压变低，(注:因为测速电压与基准电压正极共地，速度越高则Q1 基极电压越负得厉害即越低)C5两端电压的变低控制着Q2的导通时间变短，可控硅导通时间变短，使离合度变松，速度下降。

反之则如果电机转速变低则控制着使之速度上升。

调节R4可以调节速度。

R2是反馈量调节。
