第一章 检测技术的基本概念一、填空题：1、传感器有 、 、 组成2、传感器的灵敏度是指稳态标准条件下，输出 与输入 的比值。
3、从输出曲线看，曲线越陡，灵敏度 。
4、下面公式是计算传感器的 。
9)-(1 %100minmax max L L ⨯-=y y Δγ 5、某位移传感器的输入变化量为5mm ，输出变化量为800mv ，其灵敏度为 。
二、 选择题：1、标准表的指示值100KPa ，甲乙两表的读书各为101.0 KPa 和99.5 KPa 。
它们的绝对误差为 。
A 1.0KPa 和-0.5KPaB 1.2、以下哪种误差不属于按误差数值表示 。
A 绝对误差B 相对误差C 随机误差D 引用误差3、 有一台测量仪表，其标尺范围0—500 KPa ，已知绝对误差最大值∆P max=4 KPa ，则该仪表的精度等级 。
A4、选购线性仪表时，必须在同一系列的仪表中选择适当的量程。
应选购的仪表量程为测量值的 倍。
A5、电工实验中，常用平衡电桥测量电阻的阻值，是属于 测量，而用水银温度计测量水温的微小变化，是属于 测量。
A 偏位式B 零位式C 微差式6、因精神不集中写错数据属于 。
系统误差 B 随机误差 C 粗大误差7、有一台精度2.5级，测量范围0—100 KPa ，则仪表的最小分 格。
A45 B40 C30 D 208、重要场合使用的元件或仪表，购入后进行高、低温循环老化试验，目的是为了 。
A 提高精度B 加速其衰老C 测试其各项性能指标D 提高可靠性9、传感器能感知的输入量越小，说明 越高。
A 线性度好B 迟滞小C 重复性好D 分辨率高三、 判断题1、回差在数值上等于不灵敏度 ( )2、灵敏度越大，仪表越灵敏 〔 〕3、同一台仪表，不同的输入输出段灵敏度不同 〔 〕4、灵敏度其实就是放大倍数 〔 〕5、测量值小数点后位数越多，说明数据越准确 〔 〕6、测量数据中所有的非零数字都是有效数字 〔 〕7、测量结果中小数点后最末位的零数字为无效数字〔〕四、问答题1、什么是传感器的静态特性，有哪些指标。
第2章习题解答1.填空题（1）正比。
（2）基片、金属丝（电阻丝）或金属箔、覆盖层以及引线。
（3）金属应变片,半导体,金属丝式、箔式、薄膜式（4）线路补偿,应变片自补偿。
（5）粘贴式半导体应变片、扩散型压阻传感器。
（6）零位漂移,灵敏度漂移。
（7）扩散电阻值,温度系数,串联电阻.（8）压阻系数,串联二极管。
（9）电阻元件、骨架及电刷(滑动触点)。
2.什么是电阻应变效应？所谓的电阻应变效应，就是导体或半导体在受到外力的作用下，会产生机械变形，从而导致其电阻值发生变化的现象。
3.简述金属电阻应变片的结构及工作原理。
金属电阻应变片的结构如图2-2所示，它主要由基片、金属丝（电阻丝）或金属箔、覆盖层以及引线等4部分组成。
电阻丝（箔）以曲折形状（栅形，称为敏感栅）用黏结剂粘贴在绝缘基片上，两端通过引线引出，丝栅上面再粘贴一层绝缘保护膜。
把应变片贴于被测变形物体上，敏感栅跟随被测物体表面的形变而使电阻值改变，只要测出电阻的变化就可以得知形变量的大小。
4.简述电阻应变片的粘贴步骤。
1)试件的表面处理。
为了保证一定的粘合强度，必须将试件表面处理干净，清除杂质、油污及表面氧化层等。
粘贴表面应保持平整，表面光滑。
最好在表面打光后，采用喷砂处理。
面积约为应变片的3~5倍。
2)确定贴片位置。
在应变片上标出敏感栅的纵、横向中心线，在试件上按照测量要求划出中心线。
精密的可以用光学投影方法来确定贴片位置。
3)粘贴应变片。
首先用甲苯、四氯化碳等溶剂清洗试件表面。
如果条件允许，也可采用超声清洗。
应变片的底面也要用溶剂清洗干净，然后在试件表面和应变片的底面各涂一层薄而均匀的胶水等。
贴片后，在应变片上盖上一张聚乙烯塑料薄膜并加压，将多余的胶水和气泡排出。
加压时要注意防止应变片错位。
4)固化处理。
贴好应变片后，根据所使用的粘合刑的固化工艺要求进行固化处理和时效处理。
5)粘贴质量检查。
检查粘贴位置是否正确，粘合层是否有气泡和漏贴，敏感栅是否有短路或断路现象，以及敏感栅的绝缘性能等。
第一章 测试技术基础1.用测量范围为-50～150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为+142kPa ，试求该示值的绝对误差、相对误差、标称相对误差和引用误差。
解：绝对误差2kPa140142=-=∆p相对误差 1.43%100%1401401420=⨯-=∆=p p p δ标称相对误差1.41%100%142140142=⨯-=∆='p p p δ引用误差 1%100%50150140142m =⨯+-=∆=p p p γ2．某压力传感器静态标定的结果如下表所示。
试求用端点连线拟合法拟合的该传感器输出与输入关系的直线方程，并试计算其非线性误差、灵敏度和迟滞误差。
解： 端点连线拟合法拟合的直线方程 p p U 450200==非线性误差0.1%100%2000.2100%=⨯=⨯∆=FS Y L max γ灵敏度 4mV/Pa =∆∆=pUS 迟滞误差0.3%100%2001.221100%21=⨯⨯=⨯∆=FS H Y H max γ或0.6%100%2001.2100%max =⨯=⨯∆=FS H Y H γ3.玻璃水银温度计的热量是通过玻璃温包传导给水银的，其特性可用微分方程表示（式中y 为水银柱高度，单位m ；x 为输入温度，单位℃）。
x y dtdy310123-⨯=+试确定温度计的时间常数τ、静态灵敏度k 和传递函数及其频率响应函数。
解：x y dtdy310123-⨯=+x y D 3101)23(-⨯=+x y D 31021)123(-⨯=+时间常数静态灵敏度s 51.=τC m/1050o 3-⨯=.k 传递函数 频率响应函数1511050(s)3+⨯=-s H ..15.1105.0)(j 3+⨯=-ωωj H 4. 某热电偶测温系统可看作一阶系统，已知其时间常数为0.5s ，静态灵敏度。
试计1=k 算其幅频特性误差不大于5%的最高工作频率。
2-3 求周期信号x (t )=0.5cos10t +0.2cos(100t −45°)通过传递函数为H (s )=1/(0.005s +1)的装置后得到的稳态响应。
置后得到的稳态响应。
解：1()10.005H j w w=+，21()1(0.005)A w w =+，()arctan(0.005)j w w =-该装置是一线性定常系统，设稳态响应为y (t )，根据线性定常系统的频率保持性、比例性和叠加性得到性和叠加性得到y (t )=y 01cos(10t +j 1)+y 02cos(100t −45°+j 2) 其中010121(10)0.50.4991(0.00510)y A x ==´»+´，1(10)arctan(0.00510) 2.86j j ==-´»-°020221(100)0.20.1791(0.005100)y A x ==´»+´，2(100)arctan(0.005100)26.57j j ==-´»-°所以稳态响应为()0.499cos(10 2.86)0.179cos(10071.57)y t t t =-°+-°2-5 想用一个一阶系统做100Hz 正弦信号的测量，如要求限制振幅误差在5%以内，那么时间常数应取多少？若用该系统测量50Hz 正弦信号，问此时的振幅误差和相角差是多少？少？解：设该一阶系统的频响函数为解：设该一阶系统的频响函数为1()1H j w tw=+，t 是时间常数是时间常数则 21()1()A w tw =+稳态响应相对幅值误差21()1100%1100%1(2)A f d w pt æöç÷=-´=-´ç÷+èø令d ≤5%，f =100Hz ，解得t ≤523m s 。
传感器应用技术(答案) -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII四、传感器技术的发展趋势教学目标课，你们想怎样上？方法：评分标准分组：评分标准：（100分制）第一章传感器基础什么是传感器？思考：人身上有传感器吗是什么类型传感器传感器传感器的应用第二章光电式传感器光电式传感器的分类：一、预习问题储料仓二、问题解答概念题1、什么是外光电效应、光电管？光电效应光子能量光子能量吸收光子能量外光电效应使电子逸出物体表面光电管：光电阴极光电阳极光电子光电流光照强度光阴极的灵敏度电阻上的电压一定函数关系2、什么是光电倍增管？若干个倍增极逐级轰击次级发射倍增极106～108倍于紫外/可见/近红外光光度计，旋光仪、糖度计，发光分光光度计等3、什么是内光电效应、光敏电阻？电阻率阻值电流内光电效应开关式光电信号电阻率低阻态阻值亮电流原值呈高阻态4、光电二极管、光电三极管的结构光电特性反向反向偏置反向电阻光电流与阳极电压U AUminI∮U AU AUzI∮UAI∮UQ。
5、请举光源本身是被测物的光电传感器应用实例。
直接照射某些物理参数6、请举被测物吸收光通量的光电传感器应用实例。
光通量光电元件吸收量1—恒流源 2—半导体激光器 3—半反半透镜 4—反射镜5—被测水样 6、9—光电池 7、10—电流/电压转换器8—标准水样恒定红外光部分红外光减弱7、请列举被测物体反射光通量的光电传感器应用实例。
反射反射光通量性质、状态和与光源之间的距离8、请举被测物遮挡光通量的光电传感器应用实例。
光通量减弱尺寸或位置正确位置零遮光面积方向及大小9、什么是光电开关？分别用图片介绍对射式、镜反射式、漫反射式、槽式、光纤式光电开关的用法。
靠近和通过强弱变化电流的变化电隔离的(即电缘绝)“通”与“断”n10、什么是计量光栅莫尔条纹的工作原理应用举例等节距刻线结构原理简单、计量精度高和分辨力强11、什么是光纤传感器其在检测温度、加速度方面怎么应用光纤自身直接接收长度、折射率、直径振幅（强度）、相位、波长和偏振方向被动式无需光源光强信号电信号考光束与测量光束光程差干涉效应电信号12、什么是红外线传感器有什么应用绝对零度热效应温度升高其他物理量自身的温度电信号光—热—电1、如图设计一套检测机构，检测输送带上往前输送的电路板的摆放位置是否正确。
第一章习题参考解1.1 什么是传感器？传感器特性在检测系统中起什么作用？答：传感器（Transducer/sensor）的定义为：“能感受（或响应）规定的被测量，并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。
传感器的基本特性是指传感器的输入—输出关系特性，是传感器的内部结构参数作用关系的外部特性表现。
不同的传感器有不同的内部结构参数，这些内部结构参数决定了它们具有不同的外部特性。
对于检测系统来说存在有静态特性和动态特性。
一个高精度的传感器，必须要有良好的静态特性和动态特性，从而确保检测信号（或能量）的无失真转换，使检测结果尽量反映被测量的原始特征。
1.2 画出传感器系统的组成框图，说明各环节的作用。
答：传感器一般由敏感元件、变换元件和其他辅助元件组成，组成框图如图所示。
敏感元件——感受被测量，并输出与被测量成确定关系的其他量的元件，如膜片和波纹管，可以把被测压力变成位移量。
若敏感元件能直接输出电量（如热电偶），就兼为传感元件了。
还有一些新型传感器，如压阻式和谐振式压力传感器、差动变压器式位移传感器等，其敏感元件和传感器就完全是融为一体的。
变换元件——又称传感元件，是传感器的重要组成元件。
它可以直接感受被测量（一般为非电量）而输出与被测量成确定关系的电量，如热电偶和热敏电阻。
传感元件也可以不直接感受被测量，而只感受与被测量成确定关系的其他非电量。
例如差动变压器式压力传感器，并不直接感受压力，而只是感受与被测压力成确定关系的衔铁位移量，然后输出电量。
一般情况下使用的都是这种传感元件。
信号调理与转换电路——能把传感元件输出的电信号转换为便于显示、记录和控制的有用信号的电路。
信号调理与转换电路根据传感元件类型的不同有很多种类，常用的电路有电桥、放大器、振荡器和阻抗变换器等。
1.3 什么是传感器的静态特性？它有哪些性能指标？如何用公式表征这些性能指标？答：传感器的静态特性是它在稳态信号作用下的输入—输出关系。
传感器与检测技术思考题参考答案第一章1. 传感器由那几部分组成？并说明各组成部分的功能。
答:传感器一般由敏感元件、转换元件、转换电路等几部分组成。
敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。
转换元件：敏感元件的输出就是它的输入，它把输入转换成电路参数。
转换电路：将转换元转换成的电路参数接入转换电路，便可转换成电量输出。
2. 什么是传感器动态特性和静态特性，简述在什么条件下只研究静态特性就能够满足通常的需要，而在什么条件下一般要研究传感器的动态特性？在时域条件下研究静态，在频域条件下研究动态 3. 请使用性能指标描述检测系统的静态特性。
（P9-P11）4. 某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。
解：该仪器的灵敏度为25.40.55.35.2−=−−=S mV/mm5. 某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器： 0.45Ω/℃ 电桥： 0.02V/Ω放大器： 100(放大倍数) 笔式记录仪： 0.2cm/V 求：(1)测温系统的总灵敏度；(2)记录仪笔尖位移4cm 时，所对应的温度变化值。
解：（1）测温系统的总灵敏度为18.02.010002.045.0=×××=S cm/℃（2）记录仪笔尖位移4cm 时，所对应的温度变化值为22.2218.04==t ℃ 第二章 检测系统的误差合成1.什么是系统误差？产生系统误差的原因是什么？如何发现系统误差？减少系统误差有哪几种方法？答：系统误差是指在相同的条件下，多次重复测量同一量时，误差的大小和符号保持不变，或按照一定的规律变化的误差。
…2.服从正态分布规律的随机误差有哪些特性?答：服从正态分布规律的随机误差的特性有：对称性 随机误差可正可负，但绝对值相等的正、负误差出现的机会相等。

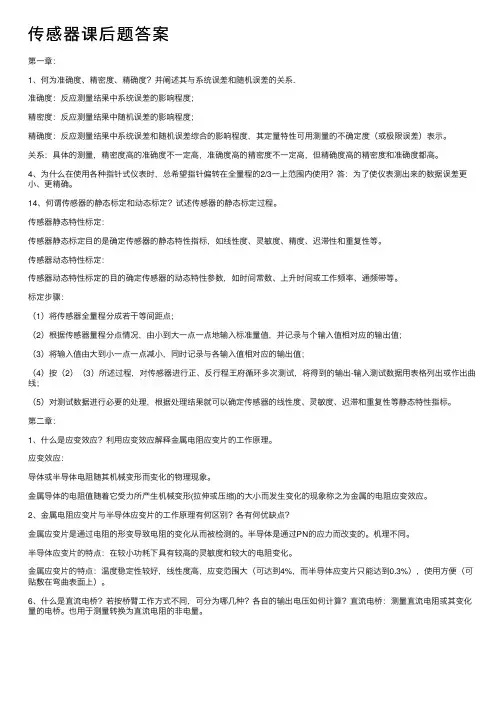

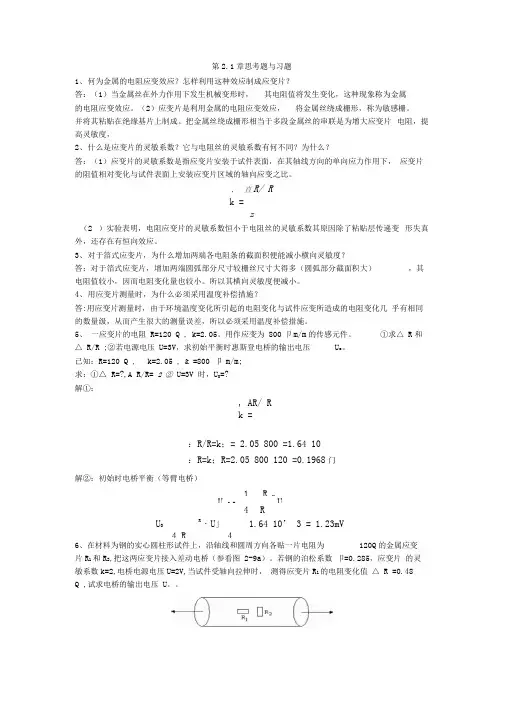

第2.1章思考题与习题1、何为金属的电阻应变效应？怎样利用这种效应制成应变片？答：（1）当金属丝在外力作用下发生机械变形时，其电阻值将发生变化，这种现象称为金属的电阻应变效应。
（2）应变片是利用金属的电阻应变效应，将金属丝绕成栅形，称为敏感栅。
并将其粘贴在绝缘基片上制成。
把金属丝绕成栅形相当于多段金属丝的串联是为增大应变片电阻，提高灵敏度，2、什么是应变片的灵敏系数？它与电阻丝的灵敏系数有何不同？为什么？答：（1）应变片的灵敏系数是指应变片安装于试件表面，在其轴线方向的单向应力作用下，应变片的阻值相对变化与试件表面上安装应变片区域的轴向应变之比。
, 直R/ Rk =z（2 ）实验表明，电阻应变片的灵敏系数恒小于电阻丝的灵敏系数其原因除了粘贴层传递变形失真外，还存在有恒向效应。
3、对于箔式应变片，为什么增加两端各电阻条的截面积便能减小横向灵敏度？答：对于箔式应变片，增加两端圆弧部分尺寸较栅丝尺寸大得多（圆弧部分截面积大），其电阻值较小，因而电阻变化量也较小。
所以其横向灵敏度便减小。
4、用应变片测量时，为什么必须采用温度补偿措施？答:用应变片测量时，由于环境温度变化所引起的电阻变化与试件应变所造成的电阻变化几乎有相同的数量级，从而产生很大的测量误差，所以必须采用温度补偿措施。
5、一应变片的电阻R=120 Q , k=2.05。
用作应变为800卩m/m的传感元件。
①求△ R和△ R/R ;②若电源电压U=3V，求初始平衡时惠斯登电桥的输出电压U o。
已知：R=120 Q , k=2.05 , & =800 卩m/m;求：①△ R=?,A R/R= 2 ② U=3V 时，U0=?解①：, AR/ Rk =：R/R=k；= 2.05 800 =1.64 10：R=k；R=2.05 800 120 =0.1968门解②：初始时电桥平衡（等臂电桥）1 R MU 0 - U4 RU0 R・U」 1.64 10’ 3 = 1.23mV4 R 46、在材料为钢的实心圆柱形试件上，沿轴线和圆周方向各贴一片电阻为120Q的金属应变片R1和R2,把这两应变片接入差动电桥（参看图2-9a）。
第一章习题答案1-1．什么是传感器？解：传感器是一种利用各种物理效应、化学效应（或反应）以及生物效应实现非电量到电量转换的装置或器件，以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务。
1-2.传感器特性在检测系统中起到什么作用？解：传感器是检测系统与被测对象直接发生联系的器件或装置，它的作用是感受指定被测参量的变化并按照一定的规律将其转化成一个相应的便于传递的输出信号。
传感器作为检测系统的信号源，其性能的好坏将直接影响到检测系统的精度和其他指标。
1-3. 它由哪几个部分组成？说明各部分的作用？解：传感器由敏感元件，转换元件，转换电路组成。
敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。
1-4．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。
5）传感器的漂移是指在外界的干扰下，输出量发生与输入量无关的、不需要的变化。
漂移包括零点漂移和灵敏度漂移等。
传感器的动态特性是指其输出对随时间变化的输入量的响应特性：频率响应、时间常数、固有频率和阻尼比等。
