四年级数学奥数培优第四讲：图形(一)

组合图形的面积教学目标：①知识与技能目标:采用辅助线等方法正确求出组合图形面积②过程与方法目标:采用割、补、分解、代换等方法，将复杂问题简单化③情感态度与价值观目标:让学生经历实际生活中就会遇到的问题，激发他们的兴趣教学重点：采用辅助线等方法正确求出组合图形面积教学难点：采用割、补、分解、代换等方法，将复杂问题简单化[知识引领与方法]1.切实掌握有关简单图形的概念、公式，牢固建立空间概念;2.仔细观察，认真思考，看清所求图形是由哪几个基本图形组合而成的;3.适当采用增加辅助线等方法帮助解题;4.采用割、补、分解、代换等方法,将复杂问题简单化。

组合图形面积(一)[例题精选及训练]【例1】一个等腰直角三角形，最长的边是12厘米，这个三角形的面积是多少平方厘米？练习：1.求四边形ABCD的面积。

(单位：厘米)2.已知正方形ABCD的边长是7厘米，求正方形EFGH的面积。

3.有一个梯形，它的上底是5厘米，下底是7厘米，如果只把上底增加3厘米，那么面积就增加4.5平方厘米。

求原来梯形的面积。

【例2】右下图所示的正方形中套着一个长方形，正方形的边长是12厘米，长方形四个角的顶点把四个角的顶点把正方形的四边各分成两段，其中长的一段是短的一段的2倍。

求中间长方形的面积。

练习：1.如下图所示，已知大正方形的边长是12厘米，求中间最小正方形的面积。

2.下图长方形ABCD的面积是16平方厘米，E、F都是所在边的中点。

求三角形AEF的面积。

3.求下图长方形ABCD的面积。

(单位：厘米)【例3】图中的甲和乙都是正方形，求阴影部分的面积。

(单位：厘米)练习：1.计算下面图形的面积。

(单位：厘米)2.求图中阴影部分的面积。

(单位：厘米)【例4】右下图中正方形的边长为8厘米，CE为20厘米，梯形BCDF的面积是多少平方厘米？练习：1.如图所示，正方形ABCD中，AB=4厘米，EC=10厘米。

求阴影部分的面积。

2.如下图所示，在一个直角三角形铁皮上剪下一块正方形，并使正方形面积尽可能大，正方形面积是多少？(提示：连接DB)(单位：厘米)3.如图所示，BC=10厘米，EC=8厘米，且阴影部分面积比三角形EFG的面积大10平方厘米。

数一数，下面图形中一共有几条线段？几个三角形？（奥林匹克训练指导P109）FEDCBA知识点：图形计数解析：数线段时应把它分成三类：第一类是基本线段有4条的线段（如BC），这样的线段共有3条；第二类是基本线段有3条的线段（如AB），这样的线段共有4条；第三类是基本线段是2条的线段，这样的线段有1条，即AC。

数的时候，应先分类数，然后再相加，就求得图中线段的总条数。

数三角形时应把它分成两类：第一类是三角形ADE、三角形AFC和三角形ABC，这三个三角形中，底边DE、FC和BC的基本线段都是4条；第二类是三角形FBC。

数的时候，应先分类数，然后再相加，就求得图形中三角形的总个数。

步骤：（1）（1+2+3+4）×3=30（条）（1+2+3）×4=24（条）1+2=3（条）这样，线段总条数是：30+24+3=57（条）（2）三角形ADE、三角形AFC和三角形ABC中三角形的个数：（1+2+3+4）×3=30（个）这样，三角形的总个数是：30+4=34（个）难度系数：B数一数，下面图形中一共有几个三角形？（奥林匹克训练指导）知识点：图形计数解析：图中三角形都是正三角形，大三角形的每条边有6条基本线段，数三角形时应把它分成六类，即以一条基本线段为边长的三角形，以两条基本线段为边长的三角形，……以六条基本线段为边长的三角形。

每一类又可分为底边在下和底边在上的两种。

数的时候，应先按顺序分类数，然后再一起相加，就求得了图形中三角形的个数。

步骤：（1）以一条基本线段为边长的三角形。

底边在下：1+2+3+4+5+6=21（个）底边在上：1+2+3+4+5=15（个）（2）以两条基本线段为边长的三角形。

底边在下：1+2+3+4+5=15（个）底边在上：1+2+3=6（个）（3）以三条基本线段为边长的三角形。

底边在下：1+2+3+4=10（个）底边在上：1个（4）以四条基本线段为边长的三角形。

第二讲图形计数几何图形计数问题往往没有显而易见的顺序，而且要数的对象通常是重叠交错的，要准确计数就需要一些智慧了．实际上，图形计数问题，通常采用一种简单原始的计数方法－一枚举法．具体而言，它是指把所要计数的对象一一列举出来，以保证枚举时无一重复、．无一遗漏，然后计算其总和．正确地解答较复杂的图形个数问题，有助于培养同学们思维的有序性和良好的学习习惯．一：简单图形计数的方法。

二：复杂图形计数的方法和找规律的方法。

例（1）数出右图中总共有多少个角分析：在∠AOB内有三条角分线OC1、OC2、OC3，∠AOB被这三条角分线分成4个基本角，那么∠AOB内总共有多少个角呢？首先有这4个基本角，其次是包含有2个基本角组成的角有3个（即∠AOC2、∠C1OC3、∠C2OB），然后是包含有3个基本角组成的角有2个（即∠AOC3、∠C1OB），最后是包含有4个基本角组成的角有1个（即∠AOB），所以∠AOB内总共有角：4＋3＋2＋1＝10（个）解：4＋3＋2＋1＝10（个）答：图中总共有10个角。

例（2 ）数一数共有多少条线段？共有多少个三角形？分析：①要数多少条线段：先看线段AB、AD、AE、AF、AC、上各有2个分点，各分成3条基本线段，再看BC、MN、GH这3条线段上各有3个分点，各分成4条基本线段.所以图中总共有线段是：（3+2+1）×5+（4+3+2+1）×3=30+30=60（条）.②要数有多少个三角形，先看在△AGH中，在GH上有3个分点，分成基本小三角形有4个.所以在△AGH中共有三角形4+3+2+1=10（个）.在△AMN与△ABC中，三角形有同样的个数，所以在△ABC中三角形个数总共：（4+3+2+1）×3=10×3=30（个）解：：①在△ABC中共有线段是：（3+2+1）×5+（4+3+2+1）×3=30+30=60（条）②在△ABC中共有三角形是：（4+3+2+1）×3=10×3=30（个）答：在△ABC中共有线段60条，共有三角形30个。

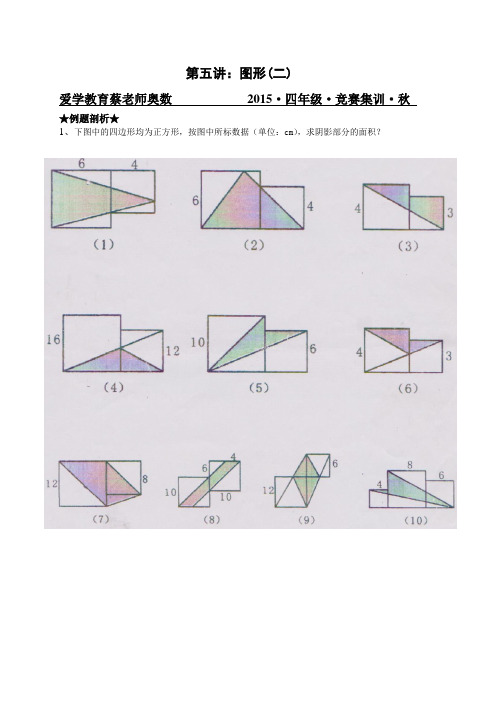

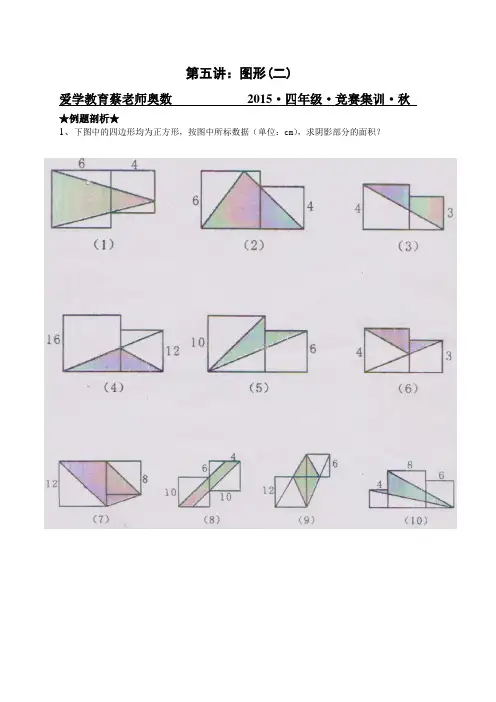

第五讲：图形(二)爱学教育蔡老师奥数2015·四年级·竞赛集训·秋★例题剖析★1、下图中的四边形均为正方形，按图中所标数据（单位：cm），求阴影部分的面积？2、如图所示，一个大长方形被分成四个小长方形，其中三个小长方形的面积分别为48、24和30平方分米。

求阴影长方形的面积是多少平方分米？3、如下图所示，在直角梯形ABCD中，AB=15CM，AD=12CM,阴影部分的面积为15平方厘米，求OE的长？4、如图，平行四边形ABCD中，BC=10CM,直角三角形ECB的边EC=8CM,已知阴影部分的总面积比三角形EFG的面积大10平方厘米，求平行四边形ABCD的面积？5、如图，ABCD是7×4的长方形，DEFG是10×2的长方形，求△BCO与△EFO的面积之差？6、按照图中的样子，在一平行四边形纸片上割去了甲、乙两个直角三角形，已知甲三角形两条直角边分别为2cm和4cm，乙三角形两条直角边分另为3cm和6cm，求阴影部分的面积？7、如图所示，甲、乙、丙、丁四个长方形拼成一个正方形EFGH，中间阴影为正方形。

已知甲、乙、丙、丁四个长方形的面积和是32平方厘米，四边形ABCD的面积是20平方厘米。

（1）求正方形EFGH的面积；（2）求甲、乙、丙、丁四个长方形周长的总和？●家庭作业●1、如下图，正方表ABCD的边长是10CM，BO长80CM，求AE的长。

2、有一个长方形，如果宽减少2米，或长减少3米，则面积均减少24平方米，求这个长方形的面积。

3、如图长方形被分成两部分，已知阴影部分面积比空白部分面积大34平方厘米，求阴影部分的面积。

4、如图所示，把一个长方形菜地分成三块，已知第二块比第一块宽10米，第二块面积是1000平方米；第三块比第一块窄4米，第三块面积是650平方米，那么第一块地的面积是多少平方米？5、一块长方形草坪（见图中阴影部分），长是宽的2倍，它的四周围的总面积是34平方米的1米宽的小路。

知识点拨本讲知识点属于几何模块的第一讲，属于起步内容，难度并不大．要求学生认识各种基本平面图形和立体图形；了解简单的几何图形简拼和立体图形展开；看懂立体图形的示意图，锻炼一定的空间想象能力．几何图形的定义：1、几何图形主要分为点、线、面、体等，他们是构成中最基本的要素．（1）点：用笔在纸上画一个点，可以画大些，也可以画小些．点在纸上占一个位置．（2）线段：沿着直尺把两点用笔连起来，就能画出一条线段．线段有两个端点．（3）射线：从一点出发，沿着直尺画出去，就能画出一条射线．射线有一个端点，另一端延伸的很远很远，没有尽头．（4）直线：沿着直尺用笔可以画出直线．直线没有端点，可以向两边无限延伸（5）两条直线相交：两条直线相交，只有一个交点．（6）两条直线平行：两条直线平行，没有交点，无论延伸多远都不相交．（7）角：角是由从一点引出的两条射线构成的．这点叫角的顶点，射线叫点的边．边顶点（8）角分为锐角、直角和钝角三种：直角的两边互相垂直，三角板有一个角就是这样的直角．教室里天花板上的角都是直角．锐角比直角小，钝角比直角大．直角锐角钝角（9）三角形：三角形有三条边，三个角，三个顶点．（10）直角三角形：直角三角形是一种特殊的三角形，它有一个角是直角．它的三条边中有两条叫直角边，一条叫斜边．（11）等腰三角形：等腰三角形也是一种特殊的三角形，它有两条边一样长(相等)，相等的两条边叫”腰”，另外的一条边叫”底”．（12）等腰直角三角形：等腰直角三角形既是直角三角形，又是等腰三角形．（13）等边三角形：等边三角形的三条边一样长(相等)，三个角也一样大(相等)．（14）四边形：四边形有四条边，内部有四个角．（15）长方形：长方形的两组对边分别平行且相等，四个角也都是直角．（16）正方形：正方形的四条边都相等，四个角都是直角．（17）平行四边形：平行四边形的两组对边分别平行而且相等，两组对角分别相等．顶角顶角边边角角角顶角边直角边斜边直角边腰腰底直角边直角边斜边腰腰底边边边角角角（18）等腰梯形：等腰梯形是一种特殊的四边形，它的上下两边平行，左右两边相等．平行的两边分别叫上底和下底，相等的两边叫腰．（19）菱形：菱形的四条边都相等，对角分别相等．（20）圆：圆是个很美的图形．圆中心的一点叫圆心，圆心到圆上一点的连线叫圆的半径，过圆心连接圆上两点的连线叫圆的直径．直径把圆分成相等的两部分，每一部分都叫半圆．（21）扇形：（22）长方体：长方体有六个面，十二条棱，八个顶点．长方体的面一般是长方形，也可能有两个面是正方形．互相垂直的三条棱分别叫做长方体的长、宽、高．（23）正方体：正方体有六个面，十二条棱，八个顶点．正方体的每个面都是同样大的正方形，所以它的十二条棱长都相等．（24）圆柱：圆柱的两个底面是完全相同的圆．（25）圆锥：圆锥的底面是圆．腰腰下底上底半径直径半圆直径弧半径半径高宽长（26）棱柱：这个棱柱的上下底面是三角形．它有三条互相平行的棱，叫三棱柱．底面底面（27）棱锥：这个棱锥的底面是四边形．它有四条棱斜着立起来，所以叫四棱锥．底面（28）三棱锥：因为三棱锥有四个面，所以通常又叫”四面体”．三棱锥的每一个面都是三角形．（29）球体，简称球：球有球心，球心到球面上一点的连线叫球的半径．例题精讲模块一、几何图形的认识【例1】请看下图，共有个圆圈。

四年级数学奥数培优讲义-专题10平面图形的切割与拼接（含解析）专题10平面图形的切割与拼接图形的拼切就是把一个图形分成若干块，然后再讲成一个规则的图形。

拼切前后的图形面积大小不变。

利用图形的对称性进行拼切是一种常用的方法，还要学会选择分割的方法和技巧。

1．用一张长方形纸剪同样的三角形（如下图），最多能剪多少个这样的三角形？2．一个三角形的底是12分米，高是8分米，用两个这样的三角形拼成一个平行四边形，这个平行四边形的面积是多少平方分米？3．一块装饰玻璃形状如下图所示，这块玻璃的面积是多少平方分米？4．王村有一个宽20米的长方形鱼塘。

因修路，鱼塘的宽减少了6米，这样鱼塘的面积就减少了180平方米。

现在鱼塘的面积是多少平方米？（先画出减少的部分，再解答）5．长方形纸长24厘米、宽14厘米，先剪下一个最大的正方形，再从剩下的长方形中剪下一个最大的正方形。

最后剩下的小长方形的面积是多少？6．欣欣和乐乐想用一张长8分米、宽5.5分米的长方形纸剪边长是2分米的正方形。

乐乐说：“我最多能剪出11个正方形”，欣欣说：“不可能，你吹牛”。

你认为乐乐是在吹牛吗？请你用画示意图的方式说明你的想法。

7．在一张长30厘米、宽18厘米的长方形纸的一端剪掉一个最大的正方形，在剩下的长方形纸的一端再剪掉一个最大的正方形．最后剩下部分是什么图形？它的面积是多少平方厘米？8．一块正方形的玻璃边长8分米，在它一角切下一个长4分米、宽3分米的长方形，这块玻璃剩下部分的周长多少分米？（先画图，再计算）9．李阿姨在一块长为80分米，宽为50分米的长方形花布上剪下一块最大的正方形花布，这块正方形花布的周长是多少分米？剩下的花布的周长是多少分米？10．一张长方形桌布长120厘米、宽90厘米。

这张桌布有了一个洞，为了不浪费，小明想剪下一块最大的正方形桌布。

剪下的这块正方形桌布的面积是多少平方厘米？11．在下图的长方形中，截取一个最大的正方形，剩下的小长方形的周长是多少厘米？12．一块长方形花圃，如果把它的长减少4米，面积就减少64平方米；如果把它的宽增加4米，面积就增加80平方米。

找规律是解决数学问题的图形找规律一种重要的手段，而规律的找寻既需要敏锐的观察力，又需要严密的逻辑推理能力.一般地说，在观察图形变化规律时，应抓住一下几点来考虑问题：⑴图形数量的变化；⑵图形形状的变化；⑶图形大小的变化；⑷图形颜色的变化；⑸图形位置的变化；⑹图形繁简的变化.对于较复杂的图形，也可分为几部分来分别考虑，总而言之，只要全面观察，勤于思考就一定能抓住规律，解决问题.板块一数量规律【例 1】观察图形的变化，想一想，按图形的变化规律，在带“？”的空格处应画什么样的图形？【解析】横着看，每行圆形的个数一次减少，而三角形的个数依次增加，但每行图形的总个数不变.因为圆形的个数是按4、3、？、1的顺序变化的，显然“？”处应填一个圆形。

【巩固】观察图形的变化，想一想，按图形的变化规律，在带“？”的空格处应画什么样的图形？【解析】（方法一）横着看，每行三角形的个数依次减少，而正方形的个数依次增加，但每行图形的总个数不变.因为三角形的个数是按4、3、？、1的顺序变化的，显然“？”处应填一个三角形△.(方法二)竖着看，三角形由左而右依次减少，而正方形由左而右依次增加，三角形按照4、？、2、1的顺序变化，也可以看出“？”处应是三角形△.【例 2】观察下面的图形，按规律在“？”处填上适当的图形.【解析】本题中，几何图形的变化表现在数量关系上，图中黑三角形的个数从左到右依次增多，从（2）起，每一个格比前面一个格多两个黑三角形，所以，第（4）个方框中应填七个黑三角形.【例 3】观察图形变化规律，在右边补上一幅，使它成为一个完整系列。

【解析】观察发现，乌龟的顺序是：头、身→一只脚、背上一个点→两只脚、背上两个点→两只脚、一条尾、背上三个点→三只脚、一条尾、背上四个点，根据这个规律，最后一幅图应该是：→四只脚、一条尾、背上五个点.即：【例 4】观察图形变化规律，在右边再补上一幅，使它们成为一个完整的系列.【解析】第一格有8个圆圈，第二格有4个圆圈，第三格有2个圆圈，第四格有1个圆圈，第五格有半个圆圈.由此发现，前一格中的图减少一般，正好是后一格的图.所以第六格的图应该是第五格图的一半，即：板块二旋转、轮换型规律【例 5】相传古时候一位老人留在人间很多宝盒，里面装着世界上最宝贵的财富，但是并不是拥有宝盒都可以得到这笔财富，在宝盒的上面设置了密码，只有写出密码的人才会真正拥有这笔财富，聪明的你你能找出密码吗？○□☆△○□☆△△○□☆△○□☆☆△○□☆△○□（）（）（）（）（）（）（）（）【解析】有几种方法可以找出密码：（方法一）后面一排和前面一排比，上排的第一个图形移到最后，其他每个图形都向前移动了一格，变成了下一排.（方法二）斜着看，每一斜列的图形是一样的.所以密码就是：□☆△○□☆△○【例 6】观察下图的变化规律，画出丙图.【总结】旋转是数学中的重要概念，掌握好这个概念，可以提高观察能力，加快解题速度，对于许多问题的解决，也有事半而功倍的效果.【例 7】下面各种各样的娃娃头好看吗？认真观察你能找到它们排列的规律吗？根据规律把最后一个画出来.【例 8】观察图中所给出图形的变化规律，然后在空白处填画上所缺的图形.【例 9】琪琪特别喜欢蝴蝶，她用直尺和圆规在纸上画了9幅蝴蝶图，并用剪刀将它们一一剪下来.她将这9只纸蝴蝶摆在桌上，见下图1，她发现这些纸蝴蝶排列挺有规律，突然一阵风来，吹走了3只纸蝴蝶，见下图2.你能找出蝴蝶的排列规律，将图2的3只蝴蝶放入图1的空缺处吗？【解析】从已摆好的第一行和第一列来看，无论横看或竖看，同一行中3只蝴蝶的翅膀形状各不相同，翅膀上的斑点的形状也各不相同.根据这个规律，剩下的3只蝴蝶图案的排列应该是：6号位置放图案C；8号位置放图案B；9号位置放图案A.【例 10】观察下列各组图的变化规律，并在“？”处画出相关的图形.（1）【解析】（1）这四个图形的变化规律是：每一个图形都是由其前一个图形顺时针旋转90°而得到的.见下面左图；（2）甲乙丙丁四个图形变化规律也类似，注意因为图形是由旋转而得到的，所以其中三角形、菱形的方向随旋转而变化，作图的时候要注意到这一点.丁图处的图形应是下面右图：【例 11】请你认真仔细观察，按照下面图形的变化规律，在“?”处画出合适的图形。

第4讲 等积变形（不用添加内容，任课老师根据学生情况自行添加）（不用添加内容，也不做修改）1、三角形的面积=21底边长 高;所以，两个面积相等的三角形，当底边相等时，高也相等；反之亦然。

2、当两个三角形高相等时，面积之比等于底边长之比。

3、当两个三角形的底边长相等时，面积之比等于高之比。

4、在等底等高的情况下，三角形面积是平行四边形面积的一半；5、底边之和等于平行四边形的一边，且高相等的所有三角形，面积之和是平行四边形面积的一半；6、高之和等于平行四边形的高，且分别以这条高的两边为底的所有三角形，面积之和是平行四边形面积的一半。

1、灵活运用三角形和四边形的面积公式2、掌握三角形的等积变形技巧（不用添加内容，任课老师根据学生情况自行添加）例1:如图，三角形ABC的面积为1，其中AE=3AB,BD=2BC,三角形BDE的面积是多少？A B EC答案：三角形BDE的面积是4 D解析：连结CE.此时出现两个“同高”模型因为AE=3AB，所以AB:BE=1：2，所以三角形ABC面积：三角形BCE面积=1：2，三角形ABC 面积为1，所以三角形BCE的面积为2，又因为BD=2BC，所以BC:CD=1：1，所以三角形BCE 的面积：CDE的面积=1：1，所以三角形CDE的面积是2，所以三角形BDE的面积是4.例2：正方形ABCD和正方形CEFG，且正方形ABCD边长为10厘米，则图中三角形BDF面积为多少平方厘米？GFHEC答案：50平方厘米解析:连接CF.则C F∥BD。

则三角形BCD与三角形BDF就是这两条平行线之间的等积模型。

因为他们有一条公共的底边BD，而他们的高的长度正好是这两条平行线之间的距离，两条平行线之间的距离处处相等（这个是平行线之间距离的性质），所以这两个三角形的高相等。

所以面积相等，而三角形BDC的面积为10×10÷2=50（平方厘米）。

例3：图中三角形AOB的面积为15平方厘米,线段OB的长度为OD的3倍，求梯形ABCD的面积。
