液晶显示器常见故障分析及维修方法(1)

液晶电视故障维修液晶电视是现代家庭娱乐的重要电子设备之一，但偶尔也会出现故障。

以下是一些常见的液晶电视故障及其维修方法，希望对您有所帮助。

1. 无法开机如果液晶电视无法开机，首先检查插座是否通电。

如果插座正常，可能是电源线故障。

请用其他可靠的电源线进行尝试，如果电视能正常开机，说明原电源线有问题。

如果电视仍然无法开机，可能是电池或主板故障，此时最好请专业人士进行维修。

2. 无信号或信号质量差如果液晶电视在使用有线电视或卫星接收器时，出现无信号或信号质量差的情况，首先检查信号线的连接是否松动。

如果连接正常，可以尝试重新搜索信号或调整天线方向。

如果问题仍然存在，可能是接收器或电视信号处理板的故障，需要找专业人士进行修复或更换。

3. 屏幕闪烁或出现条纹如果液晶电视屏幕频繁闪烁或出现条纹，可能是屏幕本身故障。

首先检查电视外部是否有外力损伤，如碰撞或压力。

如果没有明显的损伤，可能是屏幕背光灯或驱动板的故障，建议找专业人士进行检修或更换。

4. 声音问题如果液晶电视的声音异常，可能是喇叭或音频处理板的问题。

首先检查音量设置是否正确，尝试调节音量并观察变化。

如果问题仍然存在，可以尝试连接外部音响或耳机，检查是否有声音输出。

如果外部音响或耳机能正常工作，说明问题出在电视内部的音频部件上，需要专业人士进行检修。

5. 遥控器问题如果液晶电视的遥控器无法正常工作，首先检查电池是否正常。

尝试更换电池后，测试遥控器是否能正常工作。

如果仍然无法使用，可以尝试将遥控器重置或重新配对。

如果问题仍然存在，可能是遥控器内部的电路故障，建议更换遥控器或找专业人士进行修理。

总结：液晶电视故障种类繁多，可以从硬件故障和操作问题两个方面进行排查。

对于简单问题，可以自行尝试解决，如更换电源线、电池等，但对于复杂的故障，建议请专业人士进行维修，以确保安全和有效解决问题。

另外，为了减少故障的发生，定期清洁液晶电视、注意使用方法和环境也是很重要的。

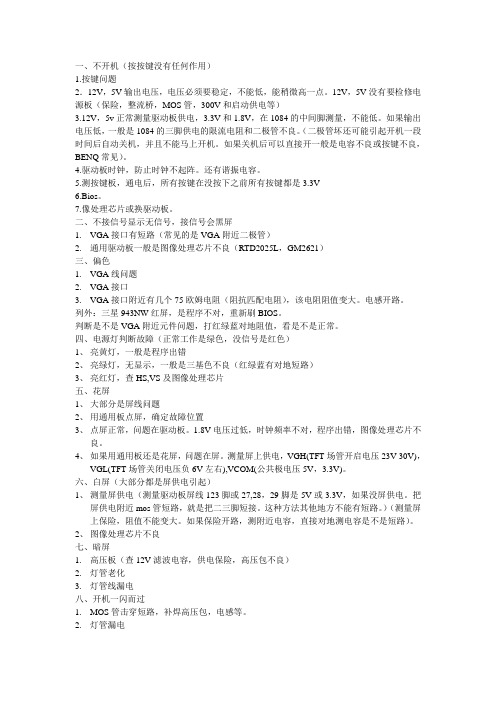

一、不开机（按按键没有任何作用）1.按键问题2．12V，5V输出电压，电压必须要稳定，不能低，能稍微高一点。

12V，5V没有要检修电源板（保险，整流桥，MOS管，300V和启动供电等）3.12V，5v正常测量驱动板供电，3.3V和1.8V，在1084的中间脚测量，不能低。

如果输出电压低，一般是1084的三脚供电的限流电阻和二极管不良。

（二极管坏还可能引起开机一段时间后自动关机，并且不能马上开机。

如果关机后可以直接开一般是电容不良或按键不良，BENQ常见）。

4.驱动板时钟，防止时钟不起阵。

还有谐振电容。

5.测按键板，通电后，所有按键在没按下之前所有按键都是3.3V6.Bios。

7.像处理芯片或换驱动板。

二、不接信号显示无信号，接信号会黑屏1.VGA接口有短路（常见的是VGA附近二极管）2.通用驱动板一般是图像处理芯片不良（RTD2025L，GM2621）三、偏色1.VGA线问题2.VGA接口3.VGA接口附近有几个75欧姆电阻（阻抗匹配电阻），该电阻阻值变大。

电感开路。

列外：三星943NW红屏，是程序不对，重新刷BIOS。

判断是不是VGA附近元件问题，打红绿蓝对地阻值，看是不是正常。

四、电源灯判断故障（正常工作是绿色，没信号是红色）1、亮黄灯，一般是程序出错2、亮绿灯，无显示，一般是三基色不良（红绿蓝有对地短路）3、亮红灯，查HS,VS及图像处理芯片五、花屏1、大部分是屏线问题2、用通用板点屏，确定故障位置3、点屏正常，问题在驱动板。

1.8V电压过低，时钟频率不对，程序出错，图像处理芯片不良。

4、如果用通用板还是花屏，问题在屏。

测量屏上供电，VGH(TFT场管开启电压23V-30V)，VGL(TFT场管关闭电压负6V左右),VCOM(公共极电压5V，3.3V)。

六、白屏（大部分都是屏供电引起）1、测量屏供电（测量驱动板屏线123脚或27,28，29脚是5V或3.3V，如果没屏供电。

把屏供电附近mos管短路，就是把二三脚短接。

液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。

检修的要点是对比修理法。

因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。

亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。

但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。

5.偏色故障．一般可以进入维修调整模式进行调整。

6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。

因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。

怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。

所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。

这种损坏一旦发生就是永久性的，无法挽回。

所以一定要引起足够的重视。

友达液晶屏常见故障及处理方法友达液晶屏是一种常见的显示器件，广泛应用于电视、电脑、手机等设备中。

然而，由于各种原因，友达液晶屏也会出现一些常见故障。

本文将介绍一些常见的友达液晶屏故障，并提供相应的处理方法。

一、屏幕显示异常友达液晶屏在使用过程中，可能会出现屏幕显示异常的情况，如出现花屏、色彩失真、亮度不均等问题。

这些问题可能是由于屏幕连接线松动、驱动程序错误等原因造成的。

处理方法：1.检查屏幕连接线是否插紧，如有松动及时重新插好。

2.更新和安装正确的驱动程序，确保与操作系统兼容。

3.调整屏幕的亮度、对比度和色彩设置，可以尝试通过菜单调整或使用专业校色软件进行校色。

二、屏幕无显示在使用友达液晶屏时，可能会出现屏幕无显示的情况，这可能是由于电源问题、信号源问题或屏幕本身故障等原因造成的。

处理方法：1.检查电源线是否插紧，确保电源正常供电。

2.检查信号线是否接触良好，如有松动及时重新插好。

3.尝试连接其他可用的信号源，排除信号源问题。

4.如果以上方法都无效，可能是屏幕本身故障，建议联系售后服务人员进行维修或更换。

三、屏幕出现黑屏或闪烁友达液晶屏在使用过程中，可能会出现屏幕黑屏或闪烁的情况，这可能是由于电源问题、驱动问题或显示设置问题等原因造成的。

处理方法：1.检查电源线是否插紧，确保电源正常供电。

2.更新和安装正确的驱动程序，确保与操作系统兼容。

3.调整屏幕的刷新率和分辨率，确保与显示器的要求相匹配。

4.排除其他外部干扰因素，如电源波动、电磁干扰等，尽量保持屏幕周围环境清洁和稳定。

四、屏幕出现残影友达液晶屏在使用过程中，可能会出现屏幕残影的情况，即显示内容在切换时会留下一定的残影。

这可能是由于响应时间过慢、信号源问题或驱动问题等原因造成的。

处理方法：1.调整屏幕的响应时间设置，选择更快的响应时间可以减少残影现象。

2.检查信号源是否接触良好，如有松动及时重新插好。

3.更新和安装正确的驱动程序，确保与操作系统兼容。

液晶显示器常见故障的维修液晶显示器的结构进行介绍，下面就是一台液晶显示器之结构和所有的配件1、PANEL（液晶屏）2、A/D驱动板；3、液晶驱屏线4、高压板（又称升压板、高压条、INVERTER）5、高压板线材6、电源适配器（外置，一般都用直流3A/12V），也有部分之显示器的开关电源部分内置在机内之，直接输入AC220V7、VGA线8、外壳以下是根据我们日常之检修总结之一些检修思路：1.显示器整机没有电(1)电源故障:这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器之电源简单多了，易损的一般是一些小元件，象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC,整流输出二极管,滤波电容等。

(2)驱动板故障: 驱动板烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压好否，跟着查5V电压好否，因为A/D驱动板之MCU芯片的工作电压是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V之电源部分出了问题，这种故障很常见,检查5端稳压块(常见型号8050SD—LM2596—AIC15-01等).另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复好，故障一般就此解决，也经常遇到5V电压恢复好后还不能好开机的，这种情况也有多种原因，一方面是MCU之程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU之I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换了MCU 也解决不了问题，因为MCU是需要编程和写码的，在没办法找到原厂之AD驱动板替换之情况下，我们只能用通用A/D驱动板代换如:151D或161B等.2.显示屏亮一下就不亮了，但是电源指示灯绿灯常亮。

液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。

如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。

本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。

电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。

如果无法正常开机，需要检查电源电路的供电情况。

电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。

此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。

2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。

此时需要检查稳压器的工作情况，是否正常输出所需要的电压。

3. 开关电路故障开关电路故障可能导致电源无法正常开关。

此时需要检查开关电路中的开关元件和电感等元件是否工作正常。

常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。

首先需要检查电源插头是否正常，是否接触良好。

然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。

2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。

此时需要检查稳压器是否正常工作，是否输出正常的电压。

同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。

3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。

一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。

另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。

维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。

下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

液晶显示器常见的故障与解决方法
1.显示器无法开机或开机后没图像：
-检查显示器的电源线是否插紧，确保电源正常供电。

-检查数据线是否松动或损坏，尝试更换数据线。

-检查电脑的显卡输出端口是否正常工作，尝试连接到其他显示设备上。

2.显示器图像模糊或失真：
-检查显示器的分辨率设置是否正确，确保与电脑的分辨率设置一致。

-调整显示器的亮度、对比度和色彩设置，可能需要进行适当的调整
以提高图像质量。

-清洁显示器屏幕表面，可能有灰尘或污垢导致图像模糊。

3.显示器出现闪烁或黑屏：
-检查数据线是否松动或损坏，尝试更换数据线。

-查看电脑的显卡设置，尝试降低刷新率以减少闪烁。

-适时更新显示器驱动程序，以确保与电脑系统的兼容性。

4.显示器颜色不准确或异常：
-检查显示器的色彩设置，确保设置正确。

-尝试调整显示器的色温和色彩平衡，以改变颜色表现。

5.显示器出现死点或亮点：
-死点是指显示器上出现的一个或多个点完全不亮，无法显示图像。

-亮点是指显示器上出现的一个或多个点常亮，无法显示其他颜色。

-避免使用尖锐的物体触摸屏幕，以防划伤或压坏液晶。

-如果死点或亮点数量较少且不明显，可以尝试使用软件修复工具。

液晶显示器常见故障维修和保养方法随着液晶显示器价格的不断走低，无论是新攒机的用户，抑或是升级的用户，大家早已经把液晶显示器做为了第一选择！而伴随着液晶显示器的普及，关于液晶显示器的各种应用问题也越来越多。

对于很多用户而言，大家最为关心的就是液晶显示器的色彩表现。

不同型号的两款液晶显示器，其在显示同一信号源的时候，色彩的亮度，鲜艳度都会有所不同。

因此，液晶显示器的显示质量就成为了很多消费者在购买液晶显示器时最为关注的问题。

而不少消费者在购买液晶显示器之后，往往都有这样的经历：在卖场时感觉液晶显示器的颜色非常鲜艳，第一视觉印象非常棒，但是在自己使用一段时间后就感觉液晶显示器的色彩暗淡了，感觉其显示质量不如卖场摆放的样机。

此外，在用户的使用过程中，诸如水波纹，亮线的出现，给很多用户带来了不少的烦恼。

液晶显示器使用问题的增多，一方面原因是由于各大生产厂商为了控制生产成本，在产品的做工用料上进行了缩减，从而导致了一些产品的少数配件提前老化而导致的；另一方面的原因则是由于用户不适当的使用习惯而引起的。

特别是后者的情况更为普遍，大部分用户根本不知道如何正确使用以及保养液晶显示器。

下面，我们就针对液晶显示器的应用与保养问题，为大家做一个简单的介绍。

如何解决水波纹问题？水波纹问题在液晶显示器的应用中是比较常见的，在很多产品讨论区都可以看到网友在痛骂某一型号的LCD刚刚买回家，就出现了水波纹问题。

所谓的水波纹问题，就是指屏幕上的暗波线发生干扰的一种形式，给用户的感觉就像是水面上的波纹一样。

很多网友就反映，即使刚刚买的LCD出现了水波纹现象，销售商也不给予保修或者是更换。

这个问题也导致了很多网友在讨论区非理性地发泄对一些品牌一些型号的愤恨！事实上，大部分水波纹现象都不能算是LCD的缺陷，这也是为何经销商不会对出现水波纹现象的LCD进行更换的原因。

水波纹是液晶屏幕上的暗波线发生干扰的一种形式，其由荧光点的分布与图像信号之间的关系引起的干扰现象。

液晶屏故障现象和对应解决办法总结液晶屏故障现象：花屏，白屏，暗屏，图像淡，竖条，彩色失真，偏色，网纹干扰，彩色反相，字符虚或拖尾，亮线、亮带或者是暗线等。

一)花屏1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。

对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。

2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。

对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。

3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。

对应维修思路：LVDS插线接触不良。

4)花屏故障现象：反复上电后，花的条纹、色彩有变化。

对应维修思路：检查逻辑板5)花屏故障现象：反复上电后，花的条纹、色彩无变化。

对应维修思路：屏本身坏机会大。

6)花屏故障现象：图像有干扰，字符上也有干扰。

对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。

7)花屏故障现象：字符正常，图像有块状、点状干扰。

YPbPr输入信号，没有干扰。

再从AV端口输入，图像出现干扰。

对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。

8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。

对应维修思路：故障在视频解码器电路。

因为，图像增强处理电路产生的故障是块状的，不是细碎的。

9)花屏故障现象：图像上有扭曲状或者网纹干扰。

AV试机一切正常!度对应维修思路：中放、高放电路。

10)花屏故障现象：图像规则块状花屏。

对应维修思路：主板缓存与主芯片通信不良。

11)花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。

对应维修思路：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。

12)花屏故障现象：开机时左上方出现瞬间花屏。
