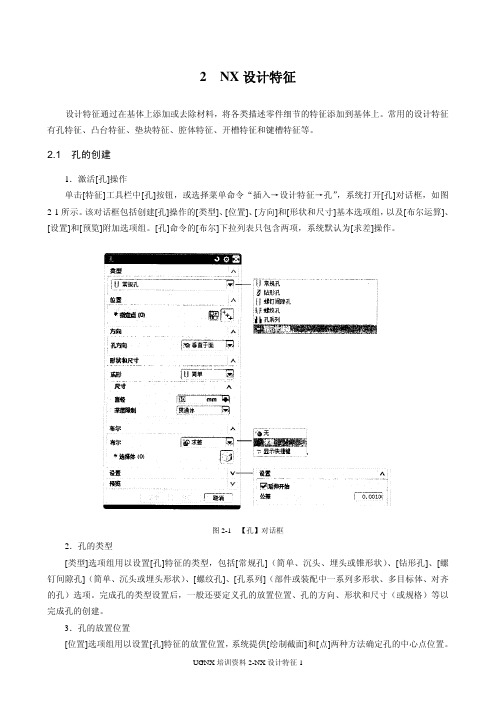

2 NX设计特征设计特征通过在基体上添加或去除材料，将各类描述零件细节的特征添加到基体上。
常用的设计特征有孔特征、凸台特征、垫块特征、腔体特征、开槽特征和键槽特征等。
2.1 孔的创建1．激活[孔]操作单击[特征]工具栏中[孔]按钮，或选择菜单命令“插入→设计特征→孔”，系统打开[孔]对话框，如图2-1所示。
该对话框包括创建[孔]操作的[类型]、[位置]、[方向]和[形状和尺寸]基本选项组，以及[布尔运算]、[设置]和[预览]附加选项组。
[孔]命令的[布尔]下拉列表只包含两项，系统默认为[求差]操作。
图2-1 【孔】对话框2．孔的类型[类型]选项组用以设置[孔]特征的类型，包括[常规孔]（简单、沉头、埋头或锥形状）、[钻形孔]、[螺钉间隙孔]（简单、沉头或埋头形状）、[螺纹孔]、[孔系列]（部件或装配中一系列多形状、多目标体、对齐的孔）选项。
完成孔的类型设置后，一般还要定义孔的放置位置、孔的方向、形状和尺寸（或规格）等以完成孔的创建。
3．孔的放置位置[位置]选项组用以设置[孔]特征的放置位置，系统提供[绘制截面]和[点]两种方法确定孔的中心点位置。
(1)[绘制截面]方法单击[绘制草图]按钮，系统将提示用户选择草图平面，用户选择放置平面创建内部草图，在草图环境下绘制点以创建孔的中心点。
(2)[点]方法激活[点]按钮，通过选择已存在的点作为孔的中心点。
单击[启用点捕捉器]按钮，激活[捕捉点]设置并激活适当的捕捉点规则，如图2-2所示，可以更快捷地拾取存在点作为孔中心点。
此外，激活[孔]操作后，选择工具栏上会自动出现[选择规则]工具条，该工具条可以用于辅助孔中心点的选择，如图2-3所示。
图2-2 点捕捉器的工具条图2-3 【选择规则】工具条4．孔的方向[方向]选项组用以设置创建孔特征的方向，系统提供[垂直于面]和[沿矢量]两种方法确定孔的方向。
(1)[垂直于面]方法该选项为系统默认的创建孔方向的方式，其矢量方向与孔所在平面的法向反向。
连载-21《岩土·月半》特辑GTSNX在高边坡工程中的应用从入门到精通9《岩土·月半》特辑GTS NX在高边坡工程中的应用从入门到精通从今天开始我们微信公众号连载马老师的《岩土·月半》特辑GTS NX在高边坡工程中的应用从入门到精通，难得的好资料，马老师亲自手打，是我们的福气啊！马老师MIDASIT技术中心金牌讲师岩土月半“二小姐”，讲师经验4年，北京交通大学岩土工程硕士，负责《岩土月半》网络课堂，MIDAS官方全国岩土群技术支持，全国岩土大客户技术支持、培训等工作，参与编写MIDAS岩土用户手册等技术资料。
2.3.1 暴雨工况渗透系数：土体饱和状态的渗透系数。
孔隙比依存系数：在进行固结分析和双向耦合分析时需要勾选该选项，执行这两种分析时，土的压缩导致的孔隙变化，将反过来作用在渗流场中，此时渗透系数是孔隙水压力和孔隙比的函数：。
通常，在0.5Cc~2Cc范围内，对于粘土，一般取。
贮水率：流入/流出水的体积比，表现岩土材料存储水的能力。
程序根据设置的不排水泊松比或B系数自动计算。
（2）渗流边界GTS NX提供的渗流边界，可直接在应力分析的网格上添加，对于边坡工程，支持静水位、面/线流量边界、水头边界，渗流面边界通常用于水工边坡上的浸润面分析。
静水位：静水位边界，适用于少雨地区或水位相对稳定的地区进行边坡分析，或在多雨地区，进行流固耦合分析时，做为渗流分析的初始渗流条件。
模型中设置水位时，水位以上的岩土体按照天然重度计算，水位以下的岩土体按照饱和重度计算。
设置水位边界非常简单：①在建几何模型时，将水位线表示出来，做为辅助线；图39 辅助线示意②使用主菜单>静力/边坡分析>边界>水位命令，根据辅助线的位置信息，生成水位线函数，该水位函数会被注册在工作树>分析>函数>一般函数位置。
修改水位函数时，同样在这个位置，选中函数，点击左键，选择编辑，进入菜单可进行相应的修改。
