湿法刻蚀

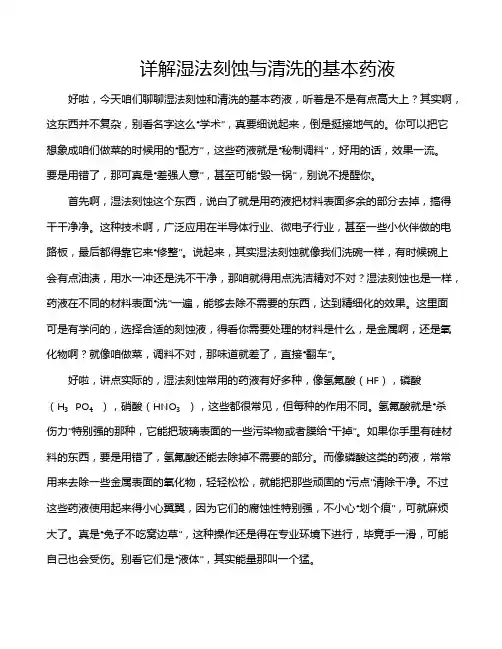

详解湿法刻蚀与清洗的基本药液好啦，今天咱们聊聊湿法刻蚀和清洗的基本药液，听着是不是有点高大上？其实啊，这东西并不复杂，别看名字这么“学术”，真要细说起来，倒是挺接地气的。

你可以把它想象成咱们做菜的时候用的“配方”，这些药液就是“秘制调料”，好用的话，效果一流。

要是用错了，那可真是“差强人意”，甚至可能“毁一锅”，别说不提醒你。

首先啊，湿法刻蚀这个东西，说白了就是用药液把材料表面多余的部分去掉，搞得干干净净。

这种技术啊，广泛应用在半导体行业、微电子行业，甚至一些小伙伴做的电路板，最后都得靠它来“修整”。

说起来，其实湿法刻蚀就像我们洗碗一样，有时候碗上会有点油渍，用水一冲还是洗不干净，那咱就得用点洗洁精对不对？湿法刻蚀也是一样，药液在不同的材料表面“洗”一遍，能够去除不需要的东西，达到精细化的效果。

这里面可是有学问的，选择合适的刻蚀液，得看你需要处理的材料是什么，是金属啊，还是氧化物啊？就像咱做菜，调料不对，那味道就差了，直接“翻车”。

好啦，讲点实际的，湿法刻蚀常用的药液有好多种，像氢氟酸（HF），磷酸（H₃PO₄），硝酸（HNO₃），这些都很常见，但每种的作用不同。

氢氟酸就是“杀伤力”特别强的那种，它能把玻璃表面的一些污染物或者膜给“干掉”。

如果你手里有硅材料的东西，要是用错了，氢氟酸还能去除掉不需要的部分。

而像磷酸这类的药液，常常用来去除一些金属表面的氧化物，轻轻松松，就能把那些顽固的“污点”清除干净。

不过这些药液使用起来得小心翼翼，因为它们的腐蚀性特别强，不小心“划个痕”，可就麻烦大了。

真是“兔子不吃窝边草”，这种操作还是得在专业环境下进行，毕竟手一滑，可能自己也会受伤。

别看它们是“液体”，其实能量那叫一个猛。

然后啊，湿法刻蚀不仅仅是让药液直接作用在材料表面，还得注意药液的浓度、温度，甚至时间，差一点就可能“画虎不成反类犬”。

处理的温度要高一点，药液才能发挥最佳效果，尤其是一些金属的刻蚀。

还别说，温度高了之后，刻蚀速度真的是“飞快”，不过千万别让药液“暴走”，控制不好，可能就会“越界”，把不该去的东西也一并去掉。

1 干法刻蚀和湿法刻蚀干法刻蚀是把硅片表面暴露于空气中产生的等离子体，等离子体通过光刻胶中开出的窗口，与硅片发生物理或化学反应，从而去掉暴露的表面材料。

湿法腐蚀是以液体化学试剂以化学方式去除硅片表面的材料。

2刻蚀速率是指在刻蚀过程中去除硅片表面材料的速度，通常用。

A/min表示刻蚀速率=T/t(。

A/min)其中T=去掉的材料厚度t=刻蚀所用的时间为了高的产量，希望有高的刻蚀速率。

3刻蚀选择比指的是同一刻蚀条件下一种材料与另一种刻蚀材料相比刻蚀速率快多少。

他定义为被刻蚀材料的刻蚀速率与另一种材料的刻蚀速率的比。

干法刻蚀的选择比低，通常不能提供对下一层材料足够高的刻蚀选择比。

高选择比意味着只刻除想要刻去的那层。

4干法刻蚀的主要目的完整的把掩膜图形复制到硅片表面上。

优点：刻蚀剖面是各向异性，具有非常好的侧壁剖面控制，好的CD控制最小的光刻胶脱落或粘附问题好的片内，片间，批次间的刻蚀均匀性较低的化学制品使用和处理费用不足：对下层材料的差的刻蚀选择比，等离子体带来的器件损伤和昂贵的设备。

5化学机理：等离子体产生的反应元素与硅片表面的物质发生反应，为了获得高的选择比，进入腔体的气体都经过了慎重选择。

等离子体化学刻蚀由于它是各向同性的，因而线宽控制差。

物理机理：等离子体产生的带能粒子在强电场下朝硅片表面加速，这些离子通过溅射刻蚀作用去除未被保护的硅片表面材料。

6基本部件：发生刻蚀反应的反应腔，一个产生等离子体的射频电源，气体流量控制系统，去除刻蚀生成物和气体的真空系统。

氟刻蚀二氧化硅，氯和氟刻蚀铝，氯，氟和溴刻蚀硅，氧去除光刻胶。

7z微波激励源来产生高密度等离子体。

ECR反应器的一个关键点是磁场平行于反映剂的流动方向，这使得自由电子由于磁力的作用做螺旋形运动。

当电子的回旋频率等于所加的微波电场频率时，能有效把电能转移到等离子体中的电子上。

这种振荡增加了电子碰撞的可能性，从而产生高密度的等离子体，获得大的离子流。

氧化物的湿法刻蚀工艺1. 简介氧化物的湿法刻蚀工艺是一种常用的微纳加工技术，用于去除氧化物层，以实现微电子器件的制备和加工。

本文将详细介绍氧化物的湿法刻蚀工艺的原理、步骤、影响因素以及应用。

2. 原理氧化物的湿法刻蚀工艺基于化学反应，通过与刻蚀液中的溶液发生反应来去除氧化物层。

常用的刻蚀液包括酸性、碱性和氧化性溶液。

不同的刻蚀液对应不同的刻蚀反应。

在酸性刻蚀液中，氧化物与酸发生反应生成溶解物，如SiO2与HF反应生成SiF4，从而去除氧化物层。

在碱性刻蚀液中，氧化物与碱发生反应生成溶解物，如SiO2与NaOH反应生成Na2SiO3，从而去除氧化物层。

在氧化性刻蚀液中，氧化物与氧化剂发生反应生成溶解物，如SiO2与H2O2反应生成H2O和Si(OH)4，从而去除氧化物层。

3. 步骤氧化物的湿法刻蚀工艺通常包括以下步骤：3.1 准备刻蚀液根据需要去除的氧化物种类和刻蚀速率选择合适的刻蚀液，并按照一定比例配制刻蚀液。

常用的刻蚀液包括HF、NaOH和H2O2等。

3.2 清洗样品将待刻蚀的样品进行清洗，去除表面的杂质和有机物。

3.3 溅射保护层对需要保护的区域进行溅射保护层的制备，以防止刻蚀液对其产生影响。

3.4 刻蚀处理将样品浸泡在刻蚀液中，控制刻蚀时间和温度，使刻蚀液与氧化物发生反应，去除氧化物层。

3.5 清洗和干燥将刻蚀后的样品进行清洗，去除残留的刻蚀液和溅射保护层。

最后将样品进行干燥处理。

4. 影响因素氧化物的湿法刻蚀工艺受到多种因素的影响，包括刻蚀液的浓度、温度、pH值，刻蚀时间等。

4.1 刻蚀液浓度刻蚀液浓度的增加会加快刻蚀速率，但过高的浓度可能导致刻蚀液对样品表面产生腐蚀。

4.2 刻蚀液温度刻蚀液温度的增加会加快刻蚀速率，但过高的温度可能导致刻蚀液挥发和样品表面的热损伤。

4.3 刻蚀液pH值刻蚀液的pH值对刻蚀速率有显著影响，不同的氧化物需要选择合适的pH值。

4.4 刻蚀时间刻蚀时间的长短决定了刻蚀层的厚度，需要根据具体需求进行控制。

纳米刻蚀工艺是纳米制造中的一项关键技术，它通过物理或化学方法去除材料，以达到制造纳米级别结构的目的。

在纳米刻蚀工艺中，干法刻蚀和湿法刻蚀是两种主要的刻蚀方法，它们各自具有不同的特点，也适用于不同的应用场景。

首先，让我们来看看干法刻蚀。

在干法刻蚀中，我们通常使用物理手段如离子刻蚀、反应离子刻蚀（RIE）、机械研磨等。

这些方法的主要优点是刻蚀速度快，对材料的兼容性好，能够处理各种不同类型的材料。

然而，这种方法也存在一些缺点。

首先，它对设备的要求较高，需要专门的设备和技术支持。

其次，由于其刻蚀过程中可能产生微小碎片，因此在处理敏感材料时需要特别小心。

此外，干法刻蚀对于深宽比的保持相对较差，即对同一尺寸的图形，干法刻蚀可能需要更大的实际面积。

接下来是湿法刻蚀，这种方法主要利用化学反应来去除材料。

常见的湿法刻蚀技术包括化学腐蚀、等离子体腐蚀等。

与干法刻蚀相比，湿法刻蚀对许多材料具有更强的兼容性，特别是在高分子材料和绝缘材料上。

此外，湿法刻蚀在处理大面积样品时更具优势，因为它不需要精确的定位和设备支持。

然而，湿法刻蚀也存在一些问题，如腐蚀液的选择和配比需要严格控制，以及对一些材料可能产生过敏反应的风险。

而且，湿法刻蚀的刻蚀深度较浅，对于深结构可能无法达到预期的刻蚀效果。

总的来说，干法刻蚀和湿法刻蚀各有优缺点，适用于不同的应用场景。

在选择使用哪种方法时，我们需要考虑待处理材料的性质、刻蚀速度的需求、设备的可用性以及成本等因素。

而且，随着技术的进步，我们期待在未来看到更多创新的纳米刻蚀方法出现，以满足更复杂、更高精度的纳米制造需求。

二氧化硅刻蚀反应原理二氧化硅刻蚀是一种常见的微细加工技术，广泛应用于集成电路制造和微电子设备的制备过程中。

其刻蚀原理涉及到化学反应、电子束、离子束等多个方面。

下面将详细介绍二氧化硅刻蚀反应原理。

首先，二氧化硅刻蚀可以通过湿法和干法两种方式进行。

湿法刻蚀是在液态介质中进行，干法刻蚀则是在气体环境中进行。

两种方式的刻蚀原理有所不同，下面将分别进行介绍。

一、湿法刻蚀反应原理湿法刻蚀是利用化学反应来去除二氧化硅材料的一种方法。

具体来说，湿法刻蚀涉及到酸或碱与二氧化硅之间的化学反应。

在这种反应中，刻蚀液中的酸或碱可以与二氧化硅反应生成可溶性的化合物，从而去除二氧化硅。

1.酸性湿法刻蚀酸性湿法刻蚀是利用酸性溶液与二氧化硅发生化学反应来去除二氧化硅。

常用的刻蚀液包括氢氟酸（HF）、硝酸（HNO3）等。

以氢氟酸刻蚀为例，二氧化硅与氢氟酸反应生成六氟硅酸：SiO2 + 6 HF → H2SiF6 + 2 H2O由于六氟硅酸是可溶性的，所以可以通过湿法刻蚀的方式去除二氧化硅。

2.碱性湿法刻蚀碱性湿法刻蚀是利用碱性溶液与二氧化硅发生化学反应来去除二氧化硅。

常用的刻蚀液包括氢氧化钠（NaOH）、氢氧化铵（NH4OH）等。

以氢氧化钠刻蚀为例，二氧化硅与氢氧化钠反应生成硅酸盐：SiO2 + 2 NaOH → Na2SiO3 + H2O由于硅酸盐是可溶性的，所以可以通过碱性湿法刻蚀的方式去除二氧化硅。

二、干法刻蚀反应原理干法刻蚀是利用离子束或电子束对二氧化硅进行刻蚀。

在干法刻蚀中，利用高能离子或电子束的撞击作用，直接将二氧化硅材料从表面剥离，从而实现刻蚀的目的。

干法刻蚀的过程中，主要包含物理击穿效应、表面反应和辅助剂等几个方面的原理。

1.物理击穿效应高能离子或电子束在撞击二氧化硅表面时，会导致二氧化硅材料的电子和空穴的产生。

当撞击能量达到一定程度时，二氧化硅表面的原子与气体分子之间会发生碰撞，从而引起碰撞粒子的散射或原子间的重新排列，最终导致二氧化硅的剥离和刻蚀。

9刻蚀技术—湿法刻蚀19.2 湿法刻蚀湿法腐蚀是化学腐蚀，晶片放在腐蚀液中（或喷淋），通过化学反应去除窗口薄膜，得到晶片表面的薄膜图形。

湿法刻蚀大概可分为三个步骤：①反应物质扩散到被刻蚀薄膜的表面②反应物与被刻蚀薄膜反应③反应后的产物从刻蚀表面扩散到溶液中，并随溶液排出。

湿法腐蚀特点湿法腐蚀工艺简单，无需复杂设备保真度差，腐蚀为各向同性，A=0，图形分辨率低 选择比高均匀性好清洁性较差湿法刻蚀参数参数说明控制难度浓度溶液浓度，溶液各成份的比例最难控制，因为槽内的溶液的浓度会随着反应的进行而变化时间硅片浸在湿法化学刻蚀槽中的时间相对容易温度湿法化学刻蚀槽的温度相对容易搅动溶液的搅动适当控制有一定难度批数为了减少颗粒并确保适当的浓度强度，相对容易一定批次后必须更换溶液9.2.1 硅的湿法腐蚀各向同性腐蚀Si+HNO3+6HF → H2SiF6+HNO2+H2O+H2硅的各向异性腐蚀技术 各向异性(Anisotropy)腐蚀液通常对单晶硅(111)面的腐蚀速率与(100)面的腐蚀速率之比很大（1：400）； 各向异性腐蚀Si+2KOH+H2O →K2SiO3+H2O各向异性腐蚀液腐蚀液：无机腐蚀液：KOH, NaOH, LiOH, NHOH等；4有机腐蚀液：EPW、TMAH和联胺等。

常用体硅腐蚀液：氢氧化钾(KOH)系列溶液；EPW(E：乙二胺，P：邻苯二酚，W：水)系列溶液。

硅以及硅化合物的典型腐蚀速率9.2.2 二氧化硅的湿法腐蚀262262SiO HF SiF H O H +→++HFNH F NH +↔34影响刻蚀质量的因素主要有：①黏附性光刻胶与SiO 2表面黏附良好，是保证刻蚀质量的重要条件②二氧化硅的性质③二氧化硅中的杂质④刻蚀温度⑤刻蚀时间9.2.3氮化硅的湿法腐蚀•加热180℃的H 3PO 4溶液或沸腾HF 刻蚀Si 3N 4•刻蚀速率与Si 3N 4的生长方式有关9.2.4 铝的湿法腐蚀3 23222Al 6HNO Al O 3H O 6NO +→++233442Al O 2H PO 2AlPO 3H O+→+9.2.5 铬的湿法腐蚀1、酸性硫酸高铈刻蚀4224324326()3()()Cr Ce SO Ce SO Cr SO +→+2、碱性高锰酸钾刻蚀42424226283324KMnO Cr NaOH K MnO Na MnO NaCrO H O++→+++3、酸性锌接触刻蚀()2424232Cr 3H SO Cr SO 3H +→+↑42242442424()CeOSO +H SO CeOSO 3Ce()SO Ce SO H O H O OH H +→+→↓+硫酸高铈易水解9.2.6 湿法刻蚀设备湿法刻蚀工艺的设备主要由刻蚀槽、水洗糟和干燥槽构成。

微电子加工中的湿法蚀刻技术在微电子加工中，人们通常使用蚀刻技术来制造微电子元器件。

蚀刻技术是一种在表面覆盖涂层的基板或硅片上通过化学反应从上面腐蚀掉一部分薄膜的工艺。

蚀刻技术分为干法和湿法两种，而本文将重点介绍一种常见的湿法蚀刻技术。

一、湿法蚀刻技术简介湿法蚀刻技术是一种利用溶剂和氧化剂等化学液体溶解材料的方法，从而在光刻工艺后将表面覆盖的光刻胶或金属掩模起模后的所需槽口或者图形刻写到基板表面的过程。

在微电子加工中，湿法蚀刻技术被广泛应用于制作电路板，芯片和其他微电子器件。

二、湿法蚀刻技术的优势与干法蚀刻技术相比，湿法蚀刻技术具有许多优势。

首先，它可以实现亚微米级高分辨率，可以在非常小的表面区域内进行刻写。

其次，湿法蚀刻技术可以准确地控制腐蚀速度，从而实现所需的形状和尺寸，提高制造效率和良率。

第三，相对于干法蚀刻技术，湿法蚀刻技术更加适用于大规模生产，且可选择多种不同的湿法溶液以获得合适的蚀刻速率和剖面特征。

三、湿法蚀刻技术的步骤湿法蚀刻技术通常包含以下几个步骤：1.基板清洗 - 清洗基板以确保表面没有灰尘和污垢，从而保证成品质量。

2.光刻制备 - 将光刻胶或其他掩膜材料盖在基板上。

3.曝光 - 利用掩膜进行曝光处理，并通过曝光方式使掩膜达到所需形状。

4.腐蚀 - 放入湿法溶液进行腐蚀刻蚀。

5.去除光刻胶 - 溶解光刻胶以使后续步骤成为可能。

6.清洗 - 清洗基板以暴露所需形状。

四、湿法蚀刻技术的注意事项在使用湿法蚀刻技术时，有一些需要注意的事项。

例如，湿法蚀刻技术中需要频繁使用化学物质，特别需要注意对化学品的安全管理充分，需要在严格的实验室条件下进行操作。

此外，由于微小的误差可能会导致整个制造过程失败，湿法蚀刻技术需要高度精确的控制，需要使用高质量的设备和材料。

总之，湿法蚀刻技术是制造微电子器件中极其重要的工艺之一，其优点包括了高准确度、可大规模生产等，但需要注意安全管理及高度精确的控制等问题。

湿法刻蚀的流程湿法刻蚀是一种常用的微纳加工技术，广泛应用于半导体、光学器件、生物医学等领域。

本文将介绍湿法刻蚀的流程和相关注意事项。

一、湿法刻蚀的基本原理湿法刻蚀是利用化学反应在材料表面进行腐蚀刻蚀的方法，其原理是将待刻蚀的材料浸泡在特定的腐蚀液中，通过腐蚀液中的化学物质与材料表面发生反应，使材料表面发生溶解或氧化等变化，从而实现对材料的刻蚀。

湿法刻蚀的流程一般包括以下几个步骤：1. 基材准备：首先需要对待刻蚀的基材进行清洗和处理。

清洗的目的是去除表面的杂质和污染物，以保证刻蚀的准确性和稳定性。

常用的清洗方法有超声波清洗、酸洗等。

处理的目的是对基材表面进行预处理，以便于后续的刻蚀。

2. 掩膜制备：接下来需要在基材表面涂覆一层掩膜，以保护部分区域不被刻蚀。

掩膜可以是光刻胶、金属膜等材料。

掩膜的制备需要使用光刻技术，将掩膜材料涂覆在基材表面，然后通过曝光、显影等步骤形成所需的掩膜结构。

3. 刻蚀过程：将掩膜制备好的基材浸泡在腐蚀液中，根据需求选择合适的腐蚀液和刻蚀条件。

腐蚀液可以是酸性、碱性或氧化性溶液，不同的材料需要选择不同的腐蚀液。

在刻蚀过程中，腐蚀液中的化学物质与材料表面发生反应，使材料表面发生溶解或氧化等变化。

4. 刻蚀控制：刻蚀过程中需要控制刻蚀速率和刻蚀深度，以保证刻蚀的准确性和一致性。

刻蚀速率受到多种因素的影响，包括温度、浸泡时间、腐蚀液浓度等。

通过调节这些参数，可以实现对刻蚀速率和深度的控制。

5. 刻蚀后处理：刻蚀完成后，需要对基材进行清洗和处理，以去除残留的腐蚀液和掩膜。

清洗的方法和步骤与基材的要求有关，常用的方法包括超声波清洗、稀酸洗等。

处理的目的是恢复基材的原貌，并使其具备下一步加工的条件。

三、湿法刻蚀的注意事项在进行湿法刻蚀时，需要注意以下几点：1. 安全防护：湿法刻蚀涉及到化学品的使用，需要做好安全防护工作，佩戴好防护眼镜、手套等个人防护装备，保证操作安全。

2. 刻蚀条件选择：根据待刻蚀材料的特性和要求，选择合适的腐蚀液和刻蚀条件，以保证刻蚀效果和一致性。
